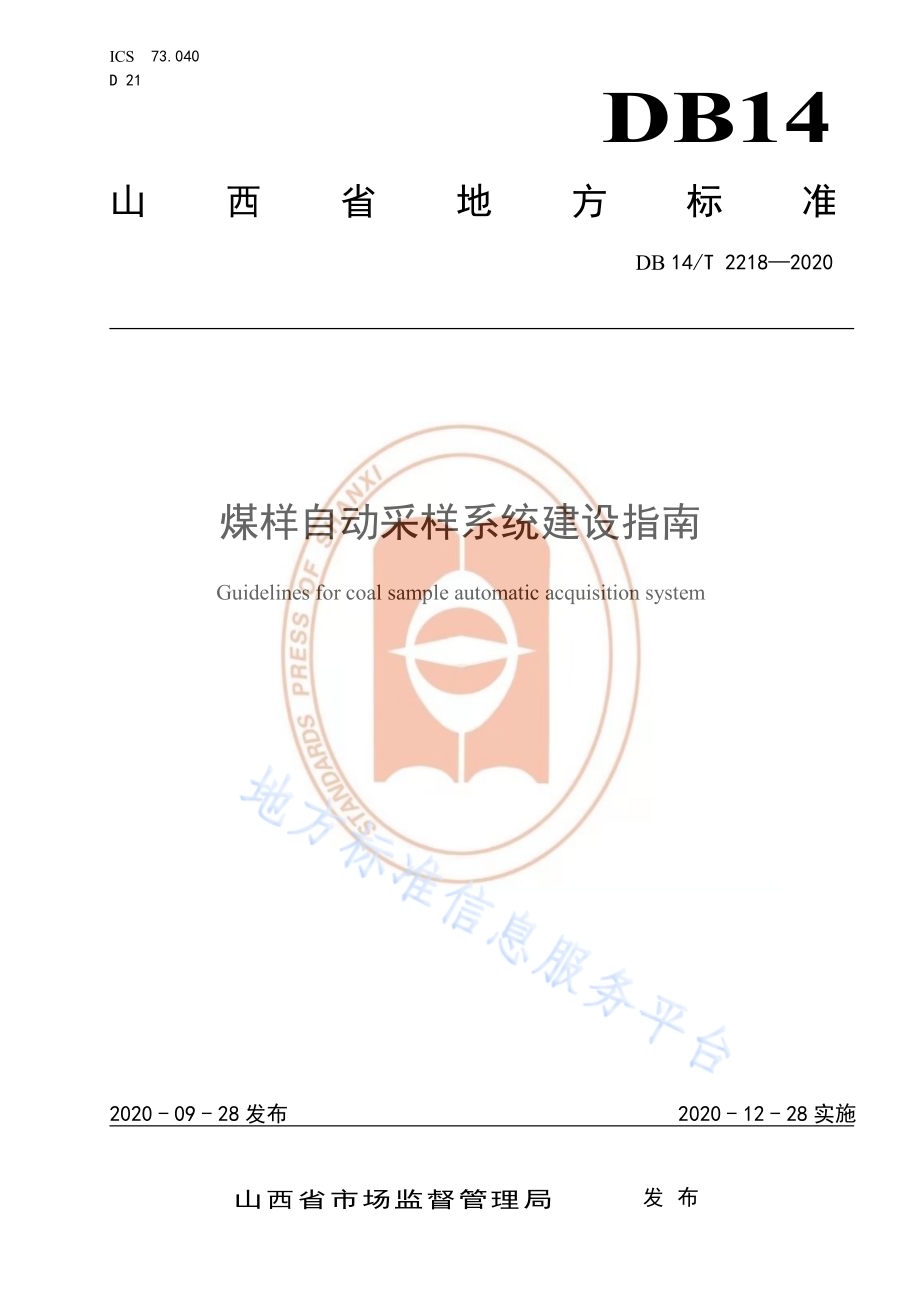

ICS 7 3.0 4 0D 2 1DB14山 西 省 地 方 标 准D B 1 4/T 2 2 1 8 2 0 2 0煤样 自动采 样系统 建设指 南G u i d e l i n e s fo r c o a l s a m p l e a u t o m a t i c a c q u i s i t i o n s y s t e m2 0 2 0-0 9-2 8 发 布 2 0 2 0-1 2-2 8 实 施山 西 省 市 场 监 督 管 理 局发 布D B 1 4/T 2 2 1 8 2 0 2 0I前 言本 标 准 依 据 G B/T 1.1-2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 山 西 省 工 业 和 信 息 化 厅 提 出,由 山 西 省 市 场 监 督 管 理 局、山 西 省 工 业 和 信 息 化 厅 监 督 实 施。本 标 准 由 山 西 省 煤 化 工 标 准 化 技 术 委 员 会 归 口。本 标 准 起 草 单 位：山 西 中 阳 钢 铁 有 限 公 司、山 西 安 泰 集 团 股 份 有 限 公 司、山 西 大 学、山 西 省 工 业 标准 化 研 究 院、天 脊 煤 化 工 集 团 股 份 有 限 公 司、山 西 潞 宝 集 团 焦 化 有 限 公 司、灵 石 中 煤 化 工 有 限 责 任 公 司。本 标 准 主 要 起 草 人：张 智 应、白 钊 义、王 江 华、刘 小 明、卢 伊 舟、刘 福 勤、闫 建 康、杨 华 有、王 学亮、董 锡 俭、王 广 荣、强 文 辉、王 永 苗、程 鲲、李 锋 艳、许 英。D B 1 4/T 2 2 1 8 2 0 2 01煤 样 自 动 采 样 系 统 建 设 指 南1 范 围本 标 准 规 定 了 煤 样 自 动 采 样 系 统 建 设 的 术 语 和 定 义、要 求、采 样 过 程、维 护 保 养 和 安 全 防 护。本 标 准 适 用 于 山 西 省 内 煤 矿、燃 煤 发 电、焦 化、钢 铁 和 煤 化 工 等 行 业 汽 车 煤 样 自 动 采 样 系 统 的 建 设实 施 和 管 理。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 5 2 2 6.1 机 械 电 气 安 全 机 械 电 气 设 备 第 1 部 分:通 用 技 术 条 件G B/T 1 9 4 9 4.1-2 0 0 4 煤 炭 机 械 化 采 样 第 1 部 分 采 样 方 法3 术 语 和 定 义下 列 术 语 和 定 义 适 用 于 本 文 件。3.1煤 样 自 动 采 样 系 统一 种 从 煤 样 中 采 集 具 有 代 表 性 样 品 的 系 统，由 螺 旋 采 样 头、升 降 装 置、选 点 装 置 和 控 制 装 置 组 成。3.2大 车沿 被 取 样 车 辆 纵 向 移 动 的 装 置。3.3小 车沿 被 取 样 车 辆 横 向 移 动 的 装 置。4 要 求4.1 煤 样煤 样 粒 度 应 不 大 于 1 0 0 m m。4.2 采 样 方 法D B 1 4/T 2 2 1 8 2 0 2 02采 样 方 法 应 符 合 G B/T 1 9 4 9 4.1-2 0 0 4 中 7.2、7.4 对 静 止 煤 采 样 的 要 求。4.3 螺 旋 采 样 头4.3.1 螺 旋 叶 片 应 采 用 不 锈 钢 耐 磨 材 料，确 保 使 用 寿 命。4.3.2 螺 旋 叶 片 轴 为 悬 挂 式，采 样 管 中 无 煤 样 时，不 得 空 转。4.3.3 螺 旋 采 样 头 导 向 架 应 采 用 连 续 焊 且 焊 接 牢 固，安 装 时 应 保 持 垂 直。4.3.4 螺 旋 采 样 头 应 旋 转 平 稳，无 偏 摆 和 卡 滞 现 象，并 有 运 行 过 载 保 护 功 能。4.4 升 降 装 置4.4.1 升、降 应 平 稳，不 得 出 现 卡 滞 现 象。4.4.2 应 确 保 采 样 头 距 车 厢 底 部 不 小 于 1 0 0 m m。4.5 选 点 装 置4.5.1 大 车 行 走 应 平 稳，启 动、制 动 时 间 准 确、无 过 大 的 冲 击，定 位 精 度 应 满 足 使 用 要 求。4.5.2 小 车 运 行 应 平 稳，各 部 件 动 作 配 合 协 调，无 卡 滞 现 象，定 位 精 度 应 满 足 使 用 要 求。4.5.3 限 位 开 关 应 确 保 大 车、小 车 定 位 准 确。4.5.4 大 车 行 走 距 离 应 小 于 2 0 m，小 车 行 走 距 离 应 小 于 5 m。4.5.5 取 样 点 应 避 开 车 箱 拉 杆 部 位 随 机 选 择，自 动 采 样。4.6 控 制 装 置4.6.1 配 电 系 统 应 具 有 欠 压、短 路、过 载、缺 相 等 保 护 功 能。4.6.2 装 置 应 具 有 必 要 的 联 锁 功 能。4.6.3 采 用 可 编 程 控 制 器 进 行 控 制，设 有 手 动、自 动 两 种 工 作 方 式。4.6.4 根 据 传 感 器 的 信 号 自 动 检 查 设 备 工 作 状 态，出 现 故 障 实 时 报 警，报 警 后 应 停 机 处 置。4.6.5 监 控 运 煤 车 辆 停 靠 指 定 位 置。4.6.6 电 气 设 备 的 配 线 及 保 护 应 符 合 G B/T 5 2 2 6.1 的 规 定。5 采 样 过 程5.1 准 备 工 作5.1.1 各 设 备 内 部 应 无 杂 物。5.1.2 减 速 器 润 滑 油 液 面 应 符 合 规 定 要 求，不 得 有 渗 漏 现 象。5.1.3 电 机 旋 转 方 向、电 气 接 线 应 正 确，行 程 开 关、限 位 开 关 应 安 装 牢 固。5.1.4 启 动 大 车 行 走 电 机，确 保 运 行 平 稳，限 位 开 关 动 作 灵 敏。5.1.5 启 动 小 车 行 走 电 机，确 保 运 行 平 稳，限 位 开 关 动 作 灵 敏。5.1.6 将 大 车、小 车 停 在 指 定 位 置。5.1.7 启 动 采 样 头 电 机，确 认 采 样 头 旋 转 方 向 正 确。5.2 采 样5.2.1 运 煤 车 辆 停 靠 指 定 位 置。5.2.2 将 选 择 开 关 旋 至“自 动”位 置，按 下 启 动 按 钮，完 成 自 动 采 样。5.2.3 采 样 后 大 车、小 车 回 到 原 点，打 开 集 料 斗 放 料。D B 1 4/T 2 2 1 8 2 0 2 036 维 护 保 养6.1 检 查 大 车、小 车 限 位 开 关 是 否 松 动、错 位。6.2 检 查 升 降 装 置 的 限 位 开 关 是 否 松 动、错 位，升 降 装 置 是 否 平 稳，有 无 卡 滞 现 象。6.3 检 查 大 车、小 车 运 行 的 启、制 动 是 否 平 稳，有 无 明 显 冲 击 现 象。6.4 检 查 电 气 柜 按 钮 及 指 示 灯 是 否 工 作 正 常，及 时 清 除 电 气 元 件 表 面 灰 尘。6.5 检 查 各 开 关 接 触 器 是 否 完 整 无 损，接 触 良 好，触 点 是 否 光 滑。6.6 检 查 减 速 机 润 滑 油 的 油 面 高 度 是 否 符 合 要 求，有 无 渗 漏 现 象。6.7 定 期 更 换 减 速 机 润 滑 油。6.8 定 期 对 升 降 装 置 齿 条、齿 轮 涂 抹 润 滑 脂。6.9 维 护 保 养 记 录 参 照 附 录 A 中 的 表 A.1 格 式 填 写。7 安 全 维 护7.1 煤 样 自 动 采 样 系 统 应 由 经 过 培 训 的 专 业 操 作 人 员 进 行 操 作。7.2 螺 旋 采 样 头 下 降 时，车 辆 应 熄 火，不 得 移 动。7.3 螺 旋 采 样 头 电 机 的 保 护 电 流 设 定 后，不 得 随 意 改 动。7.4 减 速 机 安 装 后 应 拔 下 通 气 塞。7.5 对 容 易 产 生 安 全 隐 患 的 设 备 和 环 境 应 进 行 安 全 防 护 并 加 贴 安 全 警 示 标 识。D B 1 4/T 2 2 1 8 2 0 2 04A A附 录 A（资 料 性 附 录）煤 样 自 动 采 样 系 统 维 护 与 保 养 记 录表 A.1 煤 样 自 动 采 样 系 统 维 护 和 保 养 记 录维 护 保 养 内 容 维 护 保 养 记 录 备 注大车、小车限位开关是否松动、错位升降装置的限位开关是否松动、错位，升降装置是否平稳，有无卡滞现象大车、小车运行的启、制动是否平稳，有无明显冲击现象电气柜按钮及指示灯是否工作正常，及时清除电气元件表面灰尘各 开 关 接 触 器 是 否 完 整 无 损，接 触 良好，触点是否光滑减 速 机 润 滑 油 的 油 面 高 度 是 否 符 合 要求，有无渗漏现象更换减速机润滑油升降装置齿条、齿轮涂抹润滑脂维 护 人：日 期审 核 人：日 期：_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
