600MPa级高强钢筋混凝土结构应用技术导则DB13／T 5055-2019.pdf

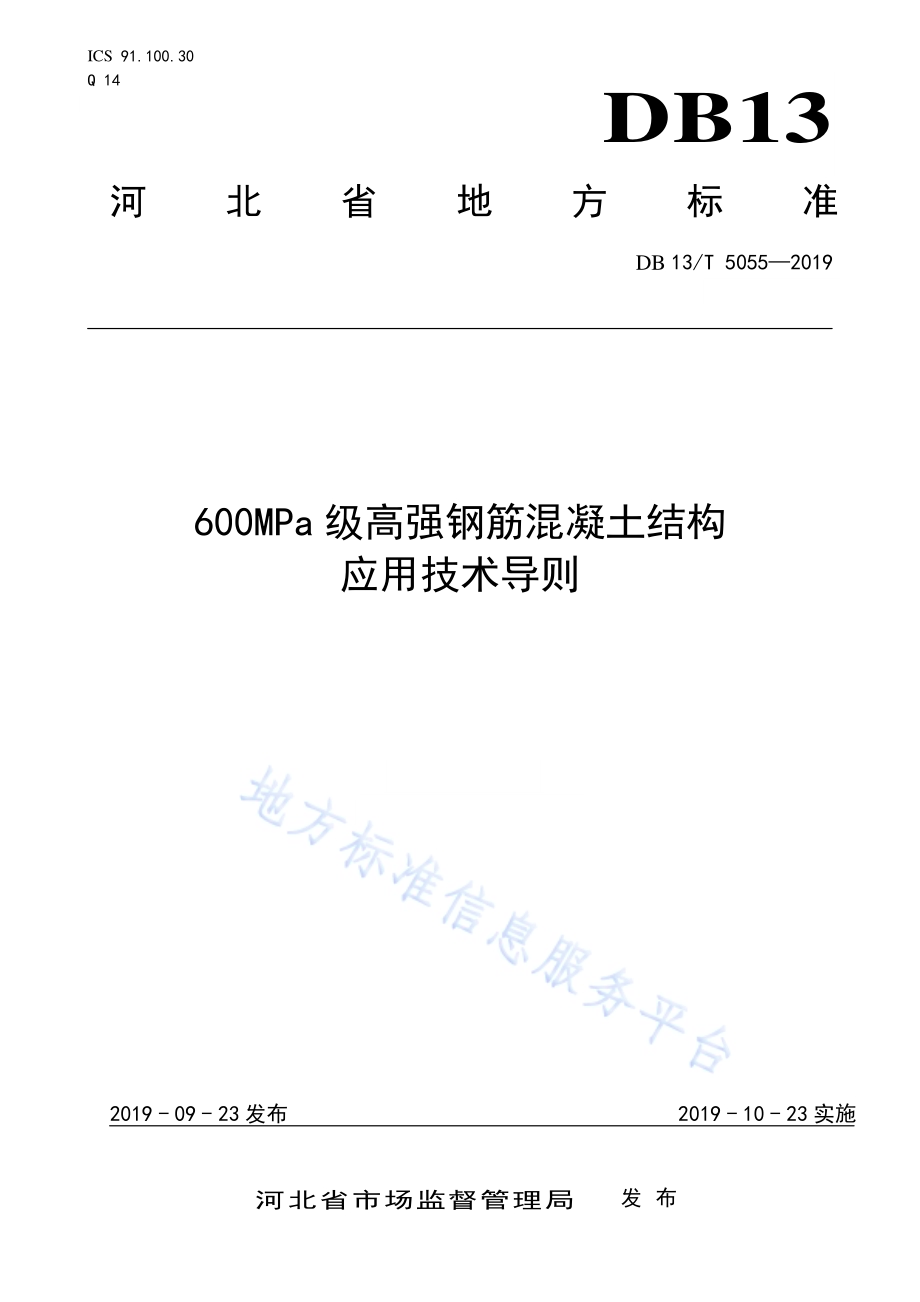

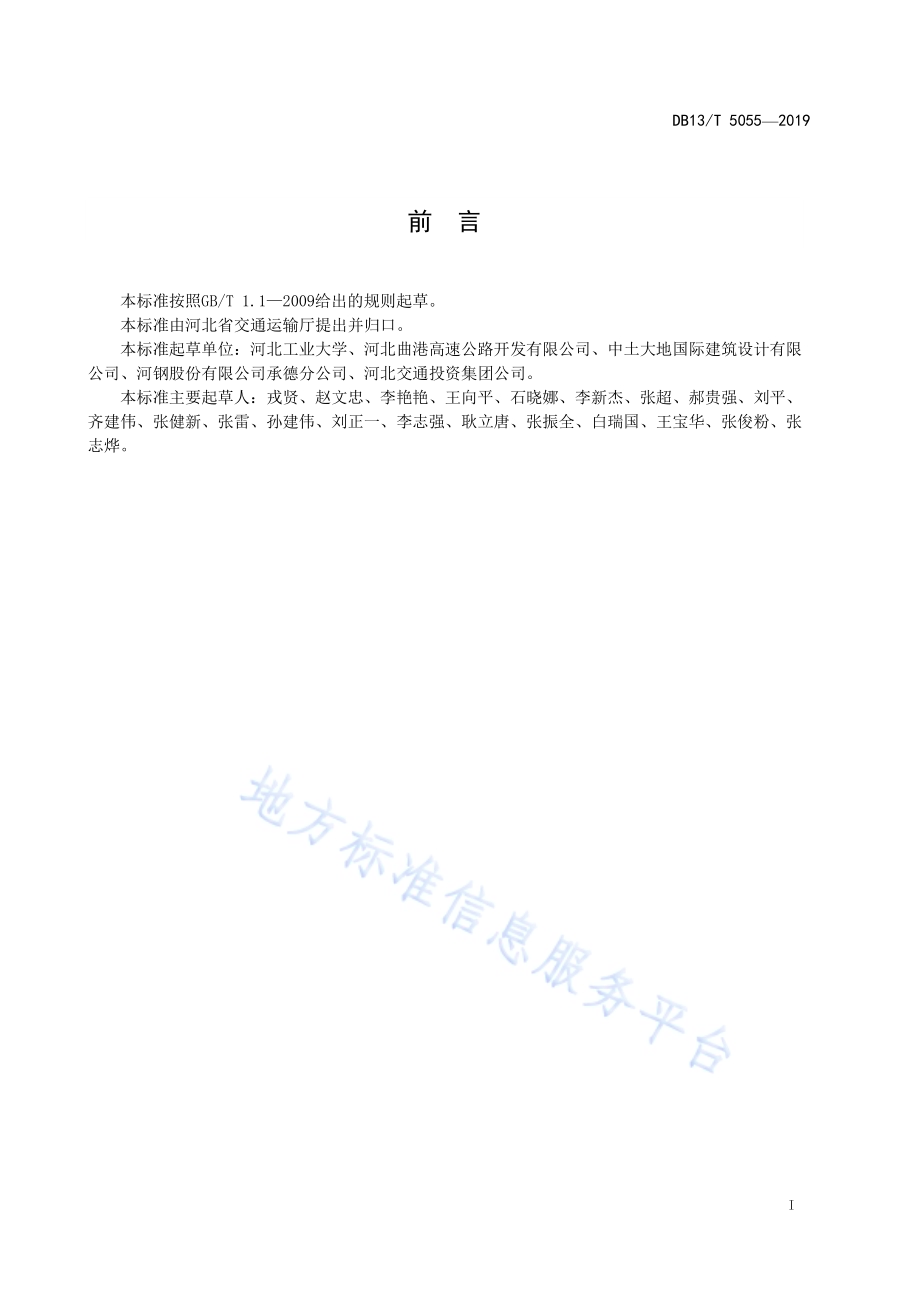

ICS 91.100.30 Q 14 DB13 河北省地方标准 DB 13/T 50552019 600MPa 级高强钢筋 混凝土结 构 应用技术 导则 2019-09-23 发布 2019-10-23 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5055 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 交通 运输 厅提出 并归 口。本标准 起草 单位：河 北工 业大学、河 北曲 港高 速公 路开发 有限 公司、中 土大 地国际 建筑 设计 有 限公司、河钢 股份 有限 公司 承德分 公司、河 北交 通投 资集团 公司。本标准 主要 起草 人：戎贤、赵文 忠、李艳 艳、王向 平、石 晓娜、李 新杰、张 超、郝 贵强、刘 平、齐建伟、张 健新、张 雷、孙建伟、刘 正一、李 志强、耿立 唐、张振 全、白瑞 国、王 宝华、张 俊粉、张志烨。DB13/T 5055 2019 1 600MPa 级高强 钢筋 混凝土 结构 应用 技术导 则 1 范围 本标准 规定 了HRB600、HRB600E 钢 筋在 混凝 土结 构中 应用 的 材料、基 本规 定、构造规 定、加工 及验收。本标准 适用 于配 置HRB600、HRB600E 钢筋 的混 凝土 结 构的房 屋和 一般 构筑 物。2 规范性 引用 文件 下列文 件对 本文 件的 应用 是必不 可少 的。凡是 注日 期的引 用文 件，仅注 日期 的版本 适用 于本 文件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 修 改单）适 用于 本文 件。GB 1499.2 钢 筋混 凝土 用 钢 第2 部分：热 轧带 肋钢 筋 GB 50009 建筑 结构 荷载 规范 GB 50010 混凝 土结 构设 计规范 GB 50011 建筑 抗震 设计 规范 GB 50153 工程 结构 可靠 性设计 统一 标准 GB 50204 混凝 土结 构工 程施工 质量 验收 规范 GB/T 223 钢铁 及合 金 GB/T 4336 碳 素钢 和中 低 合金钢 多 元素 含量 的测 定 火花 放电 原子 发射 光谱 法（常规 法）GB/T 28900 钢 筋混 凝土 用钢材 试验 方法 JGJ 3 高 层建 筑混 凝土 结 构技术 规程 JGJ 18 钢 筋焊 接及 验收 规程 JGJ 107 钢筋 机械 连接 通 用技术 规程 JGJ 256 钢筋 锚板 应用 技 术规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 材料强 度标 准值 characteristic value of material strength 设计结 构或 构件 时采 用材 料强度 的基 本代 表值。该 值可根 据符 合本 规定 标准 的材料，其 强度 概 率分布的0.05 分位 值确 定。3.2 材料强 度设 计值 design value of material strength 材料强 度标 准值 除以 材料 强度分 项系 数后 的值。DB13/T 5055 2019 2 3.3 极限状 态 limit states 整个结 构或 结构 的一 部分 超过某 一特 定状 态就 不能 满足设 计规 定的 状态。3.4 承载能 力极 限状 态 ultimate limit states 结构或 其构 件达 到最 大承 载能力 或者 出现 不适 于继 续承载 的变 形或 者变 位状 态，包 括构 件和 连 接的强度 破坏、结 构或 构件 丧失稳 定及 结构 倾覆、疲 劳破坏 等。3.5 正常使 用极 限状 态 serviceability limit states 结构或 其构 件达 到正 常使 用或耐 久性 能中 某项 规定 限度的 状态，包 括影 响结 构、构 件正 常使 用 的开裂、变形 等。4 符号 A:钢筋 的断 后伸 长率；C30:表示 立方 体强 度标 准 值为30MPa 的混 凝土 强度 等 级；Es:钢筋 的弹 性模 量；fy:钢筋 的抗 拉强 度设 计 值；:钢 筋的 抗压 强度 设计 值；fyk:钢筋 的屈 服强 度标 准 值；:钢筋 的极 限强 度标 准值；:横 向钢 筋的 抗拉 强度 设 计值；ReL:钢筋 下屈服 强度 特征 值；R0m:钢 筋实 测抗 拉强 度；R0eL:钢筋 实测 下屈 服强 度；Rp0.2:钢筋 塑性 延伸 长度；b:相对 界限 区受 压高 度；d:钢筋 的公 称直 径；:受 拉钢 筋的 基本 锚固 长 度；:受 拉钢 筋的 锚固 长度。5 材料 5.1 混凝土 5.1.1 配置HRB600、HRB600E 钢 筋的混 凝土 结构，混 凝土 强度等 级不 宜低 于 C40。注：特殊工程、小型工程不应 低于 C30。5.1.2 混凝土 强度 标准 值、设计 值、弹 性模 量等 均应 符 合GB 50010 的规 定。5.2 钢筋 DB13/T 5055 2019 3 5.2.1 HRB600、HRB600E 钢 筋的 公称横 截面 面积 及理 论质 量参照 附 录A 的 规定。5.2.2 钢筋的 标准 强度 应具 有不 小于 95%的保 证率。5.2.3 钢筋的 弹性 模 量Es 应按 2 105MPa 采用。5.2.4 HRB600、HRB600E 钢 筋的 化学成 分和 碳当 量应 符合 表1 的 规定。表 1 HRB600、HRB600E 钢 筋的化 学成 分和 碳当 量限 值 牌号 熔炼成分/%Ceq%C Si Mn P S HRB600 HRB600E 0.2 8 0.8 0 1.6 0 0.0 3 5 0.0 3 5 0.5 8 注：碳当量计算公式：Ceq=C+Mn/6+（Cr+V+Mo）/5+（Cu+Ni）/15 5.2.5 HRB600、HRB600E 钢 筋的 力学性 能应 按 表2 的 规定 取用。表 2 HRB600、HRB600E 钢 筋的力 学性 能 5.2.6 HRB600、HRB600E 钢 筋的 公称直 径 为6 mm 32 mm，公称直 径 28 mm 32 mm 钢 筋的断 后伸 长 率A 可降 低1%。5.2.7 对于没 有明 显屈 服强 度的 钢筋，ReL 应采 用规 定 Rp0.2。5.2.8 HRB600、HRB600E 钢 筋的 屈服强 度标 准值、极 限强 度标准 值 应按 表 3 的 规定 采 用。表3 HRB600、HRB600E 钢 筋强度 标准 值（N/mm2）钢筋牌号 公称直径 d（mm）屈服强度标准值 极限强度标准值 HRB600 6 32 600 730 HRB600E 6 32 600 750 5.2.9 HRB600、HRB600E 钢 筋的 抗拉强 度设 计值、抗 压强 度设计 值 应按 表 4 采 用。表4 HRB600、HRB600E 钢 筋强度 设计 值（N/mm2）钢筋牌号 抗拉强度设计值 抗压强度设计值 HRB600，HRB600E 515 490 钢筋牌号 下屈服强度 ReL（MPa）抗拉强度 Rm（MPa）断后伸长率 A（%）最大力总伸长率 Agt（%）R0m/R0eL R0eL/ReL 不小于 不大于 HRB600 600 730 14 7.5 HRB600E 600 750 14 9.0 1.25 1.30 DB13/T 5055 2019 4 5.2.10 对轴心 受压 构件，当 采 用HRB600、HRB600E 钢 筋时，应取 为400 N/mm2，fyy 应 按表中 的数值采用；但 用作 受剪、受 扭、受 冲切 承载 力计 算时，其数 值大 于 360 N/mm2时 应取 为360 N/mm2。6 基本规 定 6.1 一般规 定 6.1.1 配置HRB600 钢 筋的 混凝 土 结构，应 按 承载 能力 极限 状态计 算和 正常 使用 极限 状态验 算，其 结构效应 分析 应符 合GB 50010 的 规定。6.1.2 钢筋混 凝土 结构 构件 中的 纵向受 力钢 筋宜 采 用 HRB600 热 轧带 肋钢 筋，抗剪、抗扭、抗冲 切构件也可 采 用HRB600 热轧 带 肋钢筋。6.2 结构构 件计 算 6.2.1 配置HRB600、HRB600E 钢 筋的 混 凝土 和预 应力 混凝 土结构 构件，其 静力 的承 载能力 极限 状态 计算和抗 震设 防要 求的 承载 力计算，应 符 合GB 50010 的相关 规定。6.2.2 受弯构 件的 纵向 受拉 钢筋 和截面 受压 区混 凝土 同时 达到其 强度 设计 值时，构件 的正截 面相 对 界限受压 区高 度 b 应符 合 表5 要 求。表5 相对 界限 受压 区高 度 混凝土强度等级 C50 以下 C55 C60 C65 界限受压区高度 0.449 0.441 0.432 0.424 注：0/bbxh,bx 为界限受压区高度。6.2.3 当截面 受拉 区内 配置 有不 同种类 或不 同预 应力 值的 钢筋时，受弯构 件 b 值应 分别计 算，并取其较小 值。6.2.4 构件受 弯、受压、受 拉、受扭、受冲 切、局部 受压 承载力 计算 及疲 劳验 算应 符合GB 50010 的有关规 定。6.2.5 结构构 件正 截面 的受 力裂 缝控制 等级 分为 三级，等 级划分 及要 求应 符合 下列 规定：a)一级 严 格要 求不 出现 裂缝的 构件，按 荷载 标准 组 合计 算时，构 件受 拉边 缘混凝 土不 应 产生拉应 力；b)二级 般 要求 不出 现裂 缝的构 件，按荷 载标 准组 合计算 时，构件 受拉 边缘 混凝土 拉应 力 不应大于 混凝 土轴 心抗 拉强 度标准 值；c)三级 允 许出 现裂 缝的 构件。对钢 筋混 凝土 构件，按荷 载准 永久 组合 并考 虑长期 作用 影 响计算时，构件的 最大 裂缝 宽度不 应超 过混 凝土 结构 设计规 范 GB 50010 规定 的 最大裂 缝宽 度 限值。对 预应 力混 凝土 构件，按荷 载效 应的 标准 组合 并考虑 长期 作用 影响 计算 时，构 件的 最 大裂缝宽 度不 应超 过 GB 50010 规 定的 最大 裂缝 宽度 限 值；对 二a 类环 境的 预应 力混凝 土构 件，尚应按 荷载 准永 久 组 合计 算，且 构件 受拉 边缘 混凝 土的拉 应力 不应 大于 混凝 土的抗 拉强 度 标准值。DB13/T 5055 2019 5 6.2.6 在矩形、T 形、倒T 形和 I 形截面 的钢 筋混 凝土 受拉、受 弯和 偏心 受压 构件 及 预应力 混凝 土轴心受拉 和受 弯构 件中，按 荷载标 准组 合或 准永 久组 合并考 虑长 期作 用影 响的 最大裂 缝宽 度可 按公 式（1）（4）计算：teeqssscrfcE 08.0 9.1max(1)s tetkf 65.0 1.1(2)i i ii ieqd nd nd2(3)tep steAA A(4)式中：cr 构件 受力 特征 系数。受 弯、偏心 受压 构件：钢筋 混 凝土构 件取1.9，预应 力混 凝土构 件取1.5；偏心受 拉构 件取2.4；轴 心 受拉构 件：钢筋 混凝 土构 件取2.7，预应 力混 凝土 构 件取2.2；裂缝间纵 向受拉 钢筋应 变不均匀 系数：当 1.0 时，取=1.0；对直接承 受 重复 荷载 的 构件，取=1.0；s 按 荷 载 准永 久 组 合计 算的 钢 筋 混 凝土 构 件 纵向 受拉 普 通 钢 筋应 力 或 按标 准组 合 计 算 的预 应力混凝 土构 件纵 向受 拉钢 筋等效 应力；sE 钢筋 的弹 性模 量；sc 最外 层纵 向受 拉钢 筋外 边缘至 受拉 区底 边 的 距离(mm)：当cs65 时，取cs=65；te 按 有效受 拉混凝 土截 面面 积计 算的纵 向受 拉钢筋配 筋率；对无 粘结 后张构件，仅 取纵向 受拉普通 钢 筋 计 算 配 筋 率；在 最 大 裂 缝 宽 度 计 算 中，当te 0.01时，取te=0.01；teA 有 效受拉 混凝土 截面 面积：对 轴心受 拉构 件，取构 件截 面面积；对 受弯、偏 心受 压和偏 心受拉构 件，f f teh b b bh A)(5.0，此 处，fb、fh 为受拉翼 缘的 宽度、高 度；As 受 拉区 纵向 普通 钢筋 截面面 积；Ap 受拉 区纵 向预 应力 筋 截面面 积；Deq 受拉 区纵 向钢 筋的 等 效直径（mm)；对无 粘结 后张 构 件，仅 为受 拉 区 纵 向受拉 普通 钢筋 的等效直 径（mm)；DB13/T 5055 2019 6 id 受 拉区第i 种 纵 向钢 筋的公 称直 径；对于有 粘结 预应 力钢 绞线 束的直 径取 为1 1 pd n，其中1 pd 为单根 钢绞 线的 公称 直径，1n 为单 束钢 绞线 根数；in 受拉 区第i 种 纵向 钢筋 的 根数；对于 有粘 结预 应力 钢绞线，取 为钢 绞线 束数；i 受拉 区第i 种 纵向 钢筋 的 相对粘 结特 性系 数，取1.0。6.2.7 结构构 件应 根据 结构 类型 和 GB 50010 规 定的 环境 类 别，按 规定 选用 不同 的裂 缝控制 等级 及最大裂缝 宽度 限值。6.2.8 配置HRB600、HRB600E 钢 筋的混 凝土 受弯 构件 的挠 度可按 照结 构力 学方 法计 算，计 算中 所需 的长期刚 度B 和短 期刚 度 Bs，应 按GB 50010 的 相关 规 定进行 计算。6.2.9 钢筋混 凝土 受弯 构件 的最 大挠度 应按 荷载 的准 永久 组合，预 应力 混凝 土受 弯构 件的最 大挠 度 应按荷载 的标 准组 合，并均 应考虑 荷载 长期 作用 的影 响进行 计算，其 计算 值不 应超过 混凝 土结 构设 计 规范GB 50010 规 定的 挠度 限 值。7 构造规 定 7.1 钢筋的 锚固 7.1.1 当计算 中充 分利 用钢 筋的 抗拉强 度时，受 拉钢 筋的 锚固应 符合 下列 要求：a)基本锚 固长 度 应按 表6 取值；表6 HRB600、HRB600E 受 拉钢筋 基本 锚固 长度 混凝土强度等级 C50 以下 C55 C60 C65 基本锚固长度 38d 37d 35d 35d b)受拉钢 筋的 锚固 长度 应根 据锚固 条件 按下 列公 式计 算，且 不应 小 于 200mm：(5)式中：受拉 钢筋 的锚 固长 度。锚固 长度 修正 系数，按GB 50010-2010 第8.3.2 条的 规定取 用，当多 于一 项时，可按 连乘 计 算，但不应 小于0.6。c)当锚固 钢筋 的保 护层 厚度 不大 于 5d 时，锚 固长 度范 围内应 配置 横向 构造 钢筋，其 直径 不 应 小于 d/4；对梁、柱、斜 撑 等构件 间距 不应 大于 5d，对板、墙等 平面 构件 间距 不应大 于 10d，且均不 应大 于 100 mm，此处 d 为 锚固 钢筋 的直 径。7.1.2 混凝土 结构 中的 纵向 受压 钢筋，当计 算中 充分 利用 其抗压 强度 时，锚固 长度 不应小 于相 应受 拉锚固长 度 的70%。受压 钢 筋不应 采用 末端 弯钩 和一 侧贴焊 锚筋 的锚 固措 施。DB13/T 5055 2019 7 7.1.3 当纵向 受拉 钢筋 末端 采用 机械锚 固措 施时，钢 筋机 械锚固 的锚 固长 度(包括 弯 钩或锚 固端 头在内的锚 固长 度)可取 0.6。7.1.4 钢筋弯 钩及 机械 锚固 的形 式及技术 要 求应 符合 表 7 的规定。表7 钢筋 弯钩 和机 械锚 固的形 式和 技术 要求 锚固形式 技术要求 形式 90 弯钩 末端 90 弯钩，弯钩内径4d，弯钩直段长度 12d 135 弯钩 末端 1 3 5 弯钩，弯钩内径 4d，弯钩直段长度5d 一侧贴焊锚筋 末端一侧贴焊长5d 同直径钢筋 两侧贴焊锚筋 末端两侧贴焊长3d 同直径钢筋 焊端锚板 末端与厚度 d 的锚板穿孔塞焊 螺栓锚头 末端旋入螺栓锚头 7.2 钢筋的 连接 7.2.1 钢筋的 连接 可采 用绑 扎搭 接、机 械连 接或 焊接。7.2.2 轴向受 拉及 小偏 心受 拉杆 件的纵 向受 力钢 筋不 得采 用 绑扎 搭接；其他 构件 中的 钢筋采 用绑 扎 搭接时，受拉 钢筋 直径 不宜 大于 25 mm，受 压钢 筋直 径不宜 大 于 28 mm。钢筋 的绑扎 搭接 长度ll 应符 合GB 50010 的规 定。7.2.3 机械连 接宜 用于 直径 不小 于14 mm 的受 力钢 筋的 连接，机械 连接 类型 及质 量要 求 应符 合JGJ 107的规定。7.2.4 当采用 焊接 连接 时，必须 进行现 场条 件下 的焊 接工 艺试验，并 经试 验合 格后 方准于 焊接 生 产。各类焊 接方 法的 具体 要求 和适用 范围 按 JGJ 18 中 的 相关规 定执 行。7.3 纵向受 力钢 筋的 最小 配筋 率 7.3.1 卧置于 地基 上的 混凝 土板，板中 受拉 钢筋 的最 小配 筋率可 适当 降低，但 不应 小于 0.15%。7.3.2 板类受 弯构 件（不包 括悬 臂板）的受 拉钢 筋，当采 用强度 等 级600MPa 钢筋 时，其最 小配 筋百分率应 采 用 0.15 和0.45/中的较 大值。DB13/T 5055 2019 8 7.3.3 非抗震 设计 时，钢筋 混凝 土 构件中 的纵 向受 力钢 筋的 配筋百 分率 不应 小于 表8 规定的 数值。表8 纵向 受力 钢筋 的最 小配筋 百分 率（%）受力类型 最小配筋百分率 受压构件 全部纵向钢筋 0.50 一侧纵向钢筋 0.20 受弯构件、偏心受拉、轴心受拉构件一侧的受拉钢筋 0.20 和0.45/中的较大值 7.3.4 偏心受 拉构 件中 的受 压钢 筋，应 按受 压构 件一 侧纵 向钢筋 考虑。7.3.5 受压构 件的 全部 纵向 钢筋 和一侧 纵向 钢筋 的配 筋率 以及轴 心受 拉构 件和 小偏 心受拉 构件 一侧受拉钢 筋的 配筋 率均 应按 构件的 全截 面面 积计 算。7.3.6 受弯构 件、大偏 心受 拉构 件一侧 受拉 钢筋 的配 筋率 应按全 截面 面积 扣除 受压 翼缘面 积后的截 面面 积计 算。8 钢筋进 场、加工 及验收 8.1 钢筋进 场及 验收 8.1.1 采用热 轧带 肋高 强钢 筋的 混凝土 结构 工程 的质 量验 收，应 符 合 GB 50204 的 规 定。8.1.2 钢筋应 有出 厂质 量证 明书 或试验 报告 单，钢筋 表面 或每捆（盘）钢 筋均 应有 标志，并应 确认 符合钢筋 订货 的牌 号。8.1.3 每批钢 筋的 检验 项目、取 样方法 和试 验方 法应 符合 表 9 的 规定。表 9 检验 项目、取 样方 法和试 验方 法 序号 检验项目 试样数量，个 取样方法 试验方法 1 化学分析（熔炼成分）1/每炉 GB/T 20066 GB/T 223 GB/T 4336 2 拉伸试验 2/每批 不同根钢筋切取 GB/T 28900 GB/T 1499.2 3 弯曲试验 2/每批 不同根钢筋切取 GB/T 28900 4 反弯实验 1/每批 任 1 根钢筋切取 GB/T 28900 5 尺寸 逐根-6 表面 逐根-目视 7 重量偏差 GB/T 1499.2 注：钢筋应按批进行检查和验 收，每批由同一牌号、同一炉罐号、同一规格的钢筋组成。每批重量通常不大于 60t。超过 60 t 的部分，每增加 40t（或不足 40t 的余数），增加一 个拉伸试验试样和一个弯曲试验试样。8.1.4 钢筋应 按炉 罐（批）号 及 直径分 批进 场，并 应按 GB 1499.2 规 定的 力学 性能 和 重量偏 差指 标进行进场 检验。DB13/T 5055 2019 9 8.1.5 对进入 施工 现场 的 HRB600 级钢筋 应单 独存 放使 用，并应有 明显 的标 识，加 强 管理，严 禁错 用，且不宜 长时 间室 外储 存。8.1.6 在浇筑 混凝 土之 前，应进 行钢筋 隐蔽 工程 验收，其 内容包 括：a)纵向受 力钢 筋的 牌号、规 格、数 量、位置 等；b)钢筋的 连接 方式、接 头位 置、接 头质 量、接 头面 积 百分率、搭 接长 度、锚 固 方式及 锚固 长度；c)箍筋弯 钩的 弯折 角度 及平 直段长 度；d)预埋件 的规 格、数量、位 置等。8.2 钢筋冷 加工 及验 收 8.2.1 HRB600 钢 筋现 场冷 加工 方 法（弯 曲、切断 等）与 HRB400、HRB500 级钢 筋相 同。8.2.2 HRB600 钢 筋应 进行 弯曲 试 验，按 表 10 规 定的 弯曲 压 头直径 弯 曲1800 后，钢 筋 受弯曲 部位 表面不得 产生 裂纹。表10 弯 曲压 头直 径 牌号 公称直径 d 弯芯直径 HRB600、HRB600E 6 25 6d 2832 7d 8.2.3 HRB600E 反 向弯 曲性 能应 符合以 下要 求：a)反向弯 曲试 验的 弯芯 直径 比弯曲 试验 相应 增加 一个 钢筋直 径；b)反向弯 曲试 验时，先正 向 弯曲 90 后再反 向弯 曲 20。经 反向 弯曲 实验 后，钢 筋受弯 曲部 位 表面不得 产生 裂纹；c)反向弯 曲试 验时，经 正向 弯曲后 的试 样，应在 100 10 温度 下保 温不 少 于 30 min，经自然冷却 后再 反向 弯曲。当 供方能 保证 钢筋 经人 工时 效后的 反向 弯曲 性能 时，正向弯 曲后 的 试样亦可 在室 温下 直接 进行 反向弯 曲。8.2.4 钢筋在 加工 过程 中，当 发 现钢筋 脆断、焊接 性能 不 良或力 学性 能显 著不 正常 等现象，应对 该批钢筋进 行化 学成 分检 验或 其他专 项检 验。8.2.5 钢筋宜 采用 不具 有延 伸功 能的机 械设 备进 行调 直。当采用 冷拉 方法 调直 时，热轧带 肋钢 筋的 冷拉率不 宜大 于 1%。钢筋 调直过 程中 不应 损伤 带肋 钢筋的 横肋。调 直后 的钢 筋应平 直，不应 有局 部弯折。钢 筋不 得采 用冷 拉方 法提高 强度。8.3 钢筋机 械连 接及 验收 8.3.1 推荐采 用机 械连 接的 方式 进行连 接。8.3.2 钢筋 机 械连 接接 头等 级的 选用应 符合 下列 规定：a)混凝土 结构 中要 求充 分发 挥钢筋 强度 或对 延性 要求 较高的 部位 应选 用 级或 级接 头；当 在同一连 接区 段内 必须 实 施100%钢筋 接头 的连 接时，应采用 级 接头；b)混凝土 结构 中钢 筋应 力较 高但对 延性 要求 不高 的部 位可采 用 级接 头；8.3.3 钢筋机 械连 接应 符合 下列 规定：DB13/T 5055 2019 10 a)钢筋丝 头现 场加 工与 接头 安装应 按接 头技 术提 供单 位的加 工、安装 技术 要求 进行，操作 工 人应经专 业培 训合 格后 上岗；b)钢筋丝 头加 工与 接头 安装 应经工 艺检 验合 格后 方可 进行；c)直螺纹 钢筋 丝头 长度 应满 足产品 设计 要求，极 限偏 差应 为02.0p；d)直螺纹 接头 的钢 筋丝 头宜 满足 6f 级 精度 要求，应 用专用 直螺 纹量 规检 验，通规能 顺利 旋 入并达到 要求 的拧 入长 度，止规旋 入不 得超 过 3p；e)锥螺纹 钢筋 丝头 长度 应满 足产品 设计 要求，拧 紧后 的钢筋 丝头 不得 相互 接触，丝头 加工 长 度极限偏 差应 为-0.5p-1.5p；f)钢筋丝 头的 锥度 和螺 距应 采用专 用锥 螺纹 量规 检验。注：p 为螺距；6f 级精度要求 可参考现行国家标准普通螺纹公差GB/T 197 中的相关现定。8.3.4 钢筋机 械连 接及 钢筋 锚固 板施工 前，应提 供型 式检 验报告，并 按 JGJ 107、JGJ 256 的要 求进行施工 现场 抽样 检验，合 格后方 可用 于工 程。8.4 钢筋焊 接及 验收 8.4.1 钢筋焊 接施 工应 符合 下列 规定：a)从事钢 筋焊 接施 工的 焊工 应持有 钢筋 焊工 考试 合格 证，并 应按 照合 格证 规定 的 范围上 岗 操 作。纵向受 力钢 筋的 焊接 连接 应按 JGJ 18 的 规定 进行 钢 筋焊接 施工；b)在钢筋 工程 焊接 施工 前，参与该 项工 程施 焊的 焊工 应进行 现场 条件 下的 焊接 工艺试 验，经 试验合格 后，方可 进行 焊接；c)电渣压 力焊 只应 使用 于柱、墙等 现浇 混凝 土构 件中 竖向受 力钢 筋的 连接。8.4.2 钢筋焊 接施 工前 应 按 JGJ 18 的 要求 进行 检验，确 认 合格后 方可 正式 施工。对 于采用 焊接 方式连接的 细晶 粒热 轧带 肋钢 筋和直 径大 于 25 mm 的钢 筋，应 进行 专 门 检验。DB13/T 5055 2019 11 A A 附 录 A（资料 性附 录）钢筋的 公称 横截 面积 及理 论质量 表A.1 HRB600、HRB600E 钢筋的 公称 横截 面面 积及 理论质 量 公称 直径（mm）不同根数钢筋的公称截面面积（mm2）理论质量（kg/m）1 2 3 4 5 6 7 8 9-8 50.3 101 151 201 252 302 352 402 453 0.395 10 78.5 157 236 314 393 471 550 628 707 0.617 12 113.1 226 339 452 565 678 791 904 1017 0.888 14 153.9 308 461 615 769 923 1077 1230 1387 1.21 16 201.1 402 603 804 1005 1206 1407 1608 1809 1.58 18 254.5 509 763 1017 1272 1526 1780 2036 2290 2.00 20 314.2 628 941 1256 1570 1884 2200 2513 2827 2.47 22 380.1 760 1140 1520 1900 2281 2661 3041 3421 2.98 25 490.9 982 1473 1964 2454 2945 3436 3927 4418 3.85 28 615.8 1232 1847 2463 3079 3695 4310 4926 5542 4.83 32 804.2 1609 2418 3217 4021 4826 5630 6434 7238 6.31 _
