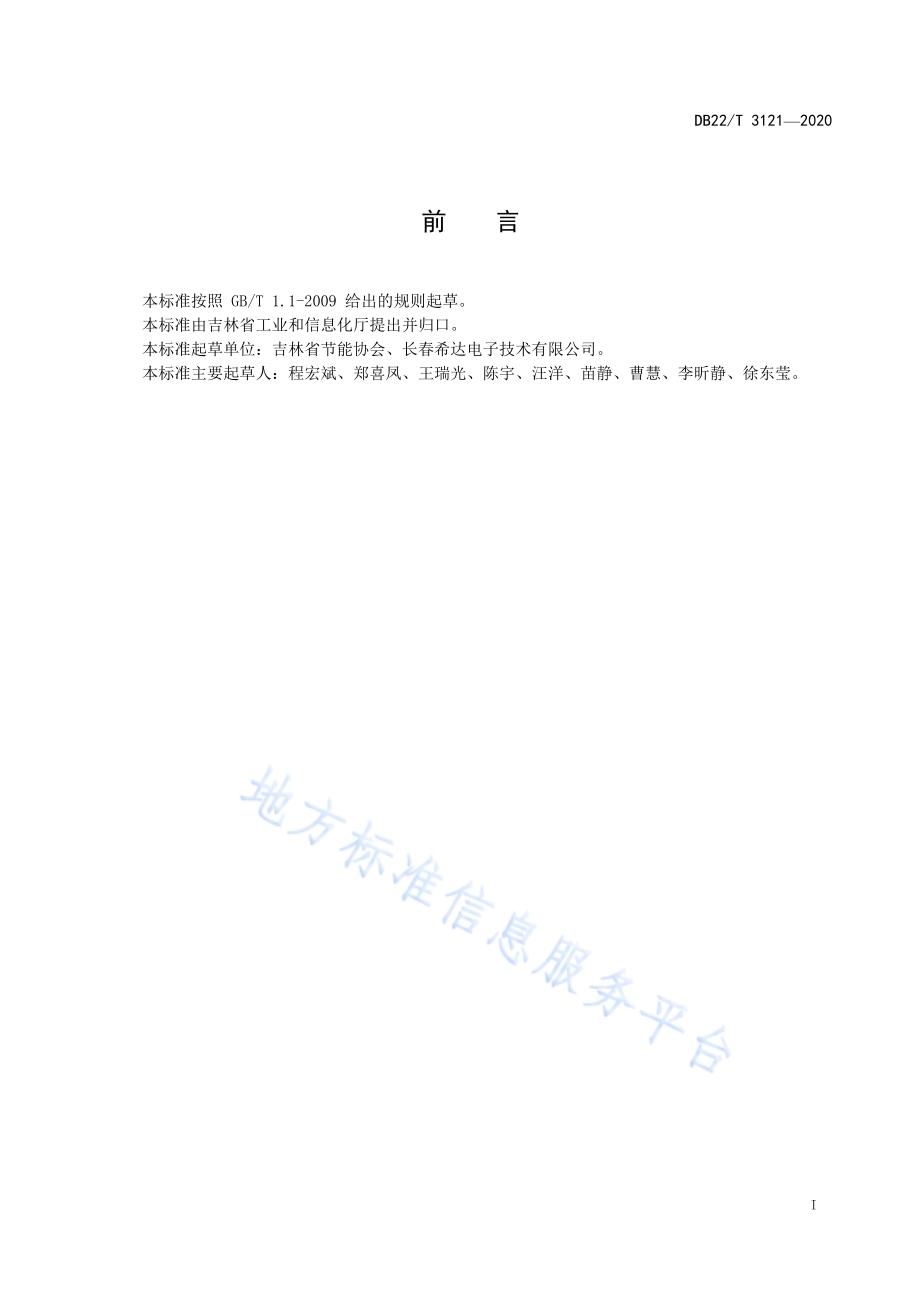

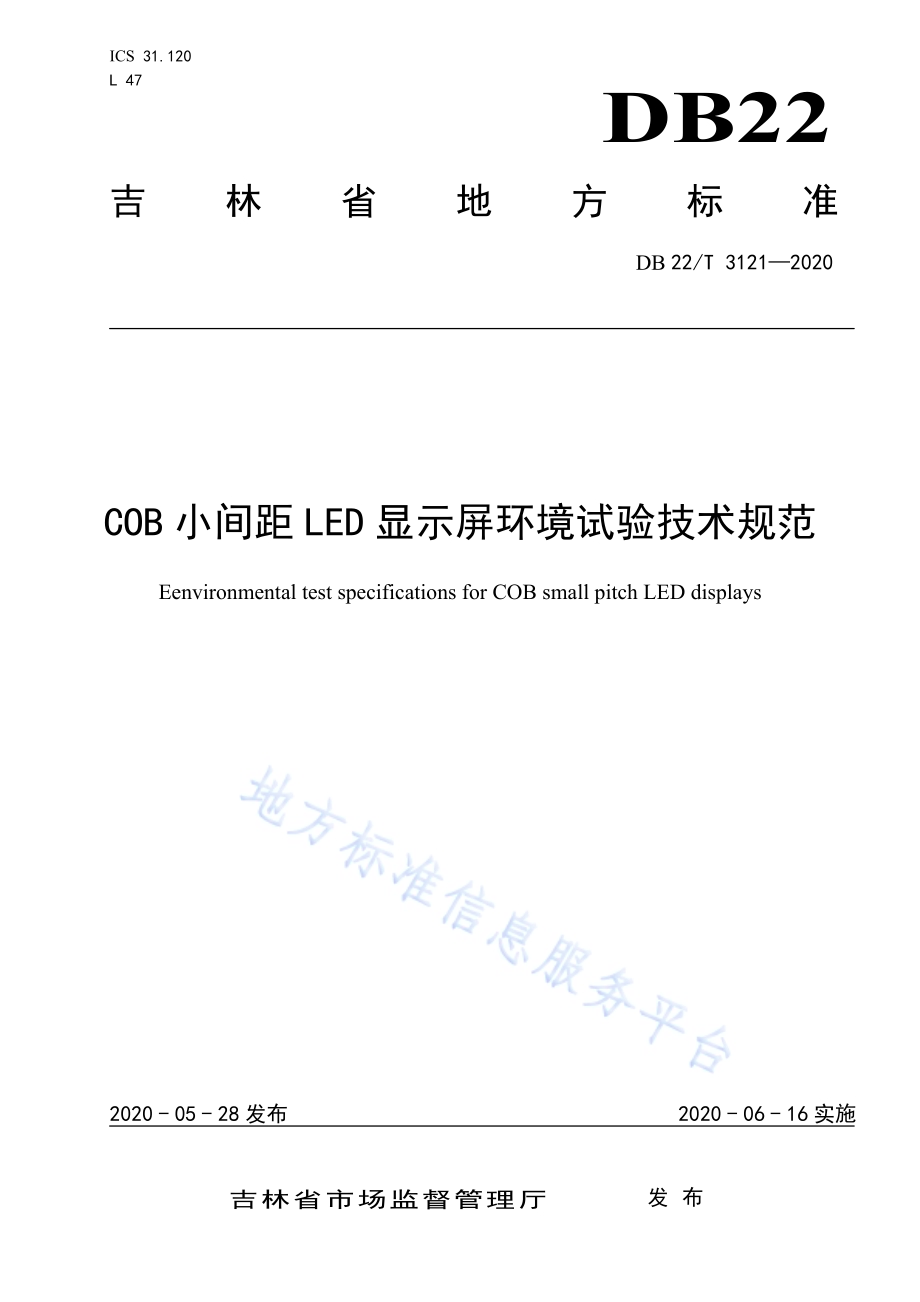

ICS 31.120 L 47 DB22 吉林省地方标准 DB 22/T 31212020 COB小间距 LED显示屏环境试验技术规范 Eenvironmental test specifications for COB small pitch LED displays 2020-05-28发布 2020-06-16实施吉林省市场监督管理厅 发布 DB22/T 31212020 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省工业和信息化厅提出并归口。本标准起草单位：吉林省节能协会、长春希达电子技术有限公司。本标准主要起草人：程宏斌、郑喜凤、王瑞光、陈宇、汪洋、苗静、曹慧、李昕静、徐东莹。DB22/T 31212020 1 COB 小间距 LED 显示屏环境试验技术规范 1 范围 本标准规定了 COB 小间距 LED 显示屏环境试验的一般要求和试验方法。本标准适用于 COB 小间距 LED 显示屏在不同环境条件下的可靠性试验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 2423.55 电工电子产品环境试验 第2 部分:试验方法 试验 Eh:锤击试验 SJ/T 11141-2017 发光二极管（LED）显示屏通用规范 SJ/T 11281-2017 发光二极管（LED）显示屏测试方法 3 术语和定义 SJ/T 11141-2017 和 SJ/T 11281-2017 界定的以及下列术语和定义适用于本文件。3.1 COB chip on board 一种将LED发光芯片直接封装到模组载板上的集成封装方式。3.2 显示模组 display module 由分辨率不小于3232的LED发光芯片像素阵列、模组载板、表面封装材料及驱动电路组成的集成封装单元。3.3 显示单元 display cabinet 由若干个显示模组、控制电路、电源转换器及结构件构成的一个独立的组件。3.4 COB小间距LED显示屏 COB small pitch LED display 由若干个COB显示单元、控制系统、供电系统、承载结构及其它辅助设备等共同构成的像素间距不大于2.5 mm的LED显示屏。4 一般要求 4.1 条件 试验基本条件见表1。表1 项目 内容 环境温度 15 35 相对湿度 20%80%DB22/T 31212020 2 表 1（续）项目 内容 大气压力 86 kPa106 kPa 交流电源 220 V22 V、50 Hz1 Hz 样品 显示模组或显示单元 4.2 设备 恒温湿热试验箱、振动台、尼龙球。5 试验方法 5.1 低温贮存 5.1.1 试验要求 5.1.1.1 样品和试验箱应保持干燥，试验箱保持密封状态，初始工作温度为室温。5.1.1.2 样品不带包装时试验箱内温度为-10,存储 48 h。5.1.1.3 样品带包装时试验箱内温度为-30,存储48 h。5.1.2 试验方法 5.1.2.1 将样品放入试验箱，试验箱以1/min（5 min 时间的平均值）速率降温，待温度稳定在该试验温度2 时开始记录时间,存储 48 h。5.1.2.2 试验结束时，样品在试验箱以1/min（5 min 时间的平均值）速率恢复至 25 并恒定该温度30 min。5.1.2.3 取出样品，检查样品外表面变化情况，通电检查样品控制卡工作状态、各基色显示、视频播放情况有无异常及像素点有无失控。5.2 低温工作 5.2.1 试验要求 5.2.1.1 样品试验箱内温度为-10，温度到达后通电工作 48 h。5.2.1.2 样品和试验箱应保持干燥，试验箱保持密封状态，初始工作温度为室温。5.2.2 试验方法 5.2.2.1 将样品放入试验箱，通电达到最大亮度。试验箱以1/min（5 min时间的平均值）速率降温，待温度稳定在该试验温度2 时开始记录时间，通电工作 48 h。5.2.2.2 试验过程中，每 24 h 观察样品 2 次，间隔4 h,每次观察样品时应完成 3 min 以内热开机20 次测试。5.2.2.3 试验结束时，样品在试验箱以1/min（5 min 时间的平均值）速率恢复至 25 并恒定该温度 30 min，取出样品。5.3 恒温湿热 5.3.1 试验要求 DB22/T 31212020 3 5.3.1.1 温度 60 2，相对湿度 87%93%，存储48 h。5.3.1.2 试验箱保持密封状态，初始工作温度为室温，试验箱的容积至少为试验样品的 5倍。5.3.1.3 试验过程中，试验箱顶部和侧壁的凝结水不应滴落到样品上，样品应无凝露。5.3.2 试验方法 5.3.2.1 将样品放入试验箱，将样品支撑并且样品与试验箱无接触点，试验箱以1/min（5 min时间的平均值）速率升温，待温度稳定在该试验温度时，在 1 h 内将湿度调到规定值，开始记录时间，存储48 h。5.3.2.2 试验结束时，先降低相对湿度，2 h内调整到低于 60%，再降低温度，样品在试验箱以1/min（5 min时间的平均值）速率恢复至 25 并恒定该温度 30 min。5.3.2.3 取出样品，检查样品外表面变化情况，室温恢复 2 h 后通电检查样品控制卡工作状态、各基色显示、视频播放情况有无异常及像素点有无失控。5.4 湿热负载 5.4.1 试验条件 5.4.1.1 温度 40 2，相对湿度 87%93%，通电运行 48 h。5.4.1.2 试验箱保持密封状态，初始工作温度为室温，试验箱的容积至少为试验样品的 5倍。5.4.1.3 试验过程中，试验箱顶部和侧壁的凝结水不应滴落到样品上，样品应无凝露。5.4.2 试验方法 5.4.2.1 将样品放入试验箱，将样品支撑并且样品与试验箱无接触点，试验箱以1/min（5 min时间的平均值）速率升温，待温度稳定在该试验温度2 时，在 1 h内将湿度调到规定值，通电达到最大亮度，待温度、湿度均稳定在该严酷等级时开始记录时间，通电运行 48 h,测试过程中，不低于 2次观察样品工作状态。5.4.2.2 试验结束时，先降低相对湿度，2 h内调整到低于 60%，再降低温度，样品在试验箱以1/min（5 min时间的平均值）速率恢复至 25 并恒定该温度 30 min，取出样品。5.5 高低温循环 5.5.1 试验要求 循环温度-10 40，运行12个循环，试验时间约96 h。5.5.2 试验方法 5.5.2.1 将样品放入试验箱，应有结构将样品支撑并且样品与试验箱无接触点，试验中，高温、低温各持续 3 h，除高温阶段加湿，其他阶段湿度不控制，高温阶段，温度恒定后 30 min，湿度达到90%。降温前 30 min，关闭温度控制，升降温速率按约 1/min（5 min 时间的平均值），运行 12 个循环,约 94 h。试验过程见图 1。DB22/T 31212020 4%90%1h35m in3 h 50m in 2h 50m in30 m in 30 m in1h1 图1 5.5.2.2 试验结束后，取出样品，检查样品外表面变化情况，通电检查样品控制卡工作状态、各基色显示、视频播放情况有无异常及像素点有无失控。5.6 振动 5.6.1 试验要求 振动频率5 Hz55 Hz5 Hz，振幅0.19 mm 5.6.2 试验方法 5.6.2.1 把样品摆放在试验台上，固定好样品，确保样品在震动过程中不会碰撞其他物体，设备编程按照振动频率 5 Hz55 Hz5 Hz，振幅为 0.19 mm 的条件下，1 次扫面5 min，互相垂直的两个轴向各扫描 2 次。5.6.2.2 试验结束后检查样品外观有无破损，螺丝有无松动，开箱检查内部各连接件有无松动或脱落，通电检查样品显示有无异常，像素点有无失控。5.7 碰撞 5.7.1 试验要求 尼龙球直径20 mm，材质应符合GB/T 2423.55的规定，下落高度0.4 m 5.7.2 试验方法 5.7.2.1 样品水平放置，将尼龙球从距样品表面 0.4 m高度垂直自由落到样品表面。5.7.2.2 试验结束后检查样品表面是否完好，通电检查样品显示有无异常，像素点有无失控。_
