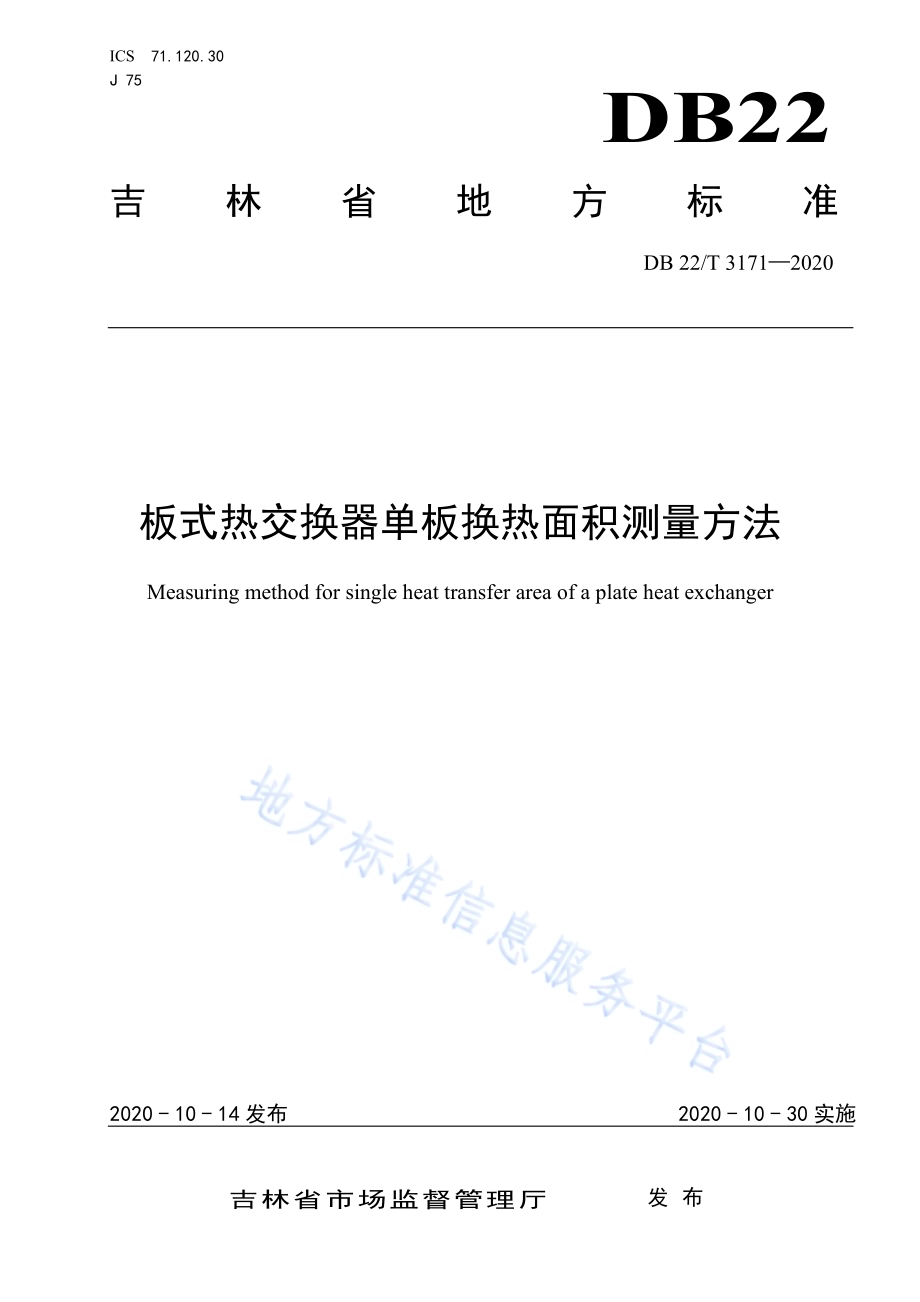

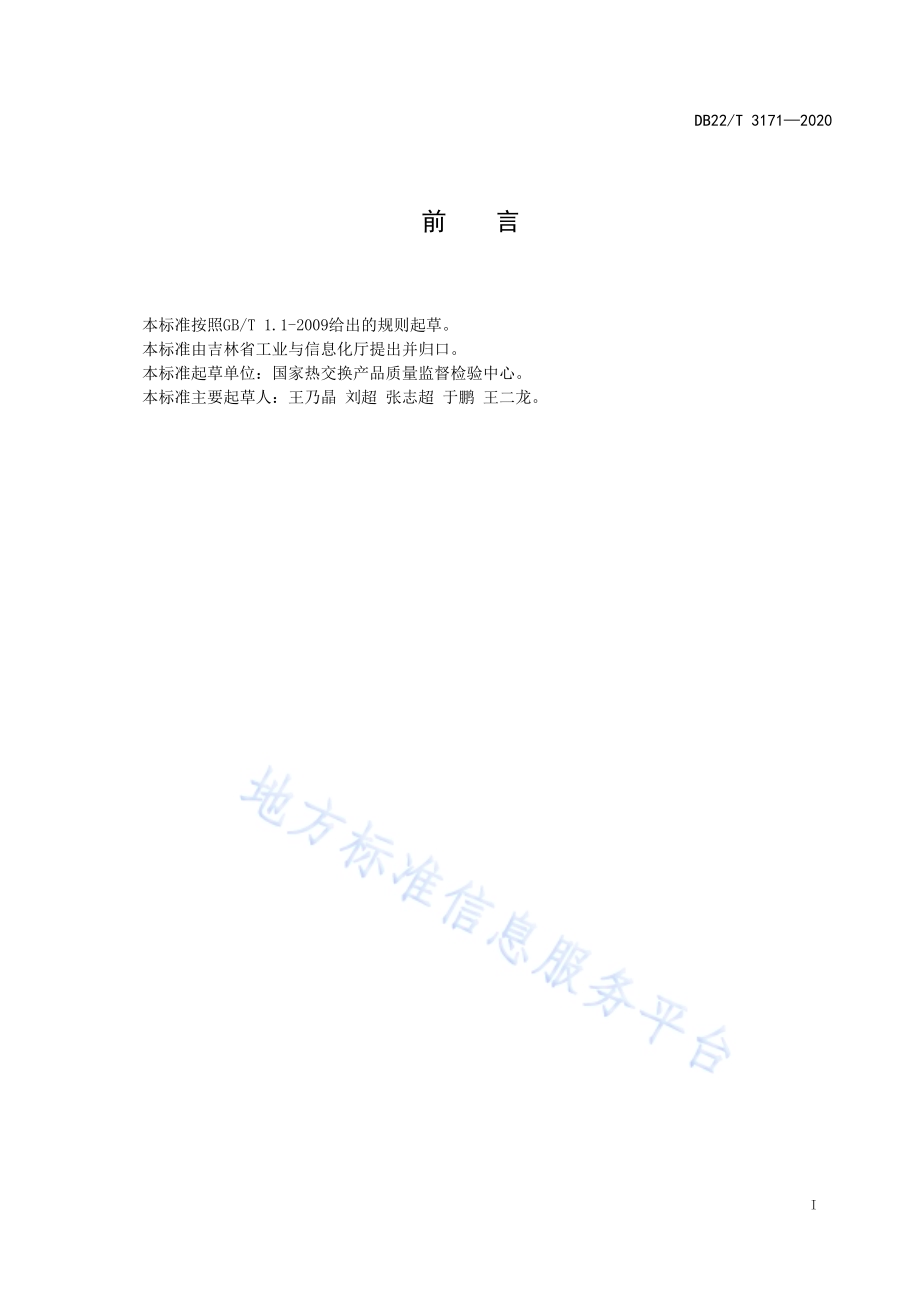

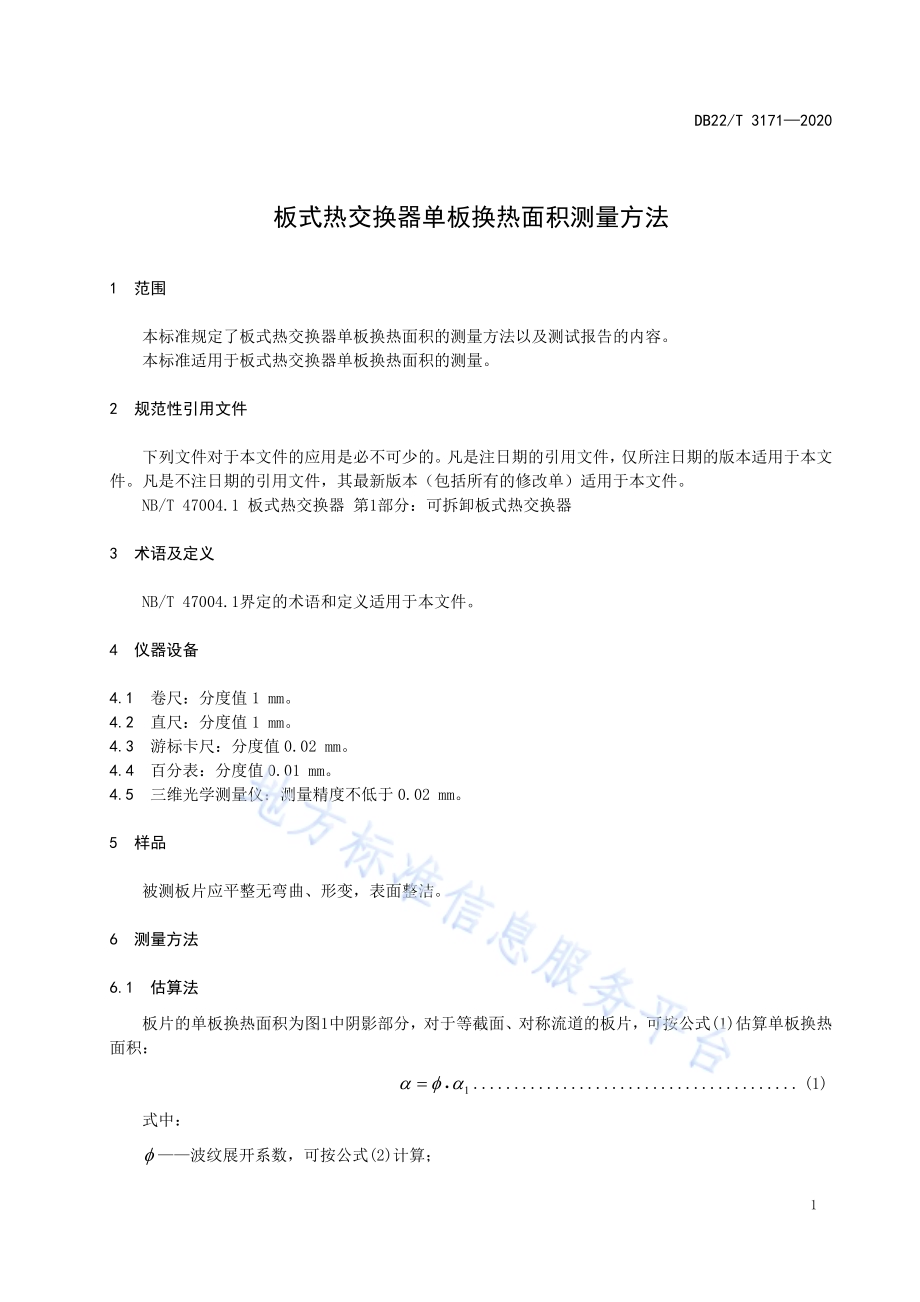

ICS 71.120.30 J 75 DB22 吉林省地方标准 DB 22/T 31712020 板式热交换器单板换热面积测量方法 Measuring method for single heat transfer area of a plate heat exchanger 2020-10-14发布 2020-10-30实施吉林省市场监督管理厅 发布 DB22/T 31712020 I 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由吉林省工业与信息化厅提出并归口。本标准起草单位：国家热交换产品质量监督检验中心。本标准主要起草人：王乃晶 刘超 张志超 于鹏 王二龙。DB22/T 31712020 1 板式热交换器单板换热面积测量方法 1 范围 本标准规定了板式热交换器单板换热面积的测量方法以及测试报告的内容。本标准适用于板式热交换器单板换热面积的测量。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。NB/T 47004.1 板式热交换器 第1部分：可拆卸板式热交换器 3 术语及定义 NB/T 47004.1界定的术语和定义适用于本文件。4 仪器设备 4.1 卷尺：分度值 1 mm。4.2 直尺：分度值 1 mm。4.3 游标卡尺：分度值 0.02 mm。4.4 百分表：分度值 0.01 mm。4.5 三维光学测量仪：测量精度不低于 0.02 mm。5 样品 被测板片应平整无弯曲、形变，表面整洁。6 测量方法 6.1 估算法 板片的单板换热面积为图1中阴影部分，对于等截面、对称流道的板片，可按公式(1)估算单板换热面积：1.(1)式中：波纹展开系数，可按公式(2)计算；DB22/T 31712020 2 1 板片中参与换热的投影面积，可按公式(3)计算，单位为平方米（m2）。图1 tt.(2)式中：t 波纹节距表面长度（如图2所示），单位为毫米（mm）；t波纹节距（如图2所示），单位为毫米（mm）。图2 W P 1L L.(3)式中：PL 纵向角孔边距（如图1所示），可按公式(4)行计算，单位为毫米（mm）；DB22/T 31712020 3 WL 板片宽度（如图1所示），可按公式(5)行计算，单位为毫米（mm）。P PD L LV.(4)式中：VL 纵向角孔中心距（如图1所示），单位为毫米（mm）；PD 角孔直径（如图1所示），单位为毫米（mm）。P H WD L L.(5)式中：HL 横向角孔中心距（如图1所示），单位为mm。6.2 分块计算法 6.2.1 如图 3 所示，板片换热面积由区域 AFE+BCD 和区域 ABDE 组成。根据公式（1）计算出总换热面积。图3 6.2.2 当区域 AFE+BCD 与区域 ABDE 波纹节距相差较大时，应分别计算换热面积，二者相加。6.3 三维光学测量法 6.3.1 被测板片应放置在测量平台上，并保证放置自然，无弯曲形变。测量平台应稳固无晃动。6.3.2 在被测板片测量面表面选择标识点，标识点应选择在波纹斜面或平面处。标识点保证平整，均匀放置。区域 AFE 和BCD 标识点间距不大于 50 mm，区域 ABDE标识点间距不大于 80 mm。6.3.3 选取垫片槽内侧作为测量边界，热交换器单板换热面积为边界内部区域的面积。DB22/T 31712020 4 7 测试报告 测试报告应包括以下内容：委托方；承担测试方；测试产品技术数据；测试目的和要求；测试方法；测试说明；测试结果。A _
