被动式超低能耗建筑用钢质复合防盗安全门通用技术条件DB13／T 5142-2019.pdf

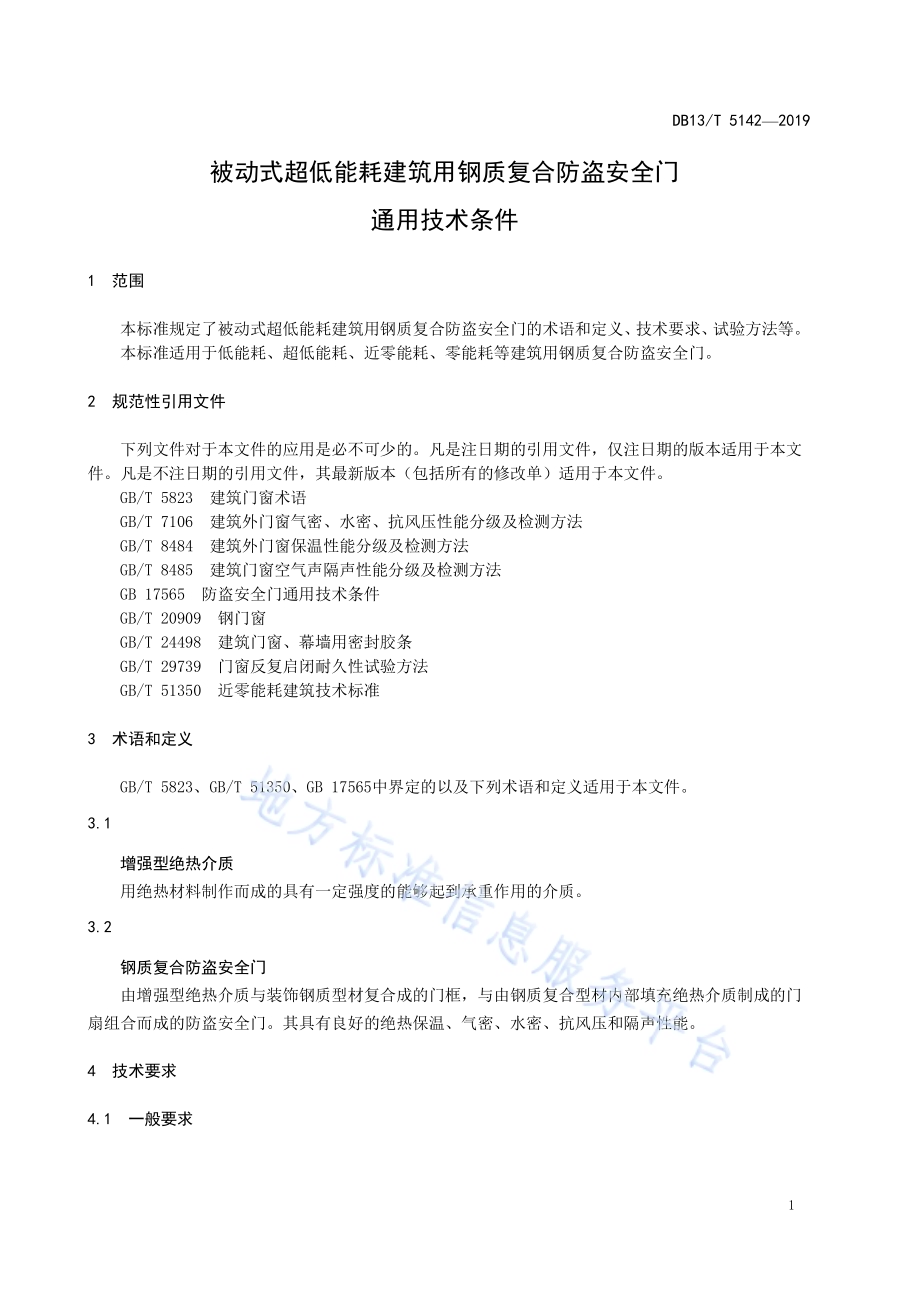

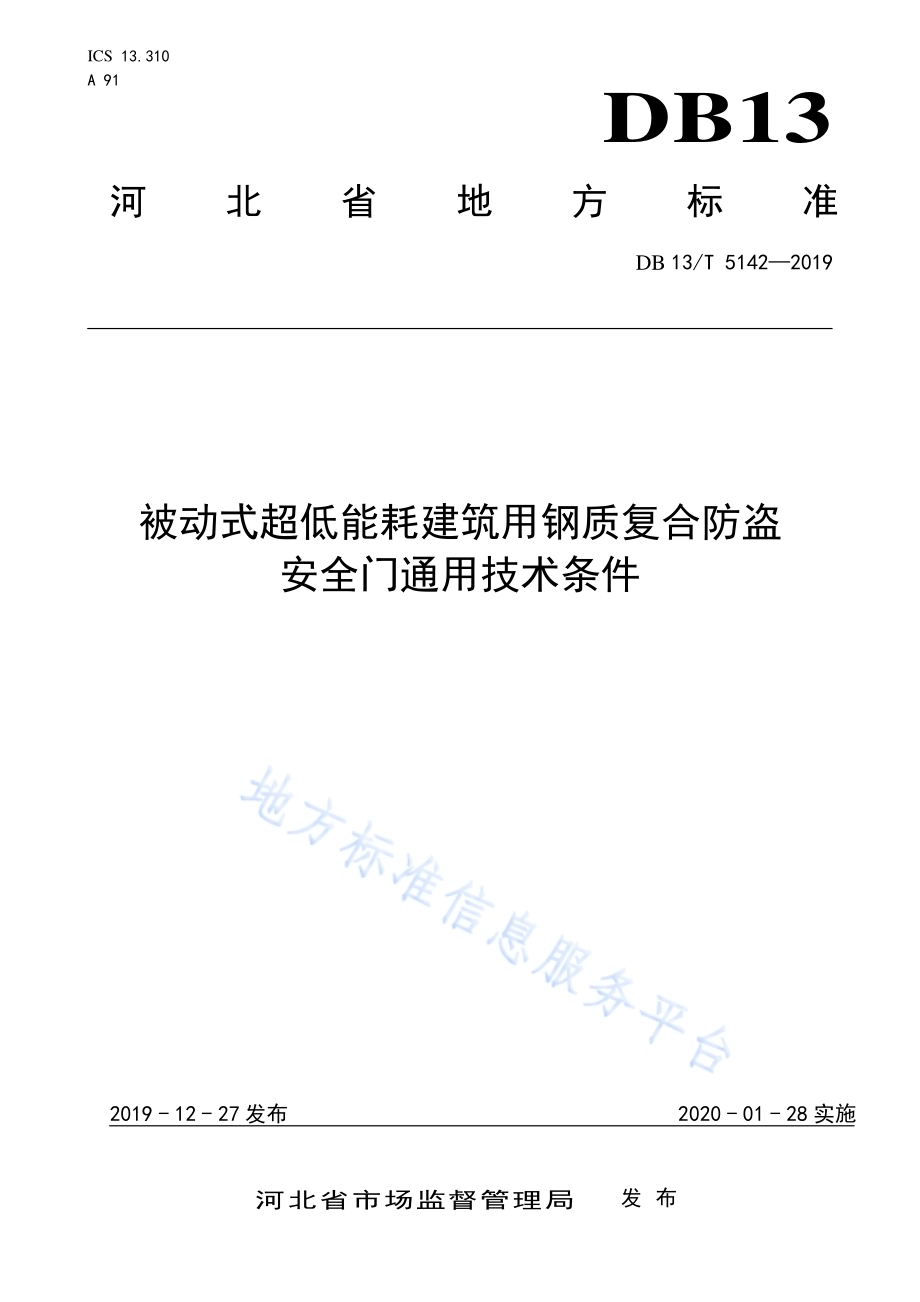

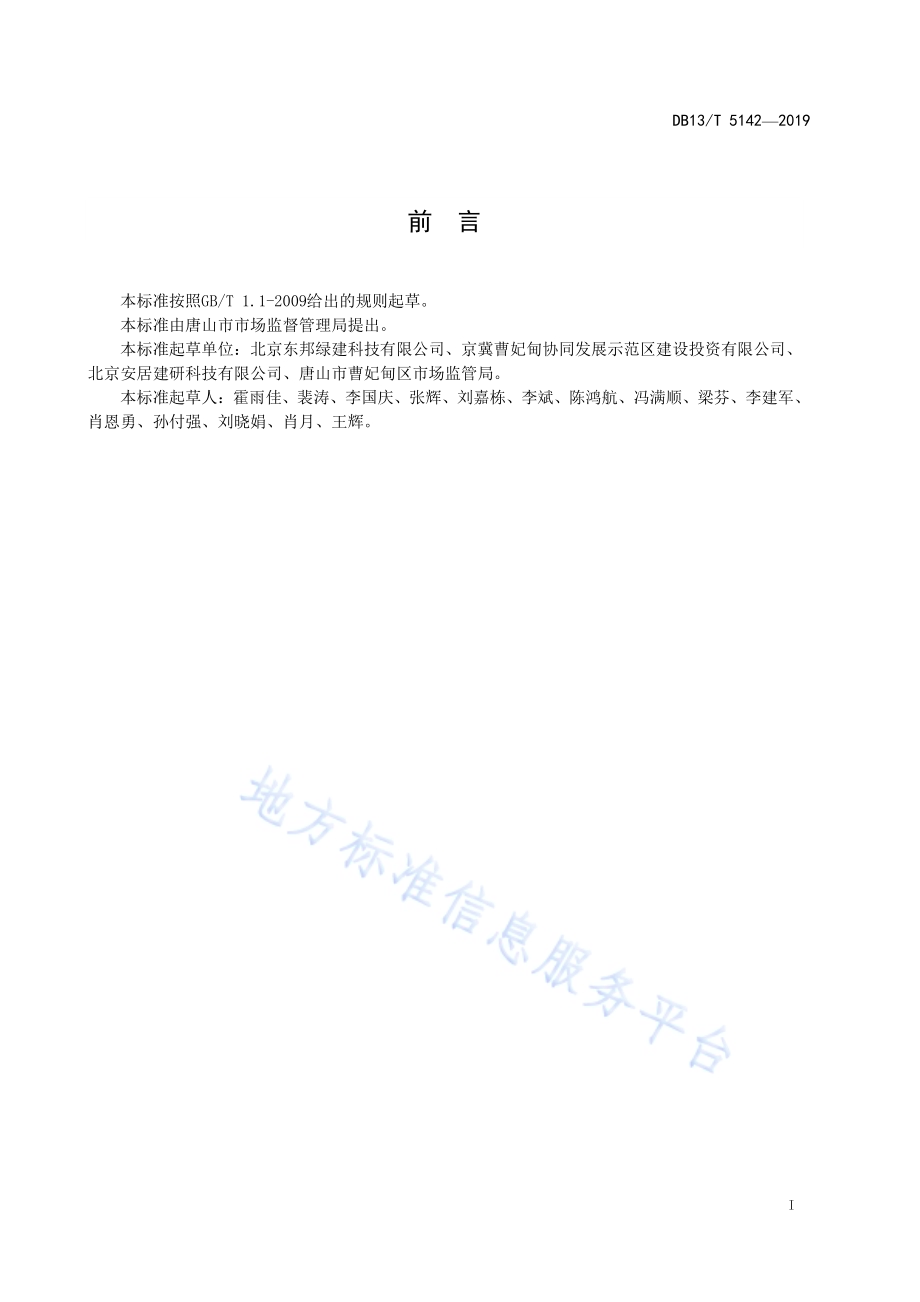

ICS 13.310 A 91 DB13 河北省地方标准 DB 13/T 5142 2019 被动式超 低能耗建 筑用钢质 复合防盗 安全门通 用技术条 件 2019-12-27 发布 2020-01-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5142 2019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由唐 山市 市场 监督 管理局 提出。本标准 起草 单位：北 京东 邦绿建 科技 有限 公司、京 冀曹妃 甸协 同发 展示 范区 建设投 资有 限公 司、北京安 居建 研科 技有 限公 司、唐 山市 曹妃 甸区 市场 监管局。本标 准 起草 人：霍 雨佳、裴涛、李 国庆、张辉、刘 嘉栋、李 斌、陈 鸿航、冯 满顺、梁 芬、李 建军、肖恩勇、孙 付强、刘 晓娟、肖月、王 辉。DB13/T 5142 2019 1 被 动式超 低能耗建 筑用 钢 质复合防 盗安全 门 通 用技术 条件 1 范围 本标准 规定 了被 动式 超低 能耗建 筑用 钢质 复合 防盗 安全门 的术 语和 定义、技 术要求、试 验方 法 等。本标准 适用 于低 能耗、超 低能耗、近 零能 耗、零能 耗等建 筑用 钢质 复合 防盗 安全门。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文 件。GB/T 5823 建 筑门 窗术 语 GB/T 7106 建 筑外 门窗 气 密、水 密、抗风 压性 能分 级及检 测方 法 GB/T 8484 建 筑外 门窗 保 温性能 分级 及检 测方 法 GB/T 8485 建 筑门 窗空 气 声隔声 性能 分级 及检 测方 法 GB 17565 防盗 安全 门通 用技术 条件 GB/T 20909 钢 门窗 GB/T 24498 建 筑门 窗、幕墙用 密封 胶条 GB/T 29739 门 窗反 复启 闭耐久 性试 验方 法 GB/T 51350 近 零能 耗建 筑技术 标准 3 术语和 定义 GB/T 5823、GB/T 51350、GB 17565 中 界定 的以 及下 列术语 和定 义适 用于 本文 件。3.1 增强型 绝热 介质 用绝热 材料 制作 而成 的具 有一定 强度 的能 够起 到承 重作用 的介 质。3.2 钢质复 合防 盗安 全门 由增强 型绝 热介 质与 装饰 钢质型 材复 合成 的门 框，与由钢 质复 合型 材内 部填 充绝热 介质 制成 的 门扇组合 而成 的防 盗安 全门。其具 有良 好的 绝热 保温、气密、水 密、抗风 压和 隔声性 能。4 技术要 求 4.1 一般要 求 DB13/T 5142 2019 2 4.1.1 被动式 超低 能耗 建筑 用钢 质复合 防盗 安全 门（以下 简称为 被动 门）所用 板材、原材 料、主要 构件及五 金附 件应 符合 相关 标准规 定。4.1.2 被动门 应根 据要 求选 用烤 漆、喷 塑、覆膜 等工 艺进 行表面 处理。4.2 外 观 4.2.1 门框、门扇 构件 表面 应平 整光洁、无 明显 凹痕 或机 械损伤。4.2.2 涂层应 均匀、平 整、光滑、无明 显色 差，不宜 有堆 漆、麻 点、气泡、漏 涂以 及流淌 等现 象。4.2.3 密封件 外观 应光 滑、无扭 曲变形，表 面无 裂纹、无 气泡、无明 显杂 质及 其他 缺陷，颜色 均匀 一致。4.2.4 紧固件 应安 装牢 固，不应 有滑丝、脱 扣现 象。4.3 材料与 附件 4.3.1 填充材 料 4.3.1.1 门扇填 充材 料应 是无 毒、无味、防潮、耐 腐蚀 的绝 热保温 材料。4.3.1.2 门框的 框腔 内为 增强 型绝 热介质，应 是无 毒、无味、防潮、耐 腐蚀 的绝 热保 温材料。4.3.2 钢材 应符合GB 17565 中5.4规定。4.3.3 铰链 应符 合GB 17565 中5.9 规 定。4.3.4 锁具 应符 合GB 17565 中5.10 规 定。4.3.5 4 密封 件 密封件 应接 头严 密、表面 平整、无咬 边现 象，应经 国家认 可授 权检 测机 构检 验合格，其 性能 应 符合GB/T 24498 规 定。4.4 尺寸偏 差与 配合 公差 应符合 GB 17565 中5.5 规 定。4.5 防盗安 全要 求 应符合GB 17565 中5.6规定。4.6 永久性 标识 应符合GB 17565 中5.3规定。4.7 悬端吊 重性 能 DB13/T 5142 2019 3 应符 合GB 17565 中5.7 规 定。4.8 撞击障 碍物 性能 应符合GB 17565 中5.8规定。4.9 电气安 全要 求 应符合GB 17565 中第5.11 规定。4.10 物理性 能指 标 4.10.1 水密性 能 被动门 用于 建筑 外墙 时水 密性能 应不 低于GB/T 7106(表1)中规 定的6 级,用于 建 筑外门、室 内隔 墙时应不 低于5级。表 1 水密 性能 分级 单位为帕 分级 1 2 3 4 5 6 指标值P 100P 150 150 P 250 250P 350 350 P 500 500P 700 P 700 注：6 级应给出700Pa 的具 体值，使用于受热带风暴和台风袭击地区的建筑。4.10.2 气密性 能 被动门 的气 密性 能应 不低 于GB/T 7106(表2)中 规定 的8级。表 2 气密 性能 分级 分级 1 2 3 4 5 6 7 8 单位缝长指标值m3/（m.h）4.0q1 3.5 3.5 q1 3.0 3.0q1 2.5 2.5 q1 2.0 2.0 q1 1.5 1.5q1 1.0 1.0q10.5 q1 0.5 单位面积指标值m3/（m2.h）12q2 10.5 10.5 q29.0 9.0q2 7.5 7.5 q2 6.0 6.0 q2 4.5 4.5q2 3.0 3.0q21.5 q2 1.5 4.10.3 空气隔 声性 能 被动门 的空 气声 隔声 性能 应不低 于GB/T 8485(表3)中规定 的3 级。表 3 空气 声隔 声性 能分 级 单位为分贝 分级 外门、窗的分级指标值 内门、窗的分级指标值 1 20Rw+Ctr 25 20 Rw+Ctr 25 2 25Rw+Ctr 30 25 Rw+C 30 3 30Rw+Ctr 35 30 Rw+C 35 4 35Rw+Ctr 40 35 Rw+C 40 5 40Rw+Ctr 45 40 Rw+C 45 6 Rw+Ctr 45 Rw+C 45 注1：用于对建筑内机械、设备噪声源隔声的建筑内门窗，对中低频噪声宜用外门窗的指标值进行 分级；对中高频噪声 仍可采用内门窗的指标值进行分级。注2：当Rw+Ctr 或者Rw+C 45dB 时，应给出具体数值。DB13/T 5142 2019 4 4.10.4 保温性 能 被动门 的保 温性 能应 不低 于GB/T 8484(表4)中 规定 的9级。表 4 保温 性能 分级 单位为每 瓦平方米开 分级 1 2 3 4 5 6 7 8 9 10 指标值 K 5.0 5.0 K4.0 4.0K3.5 3.5K3.0 3.0K2.5 2.5K2.0 2.0K1.6 1.6K1.3 1.3K1.1 K 1.1 4.11 反复启 闭性 能 应符 合GB/T 20909 中6.6.13 规 定。5 试验方 法 5.1 试验样 品的 安装 被动门 应按 实际 使用 安装 状态，安装 在试 验设 备上 或专用 的试 验固 定支 架上，然后 进行 功能 检 查和其他 试验。5.2 外观 目测。5.3 材料 5.3.1 填充材 料 5.3.1.1 门扇填 充材 料应 提供 国家 认可授 权检 测机 构出 具有 效的相 应检 验报 告。5.3.1.2 门框框 腔内 为增 强型 隔热 介质，应提 供国 家 认 可授 权检测 机构 出具 有效 的相 应检验 报告。5.3.2 钢材 按GB 17565 中6.5 规 定进 行。5.3.3 铰链 按GB 17565 中6.10 规 定进 行。5.3.4 锁具 按GB 17565 中6.11 规 定进 行。5.3.5 密封件 目测。5.4 尺寸偏 差与 配合 公差 按GB 17565 中6.6 规 定进 行。5.5 防盗安 全要 求 DB13/T 5142 2019 5 按GB 17565 中6.7 规 定进 行。5.6 永久性 标识 按GB 17565 中6.4 规定 进 行。5.7 悬端吊 重性 能 按GB 17565 中6.8 规定 进 行。5.8 撞击障 碍物 性能 按GB 17565 中6.9 规定 进 行。5.9 电气安 全要 求 按GB 17565 中6.12 规定 进行。5.10 物理性 能 5.10.1 水密性 能 按GB/T 7106 的 规定 进行。5.10.2 气密性 能 按GB/T 7106 的 规定 进行。5.10.3 空气隔 声性 能 按GB/T 8485 的 规定 进行。5.10.4 保温性 能 按GB/T 8484 的 规定 进行。5.11 反复启 闭性 能 按GB/T 29739 的 规定 进行。DB13/T 5142 2019 6 参 考 文 献 1 GB/T 9158 建 筑门 窗 力学性 能检 测方 法 2 GB 50096 住宅 设计 规范 3 GB 50189 公共 建筑 节能设 计标 准 4 DB13(J)/T 177 被动式 低能 耗居 住建 筑节 能设计 标准 5 DB13(J)185 居住 建 筑节能 设计 标准（节 能75%）6 DB13(J)/T 273 被动式 超低 能耗 居住 建筑 节能设 计标 准 7 JGJ 26 严 寒和 寒冷 地区居 住建 筑节 能设 计标 准 8 JGJ 75 夏 热冬 暖地 区居住 建筑 节能 设计 标准 9 JGJ 134 夏热 冬冷 地 区居住 建筑 节能 设计 标准(附条文 说明)_
