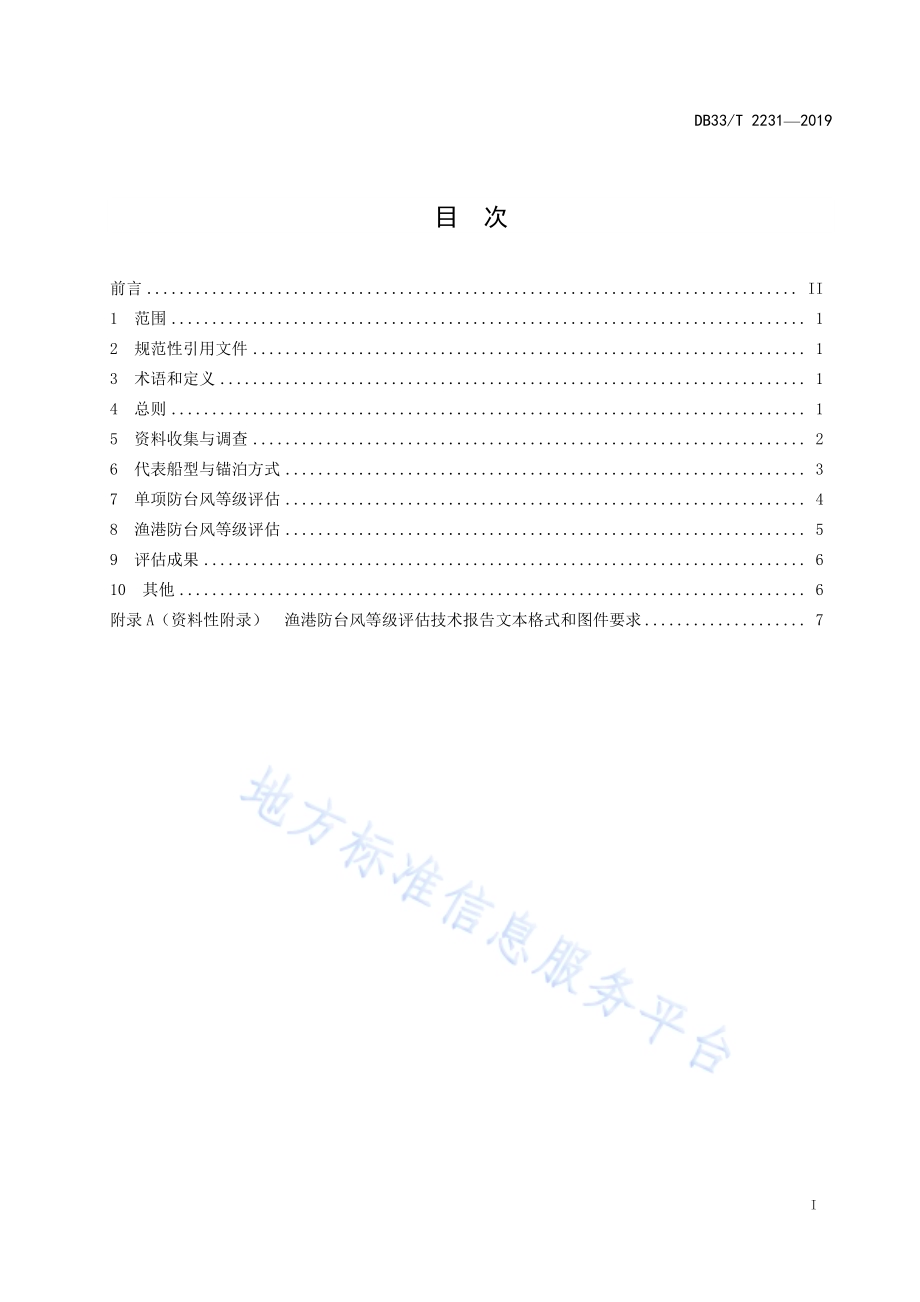

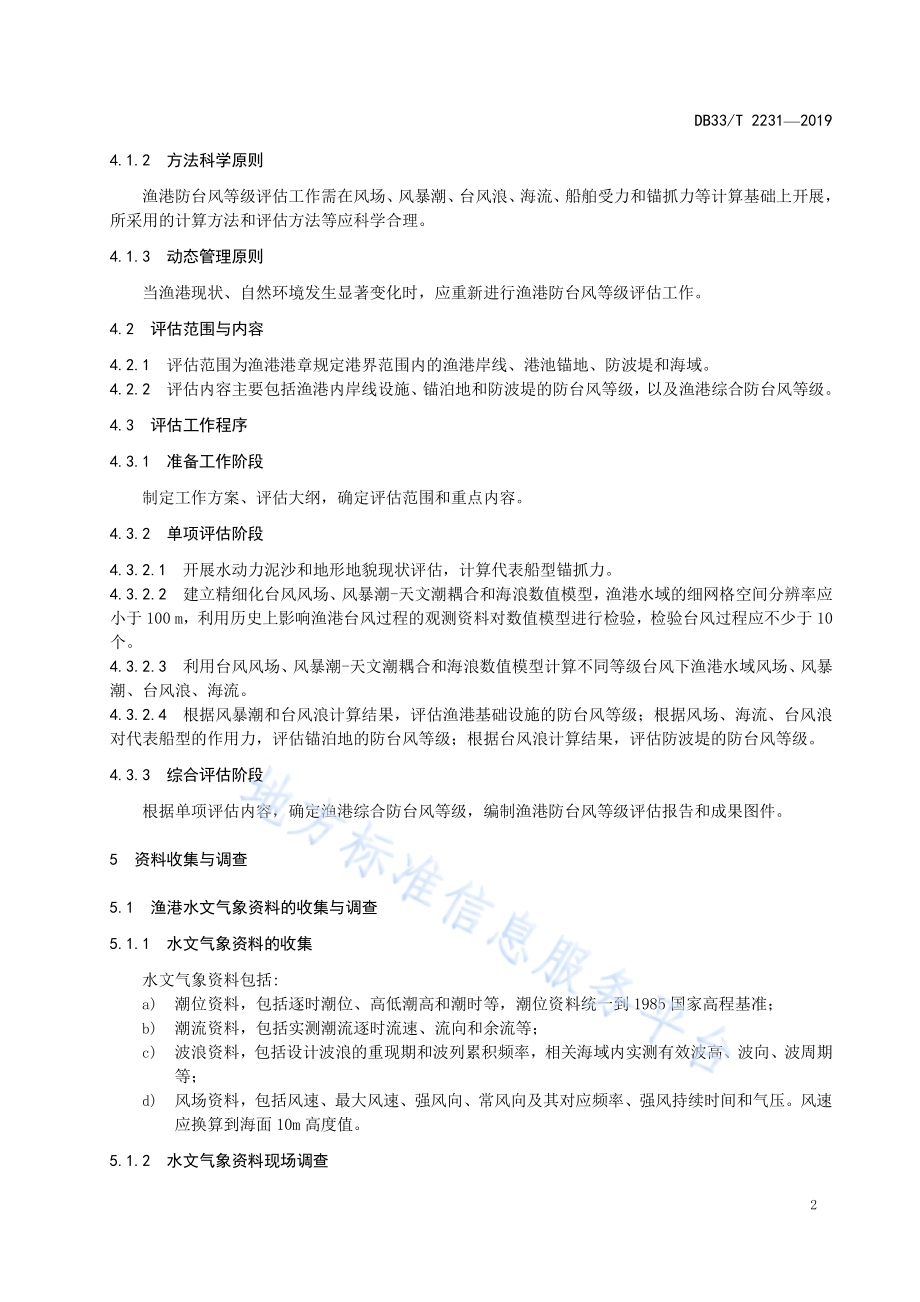

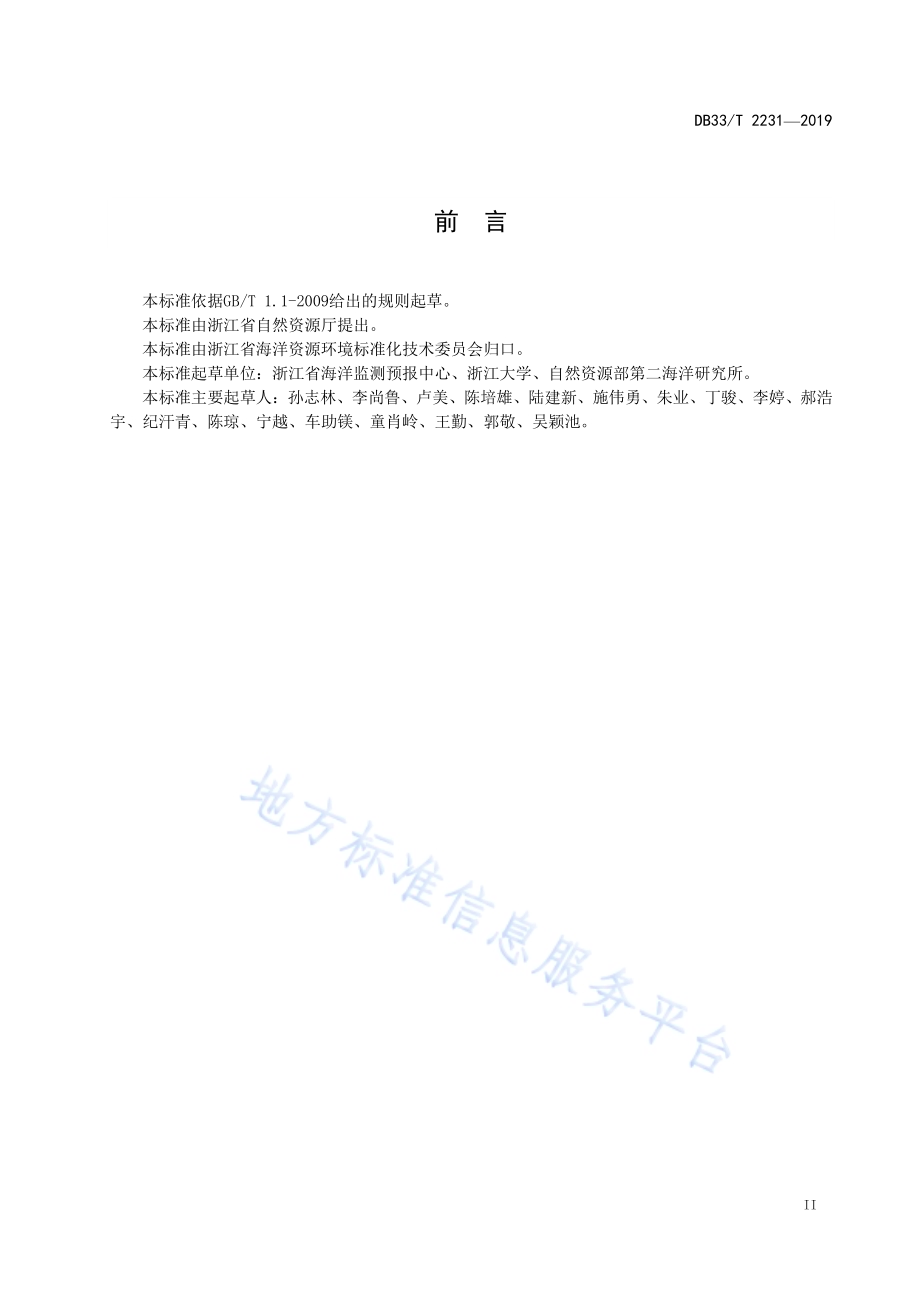

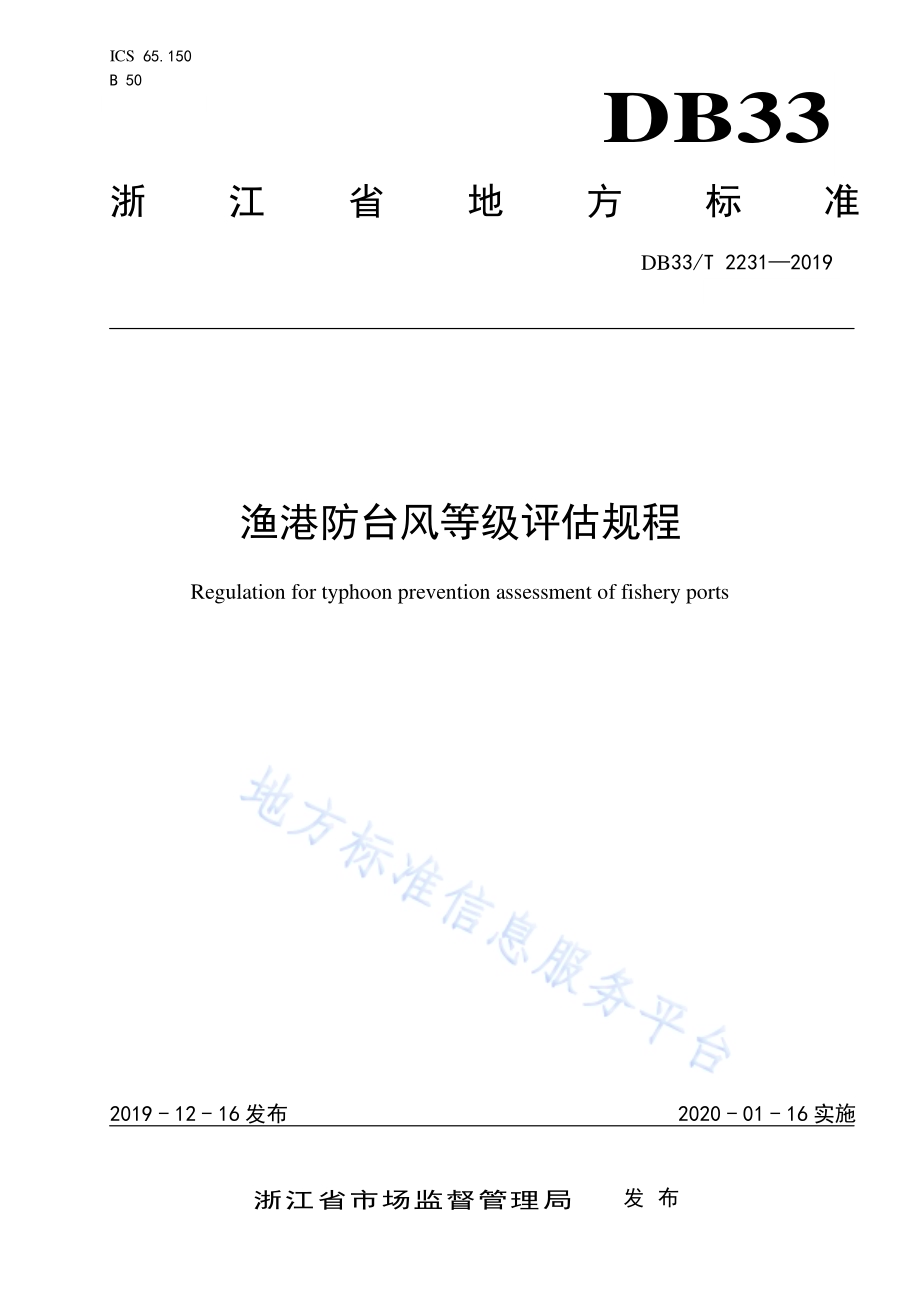

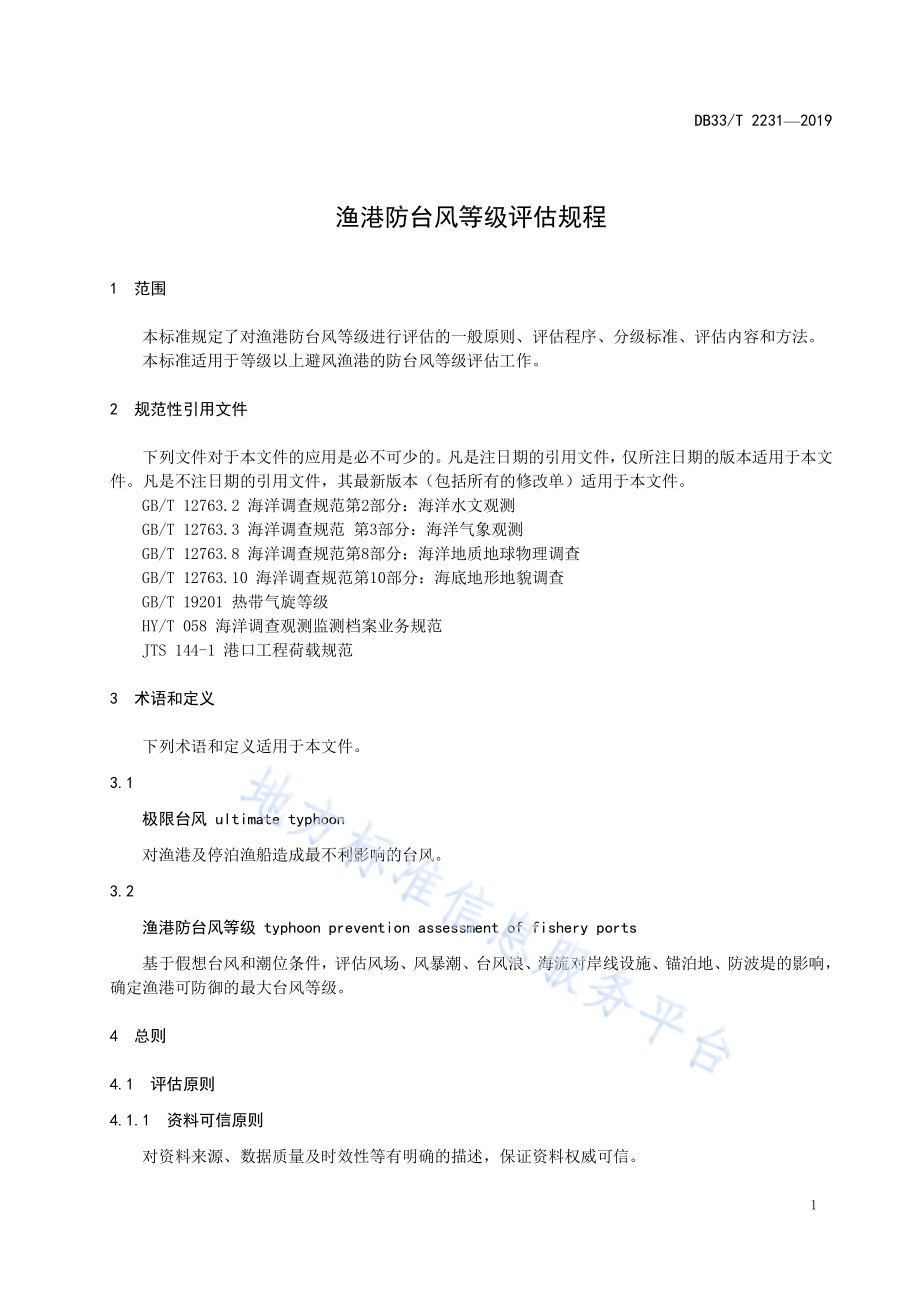

ICS 65.150 B 50 DB33 浙江省 地 方 标 准 DB33/T 2231 2019 渔港防台 风等级评 估 规程 Regulation for typhoon prevention assessment of fishery ports 2019-12-16 发布 2020-01-16 实施 浙 江 省 市 场 监 督 管 理 局 发布 DB33/T 2231 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总则.1 5 资 料收 集与 调查.2 6 代 表船 型 与 锚泊 方式.3 7 单项 防 台风 等级 评估.4 8 渔 港防 台 风 等级 评估.5 9 评 估成 果.6 10 其他.6 附录A（资 料性 附录）渔港防 台风 等级 评估 技术 报告文 本格 式和 图件 要求.7 DB33/T 2231 2019 II 前 言 本标准 依据GB/T 1.1-2009 给出的 规 则 起草。本标准 由浙 江省 自然 资源 厅提出。本 标准 由浙 江省 海洋 资源 环境标 准化 技术 委员 会归 口。本标准 起草 单位：浙 江省 海洋监 测预 报中 心、浙江 大学、自然 资源 部第 二海 洋研究 所。本 标准 主要 起草 人：孙志 林、李 尚鲁、卢 美、陈培 雄、陆 建新、施 伟勇、朱 业、丁 骏、李婷、郝 浩宇、纪 汗青、陈 琼、宁越、车助 镁、童肖 岭、王勤、郭敬、吴 颖池。DB33/T 2231 2019 1 渔 港防台 风等级评 估规程 1 范围 本标准 规定 了对 渔港 防台 风等级 进行 评估 的一般 原 则、评估 程 序、分级 标准、评估 内容 和方 法。本标准 适用 于等 级以 上避 风 渔港 的防 台风 等级 评估 工作。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 12763.2 海洋 调查 规 范第2 部分：海 洋水 文观 测 GB/T 12763.3 海洋 调查 规 范 第3 部分：海 洋气 象观 测 GB/T 12763.8 海洋 调查 规 范第8 部分：海 洋地 质地 球 物理调 查 GB/T 12763.10 海洋 调查 规范第10部 分：海底 地形 地貌调 查 GB/T 19201 热 带气 旋等 级 HY/T 058 海洋 调查 观测 监 测档案 业务 规范 JTS 144-1 港口 工程 荷载 规范 3 术语和 定 义 下列术 语和 定义 适用 于本 文件。3.1 极限台 风 ultimate typhoon 对渔港 及停 泊渔 船造 成最 不利影 响的 台风。3.2 渔港防 台风 等级 typhoon prevention assessment of fishery ports 基于假 想台 风和 潮位 条件，评估 风场、风 暴潮、台 风 浪、海 流对 岸线 设施、锚 泊 地、防 波堤 的影 响，确定渔 港可 防御 的最 大台 风等级。4 总则 4.1 评估原 则 4.1.1 资料可信 原则 对资料 来源、数 据质 量 及 时效性 等有 明确 的描 述，保证资 料权 威可 信。DB33/T 2231 2019 2 4.1.2 方法科 学原则 渔港 防 台风 等级 评估 工作 需在风 场、风暴 潮、台风 浪、海流、船 舶受 力 和 锚抓 力 等计算 基础 上开 展，所采用 的计 算方 法和 评估 方法等 应科 学合理。4.1.3 动态管 理原 则 当 渔港 现状、自 然环 境发 生显著 变化 时，应重 新进 行 渔港 防台 风等 级 评 估工 作。4.2 评估范 围与 内容 4.2.1 评估范 围为 渔港 港章 规定 港界范 围内 的渔 港岸线、港池锚 地、防波 堤 和 海域。4.2.2 评估内 容 主 要包 括 渔 港内 岸线设 施、锚泊 地 和 防波 堤 的防 台风 等级，以 及渔 港 综合 防台 风 等级。4.3 评估工 作程序 4.3.1 准备工 作阶 段 制定工作 方案、评估 大纲，确定 评估 范围 和重点 内 容。4.3.2 单项评 估阶 段 4.3.2.1 开展水 动力 泥沙 和地 形地 貌现状 评估，计 算 代 表船 型 锚抓 力。4.3.2.2 建立精 细化 台风 风场、风 暴潮-天文 潮耦 合和 海浪 数 值模型，渔 港水 域的 细网 格空间 分辨 率 应小于100 m，利 用历 史上 影 响渔港 台风 过程 的观 测 资 料对数 值模 型进行 检验，检验台 风过 程应 不少 于 10个。4.3.2.3 利用台 风风 场、风暴 潮-天 文潮耦 合和 海浪 数值 模型 计算不 同等 级台 风下 渔港 水域 风 场、风 暴潮、台 风浪、海 流。4.3.2.4 根据风 暴潮 和台 风浪 计算 结果，评估 渔港 基础 设施 的防台 风等级；根据 风场、海流、台 风浪对代表 船型 的作 用力，评 估锚泊 地的 防台 风等级；根据 台 风浪 计算 结果，评 估防波 堤的 防台 风等级。4.3.3 综合评 估阶 段 根据单 项 评 估内 容，确定 渔港综 合防 台风 等级，编 制渔港 防台 风 等 级评 估报 告 和成 果图 件。5 资料收 集与 调查 5.1 渔港水 文气 象资 料的 收集 与调查 5.1.1 水文气 象资 料的 收集 水文气 象资 料包 括:a)潮位资 料，包括 逐时 潮位、高低 潮高 和潮 时等，潮位 资料 统一 到1985 国家 高 程基准；b)潮流资 料，包括 实测 潮流 逐时流 速、流向 和余 流等；c)波浪资 料，包括 设计 波浪 的重现 期 和 波列 累积 频率，相关 海域 内实 测有 效波高、波向、波 周期等；d)风场资 料，包括 风速、最 大风速、强 风向、常风 向 及其对 应频 率、强风 持续 时间 和 气压。风速应换算 到海 面 10m 高度 值。5.1.2 水文气 象资 料 现 场调 查 DB33/T 2231 2019 3 如缺少 评估 海域 水文 气象 资料，应开 展补 充调 查。调查内 容包 括流 速、流向、潮位、波 高、波向、波周期、风 速、风向 等要素，调 查方 法应 按照GB/T 12763.2、GB/T 12763.3 的 要求执 行。5.2 渔港岸 线设 施 资 料的 收集 与调查 5.2.1 岸线设 施 资 料的 收集 护岸、码头 设计 资料 包括 结构型式、高程 和 总 平面 布置 等，高 程资料 统一 到1985 国 家高 程基 准。5.2.2 岸线设 施 现 场调 查 对 渔港 港界 范围 内 护 岸、码头的 升级、受损、沉降 和 修复 状况 进行 实地 勘查 和 测量。5.3 渔港锚 泊地 资料 的收 集 和 调查 5.3.1 锚泊地 资料 的收 集 锚泊地 资料 包括:a)地形资料，包括 渔港 海 域 最新 水 下地 形 图、渔港 附 近海域 历史 海图、渔港 陆 域地形 与 总 平面 布置图等。水下 地形 图时 效 宜为最 近三 年，对 于冲 淤 变化不 大的 渔港 可采 用近 五年的 资料，比例尺不低 于1:5000；b)底质资 料，包括 渔港 海域 最新的 底质 调查 资料，时 效宜为 最近 十年；c)停泊渔 船资 料，包括 渔港 内可停 泊渔 船的 船型、船 长、型 宽、型深、空 满载 吃水、空载 渔船 受风面积、数 量 等。5.3.2 锚泊地 现场 调查 5.3.2.1 若渔港 地形 资料 不满 足评估 要求 时，应按 照 GB/T 12763.10 的 要求 进行 水深 测量。5.3.2.2 评估渔 港水 域一 般应 作底 质取样 调查，用 以确 定锚 抓力计 算所 需的 特征 参数。调查 方法 应按照GB/T 12763.8 的 要求 执 行，底 质取 样点 应为 台风 期间停 泊渔 船的 位置。5.3.2.3 调查台 风期 间渔 港内 船舶 停靠数 量和 停靠 方式，并 拍摄现 场照 片、录像。5.4 渔港防 波堤 资料 的收 集 与 调查 5.4.1 防波堤 资料 的收 集 防波堤 资料包 括防 波堤结构 型式、高程、总 平面布 置、设 计荷载，设 计波要 素、潮位、风速 和校核波要 素、潮 位、风速 等。5.4.2 渔港防 波堤 现场 调查 对 渔港 港界 范围 内各 防波 堤的升 级、受损、沉 降和 修复状 况 进 行实 地 勘 查和 测量。5.5 渔港台 风期 间灾 害资 料的 收集 渔港历 史上 台风 期间 的受 灾情况，包 括渔 船受 损情 况、防 波堤 受损 情况、码 头护岸 设施 受损 情 况、台风暴 潮漫 堤受 淹面 积、伤亡人 口、受灾 人口 等。6 代表船 型与 锚泊 方式 6.1 代表船型 DB33/T 2231 2019 4 选用的 代表 船型 参数 如表1，代表 船型 的选 取应 结合 当地渔 港主 流渔 船实 际情 况确定。表1 选用的 代表 船型 参数 代表船型 总长(m)型宽(m)型深(m)艉吃水(m)干舷(m)大型 32.2 6.7 3.5 3.05 0.6 中型 16 4.2 1.35 1.4 0.19 小型 7.59 3 0.85 0.616-6.2 锚泊方 式 渔船 锚 泊方 式主要 有 以下 几种：单 锚泊、多 船平行 锚泊、首 尾 一字 锚泊、X 型锚泊、倒 八字 锚泊、系缆锚 泊等。7 单项 防 台风 等级 评估 7.1 极限台 风设 计 极限台 风的 设计 应综 合考 虑渔港 位置、形 状、朝向 等基本 特征 和历 史台 风情 况，通 过台 风风 场、风暴潮-天文潮耦合和海浪 数 值模拟对台风 参数进行比 选，计算设定等级台风影 响下渔港内的 风场、风暴潮、台 风浪、海 流，确定 可能对 渔港 造成 最 高 潮位、最大 船舶 作用 力、最不 利海浪 分布 的台 风系 列。7.2 渔港岸线 设 施防 台等 级评 估 7.2.1 评估内容 按照GB/T 19201，模拟9 级至17级 极限 台风，叠 加近10 年来 每年6 月9月 的平 均 高潮位、平均潮 位、平均低 潮位，基于 精细化 台风风 场、风 暴潮-天文 潮 耦合和 海浪数 值模 型 计算 渔港及 周围海 域 风 场、风暴潮、台风 浪、海流。7.2.2 评估方法 根据码 头、护 岸等 岸线 设 施的设 计 参数 和 实 际升级 与沉降、受损 情况，利用 风暴潮-天文 潮耦 合 和海浪数 值模 型分 几种 工况 计算获 得天 文潮、风 暴 潮 和台风 浪 耦 合形 成的 风暴 高潮位，计 算风 暴 高 潮 位 和二分之 一有 效波 高之 和，小于岸 线设 施高 程的 最高 台风等 级为 岸线 设施 防台 风等级。当 岸线 设 施 高 程 差别较大 时，可以 进行 分岸 段评估，评 估结 果按 最低 防台等 级确 认。7.3 渔港锚 泊 地 防台 等级 评估 7.3.1 评估内 容 根据收 集和调 查的 数据资 料，基 于精细 化台 风风场、风暴 潮-天 文潮耦 合 和 海 浪数值 模型，模拟 极限台风 下渔 港不 同区 域 风 场、风 暴潮、台 风浪、海 流，计算 代 表船 型 在 不同 区域的 作用 力与 系 缆 力，评估渔港 锚泊 地防 台等 级。7.3.2 评估方法 7.3.2.1 根据台 风风 场、风 暴潮-天 文潮耦 合和 海浪 数值 模型 模拟结果，结合 JTS 144-1 和渔港 底质 资料，并通 过代 表船 型实 测 锚抓力，基于 台风 期间 实 际停泊 方式，计算 代表 船 型在给 定极限 台 风下 受到 的作用力 和系 缆力。DB33/T 2231 2019 5 7.3.2.2 将锚抓 力与 作用 力进 行比 较、缆 绳破 断力 与系 缆力 进行比 较，以渔 船不 发生 走锚或 断缆 的最高台风 等级 作为 渔港 锚泊 地防台 等级。当 底质 或停 泊方式 存在 较大 空间 差异 时，可 以进 行 分 区域 评 估，评估结 果 按 最低 防台 等级 确认。7.3.3 有效避 风面 积分 析 根据不 同等级 台风 下渔港 内 海浪 数值 模 型模 拟 结果，以有 效波高 小 于1.0 m 为 泊稳条 件，计 算不 同台风等 级下 渔港 有效 避风 面积。7.4 渔港防 波堤 防 台 风等 级评估 7.4.1 评估内 容 根据收 集和 调查 的数 据资 料，基 于精 细化 海浪 数值 模 型，模拟 极 限台 风下 渔港 内 及周围 海域 台风 浪。7.4.2 评估方法 根据不 同等 级台 风下 区域 内 海浪 数值 模型 模拟 结果，将防 波堤 堤前 波要 素与 设计波 要素 进行 比 较，以不超 过设 计波 要素 的最 高台风 等级 作为 防波 堤的 防台风 等级。8 渔港防 台风 等级 评估 8.1 评估等 级确 定 8.1.1 单项等 级 单项 等 级按 岸线 设施、锚 泊地、防波 堤三 个单项 防 台风等 级中 最低 防台 等级 确定。8.1.2 综合等 级 综合等 级按 各单 项防 台风 等级加 权平 均得 到，岸 线 设施、锚泊 地和 防波 堤单 项防台 等级 权重 系 数 为（A1,A2,A3），A1=0.3，A2=0.45，A3=0.25；对 于没 有防波 堤的 渔港，岸 线设 施和锚 泊地 单项 防台 等级权 重 系 数为（B1,B2）,B1=0.4，B2=0.6。渔 港 综合 防台 风 等 级水 平 分优 秀、良好、一 般和 较 差四 级，与综合防 台风 等级 对应 关系 如表2。表2 渔港综 合防 台等 级水 平 序号 渔港综合防台等级水平 防台风等级 1 优秀 15、16、17 2 良好 13、14 3 一般 11、12 4 较差 9、10 8.2 分析及 建议 对评估 结果 进行 合理 性分 析，并 提出 提 高 渔港 防台 风能力 的对 策和 措施。9 评估成 果 渔港防 台风 等级 评估 技术 报告应 全面、系 统地 反映 评估工 作成 果，渔港 防台 风等级 评估 成果 图 件 应DB33/T 2231 2019 6 便于相 关行 政管 理部 门使 用,文 本编 写格 式及 图件 要 求 参照 附录 A。10 其他 渔港防 台风 等级 评估 应根 据自然 环境 变化、社会 经 济发展、关键 技术 创新 等 因素适 时进 行更 新；当渔港现 状 发 生显 著变 化时 重新评 估。DB33/T 2231 2019 7 附 录 A（资料 性附 录）渔港防 台风 等级 评估 技术 报告文 本格 式和 图件 要求 A.1 封面 渔港防 台风 等级 评估 报告 封面包括 项 目名 称、报告 编制单 位全 称 和 日期。A.2 封二 封里包 括项 目名 称、委托 单位全 称、承担 单位 全称（加 盖 公章）、项 目负 责 人、技 术负 责人、报告编写人 员及 主要 参与 人员。A.3 目录 报告应 有目 录页，置 于前 言之前。A.4 前言 前言包 括任 务来 源、任务 工作背 景、任务 工作 内容 和主要 成果 简介 等。A.5 正文 技术报 告正 文编 写内 容大 纲如下：第1 章 项目 区 域概 况，内容包 括自 然环 境概 述、区域社 会经 济概 况及 发展 规划等；第2 章 资料 收 集与 分析，内容包 括 水 文气 象资 料、岸线设 施资 料、锚泊 地资 料、防 波堤 资料、历史台 风期 间受 灾资 料等 描述；第3 章 数 值模 型建 立及 验 证；第4 章 极 限台 风构 建及 计 算；第5 章 渔 港单 项防 台风 等级 评估，内容 包括 渔 港 岸 线设施 防台 风 等 级评 估、渔港锚 泊地 防台风等级 评估、渔港 防 波堤 防台风 等级 评估；第6 章 渔 港防 台风 等级 评 估，内容 包括 渔港 防台 风等级 确定、评 估结 果 合 理性分 析；第7 章 结 论和 建议，内 容 包括 评估 结论 和针 对评 估结果 提出 具有 可操 作性 的建议。A.6 封底 印刷版 报告 宜有 封底。封 底可放 置任 务承 担单 位的 名称和 地址 或其 他相 关信 息，也 可为 空白 页。A.7 图件要 求 图件应 包括 渔港 港界 图、渔港总 平面 布置 图、渔港 水工平 面布 置图、渔 港码 头断面 图、渔港 防 波 堤DB33/T 2231 2019 8 断面图、渔 港地 理位 置图、渔港 水深 地形 图、渔港 数模流 场图、渔 港数 模波 高分布 图。不同 极 限 台风下的锚地 泊稳 安全 区域 分布 图、岸 线防 台 风 等级 分布 图、港 池防 台 风 等级 分布 图 等。
