有机废气净化装置臭氧释放量检测技术要求DB13／T 5147-2019.pdf

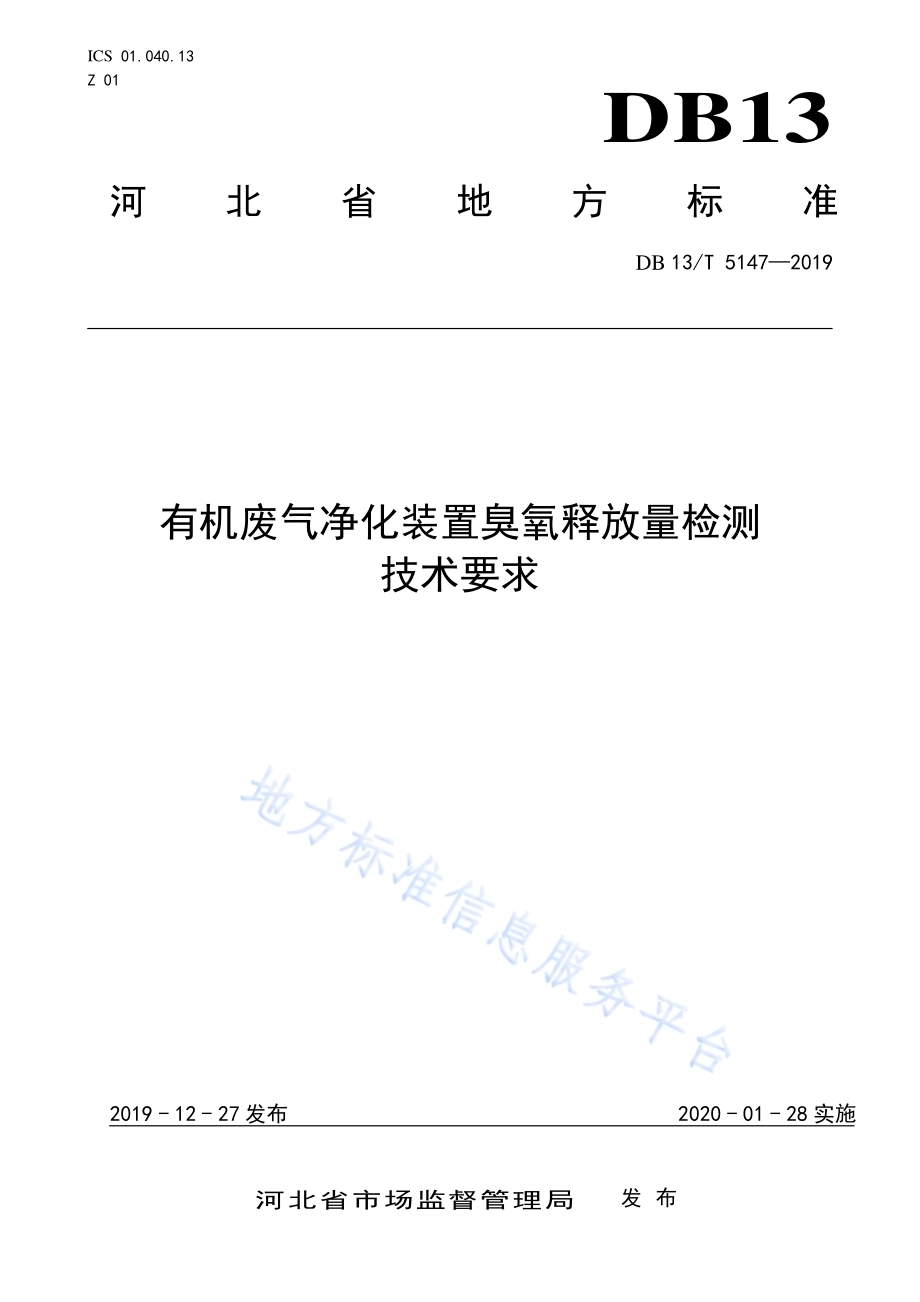

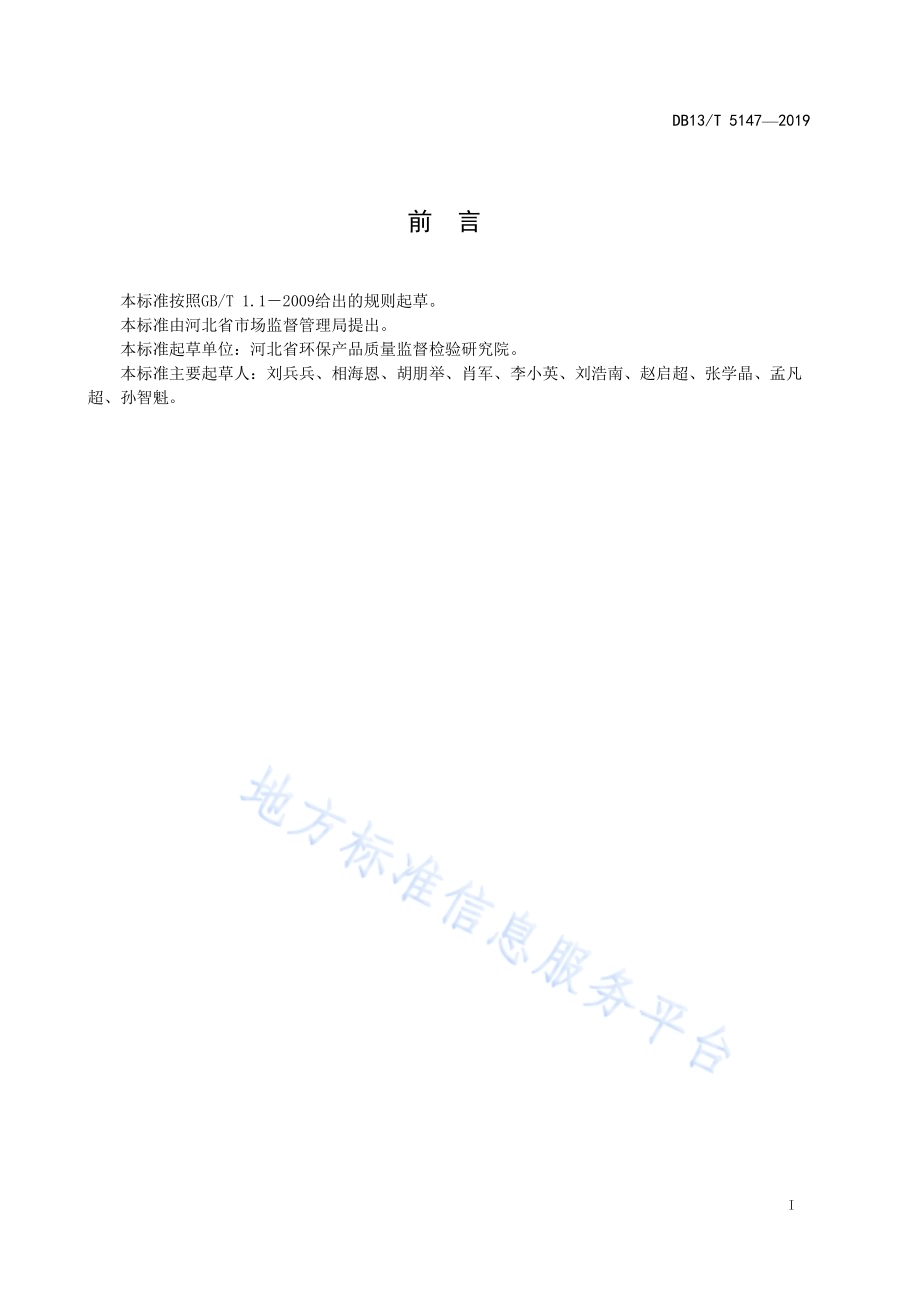

ICS 01.040.13 Z 01 DB13 河北省地方标准 DB 13/T 5147 2019 有机废气 净化装置 臭氧释放 量检测 技术要求 2019-12-27 发布 2020-01-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 5147 2019 I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由河 北省 市场 监督 管理局 提出。本标准 起草 单位：河 北省 环保产 品质 量监 督检 验研 究院。本标准 主要 起草 人：刘兵 兵、相 海恩、胡 朋举、肖军、李 小英、刘 浩南、赵 启超、张学 晶、孟 凡超、孙 智魁。DB13/T 5147 2019 1 有 机废气 净化装置 臭氧释 放量检测 技术要 求 1 范围 本标准 规定 了 有 机废 气净 化装置 排气 筒臭 氧释 放量 和结构 释放 量检 测 方 法。本标准 适用 于工 业 用 有机 废气净 化装 置产 生臭 氧的 检测。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 37397 臭 氧校 准分 析仪 HJ/T 55 大气 污染 物 无 组 织排放 监测 技术 导则 HJ/T 397 固定 污染 源废 气监测 技术 规范 HJ 504 环 境空 气 臭氧 的测定 靛 蓝二 磺酸 钠分 光光度 法 HJ 590 环 境空 气 臭氧 的测定 紫 外光 度法 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 有机废 气净 化装 置 利用一 种或 多种 净化 原理 去除或 降低 废气 中有 机物 含量的 装置。3.2 臭氧释 放量 有机废 气 净 化装 置在 运行 过程中 产生 并通 过排 气筒 或结构 间缝 隙向 外界 释放 出的 臭 氧的 量。4 仪器和 设备 4.1 臭氧 分 析仪，应符合 HJ 590 中6.1 的规定。4.2 臭氧校 准分 析仪，应 符 合GB/T 37397 的 规定。4.3 空气采 样器，流 量范 围 0.1 L/min 1 L/min，流量 可 调，恒 流误 差小 于5%设 定值。4.4 分光光 度计，可 于波 长 610 nm 处测 量吸 光度，配 有20 mm 光程 比色 皿。4.5 采样管 路，采 样管 路应 采 用玻璃、聚四 氟乙 烯等 不 与臭氧 起化 学反 应的 惰性 材料，应 具备 颗粒 物过滤器 和除湿 装 置。5 有组织 臭氧 释放 量检 测 DB13/T 5147 2019 2 5.1 检测位 置和 检测 点 检测位 置和 检测 点应 符合HJ/T 397 中5 的要 求。5.2 参数的 测定 5.2.1 排气温 度的 测定 应符合HJ/T 397 中6.1 的 规 定。5.2.2 排气中 水分 含量 的测 定 应符合HJ/T 397 中6.2 的 规 定。5.2.3 排气流 速、流量 的测 定 应符合HJ/T 397 中6.5 的 规 定。5.3 仪器准 备 检测前 应对 臭氧 分析 仪进 行校准，依据HJ 590 中7.1 的规定 进行。5.4 检测步 骤 5.4.1 检测系 统的 连接 和安 装 按仪器 使用 说明 书连 接管 路，连 接采 样管、颗 粒物 过滤器、除 湿装 置和 臭氧 分析仪，连 接管 路 要尽可能 短，低温 环境 下检 测 时，为避 免采 样管 路内 水分冷 凝，应对 管路 进行 加热。5.4.2 采样和 检测 开始检 测前，应 将待 测有 机废气 净化 装置 调节 至正 常工作 状态，待 运行 稳定 后进行 检测。将 测 定仪采样 管前端 置 于排 气筒 中 采样 点上，堵 严采 样孔，使之 不漏 气。启动 抽气 泵，以 测定 仪规 定的 采 样流量取样 测定，待 测 定仪 稳定 后，按 分钟 保存 测定 数据，取连续5 分钟 15 分 钟测定 数据 的平 均值，作为一次 测量 值。一次 测量 结束后，依照 仪 器说 明 书 的 规定 用 零 气清 洗仪 器。取得 测 量结 果后，用零气清洗测 定仪，待 其示 值回到 零点 附近 后，关机 断电，结束 测定。5.5 结果计 算 5.5.1 排放浓 度计 算 排放浓 度 按 公式（1）计 算：（1）式中：标 准状 态下 臭氧 的质 量浓度，mg/m3；仪 器读 数，采样 温度、压力 条件 下臭 氧的 浓度，mg/m3；采 样时 的压 力，kPa；采 样时 的 排 气温 度，。DB13/T 5147 2019 3 检 测 前应 对 有机 废 气净 化装 置 服务 厂 房内 的 有机 废气 成 分进 行 确认，依据HJ 590 中 附录C 排除 干扰。5.5.2 排放 速 率计 算 臭氧排 放速 率以 单位 小时 臭氧的 排放 量表 示，其单 位为kg/h。臭氧 排放 速率 按 公式（2）计 算：（2）式中：G 臭氧 排放 速率，kg/h；标 准状 态下 臭氧 的质 量浓度，mg/m3；F 排气 筒测 定断 面面 积，m2；V 排气 筒测 定断 面湿 排气平 均流 速，m/s；大 气压 力，kPa；排 气静 压，kPa；排 气温 度，；排 气中 水分 体积 分数，%。6 结构臭 氧释 放量 检测 6.1 检测点 位 和 频次 有机废 气净 化装 置一 般根 据服务 厂房 的实 际情 况进 行安装，安 装环 境和 位置 不尽相 同。检测 时 应在释放 源 上 风向 设置 参照 点，采 样点 位应 设置 于有 机废气 净化 装置 外围0.5 m 处，装 置所 释放 臭氧 对人员存在 潜在 危害 的位 置，如人员 操作 区、检 修区、人员通道 等。采样 频次 按 照HJ/T 55 中4 的 要求 进行。6.2 采样和 检测 结构臭 氧释 放量 检测 臭氧 浓度 检 测依 据HJ 590 或HJ 504 中 规定 的方 法 进 行。6.3 结果计算 结构臭 氧 释 放量 臭氧 浓度 结果计算 按5.5.1 进 行并 扣 除参照 点臭 氧浓 度，检 测结 果以各 区域 臭氧 浓度最大 值报 出，并采 用示 意图注 明采 样点 位。7 质量保 证和 质量 控制 仪器应 每年 送国 家授 权的 计量部 门进 行计 量溯 源。每次测 定前 需进 行零 点校 准。每次测 定前 应检 查管 路气 密性。检测过 程中 应确 保测 孔密 封，避 免改 变原 有流 场。DB13/T 5147 2019 4 检测过 程中 应统 一机 废气 净化装 置运 行状 态（运行 档位、装置 服务 厂房 生产 状况和 产生 的有 机 废气主要 成分）信 息，避免 不同运 行工 况产 生 的 结果 差异。
