成都市城市轨道交通线网导向系统设计导则DB5101／T 9-2018.pdf

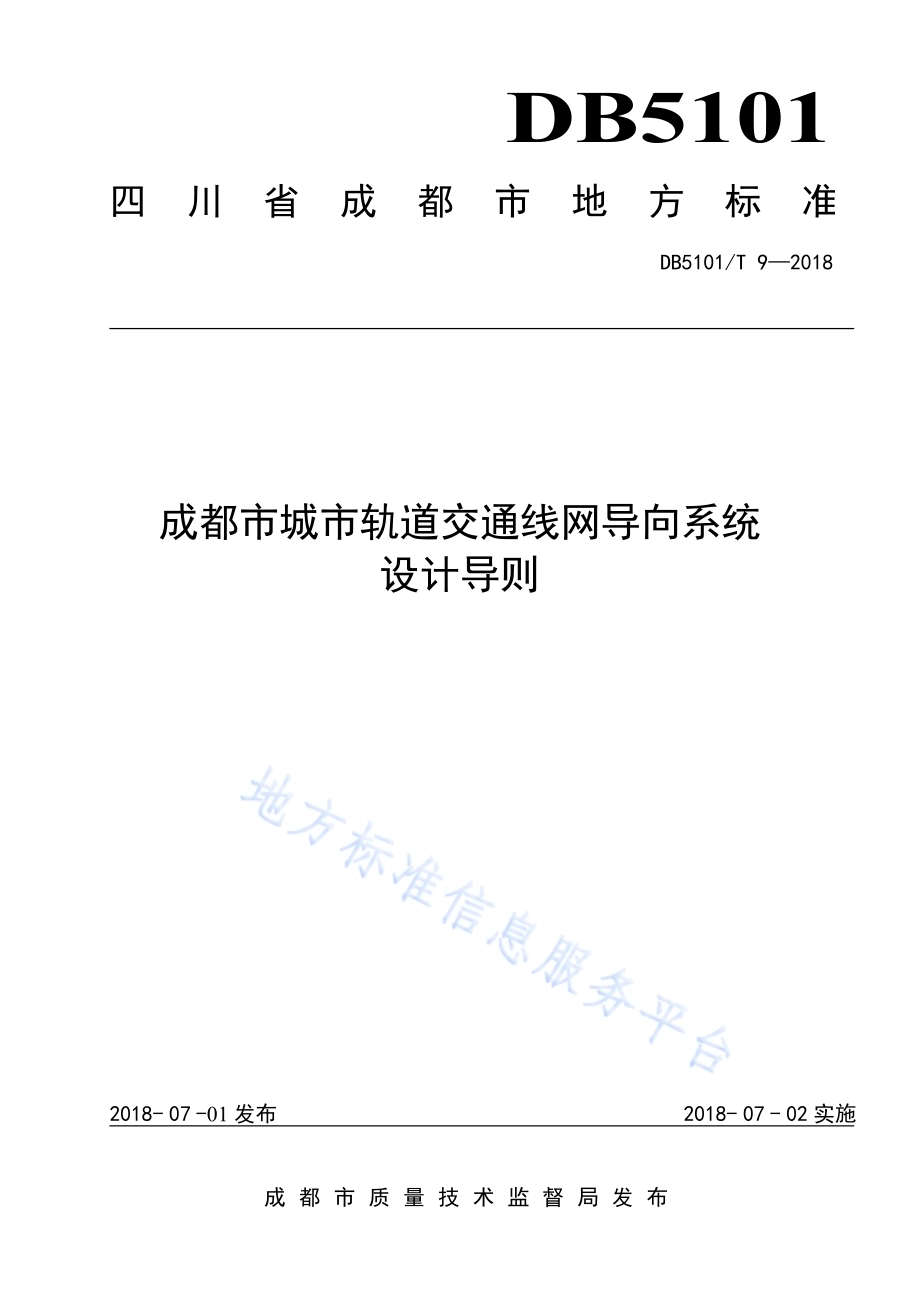

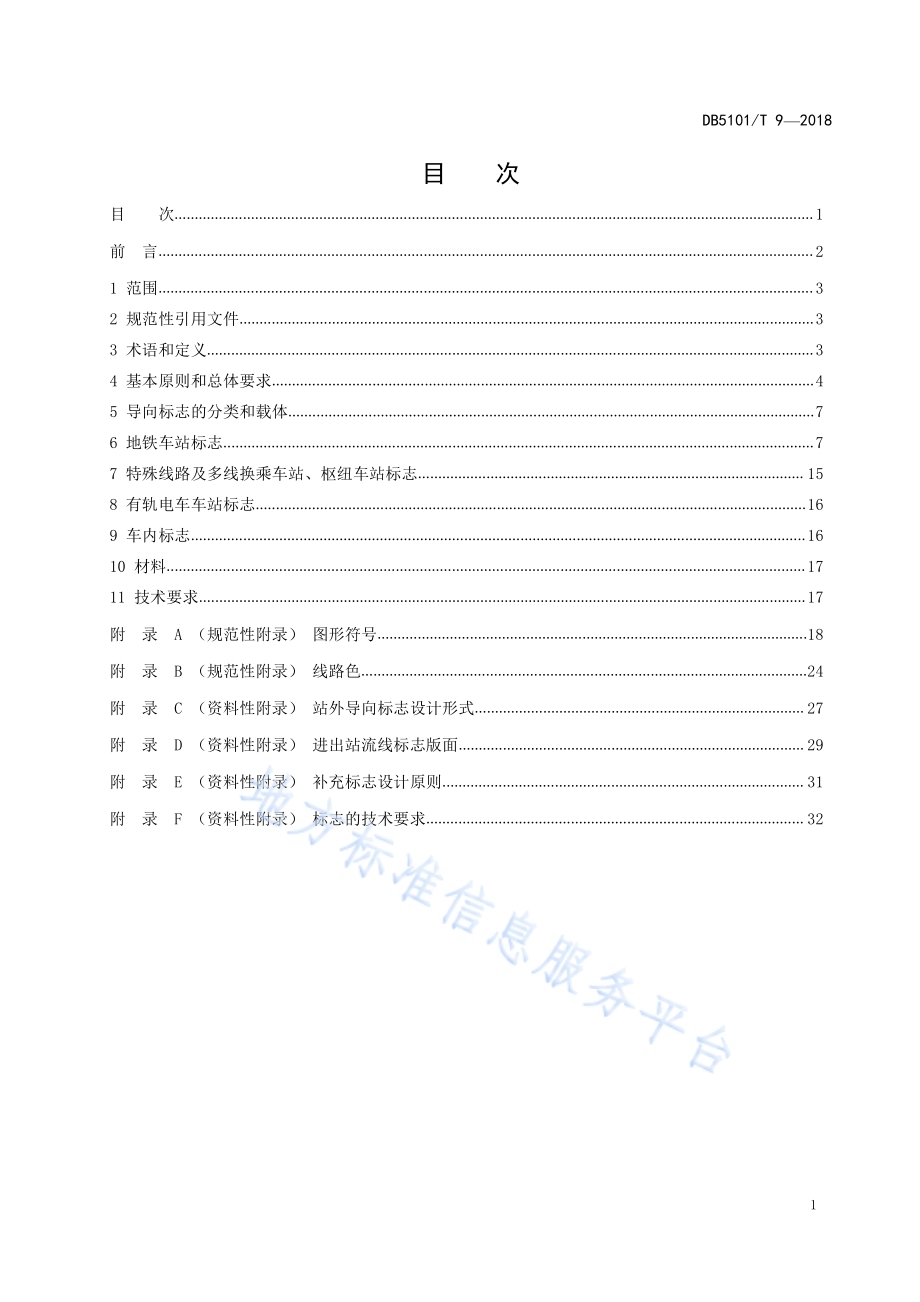

DB5101四 川 省 成 都 市 地 方 标 准D B 5 1 0 1/T 9 2 0 1 8成 都 市 城 市 轨 道 交 通 线 网 导 向 系 统设 计 导 则2 0 1 8-0 7-0 1 发 布 2 0 1 8-0 7-0 2 实 施成 都 市 质 量 技 术 监 督 局 发 布D B 5 1 0 1/T 9 2 0 1 81目 次目 次.1前 言.21 范 围.32 规 范 性 引 用 文 件.33 术 语 和 定 义.34 基 本 原 则 和 总 体 要 求.45 导 向 标 志 的 分 类 和 载 体.76 地 铁 车 站 标 志.77 特 殊 线 路 及 多 线 换 乘 车 站、枢 纽 车 站 标 志.1 58 有 轨 电 车 车 站 标 志.1 69 车 内 标 志.1 61 0 材 料.1 71 1 技 术 要 求.1 7附 录 A（规 范 性 附 录）图 形 符 号.1 8附 录 B（规 范 性 附 录）线 路 色.2 4附 录 C（资 料 性 附 录）站 外 导 向 标 志 设 计 形 式.2 7附 录 D（资 料 性 附 录）进 出 站 流 线 标 志 版 面.2 9附 录 E（资 料 性 附 录）补 充 标 志 设 计 原 则.3 1附 录 F（资 料 性 附 录）标 志 的 技 术 要 求.3 2D B 5 1 0 1/T 9 2 0 1 82前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 给 出 的 规 则 起 草。本 标 准 附 录 A、B 为 规 范 性 附 录，附 录 C、D、E、F 为 资 料 性 附 录。本 标 准 由 成 都 市 城 乡 建 设 委 员 会 提 出。本 标 准 由 成 都 轨 道 交 通 集 团 有 限 公 司、深 圳 市 中 世 纵 横 标 识 有 限 公 司 负 责 起 草。本 标 准 主 要 起 草 人：凌 喜 华、廖 理 明、谢 斌、孙 琼、陈 晶 晶、康 兆 然、谭 帮 生、兰 燕、周 建 忠、李刚、刘 慧、许 仕 林、梅 欢。D B 5 1 0 1/T 9 2 0 1 83成 都 市 城 市 轨 道 交 通 线 网 导 向 系 统 设 计 导 则1 范 围本 标 准 规 定 了 成 都 市 城 市 轨 道 交 通 线 网 导 向 系 统 设 计 导 则 的 术 语 和 定 义、基 本 原 则 和 总 体 要 求、导向 标 志 的 分 类 和 载 体、地 铁 车 站 标 志、特 殊 线 路 及 车 站 导 向 标 志、有 轨 电 车 车 站 标 志、车 内 标 志、材 料要 求。本 标 准 适 用 于 成 都 市 城 市 轨 道 交 通 车 站 及 车 内 的 导 向 系 统 设 计。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 版）适 用 于 本 文 件。G B/T 1.1 2 0 0 9 标 准 化 工 作 导 则 第 一 部 分 标 准 的 结 构 和 编 写G B 2 8 9 3 2 0 0 8 安 全 色G B 2 8 9 4 2 0 0 8 安 全 标 志 及 其 使 用 导 则G B/T 5 8 4 5.2 2 0 0 8 城 市 公 共 交 通 标 志 第 2 部 分：一 般 图 形 符 号 和 安 全 标 志G B 8 6 2 4 2 0 1 2 建 筑 材 料 及 制 品 燃 烧 性 能 分 级G B/T 1 0 0 0 1.1 2 0 1 2 标 志 用 公 共 信 息 图 形 符 号 第 1 部 分：通 用 符 号G B/T 1 0 0 0 1.3 2 0 1 1 标 志 用 公 共 信 息 图 形 符 号 第 3 部 分：客 运 货 运 符 号G B/T 1 0 0 0 1.9 2 0 0 8 标 志 用 公 共 信 息 图 形 符 号 第 9 部 分：无 障 碍 设 施 符 号G B 1 3 4 9 5.1 2 0 1 5 消 防 安 全 标 志G B/T 1 5 5 6 5.1 2 0 0 8 图 形 符 号 术 语 第 1 部 分：通 用G B/T 1 5 5 6 6.1 2 0 0 7 公 共 信 息 导 向 系 统 设 置 原 则 与 要 求 第 1 部 分：总 则G B/T 1 5 5 6 6.4 2 0 0 7 公 共 信 息 导 向 系 统 设 置 原 则 与 要 求 第 4 部 分：公 共 交 通 车 站G B 1 5 6 3 0 1 9 9 5 消 防 安 全 标 志 设 置 要 求G B/T 1 6 9 0 3.1 2 0 0 8 标 志 用 图 形 符 号 表 示 规 则 第 一 部 分：公 共 信 息 图 形 符 号 的 设 计 原 则G B/T 1 8 5 7 4 2 0 0 8 城 市 轨 道 交 通 客 运 服 务 标 志G B/T 1 9 0 9 5 2 0 0 8 生 活 垃 圾 分 类 标 志G B/T 2 0 5 0 1（所 有 部 分）公 共 信 息 导 向 系 统 导 向 要 素 的 设 计 原 则 与 要 求G B 3 0 2 4 0（所 有 部 分）公 共 服 务 领 域 译 写 规 范G B 5 0 1 5 7 2 0 1 3 地 铁 设 计 规 范D B 5 1 0 1 0 0/T 0 0 9 2 0 0 6 公 共 场 所 双 语 标 志 英 文 译 法 第 1 部 分：道 路 交 通 和 旅 游 景 点D B 5 1 0 1 0 0/T 1 2 9.1 2 0 1 3 成 都 市 道 路 指 路 标 志 系 统 第 1 部 分：总 则3 术 语 和 定 义G B/T 1 8 5 7 4 2 0 0 8 确 立 的 以 及 下 列 术 语 和 定 义 适 用 本 标 准。3.1D B 5 1 0 1/T 9 2 0 1 84付 费 区 p a i d a r e a车 站 内，乘 客 只 有 在 使 用 有 效 车 票 后 才 可 以 进 入 的 公 共 区 域。3.2非 付 费 区 n o n-p a i d a r e a车 站 内，乘 客 不 需 要 使 用 有 效 车 票 就 可 以 进 入 的 公 共 区 域。3.3进 站 流 线 i n c o m i n g l i n e乘 客 由 站 外 进 入 列 车 的 行 进 路 径。3.4出 站 流 线 o u t g o i n g l i n e乘 客 由 列 车 到 达 站 外 的 行 进 路 径。3.5换 乘 流 线 t r a n s f e r l i n e乘 客 在 站 内 下 车 后 选 线 乘 车 的 行 进 路 径。4 基 本 原 则 和 总 体 要 求4.1 基 本 原 则4.1.1 标 志 设 计 的 基 本 原 则 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.1 章 的 规 定。4.1.2 需 照 明 的 标 志 应 有 相 应 的 照 明 及 电 路 设 计，兼 做 消 防 疏 散 的 导 向 系 统 宜 采 用 一 级 负 荷。4.1.3 标 志 设 计 风 格 应 与 装 修 协 调，设 置 位 置 不 相 互 遮 挡。4.1.4 站 台 门 盖 板 上 列 车 运 行 方 向 标 志 应 参 照 站 台 门 盖 板 设 计。4.1.5 导 向 系 统 不 应 与 P I S 系 统 设 备 相 互 遮 挡。4.1.6 公 共 视 频 采 集 系 统 优 先 于 导 向 系 统，不 应 相 互 遮 挡。4.1.7 导 向 系 统 优 先 于 广 告 系 统，不 应 混 设。4.2 基 本 设 计 元 素4.2.1 字 体标 志 中 文 应 使 用 黑 体，英 文 和 数 字 使 用 A r i a l 字 体，字 体 宜 加 粗。4.2.2 图 形 符 号4.2.2.1 图 形 符 号 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.3.1、4.3.2、4.3.3、4.3.4、4.3.5 条 的 规 定。4.2.2.2 安 全 标 志 应 符 合 G B 2 8 9 4 2 0 0 8、G B 1 3 4 9 5.1 2 0 1 5 的 规 定。4.2.2.3 标 志 用 图 形 符 号 见 附 录 A。D B 5 1 0 1/T 9 2 0 1 854.2.3 颜 色4.2.3.1 安 全 标 志 的 颜 色 应 符 合 G B 2 8 9 3 2 0 0 8 的 规 定。4.2.3.2 标 志 的 底 色 宜 采 用 深 灰 色（色 号 为 P a n t o n e 4 2 5 C），用 于 车 站 位 置 标 志、悬 挂 式 标 志 和 安 全须 知、票 务 须 知、公 告 栏 标 志 的 底 色;附 着 式 标 志 底 色 宜 采 用 白 色；景 点 标 志 底 色 宜 采 用 棕 色；出 口 图符 的 底 色 应 采 用 绿 色（色 号 为 P a n t o n e 3 5 5 C）；信 息 主 体 的 图 案、文 字 及 数 字 宜 采 用 白 色（色 号 为 P a n t o n eW h i t e）。4.2.3.3 地 铁、有 轨 电 车 线 路 色 见 附 录 B。4.3 版 面 设 计 原 则4.3.1 版 面 设 计 原 则 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.3.1 5、4.3.1 6、4.3.1 7、4.3.1 8、4.3.1 9、4.3.2 0条 的 规 定。4.3.2 标 志 版 面 宜 包 括 箭 头、图 形 符 号、文 字 信 息 或 其 组 合，如 图 1 所 示。图 1 标 志 版 面 示 意4.4 标 志 的 照 明标 志 照 明 条 件 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.5 条 的 规 定。4.5 信 息 设 计 原 则4.5.1 信 息 的 命 名4.5.1.1 线 名、站 名 的 命 名线 名 及 站 名 按 照 城 市 相 关 主 管 部 门 批 复 执 行。4.5.1.2 出 入 口 编 号 的 命 名a)出 入 口 命 名：以 大 写 英 文 字 母 命 名，字 母“I”和“O”不 作 为 出 入 口 命 名。b)当 同 一 方 向 上 只 有 一 个 出 入 口 时，应 采 用 单 个 字 母 进 行 编 号；当 同 一 方 向 上 存 在 两 个 或 两 个 以上 的 出 入 口 时，则 采 取 字 母 与 数 字 的 组 合 进 行 编 号。c)出 入 口 编 号 原 则：以 上 行 为 横 坐 标 方 向，横 坐 标 逆 时 针 旋 转 9 0 为 纵 坐 标 方 向，第 一 象 限（0）为 起 点，逆 时 针 方 向 依 次 编 号。涉 及 到 多 条 线 路 的 换 乘 站，以 首 条 开 通 运 营 的 线 路 为 准 建 立 象限 图，如 图 2 所 示。D B 5 1 0 1/T 9 2 0 1 86上行方向1 24 3图 2 出 入 口 编 号 原 则d)建 设 时 预 留 未 建 的 出 入 口，应 预 留 出 入 口 编 号。e)新 增 非 预 留 出 入 口，在 车 站 现 有 出 入 口 英 文 编 号 的 基 础 上 顺 序 编 号，如 图 3 所 示。图 3 换 乘 站 及 预 留 出 入 口 编 号 原 则4.5.2 信 息 设 计 原 则4.5.2.1 悬 挂 式 出 口 标 志、附 着 式 出 口 标 志、车 站 所 在 街 区 导 向 图 应 增 加 车 站 周 边 信 息。4.5.2.2 车 站 周 边 信 息 包 含 出 入 口 与 出 入 口 相 邻 的 主 次 干 道、行 政 机 构、医 疗 设 施、旅 游 景 点、公 共设 施、公 共 场 所，信 息 可 结 合 表 达 通 道 内 的 附 属 设 施 如 卫 生 间、哺 乳 室、无 障 碍 电 梯 等。4.5.2.3 景 点 附 近 的 车 站 应 在 站 厅 出 站 流 线 上 设 置 景 点 导 向 标 志，应 包 括 景 点 名 称、景 点 距 最 近 出 入口 的 方 位 和 距 离，宜 包 括 景 点 标 志，可 采 用 悬 挂 式 或 附 着 式，景 点 导 向 标 志 底 色 应 采 用 棕 色、信 息（图形）宜 采 用 白 色，景 点 标 志 宜 排 列 在 景 点 导 向 标 志 版 面 的 左 侧，如 图 4 所 示。图 4 景 点 导 向 标 志 版 面D B 5 1 0 1/T 9 2 0 1 874.6 双 语 标 志标 志 采 用 中 英 文 双 语 表 达，标 志 信 息 的 英 文 译 法 按 G B 3 0 2 4 0、D B 5 1 0 1 0 0/T 0 0 9 2 0 0 6 执 行。4.7 标 志 的 大 小 及 位 置 设 定 原 则4.7.1 标 志 中 文 字 高 度 和 图 形 符 号 尺 寸标 志 中 文 字 高 度 和 图 形 符 号 尺 寸 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.3.1 1 条 的 规 定。4.7.2 标 志 位 置 的 设 定4.7.2.1 标 志 应 设 置 在 使 用 者 的 正 常 视 野 范 围 内，参 考 的 视 野 范 围 约 为 7 0（上 约 3 0，下 约 4 0）。4.7.2.2 站 内 地 面 应 连 续 设 置 疏 散 指 示 标 志。4.8 特 殊 车 站 标 志特 殊 车 站 标 志 外 观 可 单 独 设 计。5 标 志 的 分 类 和 载 体5.1 标 志 的 分 类5.1.1 按 区 域 分 类按 照 标 识 设 置 的 区 域 分 为 站 外 标 志、站 内 标 志 共 两 类。5.1.1.1 站 外 标 志站 外 标 志 分 为 站 外 导 向 标 志、车 站 位 置 标 志、运 营 时 间 标 志。5.1.1.2 站 内 标 志站 内 标 志 分 为 导 向 标 志、位 置 标 志、综 合 信 息 标 志、疏 散 指 示 标 志、无 障 碍 标 志、安 全 标 志。5.1.2 按 设 置 方 式 分 类标 志 的 设 置 方 式 分 类 应 符 合 G B/T 1 5 5 6 6.1 2 0 0 7 第 6.1 条 的 规 定。分 为 附 着 式、悬 挂 式、摆 放 式、柱 式、台 式、框 架 式、地 面 式，共 7 种 类 型。5.2 标 志 的 载 体标 志 的 载 体 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 第 4.4 条 的 规 定。6 地 铁 车 站 标 志6.1 站 外 标 志6.1.1 站 外 导 向 标 志6.1.1.1 宜 在 车 站 出 入 口 周 围 5 0 0 米 半 径 范 围 内 连 续 设 置 站 外 导 向 标 志，信 息 宜 包 括 地 铁 车 站 方 向、车 站 名 称、线 路 名 称 和 线 色 信 息。标 志 可 与 其 他 城 市 道 路、交 通 等 公 用 标 志 组 合 设 置。D B 5 1 0 1/T 9 2 0 1 886.1.1.2 站 外 导 向 标 志 形 式 及 设 置 原 则 见 附 录 C。6.1.2 车 站 位 置 标 志车 站 出 入 口 应 设 置 车 站 位 置 标 志，信 息 应 包 括 车 站 名 称、出 入 口 编 号，宜 包 括 线 路 名 称、线 路 色，车 站 位 置 标 志 应 采 用 发 光 标 志，设 置 形 式 宜 结 合 车 站 出 入 口 建 筑 条 件 确 定，地 面 有 上 盖 的 出 入 口 车 站 位置 标 志 设 置 于 出 入 口 门 楣 处，采 用 附 着 式，地 面 无 上 盖 的 出 入 口 车 站 位 置 标 志 设 置 于 出 入 口 附 近，采 用柱 式，如 图 5、图 6 所 示。图 5 出 入 口 有 上 盖 的 车 站 标 志图 6 出 入 口 无 上 盖 的 车 站 标 志6.1.3 车 站 运 营 时 间 标 志车 站 出 入 口 应 公 布 运 营 时 间，应 包 括 本 站 开 关 站 时 间、本 站 首 末 班 车 时 间，可 增 加 其 他 线 路 首 末 班车 时 间。6.2 站 内 标 志6.2.1 导 向 标 志6.2.1.1 乘 车 导 向 标 志D B 5 1 0 1/T 9 2 0 1 896.2.1.1.1 车 站 出 入 口、通 道、站 厅、站 台 通 行 区 域 应 设 置 信 息 连 续 的 乘 车 导 向 标 志，应 包 括 箭 头、乘 车 符 号、文 字 信 息，换 乘 站 应 包 括 线 路 色 和 线 路 名 称、文 字 信 息，站 台 乘 车 导 向 标 志 应 包 括 该 方 向 的终 点 站 信 息，宜 增 加 途 经 标 志 站 或 重 点 站 信 息，如 图 7、图 8、图 9 所 示。图 7 乘 车 导 向 标 志图 8 换 乘 导 向 标 志图 9 悬 挂 式 运 行 方 向 标 志6.2.1.1.2 当 通 行 区 域 行 程 大 于 3 0 m 时，宜 重 复 设 置。6.2.1.2 客 运 服 务 设 施 导 向 标 志自 动 售 票 机、自 动 扶 梯、自 动 步 道、楼 梯 等 设 施 导 向 标 志 应 设 置 在 乘 客 通 往 该 设 施 通 行 区 域 的 相 应位 置，升 降 梯、卫 生 间、哺 乳 室 等 服 务 类 设 施 应 在 全 站 设 置 指 引，标 志 应 包 括 箭 头、图 形 符 号、文 字 信息，标 志 可 与 其 他 标 志 结 合 设 置，如 图 1 0 所 示。图 1 0 卫 生 间 导 向 标 志6.2.1.3 列 车 运 行 方 向 导 向 标 志站 台 门 处 应 设 置 列 车 运 行 方 向 导 向 标 志，标 志 应 包 括 线 路 色、线 路 名、列 车 运 行 方 向、当 前 站、下一 站，宜 增 加 途 经 车 站 及 换 乘 站 点 信 息，如 图 1 1、图 1 2、图 1 3 所 示。D B 5 1 0 1/T 9 2 0 1 81 0图 1 1 运 行 方 向 信 息 版 面图 1 2 运 行 线 路 信 息 版 面图 1 3 站 名 信 息 版 面6.2.1.4 出 站 导 向 标 志6.2.1.4.1 站 台 出 口 导 向 标 志 站 台 通 往 站 厅 出 口 区 域，应 设 置 出 站 导 向 标 志，标 志 版 面 应 包 含 箭 头、绿 底“出”、图 形 符 号。站 厅 出 口 分 布 在 不 同 区 域 且 相 互 之 间 不 连 通 时，应 在 站 台 设 置 出 口 导 向 标 志，应 包 括 箭 头、绿底“出”、出 口 编 号、周 边 主 要 道 路 信 息，如 图 1 4 所 示。图 1 4 出 站 导 向 标 志 版 面6.2.1.4.2 站 厅 出 口 导 向 标 志 站 厅 适 当 位 置 应 设 置 出 口 导 向 标 志，应 包 括 箭 头、绿 底“出”、出 口 编 号、周 边 主 要 道 路 信 息，宜 包 括 标 志 性 建 筑 物 等。宜 与 附 着 式 出 口 信 息 标 志 同 时 设 置，出 口 信 息 的 采 集 原 则 应 符 合 4.5.3 的 规 定。6.2.1.4.3 当 通 行 区 域 行 程 大 于 3 0 m 时，可 重 复 设 置。6.2.2 位 置 标 志6.2.2.1 客 运 服 务 设 施 位 置 标 志自 动 售 票 机、安 检 机、乘 客 服 务 中 心、升 降 机、卫 生 间、哺 乳 室、警 务 室 等 位 置 标 志 应 设 置 在 相 应设 施 的 上 方 或 附 近 位 置。应 包 括 图 形 符 号、文 字 信 息，如 图 1 5 所 示。D B 5 1 0 1/T 9 2 0 1 81 1图 1 5 客 服 中 心 标 志 版 面6.2.2.2 检（验）票 设 施 位 置 标 志车 站 自 动 检（验）票 机 上 方 应 设 置 位 置 标 志，应 采 用 可 变 标 志，导 向 信 息 应 与 检（验）票 机 状 态 一致，可 采 用 单 块 式 或 组 合 式，如 图 1 6 所 示。a)b)图 1 6 检（验）票 设 施 位 置 标 志6.2.2.3 楼 梯、扶 梯 位 置 标 志楼 梯、扶 梯 上 方 应 设 置 位 置 标 志，扶 梯 上 方 应 采 用 可 变 标 志，导 向 信 息 应 与 扶 梯 状 态 一 致，不 应 与扶 梯 上 方 公 共 视 频 采 集 系 统 冲 突，如 图 1 7 所 示。图 1 7 扶 梯 位 置 标 志6.2.2.4 站 台 名 标 志站 台 柱 面 或 墙 面 应 设 置 站 名 标 志，标 志 宜 采 用 中 英 文 组 合，中 文 可 采 用 书 法 体 或 行 楷 简 体。6.2.2.5 车 门 位 置 标 志站 台 门 出 入 口 应 设 置 车 门 位 置 标 志，地 面 宜 设 置 安 全 线、排 队 候 车 提 示 标 志，端 头 站、换 乘 站 宜 根据 客 流 组 织 确 定，如 图 1 8 所 示。图 1 8 站 台 门 出 入 口 标 志D B 5 1 0 1/T 9 2 0 1 81 26.2.2.6 出 口 位 置 标 志站 厅 出 入 口 通 道 处 应 设 置 出 口 位 置 标 志，应 包 括 绿 底“出”、出 口 编 号、出 口 附 近 的 道 路 信 息 及 通道 内 可 供 乘 客 使 用 设 施（卫 生 间、哺 乳 室、无 障 碍 电 梯 等）的 图 形 符 号，如 图 1 9 所 示。图 1 9 车 站 出 口 标 志6.2.3 综 合 信 息 标 志6.2.3.1 安 全 须 知、票 务 须 知、公 告 栏 标 志车 站 应 公 布 地 铁 运 营 法 规 等 信 息，应 包 括 安 全 须 知、票 务 须 知、公 告 栏 信 息，宜 成 组 设 置，如 图 2 0所 示。图 2 0 安 全 须 知、票 务 须 知、公 告 栏 标 志 版 面6.2.3.2 地 铁 线 网 图6.2.3.2.1 站 厅 售 票 机 附 近、站 台 两 端 应 设 置 地 铁 线 网 图，应 包 括 各 线 路 名 称、线 色、站 点、换 乘 信息，如 图 2 1 所 示。图 2 1 地 铁 线 网 图D B 5 1 0 1/T 9 2 0 1 81 36.2.3.2.2 站 厅 地 铁 线 网 图 宜 结 合 票 价 表（图）设 置。6.2.3.3 票 价 表（图）售 票 机 附 近 应 设 置 票 价 表（图），应 包 括 当 前 站 到 线 网 各 站 的 票 价，当 前 站 点 应 突 出 显 示。6.2.3.4 站 内 示 意 图站 厅、站 台 出 站 闸 机 附 近 应 设 置 站 内 示 意 图，应 包 括 车 站 的 功 能 区 域、服 务 设 施 分 布、当 前 位 置 信息，可 结 合 车 站 所 在 街 区 导 向 图、消 防 安 全 提 示、出 口 信 息。6.2.3.5 车 站 所 在 街 区 导 向 图站 厅 出 站 闸 机 附 近 应 设 置 车 站 所 在 街 区 导 向 图，应 包 括 车 站 及 出 入 口 示 意、周 边 道 路、主 要 公 共 服务 机 构、著 名 景 点、公 交 车 站 等 重 要 信 息，可 结 合 站 内 示 意 图，如 图 2 2 所 示。图 2 2 车 站 所 在 街 区 导 向 图、站 内 示 意 图 标 志6.2.4 进 站、出 站 流 线 标 志 设 置 示 例进 站、出 站 流 线 标 志 设 置 示 例 见 附 录 D。6.2.5 疏 散 指 示 标 志疏 散 指 示 标 志 应 符 合 G B 5 0 1 5 7 2 0 1 3 第 2 8.6.6，2 8.6.8 条 的 规 定。6.2.6 无 障 碍 标 志6.2.6.1 无 障 碍 设 施 导 向 标 志6.2.6.1.1 无 障 碍 设 施 导 向 标 志 应 设 置 在 通 往 无 障 碍 设 施（无 障 碍 通 路、自 动 检 票 机 轮 椅 通 路、升 降机、专 用 卫 生 间、列 车 轮 椅 席 等）通 行 区 域 的 相 应 位 置，应 包 括 箭 头、无 障 碍 设 施 图 形 符 号、文 字 信 息，如 图 2 3 所 示。图 2 3 无 障 碍 设 施 导 向 标 志6.2.6.1.2 无 障 碍 换 乘 导 向 标 志 应 包 括 换 乘 线 路 名 称、线 路 信 息 等，如 图 2 4 所 示。D B 5 1 0 1/T 9 2 0 1 81 4图 2 4 无 障 碍 设 施 导 向 标 志（换 乘）6.2.6.2 无 障 碍 设 施 位 置 标 志6.2.6.2.1 无 障 碍 设 施 位 置 标 志 应 设 置 在 无 障 碍 设 施 上 方，应 包 括 无 障 碍 图 标、文 字 信 息，如 图 2 5所 示。图 2 5 无 障 碍 设 施 位 置 标 志6.2.6.2.2 站 台 门 与 列 车 内 无 障 碍 设 施 相 对 位 置 应 设 置 无 障 碍 位 置 标 志。6.2.6.3 视 觉 障 碍 者 标 志视 觉 障 碍 者 标 志 设 置 原 则 应 符 合 G B/T 1 8 5 7 4 2 0 0 8 中 第 9.3.3，9.3.4，9.3.5 条 的 规 定。6.3 安 全 标 志6.3.1 安 全 标 志 分 为 禁 止 标 志、警 告 标 志 和 消 防 标 志。6.3.2 禁 止 标 志、警 告 标 志 图 形 符 号 及 使 用 原 则 应 符 合 G B 2 8 9 4 2 0 0 8，如 图 2 6、图 2 7 所 示。a)b)c)图 2 6 禁 止 标 志 示 例a)b)c)图 2 7 警 告 标 志 示 例D B 5 1 0 1/T 9 2 0 1 81 56.3.3 消 防 标 志 图 形 符 号 及 使 用 原 则 应 符 合 G B/T 1 3 4 9 5.1 2 0 1 5 的 规 定，如 图 2 8 所 示。a)b)c)图 2 8 消 防 标 志 示 例6.4 补 充 标 志6.4.1 宜 根 据 使 用 需 求 增 设 补 充 标 志，标 志 宜 采 用 图 标 和 文 字 组 合。6.4.2 补 充 标 志 设 计 原 则 见 附 录 E。7 特 殊 线 路 及 多 线 换 乘 车 站、枢 纽 车 站 标 志7.1 环 线 线 路 标 志环 线 按 照 行 车 方 向 分 为 内 环、外 环。行 车 方 向 以 顺 时 针 为 内 环，逆 时 针 为 外 环。7.2 Y 型 线 路 标 志7.2.1 乘 车、换 乘 标 志 在 指 引 该 线 路 乘 车 方 向 时 应 包 括 该 方 向 上 的 3 个 终 点 站 信 息。7.2.2 站 台 导 向 标 志 的 版 面 信 息 应 包 括 3 个 终 点 站 的 乘 车 方 向 信 息。7.2.3 列 车 运 行 方 向 导 向 标 志 版 面 信 息 应 包 括 行 车 方 向 上 的 不 同 终 点 站 信 息。7.3 多 线 换 乘 车 站 标 志7.3.1 标 志 的 设 置 应 满 足 从 所 有 出 入 口 进 站 的 乘 客 前 往 每 条 线 路 乘 车 的 指 引。7.3.2 标 志 的 设 置 应 满 足 各 站 台 出 站 的 乘 客 前 往 每 个 出 口 的 指 引。7.3.3 根 据 车 站 建 筑 条 件 及 乘 车 流 线，对 乘 车 及 换 乘 客 流 进 行 分 流，标 志 的 设 置 应 满 足 所 有 流 线 上 的换 乘 指 引。7.3.4 标 志 宜 集 中 设 置 形 成 信 息 岛。7.3.5 分 期 建 设 的 线 路，新 线 开 通 后 应 对 既 有 线 标 志 进 行 改 造，整 体 导 向 标 志 风 格 宜 保 持 一 致，7.3.6 车 站 地 面、柱 面 或 墙 面 应 增 设 补 充 标 志。7.4 枢 纽 站 标 志7.4.1 标 志 的 设 置 应 满 足 乘 客 前 往 枢 纽 站 主 要 交 通 换 乘 方 式 的 指 引 需 求。应 包 括 主 要 交 通 换 乘 方 式 的行 进 方 向、图 形 符 号、宜 包 括 文 字 信 息。7.4.2 标 志 的 设 置 宜 满 足 所 有 换 乘 行 程 上 的 导 向 需 求。7.4.3 车 站 建 筑 条 件 特 殊，无 法 实 施 悬 挂 式 标 志 时，宜 采 用 柱 式 或 框 架 式 标 志 进 行 设 计。7.4.4 柱 式 或 框 架 式 标 志 的 设 计 原 则 应 符 合 本 标 准 第 4 章 的 要 求。D B 5 1 0 1/T 9 2 0 1 81 67.4.5 车 站 地 面、柱 面 或 墙 面 应 增 设 补 充 标 志。8 有 轨 电 车 车 站 标 志8.1 站 外 导 向 标 志宜 在 车 站 周 围 5 0 0 m 半 径 范 围 内 连 续 设 置 有 轨 电 车 站 外 导 向 标 志，标 志 应 包 括 有 轨 电 车 车 站 的 方 向、线 路 名 称 和 线 色 信 息，有 轨 电 车 站 外 导 向 标 志 设 置 原 则 参 照 地 铁 车 站 站 外 导 向 标 志，如 图 2 9 所 示。a)单 一 线 路 车 站 路 引 版 面 b)换 乘 线 路 车 站 路 引 版 面图 2 9 有 轨 电 车 站 外 导 向 标 志 版 面8.2 车 站 位 置 标 志车 站 入 口 应 设 置 位 置 标 志，应 包 括 有 轨 电 车 标 志。8.3 车 站 综 合 信 息 标 志站 台 应 设 置 综 合 信 息 标 志，应 包 括 站 名、线 路 名、线 路 运 行 方 向、票 价 信 息 及 首 末 班 车 时 间。8.4 车 门 位 置 标 志站 台 车 门 处 应 设 置 车 门 位 置 标 志，应 包 括 上 客 区、下 客 区，上 下 客 方 向 信 息，上 客 区 标 志 与 下 客 区标 志 可 用 色 彩 或 材 料 进 行 区 分。8.5 站 台 站 名 标 志站 台 应 设 置 站 台 站 名 标 志，设 计 原 则 参 照 地 铁 车 站 站 台 名 标 志。8.6 安 全 标 志安 全 标 志 参 照 地 铁 车 站 安 全 标 志 设 置。9 车 内 标 志9.1 车 内 适 当 区 域 应 设 置 紧 急 出 口 标 志，版 面 设 计 原 则 应 符 合 G B 1 3 4 9 5.1 2 0 1 5 表 3 紧 急 疏 散 逃 生 标志 3-0 5 的 规 定。9.2 车 内 车 门 上 方 应 设 置 车 内 运 行 线 路 图 标 志，应 包 括 车 辆 运 行 方 向、当 前 站、下 一 站 以 及 换 乘 信 息。9.3 车 内 图 像 采 集 区 域 应 设 置 图 像 采 集 标 志，应 包 括 图 形 符 号、文 字 信 息。9.4 车 内 轮 椅 处 应 设 置 无 障 碍 标 志、轮 椅 固 定 器 使 用 说 明 标 志，应 包 括 轮 椅 固 定 器 的 使 用 图 示、文 字说 明。9.5 车 内 安 全 设 施（紧 急 按 钮、安 全 锤、灭 火 器、紧 急 对 讲 机 等）应 有 位 置 指 示 标 志、使 用 图 示 及 使用 说 明。D B 5 1 0 1/T 9 2 0 1 81 79.6 车 内 适 当 区 域 宜 设 置 爱 心 专 座 标 志、文 明 标 语 标 志、线 网 图 标 志、服 务 热 线 标 志。1 0 材 料1 0.1 应 采 用 安 全、环 保、耐 用、不 褪 色、防 眩 光 满 足 消 防 要 求 的 材 料。1 0.2 可 选 用 新 型 的 声、光、电 技 术 产 品。1 0.3 站 外 标 志 材 料 应 耐 用、耐 候、经 济、环 保，宜 选 用 金 属 材 料 和 工 程 塑 料。1 0.4 站 内 标 志 材 料 应 防 火、质 轻、耐 用、安 全。1 1 技 术 要 求标 志 的 技 术 要 求 见 附 录 F。D B 5 1 0 1/T 9 2 0 1 81 8A A附 录 A（规 范 性 附 录）图 形 符 号表 A.1 图 形 符 号序号 车站服务图形符号 含义 说明1向前行进；从此处通过并向前行进；从此处向上行进2 向左行进3 向右行进4向左上行进；向左前行进(仅在不可能与“向左上行进”混淆时使用)5向右上行进；向右前行进（仅在不可能与“向右上行进”混淆时使用)6 从此处向下行进 向下的楼梯、扶梯处使用7 向左下行进8 向右下行进9出E x i t表示指引地铁出站。1 0乘 车T o T r a i n表示乘坐地铁。1 1安全保卫s e c u r i t y表 示 安 全 保 卫 人 员(警 察 或 保 安)或 指 明 安 全 保卫人员(警察或保安)的值勤地点或位置，如警卫室等。G B/T 1 0 0 0 1.1 2 0 1 21 2安全检查S e c u r i t y C h e c k表示对旅客进行安全检查的通道。G B/T 1 0 0 0 1.3 2 0 1 11 3安全检查S e c u r i t y C h e c k表 示 对 行 李 或 包 裹 进 行 安 全 检 查 的 场 所。G B/T1 0 0 0 1.3 2 0 1 11 4客 服 中 心C u s t o m e r S e r v i c eC e n t e r表 示 客 服 中 心 或 位 置。G B/T 1 0 0 0 1.1 2 0 1 21 5自动售票A u t o m a t i c T i c k e t i n g表 示 自 助 售 票 的 设 备 或 提 供 自 动 售 票 服 务 的 设施或位置。G B/T 1 0 0 0 1.1 2 0 1 2D B 5 1 0 1/T 9 2 0 1 81 91 6卫生间R e s t r o o m s表示卫生间或其位置。需要根据男、女卫生间的实 际 位 置 使 用 本 符 号 或 其 镜 像 符 号。G B/T1 0 0 0 1.1 2 0 1 21 7男M e n表示男性专用设施的位置，如男厕所、男浴室等。G B/T 1 0 0 0 1.1 2 0 1 21 8女w o m e n表示女性专用设施的位置，如女厕所、女浴室等。G B/T 1 0 0 0 1.1 2 0 1 21 9哺乳室B a b y C a r e表 示 可 喂 哺 婴 儿 或 给 婴 儿 更 换 尿 布 的 场 所 或 位置。G B/T 1 0 0 0 1.1 2 0 1 22 0感应出水A u t o m a t i c S e n s o r F a u c e t表 示 该 设 施 具 有 感 应 出 水 功 能，如 自 动 水 龙 头等。G B/T 1 0 0 0 1.1 2 0 1 22 1干手器H a n d D r y e r表示该设施为干手器。G B/T 1 0 0 0 1.1 2 0 1 22 2可回收物R e c y c l a b l e w a s t e表示适宜回收和资源利用的垃圾，包括纸类、塑料、玻
