有机肥撒肥机通用技术条件DB37／T 4248—2020.pdf

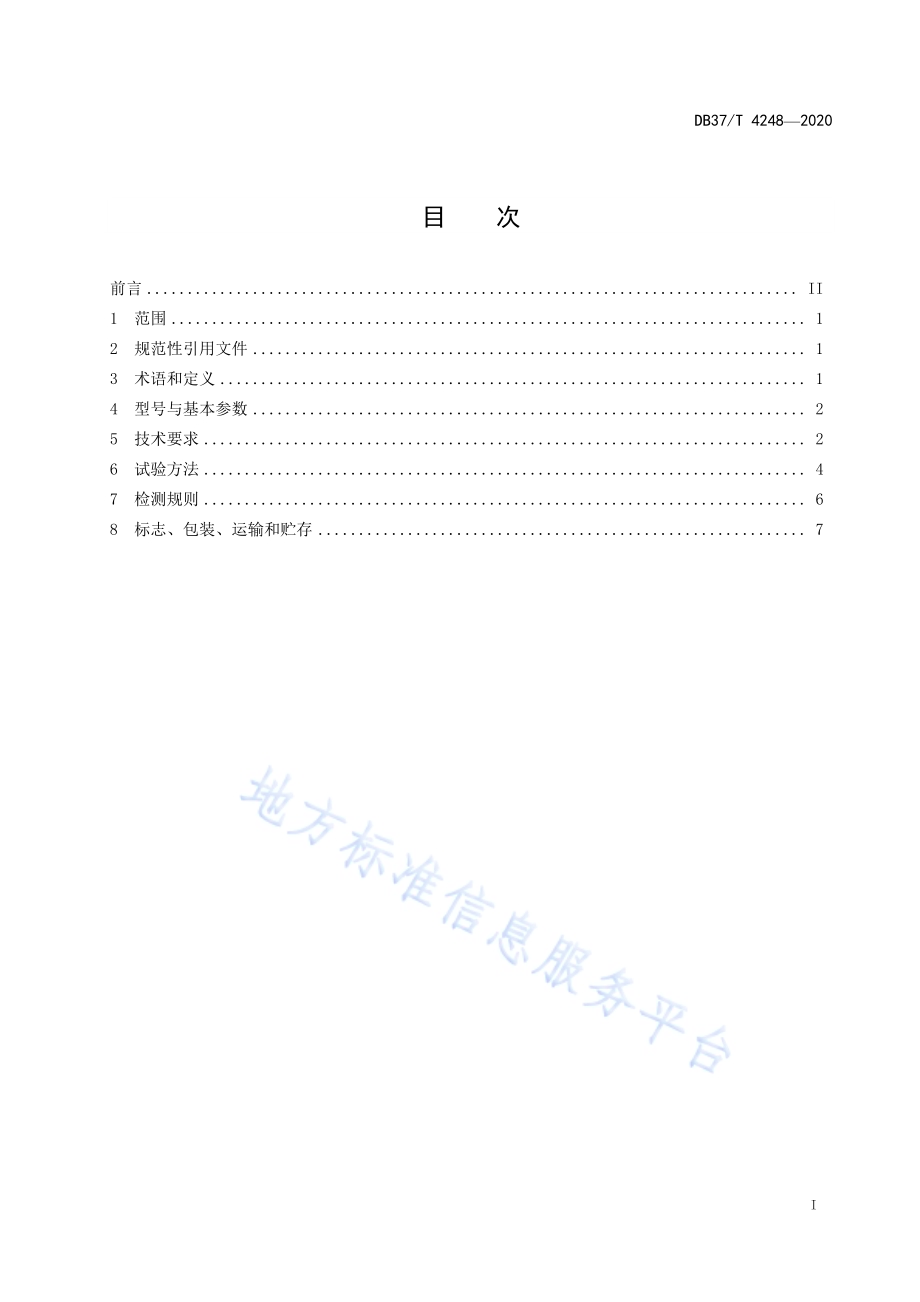

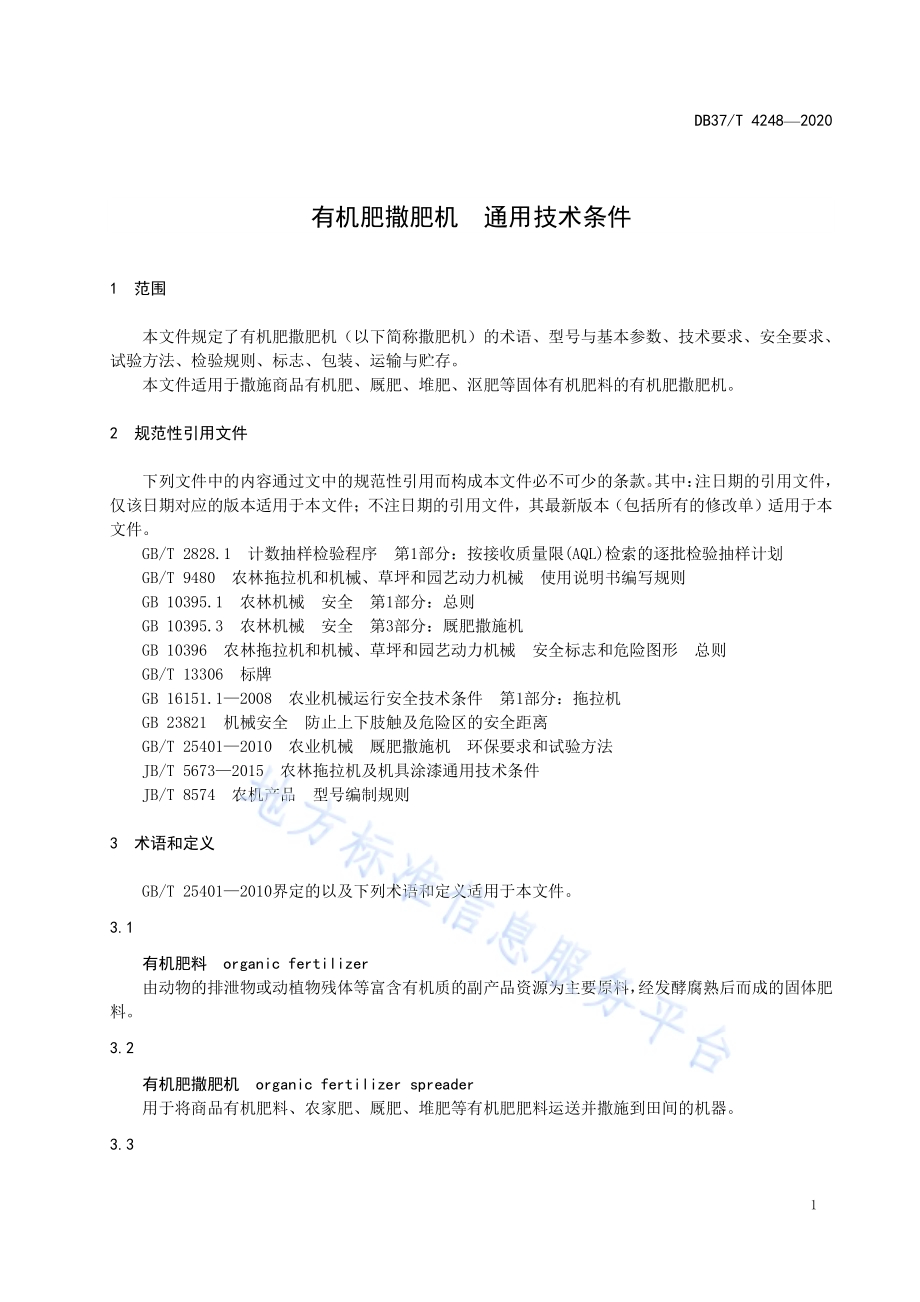

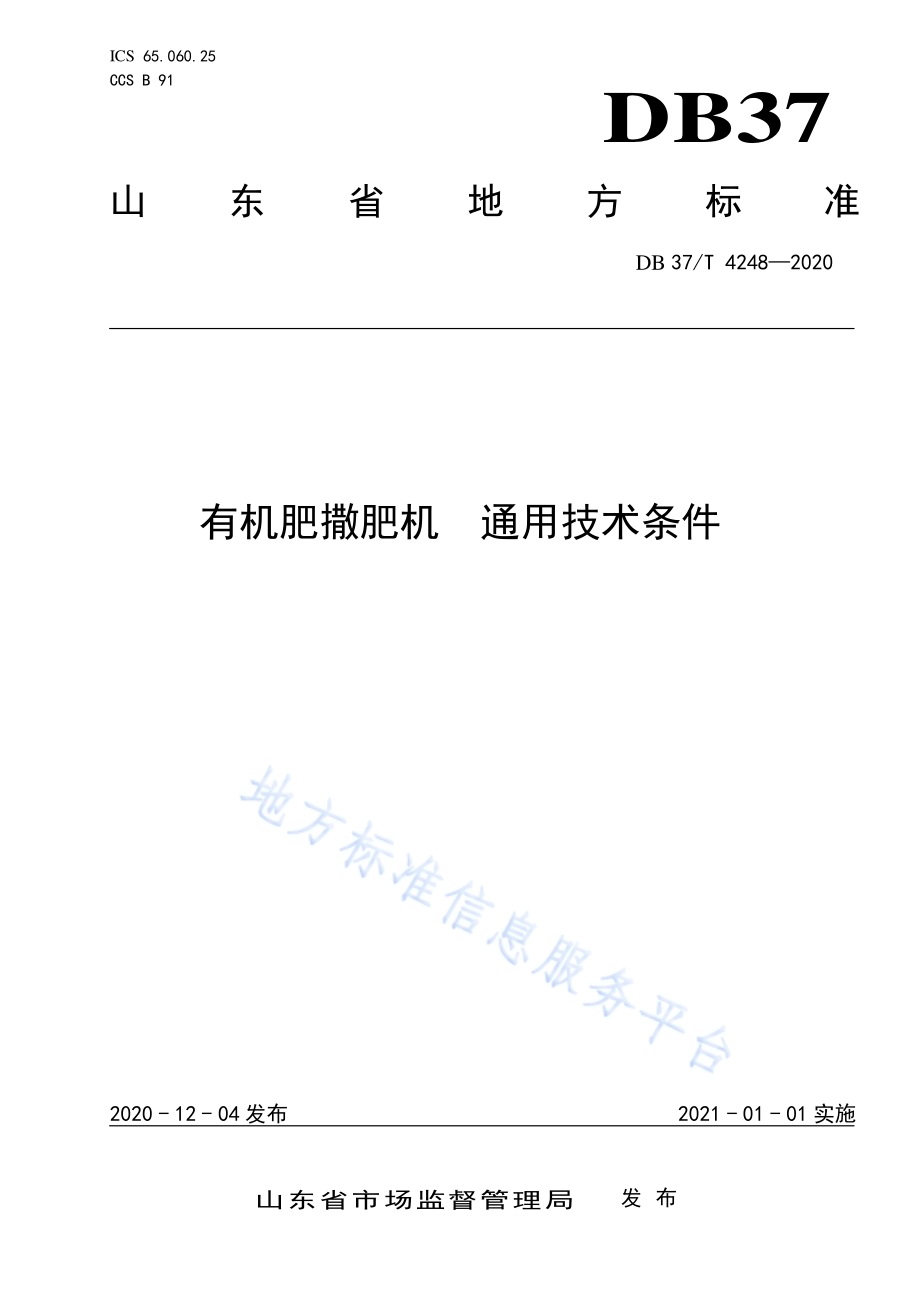

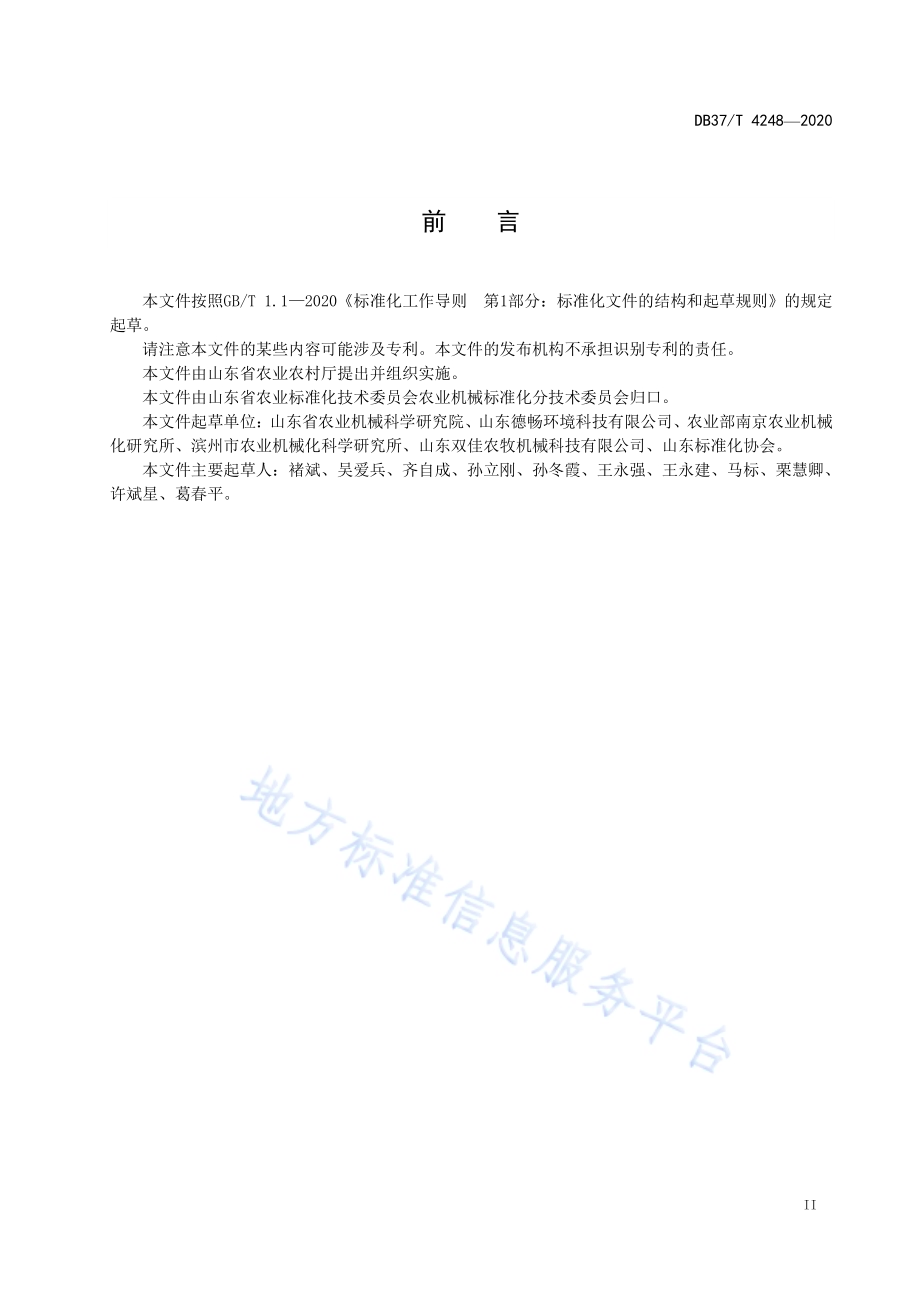

ICS 65.060.25 CCS B 91 DB37 山东省 地 方 标 准 DB 37/T 4248 2020 有机肥撒 肥机 通用技术条 件 2020-12-04 发布 2021-01-01 实施 山 东 省 市 场 监 督 管 理 局 发布 DB37/T 4248 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 型 号与 基本 参数.2 5 技 术要 求.2 6 试 验方 法.4 7 检 测规 则.6 8 标 志、包装、运 输和 贮 存.7 DB37/T 4248 2020 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本 文件 由山 东省 农业 农村 厅提出 并组 织实 施。本 文件 由山 东省 农业 标准 化技术 委员 会农 业机 械标 准化分 技术 委员 会归 口。本 文件 起草 单位：山东 省 农业机 械科 学研 究院、山 东德畅 环境 科技 有限 公司、农 业部 南京 农业 机械化研究 所、滨州 市农 业机 械化科 学研 究所、山 东双 佳农牧 机械 科技 有限 公司、山东 标准 化协 会。本 文件 主要 起草 人：褚斌、吴爱 兵、齐自 成、孙立 刚、孙 冬霞、王 永强、王 永建、马标、栗 慧 卿、许斌星、葛 春平。DB37/T 4248 2020 1 有 机肥撒 肥机 通 用技术 条件 1 范围 本文件 规定 了有 机 肥 撒肥 机（以 下简 称撒 肥机）的 术语、型号 与基 本参 数、技术要 求、安全 要 求、试验方 法、检验 规则、标 志、包 装、运输 与贮 存。本文件 适用 于撒 施商 品有 机肥、厩肥、堆 肥、沤肥 等固体 有机 肥料 的有 机肥 撒肥机。2 规范性 引用 文件 下列文 件 中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中：注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 2828.1 计数 抽样 检 验程序 第1部 分：按接 收 质量限(AQL)检 索的 逐批 检 验抽样 计划 GB/T 9480 农 林拖 拉机 和 机械、草坪 和园 艺动 力机 械 使 用说 明书 编写 规则 GB 10395.1 农 林机 械 安全 第1 部分：总 则 GB 10395.3 农 林机 械 安全 第3 部分：厩 肥撒 施 机 GB 10396 农林 拖拉 机和 机械、草坪 和园 艺动 力机 械 安 全标 志和 危险 图形 总则 GB/T 13306 标牌 GB 16151.1 2008 农业 机械运 行安 全技 术条 件 第1部 分：拖拉 机 GB 23821 机械 安全 防 止上下 肢触 及危 险区 的安 全距离 GB/T 25401 2010 农业 机械 厩肥 撒施 机 环保 要求和 试验 方法 JB/T 5673 2015 农林 拖 拉机及 机具 涂漆 通用 技术 条件 JB/T 8574 农 机产 品 型 号编制 规则 3 术语和 定义 GB/T 25401 2010 界 定的 以及下 列术 语和 定义 适用 于本文 件。3.1 有机肥 料 organic fertilizer 由动物 的排 泄物 或动 植物 残体等 富含 有机 质的 副产 品资源 为主 要原 料，经发 酵 腐熟后 而成 的固 体 肥料。3.2 有机肥 撒肥 机 organic fertilizer spreader 用于将 商品 有机 肥料、农 家肥、厩肥、堆 肥等 有机 肥肥料 运送 并撒 施到 田间 的机器。3.3 DB37/T 4248 2020 2 特征排 量 characteristic displacement 在任一30%的施 肥时 间段 内计算 的平 均排 肥量，其 中最大 值为 特征 排量。4 型号与 基本 参数 产品型 号的 编制 应符 合JB/T 8574 的规 定。示例：第二次改进设计，最大工作幅宽为 2 m 的横向自走式有机肥 撒肥机，标记为：2FJZH-2B。5 技术要 求 5.1 安全要 求 5.1.1 产品设 计结 构应 保证 操作 人员按 制造 厂规 定的 使用 说明书 正确 操作 和保 养时 没有危 险。5.1.2 在排肥 器传 动部 件周 围明 显处，标示 排肥 器旋 转方 向。5.1.3 对操作 人员 有危 险的 外露 回转件（如 传动 链轮、链 条、皮 带、皮带 轮、动力 输入轴 和万 向节 传动轴等）及 靠近 操作 人员 工作位 置（站立 的工 作台、座位、脚 踏板 和梯 子）的驱动 轮等 应有 安 全 防 护 装置，其 防护 方法 及防 护装 置结构 应符 合GB 10395.1 的规定，防 护装 置的 安全 距离应 符 合 GB 23821 的规定。对 排肥 器、输送 器等 必须外 露的 功能 件，应在 其附近 固定 永久 性安 全警 告标志，安 全标 志应 符合GB 10396 的规 定。5.1.4 对带有 搅拌 器的 撒肥 机，搅拌器 的旋 转应 有控 制装 置。控制 装置 应安 装在 肥 箱外部，便于 控制。5.1.5 自走式 撒肥 机至 少应 装作 业照明 灯两 只。最高 行驶 速度大 于 10 km/h 的 撒肥 机还应 装前 照灯 两只、前 位灯 两只、后 位灯 两只、前转 向信 号灯 两只、后转 向信 号灯 两只、倒 车灯两 只、制动 灯两 只。5.1.6 自走式 撒肥 机应 装两 只后 视镜，行走 喇叭 和倒 车喇 叭。5.1.7 带驾驶 室的 撒肥 机，驾驶 室门、窗玻 璃应 采用 安全 玻璃。5.1.8 其它安 全要 求应 符 合 GB 10395.1 和 GB 10395.3 的 有关规 定。5.1.9 自走式 撒肥 机和肥 料 箱容 积大 于5 m3的 牵引 式撒 肥 机的制 动性 能应 符 合GB 16151.1 2008 第9章的有 关规 定。5.2 性能要 求 5.2.1 撒肥机 在正 常作 业条 件下，按制 造厂 使用 说明 书的 要求，选择 与撒 肥机 相适 应具有 不同 容重 和干物质 含量 的肥 料，其主 要性能 应符 合 表1 的 规定，各项 目的 计算 方法 按 照GB/T 25401 2010 相关 说明进行。DB37/T 4248 2020 3 表1 性能指 标要 求 序号 项目 性能指标 1 施肥均匀性变异系数，%40 2 撒施宽度 设计值 3 工作幅宽 设计值 4 特征排量 设计值 5.2.2 横向施 肥的 工作 幅宽 应符 合 GB/T 25401 2010 3.2 条的相 关规 定。5.2.3 容许误 差范 围应 符 合 GB/T 25401 2010 3.3.2 条 的 相关规 定。5.2.4 变异系 数(CV)应符 合 GB/T 25401 2010 3.3.3 条 的相关 规定。5.2.5 最佳重 叠量 应符 合 GB/T 25401 2010 3.3.4 条的 相 关规定。5.2.6 撒肥机 平均 故障 间隔 时间 应不小 于 50 h，有效 度应 不小 于 93%。5.3 整机与 装配 要求 5.3.1 所有零 部件 应检 验合 格，外购件、外 协件 必须 有合 格证，方可 进行 装配，机 具装配 后，零部 件外露加 工表 面和 摩擦 表面 均应涂 防锈 油。5.3.2 零件所 用原 材料 应符 合图 样中要 求的 国家 标准 和行 业标准 的 规 定，允许 有材 料代用，其 代用 材料应保 持原 设计 性能。5.3.3 焊接件 应牢 固，不应 有夹 渣、烧 穿、裂纹 和未 焊接 透等缺 陷，焊后 变形 应校 正符合 图样 标准。5.3.4 涂漆应 符 合JB/T 5673 中 的有关 规定，整 机外 观涂 层应色 泽均 匀、平整、无 露底。与肥 料直 接接触部 件的 油漆 涂层 应符 合 JB/T 5673 2015 中 TQ-3-F-DM 的 规定，其 他外 露表面 的油 漆涂 层应 符合JB/T 5673 2015 中TQ-2-2-DM 的规 定。5.3.5 机具在 正常 撒施 的前 提下，最高 行车 速度 不低 于 6 km/h。5.3.6 各调节 机构 应保 证操 作方 便、在 极限 范围 内调 节灵 活可靠。5.3.7 每台撒肥 机 装配 后,应在 撒 肥机规 定转 速范 围内 进 行20 min 空运 转试 验,运转 应 平稳,系统 不得有卡、碰及 异常 响声。停 车后检 查应 符合 下列 要求：a)各连接 件、紧固 件不 得松 动；b)在规定 油液 位置 范围 内，齿轮箱 内润 滑油 的温 升不 得超 过 25；c)轴承外 壳温 升不 得超 过 25；d)箱体动 结合 面无 滴油、静 结合面 无渗 油；5.3.8 使用说 明书 应符 合 GB/T 9480 的 规定。使 用说 明书 应包括 以下 内容：与撒肥 机相 适应 的肥 料类 型和有 机肥 撒肥 机使 用方 法、工 作幅 宽的 排列 建议；撒肥机 使用 肥料 的适 应性 的方法；操作、维护 与保 养的 说明，包括 根据 环境 情况，确 定何时 由于 磨损 更换 磨损 关键零 部 件 建 议；为获取 均匀 的施 肥效 果，对撒肥 机装 填肥 料的 建议；在运输 过程 中防 止肥 料溢 出的建 议；不同施 肥装 置对 不同 排量 规定值、前 进速 度和 肥料 种类的 施肥 量的 图或 表，如可能，说 明 书 应包括适 用于 撒施 各种 类型 肥料质 量 在 1 kg/m24 kg/m2范 围内 的说 明，该说 明 应基于 肥料 撒肥机前进 速度 在3 km/h 8 km/h 之 间的 范围；为获取 需要 的施 肥量，在施 肥的整 个过 程中，要考 虑纵 向重叠 和前 进速 度的 变化 对驾驶 技能（操作方法）的 建议；由地头 启动 和关 闭撒 肥机 的操作 方法 的建 议。DB37/T 4248 2020 4 6 试验方 法 6.1 试验条 件 6.1.1 撒肥机 撒肥机 应按 使用 说明 书规 定的要 求操 作。6.1.2 肥料 试验使 用肥 料按 照GB/T 25401 2010 第4.1.2 和4.1.3 条款执 行。肥 料的 物理 特 性应在 检测 报告 中注明。6.1.3 肥料的 装载 6.1.3.1 对撒肥 机人 工添 加肥 料时 应均匀、平 整，且不 应人 为进行 压实。6.1.3.2 如果使 用带 铲斗 的装 载机，铲斗 应在 一定 高度 上倾 卸排空，这 一高 度不 应超 过机体 高 度 1 m，同样应 保持 均匀、平 整。6.1.4 试验地 点和 环境 条件 6.1.4.1 试验应 在室 内或 室外 平整 的地面 上进 行，且撒 肥机 的前进 方向 应尽 可能 迎风 行驶。6.1.4.2 在试验 中，风速 应不 超 过3 m/s，测 量误 差不 大于 0.5 m/s。平 均风 速和 风向 应 在试验 报告 中注明。6.1.5 试验用 肥料 收集 箱 施肥试 验用 肥料 收集 箱外 部尺寸500 mm500 mm，误 差范围 是2 mm，最大 壁厚 为3 mm，最小 深度 为100 mm。试 验时 应避 免肥 料因弹 跳而 溅出 肥料 收集 箱。试验中 最好 保持 肥料 收集 箱的上 边缘 尽可 能接 近地 面；如 果试 验中 提起 有机 肥 撒施机 使其 轮子 处 于肥料收 集箱 的上 方，应保 证肥料 收集 箱的 上边 缘尽 可能靠 近有 机肥 撒施 机轮 子的最 低部 位。6.1.6 肥料称 重的 准确 性 收集到 的肥 料称 重的 误差 范围为 10 g或 读数 的0.5%，采用 二者 的最 大值。如有肥 料粘 附在 肥料 收集 箱的外 部，应在 称重 肥料 收集箱 之前 去除 肥料。气候的 变化 可能 引起 肥料 质量的 变化，因 此称 重肥 料的时 间间 隔应 尽可 能短。6.1.7 其他 6.1.7.1 所有施 肥试 验应 在撒 施机 肥料箱 初装 质量 的 30%70%范 围内 完成。6.1.7.2 对装有 动力 输出 轴的 撒施 机，输 出速 度应 保持 在推 荐额定 转速 的 5%范围 内。6.1.7.3 对试验 用的 每一 批肥 料，至少应 进行 两次 试验，每 次试验 应按 使用 说明 书的 规定选 择不 同的排量。并选 择一 个大 排量 和一个 小排 量进 行试 验。6.1.7.4 试验中 的前 进速 度应 在 1 km/h 6 km/h 之 间选 取。其 实际速 度应 保持 在选 取速 度的 10%的范围内。前进速 度应 等于 将选取 的数 值修 正为 最接 近的整 数值(如：选 取了4.7 km/h 的前 进速 度，前 进的速度 值应 为5 km/h)，如 果试验 的行 程多 于一 次，则各行 程间 的时 间间 隔应 尽可能 短且 只需 在最 后一次行程 后对 肥料 收集 箱进 行称量。DB37/T 4248 2020 5 6.1.7.5 肥料箱 的放 置应 保证 其边 缘与地 面平 行，以使 肥料 收集箱 垂直 于有 机肥 撒肥 机的行 驶路 线并覆盖总 的施 肥宽 度。对于 后抛撒 的有 机肥 撒肥 机，肥料施 肥箱 的位 置应 保证 中间两 个肥 料收 集 箱 的 分 界线与把 撒肥 机划 分为 两半 的纵向 垂直 平面 相符。6.2 性能试 验 试验场 地应 平整、光 滑、硬实（选择 水泥 地或 在平 整硬实 的土 地上 铺帆 布或 塑料薄 膜），测 区 长 度应不小 于10 m，宽度 至少 覆 盖机具 的一 个工 作幅 宽；以相当 于正 常作 业速 度驱 动机具 平稳 行驶 通过 测 区并排肥。6.2.1 施肥均 匀性 变异 系数 试验时，肥 箱内 的肥 料应 不少于 箱内 容积 的二 分之 一。计 算总 排肥 量稳 定性 的标准 差和 变异 系 数。按式(1)、式(2)、式(3)计 算；nXXnii 1.(1)112nX XSnii.(2)100 XSCV.(3)式中：X 所有 收集 箱肥 料质 量 的平均 值，单位 为克（g）；iX 第i个 收集 箱中 的肥 料 质量，单位 为克（g）；n 收 集箱 个数；S 所 有收 集箱 肥料 质 量的标 准差，单 位克（g）；CV 施 肥均 匀性 变异 系 数，用 百分 率表 示，%。6.2.2 撒施宽 度 6.2.2.1 纵向施 肥 在测试 区域内 以纵 向中心 线为基 准横向 向两 侧划分500 mm500 mm的连 续厩 肥 收集单 元，收 集单 元应覆盖 横向最 大撒 施宽度。撒施 结束后，测 量每个 收集单 元中的 肥料 质量，然后分 别从两 端开 始计 算3个相邻 收集 单元 中肥 料质 量，直至3 个相 邻收 集单 元 中的每 个收 集单 元的 肥料 质量均 50 g时，以3个相邻收集 单元 中最 外侧 收集 单元外 端作 为撒 施宽 度的 端点，两端 点之 间的 距离 为撒施 宽度。6.2.2.2 横向施 肥 在撒肥 机抛洒 方向 一侧划 分500 mm500 mm 的连续 收 集单元，收集 单元 应覆盖 横向最 大撒施 宽度，收集单 元纵 向摆 放长 度不 小于撒 施机 机架 的长 度。撒施结 束后，测量 每个 收 集单元 中的 肥料 质量，然 后分别从 两端 开始 计算3个 相 邻收集 单元 中肥 料质 量，直 至3个 相邻 收集 单元 中的 每 个收集 单元 的肥 料质 量DB37/T 4248 2020 6 均50 g时，以3个相邻收集单元中 最外侧收集单元外端作为 撒施宽度的端点，两端点 之间的距离为 撒施宽度。6.2.3 特征排 量 在模拟 单向 施肥（通 过换 行实现 叠加）和(或)往复 施肥时，规 定一 个工 作幅 宽，规 定的 工作 幅 宽 应大于撒 施宽 度的 一半，至少 应等于 机架 的宽 度，使 施肥 均匀性 变异 系数(cv)小于40%。重叠 方法 参照GB/T 25401 2010 中4.3.1 条款 执行。按照 式（4）计算 特 征排量。jm njff S11max.(4)11m jj ii jXmf.(5)式中：fS特 征排 量，单位 为千 克每秒(kg/s)；n 施 肥时 间内 的样 本 数；jf 30%施 肥时 间内 的平 均排量；ix 样本i 的排 量，单位 为千克 每秒(kg/s)；m n0.3（30%施 肥 时间内 的样 本数，修 整到 最接近 的整 数）。7 检测规 则 7.1 出厂检 验 7.1.1 每台有 机肥 撒肥 机应 经质 量检验 部门 检查 合格，并 附有产 品质 量合 格证 方准 出厂。7.1.2 每台有 机肥 撒肥 机出 厂前 应进行 出厂 检验，检 验项 目分类 见 表 2。7.2 型式检 验 有下列 情况 之一 时，有机 肥撒肥 机应 进行 型式 试验：a)新产品 定型 鉴定 及老 产品 转产生 产；b)正式生 产后 如结 构、工艺、材料 等有 较大 的改 变，可能影 响产 品性 能时；c)成批生 产时，每3 年 至少 检验一 次；d)产品连 续停 产3 年，恢复 生产时；e)出厂检 验结 果与 上次 型式 试验有 较大 差异 时；f)国家质 量监 督机 构提 出型 式检验 要求 时。7.3 抽 样方 法 7.3.1 订货单 位有 权按 本标 准要 求抽检 产品 质量。抽 样方 案和可 接收 质量 限值（AQL）按 GB/T 2828.1的规定，也 可由 供需 双方 协商确 定。7.3.2 采用随 机抽 样方 法，样本 母体不 少 于 16 台，整机 抽 取 2 台。7.4 检验项 目及 不合 格分 类 检验项 目按 其对 产品 质量 影响的 程度 分为A、B、C 三 类。检 验项 目分 类见 表2。DB37/T 4248 2020 7 表2 检验项 目分 类 类 别 序 号 检验项目 章节条款 出厂检验 型式检验 A 1 安全要求 5.1 B 1 施肥均匀性变异系数 表 1-2 工作幅宽 表 1-3 特征排量 表 1-C 1 撒施宽度 表 1-2 说明书 5.3.8-3 焊接质量 5.3 4 装配质量 5.3 5 涂装质量 5.3.4 6 铭牌 8.1 注：需检验的项目用“”做出标记，不需检验的项目用“-”做出标记。7.5 判定规 则 7.5.1 采用GB/T 2828.1 规 定的 正常检 验一 次抽 样方 案，抽样判 定见 表 3，Ac 为 接 收数，Re 为拒 收数。表3 抽样方 案判 定表 抽样 方案 项目分类 A B C 项 目 数 1 3 6 检查水平 S-1 样本字码 A 样 本 数 2 合格品 AQL 6.5 25 40 AC Re 0 1 1 2 2 3 7.5.2 样品中 各类 项目 不合 格数 小于或 等于 接收 数 AC 时，则判定 产品 合格，否 则判 定产品 不合 格。7.5.3 表2 中 规定 的检 验项 目含 有多个 子项 的，若其 中有 一个子 项不 合格，则 应判 该项目 为不 合格。7.5.4 购货方 检验 产品 质量 时，供需双 方可 协商 确定。8 标志、包装、运 输和 贮存 8.1 标志 8.1.1 在产品 醒目 的位 置应 有永 久性铭 牌，其规 格应 符 合GB/T 13306 的 规定。8.1.2 铭牌应 至少 包括 以下 内容：a)产品名 称及 型号；b)主要技 术参 数；c)产品执 行标 准编 号；d)出厂编 号、日期；e)制造厂 名称、地 址。DB37/T 4248 2020 8 8.2 包装 8.2.1 撒肥机 出厂 包装 应符 合交 通部门 的有 关规 定，应保 证在正 常的 运输 途中 不受 损伤。8.2.2 随机文 件应 用防 水袋 装好，文件 包括：a)装箱清 单；b)产品质 量检 验合 格证；c)产品使 用说 明书；d)三包凭 证。8.3 贮存 整机应 储存 在通 风、干 燥 的场所，并采 取防 潮和 防 雨雷等 措施。_
