泵站验收规程DB51／T 2677-2020.pdf

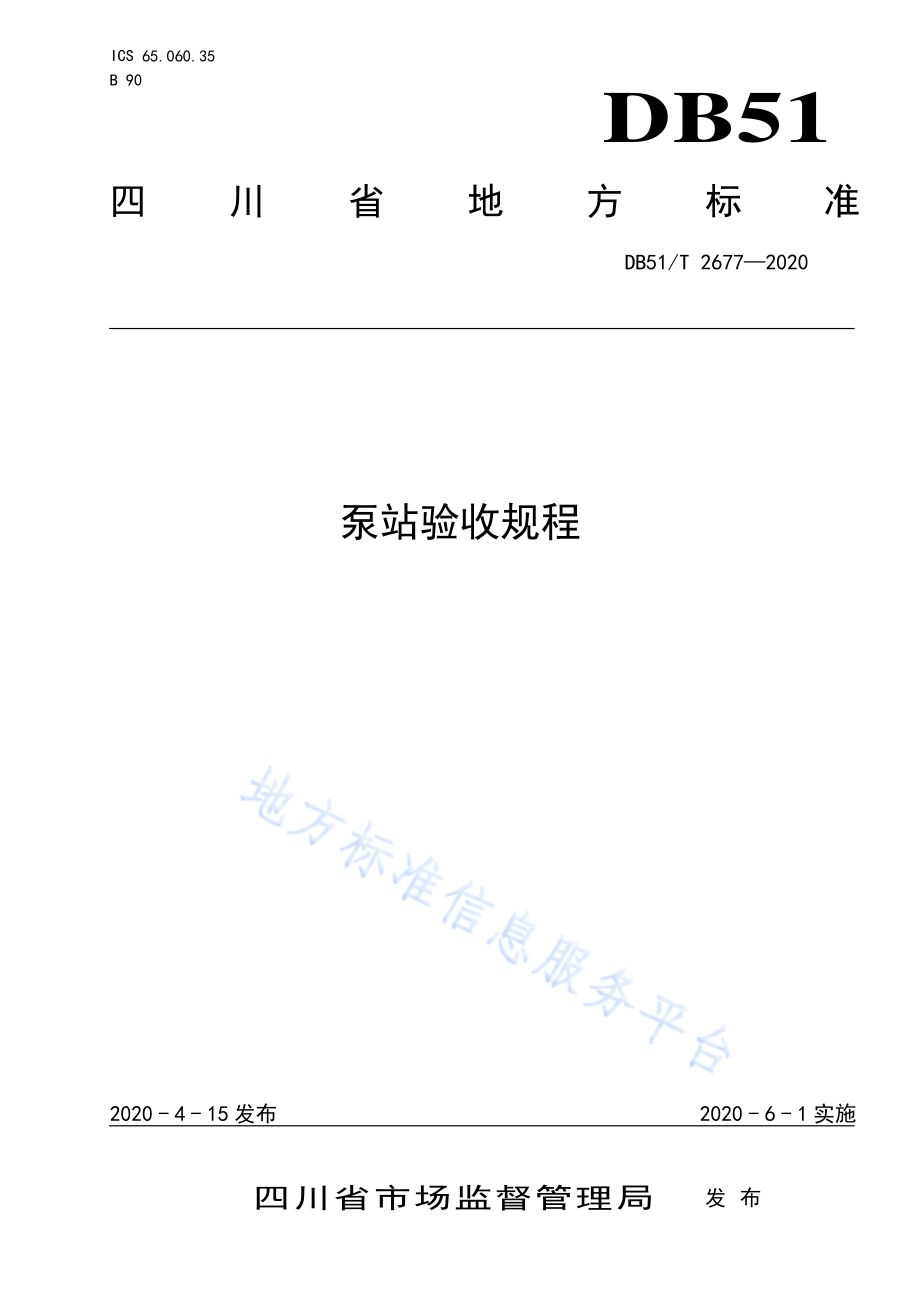

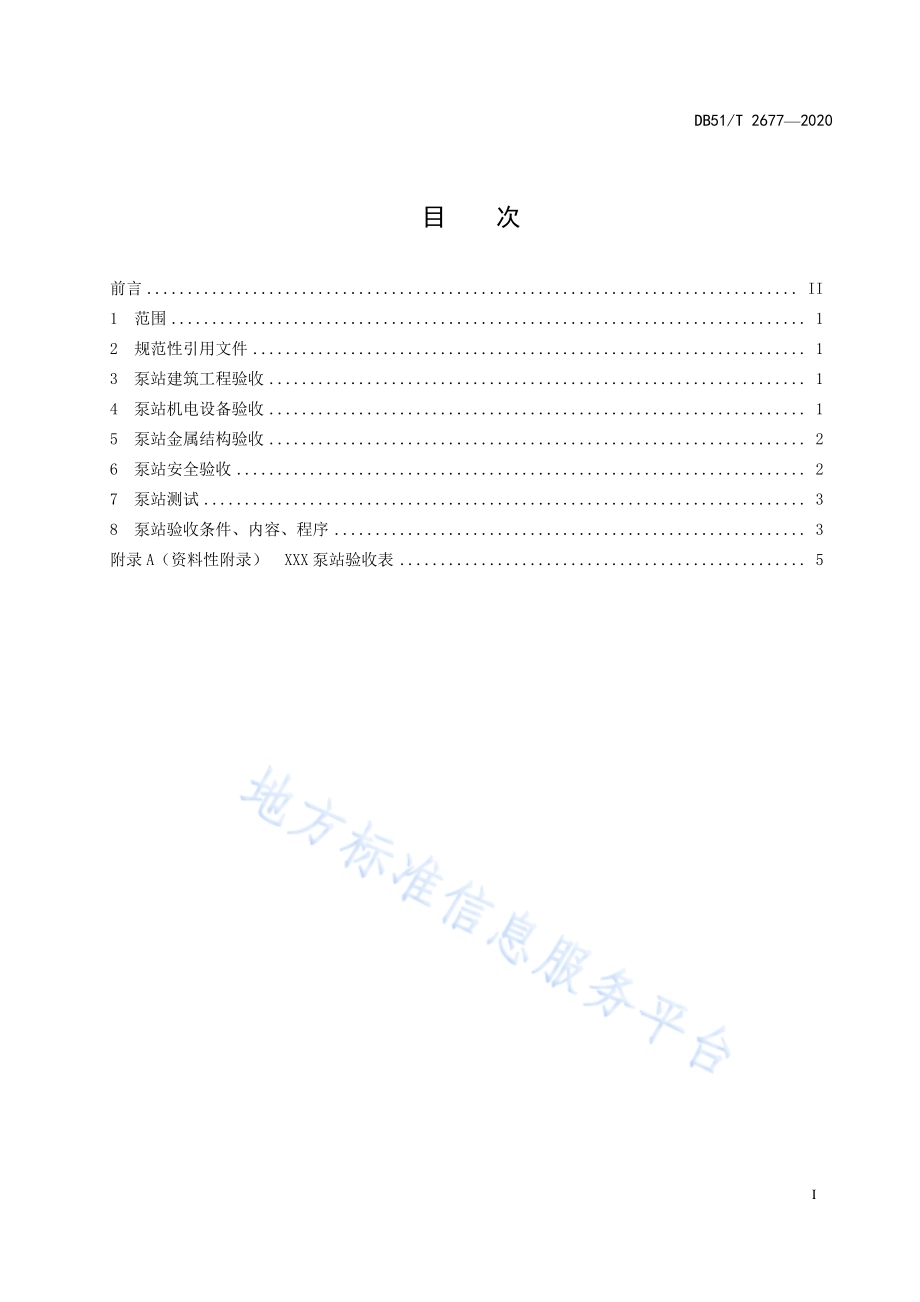

ICS 65.060.35 B 90 DB51 四川省 地 方 标 准 DB51/T 2677 2020 泵站验收 规程 2020-4-15 发布 2020-6-1 实施 四 川 省 市 场 监 督 管 理 局 发布 DB51/T 26772020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 泵 站建 筑工 程验 收.1 4 泵 站机 电设 备验 收.1 5 泵 站金 属结 构验 收.2 6 泵 站安 全验 收.2 7 泵 站测 试.3 8 泵 站验 收条 件、内容、程序.3 附录A（资 料性 附录）XXX 泵 站验 收表.5 DB51/T 26772020 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由四 川省 农业 农村 厅提出、归 口并解释。本标准 由四 川省 市场 监督 管理局 批准。本标准 起草 单位：四川 省 机电排 灌管 理总 站、四 川 省农业 机械 研究 设计 院、四川省 农业 农村 厅农 业机械化 处。本标准 主要 起草 人：李光 辉、杨 建国、尹 显智、胡 振祥、周小 波、莫涵、曾 文明、阮红 丽、卢 珍、朱英、张奕、钟 琳。标准附 录A（资 料性 附录）XXX 泵 站验 收表。DB51/T 26772020 1 泵 站验收 规程 1 范围 本标准 规定 了泵 站建 筑工 程验收、泵 站机 电设 备验 收、泵 站金 属结 构验 收、泵站安 全验 收、泵 站 测试、泵 站验 收 条 件、内容、程序 等。本标准 主要 适用 于装 机功 率 1000kW、新建 和改 造 的农用 小型 泵站 验收。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。DB51/T 990 小型 泵站 设 计规程 3 泵站建 筑工 程验 收 3.1 泵房 泵房应 满足DB51/T 990 和 相关设 计文 件的 规定。3.2 进水构 筑物 入口处 应设 置拦 污栅，坚 固可靠、进 水顺 畅。试运 行时，应符 合泵 站设 计流 量要求，不 能出 现 断 流或者取 水池 液位 明显 下降 产 生旋 涡。3.3 出水池 出水池 应坚 固可 靠、出水 顺畅，试运 行时，应 满足 泵站设 计流 量要 求，不能 出现溢 水现 象。3.4 配套建 筑物 配套建 筑物 数量、尺 寸规 格、施 工应 与设 计文 件相 符，基 础坚 固稳 定。4 泵站机 电设 备验 收 4.1 水泵机 组 a)水泵机 组型 号、数量、安 装位置、安 装高 度：应满 足设计 文件 的规 定；b)水泵机 组电 动机 能效 等级：不低 于 2 级；c)水泵机 组电 动机 防护 等级：应满 足野 外防 潮要 求；d)验收试 运行 时，无异 常振 动、噪 声，运行 电流、电 压、流 量、扬程 等指 标应 满足设 计 规 定 值。4.2 起动控 制柜 DB51/T 26772020 2 a)起动控 制柜 生产 厂家 要有 相关资 质，具有 中国 质量 认证中 心及 以上 的产 品 认 证证书（CQC 证书）；b)产品要 有合 格证；c)参数满 足设 计要 求。4.3 配电柜 泵站水 泵机 组功 率大 于100kW，配 置有 配电 柜且 满足 配电保 护要 求。具 有中 国 质量认 证中 心及 以上的产品 认证 证书（CQC 证 书）。4.4 补偿柜 泵站水 泵机 组功 率大 于100kW，配 置有 补偿 柜且 满足 功率因 数的 要求。具有 中 国质量 认证 中心 及以上的产 品认 证证 书（CQC 证书）。4.5 线缆 a)水泵机 组配 套电 缆满 足载 流量要 求；b)主电源 线采 用与 线径 相一 致的铜 鼻子 压接 并搪 锡，导线分 色压 接在 进出 线端 子上。5 泵站金 属结 构验 收 5.1 进、出 水管 道 5.1.1 进、出 水管 道无 渗漏。5.1.2 管道铺 设应 满足 设计 和施 工要求。5.1.3 地埋铺 设的 管道，埋 深应 满足设 计要 求；并应 进行 隐蔽工 程（地下 工程）过 程验收。5.1.4 进水管 水平 段长 度、垂直 高度和 垂直 度应 符合 设计 要求。水平 段管 道长 度误 差不得 超出 设计 值的 20%；设 计水 位以 上管 道垂直 高度 误差 不得 超出 设计值 的 5%，垂 直度 误差 小于等 于 10。5.2 阀门 底阀、调节 阀、止回 阀等 规格型 号和 安装 位置 与设 计相符；止 水可 靠、无渗 漏。5.3 真空引 水装 置 安装位 置、数量 满足 设计 要求；验收 试运 行功 能正 常。5.4 其它辅 助设 备 规格型 号、数量 及安 装位 置满足 设计 要求。6 泵站安 全验 收 6.1 接地 控制柜、水 泵机 组等 安装 有接地 装置，接 地电 阻值 符合设 计要 求。6.2 防雷 泵房设 置有 防雷 设施，规 格型号、安 装位 置符 合设 计要求。DB51/T 26772020 3 6.3 绝缘 a)水泵机 组电 动机 的绝 缘电 阻，低 压电 机的 冷态 绝缘 电阻应 不低 于 5M；b)潜水泵 电动 机的 绝缘 电阻，应符 合相 应产 品的 规定：干式 电机 50M，充水 式电机 100 M。6.4 安全保 护措 施和 标记 a)水泵机 组的 外露 转动 部件，设置 有安 全防 护罩 壳和 安全警 示标 记；b)泵 站 电气 装 置和 水泵 机 组的 电 动机 应 设置 有过 电 流、过 电压、欠压、缺 相、接 地、防 雷等安全保护 措施 和标 记；c)泵站控 制柜 仪表 盘上 各功 能元件 应有 明确 的文 字说 明 和安 全警 示；d)泵站供 电变 压器 应有 安全 警示标 记及 隔离 措施；e)泵站在 引渠、前 池、进水 池和出 水池 旁，应设 置显 著的安 全警 示标 记；f)相对高 度超 过 1.2 米 的洞、坑、边，应 有 安全 标识 或相应 保护 设施；深 度超 过 3 米 的洞、坑，应设置 爬梯。7 泵站测 试 7.1 应根据 泵站 的等 级、检测 内容、检测 目的 和要 求，按照泵 站测 试相 关要 求，采取验 收专 家组 现场测试的 方式，对 泵站 进行 测 试，对 于有 条件 的泵 站，验 收前应 委托 第三 方具 有检 测资质 的单 位进 行测 试，并提交 测试 报告。7.2 测试内 容主 要包 括以 下方 面：a)应对接 地电 阻、绝缘 电阻 等进行 安全 性能 测试，对 安全保 护措 施进 行 现 场检 查；b)应对泵 站流 量、扬程、电 流、电 压等 性能 参数 进行 测试；c)应对机 组振 动、噪声、轴 承温升 等运 行状 态参 数进 行测试。8 泵站验 收条 件、内容、程 序 8.1 具备验 收条 件时，应 及时 组织验 收。8.2 工程验 收应 由项 目单 位、主管部 门、设计、施 工和 监理等 单位 的行 业专 家组 成验收 专家 组，形成验收意 见。项目 单位 应提 供工程 建设 全过 程的 技术 资料。8.3 验收应 具备 下列 条件：8.3.1 验收资 料齐 全、完整。a)泵站设 计资 料：设计 报告、设计 图册、设 计概（预）算，其它 相关 规章、规 范、标 准要 求 需 提供的资 料。b)泵站竣 工资 料：竣工 图册、由项 目相 关单 位共 同签 署意见 的隐 蔽工 程（地下 工程）过程 验 收 资料、产 品出 厂检 测报 告、产品合 格证、三 包凭 证、说明书、中 标通 知书、施 工合同、施 工记 录、批准的 工程 立项、概 算调 整和工 程变 更，其它 相关 规章、规范、标 准要 求需 提供的 资料。c)泵站测 试资 料：第三 方具 有检测 资质 的单 位或 验收 专家组 出具 的测 试报 告。d)财政投 资项 目应 有泵 站财 评资料、泵 站审 计资 料。DB51/T 26772020 4 8.3.2 土建工 程验 收完 毕。8.3.3 工程已 按设 计规 定的 内容 全部建 成并 进行 试运 转正 常。8.3.4 在试运 行时 发现 的问 题已 处理完 毕。8.4 工程验 收应 包含 以下 内容：a)是否按 照批 准的 设计 进行 施工；b)工程监 理、设备 采购 安装 等方面 的资 料收 集、整理 和归档 情况；c)是 否 具备 运 行条 件，技 术指 标 是否 达 到相 关技 术 标准 和 合同 约 定的 要求，用户 手 册内 容是否详尽，是否 能满 足使 用维 护的需 求；d)投资控 制和 资金 使用 情况；e)验收遗 留问 题及 处理 意见；f)做出评 价和 结论。8.5 验收程 序应 符合 以下 规定：a)成立验 收组；b)应到泵 站工 程现 场查 验；c)查验相 关单 位的 报告，审 查测试 报告；d)应 经 过必 要 的质 疑、讨 论，形 成验 收 报告，验 收 报告 应 给出 合 格或 不合 格 的结 论，对 工程缺陷应提 出整 改意 见，验收 组成员 和被 验收 单位 代表 应在验 收报 告上 签字。8.6 验收的 成果 性文 件是 验收 报告。DB51/T 26772020 5 A A 附 录 A（资料 性附 录）XXX 泵 站验 收表 一、泵站基 本信息 站 名 站 址 装机容量 台 kW 灌溉面积 亩 建设单位 设计单位 施工单位 监理单位 开工、竣工日期 验收日期 编 号 二、泵站主 要验收 内容 类别 名称 规 格型号、基本数 据 单位 数量 验 收结果 建筑工程 泵房 进水构筑物 出水池 配套建筑物 机电设备 水泵机组 起动控制柜 配电柜 补偿柜 线缆 金属结构 进、出水管道 进水管 出水管 阀门 底阀 调节阀 止回阀 真空引水装置 其它辅助设备 安全 接地 防雷 绝缘 安全保护措施和标记 验收资料 泵站设计资料 泵站竣工资料 泵站测试资料 DB51/T 26772020 6 附录 A（续）验收资料 泵站财评资料（财政投资项目）泵站审计资料（财政投资项目）其它说明 三、主要参 数考核 指标 分类 考 核项目 设 计值 实 际值 主参数 流量（m3/h）扬程（m）电流（A）电压（V）测试结论：（单位盖章）或验收专家组组长（签字）：年 月 日 测试人 校对人 审核人 四、验收意 见（内容包括：设计、施工、安装、机组试运行及技术指标等评价意见）验 收 专 家 组 成 员 名 单 姓 名 单 位 职 称 签 字 相关部门意见：（单位盖章）年 月 日 行业主管部门意见：（单位盖章）年 月 日 _
