常压金属储罐底板低频电磁检测规范DB45／T 1751-2018.pdf

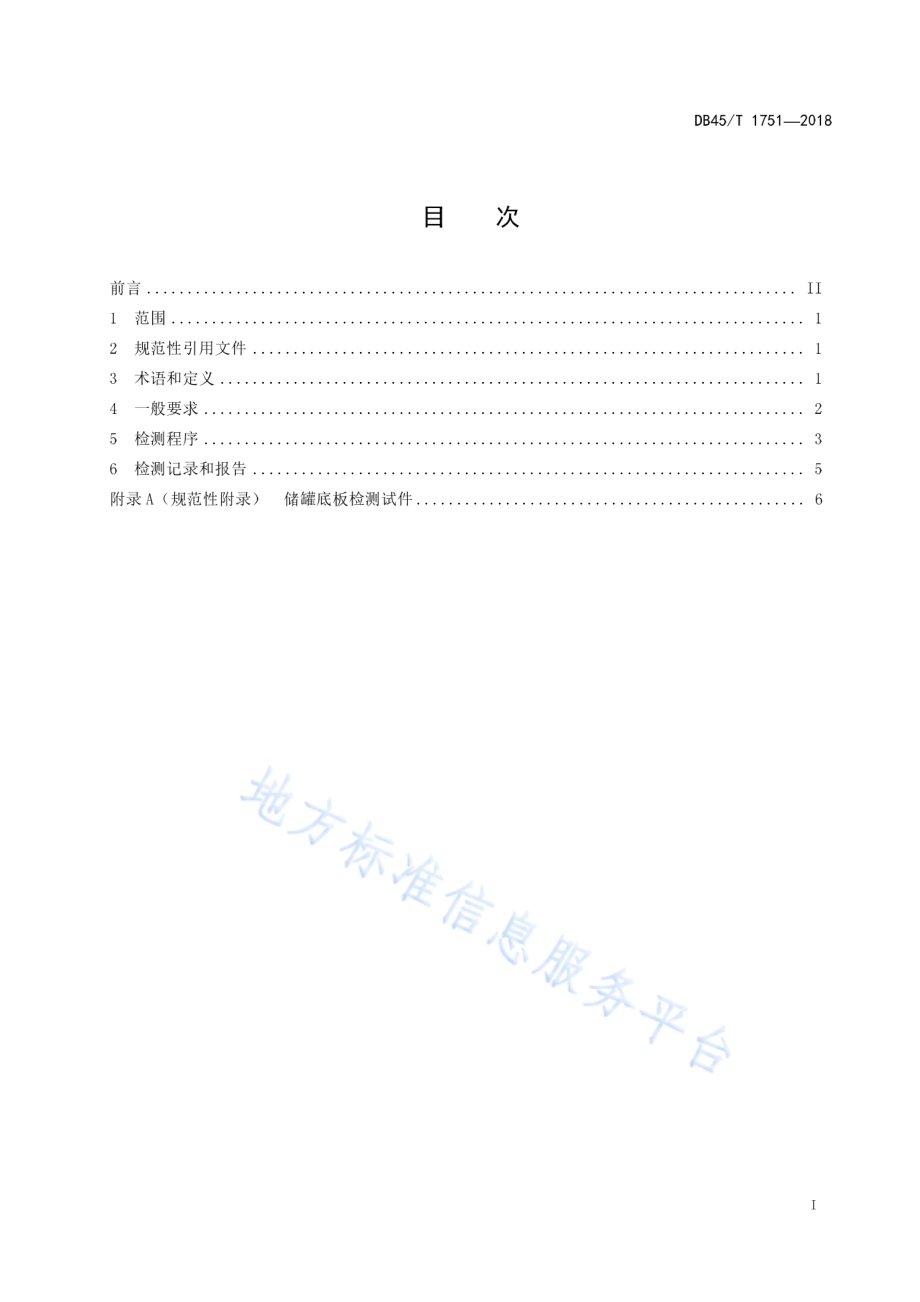

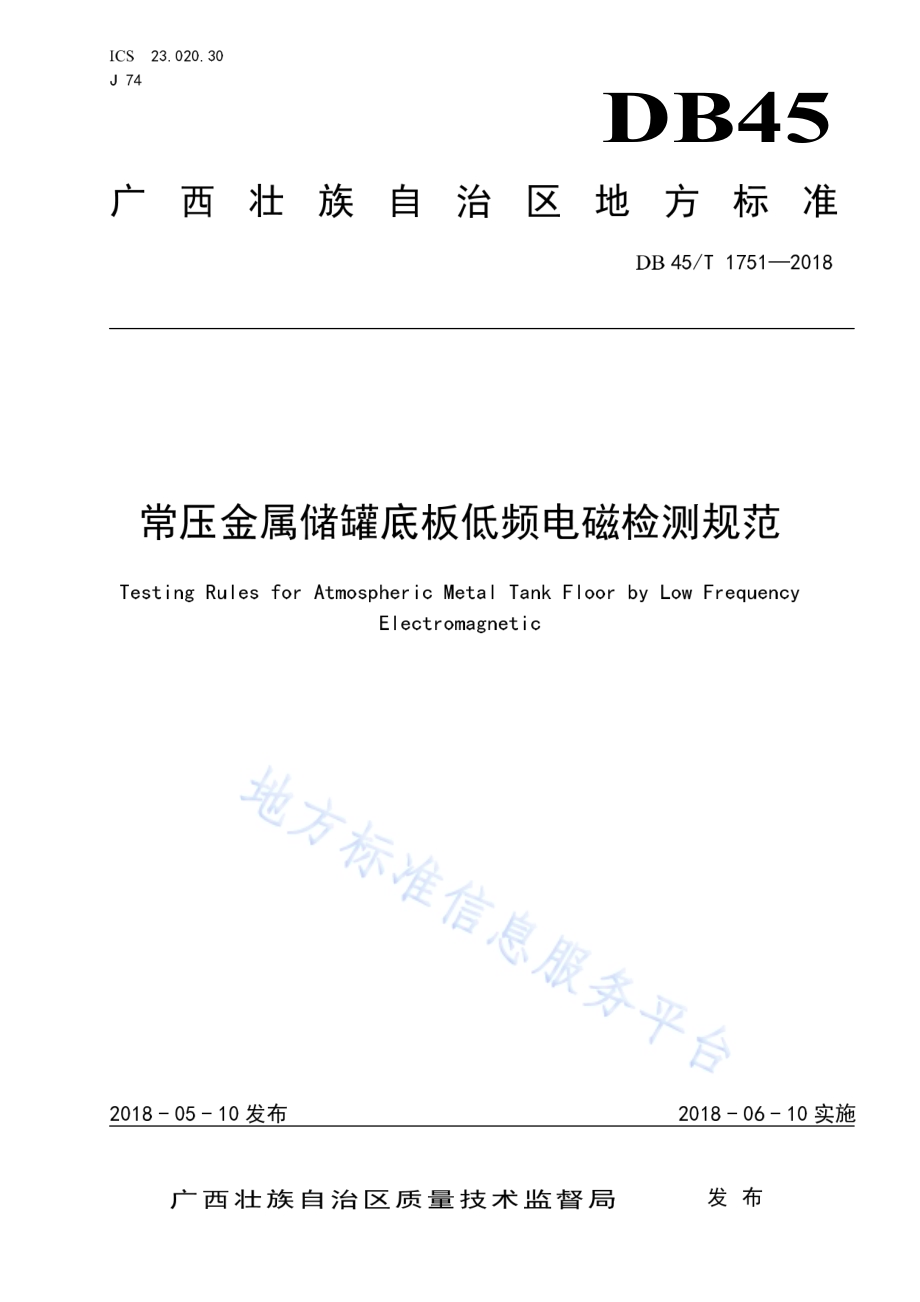

ICS 23.0 20.30 J 74 DB45 广西壮族自治区地方标准 DB 45/T 17512018 常压金属储罐底板低频电磁检测规范 Testing Rules for Atmosp heric Metal Tank Flo or by Low Frequency Electromagnetic 2018-05-10 发布 2018-06-10 实施广西壮族自治区质量技术监督局 发布 DB 45/T 1 75 1 20 18 I 目 次 前言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 一般要求.2 5 检测程序.3 6 检测记录 和报告.5 附录 A（规范 性附录）储罐底板检测试件.6 DB 45/T 1 75 1 20 18 II DB 45/T 1 75 1 20 18 III 前 言 本标准按照 G B/T 1.12 0 09 给出的规 则起草。本标准由广西壮族自治区特种设备检验研究院提出。本标准 起草单位：广西壮族自治区特种设备检验研究院。本标准 主要起草人：张晓斌、郭凯、邓臣权、孙小兵、岑树海、江村、魏玉伟、陈华林、郭方文、马丽、刘继鹏。DB 45/T 1 75 1 20 18 1 常压金属储罐底板低频电磁检测规范 1 范围 本标准 规定了常压金属储罐底板低频电磁检测的术语和定义、一般要求、检测规程、检测记录和报 告。本标准 适用于工作介质为气体或液体、工作压力为常压或小于 0.1 MP a 的低压 新制造和在用地上金 属储罐底板（厚度小于 3 0 m m）母材上 表面、下表面腐蚀和存在的机械损伤等体积性缺陷的检测。本准不 适用于储罐底板焊缝以及已饱和磁化的储罐底板的检测。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1 26 04.5 无损检测 术语 磁 粉检测 GB/T 1 26 04.6 无损检测 术语 涡 流检测 GB/T 2 07 37 无损检测 通用术语和主义 NB/T 4 70 13.1 承压设备 无损检测 第1部分：通 用要求 NB/T 4 70 13.3 承压设备 无损检测 第3部分：超 声检测 NB/T 4 70 13.6 承压设备 无损检测 第6部分：涡 流检测 NB/T 4 70 13.12 承压设 备无损检测 第1 2部分：漏磁检测 3 术语和定义 GB/T 12 60 4.5、G B/T 1 26 04.6、GB/T 20 73 7和N B/T 47 01 3.1界 定的以及下列术语和定义适用于本文 件。3.1 低频电磁 lo w fr eq ue ncy e le ct ro mag ne ti c 基于低频交流磁场激励，在被检测体内感应出涡流场，并在缺陷处形成漏磁场，检测频率为5 Hz 30 Hz。3.2 缺陷当量 de fe ct e qu iva le nt 与特定或俗成的数值相当的量。本规范特指依据获得的信号特征给出缺陷的量值。3.3 缺陷量化 de fe ct s iz ing 依据获得的信号特征给出缺陷的几何尺寸描述。DB 45/T 1 75 1 20 18 2 4 一般要求 4.1 检测人员 从事低频电磁检测的人员应按NB/T 4 70 13.1的有 关规定取得相应资格等级 证书，同时具 备电磁 学 的 基 础知识，方可从事相应资格等级规定的检测工作。4.2 设备和器材 4.2.1 低频电磁检测系统 4.2.1.1 低频电磁检测 系统 应 至 少包括电 源、励磁 装置、磁场 传 感 器、扫查装置、信号 采集 单 元、信 号 显示（或报 警）单 元、信号存储单 元 等，必要 时还 应有位 置 记录 装置。4.2.1.2 低频电磁检测 系统 应 具 有对 发现 的缺陷位 置 和 深 度 进行 分 析 和 显示 的 功能。4.2.2 试件 4.2.2.1 校准试件 按附录A.1规 定。4.2.2.2 对比试件 按附录A.2规 定。4.2.3 垫片 应 采 用已 知 厚度的 非导 磁材 料，推荐 厚度为0.5 mm的 整 数 倍。4.2.4 被检工件 4.2.4.1 被检工件表面应无厚 铁锈 或 污垢 等 固 体 残留 以及可 能影响 检测的其 他障碍物，如 不 能满足 要 求，应 加 以 清除，清除时 不应损 坏 被检工件表面。4.2.4.2 考虑 被检工件表面的 涂层 厚度对检测 灵敏 度的 影响 4.3 检测工艺文件 4.3.1 工艺规程 4.3.1.1 工 艺 规程 除满足 NB/T 4 7 01 3.1 的要求 外，至 少 还 应包括：a)被检 产品 信 息 及检测前的准备要求；b)检测 技 术和检测 步骤 及工 艺 的规定；c)检测 原始 数据记录要求；d)检测 结果 的 评价 及处 理 方 式。4.3.1.2 工 艺 规程应规定以下所列相关 因素 的 具 体范围或要求：a)设备：型 号或制造单位；b)检测 仪器 的检测频率；c)系统软 件；d)扫查 方 向；e)扫查速 度和 扫查覆盖 区 域；f)重叠 区 域；DB 45/T 1 75 1 20 18 3 g)提离高度；h)被检对象的材料；i)被检对象厚度和尺寸；j)表面状态；k)覆盖层或覆盖层厚度；l)对比试件的材料；m)评价准则。4.3.1.3 相关因素的变化超出规定的范围或要求时，工艺规程应进行修订或重新编制。4.3.2 操作指导书 4.3.2.1 操作指导书内容除满足 NB/T 47 01 3.1 中的要求外，至少还应包括：a)检测对象：几何形状与尺寸、材质、设计与运行参数、涂层类型和厚度、被检件表面状态；b)仪器核查状态：传感器、励磁装置、扫查装置、仪器主机、检测数据采集与分析软件等；c)推荐检测频率；d)扫查方式；e)探头：探头数量及布置方式；f)系统核查；g)校准试件。4.3.2.2 对于每台储罐的底板检测，应按照检测工艺规程制定操作指导书，若同规格设备处于同样工 况，可以共用一个操作指导书。4.3.2.3 操作指导书在首次使用时要进行验证，验证的方式可采用对比试件或实际检测的对象。4.4 检测环境 4.4.1 检测过程应遵守国家和地方的相关法律法规，特别是涉及到事故预防、电气安全、高危行业以 及环境保护方面的法律法规。4.4.2 实施检测的环境应符合设备和被检工作的要求。4.4.3 检测场地附近不应有影响仪器设备正常工作的电磁干扰源。4.5 安全要求 4.5.1 本规范没有完全列出进行检测时所有的安全要求，使用本规范的用户有义务在检测前建立适当 的安全和健康准则。4.5.2 检测过程中的基本安全要求如下：a)检测人员应遵守现场的安全要求，根据要求穿戴防护工作服和佩带有关防护设备；b)检测时，应注意周边电磁场对设备检测电子系统的影响。5 检测程序 5.1 资料审查 资料审查应包括下列内容：a)设备制造文件资料：产品合格证、质量证明文件、竣工图等；b)设备运行记录资料：开停车情况、运行参数、工作介质、载荷变化情况以及运行中出现的异 常 情况等；DB 45/T 1 75 1 20 18 4 c)检验资 料：历次 检验检测报告；d)其 他 资 料：修改和改造的文件资 料 等。5.2 现场勘查 对被检工件 周 围 进行现 场 勘查，找 出并设 法排除 可 能影响 检测 结果 的 因素。同时 对被检工件 进行 定 位标 识。5.3 检测条件确定 检测 条 件 确 定 至 少包括以下内 容：a)储罐 经排空、置换 和 清洗后 的检测 环境 必 须保证 检测人员 安全；b)被检储罐底板应无 影响 检测的 障碍物 和 干扰 检测的 异物，如 积液、厚的 铁锈 或 污垢，如 有 影响 检测的 毛刺 和 氧 化 皮 等必 须清除，以 保证 检测 正 常 进行；c)检测提 离高 度一般不超 过 6 mm；如 果仪器 的 灵敏 度 能 得 到保证，提 离高 度 也 可以 大 于 6 mm。5.4 检测设备调试和校准 5.4.1 检测设备调试 检测前应对检测设备 进行系统功能 性检 查 和 调 试。5.4.2 检测系统校准 5.4.2.1 检测 系统 的 探头、主机 每次实施 检测前 都 要 进行校 准，以 保证 检测 结果 的准 确 性，每次校 准 均 应记录。检测 系统校 准包括位 置校 准和 灵敏 度 校 准。5.4.2.2 在下列 情况 下，应 使 用对 比 试件对检测设备的 灵敏 度 进行 检 查 或 校 准：a)每次 检测 开始 前、检测 中 和 结束后；b)怀疑 检测设备 运行 不 正 常 时；c)连续 检测 时，每 2 h 检 查 或 校 准 1 次；d)合同各 方有 争议 或 认 为有必要 时。5.5 检测 5.5.1 扫查方式确定 根 据检测的 目 的和被检工件的形 状 和尺寸 确 定 扫查 方 式。5.5.2 扫查检测过程要求 扫查 检测 过 程要求 至 少包括内 容：a)扫查速 度应 尽 量 保持均匀 并在检测设备 限 定 速 度 之 内；b)扫查 检测 中 应 保证 相 邻扫 描 带之间 的有 效重叠（一般不低于 1 0%，可依据 现 场 情况 适当 调整），不引起漏检。DB 45/T 1 75 1 20 18 5 5.6 检测结果确认与处理 5.6.1 检测结果确认 检测时应根据用户的要求确定需报警的缺陷当量深度，在检测到超过此深度的缺陷信号时，检测设 备应当报警；对于报警的部位，应当随原扫查路线进行来回扫查，以 确定是否为真实缺陷；若 确 定为真 实缺陷，检测人员应将发现的缺陷位置在底板和图纸上分别做出标识确认。5.6.2 不可接受检测信号的处理 5.6.2.1 首先采用目视和小锤敲击的方法进行检测，用以分辨不可接受检测信号是位于上表面或下表 面。5.6.2.2 对于上表面缺陷可采用深度尺直接测量缺陷的深度。5.6.2.3 对于下表面缺陷，应采用超声检测方法进行测量，以更精确地测量缺陷的深度，超声检测方 法按 N B/T 470 13.3 执行。5.6.2.4 其他不可接受信号的处理方式由检测方和用户协商确定。6 检测记录和报告 6.1 检测记录 应按照现场操作的实际情况详细记录检测过程的有关信息和数据，检测时如遇不可排除因素的噪声 干扰，如被检底板剩磁较强，应在检测记录中注明。低频电磁检测记录除符合N B/T 4 70 13.1 的规 定 外，还至少包括下列内容：a)检测对象：设 备 类型，检测对象名称、编号、规格尺寸、盛装介质及使用年限、材质、公称厚 度、涂层厚度、涂层材料种类、检测部位和检测覆盖率、检测时的表面状态、检 测 时机、被检 底板剩磁状态；b)检测设备和器材：名称、规格型号和编号、扫查模式；c)校准试件的材料、尺寸、缺陷的形状和校准结果；d)仪器检测状态参数的设置值；e)原始检测数据文件名称；f)标识出超出验收标准的不可接受信号及缺陷位置示意图。6.2 检测报告 应依据检测记录出具检测报告。低频电磁检测记录除符合NB/T 47 01 3.1的 规 定 外，还至少包括下列 内容：a)检测对象：设 备 类型，检测对象名称、编号、规格尺寸、盛装介质及使用年限、材质、公称厚 度、涂层厚度、涂层材料种类、检测部位和检测覆盖率、检测时的表面状态、检测时机；b)检测设备和器材：名称、规格型号和编号、扫查模式；c)校准试件的材料、尺寸、缺陷的形状和校准结果；d)仪器检测状态参数的设置值；e)原始检测数据文件名称；f)标识出超出验收标准的不可接受信号及缺陷位置示意图。DB 45/T 1 75 1 20 18 6 A A 附 录 A（规范性附录）储罐底板检测试件 A.1 校准试件 校 准试件应 选 用 正 火 状态 下的 钢 板制作，厚度 可 选 用 8 mm，也 可 选 用其 他 不超 过 20 m m厚的 钢 板；试 件的 长 度和 宽 度 至 少为 探头 阵 列 总 扫查 宽 度的2 倍。用 铣刀 在 校 准试件上分 别加 工出 直 径 为 10 mm 和 16 mm 的 四 个 平 底 孔，深 度分 别 为厚度的3 0%和60%；和 二 个边 长 为5 0 mm 50 m m的方 形 孔，深 度分 别 为 厚度的30%和60%。所有尺 寸 公差 不 大 于 0.2 mm，各 模拟 缺陷 之间 的 间 距 至 少为 8 0 mm,模 拟 缺陷 距 试件边 缘 至 少为1 50 mm。图 A.1 给出了 扫查探头 阵 列 总宽 度为不超 过 30 0 mm 的 校 准试件 示意图。图A.1 校准试件示意图（单位：m m）DB 45/T 1 75 1 20 18 7 A.2 对比试件 A.2.1 对比试件应 选用与被检 对象几何尺 寸相同，电 磁特性相近 的材料制作，试件的宽 度至少为探头阵列总扫查宽度的2倍，试件的长度至少为扫查器长度的3倍 再加40 0 mm。除合同有关各方另有约定之外，应在对比试件长轴中心线上分别加工出深度为板厚的20%、4 0%、6 0%和 8 0%的4 个球形 孔或阶梯平底孔。A.2.2 对于阶梯平底孔的加工，不同板厚推荐孔的阶梯数和直径表如表A.1所 示，相 邻台阶孔的边缘边 线应形成一个梯形，孔直径与深度的公差不大于0.2 mm，孔与孔之间的间距至少为20 0 mm，两端孔距 试件边沿的距离相同。图A.2为对比 试件的示意图。40%阶梯孔示意图 40%球孔示意图 a)b)图A.2 平板对比试件示意图(单位：m m)DB 45/T 1 75 1 20 18 8 表A.1 对比试件人工缺陷孔的阶梯数及直径 A.3 制作要求 A.3.1 试件表面不应 沾 有 异物，且 无 影响 测试 结果 的缺陷。A.3.2 试件上 加 工的人工缺陷应 进行 测定，并 满足 相关标准或 技 术 条 件的要求。试件厚度 mm 孔号 阶梯数 阶梯深度 mm 孔径/mm D 1 D 2 D 3 D 4 D 5 D 6 6 1 2 0.6 6 3 2 3 0.8 12 8 3 3 4 0.9 18 12 8 3 4 6 0.8 24 18 14 10 6 3 8 1 2 0.8 8 4 2 3 1.1 16 10 5 3 4 1.2 24 18 12 6 4 6 1.1 32 24 18 12 6 4 10 1 2 1.0 10 5 2 3 1.33 20 13.5 6.5 3 4 1.5 30 20 13.5 5 4 6 1.33 40 30 24 16 10 5 12 1 2 1.2 12 6 2 4 1.2 24 18 12 6 3 4 1.8 36 24 16 6 4 6 1.6 48 36 28 20 12 6 _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 中华人民共和国广西地方标准 常压金属储罐底板低频电磁检测规范 DB45/T 1751 2018 广西壮族自治区质量技术监督局统一印刷 版权专有 侵权必究
