在用氨制冷压力管道X射线数字成像检测技术要求DB11／T 1699-2019.pdf

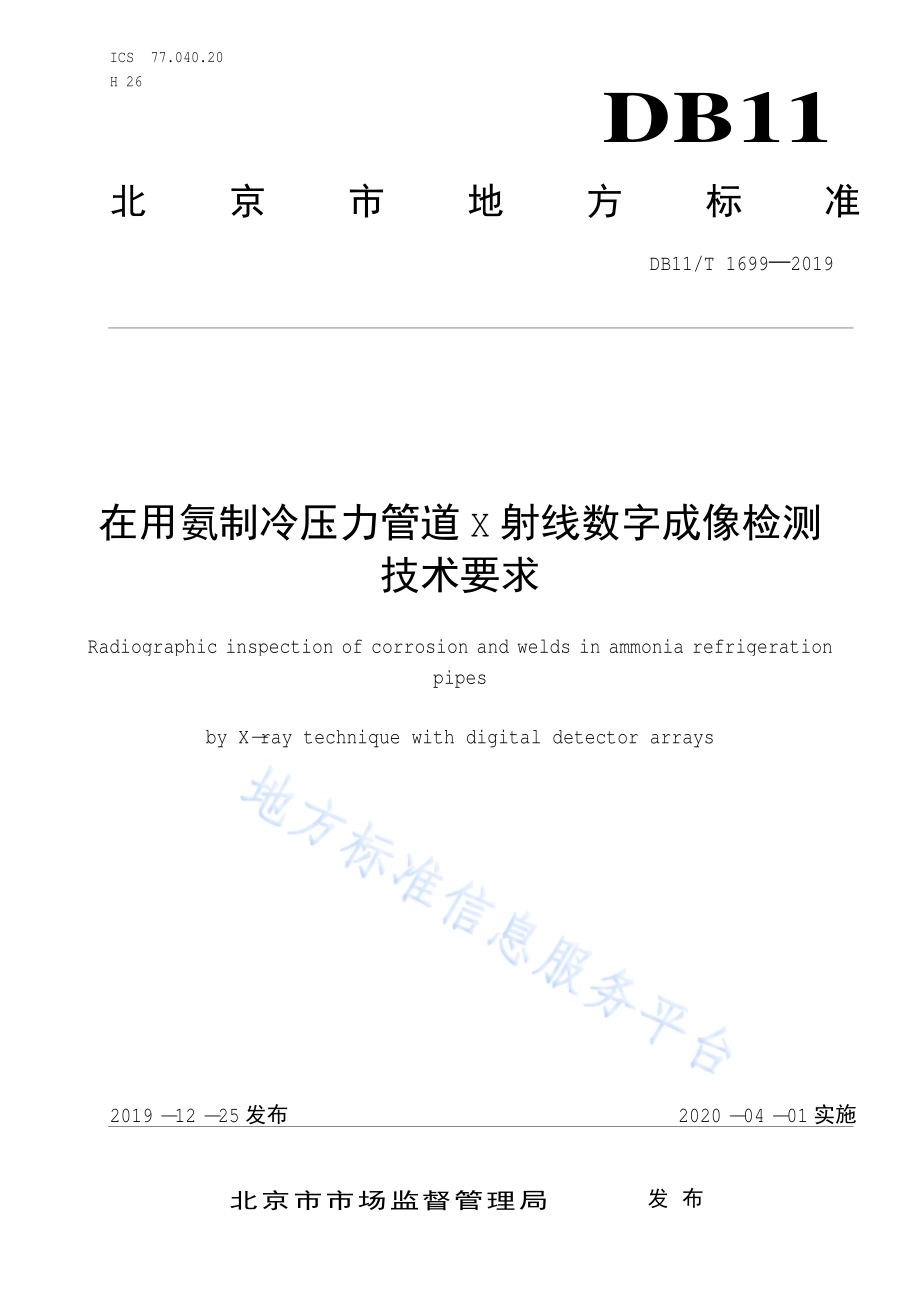

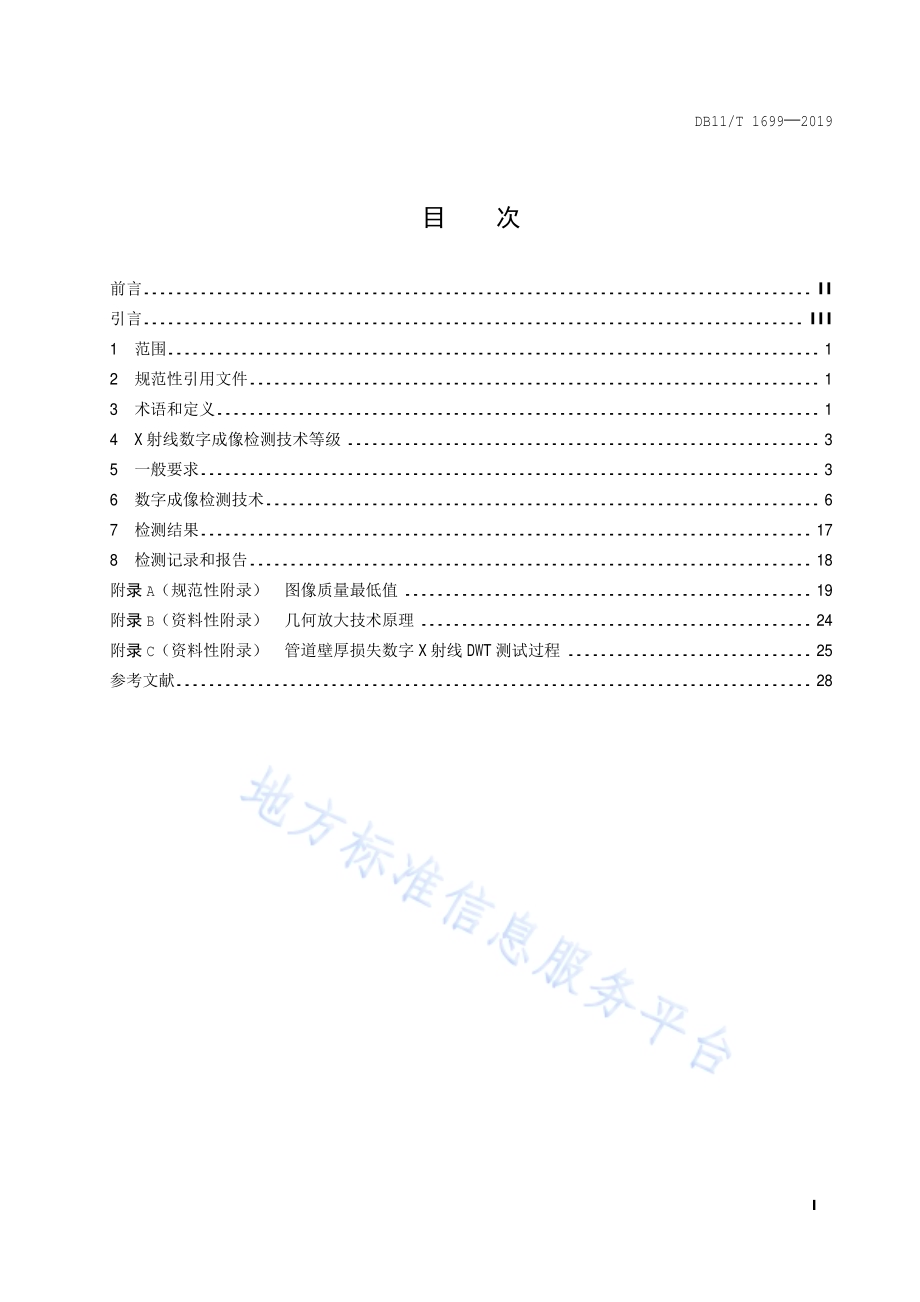

ICS 77.040.20 H 26 DB11 北京市地方标准 DB11/T 1699 2019 在用氨制冷压力管道 X射线数字成像检测 技术要求 Radiographic inspection of corrosion and welds in ammonia refrigeration pipes by X-ray technique with digital detector arrays 2019-12-25发布 2020-04-01实施 北京市市场监督管理局 发布 DB11/T 1699 2019 I 目 次 前言.II 引言.III 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 X射线数字成像检测技术等级.3 5 一般要求.3 6 数字成像检测技术.6 7 检测结果.17 8 检测记录和报告.18 附 录 A（规范性附录）图像质量最低值.19 附 录 B（资料性附录）几何放大技术原理.24 附 录 C（资料性附录）管道壁厚损失数字 X射线 DWT测试过程.25 参考文献.28 DB11/T 1699 2019 II 前 言 本文件按 GB/T 1.1 2009给出的规则起草。本文件由北京市市场监督管理局提出并归口。本文件由北京市市场监督管理局组织实施。本文件起草单位：北京市特 种设备 检测 中心、北京市 丰台区 特 种设备 检测 所、北京 嘉盛国安科 技 有 限公司、中国 特 种设备 检测 研究院、北京 航星机器制造有限公司。本文件 主 要起草 人：贾强、谭伟、梁丽红、梁旭、张明洋、王广坤、王宝龙、陈凯、李伟、陈玉平、李浩、李宏雷、陈克、刘阳、赵军、杨雷、崔海捷、帅家盛。DB11/T 1699 2019 III 引 言 针对带保冷层、含液在 用 氨制冷 管道本 体及其焊缝 X射线检测 难题，在与 ISO17636 2:2013（E）,Non-destructive testing of welds Radiographic testing Part 2:X-and gamma ray techniques with digital detectors和 NB/T 47013.11 2015承压设备无 损检测 第 11部分：X射线数字成像检测等 标准比对 的 基础 上，体 现 与 ISO标准 接轨 的原则、采 用原质检 总 局 科 技 计划项目 氨制冷 装置 RBI与 传统 检 验融合方法 研究 课 题 成果（项目编号：2015QK002）、结 合 氨制冷 管道 X射线数字成像检测实 践编 制本 标准，主 要技术特 点如下：X射线数字成像检测技术等级按图像质量 分 为两个 级 别：A级图像质量 基 本技术；B级图像质 量 高 级技术；规定 了 带 包覆 层含液 管道 焊 接接头 X射线数字成像检测 内容；规定 了 管道本 体 剩余 厚 度 测量 内容。DB11/T 1699 2019 1 在用氨制冷压力管道 X射线数字成像检测技术要求 1 范围 本 标准 规定 了 在 用 氨制冷压 力 管道本 体及其焊 接接头 的 X射线数字成像检测技术和质量 分 级要求。本 标准 适 用 于 公 称直径不 大 于 400mm的 在 用 氨制冷压 力 管道本 体 剩余 厚 度 测量和 焊 接接头裂纹、未焊 透、未熔合、咬边、内凹、错边 等 缺陷 X射线数字成像检测。公 称直径不 大 于 400mm的 其 他 带 包覆 层含液在 用管道 X射线数字成像检测 可 参 照 本 标准 进行。2 规范性引用文件 下列 文件 对 本 标准 的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本 标准。凡是不注日期 的引用文件，其 最 新版 本（包括 所有 的 修改 单）适 用 于 本 标准。GB/T 12604.2 无 损检测 术语 射线 照相 检测 GB 18871 电离辐 射 防护 与 辐 射 源 安 全 基 本 标准 GB/T 23901.1 2019 无 损检测 射线 照相 检测图像质量 第 1部分：线 型 像质 计 像质值的测定 GB/T 23901.5 2019 无 损检测 射线 照相 检测图像质量 第 5部分：双 线 型 像质 计 图像 不清晰度的测定 GB 50126 工业 设备及 管道 绝热 工 程施 工 规范 NB/T 47013.1 2015 承压设备无 损检测 第 1部分：通 用要求 NB/T 47013.2 2015 承压设备无 损检测 第 2部分：射线检测 NB/T 47013.11 2015 承压设备无 损检测 第 11部分：X射线数字成像检测 TSG Z8001 特 种设备无 损检测 人 员 考 核 与 监督管理规则 TSG D7005 压 力 管道定 期 检 验 规则-工业 管道 GBZ 117 2015 工业 X射线 探伤 放射 防护 要求 3 术语和定义 GB/T 12604.2界 定的 以 及 下列 术语和定义 适 用 于 本 部分。3.1 氨制冷压力管道 ammonia refrigeration pressure pipe 制冷 系 统内 部 以 氨制冷 剂 为 介 质的 压 力 管道，包括 带 包覆 层 和 不 带 包覆 层 的管道。3.2 数字探测器 digital detector array DDA 将 X射线 转换 为离 散阵 列 模拟 电 信 号、经模 数 转换后通 过 计 算 机 显示输 出 X射线数字图像的 电 子 设 备，以 下 简 称 探 测 器。DB11/T 1699 2019 2 3.3 X射线数字成像 X-ray digital radiography X射线 穿 透工 件 经探 测 器 采 集转换 为 数字 信 号 输入 计 算 机 处 理 显示 图像的一 种 成像 方法。3.4 像素 pixel X射线数字 探 测 器 的的 基 本组成单 元，即 与 敏感元 器 件 对 应 的 点。3.5 灰度值 gray value X射线数字图像 中 每 一像 素 的数值。3.6 线性化灰度值 linearized gray value 与 探 测 器 曝光 量 严格 成 正 比 例 的像 素灰 度 值，当探 测 器 未 曝光，对 应 的 灰 度 值等 于 零。3.7 数字探测器基本空间分辨力 basic spatial resolution of a digital detector array ectorbSRdet 在无 被 检 工 件、像质 计 放 置于 数字 探 测 器 之 上 和 透照 几何放大 倍 数 接 近 于 1时，检测 系 统 所 能 分 辨 的最 小 几何 尺寸细节 的 能 力，在 数值 上 等 于 在 数字图像 上 测 得 的 探 测 器 不清晰度 的一 半。注：不清晰度 的测量参 见 GB/T 23901.5 2019标准。3.8 数字图像基本空间分辨力 basic spatial resolution of a digital image imagebSR 像质 计 放 置于 射线 源 侧被 检 工 件 之 上，检测 系 统 所 能发 现 的 被 检 工 件图像 中 最 小细节 的 能 力，在 数值 上 等 于 在 数字图像 上 测 得 的 不清晰度 的一 半。注：不清晰度 的测量参 见 GB/T 23901.5 2019标准。3.9 信噪比 signal-to-noise ratio SNR 数字图像 中 给定 区 域 线性 化灰 度 值 平 均 值 与 线性 化灰 度 值 标准 偏差之间 的 比 值。3.10 归一化信噪比 normalized signal-to-noise ratio SNRN 实测 信噪 比 按 下 式除以 基 本 空间 分 辨 力（单位 微米）：DB11/T 1699 2019 3 bmeasured NSRSNR6.88SNR=注：measuredSNR 为 实 际 测 得 的 信噪 比；ectorb bSR SRdet=3.11 对比度/噪声比 contrast-to-noise ratio CNR 数字图像 两个 区 域灰 度 平 均 值 之差 与 灰 度 平 均 标准 偏差之间 的 比 值。3.12 归一化对比度/噪声比 normalized contrast-to-noise ratio CNR N 实测 对比 度/噪声 比 按 下 式除以 基 本 空间 分 辨 力（单位 为 微米）：bmeasured NSRNR6.88C CNR=注：measuredSNR 为 实 际 测 得 的 信噪 比；ectorb bSR SRdet=4 X射线数字成像检测技术等级 X射线数字成像检测技术等级按图像质量 分 为两个 级 别（见 附录 A）：a)A级图像质量 基 本技术；b)B级图像质量 高 级技术。5 一般要求 5.1 检测人员 5.1.1 从事 X射线数字成像检测的 人 员，上 岗 前 应进行辐 射 安 全 知识培训，并 取得 相 关证书。5.1.2 从事 X射线数字成像检测的 人 员，应 在 取得 特 种设备无 损检测 X射线数字成像检测 专 项 资 格后，从事 相应项目 的检测 工 作。5.1.3 检测 人 员 应了 解 与 X射线数字成像技术 相 关 的 计 算 机 知识、数字图像 处 理 知识，掌握 相应 的 计算 机基 本 操作 方法。5.2 检测系统与器材 5.2.1 X射线机 5.2.1.1 采 用 与 探 测 器 相 匹配 的 X射线 机。5.2.1.2 应 根据 被 检 工 件的厚 度、规 格、焦距 大 小以 及 是 否 含 介 质、带 包覆 层 等 现 场 透照 条 件，选择 X射线 机 的 能 量范围。DB11/T 1699 2019 4 5.2.2 探测器系统 5.2.2.1 包 含 面 阵 列 探 测 器及其 通 讯、控 制 线 缆 等 配 件。5.2.2.2 面 阵 列 探 测 器 像 素尺寸 宜 在 大 于 100微米 至 148微米 范围 内。5.2.2.3 A/D转换 位数 不 小 于 14bit。5.2.2.4 探 测 器 供 应 商 应 提 供 探 测 器 的 坏 像 素 表 和 坏 像 素 校 正 方法。5.2.2.5 应 按 照 具 体 的 探 测 器 系 统 规定的图像 校 正 方法，对 探 测 器 进行 校 正。5.2.3 计算机与系统软件 5.2.3.1 计 算 机 显示 器 应 满足 的最低要求 如下：a)亮 度不 低 于 250cd/m2；b)灰 度 等级 不 小 于 8bit；c)图像 显示 分 辨 率 不 低 于 1024 768；d)显示 器 像 素 点 距 不高于 0.3mm。5.2.3.2 系 统 软 件 至 少应 具 有 以 下 功 能：平 均、窗 位、安 全 延 时、图像 4 16倍 不 失 真缩 放、线 缆/无 线 控 制、图像 采 集、图像 处 理、缺陷 几何 尺寸 测量、缺陷 标 注、信噪 比 和 基 本 空间 分 辨 力 测量、双 丝 像质 计 摆 放 角 度 测量、图像 存储。5.2.4 像质计 5.2.4.1 图像 相 对 灵 敏 度采 用线 型 像质 计进行 测定，线 型 像质 计 的 型号 和规 格 应 符 合 GB/T 23901.1的规定。5.2.4.2 数字图像和 阵 列 数字 探 测 器基 本 空间 分 辨 力采 用 双 线 型 像质 计进行 测定，双 线 型 像质 计 的 型号 和规 格 应 符 合 GB/T 23901.5的规定。5.2.4.3 线型像质计 5.2.4.3.1 无 包覆 层、不 含液 态 介 质管道线 型 像质 计 的放 置 原则 应 符 合 NB/T 47013.11 2015中6.1.2.1要求。5.2.4.3.2 有 包覆 层、不 含液 态 介 质管道线 型 像质 计 宜 放 置 在 射线 源 侧 的 工 件 上；若 相 对 灵 敏 度（IQI值）不 能 满足 透照 要求（见 附录 A中 表 A.1 A.3），应 放 置于 靠 近探 测 器 的 保 温 层 外 侧。5.2.4.3.3 含液 态 介 质管道线 型 像质 计 宜 放 置 在 探 测 器 侧 的 工 件 上；管道 带保 温 层 时，应 放 置于 靠 近探 测 器 的 保 温 层 外 侧。5.2.4.3.4 当 线 型 像质 计 放 置 在 探 测 器 侧时，应 在 适 当 位 置 放 置 铅 字“F”作 为 标 记，“F”标 记的图像 应 与 像质 计 的 标 记 同 时 出 现 在 图像 上，且 应 在 检测报告 中 注 明。5.2.4.3.5 线 型 像质 计 的 使 用和 识 别应 符 合 NB/T 47013.11 2015中 6.1.2.2、6.1.2.3要求。5.2.4.4 双线型像质计 5.2.4.4.1 是 否同 时 使 用线 型 像质 计 和 双 线 型 像质 计 由 合 同 双方 确 定。若 放大 倍 率 大 于 1.2，应 同 时 使 用线 型 像质 计 和 双 线 型 像质 计。5.2.4.4.2 焊缝 双 壁 双 影 透照，双 线 型 像质 计置于 管 子 的射线 源 侧，图像 基 本 空间 分 辨 力 满足 附录 A中 的 表 A.4或 A.5要求（透照 厚 度为 管 子 公 称直径）、并 且 数字 阵 列 探 测 器 空间 分 辨 力 满足 附录 A中 的表 A.4或 A.5要求（透照 厚 度为 2倍 管 子 壁厚）。5.2.4.4.3 焊缝 双 壁单 影或 单壁单 影 透照，双 线 型 像质 计置于 管 子 的 探 测 器 侧，图像 基 本 空间 分 辨 力 满足 附录 A中 的 表 A.4或 A.5要求（透照 厚 度为 管 子 壁厚）。DB11/T 1699 2019 5 5.2.4.4.4 管道 带 包覆 层 时，双 线 型 像质 计置于包覆 层 上，应进行工 艺 验 证，数字图像 基 本 空间 分 辨力应 在 参考图像 上 读 取。5.2.4.4.5 当 双 线 型 像质 计 放 置 在 探 测 器 侧时，应 在 适 当 位 置 放 置 铅 字“F”作 为 标 记，“F”标 记的图像应 与 像质 计 的 标 记 同 时 出 现 在 图像 上，且 应 在 检测报告 中 注 明。5.2.4.4.6 双 线 型 像质 计 金属丝 与 探 测 器 的 行 或 列 成 较 小 的 夹角（2 5）,且 细 丝 置于 外 侧。在 透照参数和检测 对 象 不 变 的 情况 下（如 一 条 焊缝 的 连续 成像），可 只 在第 一 幅 图像 中 放 置双 线 型 像质 计，细 丝 置于 外 侧。5.2.4.4.7 双 线 型 像质 计 的 识 别方法 见 GB/T 23901.5 2019。5.2.5 标记 5.2.5.1 定位 标 记 焊缝 透照 定位 标 记 包括 搭 接 标 记和 中心标 记。局 部 检测 时 搭 接 标 记 称为 有 效 区 段 标 记。当 铅 质 标 记 用数字 表 示时，可不 用 中心标 记。5.2.5.2 识 别 标 记 识 别 标 记 包括 产品 编号、焊缝 编号、图像 编号 和 透照日期。返 修 部分 还 应 有 返 修 标 记 R1，R2等（其数 码表 示 返 修 次 数）。5.2.5.3 标 记位 置 标 记一般放 置 在 距 焊缝 边 缘至 少 5mm以 外，所有标 记图像 不应 重叠,且 不应 干扰 有 效评 定范围 内 的 影像；搭 接 标 记放 置 的 部 位 还 应 符 合 NB/T 47013.2的规定。无 法 标 记 时 应 在 原 始 记录 上 画 图 标 记。5.2.6 数字成像系统运 行核查 5.2.6.1 应 提 供 检测 系 统 性 能 测试 证 明 文件。在第 一 次使 用前 应进行 检测 系 统 性 能 验 收，验 收 合 格后 方可 使 用。5.2.6.2 在 如下 情况 下应进行 核 查，核 查 主 要 指 测试 系 统 分 辨 力，核 查 方法 按 NB/T 47013.11 2015附录 A执 行：a)检测 系 统 有 改 变 时；b)正 常使 用 条 件 下，每 3个 月 应 至 少 核 查 一 次；c)在 系 统 停止使 用一 个 月 后 重 新 使 用 时；d)对 于 脉冲 源，当 使 用 脉冲 数 占 总 脉冲 数 1/3、2/3时，均 须 核 查。5.2.7 曝光量确 定 原则 5.2.7.1 应 按 照 检测 速 度、检测 设备 和检测质量的要求，通 过 协调 影 响 曝光 量的参数 来 选择 合适 的 曝 光 量；需 要提 高 检测 效率 时，优先 选择 大 电 流短 时间 的 曝光 量。5.2.7.2 对 于直 流 源高 频 射线 机，单 次 曝光 量范围：管 电 流 为 0.5mA至 4.5mA、通 常情况 下 曝光时间 范围 为 1秒 至 60秒。5.2.7.3 对 于 脉冲 源 射线 机，单 次 曝光 量范围：脉冲 数 1至 199。5.2.7.4 多 次叠 加 的 总 曝光 量等 于 单 次 曝光 量 乘 以 平 均 次 数。5.2.8 安全 要求 5.2.8.1 检测 环境 应 满足 说 明 书 中对 相应 检测 系 统 的 温 度、湿 度、接 地、电 磁 辐 射、振动 等 运 行 环境 的要求。5.2.8.2 X射线 辐 射 防护 条 件 应 符 合 GB 18871和 GBZ 117的 有 关 规定。DB11/T 1699 2019 6 5.2.8.3 现 场 进行 X射线数字成像检测 时，应 按 GBZ 117的规定 划 定 控 制区 和监督 区，设 置 警 告 标 志，检测 人 员 应 佩戴 个 人 剂 量 计，并 携 带 剂 量报 警仪。5.2.8.4 现 场 通 风 条 件 良好，氨 浓 度应 在人体安 全 水 平 以 下；必 要 时，穿 戴 氨 用 防护 面 罩。5.2.8.5 高 空作 业应 穿 戴 高 空作 业防护 用 具。6 数字成像检测技术 6.1 焊缝透照 布 置 6.1.1 透照 方 式 6.1.1.1 不 带 包覆 层、不 含液氨制冷 管道 对 接 焊缝 X射线数字成像检测 透照方 式见 图 1 图 3。6.1.1.2 不 带 包覆 层、含液氨制冷 管道 对 接 焊缝 X数字成像检测检测 透照方 式见 图 4 图 6。6.1.1.3 带 包覆 层、不 含液氨制冷 管道 对 接 焊缝 X射线数字成像检测 透照方 式见 图 7 图 9。6.1.1.4 带 包覆 层、含液氨制冷 管道 对 接 焊缝 X射线数字成像检测 透照方 式见 图 10 图 12。说 明：S X射线 源；D 数字 探 测 器；f X射线 源 至 工 件 之间 的 距 离；f X射线 源 至 工 件 之间 的 垂 直 距 离；b 工 件 至 探 测 器 之间 的 距 离；b 工 件 至 探 测 器 之间 的 垂 直 距 离；t 名 义厚 度；De 管道 外 径。图 1 对 接焊缝 双 壁 双 影椭圆透照 方 式 图 DB11/T 1699 2019 7 图 3 对 接焊缝 双 壁单影透照 方 式 图 图 2 对 接焊缝 双 壁 双 影垂直透照 方 式 图 DB11/T 1699 2019 8 注：源 至 工 件 距 离可采 用 f代替 f。图 4 含液 管道对 接焊缝 双 壁 双 影椭圆透照 方 式 图 图 5 含液 管道对 接焊缝 双 壁 双 影垂直透照 方 式 图 DB11/T 1699 2019 9 图 6 含液 管道对 接焊缝 双 壁单影透照 方 式 图 注：源 至 工 件 距 离可采 用 f代替 f。图 7 带包覆层 管道对 接焊缝 双 壁 双 影椭圆透照 方 式 图 DB11/T 1699 2019 10 图 9 带包覆层 管道对 接焊缝 双 壁单影透照 方 式 图 图 8 带包覆层 管道对 接焊缝 双 壁 双 影垂直透照 方 式 图 DB11/T 1699 2019 11 注：源 至 工 件 距 离可采 用 f代替 f。图 10 带包覆层含液 管道对 接焊缝 双 壁 双 影椭圆透照 方 式 图 图 11 带包覆层含液 管道对 接焊缝 双 壁 双 影垂直透照 方 式 图 DB11/T 1699 2019 12 图 12 带包覆层含液 管道对 接焊缝 双 壁单影透照 方 式 图 6.1.2 透照 方 向 与 透照区域 6.1.2.1 透照 时 射线 束 中心 应 垂 直 指 向 成像 区中心，需 要 时 也 可 选 用 有 利 于 发 现缺陷 的 方 向 透照。6.1.2.2 透照 区 域 应包 含焊缝 和 距 焊缝 熔合 线 10mm范围 内 的 母材 区 域。6.1.3 小径 管 透照 6.1.3.1 采 用 倾斜 透照 椭圆 成像 时：a)当 t/De 0.12，相 隔 90透照 2次；b)当 t/De 0.12，相 隔 120或 60透照 3次。6.1.3.2 椭圆 成像 有 困 难 时，宜 采 用 垂 直透照 重叠 成像（见 图 2、图 5、图 8、图 11），应相 隔 120 或 60 透照 3次。6.1.3.3 采 用 倾斜 透照双 壁单 影 成像（见 图 3、图 6、图 9、图 12），源 至 工 件 距 离 f在 满足 6.3.1的前提 下 尽 量 取小 值，像质 计 和 铅 字“F”标 记 应 放 置 在 探 测 器 侧。6.1.3.4 由 于 结 构 原 因 不 能 进行 多 次 透照 时，经 合 同 双方 商 定，可采 用 椭圆 成像 或重叠 成像 方 式 透照 一 次。鉴 于透照 一 次 不 能 实 现 焊缝 全 长 的 100%检测，此 时 应采 取 有 效 措 施 扩 大 缺陷可 检出范围，并 保证 图像 评 定范围 内 灰 度、信噪 比、灵 敏 度 和 分 辨 力 满足 要求。6.1.4 相 邻 两 幅 图像 搭 接 区 域 长 度应不 小 于 10mm。6.2 管道 厚 度测 量透照 方 式 采 用 切 线技术测量管道壁厚的 透照方 式见 图 13；采 用 双 壁厚技术测量管道壁厚损失的 透照方 式见 图 14。DB11/T 1699 2019 13 a)不 含液 不 带 包覆 层 b)含液带 包覆 层 图 13 切 线技术测 量 管道 壁厚的透照 方 式 图 DB11/T 1699 2019 14 a)不 含液 不 带 包覆 层 b)含液带 包覆 层 图 14 双 壁厚 技术测 量 管道 壁厚损失的透照 方 式 图 6.3 成像 几何参 数 6.3.1 X射线 源 至 被 检 工 件 表面 的最 小 距 离 对 于 图 1、图 2、图 4、图 5、图 7、图 8、图 10、图 11双 壁 双 影 透照方 式，所 选 用的 X射线 源 至 被 检 工件 表面 的 距 离 f 应 满足 公 式（1）、公 式（2）要求。对 于 A级图像质量：DB11/T 1699 2019 15 3 25.7 bdf（1）对 于 B级图像质量：3 215bdf（2）式 中：d-射线 源 焦 点 尺寸，mm。对 于 图 3、图 6、图 9、图 12双 壁单 影 透照方 式,f 应 满足 公 式（3）、公 式（4）要求。对 于 A级图像质量：35.7tbdf（3）对 于 B级图像质量：315tbdf（4）式 中：t-名 义厚 度，mm 若 规定 对 面 状 缺陷进行 检测，为 降 低几何 不清晰度，即 使 A级图像质量 合 格，射线 源 至 被 检 工 件 表 面 的 距 离 也 应 提 高 至 B级图像质量要求的 f。6.4 几何放大 技术 对 于 图 7 图 9、图 10 图 12透照方 式，如 果像质 计相 对 灵 敏 度 和 基 本 空间 分 辨 力不 能 满足表 A.1至 A.5要求，可 以通 过几何放大技术 降 低图像 不清晰度。几何放大技术原理参 见 附录 B。6.5 散 射线和 无 用射线 的屏蔽 可采 用 滤波板、准 直 器（光 栅）、限制 照 射场范围、防 散 射线 铅 板 等 适 当 措 施，减 少 散 射线和 无 用X射线。6.6 图像质 量及评 定 6.6.1 图像质 量 6.6.1.1 图像 灵敏 度与图像基本空间分辨力 应 同 时 保 证 图像 相 对 灵 敏 度 和图像 基 本 空间 分 辨 力 的要求；按 照 图像质量等级要求 及 采 用的 透照方式，A级 与 B级图像 相 对 灵 敏 度 和 不清晰度应 分 别 符 合 附录 A表 A.1表 A.5的规定。6.6.1.2 补偿原则 如 果图像 相 对 灵 敏 度 和 不清晰度不 能 同 时 达到 表 A.1表 A.5的规定，可 通 过 增加 曝光 量提 高 信噪 比、进 而 提 高 线 型 像质 计（丝 号）的 可 见 性 补偿超 出的 不清晰度 值（或 超 出的数字 探 测 器基 本 空间 分 辨力）。DB11/T 1699 2019 16 对 于 小 型缺陷（缺陷 在 射线 透 过 方 向 上 的 尺寸 w D 远远 小 于透照 厚 度），补偿 原则 基 于下列 理 论 近 似，见 公 式（5）：beffNSRSNRcwCNRm=D（5）式 中：c-常 数；effm-有 效 衰减 系 数；NCNR-数字图像 中 测 得 的归一 化 CNR 为 保 证 获 得 足 够 相 对 灵 敏 度 的 X射线数字图像，在 以 下 三 种 情 形 下 需 要 进行 补偿：a)补偿 原则，通 过提 高 信噪 比 SNR（例 如 提 高 曝光 量）补偿 对比 度 的 降 低（例 如 提 高 管 电 压 导致 的 对比 度 降 低）；b)补偿 原则，通 过提 高 信噪 比 SNR（例 如，对 应于缺 失的 双 线 型 像质 计 线 对 值，提 高 单 丝 像质计 IQIs的 丝 号）补偿 探 测 器 不清晰度 的 增 大（例 如，数字 探 测 器基 本 空间 分 辨 力高于 标准 规定图像质量 应 达到 的数字图像 基 本 空间 分 辨 力）。例 如：对 于 某 一检测 系 统，采 用 椭圆倾斜 透 照方 式 检测 89x4带 包覆 层液氨 管道，要求 达到 B级图像质量，如 果图像质量 不 能 同 时 达到W14和 D9，则 达到 W15和 D8可 提 供 等 效 的检测 灵 敏 度。补偿 最大 不 超 过 2个 丝 号；c)补偿 原则，通 过提 高 信噪 比 SNR补偿因 为 数字 探 测 器 坏 像 素 的 校 正 导致 的 拟 合不清晰度 的 增 大。6.6.2 图像 评 定要求 6.6.2.1 可 通 过 正 像 或 负 像的 方 式显示，1：1评 定。6.6.2.2 图像 有 效 区 域 内不应 存 在 干扰 缺陷 图像 识 别 的 伪 像。6.6.2.3 图像的 灰 度 值 应 控 制在 满 量程的 20%80%。6.6.3 信噪比要求 应 满足表 1对 归一 化信噪 比 的最低要求。表 1 归一化信噪比 最低 要求 管电压范围/kV 透照厚度/mm 归一化信噪比 A级 B级 50 100 150 50 150 70 120 150 250 70 100 250 350 50 70 100 50 70 70 注：适 用 于 焊缝；对 于 经 平 整 与 母材 平 齐 的 焊缝、焊 接 热 影 响 区 和 母材，归一 化信噪 比 最低值 应为 表 中 值的 1.4倍。DB11/T 1699 2019 17 6.6.4 缺陷的识别 与 评 定 6.6.4.1 缺陷 的 识 别可采 用 计 算 机 辅助 人 工 识 别。6.6.4.2 人 工 识 别可 通 过 窗 位 工 具 将 计 算 机 识 别 的 灰 度 范围 转换 成 人 眼 可 识 别 的 灰 度 范围，达到 人 眼 识 别 的最 佳 效 果。6.6.4.3 缺陷 的 评 定 可采 用 人 工 评 定 或 计 算 机 辅助 评 定 方法。6.6.5 几何尺寸的 测 量 6.6.5.1 几何 尺寸 的测量 包括 管道管 径、壁厚和 焊 接缺陷 的几何 尺寸 测量。6.6.5.2 使 用 已 知尺寸 且 经 过 标 定的 物 体 作 为 参考 点（例 如 钢球），通 过参考 点 校 正 测量，采 用 系 统 软 件 直接 测量管道管 径、壁厚和 焊 接缺陷 的几何 尺寸。6.6.6 缺陷深 度 的 测 量 6.6.6.1 管道 剩余 壁厚 采 用 切 线技术 或 双 壁厚技术 进行 测量。6.6.6.2 管道 未 焊 透 深 度 的测量 可 参 照 附录 C对比 试件 进行 校 准，实 现 对 管道 未 焊 透 等 缺陷 深 度 的定 量测量。6.7 图像 处 理、保存 与 存储 6.7.1 图像 处 理 采 集 图像数 据 可 选 用 连续 帧 叠 加 的 方法，图像 评 价 和 缺陷 评 定 可采 用 灰 度 增 强 等图像 处 理 方法 优 化 图像的 显示 效 果；任 何 处 理 方法不 得 改 变 采 集 的原 始 图像数 据。6.7.2 图像 保存 6.7.2.1 图像 应 存储 在 硬盘 等数字 存储 介 质 中，并 在 只读 光 盘 中 存 档。6.7.2.2 检测图像 应 备 份 不少于两 份，相应 的原 始 记录和检测报告 也 应 同 期 保 存。6.7.2.3 图像 保 存 不少于 8年，在有 效 保 存 期内 图像数 据 不 得 丢 失和 更 改。6.7.3 图像 存储 6.7.3.1 存储 格式 宜 采 用 标准 DICONDE格式 或 者 TIF、TIFF格式，也 可 根据 需 要 采 用 专 门 的 存储 格式。专 门 存储 格式 应 留 有与其 他 格式 交 换信 息 的 接 口。单位 代 码、工 件 编号、焊缝 编号、透照 规 格、检测 人员 代 码、识 别 标 记等 信 息 应 写 入 图像文件的 描述 字 段 中，这些 信 息 应 具 备 不可 更 改 性。6.7.3.2 存储 图像 应 具 有 文件 输 出 打印 的 功 能。6.7.3.3 原 始 图像和 处 理 后 的图像 均 应 保 存，且 原 始 图像的 信 息 应 具 备 不可 更 改 性、连续 性和 可 读 性。6.7.3.4 被 检位 置编号应 与 图像 编号相 对 应。7 检测 结果 7.1 焊接接头 射线检测 结果评 定和质 量 分级 按 NB/T 47013.2 2015中 7的规定 执 行。7.2 管道本 体剩余厚 度 的 测定 DB11/T 1699 2019 18 测定结果 至 少应包括 管道 正 常 壁厚 与 外 径、缺陷 处 管道 剩余 壁厚、缺陷 附 近 管道 外 径 最大值 以 及 缺 陷 环向长 度 最大值等实测数 据。注：管道 外 径 的测量 不 局 限 于 X射线数字成像检测 方法。8 检测记录和 报告 8.1 检测记录 应按 照现 场 操作 的实 际 情况 详 细 记录检测过程的 有 关信 息 和数 据。X射线数字成像检测记录 除 符 合 NB/T 47013.1的规定 外，还至 少应包括下列内容：a)制造 单位、检测单位 或 委托 单位；b)被 检 工 件：坡 口 型 式、焊 接方法；c)使 用的检测 工 艺 文件 编号；d)检测 设备：射线 机有 效焦 点 尺寸；e)检测规范：检测技术 或 图像质量等级、透照 布 置、像质 计、滤波板、射线 能 量、曝光 量 或 透照时间、射线 机与 探 测 器 的 相 对 关系、透照 几何参数、软 件 处 理 方 式 和 条 件等；f)图像 评 定：灰 度 值、信噪 比、图像 灵 敏 度、图像 分 辨 力、缺陷 位 置 和性质；g)检测 工 艺 文件 验 证 情况；h)检测结果 及 质量 分 级；a)检测 部 位 及 缺陷 位 置 示 意 图；i)审 核 人 员 及其 技术资 格；j)其 他 需 要 说 明 或 记录的 事 项。8.2 检测 报告 应 依 据 检测记录出 具 检测报告，报告 格式见 NB/T 47013.11附录 E。X射线数字成像检测报告 除 符 合 NB/T 47013.1的规定 外，还至 少应包括下列内容：a)制造 单位、检测单位 或 委托 单位；b)被 检 工 件：坡 口 型 式、焊 接方法；c)使 用的检测 工 艺 文件 编号；d)检测 设备：射线 机有 效焦 点 尺寸；e)检测规范：检测技术 或 图像质量等级、透照 布 置、滤波板（类 型、数量和厚 度）、像质 计、射 线 能 量、曝光 量 或 透照 时间、射线 机与 探 测 器 的 相 对 关系、透照 几何参数、软 件 处 理 方 式 和 条件等；k)图像 评 定：灰 度 值、信噪 比、图像 灵 敏 度、图像 分 辨 力、缺陷 位 置 和性质。DB11/T 1699 2019 19 A A 附 录 A（规范性 附 录）图像质 量最低 值 A.1 图像 灵敏 度 对 应于不 同 的 透照 布 置方 式，图像质量等级 与 线 型 像质 计（IQI）像质值 见 表 A.1表 A.3。表 A.1 线型像质计像质值 单壁透照、IQI置于 射线 源侧 图像质量 A级 图像质量 B级 名义厚度 t,mm IQI值 名义厚度 t,mm IQI值 1.2 t 2.0 W 17 1.5 t 2.5 W 18 2.0 t 3.5 W 16 2.5 t 4 W 17 3.5 t 5.0 W 15 4 t 6 W 16 5.0 t 7.0 W 14 6 t 8 W 15 7 t 10 W 13 8 t 12 W 14 10 t 15 W 12 12 t 20 W 13 15 t 25 W 11 20 t 30 W 12 25 t 32 W 10 30 t 35 W 11 32 t 40 W 9 35 t 45 W 10 40 t 55 W 8 45 t 65 W 9 DB11/T 1699 2019 20 表 A.2 线型像质计像质值 双 壁 双 影透照、IQI置于 射线 源侧 图像质量 A级 图像质量 B级 透照厚度 w1,mm IQI值 透照 厚 度 w1,mm IQI值 2.0 w 3.5 W 16 2.5 w 4 W 17 3.5 w 5.0 W 15 4 w 6 W 16 5.0 w 7.0 W 14 6 w 8 W 15 7 w 12 W 13 8 w 15 W 14 12 w 18 W 12 15 w 25 W 13 18 w 30 W 11 25 w 38 W 12 30 w 40 W 10 38 w 45 W 11 40 w 50 W 9 45 w 55 W 10 50 w 60 W 8 55 w 70 W 9 60 w 85 W 7 70 w 100 W 8 85 w 120 W 6 100 w 170 W 7 注：管道 内 含液 态 介 质，应 将 液 态 介 质 深 度 折 算 成 当 量厚 度 后 计 入 透照 厚 度 w；氨液 当 量厚 度 按 10%碳钢 板 厚 度计。DB11/T 1699 2019 21 表 A.3 线型像质计像质值 双 壁单影或 双 影透照，IQI 在探测器 侧 图像质量 A级 图像质量 B级 透照厚度 w1,mm IQI值 透照厚度 w1,mm IQI值 1.2 w 2.0 W 17 1.5 w 2.5 W 18 2.0 w 3.5 W 16 2.5 w 4 W 17 3.5 w 5.0 W 15 4 w 6 W 16 5.0 w 10 W 14 6 w 12 W 15 10 w 15 W 13 12 w 18 W 14 15 w 22 W 12 18 w 30 W 13 22 w 38 W 11 30 w 45 W 12 38 w 48 W 10 45 w 55 W 11 48 w 60 W 9 55 w 70 W 10 注：管道 内 含液 态 介 质，
