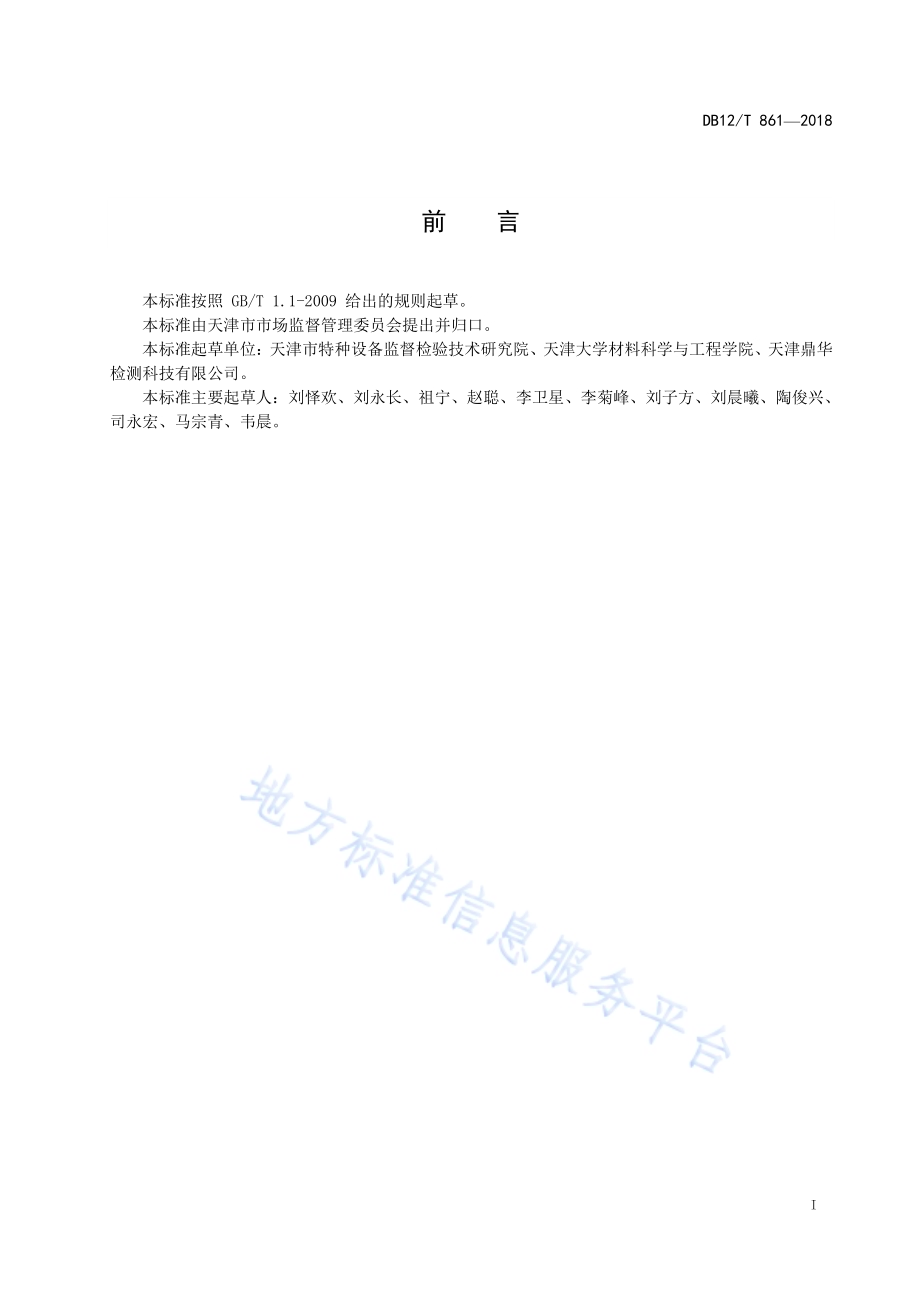

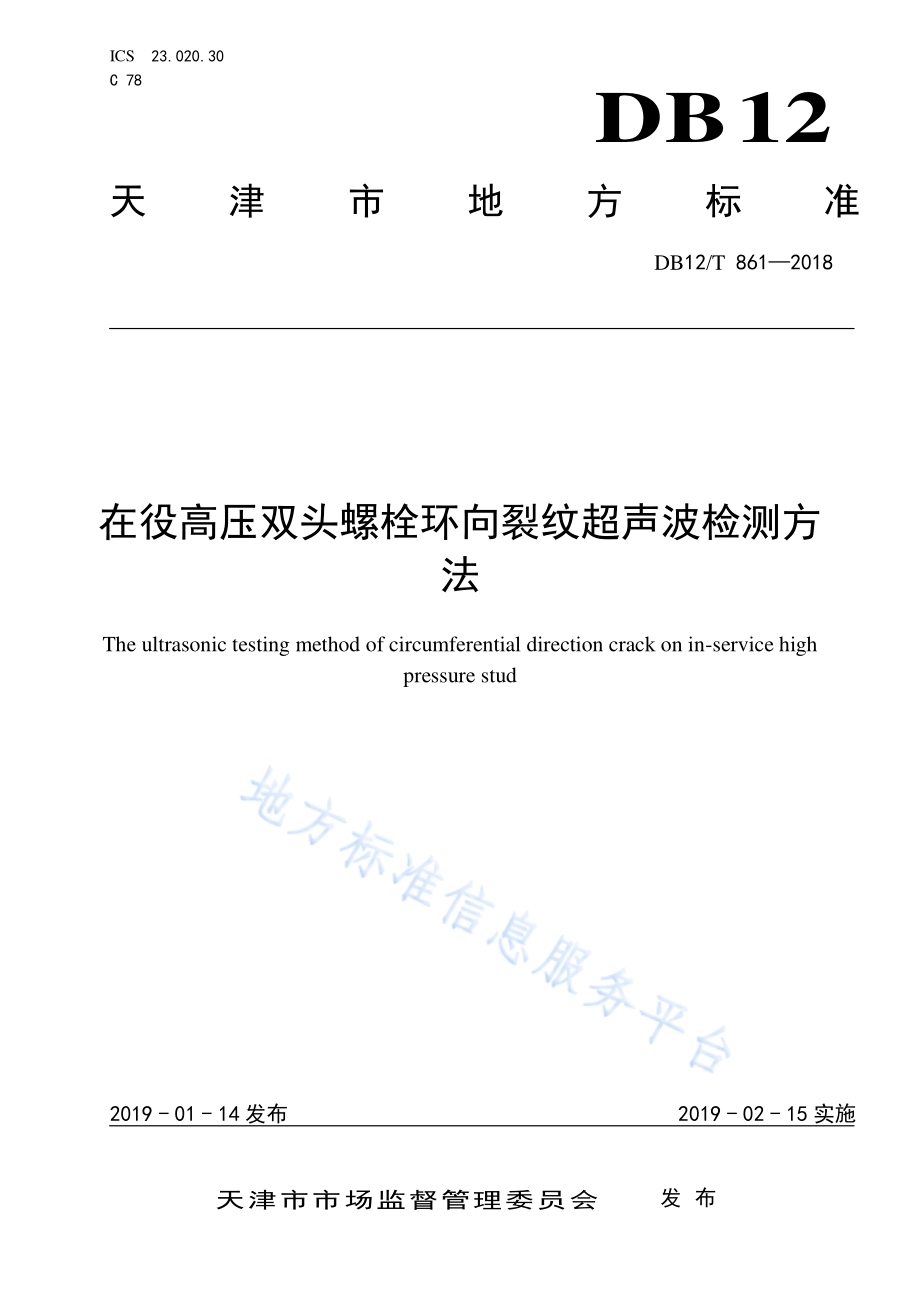

ICS 23.020.30 C 78 DB12 天津市 地 方 标 准 DB12/T 861 2018 在役高压 双头螺栓 环向裂纹 超声波检 测方法 The ultrasonic testing method of circumferential direction crack on in-service high pressure stud 2019-01-14 发布 2019-02-15 实施 天 津 市 市 场 监 督 管 理 委 员 会 发布 DB12/T 861 2018 I 前 言 本标准 按照 GB/T 1.1-2009 给出 的规 则起 草。本标准 由天 津市 市场 监督 管理委 员会 提出 并归 口。本标准 起草 单位：天津 市 特种设 备监 督检 验技 术研 究院、天 津大 学材 料 科 学 与工程 学院、天津 鼎华检测科 技有 限公 司。本标准 主要 起草 人：刘怿 欢、刘 永长、祖 宁、赵聪、李卫 星、李菊 峰、刘子 方、刘 晨曦、陶 俊 兴、司永宏、马 宗青、韦 晨。DB12/T 861 2018 1 在 役高压 双头螺栓 环向裂 纹超声波 检测方 法 1 范围 本标准 规定了A型脉 冲反 射 式超声 波检测 仪采 用单晶 直探头 检测在 役高 压双头 螺栓环 向裂纹 的方 法和评定。本标准 适用 于规 格为M36 以 上（含M36）在 役高 压紧 固 螺栓的 超声 波检 测。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。JB/T 9214 无 损检 测 A 型 脉冲反 射式 超声 检测 系统 工作性 能测 试方 法 JB/T 10061 A 型脉 冲反 射 式超声 波探 伤仪 通用 技术 条件 JB/T 10062 超 声探 伤用 探头性 能测 试方 法 NB/T 47013.1 承压 设备 无损检 测 第1部 分：通用 要求 NB/T 47013.3 承压 设备 无损检 测 第3部 分：超声 检测 3 一般要 求 3.1 超声检 测人 员 超声检 测人 员的 一般 要求 符合NB/T 47013.1 和NB/T 47013.3 的 有关 规定。3.2 检测设 备 3.2.1 基本要 求 超声检 测设 备均 应符 合JB/T 9214 的要 求。3.2.2 探伤仪 A型脉冲 反射 式超声 波检测 仪，其 工作频 率范 围为0.5MHz 10MHz，仪器 至少 在 荧光屏 满刻度 的80%范围内 呈线性 显示。检测 仪应具 有80dB 以上 的连 续 可调衰 减器，步进 级每档 不大于2dB，其精度 为任 意相邻12dB 的 误差 在1dB 以 内，最大 累计 误差 不超 过1dB。水平 线性 误差 不大 于1%，垂直 线性 误差 不大 于5%。其 余指 标应 符合JB/T 10061 的规 定。3.2.3 探头 单晶直 探头，晶 片频 率范 围2.5MHz 5MHz,晶 片尺 寸 范围 10mm 20mm。3.2.4 超声探 伤仪 与探 头 系 统性 能 DB12/T 861 2018 2 检测仪-探头 组合后，灵 敏 度余量 应不小 于32dB，远 程分辨 力不小 于20dB。在 达到所 探工件 的最 大检测声 程时，其 有效 灵敏 度余量 应不 小于10dB；仪 器和探 头的 组合 频率 与公 称频率 误差 不得 大于 10%；仪器和 探头 组合 的始 脉冲 宽度（在基 准灵 敏度 下）：对于 频率 为5MHz 的 探头，宽度 不大 于10mm，对 于 频率为2.5MHz 的探头，宽 度 不大于15mm；其他 组合性 能应符 合NB/T 47013.3 的 要求；仪器和 探头 的系统性能应 按JB/T 9214 和JB/T 10062 的规 定进 行测 试。3.3 检测准 备 3.3.1 了解被 检测 螺栓 的名 称、编号、规格、材 质、热处 理工艺 及结 构形 式。3.3.2 检测面（螺 栓的 两个 端面）进行 打磨 处理，表 面粗 糙度 Ra 25 m,且 端面 须 与轴线 垂直。3.3.3 耦合剂 应具 有良 好的 透声 性，且 不损 伤工 件表 面，如机油、浆 糊、甘油 等。3.3.4 按NB/T 47013.1 和NB/T 47013.3 要 求进 行仪 器准 备。4 检测步 骤 4.1 探头的 选择 4.1.1 探头的 晶片 尺寸 一般 选择 10mm 或 14mm，规格 较 大的螺 栓可 选择 20mm。4.1.2 探头的 公称 频率 为 2.5MHz 和5MHz。4.2 扫描速 度 采用NB/T 47013.3中的CS-2系列 试块 校准 系统 的零 点，扫 描速 度由 检测 人员根 据被检 螺栓 确定，调整检测 部位 螺纹 波在 荧光 屏满屏 的80%显 示。4.3 扫查 灵 敏度 以最大 声程 部位 完好 螺纹 波波幅 为满 屏的80%为扫 查 灵敏度。4.4 检测过 程 4.4.1 检测过 程中，用 探头 在检 测面上 来回 缓慢 移动，观 察需探 测部 位螺 纹波 游走 形态，完好 部位 的螺纹牙 波有 一定 的规 律。4.4.2 在检测 面沿 螺栓 外缘 缓慢 移动探 头，观察 螺纹 波的 变化，发现 异常，记 录变 化螺纹 波的 声程 位置。4.4.3 当缺陷 波幅 高于 前一 个螺 纹波波 幅 7dB 时，判 定为 裂纹。4.4.4 当用2.5MHz 的 探头 检测 时，缺陷 波幅 小于 等于 前一 个螺纹 波波 幅 7dB，则换 用5MHz 的 探头 进行检测，如 缺陷 波幅 高于 前一个 螺纹 波波 幅7dB 时，判定 为裂 纹。5 评定 按照4.4.3 或4.4.4 判定 为裂纹 的工 件，评定 为不 合格。6 检测报 告 检测报 告可 参考 附录A，应 包括但 不限 于以 下内 容：a)委托单 位；DB12/T 861 2018 3 b)被检螺 栓：名称、编 号、材质、规格（单 头螺 纹长 度）、热处 理状 况；c)检测设 备：检测 仪、探头；d)表面状 况、耦合 剂；e)缺陷的 位置 和分 布应 在草 图上予 以标 明；f)检测结 果：合格、不 合格；g)检测人 员和 责任 人员 签字 及技术 资格；h)检测日 期。DB12/T 861 2018 4 A A 附 录 A（资料 性附 录）在役高 压双 头螺 栓超 声波 检测报 告 在役高 压双头螺栓超声波 检测报告 报告编号：委托单位 设备或部件名称 仪器型号 探头型号 仪器编号 表面状况 仪器有效期 耦合剂 螺 栓 参 数 缺 陷 备注 序号 名称 编号 规格 材料 热处理状况 缺陷位置 评定 缺陷示意图：检测人员：年 月 日 审核：年 月 日 图A.1 在役高 压双 头螺 栓超 声波 检测报 告 图 _
