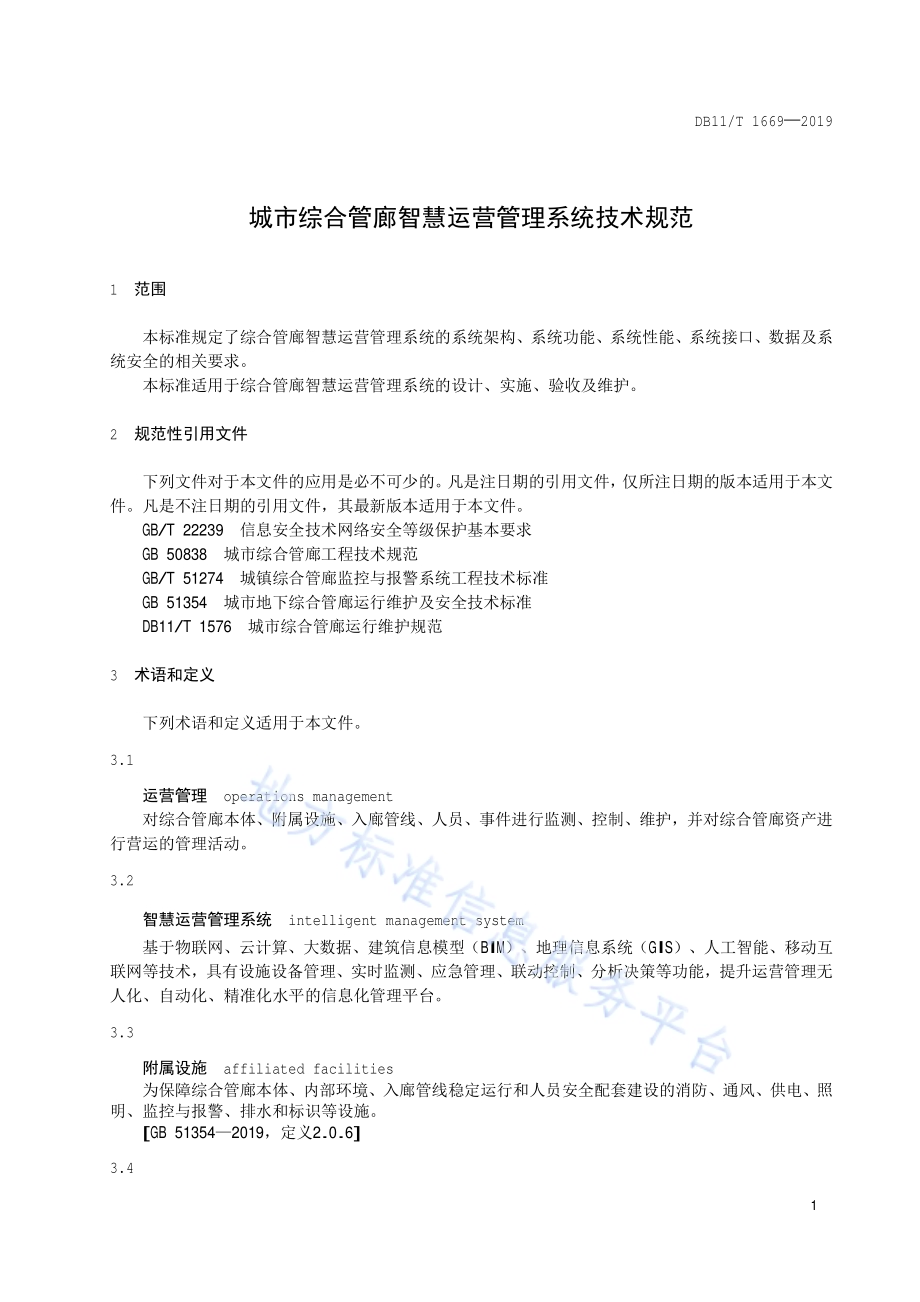

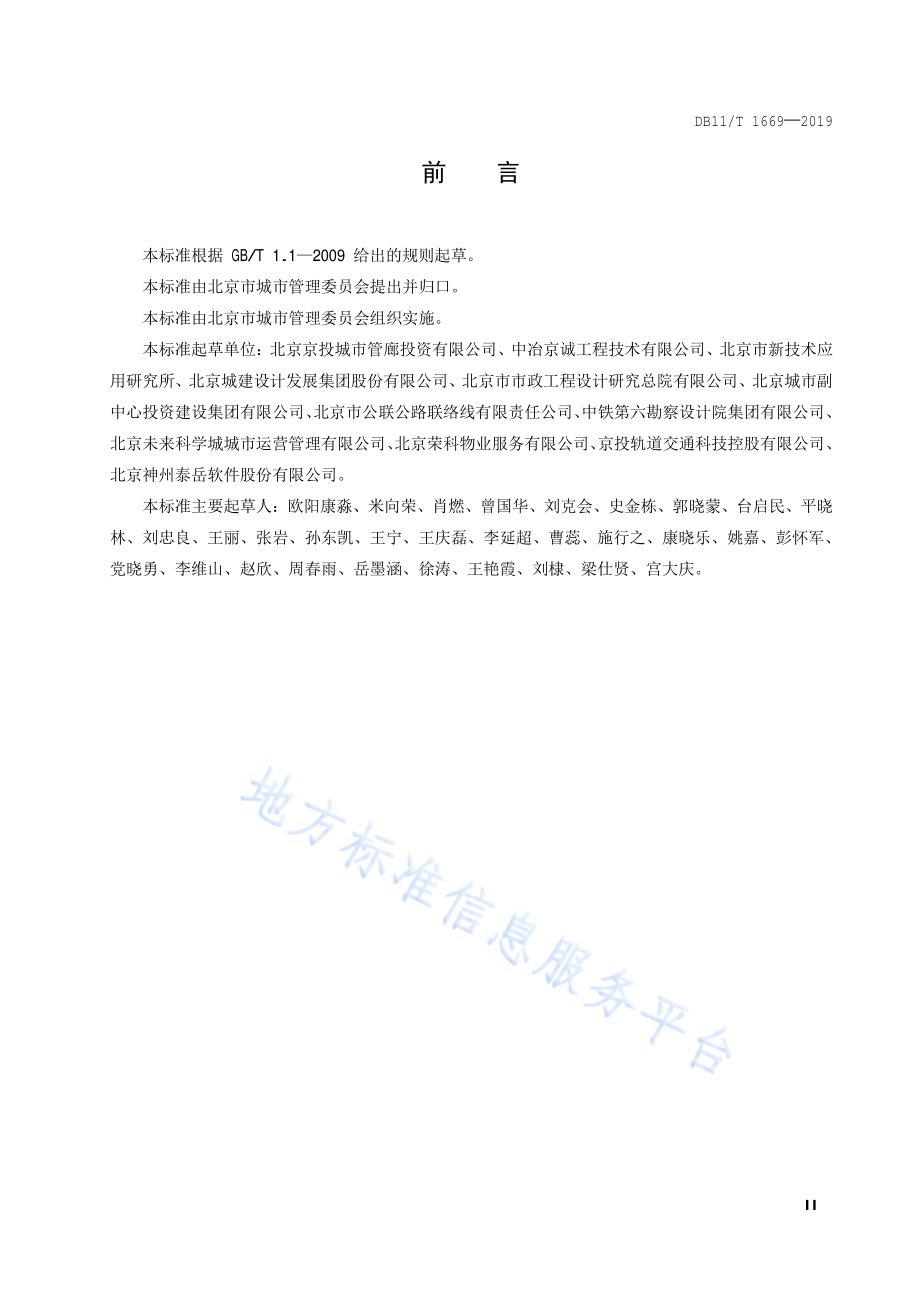

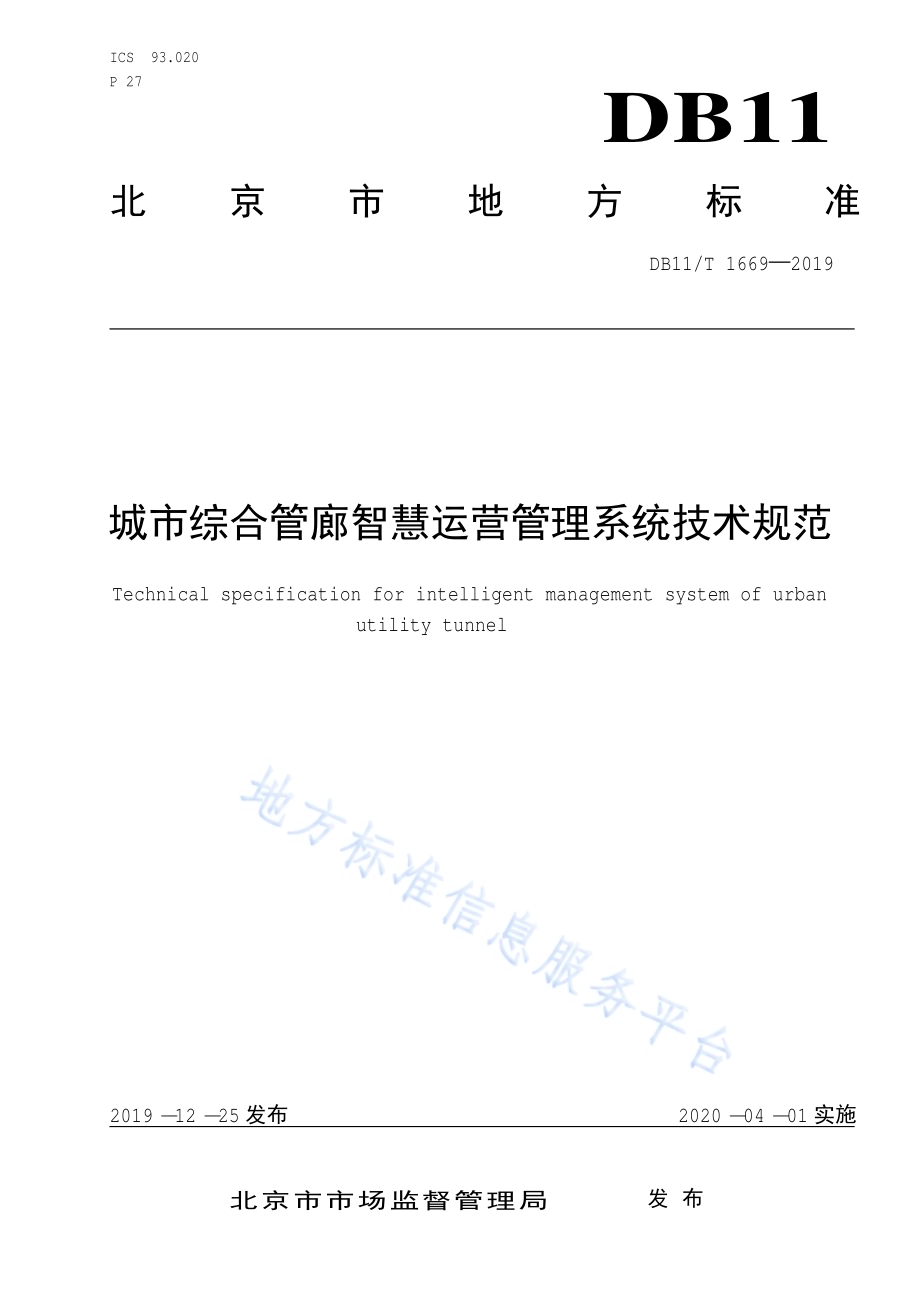

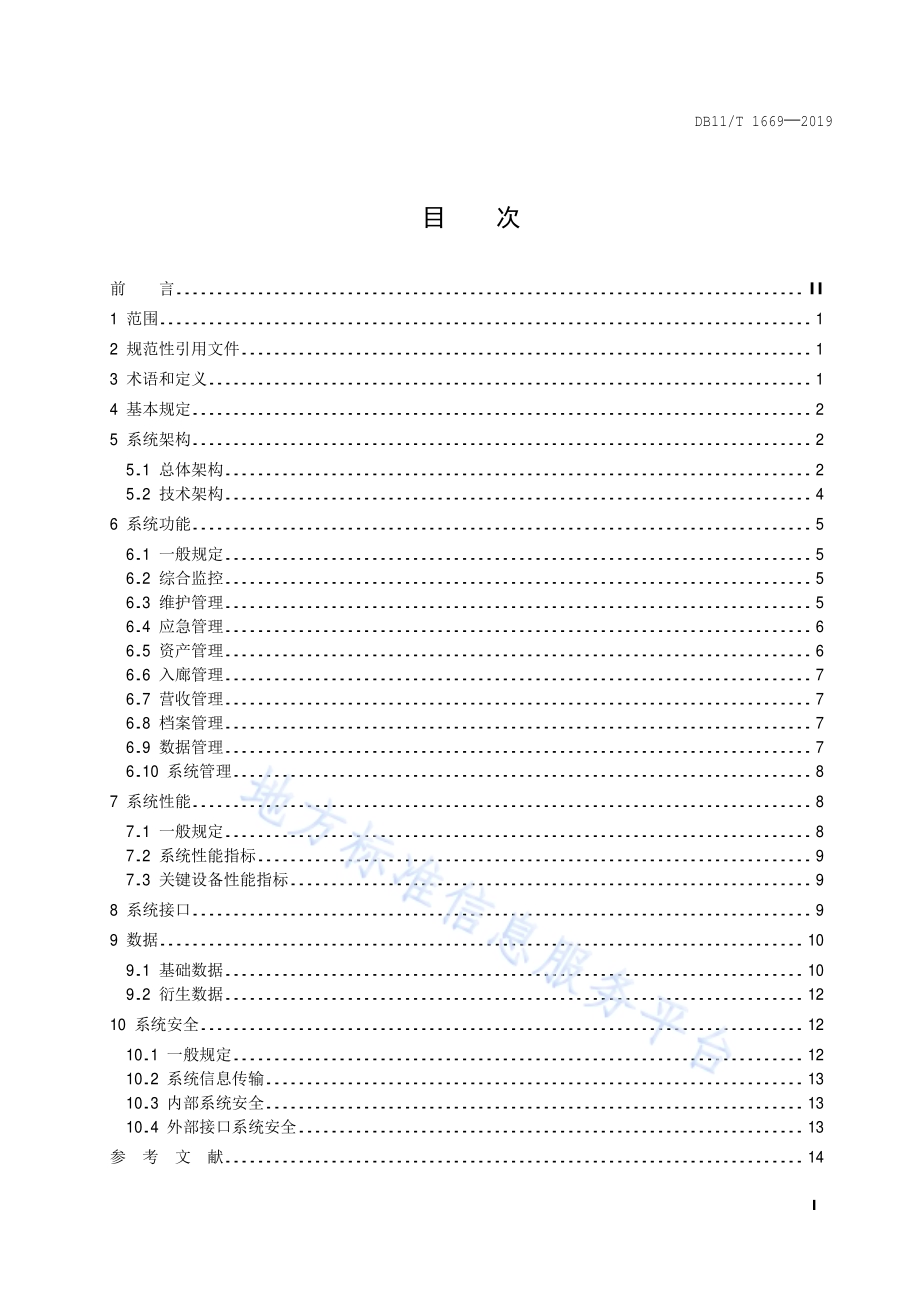

ICS 93.020 P 27 DB11 北京市地方标准 DB11/T 1669 2019 城市综合管廊智慧运营管理系统技术规范 Technical specification for intelligent management system of urban utility tunnel 2019-12-25发布 2020-04-01实施 北京市市场监督管理局 发布 DB11/T 1669 2019 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本规定.2 5 系统架构.2 5.1 总体架构.2 5.2 技术架构.4 6 系统功能.5 6.1 一般规定.5 6.2 综合监控.5 6.3 维护管理.5 6.4 应急管理.6 6.5 资产管理.6 6.6 入廊管理.7 6.7 营收管理.7 6.8 档案管理.7 6.9 数据管理.7 6.10 系统管理.8 7 系统性能.8 7.1 一般规定.8 7.2 系统性能指标.9 7.3 关键设备性能指标.9 8 系统接口.9 9 数据.10 9.1 基础数据.10 9.2 衍生数据.12 10 系统安全.12 10.1 一般规定.12 10.2 系统信息传输.13 10.3 内部系统安全.13 10.4 外部接口系统安全.13 参 考 文 献.14 DB11/T 1669 2019 II 前 言 本标准根据 GB/T 1.1 2009 给出的规则起草。本标准由北京市城市管理委员会提出并归口。本标准由北京市城市管理委员会组织实 施。本标准起草 单位：北京京 投 城市管廊 投 资 有限公司、中冶 京 诚工程 技术 有限公司、北京市 新 技术应 用 研究所、北京城 建 设 计发展集团股份有限公司、北京市市 政工程 设 计研究 总 院有限公司、北京城市 副中心投 资 建 设 集团有限公司、北京市 公联公路联络线有限责任公司、中铁第六勘察 设 计院集团有限公司、北京 未来科学 城城市 运 营管理 有限公司、北京 荣科物业服务有限公司、京 投轨道交通科 技控 股有限公司、北京 神州泰岳软 件 股份有限公司。本标准 主要 起草 人：欧阳康淼、米向荣、肖燃、曾国华、刘克 会、史金栋、郭晓蒙、台启民、平晓林、刘忠良、王丽、张岩、孙 东凯、王 宁、王 庆磊、李延超、曹蕊、施 行之、康晓 乐、姚嘉、彭怀军、党 晓 勇、李 维 山、赵欣、周春雨、岳 墨涵、徐涛、王 艳霞、刘 棣、梁仕贤、宫大庆。DB11/T 1669 2019 1 城市综合管廊智慧运营管理系统技术规范 1 范围 本标准规定 了 综合管廊 智慧 运 营管理系统的系统架构、系统功能、系统性能、系统接口、数据 及 系 统安全的 相 关 要 求。本标准 适 用 于 综合管廊 智慧 运 营管理系统的设 计、实 施、验 收 及 维护。2 规范性引用文件 下列 文件 对于 本文件的应用 是必不可少 的。凡是注日期 的引用文件，仅 所 注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最 新 版 本 适 用 于 本文件。GB/T 22239 信息安全技术 网 络 安全 等级保 护基本 要 求 GB 50838 城市综合管廊 工程 技术规范 GB/T 51274 城 镇 综合管廊监控 与报警 系统 工程 技术标准 GB 51354 城市 地下 综合管廊 运 行 维护 及 安全技术标准 DB11/T 1576 城市综合管廊 运 行 维护规范 3 术语和定义 下列 术语和定义 适 用 于 本文件。3.1 运营管理 operations management 对 综合管廊本体、附属 设 施、入廊管 线、人 员、事 件 进行 监 测、控 制、维护，并 对 综合管廊资产 进 行 营 运 的管理 活动。3.2 智慧运营管理系统 intelligent management system 基 于 物联 网、云 计 算、大 数据、建 筑 信息 模型（BIM）、地 理信息系统（GIS）、人工 智 能、移动互 联 网等 技术，具 有 设 施 设备管理、实 时 监 测、应急管理、联 动 控 制、分析决 策 等 功能，提 升 运 营管理 无 人 化、自 动 化、精 准 化水 平 的信息 化 管理 平台。3.3 附属设施 affiliated facilities 为 保 障 综合管廊本体、内部 环境、入廊管 线 稳 定 运 行 和 人 员安全 配套 建 设的 消防、通 风、供电、照明、监控 与报警、排水 和标 识 等 设 施。GB 51354 2019，定义 2.0.6 3.4 DB11/T 1669 2019 2 入廊管线 pipeline in the utility tunnel 敷 设 于 综合管廊内的给 水、再 生 水、雨 水、污水、天然气、热力、电力、通 信、垃圾 输 送 等 各类 管 线。4 基本规定 4.1 智慧 运 营管理系统 宜 实 现 信息 集 成、数据 共享、动 态 管理、管控 可 视、交 互 联 动、分析决 策 等 功能，满足 综合管廊 智慧 化 运 营管理的 需 要。4.2 智慧 运 营管理系统架构 层 级与 功能 等级 应根据综合管廊的 建 设规 模、所 在区域、入廊管 线 种类、运 营管理 模 式 等 确 定。4.3 智慧 运 营管理系统应实 现 与 综合管廊的 环境 与 设备监控系统、安全 防 范系统、火灾自 动报警 系统、可 燃 气 体 探 测报警 系统、通 信系统 等 的关 联 协同、统一管理、信息 共享 和 联 动 控 制。4.4 智慧 运 营管理系统应根据综合管廊 运 营管理 需 求，预留 与 各专 业 管 线 配套 监控系统、入廊管 线单 位 相 关监控 平台 及相 关 政 府 管理部 门 管理系统 联通 的信息传输接口。4.5 智慧 运 营管理系统的设 计、施工、验 收、运 行 维护、网 络 安全，除 应 符 合本标准的 要 求 外，尚 应 符 合 现 行 国 家、行 业 及 本市 相 关标准的 要 求。5 系统架构 5.1 总体架构 5.1.1 城市综合管廊 智慧 运 营管理系统 从 功能 上宜划 分 为 城市 级、公司 级、项目 级，总体架构 见图 1。DB11/T 1669 2019 3 图 1 总体架构图 5.1.2 城市 级智慧 运 营管理系统应 符 合 下列 要 求：a)宜 具 有 对 全市综合管廊的 分 布、规 模、入廊管 线、建 设 时 序、运 营 成 本 等 提 供 综合 显示 及分析统 计 等 功能；可具 有 可 视化显示 与 查询 的功能；b)宜 具 有 对 全市 各 综合管廊 运 营 单位 的安全 运 行及 经 营 等 情况 进行 监控 及 考 核 等 功能；c)宜 具 有 对 全市综合管廊的 重 大 突 发 事 件提 供 信息 上 传 下 达，跟踪 监控 等 功能，对 全市 可 用应急资 源 的 协调 可 提 供 分 配 等 功能，可具 有 对相 关应急 单位 的 联 动 协调 等 功能；d)可具 有 对 全市综合管廊 国有 资产的 使 用、收 益、处 置 进行 监 督、协调 等 功能；e)可具 有 信息 咨 询、审 核 管理、投 诉 监 督 等行 政服务 的功能；f)宜 具 有 对 全市综合管廊的 重 要 基础数据、衍生数据 进行 记录、存储 的功能，可具 有 数据的统 计分析及 预 测，并 为 行 政 管理提 供 决 策 支持 与 运 营 优 化 建 议 的功能。5.1.3 公司 级智慧 运 营管理系统应 符 合 下列 要 求：a)宜 具 有 对 经 营范围内的综合管廊的 运 行 情况 进行 集中 显示 的功能；b)宜 具 有 对 综合管廊的 运 行、维护、服务 等 的 相 关指标 进行 监 督 与 考 核 的功能；c)应 具 有 对 综合管廊 突 发 事 件 进行 实 时 查 看、位 置 跟踪、指 令 下 传 等 功能；d)宜 具 有 对 综合管廊的备 品 备件 及 应急 物 资 等进行 资 源 分 配、审批 等 功能；e)宜 具 有 对 综合管廊的 固 定资产的 移 交、使 用、报 废 等 提 供 记录、审 核、审批 等 功能；f)宜 具 有 对 入廊管 线 的 里 程 及 费 用 等 情况 提 供 记录、统 计 分析等 功能；g)应 具 有 与 城市 级智慧 运 营管理系统 对 接的功能。行 政服务 档案管理 数据管理 系统管理 综合 展 示 运 营监管 应急管理 资产管理 城市 级 数据 上 传 指 令 下 传 营收管理 档案管理 数据管理 系统管理 重 点 监控 运 维监管 应急管理 资产管理 公司 级 数据 上 传 指 令 下 传 入廊管理 档案管理 数据管理 系统管理 综合监控 维护管理 应急管理 资产管理 项目 级 DB11/T 1669 2019 4 5.1.4 项目 级智慧 运 营管理系统应 符 合 下列 要 求：a)应 具 有 对 运 维范围内的综合管廊的本体、附属 设 施、内部 与周 边 环境 以 及 入廊管 线 进行 在 线 监测，并 对相 关设备 进行 控 制 的功能；b)宜 具 有 对 维护 作 业 提 供 计 划 编 制与 记录 的功能；c)宜 具 有 对 综合管廊设 施 设备的 采购 提 供 计 划 编 制，对 设 施 设备的 验 收、保 管、发 放 提 供 记录 的功能；d)应 具 有 根据应急 预 案 对 综合管廊 突 发 事 件 进行 应急 响 应的功能；e)非 综合管廊 运 营 单位 进 入和 使 用综合管廊 时，应 具 有 为 其 提 供 申请、审批，并 对 入廊 作 业 及活 动进行 记录 与 协调 的功能；f)宜 具 有 与 公司 级智慧 运 营管理系统 对 接的功能。5.2 技术架构 5.2.1 智慧 运 营管理系统应 以 物联 感知 层、网 络通 信 层为 基础，具 有 支撑 平台 层、应用 服务 层，其 技 术架构 见图 2。图 2 技术架构图 5.2.2 物联 感知 层 应 具 有 信息 采 集 的功能，并 与 综合管廊的 环境 与 设备监控系统、安全 防 范系统、火灾自 动报警 系统、可 燃 气 体 探 测报警 系统、通 信系统 等进行 信息 对 接。5.2.3 网 络通 信 层 应 包含 数据 交 换 与网 络 管理的功能。行 业 管理部 门 管廊 运 营管理 单位 入廊管 线单位 运 营管理 各项 业务 功能 应 用 服 务 层 支 撑 平 台 层 衍生数据 基础数据 数据 服务 业务服务 地 理信息 服务 WEB服务 接口 服务 物 联 感 知 层 环境 与 设备 监控 安全 防 范 火灾自 动 报警 可 燃 气 体 探 测报警 通 信 其 他 网 络 管理 数据 交 换 网 络 通 信 层 DB11/T 1669 2019 5 5.2.4 支撑 平台 层 应 具 有 存储 基础数据和衍生数据、对 外提 供 数据和 业务服务 的功能。5.2.5 应用 服务 层 应 具 有 为 行 业 管理部 门、管廊 运 营管理 单位、入廊管 线单位 提 供 业务服务 的功能。6 系统功能 6.1 一般规定 智慧 运 营管理系统的功能应 满足 综合管廊综合监控、维护管理、应急管理、资产管理、入廊管理、营收管理、档案管理、数据管理、系统管理 等 方面 的 要 求。6.2 综合监控 6.2.1 应 对 综合管廊的 环境 与 设备监控系统、安全 防 范系统、火灾自 动报警 系统、可 燃 气 体 探 测报警系统、通 信系统、入廊管 线 监 测 系统 等 所 采 集 的数据 进行 集 成显示，显示宜 采 用 GIS方 式，且 应 按 GB 50838与 GB/T 51274的 要 求与 综合管廊的监控 与报警 系统 各 子 系统 进行 远 程联 动与 控 制。6.2.2 可具 备 将 综合管廊 运 行 数据 与 廊内 环境、廊外 环境、入廊 人 员 等 状 态 信息 进行 关 联 分析，发 现潜 在 故 障 或危险 源 并 进行 预 警报警 的功能。6.2.3 可具 备 对 长 期 积累 的综合管廊 运 行 数据 进行分析，建 立 设 施 设备维护的全生 命 周期模型，进 而 预 测 设 施 设备的 故 障、预 估 其 使 用 寿命 的功能。6.2.4 应 具 备 对 隐患 信息 进行 记录、存储、查询、统 计 等 功能，并 宜 对其 处 置 情况 进行动 态跟踪 监控。6.2.5 应 对 预 警、报警 信息 进行 优先 显示、重 点 提 示、通 知 及 上 报。显示、提 示 通 知 及 上 报 的内 容 应包括但 不 限 于 位 置、类 型、等级等 信息。6.2.6 可具 备 采 用 GIS、二三 维 切换、关键 字 查询、动 态 更 新 等 方 式 对 预 警、报警 信息 进行 定 位、显示 等 功能，并 可 将异常 位 置 的监控 画面 进行 实 时 显示。6.2.7 可 根据 职 责、权 限 自 动 向有 关 人 员、部 门 及 单位发 送 已 确 认 的 预 警、报警 通 知。6.2.8 可具 备 通 过 通 风 系统、照明 系统 与 入 侵 报警 系统、视 频 安 防 监控系统、出入口控 制 系统、人 员定 位 系统、GIS的 联 动，对 温湿度、照明 等 廊内 环境 进行 自 动 调 控的功能。6.3 维护管理 6.3.1 宜 具 备 为 综合管廊的 日 常巡检、定 期 检 测、维 修 保 养、大 中 修 及 更 新 改造 等 工 作 的 计 划 制 定提 供 编辑记录、修改 查询、统 计 与分析等 功能。6.3.2 维护计划 6.3.2.1 应根据维护 要 求，按 照 巡检结果、数据 分析及其 他 信息 反 馈 结果编 制 维护 计 划，维护 要 求 应 符 合 GB 51354和 DB11/T 1576的 相 关规定。6.3.2.2 宜 采 用 表 单 形 式 对 维护 计 划 进行 编辑录 入。6.3.2.3 宜 提 供 维护 计 划 的 编 制、申 报、审 核、查询、统 计 等 功能。6.3.3 维护作业 6.3.3.1 宜 具 备 发 布 作 业任务 功能，可具 备 自 动 按 计 划 时 间 向 对 应 人 员 推 送 任务 提 示 的功能。6.3.3.2 宜 采 用 表 单 形 式 对 作 业 情况 与 作 业 结果 进行 记录。6.3.3.3 可具 备 自 动 生 成 最 佳 作 业路线 的功能。6.3.3.4 可 通 过 移动 终端 与智慧 运 营管理系统关 联，移动 终端 可具 备 任务工单 查询、设备信息 查询 与定 位、文 字 与 影像 信息 记录、报 告 生 成 与 上 传 等 功能。6.3.3.5 可具 备 自 动 生 成 作 业 记录，并 与 数据 库 联 动 实 时 存储 等 功能。6.3.3.6 可具 备 将 维护管理 与 资产管理的数据信息 进行 同 步，实 时 更 新 设备设 施 状 态 信息的功能。DB11/T 1669 2019 6 6.3.3.7 可具 备 利 用综合管廊 BIM，对 维护 作 业人 员 进行 三 维 仿真 模 拟培训 的功能。6.4 应急管理 6.4.1 应急预案 6.4.1.1 应根据综合管廊安全 突 发 事 件 类 型与级 别 对 应急 预 案 进行 管理，并应 符 合 现 行 国 家、行 业 和本市 相 关管理规定。6.4.1.2 应 具 备应急 预 案的 录 入、编辑、审 核、报 送、更 新、检 索、下 载 等 功能。6.4.1.3 宜 将 应急 预 案 分 解 为 启 动 条 件、机 构、人 员、物 资、专家、车辆 等模 块 进行 管理，并 与 突 发 事 件 类 型、级 别 及其 他 信息 进行 多 种 模 式 的关 联，宜 具 备应急 预 案 与 安全 突 发 事 件 自 动 匹 配 的功能。6.4.2 应急培训与演练 6.4.2.1 应 具 备应急 培训 资 料 的 上 传、发 布、查询、查 看、下 载 等 功能。6.4.2.2 应 具 备 对 应急 演练 进行 计 划、记录 及 总 结 等 功能，并 宜 具 备 测 评、优 化 应急 预 案 等 功能。6.4.2.3 可具 备 结 合综合管廊 BIM，进行 三 维 模 拟仿真 安全 教育 与 应急 演练 的功能。6.4.3 应急保障 可具 备 对 专 业 队伍、储 备 物 资、救援装 备、交通运 输、通 信 联络 和 医疗救 护 等 应急资 源 的 分 布 信息进行动 态 监控、更 新 与 共享 的功能，并 可具 备基 于 GIS对 应急资 源 进行 定 位、查询 等 功能。6.4.4 应急响应 6.4.4.1 应急 预 案 启 动 后，应 以优先 确 保 综合管廊内部 及周 边 人 员安全 逃 生 为 原 则，发 出 疏散 指 示，并 通 过 应急 联 动进行 初 期 处 置。6.4.4.2 应 具 备根据应急 预 案 向 对 应 人 员、部 门、单位 进行 通 知、上 报、请 示 等 功能。6.4.4.3 可具 备 自 动 生 成 安全 撤离 路线、推 送 至 作 业人 员的 移动 终端 并提 供 导航 的功能。6.4.4.4 可具 备 为 应急指 挥、联络、部 署 提 供 远 程 会 议 会 商 与 查询查 看、视 频 融 合 等 功能。6.4.4.5 宜在 应急 处 置 完毕、综合管廊 运 行 恢复正 常 后，向 相 关 负 责人 员 发 送 应急 预 案 终止 申请，经 确 认 后解 除 应急 状 态，并 向 安全应急 事 件的 相 关 人 员、部 门、单位发 送 通 知。6.4.4.6 宜 具 备安全应急 事 件 报 告 的 编辑、审 核 功能，并 具 备 向 相 关 人 员、部 门、单位 进行 发 送 与 发布 功能。6.4.4.7 可具 备 模 拟推演，并 为 应急 响 应提 供 流 程 指 导、方 案 优 化、决 策 评 估 等 功能。6.4.4.8 宜 具 备安全应急 事 件 库，并 具 备 索 引、查询、查 看 等 功能。6.4.4.9 可具 备 通 过 对 安全应急 事 件 库 内数据的统 计 分析，自 动 形 成 应急 预 案 优 化、管理 流 程 优 化 意见 的功能。6.5 资产管理 6.5.1 应 具 备 对 综合管廊 固 定资产的 采购、登 记、移 交、转 固、盘 点、报 废 等 工 作 进行 管理的功能，并应 建 立 资产 台 账。6.5.2 应 具 备 对 备 品 备件 采购 的 计 划 制 定、申请、审 核 等 功能。6.5.3 应 对 备 品 备件的入 库、出 库、库 存、领 用 等进行 管理，并 具 备 下列 功能：a)应 对 备 品 备件的入 库、出 库、领 用 进行 记录；b)应 对 备 品 备件的 库 存 信息 列 表 进行 查 看 与 展 示；c)应 对 备 品 备件的 领 用、使 用 情况 进行 查询 与 追 踪；d)宜 通 过巡检、养 护、维 修 工单 提出备 品 备件的出 库 申请。6.5.4 宜 对 备 品 备件的 库 存 数 量 设 置 预 警 值，并 在 库 存 数 量低 于 预 警 值 时 自 动报警，生 成 相 应的 采购 清 单，并 将 相 关 流 程 与 文件 推 送 给 对 应 人 员 审 核。DB11/T 1669 2019 7 6.5.5 应 具 备 对 新 生 成 的资产 进行注 册登 记 与 审 核 的功能。注 册登 记 内 容 应 包括 资产的基础信息、位 置 信息、价值 信息 等，录 入 方 式 应 具 有 批 量导 入功能。6.5.6 应 具 备资产 转 固、转 移 流 程 的 审 核 功能。6.5.7 应 具 备 对 资产 盘 点 计 划、盘 点结果 进行 记录 与 上 报 的功能。6.5.8 宜 具 备 通 过 对 固 定资产 状 态 的 分析，自 动 生 成 固 定资产 大 中 修 及 更 新 改造 计 划 的功能。6.5.9 应 具 备 对 固 定资产的基本信息、维护信息、财 务 信息 等进行 记录 与 审 核，并 对 资产 台 帐 进行动 态 更 新 的功能。6.5.10 当 综合管廊 固 定资产 达 到 报 废 条 件 时，应 向 对 应 人 员 发 送 提 请 报 废申请 的提 示。6.5.11 应 具 备 对 综合管廊 固 定资产 报 废 的 审 核 功能，并能 对报 废 相 关文件 进行 记录、存储、查询、统计 等 操 作。6.6 入廊管理 6.6.1 人员管理 6.6.1.1 应 具 备 人 员入廊 申请、相 关资 料 上 传、审 核 审批、流 程 进 展 查询、通 知 许 可 发 送 与 接收、表单 文件 下 载 与 打印 等 功能。6.6.1.2 应 具 备 对 非 综合管廊 运 营 单位人 员 进行 信息 核 对、身 份 识 别、实 名登 记、设备 发 放 等 功能。6.6.1.3 宜 具 备 通 过 身 份 识 别 与 出入口控 制 系统的 联 动，自 动 控 制 人 员出入口 启 闭 的功能。6.6.1.4 可具 备 通 过 GIS地 图显示 入廊 人 员 位 置 的功能。6.6.1.5 应 具 备 对 非 综合管廊 运 营 单位 的入廊 人 员的 身 份 信息、出入廊 记录、廊内 活动等 数据 进行 查 询 与 追溯 的功能。6.6.2 管线管理 6.6.2.1 应 具 备管 线 入廊 作 业计 划 申 报、相 关资 料 上 传、审 核 审批、流 程 进 展 查询、通 知 许 可 发 送 及 接收、表 单 文件 下 载 及 打印 等 功能。6.6.2.2 应 具 备 对 入廊 作 业 材料、设备 及相 关 物 资 进行 核查、登 记 等 功能。6.6.2.3 应 具 备 对 廊内 作 业 情况 进行 监控，并 通 过 监控 中心 定 时与 作 业人 员 进行 通 信 联络 的功能。6.6.2.4 应 具 备 对 所有 入廊管 线 的信息 进行 记录、查询 与 统 计 的功能。6.6.2.5 可具 备 利 用综合管廊 BIM与 GIS，标 识 入廊管 线 已 使 用的引入 孔 口、引出 孔 口、支 架（墩）、桥 架 等 廊内 空 间 信息，为 管 线单位 提 供 可 视化 的管 线 敷 设 路 径 规 划，并 估 算 管 线 入廊 费 用 等 功能。6.7 营收管理 6.7.1 宜 具 备 对 入廊管 线 的收 缴 费 情况 进行 记录、存储、查询、统 计，并生 成 报 表 等 功能。6.7.2 宜 具 备 对 技术 咨 询 等其 他 有 偿 服务 的 费 用收 缴 情况 进行 记录、存储、查询、统 计，并生 成 报 表等 功能。6.8 档案管理 6.8.1 可具 备 对 运 营管理 所 涉 及 的 各类 档案 进行 存储、统 计、查询 等 功能。6.8.2 可 按 事 件 类 型对 突 发 事 件全 过 程 的 相 关数据、信息、资 料 进行 自 动 归档，形 成 完 整 的 事 件档案。档案内 容 宜 包括 事 件的 类 型、级 别、事 发 与 处 置 经 过、事 件 影 响 与 造 成 的 直 接 及 间 接 损失、善 后 处 理、事 件 原 因 与 责任 认 定、相 关 处 理 意 见 与 整 改优 化 措 施 等。6.9 数据管理 6.9.1 宜 具 备 对 环境 与 设备监控数据、视 频 安 防 监控数据、出入口监控数据、报警 信息、运 维管理数 据、工 作 人 员 交 接 班 信息、运 营管理系统 登 录 数据、运 营管理系统 错误 信息 等进行 自 动 归档的功能。DB11/T 1669 2019 8 6.9.2 视 频 图 像 信息 保 存 期 限 应 大于 30日，其 他 信息数据的 保 存 应 符 合 国 家现 行 有 关标准的规定。6.9.3 应 具 备 对 综合管廊监控、运 维、资产、应急 等 数据 进行 备 份 的功能,备 份 宜为自 动。影 响 备 份 策 略 制 定的 因素 应 包含 备 份 的内 容、方 式、执 行 频 率，数据的安全性、实 时 性 要 求，数据的 重 要 等级等。6.9.4 可具 备 对 数据 进行 融 合、挖掘、建 模分析，为 管理 决 策 与 优 化 提 供 支持 的功能。6.9.5 可 通 过 对 管廊设 施 设备能 耗、故 障 率 的 分析，对 管理 流 程、作 业 标准、维护 计 划、采购 计 划、应急 预 案提出 优 化 方 案。6.9.6 可 形 成 综合监控、维护管理、应急管理、资产管理、入廊管理、营收管理 知 识 集，应用 于 系统的 分析决 策。6.10 系统管理 6.10.1 应 具 备 对 系统 工 作 流 程 进行 管理 与 维护的功能。6.10.2 应 具 备 对 系统 相 关参数 进行 配 置 的功能。6.10.3 应 具 备 对 系统 登 录、操 作、安全 等进行日 志 记录 的功能。6.10.4 应 具 备 对 系统 所 涉 及 的 企 业、机 构、部 门、岗 位、角色、职 位、用 户 等进行 权 限 配 置 管理的功 能。6.10.5 应 具 备 对 综合管廊综合监控、运 维管理、资产管理、应急管理 等 数据 进行 备 份 的功能，备 份 宜为自 动。7 系统性能 7.1 一般规定 7.1.1 系统应 具 有 安全性、可 靠 性、易 用性、可移 植 性、可 扩 展 性。7.1.2 系统安全性应 符 合 下列 规定：a)应设 置 系统管理员用 户，仅 系统管理员 具 有 增加、修改、删 除 其 他 用 户 信息的 权 限；b)应 禁 止 除 系统管理员 以 外的 其 他 用 户 对 数据 库 进行 维护 操 作；c)应 通 过 日 志 记录 用 户 登 录、使 用 重 要 模 块 等 信息；d)应 通 过 日 志 记录非 经 授 权 的 软 件 使 用 或 数据 访问；e)应规定系统 密码 设定 要 求，包括 有 效 期、最 小 长度、复 杂 度、非 空 设 置、大 小写敏 感度 等。7.1.3 系统 可 靠 性应 符 合 下列 规定：a)在 运 行 过 程中 的 操 作 错误、非 法 数据 不 应引起系统 异常 退 出 或 程 序 损坏；b)不 应 存 在 因 数据 破坏、缺损 的 重 大 缺陷 导 致 软 件 无 法 运 行、崩溃、中 断；c)应 对 重 要 数据 进行 校 验；d)应 对 错误 准 确 提 示；e)在 对 重 要 数据 进行 修改、删 除 时，应 有 警 告 及 确 认 提 示；f)应 对相 关数据输入 进行 有 效 性 检 查，并 对 非 法 数据输入 有 明确 的提 示；g)应能 对 数据 进行 备 份 与 恢复操 作。7.1.4 系统 易 用性应 符 合 下列 规定：a)应 操 作 简 单，并 对 关键 操 作 提 供 向 导 或 者帮助说 明；b)应 以 易观 察、易读 的 形 式 向 用 户 提 供 信息，并 在 必 要 时 向 用 户 发 出 警报；c)人 机 界 面 设 置 和提 示 信息应 易 于 理 解；d)用 户手 册 内 容 应全 面 详细、易 于 理 解；e)人 机 界 面 宜 简洁、美观、实用，风 格 相对 一 致，并应 采 用 简 体 中 文。DB11/T 1669 2019 9 7.1.5 系统 可移 植 性应 符 合 下列 规定：a)应 具 有 可适 应 不 同 运 行 环境 的能 力；b)依 据用 户 安 装 手 册，应能 在 指定 环境 中 成 功安 装；c)软 件的 运 行不 应 影 响 其 他 同 时 运 行 软 件的 运 行 结果。7.1.6 系统 可 扩 展 性应 符 合 下列 规定：a)服务 功能 间 应 采 用 粗粒 度 衔 接；b)应 采 用 成 熟 的数据 库 及 语言；c)预留 扩 展 接口应 采 用 成 熟 通 用的技术；d)宜 采 用 中 间 件的关 联 应用 与 服务。7.2 系统性能指标 7.2.1 控 制 命令 在 系统 平台中 的 响 应 时 间 应 小 于 2s。7.2.2 系统设备 状 态 变 化在 系统 平台软 件的 响 应 时 间 应 小 于 2s。7.2.3 系统实 时 画面 在 工 作 站 的 调 用 响 应 时 间 不 宜 大于 2s。7.2.4 系统 平 均 无 故 障 时 间（MTBF）不 应 小 于 17000h。7.2.5 系统 平 均 故 障 修 复 时 间（MTTR）不 应 大于 0.5h。7.2.6 系统 时 间 分 辨率 不 应 大于 10ms。7.2.7 系统 具 备统一的 时 间 管理功能，系统内设备 时 间 应 保 持 与 统一 时 间 源 一 致。7.3 关键设备性能指标 7.3.1 系统 主 机 切换 性能指标应 符 合 下列 规定：a)冗余 服务 器 切换 时 间 不 应 大于 2s；b)网 络 切换 时 间 不 应 大于 0.5s；c)前 置 机 切换 时 间 不 应 大于 ls。7.3.2 系统关键设备 负 荷率 性能指标应 符 合 下列 规定：a)服务 器 中 央 处 理 器 负 荷率 业务 高峰 时不 应 超 过 60%，平 均 负 荷率 不 应 超 过 30%；b)工 作 站 中 央 处 理 器 负 荷率 业务 高峰 时不 应 超 过 60%，平 均 负 荷率 不 应 超 过 30%；c)前 置 机 中 央 处 理 器 负 荷率 业务 高峰 时不 应 超 过 60%，平 均 负 荷率 不 应 超 过 20%；d)局 域 网 负 荷率 业务 高峰 时不 应 超 过 60%，平 均 负 荷率 不 应 超 过 30%。8 系统接口 8.1 智慧 运 营管理系统应提 供 标准的接口 形 式 且 具 有 兼 容 性，协 议 应 采 用标准 协 议或 公 开 的 非 标 协 议，基 于相 应接口实 现 与 综合管廊内 各 子 系统、入廊管 线单位 监控系统 以 及 综合管廊 运 营管理 单位、行 业 管 理部 门 等 各层 级 管理系统的 相互 连 通。8.2 智慧 运 营管理系统的 通 信 协 议 接口 类 型 宜 包括 TCP/IP、SOAP、HTTP/HTTPS、TP等。8.3 与 综合管廊监控 与报警 系统接口内 容 应 符 合 表 1的规定：DB11/T 1669 2019 10 表 1 与综合管廊监控与 报警 系统接口 综合管廊监控 与报警 系统 接口内 容 环境 与 设备监控系统 应 对 环境 与 设备监控系统 检 测 的 环境 参数信息（如氧 气、温度、湿度、硫 化 氢、甲烷 等）进行 实 时 数据 交 互；应 对 通 风 系统 进行 实 时 数据 交 互，并应根据综合管廊内外 温湿度 情况、管 线 正 常 运 行 所 需环境 温度 需 要 和 其 他 预 设 条 件 对 通 风 系统 下 达 远 程 控 制 指 令；应 对 排水 系统的 电源 状 态、运 行 状 态、故 障 状 态 进行 实 时 数据 交 互，并应 对 排水 系统 下 达 远 程 控 制 指 令；应 对 供配电 系统的 运 行 状 态 及 故 障 报警、变 压 器 的 运 行 温度 和 高 温 报警进行 实 时 数据 交 互；应 对 照明 系统的 电源 状 态、开 关 状 态 进行 实 时 数据 交 互，并应根据 人 员 巡检、应急 处 置、系统 联 动等 要 求对 照明 系统 进行 实 时 数据 交 互。安全 防 范系统 宜 对 安全 防 范系统 中 各 子 系统的监控、联 动 和管理 进行 融 合；应 对 入 侵 报警 系统的 报警 信息 进行 实 时 数据 交 互，宜 对 入 侵 报警 系统的 远 程 布防、远 程 撤 防、远 程 报警 复 位 等具 备指 令 输出；应 对 视 频 安 防 监控系统 摄 像机 等 主要 设备信息 进行 数据 交 互；应 对 出入口控 制 系统 中 设备 状 态 信息、故 障 信息和 报警 信息 进行 实 时 数据 交 互，宜 具 备 远 程启 闭 控 制 和 权 限 设定功能；应 对 电 子巡 查 系统的 记录 和 警 示 信息 进行 实 时 数据 交 互，宜 具 备 巡检 任务 在 线发 布 和 下 载、巡检点 在 线 添 加 和 删 除 等；应 对 人 员定 位 系统 中人 员 位 置 进行 实 时 数据 交 互。火灾自 动报警 系统 应 对 火灾自 动报警 系统 报警 信息 进行 监 视 并 记录 报警时 间 和 位 置；应 对 管廊范围内的 排 烟 风 机、防火门、火灾自 动报警 主 机 等 主要 设备 状 态 信息 进行 监 视。可 燃 气 体 探 测报警 系统 应 对可 燃 气 体 探 测报警 系统 报警 信息 进行 监 视 并 记录 报警时 间 和 位 置；应 对可 燃 气 体 探 测报警 系统 报警 主 机 等 主要 设备 状 态 信息 进行 监 视。通 信系统 宜 具 备 对 通 信系统 主要 设备的监 视 功能。8.4 与 入廊管 线单位 监控系统接口内 容 应 符 合 下列 规定：a)宜 包含 综合管廊监控 与报警 系统监 测 到 的 与 专 业 管 线运 行 安全 有 关的信息；b)宜 包含 入廊管 线运 营管理 单位 监 测 到 的 影 响 人 身 安全、综合管廊本体安全、其 他 入廊管 线 安全的 有 关信息。8.5 与相 关管理系统接口内 容 应 符 合 下列 规定：a)应定 期 上 传 与 管廊 运 行 安全 有 关的综合管廊 环境 与 设备监控系统、安全 防 范系统、火灾自 动报 警 系统、可 燃 气 体 探 测报警 系统、通 信系统 等 的关键数据 与 预 警报警 信息数据；b)应 及时 更 新 的综合管廊基础数据信息；c)宜 定 期 上 报 的资产管理、入廊管理、营收管理 等 数据信息。9 数据 9.1 基 础 数据 DB11/T 1669 2019 11 9.1.1 基础数据 是 综合管廊 与 入廊管 线 在 规 划、设 计、建 设 阶段 所 产生的数据，内 容 应 包括 管廊本体基础数据、管廊 附属 设 施 基础数据、入廊管 线 及其附属 设 施 基础数据，展 现 形 式 应 包括 管廊 GIS数据、管廊 BIM数据。9.1.2 应 采 用规范 化 的 方 式 对 基础数据 进行 定义和 描述，所 使 用的 属 性 描述 应 包括 名 称、标 识、版 本、定义、约束 性、数据 类 型、数据 格 式、单位、值 域、备 注等，并应 符 合 表 2的规定。表 2 基 础 数据属性 属 性 名 称 属 性 值 名 称 数据 元 素 规范 化 中 文 名 称，一般指全 称。标 识 分 配 给数据 元 素 的 唯 一的标 识。版 本 数据 元 素 的 版 本。定 义 清 楚 表 现 数据 元 素 内 容 和基本本 质 的 描述。约 束 性 数据 元 素 需 特 别表 示 的规则。数据 类 型 描述 数据 元 的数据 类 型，如 数 值 型、布 尔 型、字 符 型、日期型、时 间 型 和 日期时 间 型等。数 值 型：通 过“0”到“9”数 字 形 式 表 示 的 值 的 类 型。字 符 型：通 过字 符 的 形 式 表 达 的 值 的 类 型。可 包含字 母 字 符（az AZ），数 字字 符，汉 字字 符 等。布 尔 型：又称逻 辑 型，采 用 0（False）或 1（True）形 式 表 示 的 逻 辑 值 的 类 型。日期型：采 用 YYYYMMDD格 式 表 示 的 值 的 类 型。其 中，YYYY表 示 4位有 效 年 份，MM表 示 2位有 效 月 份，DD表 示 2位有 效 日期。时 间 型：采 用 HHMISS格 式 表 示 的 值 的 类 型。其 中，HH表 示 2位有 效小 时，MI表 示 2位有 效 分 钟，SS表 示 2位有 效 秒。日期时 间 型：采 用
