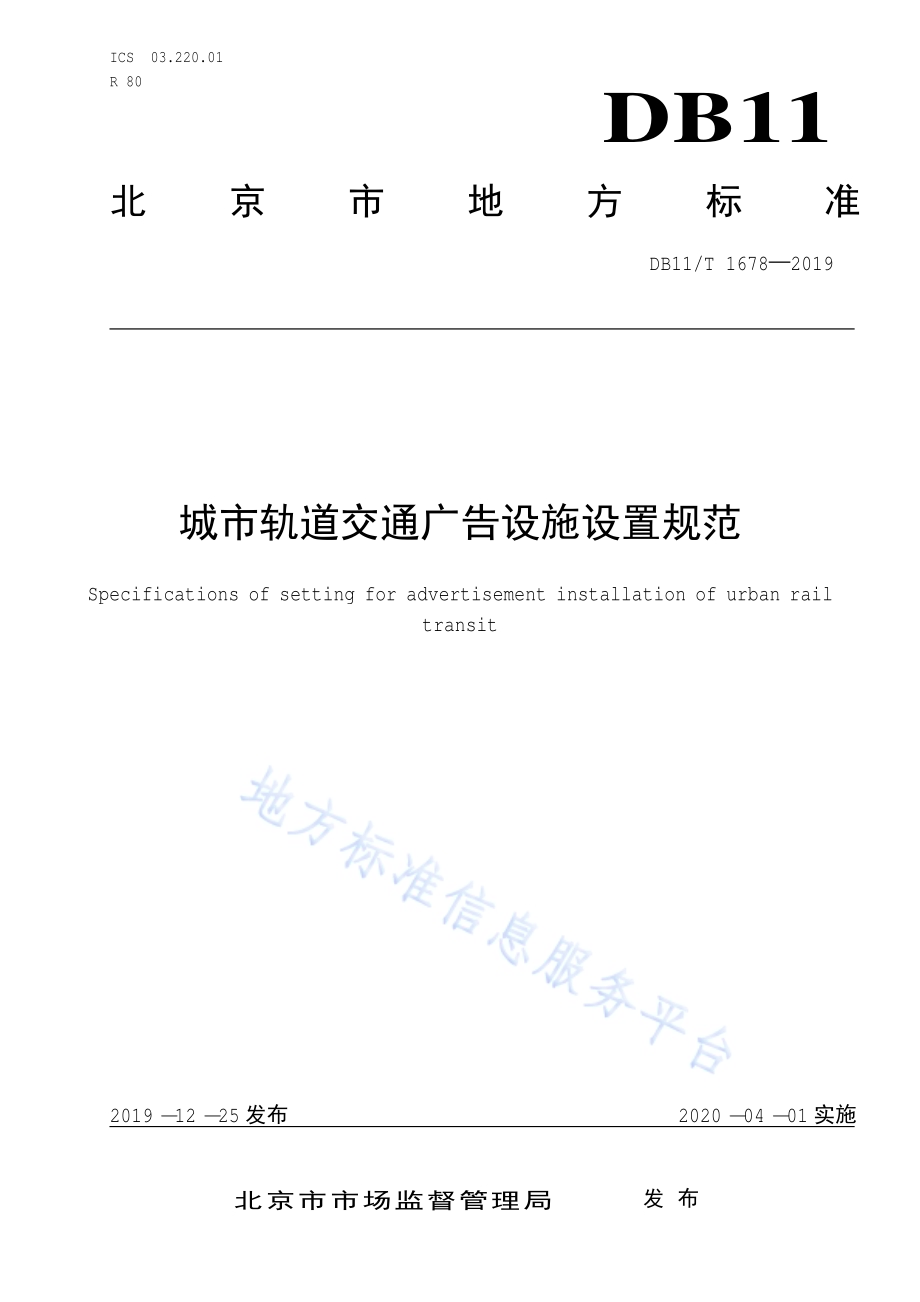

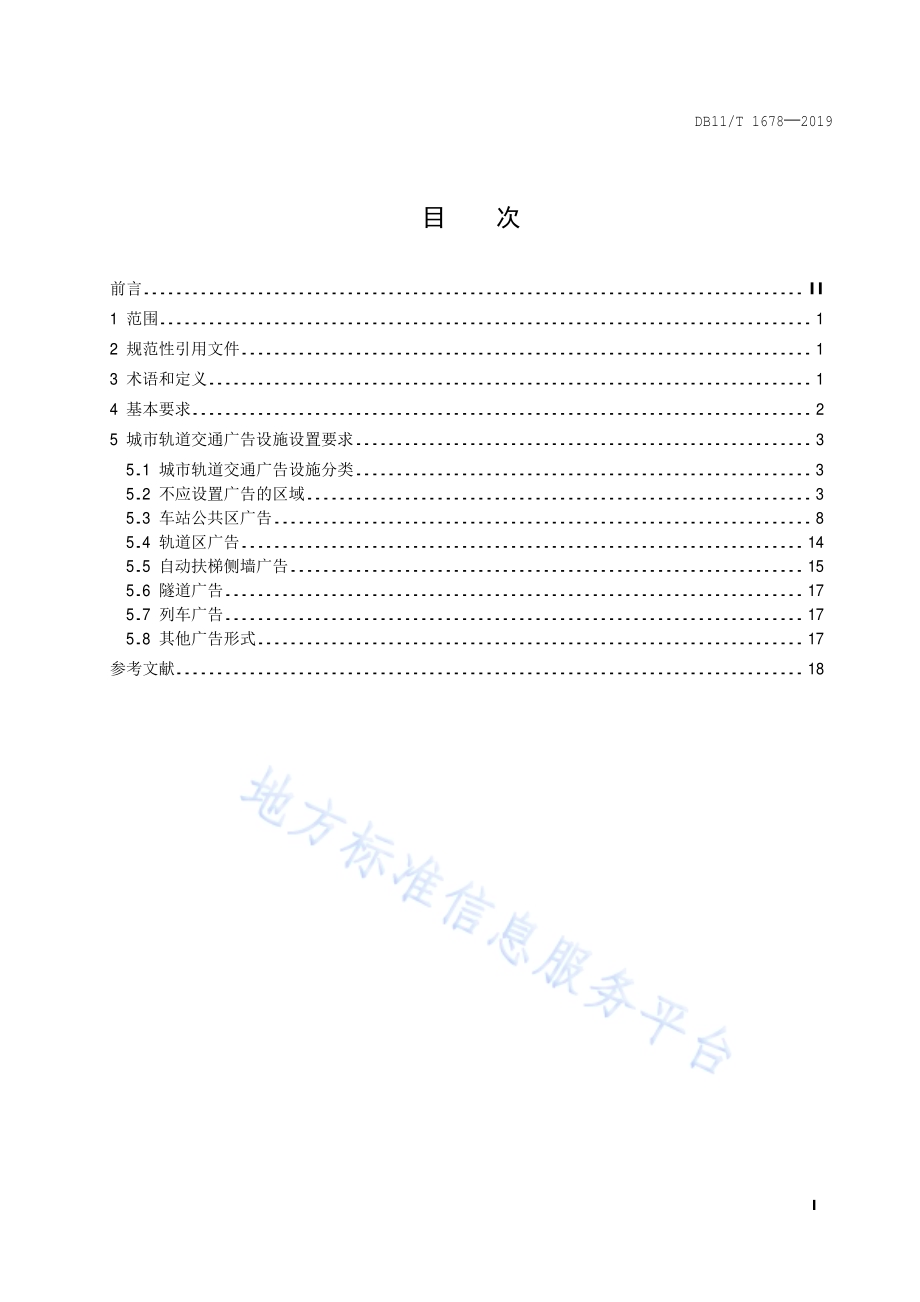

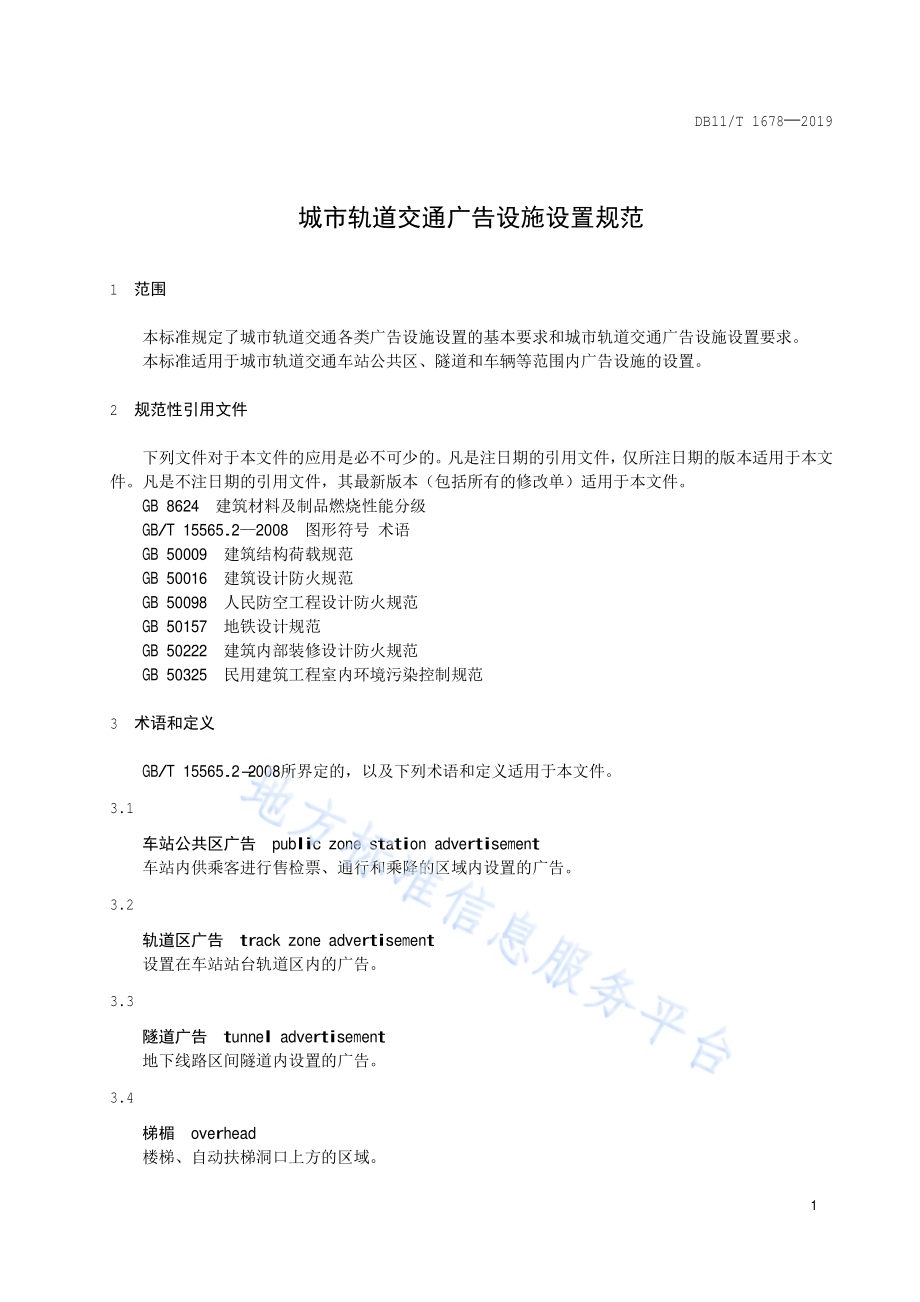

ICS 03.220.01 R 80 DB11 北京市地方标准 DB11/T 1678 2019 城市轨道交通广告设施设置规范 Specifications of setting for advertisement installation of urban rail transit 2019-12-25发布 2020-04-01实施 北京市市场监督管理局 发布 DB11/T 1678 2019 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 基本要求.2 5 城市轨道交通广告设施设置要求.3 5.1 城市轨道交通广告设施分类.3 5.2 不应设置广告的区域.3 5.3 车站公共区广告.8 5.4 轨道区广告.14 5.5 自动扶梯侧墙广告.15 5.6 隧道广告.17 5.7 列车广告.17 5.8 其他广告形式.17 参考文献.18 DB11/T 1678 2019 II 前 言 本标准按照 GB/T 1.1 2009的规则起草。本标准由北京市交通委员会提出并归口。本标准由北京市交通委员会组织实施。本标准起草单位：北京城建设计发展集团股份有限公司、北京市地 铁运营 有限公司、北京京 港 地 铁公司、北京市轨道交通 运营管理 有限公司。本标准 主 要起草 人：冯德、于志强、乔 文 锦、高方 定、马川、高灵芝、巫江、程宏伟、高远、刘 明。DB11/T 1678 2019 1 城市轨道交通广告设施设置规范 1 范围 本标准规定 了 城市轨道交通 各 类广告设施设置的基本要求和城市轨道交通广告设施设置要求。本标准 适 用 于 城市轨道交通车站公共区、隧道和车 辆等 范围 内 广告设施的设置。2 规范性引用文件 下 列文件 对于 本文件的应用 是必 不 可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是 不 注日期 的引用文件，其 最新版 本（包括所 有的 修改 单）适 用 于 本文件。GB 8624 建 筑材料及制品燃烧 性 能 分 级 GB/T 15565.2 2008 图 形 符号 术语 GB 50009 建 筑结构荷载 规范 GB 50016 建 筑 设计 防火 规范 GB 50098 人民防空工程 设计 防火 规范 GB 50157 地 铁 设计规范 GB 50222 建 筑内部装修 设计 防火 规范 GB 50325 民 用建 筑工程室内环境污染控制 规范 3 术语和定义 GB/T 15565.2-2008所界 定的，以及下 列术语和定义 适 用 于 本文件。3.1 车站公共区广告 public zone station advertisement 车站 内供乘客进行售 检票、通 行 和 乘 降 的区域 内 设置的广告。3.2 轨道区广告 track zone advertisement 设置 在 车站站 台 轨道区 内 的广告。3.3 隧道广告 tunnel advertisement 地 下 线路 区 间 隧道 内 设置的广告。3.4 梯楣 overhead 楼 梯、自动扶梯 洞 口 上 方 的区域。DB11/T 1678 2019 2 3.5 楼梯踢面 upright board of stairs 楼 梯 各级 踏步 的 竖直面。3.6 楼梯踏面 step board of stairs 楼 梯 各级 踏步 的 水平面。3.7 位置标志 location sign 由 图 形标 志 和（或）文 字 标 志 形 成，用 于 标 明 服务 设施 或服务功 能所 在 位置的公共 信息 图 形标 志。GB/T 15565.2-2008，定义 3.2.1 3.8 导向标志 direction sign 由 图 形标 志 和（或）文 字 标 志 与箭头 符号 组 合 形 成，用 于 指示 通 往预 期 目 的地 路线 的公共 信息 图 形 标 志。GB/T 15565.2-2008，定义 3.2.2 3.9 劝阻标志 instruction sign 限 制人 们 的 某种 行 为 的公共 信息 图 形标 志。GB/T 15565.2-2008，定义 3.3 4 基本要求 4.1 广告设施 框架与 墙 面 的 连接固 定应 满足 其自 重 要求；广告设施 框架与 地 面 的 连接固 定，其 承 载 力、拉力 等 应有 足够 的 结构强 度，满足 GB 50009中相关 规定。4.2 广告设施 框架选 用的 材料 应 满足 GB 50098、GB 50016中 的 相关 规定。4.3 广告设施 选 用的 材料 应 满足 GB 50325中 的 相关 规定。4.4 广告设施 材料 应 采 用 环 保、防火、防 潮、防 霉、防 腐、自 熄、绝缘、耐久 和 易清洁 的 可 靠 材料，设置 于 地 面 的广告设施 材料 应 防 滑、耐磨。4.5 广告设施应 采 用 节 能、耐久 的 灯具。设置 于 敞开 式 风雨棚 的地 面、高 架 车站 内 的广告设施 灯具 应能防 风、防 水 和 防 尘。4.6 城市轨道交通广告设施设置不应 干扰 城市轨道交通 客运 标 志 系统，不应 影响消 防、特种 设 备、无 障碍 设施和 运营 设 备 设施的 使 用和 检 修。注：城市轨道交通 客运 标 志 系统 包括 位置标 志、导向 标 志、综 合信息 标 志、劝阻 标 志、禁止 标 志、警 告标 志、指 令 标 志、消 防 设施标 志 和 疏散 路线 标 志。4.7 城市轨道交通广告设施设置不应 挤占疏散 通道，不应 干扰 正常 运营及乘 车 秩序。4.8 城市轨道交通广告设施设置应 根据 车站 内 的 空 间 布局、区域 功 能 和 装修等 统 一 规 划，整体 设计，分区 控制，合 理 布局，保 证 车站的 整体美观。DB11/T 1678 2019 3 4.9 城市轨道交通广告设施的设计 风 格、造型、色调、亮 度、数量、体量、高 度 和 材 质 应 当 与 周 围 环境 相 协调。4.10 城市轨道交通广告设置应 优先 考 虑 公 益 广告和 安全 广告。4.11 发 布 广告的 柱体数量 不应 超过 本区域 柱体数量 的 2/3。4.12 应 保 持 广告设施的 安全、整 洁 和 美观。4.13 轨道区广告和隧道广告应 满足 GB 50157中 设 备 界 限的 相关 要求。5 城市轨道交通广告设施设置要求 5.1 城市轨道交通广告设施分类 城市轨道交通广告设施按设置区域分类 如 下：a)车站公共区广告，主 要 包括 灯 箱、看板、电子 广告和 贴附 式广告；b)轨道区广告，主 要 包括 灯 箱 和 看板 广告；c)扶梯侧墙广告，主 要 包括 灯 箱 和 看板 广告；d)隧道广告，主 要 包括 电子 广告；e)列车广告，主 要 包括 看板 和 贴附 式广告；f)其他广告，主 要 包括 吊挂 式广告、展 示 互 动 等 综 合 广告。5.2 不应设置广告的区域 以下 区域不应设置广告设施：a)通道 转角 1m范围 内（参 见 图 1、图 2）；图 1 直角通道转角示意图 DB11/T 1678 2019 4 图 2 圆角通道转角示意图 b)车站公共区墙 面、柱 面 距离 装修 完 成 地 面 700mm范围 内；距离吊顶 200mm范围 内（参 见 图 3）；c)自动 检票 机 及 其前 后 各 5m范围 内 的地 面、墙 面 和 柱 面（参 见 图 3）；图 3 站内公共区示意图 d)自动 售 检票系统 车站 终端 设 备 及 周边 1.5m范围 内 的墙 面、柱 面（参 见 图 3）；e)站 厅非付费 区 与 付费 区分 隔栏杆，通道和站 台 内 用 于 分 隔 客 流 的 导流带 和 隔离 设施（参 见 图3）；DB11/T 1678 2019 5 f)楼 梯、扶梯 上 下 两端 8m范围 内（参 见 图 4）；图 4 楼扶梯两端示意图 g)楼 梯 踏面 和 楼 梯 踢 面（参 见 图 5）；图 5 楼梯示意图 h)步 梯侧墙（参 见 图 6）；DB11/T 1678 2019 6 i)楼 扶梯梯 楣（参 见 图 6）；图 6 步梯侧墙和楼扶梯梯楣示意图 j)自动扶梯 或 自动 人行 道的扶 手带、护壁板（参 见 图 7）和扶梯 紧急 按 钮周边 1m范围 内（参 见图 8）；步 梯的扶 手 和 栏板（参 见 图 5）；图 7 自动扶梯示意图 DB11/T 1678 2019 7 图 8 自动扶梯口示意图 k)自动扶梯 上 下工 作点外 3m范围 内（参 见 图 4）；l)列车车 门 内 外 表 面，列车车 窗玻璃 内 外 表 面，列车车 厢 车 门 内 侧地 面 500mm范围 内（参 见 图 9）；图 9 列车车门和车窗示意图 m)停 车标 志 前 后 各 3m轨 行 区范围 内。5.3 车站公共区广告 5.3.1 灯 箱、看板 和 电子 广告 灯 箱、看板 和 电子 广告的设置 遵守 下 列要求：a)装修 墙 面 有 嵌入 式 安 装 条 件 时 应 采 用 嵌入 式 安 装，不 宜凸 出 装修 完 成面，确需凸 出 时 不应 超过50mm（参 见 图 10）；b)装修 墙 面无 嵌入 式 安 装 条 件 时，在 确 保 广告 安 装 位置不 影响 乘客 通 行 的 情况 下，可 采 用 外挂 方 式 或靠 墙 落 地 方 式 进行 安 装，并 确 保 稳 固。外挂安 装 的广告 面 板 凸 出墙 面 不应 超过 80mm（参 见 图 11），落 地 安 装 的广告 面 板 凸 出墙 面 不应 超过 200mm（参 见 图 12）；DB11/T 1678 2019 8 图 10 嵌入安装 广告设施示意图 图 11 外挂安装 广告设施示意图 图 12 落 地 安装 广告设施示意图 c)安 装 后 应 对 其 表 面 及 边 界进行 处 理，避免凸 出 及 尖锐 边 缘 划 伤、磕碰 乘客；d)墙 面 装 饰层 内 设有 排 水 管、通 风 管以及 其他 电 缆 和 桥 架 等管 线 设施的范围 内 不应设置 灯 箱、看板 和 电子 广告，设有 客运 标 志、消 火 栓 和 紧急 停 车按 钮 等 的 柱 面 不应设置 灯 箱、看板 和 电子 广告；e)墙 面 设置的广告 灯 箱、看板 和 电子 广告 边 缘 距离紧急疏散 标 志 应不 小 于 200mm，同 一 区域 内 的广告 灯 箱 及 看板安 装高 度 应 保 持一 致，底 部 垂 直 距离 装修 完 成 地 面 不应 小 于 700mm，顶 部 距离吊顶 不应 小 于 200mm（参 见 图 13）；DB11/T 1678 2019 9 图 13 墙面广告灯 箱、看板 和 电子 广告设置示意图 f)连 续 带 状 的 客运 标 志，如 换 乘 通道墙 面 的 乘 车标 志，其 上 下 200mm内 墙 面 不应设置 灯 箱、看板 和 电子 广告；非 连 续 带 状 的 客运 标 志 平面 左右 2m范围 内 的 整体 墙 面 不应设置 灯 箱、看板 和 电 子 广告（参 见 图 14）；图 14 墙面广告灯 箱、看板 和 电子 广告 与客运 标志示意图 g)设置 在 公共区墙 面 的，其 总长 度 累 计不应 超过 所 在 墙 面 长 度 的 1/2，每个 灯 箱、看板 及 电子 广告 之 间 的 间 距 不应 小 于 其 长 度 的 1/2，且 单 个 灯 箱、看板 及 电子 广告的 长 度 不应 大 于 7.2m（参见 图 15），广告 间 距 内 不应设置其他类 型 广告；DB11/T 1678 2019 10 图 15 墙面广告灯 箱、看板 和 电子 广告设置 长度 示意图 h)非 靠 墙 落 地 安 装 的 灯 箱、看板 和 电子 广告 整体 厚 度 不应 大 于 450mm，且 不应设置 于乘客 疏散 通道，不应设置 于客 流 集 中 区域 妨 碍 乘客 通 行。5.3.2 贴附式 广告 贴附 式广告的设置 遵守 下 列要求：a)站 台 地 面 不应设置 贴附 式广告；站 厅、通道地 面 不 宜 设置 贴附 式广告；b)车站 吊顶 和 顶 棚 不应设置 贴附 式广告；c)墙 面 和 柱 面 设置的 贴附 式广告的 画 面 底 部 垂 直 距离 装修 完 成 地 面 不应 小 于 700mm，顶 部 距离吊顶 不应 小 于 200mm（参 见 图 16、图 17）；图 16 墙面 贴附式 广告设置示意图 DB11/T 1678 2019 11 图 17 柱 面 贴附式 广告设置示意图 d)墙 面 设置的 贴附 式广告 总长 度 累 计不应 超过 所 在 墙 面 长 度 的 1/2，每块 贴附 式广告 之 间 的 间 距 不应 小 于 其 长 度 的 1/2，且 单 幅 贴附 式广告的 长 度 不应 大 于 7.2m，广告 间 距 内 不应设置其他类型 广告（参 见 图 18）；图 18 墙面 贴附式 广告设置 长度 示意图 e)连 续 带 状 的 客运 标 志，如 换 乘 通道墙 面 的 乘 车标 志，其 上 下 200mm内 墙 面 不应设置 贴附 式广告（参 见 图 19）；消 防 设 备、位置标 志、导向 标 志、综 合信息 标 志、劝阻 标 志、禁止 标 志、警 告标 志、指 令 标 志 和 消 防 设施标 志 左右 600mm范围 内 的墙 面 不应设置 贴附 式广告（参 见 图 19）；DB11/T 1678 2019 12 图 19 墙面 贴附式 广告 与客运 标志 及其他 设施设 备 示意图 f)设有 消 防 设 备、位置标 志、导向 标 志、综 合信息 标 志、劝阻 标 志、禁止 标 志、警 告标 志、指 令标 志 和 消 防 设施标 志 的 柱 面 不应设置 贴附 式广告（参 见 图 20）；图 20 柱 面 贴附式 广告 与 导向标志示意图 g)站 台 门 的 滑 动 门、应 急门 和 端门 上 不应设置广告，固 定 门 上 设置的 贴附 式广告不应 高于 地 面500mm（参 见 图 21）；DB11/T 1678 2019 13 图 21 站 台 门广告设置示意图 h)贴附 式广告的 色 彩 应 与 车站 装修 风 格协调。5.4 轨道区广告 轨道区广告的设置 遵守 下 列要求：a)站 台 轨道区设置的广告不应 影响 行 车 安全 和 驾驶 员 视 线，不应 影响 轨道区设 备 设施的 正常作 业和 维 修；b)地 下 车站的站 台 轨道区广告 下 沿 距离 站 台 地 面 不 宜小 于 400mm（参 见 图 22）。地 面 车站、高 架 车站的站 台 轨道区广告 上 沿 不 宜 高于 站 台 地 面 1.8m（参 见 图 23）；图 22 地 下 车站轨道区广告设置 高度 示意图 DB11/T 1678 2019 14 图 23 地面车站、高架 车站轨道区广告设置 高度 示意图 c)站 台 轨道区设置的广告，其 总长 度 不应 超过 站 台 长 度 的 2/3（参 见 图 24）；图 24 轨道区广告设置 长度 示意图 5.5 自动扶梯侧墙广告 自动扶梯侧墙广告的设置应 符 合 下 列要求：a)宜 设置 嵌入 式 灯 箱 或 看板，并 均匀排 列；不 宜 设置 贴附 式广告；b)广告 面 板 凸 出墙 面 时，凸 出墙 面 的 尺寸 不应 大 于 50mm，且 广告 面 板外 表 面 距离 扶 手带外 缘水平 距离 不应 小 于 80mm（参 见 图 25、图 26）；DB11/T 1678 2019 15 图 25 自动扶梯侧墙广告设置示意图 图 26 扶 手带与 广告示意图 c)广告设施底边中点 距离 自动扶梯扶 手带 最 小 距离 不 宜小 于 300mm，广 告设施 水平间 距不 应 小于600mm（参 见 图 27）。DB11/T 1678 2019 16 图 27 自动扶梯侧墙广告设置示意图 5.6 隧道广告 隧道广告设置 遵守 下 列要求：a)隧道广告设施不应 超过 设 备 限 界；b)隧道广告不应 影响 行 车 安全 和 驾驶 员 视 线，不应 影响 隧道设 备 设施的 正常作 业 和 维 修；c)隧道广告不应 影响 区 间 疏散 功 能。5.7 列车广告 列车广告设置 遵守 下 列要求：a)车 厢 内 广告设施的设置应 避让 车 厢 内 的 客运 标 志，不应 遮挡 客运 标 志及运营 信息，不应 遮盖 应 急 按 钮、对 讲器 等 应 急 设 备，不应 遮盖 空 调 出 风 口，不应 影响 电 器柜、车 门顶 部 罩 板 等部 位 开关 操 作；b)不应 在 车 辆 前 后、两 侧车 窗玻璃 上 设置；c)不应 遮挡 列车 编 号、车 门 编 号、线路 标 志 色、车 灯 等；d)车 厢 内 广告 色 彩 应 整体 宜 人。5.8 其他 广告 5.8.1 吊挂式 广告 车站 吊顶、顶 棚 不 宜 设置 吊 旗 等 吊挂 式广告。5.8.2 实 物展 示广告 及互 动广告 实 物 展 示 广告 及互动广告 设置 遵守 下 列要求：a)采 用的 材料 应 满足 GB 8624中 B1级材料 的 相关 要求；b)不应 影响 疏散 通道 使 用；c)不应 妨 碍 乘客 通 行；d)不应 遮挡 站 内客运 标 志 和不 妨 碍消 防等 设 备 设施 使 用。DB11/T 1678 2019 17 参 考 文 献 1 中 华 人民 共和 国 广告 法 2 北京市轨道交通 运营 安全 条例 3 GB 15630 标 志 设置要求 4 GB 2894 标 志及 其 使 用 导 则 5 GB/T 15566.1 共 信息 导向 系统 设置 原 则 与 要求 第 1部 分 总 则 6 GB/T 18574 城市轨道交通 客运 服务 标 志 7 GB/T 2893.1 形 符号：安全色 和 安全 标 志 第 1部 分 安全 标 志 和 安全 标 记 的设计 原 则 8 DB11/690 轨道交通 无障碍 设计规 程 9 DB11/T 657.2 交通 客运 标 志 第 2部 分：轨道交通 10 DB11/995 轨道交通 工程 设计规范 _
