城市道路防沉降检查井盖和雨水口技术管理规范DB3301／T 0213-2018.pdf

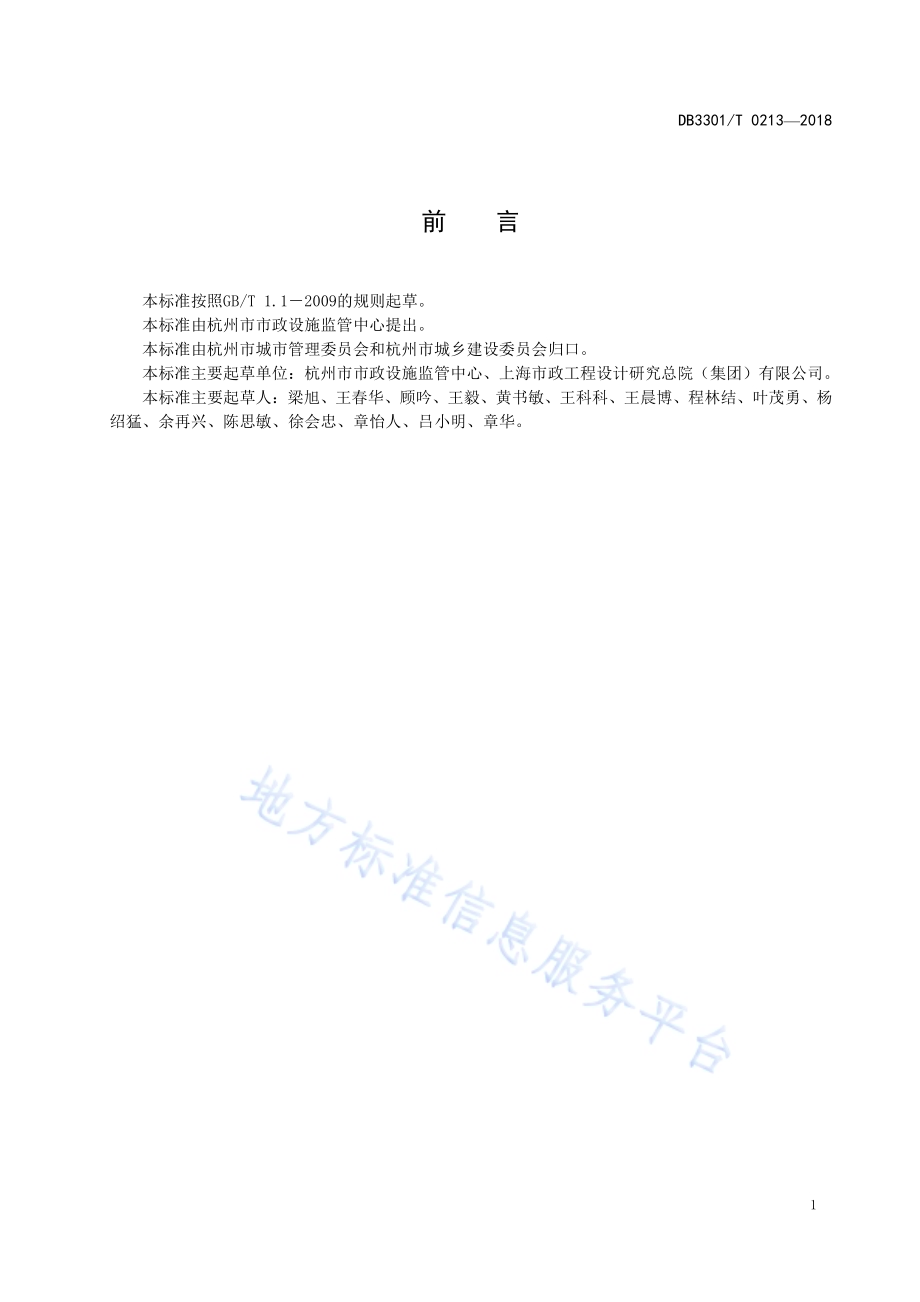

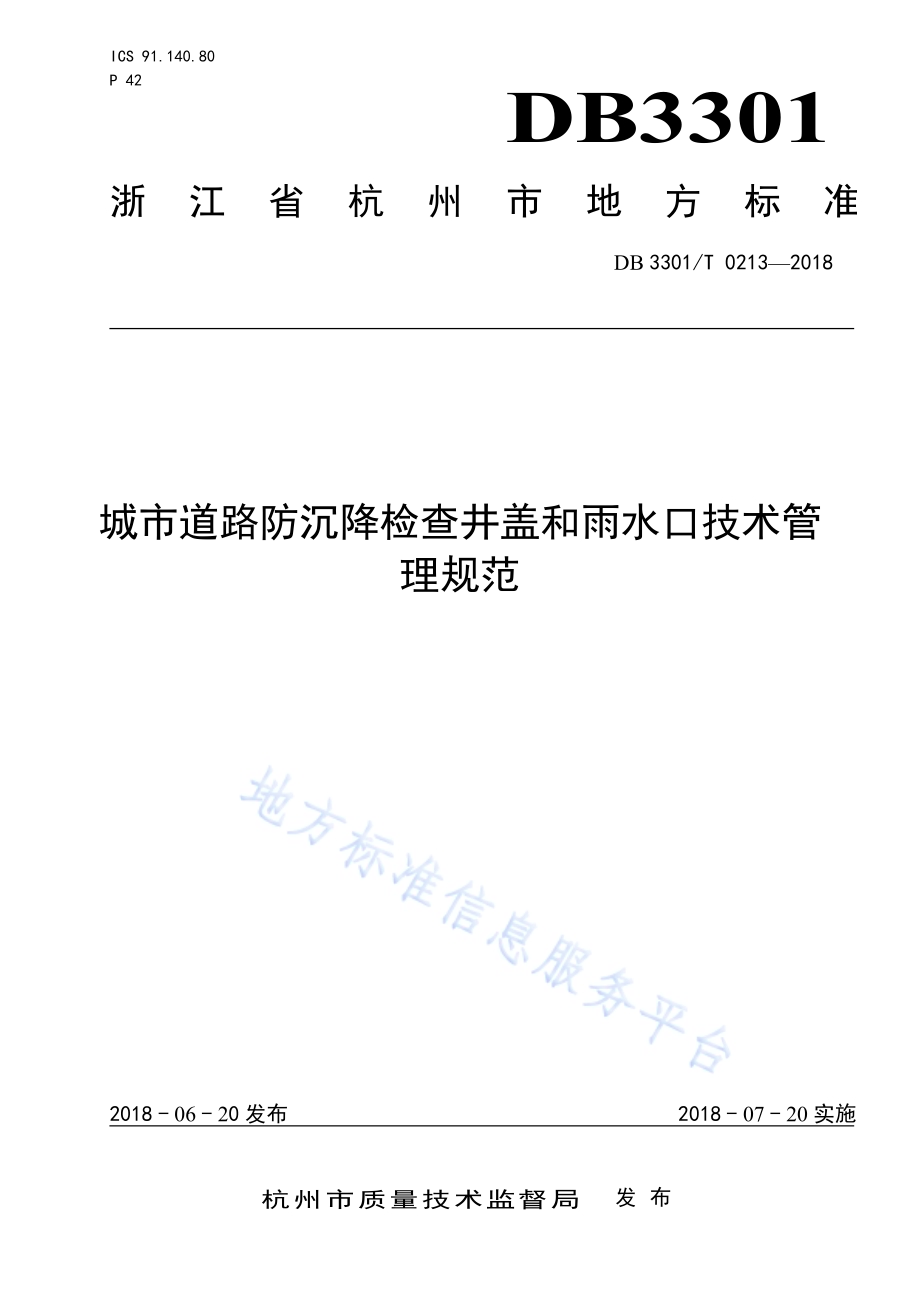

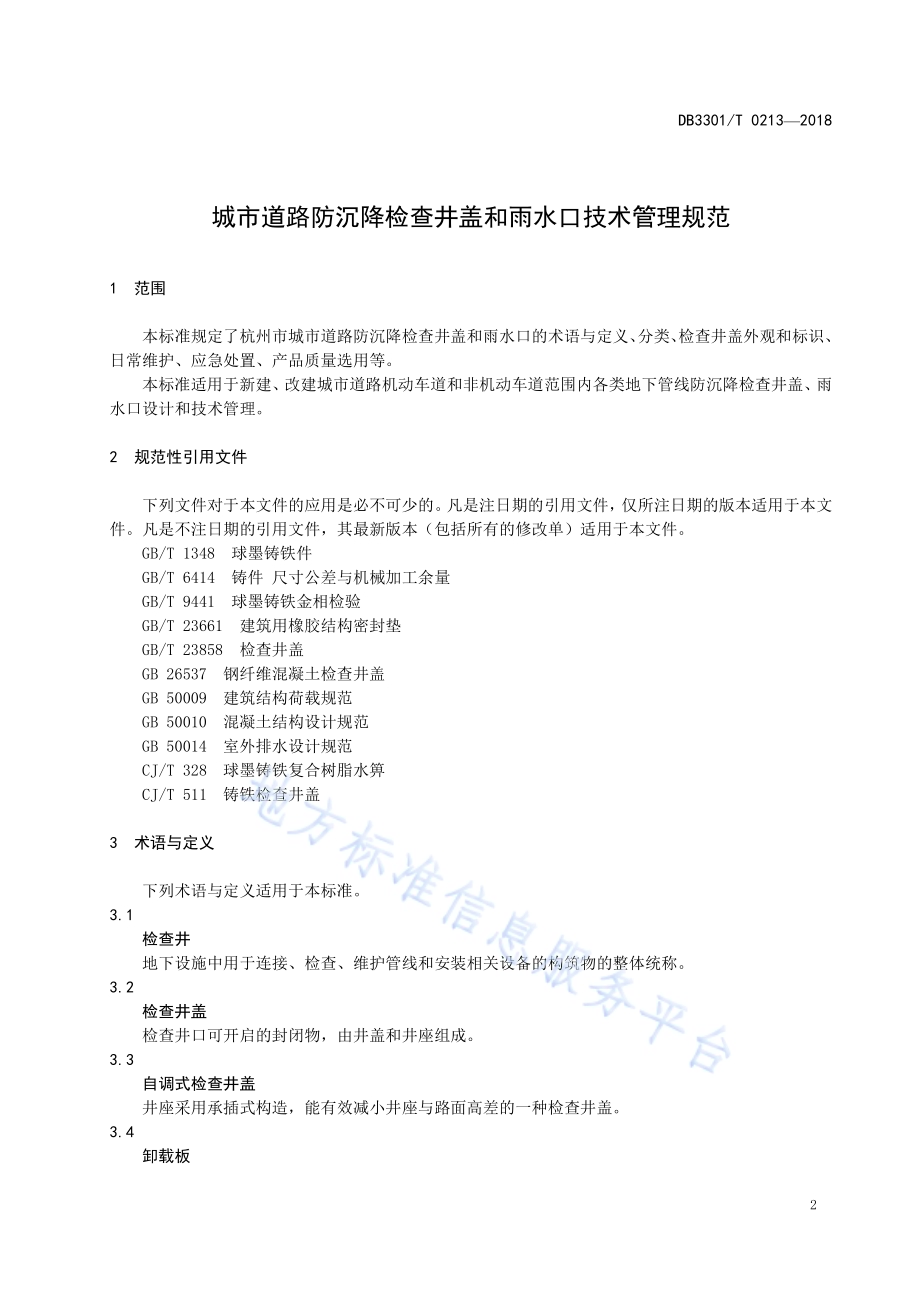

I C S 9 1.1 4 0.8 0P 4 2DB3301浙 江 省 杭 州 市 地 方 标 准DB 3 3 0 1/T 0 2 1 3 2 0 1 8城 市 道 路 防 沉 降 检 查 井 盖 和 雨 水 口 技 术 管理 规 范2 0 1 8-06-2 0 发 布 2 0 1 8-07-20 实 施杭 州 市 质 量 技 术 监 督 局发 布D B 3 3 0 1/T 0 2 1 3 2 0 1 81前 言本 标 准 按 照 G B/T 1.1 2 0 0 9 的 规 则 起 草。本 标 准 由 杭 州 市 市 政 设 施 监 管 中 心 提 出。本 标 准 由 杭 州 市 城 市 管 理 委 员 会 和 杭 州 市 城 乡 建 设 委 员 会 归 口。本 标 准 主 要 起 草 单 位：杭 州 市 市 政 设 施 监 管 中 心、上 海 市 政 工 程 设 计 研 究 总 院（集 团）有 限 公 司。本 标 准 主 要 起 草 人：梁 旭、王 春 华、顾 吟、王 毅、黄 书 敏、王 科 科、王 晨 博、程 林 结、叶 茂 勇、杨绍 猛、余 再 兴、陈 思 敏、徐 会 忠、章 怡 人、吕 小 明、章 华。D B 3 3 0 1/T 0 2 1 3 2 0 1 82城 市 道 路 防 沉 降 检 查 井 盖 和 雨 水 口 技 术 管 理 规 范1 范 围本 标 准 规 定 了 杭 州 市 城 市 道 路 防 沉 降 检 查 井 盖 和 雨 水 口 的 术 语 与 定 义、分 类、检 查 井 盖 外 观 和 标 识、日 常 维 护、应 急 处 置、产 品 质 量 选 用 等。本 标 准 适 用 于 新 建、改 建 城 市 道 路 机 动 车 道 和 非 机 动 车 道 范 围 内 各 类 地 下 管 线 防 沉 降 检 查 井 盖、雨水 口 设 计 和 技 术 管 理。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 所 注 日 期 的 版 本 适 用 于 本 文件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B/T 1 3 4 8 球 墨 铸 铁 件G B/T 6 4 1 4 铸 件 尺 寸 公 差 与 机 械 加 工 余 量G B/T 9 4 4 1 球 墨 铸 铁 金 相 检 验G B/T 2 3 6 6 1 建 筑 用 橡 胶 结 构 密 封 垫G B/T 2 3 8 5 8 检 查 井 盖G B 2 6 5 3 7 钢 纤 维 混 凝 土 检 查 井 盖G B 5 0 0 0 9 建 筑 结 构 荷 载 规 范G B 5 0 0 1 0 混 凝 土 结 构 设 计 规 范G B 5 0 0 1 4 室 外 排 水 设 计 规 范C J/T 3 2 8 球 墨 铸 铁 复 合 树 脂 水 箅C J/T 5 1 1 铸 铁 检 查 井 盖3 术 语 与 定 义下 列 术 语 与 定 义 适 用 于 本 标 准。3.1检 查 井地 下 设 施 中 用 于 连 接、检 查、维 护 管 线 和 安 装 相 关 设 备 的 构 筑 物 的 整 体 统 称。3.2检 查 井 盖检 查 井 口 可 开 启 的 封 闭 物，由 井 盖 和 井 座 组 成。3.3自 调 式 检 查 井 盖井 座 采 用 承 插 式 构 造，能 有 效 减 小 井 座 与 路 面 高 差 的 一 种 检 查 井 盖。3.4卸 载 板D B 3 3 0 1/T 0 2 1 3 2 0 1 83为 减 小 井 座 与 路 面 高 差 而 设 置 的 钢 筋 混 凝 土 单 层 结 构。3.5分 离 式 盖 座为 减 小 井 座 与 路 面 高 差 而 设 置 的 由 钢 筋 混 凝 土 基 座 和 基 座 基 础 组 成 的 双 层 结 构。3.6基 座分 离 式 盖 座 中，用 于 支 承 井 座 的 钢 筋 混 凝 土 构 件。3.7防 坠 装 置安 装 于 检 查 井 内，用 于 防 止 和 承 受 行 人 坠 落 的 构 件。3.8井 室连 接 上 下 游 管 道、接 入 支 管 或 设 置 在 阀 门 等 管 道 附 件 处 供 养 护 人 员 在 其 中 操 作 检 修 用 的 专 用 地 下 构筑 物。3.9井 室 盖 板井 室 顶 部 封 口 的 钢 筋 混 凝 土 构 件，中 部 或 侧 边 开 孔。3.1 0预 制 装 配 式 检 查 井 筒由 钢 筋 混 凝 土 预 制 筒 形 构 件 拼 装 而 成 的 检 查 井 筒。3.1 1雨 水 口在 地 下 雨 水 管 线 上 间 隔 一 定 的 距 离 修 建 的 收 集 雨 水 的 入 口。3.1 2雨 水 箅雨 水 口 上 放 置 的 排 水 设 施，由 箅 子 和 箅 座 组 成。3.1 3箅 子雨 水 箅 中 未 固 定 部 分。其 功 能 是 排 水、截 流 较 大 杂 物 进 入 雨 水 口，需 要 时 能 够 开 启。3.1 4箅 座雨 水 箅 中 固 定 于 雨 水 口 的 部 分，用 于 安 放 箅 子。4 分 类4.1 检 查 井 盖4.1.1 按 井 盖 材 料 分 类球 墨 铸 铁 井 盖、钢 纤 维 混 凝 土 井 盖 两 类。4.1.2 按 井 盖 尺 寸 分 类 7 2 0 m m、7 5 0 m m 两 类。D B 3 3 0 1/T 0 2 1 3 2 0 1 84注：7 2 0 m m 适用于排水、给水、燃气行业；7 5 0 m m 适用于通信、电力行业。其中排水行业包含雨水、污水；通信行业包含城建弱电、电信、移动、联通、铁通、华数等。4.1.3 按 井 盖 外 观 分 类标 准 型 井 盖、个 性 化 井 盖 两 类。注：标准型井盖适用于一般城市道路，个性化井盖适用于景观有特殊要求的城市道路。4.1.4 按 防 沉 降 型 式 分 类自 调 式 检 查 井 盖、卸 载 板 与 自 调 式 检 查 井 盖 组 合 型 式、分 离 式 盖 座 与 自 调 式 检 查 井 盖 组 合 型 式 三 类。4.2 雨 水 口4.2.1 按 收 水 方 式 分 类偏 沟 式、平 箅 式、联 合 式 三 类。4.2.2 按 雨 水 箅 数 量 分 类单 箅、双 箅、多 箅 三 类。5 检 查 井 盖 外 观 和 标 识5.1 为 了 便 于 检 查 井 盖 的 管 理 和 辨 识，检 查 井 盖 上 应 制 作 图 案 和 标 识。检 查 井 盖 标 识 必 须 清 晰 永 久，并 能 通 过 标 识 迅 速 识 别 管 线 井 类 型、检 查 井 盖 荷 载 等 级、生 产 厂 家 等 信 息。5.2 城 市 道 路 应 采 用 标 准 型 检 查 井 盖；对 景 观 有 特 殊 要 求 的 区 域，可 结 合 工 程 实 际 以 及 文 化、景 观 等因 素，对 检 查 井 盖 进 行 个 性 化 设 计。5.3 新 建 检 查 井 内 应 设 置 标 识 牌，标 识 牌 应 包 括 管 线 井 类 型、所 属 区 县 中 文 简 称、所 处 道 路 名 称、检查 井 编 号 等 信 息。注：检查井盖外观和标识详见附录 A。6 日 常 维 护6.1 养 护 要 求6.1.1 检 查 井 盖 产 权 单 位 应 建 立 井 盖 的 养 护 管 理 责 任 制 度，配 备 专 门 人 员 开 展 日 常 巡 查，健 全 巡 查 维护 工 作 日 志，及 时 发 现 和 处 理 井 盖 安 全 隐 患，保 障 井 盖 设 施 安 全 完 好。6.1.2 路 面 上 的 检 查 井 盖、雨 水 箅，应 安 装 牢 固 并 保 持 与 路 面 平 顺 相 接。检 查 井 及 其 周 围 路 面 1.5 m 1.5 m 范 围 内 不 得 出 现 沉 陷 或 凸 起。6.1.3 检 查 井 盖、雨 水 箅 出 现 松 动，或 井 盖、箅 子 断 裂、丢 失，应 立 即 维 修 补 装 完 整。6.1.4 井 座 顶 面 与 路 面 的 安 装 高 差，应 控 制 在 5 m m 之 间。6.1.5 维 修 后 的 检 查 井、雨 水 口，在 养 护 期 间 应 设 置 围 挡 和 安 全 标 志 加 以 保 护。6.2 信 息 化 管 理6.2.1 道 路 管 理 部 门 和 管 线 产 权 单 位 应 当 将 检 查 井 盖 相 关 信 息 纳 入 本 市 地 下 管 线 信 息 管 理 系 统，并 做好 资 源 共 享。6.2.2 道 路 管 理 部 门 和 管 线 产 权 单 位 宜 推 广 使 用 基 于 物 联 网 技 术 的 道 路 检 查 井 盖 实 时 监 测 系 统。D B 3 3 0 1/T 0 2 1 3 2 0 1 857 应 急 处 置7.1 道 路 上 检 查 井 盖 出 现 缺 失 或 损 坏 等 问 题，管 线 产 权 单 位 应 当 在 2 小 时 内 应 急 处 置，消 除 安 全 隐 患。管 线 产 权 单 位 未 能 在 2 小 时 内 应 急 处 置 的，道 路 管 理 部 门 可 以 决 定 立 即 实 施 代 履 行，由 道 路 管 理 机 构 采用 管 线 产 权 单 位 提 供 的 符 合 要 求 的 备 用 井 盖 代 为 补 装 或 更 换，并 通 知 管 线 产 权 单 位 确 认。7.2 各 管 线 产 权 单 位 紧 急 抢 修 城 市 地 下 管 线 需 打 开 检 查 井 盖 时，应 按 有 关 规 定 在 检 查 井 周 围 设 置 明 显的 标 志 和 安 全 防 护 设 施。作 业 开 始 前，向 属 地 市 政 设 施 管 理 部 门 报 备 作 业 需 求，作 业 结 束 后 应 当 及 时 清理 现 场，恢 复 原 状。8 防 沉 降 检 查 井 盖8.1 基 本 要 求8.1.1 检 查 井 盖 承 载 能 力 不 低 于 D 4 0 0。8.1.2 快 速 路、主、次 干 道 应 采 用 球 墨 铸 铁 检 查 井 盖，支 路 采 用 球 墨 铸 铁 检 查 井 盖 或 钢 纤 维 混 凝 土 检查 井 盖。8.1.3 卸 载 板、分 离 式 盖 座 宜 采 用 工 厂 预 制。8.2 自 调 式 检 查 井 盖8.2.1 井 座 采 用 法 兰 式 上 盘 面 结 构，上 盘 面 与 路 面 标 高 齐 平。自 调 式 检 查 井 盖 通 过 上 法 兰 盘 将 承 受 的汽 车 荷 载 传 递 到 井 筒 周 边 的 路 面 结 构 层，并 与 井 筒 采 用 承 插 方 式 连 接，减 少 检 查 井 盖 与 路 面 的 不 均 匀 沉降。8.2.2 自 调 式 检 查 井 盖 适 用 于 井 室 盖 板 顶 面 与 检 查 井 盖 顶 面 高 差 H 不 小 于 1 0 0 m m 的 检 查 井。（a）自调式检查井盖详图（b）上法兰盘1 自调式检查井盖 5 井筒2 路面结构层 6 井室盖板3 调节环 7 上法兰盘4 防坠装置图 1 自 调 式 检 查 井 盖 示 意 图8.2.3 法 兰 盘 宽 度 不 小 于 1 5 0 m m。法 兰 盘 面 外 边 缘 应 设 反 扣 结 构，使 井 座 与 路 面 结 构 形 成 整 体。8.2.4 井 盖 支 承 面 应 设 置“梯 形”弹 性 缓 冲 橡 胶 垫 圈，以 降 低 噪 音，提 高 行 车 舒 适 性，并 应 设 置“梯形”凹 槽，保 证 垫 圈 与 井 座 连 接 牢 固，橡 胶 垫 圈 应 具 有 良 好 的 耐 磨 损、耐 腐 蚀、耐 油、耐 候 性。D B 3 3 0 1/T 0 2 1 3 2 0 1 86图 2 橡 胶 垫 圈8.2.5 球 墨 铸 铁 井 盖 与 井 座 间 应 设 置 防 盗 和 锁 定 装 置，确 保 闭 合 时 井 盖 与 井 座 扣 紧，防 止 井 盖 脱 离 井座。8.2.6 钢 纤 维 混 凝 土 井 盖 应 设 置 井 盖 防 转 动 装 置。8.3 卸 载 板8.3.1 卸 载 板 是 设 置 在 自 调 式 检 查 井 盖 与 井 筒 之 间 的 钢 筋 混 凝 土 单 层 结 构，将 检 查 井 盖 承 受 的 汽 车 荷载 传 递 到 井 筒 周 边 的 路 面 结 构 层，减 少 检 查 井 盖 与 路 面 的 不 均 匀 沉 降。1 自调式检查井盖 5 预留沉降量2 路面结构层 6 素砼垫层3 卸载板 7 井筒4 防坠装置 8 井室盖板图 3 卸 载 板 示 意 图8.3.2 卸 载 板 与 自 调 式 检 查 井 盖 组 合 型 式 适 用 于 井 室 盖 板 顶 面 与 检 查 井 盖 顶 面 高 差 H 不 小 于 8 0 0 m m 的检 查 井。8.3.3 卸 载 板 与 井 筒 之 间 预 留 不 小 于 8 0 m m 沉 降 量，调 节 路 面 与 检 查 井 之 间 的 沉 降 差。8.4 分 离 式 盖 座8.4.1 分 离 式 盖 座 是 设 置 在 自 调 式 检 查 井 盖 与 井 筒 之 间 的 钢 筋 混 凝 土 双 层 结 构，将 检 查 井 盖 承 受 的 汽车 荷 载 传 递 到 井 筒 周 边 的 路 基，减 少 检 查 井 盖 与 路 面 的 不 均 匀 沉 降。D B 3 3 0 1/T 0 2 1 3 2 0 1 871 自调式检查井盖 6 素砼垫层2 路面结构层 7 防坠装置3 基座 8 预留沉降量4 基座基础 9 井筒5 素砼垫层 1 0 井室盖板图 4 分 离 式 盖 座 示 意 图8.4.2 分 离 式 盖 座 与 自 调 式 检 查 井 盖 组 合 型 式 适 用 于 井 室 盖 板 顶 面 与 检 查 井 盖 顶 面 高 差 H 大 于 等 于1 5 0 0 m m 的 检 查 井。8.4.3 分 离 式 盖 座 与 井 筒 之 间 预 留 不 小 于 1 5 0 m m 沉 降 量，调 节 路 面 与 检 查 井 之 间 的 沉 降 差。8.5 防 沉 降 检 查 井 盖 选 型防 沉 降 检 查 井 盖 的 选 型 应 符 合 表 1 规 定。表 1 防 沉 降 检 查 井 盖 选 型道路类型选型推荐型式 可选型式 推荐型式附录 A 页码新建道路H 1 5 0 0分离式盖座与自调式检查井盖组合型式卸载板与自调式检查井盖组合型式、自调式检查井盖P 0 6、0 7、1 0、1 1、2 4、2 58 0 0 H 1 5 0 0卸载板与自调式检查井盖组合型式自调式检查井盖P 0 8、1 2、1 3、1 4、2 61 0 0 H 8 0 0 自调式检查井盖 P 0 9、1 5、1 6、1 7、2 7改建道路H 8 0 0卸载板与自调式检查井盖组合型式自调式检查井盖 P 1 91 0 0 H 8 0 0 自调式检查井盖 P 1 8、2 0、2 1、2 2、2 3注：H 为井室盖板顶面与检查井盖顶面高差，单位以 m m 计。D B 3 3 0 1/T 0 2 1 3 2 0 1 888.6 其 他 要 求8.6.1 城 市 道 路 排 水 管 道 检 查 井 宜 采 用 钢 筋 混 凝 土 预 制 装 配 式 检 查 井 筒。8.6.2 快 速 路、主 干 道、次 干 道 的 检 查 井 埋 深 大 于 4 米（含）或 粉 土、粉 砂 土 场 地 应 采 用 钢 筋 混 凝 土现 浇 或 预 制 装 配 式 检 查 井 室。其 余 情 况 宜 采 用 钢 筋 混 凝 土 现 浇 或 预 制 装 配 式 检 查 井 室。9 雨 水 口9.1 雨 水 口 的 泄 水 能 力 与 道 路 的 坡 度、雨 水 口 的 型 式、箅 前 水 深 等 因 素 有 关。各 类 雨 水 口 的 尺 寸、泄水 能 力 见 下 表 2。表 2 雨 水 口 参 数 表雨水口型式 箅数 平面净尺寸（m m）泄水能力（L/S）偏沟式雨水口平箅式雨水口单箅 3 8 0 6 8 0 2 0双箅 3 8 0 1 6 1 0 3 5多箅 3 8 0（6 8 0 n 2 5 0（n-1）1 5（每箅）联合式雨水口单箅 4 4 0 6 8 0 3 0双箅 4 4 0 1 6 1 0 5 0多箅 3 8 0（6 8 0 n 2 5 0（n-1）2 0（每箅）注：n 为雨水箅数量（3 的整数）。9.2 雨 水 箅 宜 采 用 球 墨 铸 铁 材 质，承 载 能 力 不 低 于 D 4 0 0。9.3 箅 子 的 形 状 宜 为 矩 形，公 称 尺 寸 L W 7 5 0 m m 4 5 0 m m。9.4 箅 子 的 进 水 孔 宽 度 b 宜 不 大 于 3 0 m m，其 进 水 孔 口 面 积 总 和 不 低 于 雨 水 口 平 面 净 尺 寸 面 积 的 4 0%。图 5 箅 子 平 面 图9.5 箅 座 宽 边 支 承 面 宽 度 B 不 小 于 3 0 m m，长 边 支 撑 面 宽 度 B 不 小 于 2 0 m m。图 6 箅 座 支 承 边 剖 面 图D B 3 3 0 1/T 0 2 1 3 2 0 1 899.6 箅 子 顶 面 标 高 应 比 周 围 路 面 低 2 0 m m 5 m m，并 在 雨 水 箅 向 外 0.5 m-1 m 范 围 内 顺 坡 找 齐。9.7 道 路 设 计 下 凹 地 段、下 凹 式 立 交 桥 区、低 洼 和 易 集 水 路 段 宜 设 置 多 箅 或 联 合 式 雨 水 口。1 0 产 品 质 量 选 用1 0.1 检 查 井 盖1 0.1.1 检 查 井 盖 的 外 观、结 构 尺 寸、承 载 能 力、试 验 方 法 和 检 验 规 则 应 按 G B/T 2 3 8 5 8 中 相 关 规 定 执行。1 0.1.2 检 查 井 盖 球 墨 铸 铁 金 相 检 验 应 按 G B/T 9 4 4 1 中 相 关 规 定 执 行。1 0.1.3 检 查 井 盖 橡 胶 的 硬 度、拉 伸 强 度、拉 断 伸 长 率、压 缩 永 久 变 形、耐 臭 氧 等 应 按 G B/T 2 3 6 6 1 中相 关 规 定 执 行。1 0.2 雨 水 箅1 0.2.1 雨 水 箅 承 载 能 力、抗 疲 劳 性 能 检 验 应 按 C J/T 3 2 8 中 相 关 规 定 执 行。1 0.2.2 雨 水 箅 外 观、结 构 尺 寸 检 验 应 按 G B/T 6 4 1 4 中 相 关 规 定 执 行。1 0.2.3 雨 水 箅 球 墨 铸 铁 金 相 检 验 应 按 G B/T 9 4 4 1 中 相 关 规 定 执 行。_
