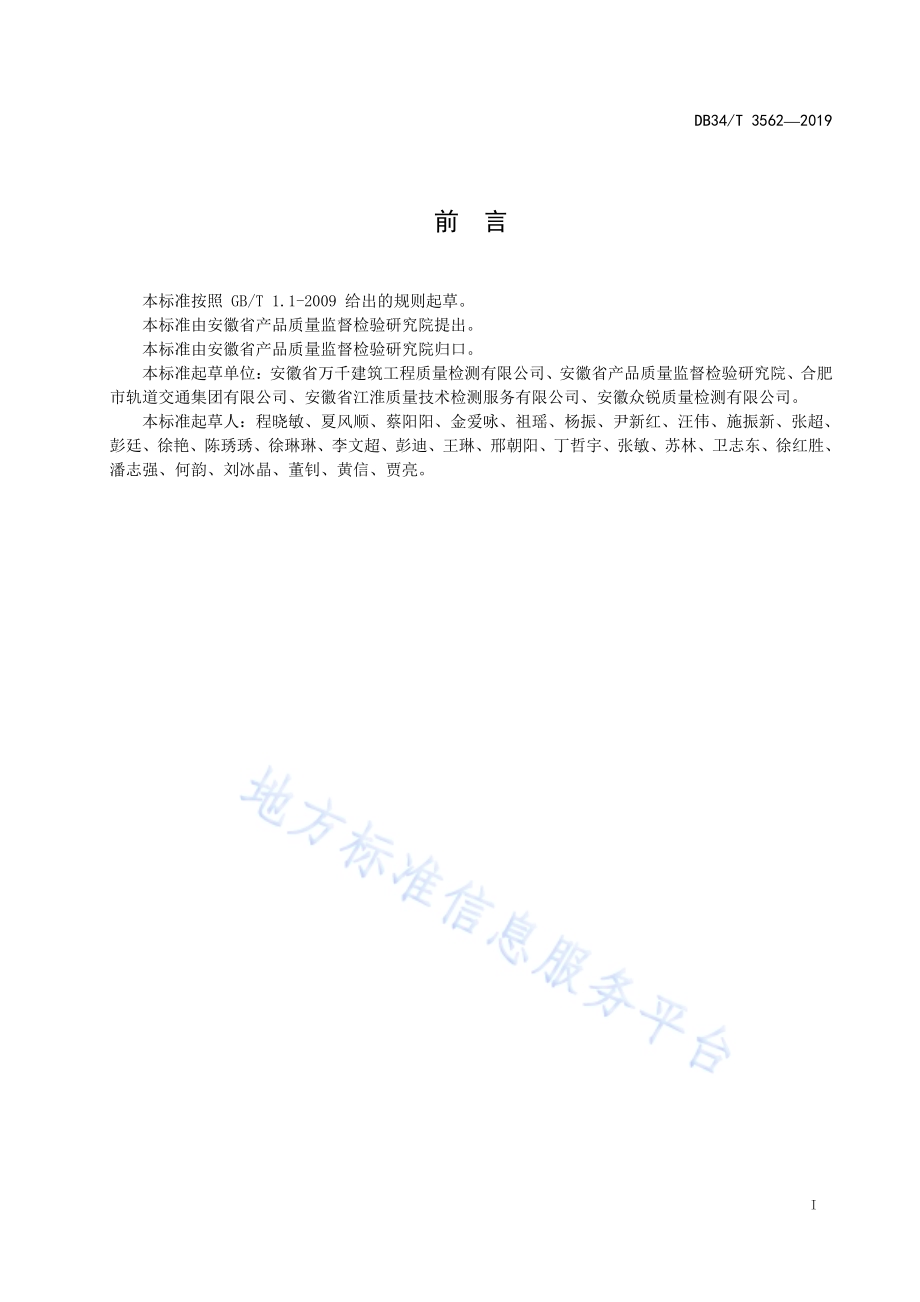

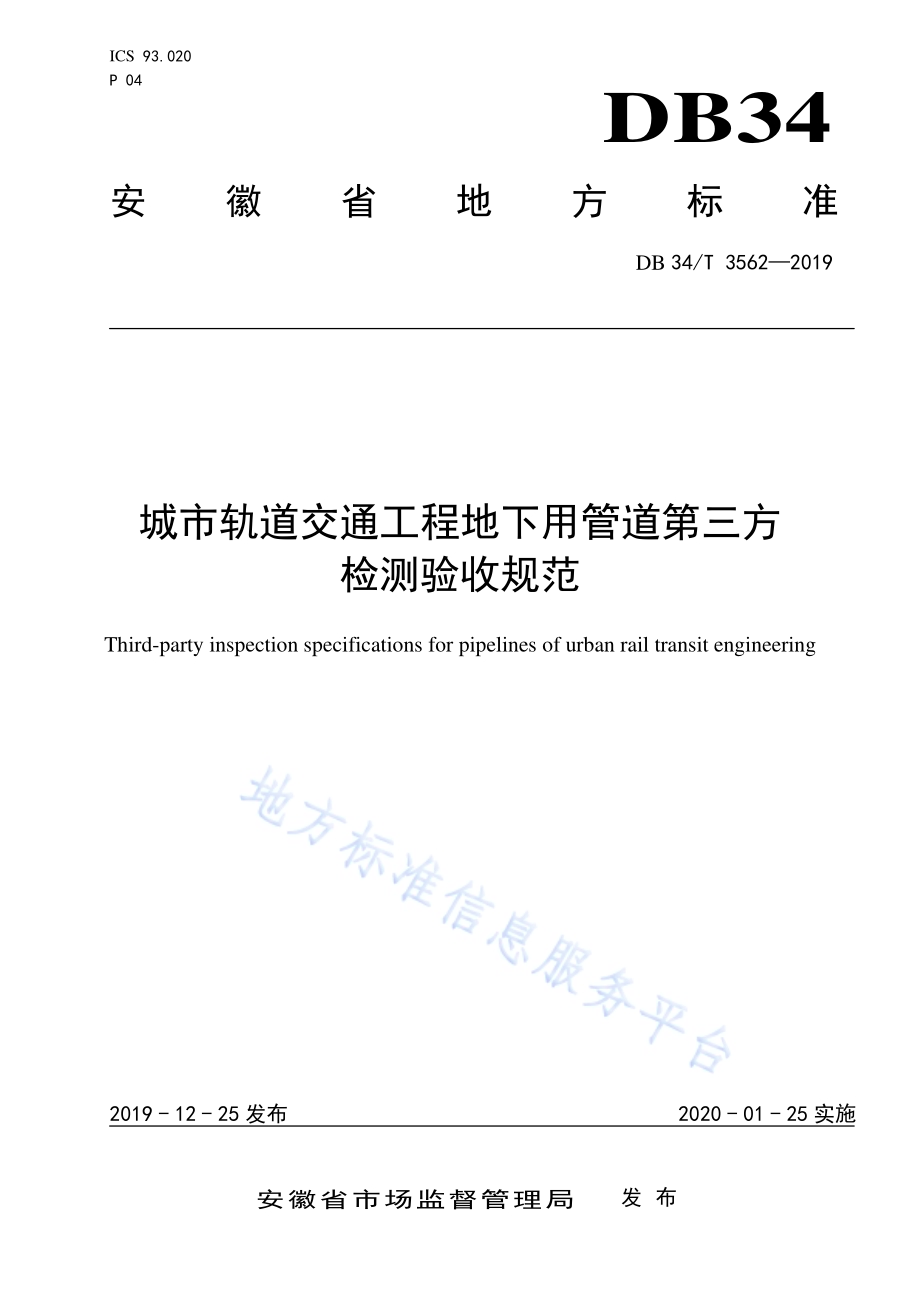

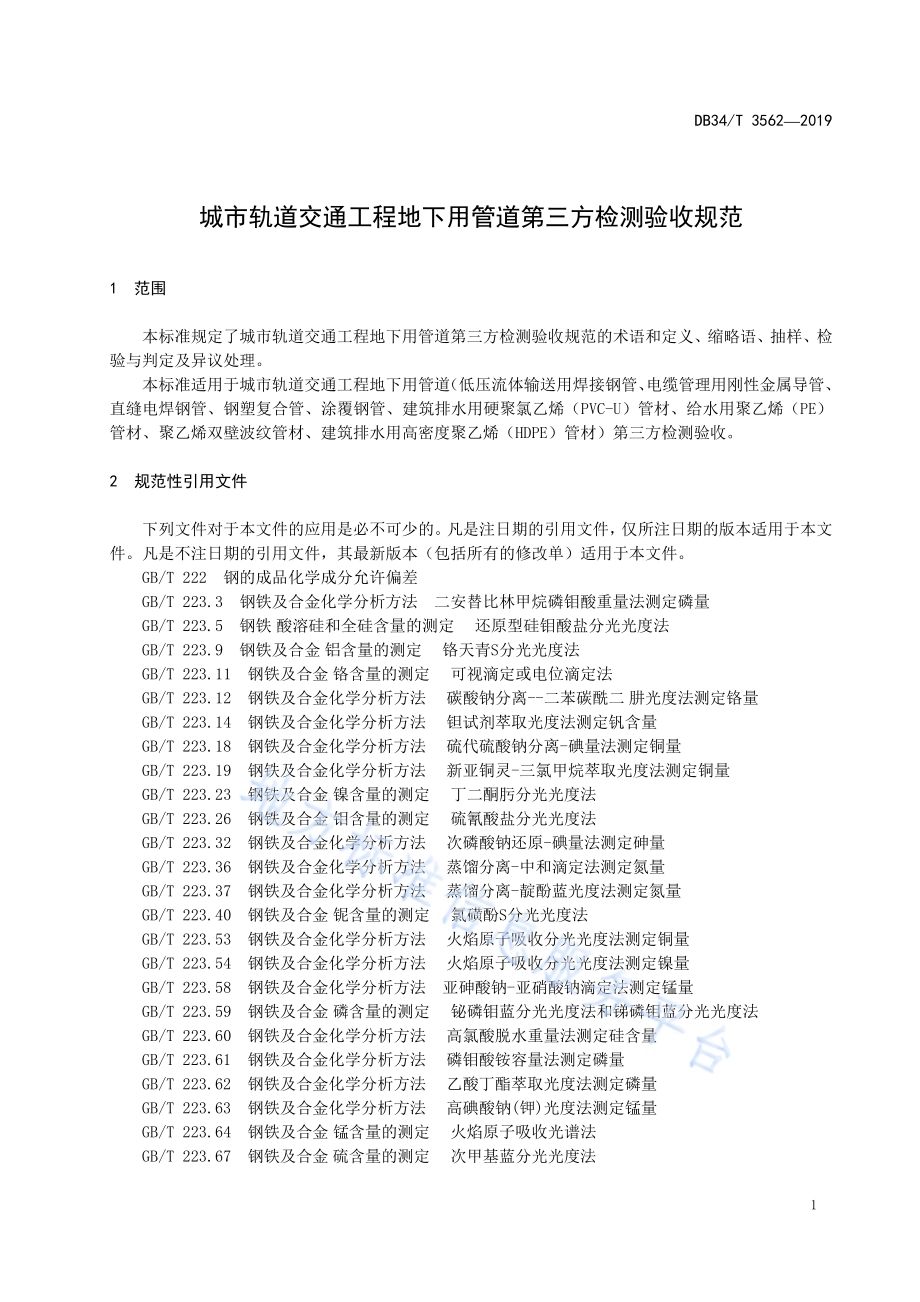

ICS 93.020 P 04 DB34 安徽省地方标准 DB 34/T 35622019 城市轨道交通工程地下用管道第三方 检测验收规范 Third-party inspection specifications for pipelines of urban rail transit engineering 文稿版次选择 2019-12-25发布 2020-01-25实施安徽省市场监督管理局 发布 DB34/T 35622019 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省产品质量监督检验研究院提出。本标准由安徽省产品质量监督检验研究院归口。本标准起草单位：安徽省万千建筑工程质量检测有限公司、安徽省产品质量监督检验研究院、合肥市轨道交通集团有限公司、安徽省江淮质量技术检测服务有限公司、安徽众锐质量检测有限公司。本标准起草人：程晓敏、夏风顺、蔡阳阳、金爱咏、祖瑶、杨振、尹新红、汪伟、施振新、张超、彭廷、徐艳、陈琇琇、徐琳琳、李文超、彭迪、王琳、邢朝阳、丁哲宇、张敏、苏林、卫志东、徐红胜、潘志强、何韵、刘冰晶、董钊、黄信、贾亮。DB34/T 35622019 1 城市轨道交通工程地下用管道第三方检测验收规范 1 范围 本标准规定了城市轨道交通工程地下用管道第三方检测验收规范的术语和定义、缩略语、抽样、检验与判定及异议处理。本标准适用于城市轨道交通工程地下用管道（低压流体输送用焊接钢管、电缆管理用刚性金属导管、直缝电焊钢管、钢塑复合管、涂覆钢管、建筑排水用硬聚氯乙烯（PVC-U）管材、给水用聚乙烯（PE）管材、聚乙烯双壁波纹管材、建筑排水用高密度聚乙烯（HDPE）管材）第三方检测验收。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 222 钢的成品化学成分允许偏差 GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量 GB/T 223.5 钢铁 酸溶硅和全硅含量的测定 还原型硅钼酸盐分光光度法 GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法 GB/T 223.11 钢铁及合金 铬含量的测定 可视滴定或电位滴定法 GB/T 223.12 钢铁及合金化学分析方法 碳酸钠分离-二苯碳酰二 肼光度法测定铬量 GB/T 223.14 钢铁及合金化学分析方法 钽试剂萃取光度法测定钒含量 GB/T 223.18 钢铁及合金化学分析方法 硫代硫酸钠分离-碘量法测定铜量 GB/T 223.19 钢铁及合金化学分析方法 新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T 223.23 钢铁及合金 镍含量的测定 丁二酮肟分光光度法 GB/T 223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法 GB/T 223.32 钢铁及合金化学分析方法 次磷酸钠还原-碘量法测定砷量 GB/T 223.36 钢铁及合金化学分析方法 蒸馏分离-中和滴定法测定氮量 GB/T 223.37 钢铁及合金化学分析方法 蒸馏分离-靛酚蓝光度法测定氮量 GB/T 223.40 钢铁及合金 铌含量的测定 氯磺酚S分光光度法 GB/T 223.53 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定铜量 GB/T 223.54 钢铁及合金化学分析方法 火焰原子吸收分光光度法测定镍量 GB/T 223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量 GB/T 223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T 223.60 钢铁及合金化学分析方法 高氯酸脱水重量法测定硅含量 GB/T 223.61 钢铁及合金化学分析方法 磷钼酸铵容量法测定磷量 GB/T 223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠(钾)光度法测定锰量 GB/T 223.64 钢铁及合金 锰含量的测定 火焰原子吸收光谱法 GB/T 223.67 钢铁及合金 硫含量的测定 次甲基蓝分光光度法 DB34/T 35622019 2 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法 测定硫含量 GB/T 223.69 钢铁及合金 碳含量的测定 管式炉内燃烧后气体容量法 GB/T 223.71 钢铁及合金化学分析方法 管式炉内燃烧后重量法测定碳含量 GB/T 223.72 钢铁及合金 硫含量的测定 重量法 GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 241 金属管 液压试验方法 GB/T 242 金属管 扩口试验方法 GB/T 244 金属管 弯曲试验方法 GB/T 246 金属材料 管 压扁试验方法 GB/T 700 碳素结构钢 GB/T 1033.1 塑料 非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T 1591 低合金高强度结构钢 GB/T 2653 焊接接头弯曲试验方法 GB/T 3091 低压流体输送用焊接钢管 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法）GB/T 4956 磁性基体上非磁性覆盖层 覆盖层厚度测量 磁性法 GB 5135.11 自动喷水灭火系统 第11部分:沟槽式管接件 GB/T 5135.20 自动喷水灭火系统 第20部分:涂覆钢管 GB/T 5836.1 建筑排水用硬聚氯乙烯(PVC-U)管材 GB/T 6111 流体输送用热塑性塑料管道系统 耐内压性能的测定 GB/T 6671 热塑性塑料管材 纵向回缩率的测定 GB/T 8802 热塑性塑料管材、管件 维卡软化温度的测定 GB/T 8804.2 热塑性塑料管材 拉伸性能测定 第2部分：硬聚氯乙烯（PVC-U）、氯化聚氯乙烯（PVC-C）和高抗冲聚氯乙烯（PVC-HI）管材 GB/T 8804.3 热塑性塑料管材 拉伸性能测定 第3部分：聚烯烃管材 GB/T 8806 塑料管道系统 塑料部件尺寸的测定 GB/T 9647 热塑性塑料管材 环刚度的测定 GB/T 13526 硬聚氯乙烯(PVC-U)管材 二氯甲烷浸渍试验方法 GB/T 13663.2 给水用聚乙烯（PE）管道系统 第2部分：管材 GB/T 13793 直缝电焊钢管 GB/T 14152 热塑性塑料管材耐外冲击性能试验方法 时针旋转法 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T 17391 聚乙烯管材与管件热稳定性试验方法 GB/T 19472.1 埋地用聚乙烯（PE）结构壁管道系统 第1部分：聚乙烯双壁波纹管材 GB/T 20041.1 电缆管理用导管系统 第1部分：通用要求 GB/T 20041.21 电缆管理用导管系统 第21部分：刚性导管系统的特殊要求 GB/T 20123 钢铁总碳硫含量的测定 高频感应炉燃烧后红外吸收法（常规方法）GB/T 20125 低合金钢多元素的测定 电感耦合等离子体发射光谱法 GB/T 21835 焊接钢管尺寸及单位长度重量 GB/T 28897 钢塑复合管 CJ/T 120 给水涂塑复合钢管 CJ/T 250 建筑排水用高密度聚乙烯（HDPE）管材及管件 ISO 13968 塑料管道和导管系统 热塑性塑料管 环挠性的测定 DB34/T 35622019 3 3 术语和定义 GB/T 3091、GB/T 20041.21、GB/T 13793、GB/T 28897、GB/T 5135.20、GB/T 5836.1、GB/T 13663.2、GB/T 19472.1、CJ/T 250 界定的以及下列术语和定义适用于本文件。3.1 城市轨道交通工程地下用管道 pipelines of urban rail transit engineering 用于城市轨道交通工程的各种气体、各种液体、电力、通讯及结构管道，主要包含低压流体输送用焊接钢管、电缆管理用刚性金属导管、直缝电焊钢管、钢塑复合管、涂覆钢管、建筑排水用硬聚氯乙烯（PVC-U）管材、给水用聚乙烯（PE）管材、聚乙烯双壁波纹管材、建筑排水用高密度聚乙烯（HDPE）管材等。4 第三方检测机构 4.1 第三方检测机构应具有有效的资质认定证书，检测范围应包括城市轨道交通工程地下用管道相关检测方法。4.2 第三方检测机构相关抽样、检测人员应在开展工作前进行有效的培训，证明其具备开展抽样及检测的能力。4.3 第三方检测机构应保证能在开展第三方检测中保持公平、公正，承担相关法律责任。5 抽样 5.1 抽样范围 抽样样品的公称外径：a)低压流体输送用焊接钢管：DN6 mmDN200 mm；b)电缆管理用刚性金属导管：DN6 mmDN75 mm；c)直缝电焊钢管：DN5 mmDN711 mm；d)钢塑复合管：DN16 mmDN110 mm；e)涂覆钢管：DN15 mmDN300 mm；f)建筑排水用硬聚氯乙烯（PVC-U）管材：DN16 mmDN110 mm；g)给水用聚乙烯（PE）管材：DN16 mmDN315 mm；h)聚乙烯双壁波纹管材：DN16 mmDN110 mm；i)建筑排水用高密度聚乙烯（HDPE）管材：DN16 mmDN110 mm。5.2 抽样方法 5.2.1 从城市轨道交通工程施工工地现场或仓储现场产品中随机抽取有产品质量检验合格证明或者以其他形式表明合格的产品。5.2.2 随机数一般可使用随机数表、骰子或扑克牌等方法产生。5.2.3 在施工工地现场或仓储现场抽样时，抽样基数满足抽样数量即可。5.3 抽样数量 样品数量应不少于表1 的要求。DB34/T 35622019 4 表1 样品数量 序号 产品类别 抽样数量 检验样数量 备样数量 1 低压流体输送用焊接钢管 1.5 m6 段 1.5 m3 段 1.5 m3 段 2 电缆管理用刚性金属导管 3 直缝电焊钢管 4 钢塑复合管 5 涂覆钢管 6 建筑排水用硬聚氯乙烯（PVC-U）管材 7 给水用聚乙烯（PE）管材 8 聚乙烯双壁波纹管材 9 建筑排水用高密度聚乙烯（HDPE）管材 注：当管材公称外径 160 mm dn 315 mm 时，每段管材取样长度应为 2.0 m。5.4 样品截取 5.4.1 截取样品前，现场抽样人员应认真检查所抽产品的入场记录、喷码标识及合格证等相关信息，经确认无误后，再进行截取。在截取过程中要注意保护样品，不应产生损伤。5.4.2 样品截取应满足以下要求：a)具有产品质量检验合格证；b)应当未使用且不得有损伤；c)所有样品应为同一品种、同一规格、同一批次产品；d)样品数量满足取样要求；e)每段样品要有独立完整的规范喷码标识。注：无法满足上述条件的，由现场抽样人员负责联系组织抽样单位(以下简称“抽样单位”)商定解决。5.5 样品处置 5.5.1 样品编码要求 对每种所抽的样品均应编码标识，标识应具有唯一性。5.5.2 编码标识规则 管材样品编码标识规则如下：-依照管材根序号，确定在每根管材上所取管材段的序号，即第 1根管材第 1 根管段序号为 1，第 2 根管段序号为 2；第 2根管材第1根管段序号为 1，第 2 根管段编号为 2依次类推。依照管材规格序号，确定所取管材规格的根序号，即第1根管材序号为 1，第 2 根管材序号为 2，依次类推。如某份抽样单填有多种规格的样品，则按序号分别列出，即第 1种规格序号为 1，第 2 种规格序号为 2，依次类推；如某份抽样单填仅有 1 种规格的样品，则该序号可省略不填。抽样单编号，如第 1 份抽样单，编号为 001 号，依次类推。DB34/T 35622019 5 示例1：第010号抽样单填写了2种规格的样品，则第1种规格的第2根管材之第3管材段，其编号为：010-1-2-3；示例2：第011号抽样单仅有1种规格的样品，则该种规格的第1根管材之第4 管材段，其编号为：011-1-4。5.5.3 封样方法 5.5.3.1 封条上应有城市轨道交通工程所在地项目建设单位、抽样单位和检测机构人员的签名，注明抽样日期，并确认封条牢固。5.5.3.2 封样时，应保证所有可开启部位的贴封，并在盖有抽样单位公章的城市轨道交通工程地下用管道第三方检测验收封样单（参见附录 A）与样品结合处由抽样人员和施工单位或监理单位陪同人员共同签字。5.5.3.3 全部样品由抽样人员和施工单位或监理单位陪同人员用封样单和特殊记号笔签字封样，为确保样品的真实性，需要时，抽样人员可采取拍照、特殊材料等适宜的其他附加防拆封措施。5.6 抽样单 5.6.1 检测机构应当使用规定的城市轨道交通工程地下用管道第三方检测验收抽样单（参见附录B）详细记录抽样信息。抽样单填写应字迹工整、清楚，容易辨认，不得随意涂改，需要更改的信息应当由工程所在地建设单位、施工单位和监理单位签字确认。5.6.2 抽样单上供货单位名称应严格按照施工单位的名称或所抽样品标识内容填写。施工单位的名称与样品标识名称不一致的，应在抽样单备注栏中说明。5.6.3 无产品标识或喷码的，抽样单上产品名称应根据施工单位提供的产品名称填写，需在备注栏中注明“产品名称由施工单位提供”。5.6.4 抽样单填写完毕后，应由抽样单位、检测机构、施工单位、建设单位及监理单位签字确认。5.7 现场取证 5.7.1 对被检测样品状态、样品库存及其他可能影响结果的情形，应采用拍照或视频等方式进行现场取证，并将照片或视频保留 36 个月。5.7.2 现场取证应包括如下材料：a)所在工地现场或仓储现场外观照片，若工地现场或仓储现场有标牌的，应包含在照片内；b)抽样人员从样品堆中取样照片，应包含有抽样人员和样品堆信息；c)从不同部位抽取的含有外包装的样品照片；d)拍摄样品外观（正面、侧面等角度）、标识或喷码等照片；e)封样完毕后，所封样品码放整齐后的外观照片和封条近照；f)所封样品、抽样单位、工程所在地建设单位、监理单位及施工单位人员的合影照片；g)抽样单位、工程所在地建设单位、监理单位及施工单位相关人员在抽样单上确认签字的照片；h)施工单位确认抽样样品的照片。5.8 样品确认 5.8.1 施工单位人员在抽样现场并对抽样过程无异议的，应现场在抽样单签字确认；对抽样过程有异议的现场提出，否则视为无异议。5.8.2 施工单位人员未在抽样现场的，视为对抽样过程无异议，应于抽样结束后 7 个工作日内，持企业法人代表授权委托书至抽样单位在抽样单上签字确认。5.9 样品运输和存储 DB34/T 35622019 6 5.9.1 所抽样品由检测机构负责运输或寄送，在包装与运送中应保证样品与签封的完好无损。样品到达检测机构后，检测机构样品接收人员应认真检查并记录样品签字的真实、封样单的完整以及外观状态等情况，确认样品与抽样单中的记录符合。5.9.2 对于未经建设、监理、施工单位现场确认的样品，暂时留存检测机构，待完善样品确认手续后，再予登记接收。5.9.3 样品存储单位要妥善保存备样和封条的完整性，当施工单位对检测结果提出异议需要启用备样时，若备样损坏或封条破损等异常情况，检测机构不予受理。5.9.4 样品应存储在阴凉、通风的库房内，平整堆放，高度不宜超过 1.5 m，避免阳光直射。6 检验与判定 6.1 低压流体输送用焊接钢管检验项目 见表2。表2 低压流体输送用焊接钢管检验项目 序号 检验项目 检测方法 1 规格尺寸（平均外径、壁厚及偏差）GB/T 3091、GB/T 21835 2 化学成分 GB/T 223.3、GB/T 223.5、GB/T 223.9、GB/T 223.11、GB/T 223.12、GB/T 223.14、GB/T 223.18、GB/T 223.19、GB/T 223.23、GB/T 223.26、GB/T 223.32、GB/T 223.36、GB/T 223.37、GB/T 223.40、GB/T 223.53、GB/T 223.54、GB/T 223.58、GB/T 223.59、GB/T 223.60、GB/T 223.61、GB/T 223.62、GB/T 223.63、GB/T 223.64、GB/T 223.67、GB/T 223.68、GB/T 223.69、GB/T 223.71、GB/T 223.72、GB/T 4336、GB/T 20123、GB/T 20125 3 下屈服强度 GB/T 228.1 4 抗拉强度 GB/T 228.1 5 断后伸长率 GB/T 228.1 6 弯曲试验 GB/T 244 7 导向弯曲试验 GB/T 2653 8 液压试验 GB/T 241 9 表面质量 GB/T 3091 10 镀锌层的附着力检验 GB/T 244、GB/T 246 6.2 电缆管理用刚性金属导管检验项目 见表3。表3 电缆管理用刚性金属导管检验项目 序号 检验项目 检测方法 1 尺寸（螺纹、外径、外径公差、最小壁厚、最小内径）GB/T 20041.21 2 结构 GB/T 20041.21 DB34/T 35622019 7 表 3（续）序号 检验项目 检测方法 3 机械强度 GB/T 20041.1 4 压力试验 GB/T 20041.1 5 冲击试验 GB/T 20041.1 6 弯曲试验 GB/T 20041.21 6.3 直缝电焊钢管检验项目 见表4。表4 直缝电焊钢管检验项目 序号 检验项目 检测方法 1 尺寸（公称外径，公称壁厚及允许偏差）GB/T 21835 2 化学成分 GB/T 700、GB/T 1591、GB/T 222 3 下屈服强度 GB/T 228.1 4 抗拉强度 GB/T 228.1 5 断后伸长率 GB/T 228.1 6 弯曲试验 GB/T 244 7 扩口试验 GB/T 242 8 液压试验 GB/T 241 9 表面质量 GB/T 13793 10 附着力 GB/T 244、GB/T 246 6.4 钢塑复合管检验项目 见表5。表5 钢塑复合管检验项目 序号 检验项目 检测方法 1 尺寸（基管尺寸及允许偏差、塑层尺寸及允许偏差）GB/T 3091、GB/T 4956 2 外观（表面质量）目测 3 内衬塑结合强度 GB/T 28897 4 涂塑层附着力 GB/T 28897 5 弯曲性能 GB/T 244 6 压扁性能 GB/T 246 7 卫生要求（适用于饮用水管材，测铅、镉含量、高锰酸钾消耗量）GB/T 17219 8 涂塑层冲击试验 GB/T 28897 9 涂覆塑层针孔试验 GB/T 28897 10 耐低温性能试验 GB 5135.11 DB34/T 35622019 8 6.5 涂覆钢管检验项目 见表6。表6 涂覆钢管检验项目 序号 检验项目 检测方法 1 外观 目测 2 涂层厚度 GB/T 5135.20 3 附着力要求 CJ/T 120 4 抗弯曲性能 GB/T 5135.20 5 抗压扁性能 GB/T 5135.20 6 抗冲击性能 GB/T 5135.20 7 耐高温性能 GB/T 5135.20 8 耐低温性能 GB/T 5135.20 9 水压试验（压力循环）GB/T 5135.20 10 耐冷热循环（温度循环）GB/T 5135.20 6.6 建筑排水用硬聚氯乙烯（PVC-U）管材检验项目 见表7。表7 建筑排水用硬聚氯乙烯（PVC-U）管材检验项目 序号 检验项目 检测方法 1 规格尺寸（管材平均外径、壁厚）GB/T 8806 2 密度 GB/T 1033.1 3 维卡软化温度 GB/T 8802 4 纵向回缩率 GB/T 6671 5 二氯甲烷浸渍试验 GB/T 13526 6 拉伸屈服强度 GB/T 8804.2 7 落锤冲击试验 GB/T 14152 6.7 给水用聚乙烯（PE）管材检验项目 见表8。表8 给水用聚乙烯（PE）管材检验项目 序号 检验项目 检测方法 1 规格尺寸（平均外径、壁厚及偏差）GB/T 8806 2 纵向回缩率 GB/T 6671 3 断裂伸长率 GB/T 8804.3 4 静液压强度 GB/T 6111 DB34/T 35622019 9 6.8 聚乙烯双壁波纹管材检验项目 见表9。表9 聚乙烯双壁波纹管材检验项目 序号 检验项目 检测方法 1 环刚度 GB/T 9647 2 冲击性能 GB/T 14152 3 环柔性 ISO 13968 4 烘箱试验 GB/T 19472.1 6.9 建筑排水用高密度聚乙烯（HDPE）管材检验项目 见表10。表10 建筑排水用高密度聚乙烯（HDPE）管材检验项目 序号 检验项目 检测方法 1 外观 CJ/T 250 2 纵向回缩率 GB/T 6671 3 氧化诱导时间 GB/T 17391 4 环刚度 GB/T 9647 6.10 判定 被检样品的单项与综合质量判定按其相应产品执行标准判定规则进行。7 异议处理 7.1 对城市轨道交通工程地下用管道第三方检测的结果有异议的，施工单位应自收到检测结果之日起15 日内向下达任务部门或组织实施检测机构提出，由受理复检单位与检测机构共同作出复检结论。7.2 对判定不合格产品进行异议处理时，按以下程序进行：a)核查不合格项目相关证据，以记录（纸质记录或电子记录或影像记录）或与不合格项目相关联的其它质量数据等检验证据证明。b)对需要复检并具备检验条件的，处理企业异议的抽样单位或者指定检测机构应当对留存的样品或抽取的备用样品组织复检，并出具检验报告。复检结论为最终结论。c)复检工作程序按照附录 G 规定进行，同时出具相应文书（参见附录 C、附录D、附录E、附录 F）进行确认。DB34/T 35622019 10 A A 附 录 A（资料性附录）城市轨道交通工程地下用管道第三方检测验收封样单 A.1 范围 本附录适用于抽样单位抽样人员在执行城市轨道交通工程地下用管道第三方检测验收任务时制作封存样品的封样单。A.2 封样单规格与材料 封样单规格尺寸、封样单材料由抽样单位和检测机构根据抽样需要确定。A.3 封样单及封条样式 A.3.1 竖式封样单 建 设 单 位 代 表：年 月 日 封（抽 样 单 位 公 章）所 有封 样 人：城 市 轨 道 交 通 工 程 第 三 方 检 测 验 收 封 样 单 DB34/T 35622019 11 A.3.2 横式封样单 城市轨道交通工程 第三方检测验收封样单（抽样单位公章）建设单位代表：所有封样人：年 月 日封 A.3.3 封条 抽 样 封 条 No:业主代表：检验样 备样 授权监理：检测机构：年 月 日封 A.4 防拆封措施 对于不同产品，为确保样品真实性，抽样单位可自行采取拍照、特殊材料等适宜的其他附加防拆封措施。A.5 封样单处置 抽样任务完成后，抽样单位统一核销空白封样单。DB34/T 35622019 12 B B 附 录 B（资料性附录）城市轨道交通工程地下用管道第三方检测验收抽样单 B.1 范围 本附录适用于抽样单位在执行城市轨道交通工程用管道第三方检测任务时制作记录抽样信息的抽样单。B.2 抽样单制式 抽样单一式 5 联。建设单位、监理单位、施工单位、检验机构及抽样单位各一联。要求给抽样单位的为第一联。B.3 抽样单信息填写说明 B.3.1 任务来源，填写委托第三方检测的主管部门的详细名称。B.3.2 任务类别，根据建设单位、监理单位需要填写。B.3.3 施工单位，填写向城市轨道交通工程项目供给管材管件产品的企业信息。B.3.4 建设单位，填写城市轨道交通工程项目所在地建设单位信息。B.3.5 监理单位，填写对城市轨道交通工程项目进行工程监管的监理单位信息。B.3.6 产品名称，填写本次抽样对象的标准名称或标注名称，抽取不同抽样类别产品时应逐一填写。B.3.7 规格型号，填写本次抽样对象的标准或标注型号规格，产品规格型号不同时应逐一填写。B.3.8 生产日期/批号，当产品生产日期和批号信息都有时，两者都应填写。B.3.9 技术文件，指执行标准外的图纸、技术合同、产品说明书等有关产品技术的文件。B.3.10 抽样人签名必须要 3 人以上，其中抽样单位 2 人，检验机构 1 人或以上。B.3.11 编号为抽样单的工作流水编号。B.3.12 若抽样对象是按合同要求生产的非标产品等可能影响检测结果判定及检测结果异议处理工作而需要记录其他信息的，须在“备注”中加以说明。B.3.13 若抽样对象标称有“授权”生产或以 OEM 形式生产供货的，须在“备注”栏加以说明，同时向抽样单位、建设单位和检验机构提供相应书面证明材料。B.4 抽样单样式 DB34/T 35622019 13 城市轨道交通工程地下用管道第三方检测验收抽样单（应包含但不限于下面抽样单中信息）编号：（）第 号 任务来源 任务类别 施工单 位 单位名称 法人代表 邮政编码 单位地址 联 系 人 联系电话 建设单位 单位名称 法人代表 邮政编码 单位地址 联 系 人 联系电话 监理单位 企业名称 法人代表 邮政编码 企业地址 联 系 人 联系电话 受检产品信息 产品名称 规格型号 生产日期/批号 商标 抽样数量 标注执行标准/技术文件 抽样基数/批量 产品等级 合格品 抽样地点 封样状态 备样量及封存地点 抽样日期 年 月 日 抽样单位 单位名称 联系人 单位地址 联系电话 邮政编码 传真/Email 检验机构 单位名称 联系人 单位地址 联系电话 备注（需要说明的其他问题）：对上述内容无异议。建设单位签名:年 月 日 对上述内容无异议。监理单位签名：年 月 日对上述内容无异议。施工单位签名：年 月 日检验机构签名：年 月 日 抽样单位（签名）：（盖章）年 月 日注1：技术文件指执行标准外的图纸、技术合同、产品说明书等有关产品技术的文件。注2：抽样单一式五联：第一联 抽样单位；第二联 检验机构；第三联 建设单位；第四联 施工单位；第五联 监理单位。注3：施工单位必须对样品签字确认后方可进行检测。DB34/T 35622019 14 C C 附 录 C（资料性附录）复检申请受理通知书 C.1 范围 本附录适用于抽样单位在受理施工单位申请复检时需填写的复检申请受理通知书。C.2 通知书样式 本 信息 复检申请企业 抽样单编号 样品名称 抽样地点 规格型号 生产日期或批号 复检申请企业接收报告日期 复检申请事项 企业对城市轨道交通工程地下用管道第三方检测报告（报告编号）中 项目检测数据存有异议，于 年 月 日提出复检申请。理决定 你单位提交的复检申请，经审核符合受理要求，我单位决定受理。经双方协商定于 年 月 日开始进行复检。为确保复检工作的科学性、公证性和公开性，你单位届时可派代表到检验机构确认复检样品。如果你单位届时无法到达检验机构，也可出具委托书，委托检测机构直接进行复检。注：1、企业代表须持盖有复检申请企业公章的介绍信，有效的身份证件（如身份证、护照等）原件；2、复检可能出现两种情况：一种是维持原检验结论；一种是变更原检验结论。复检结果为最终结论。3、如果企业在规定时间不予反馈的，视为放弃复检申请，检验结论维持原判。4、请收到本通知后，5 日内通过传真等方式确认反馈意见，传真电话：。抽样单位联系人：复检受理日期：年 月 日（印章）复检申请企业签章 经办人：日 期：年 月 日（印章）DB34/T 35622019 15 D D 附 录 D（资料性附录）复检样品企业现场确认书 D.1 范围 本附录适用于施工单位收到复检申请受理通知书后，在到达承担复检检测机构时对企业复检样品进行确认时需填写的文件。D.2 确认书样式（原检测机构名称）：你单位拟用于复检的样品(产品名称)，(规格)，(生产日期或批号)，经仔细核对，确认复检样品符合复检要求，特此证明。企业名称：.确认人（签名）：.联系电话：.年 月 日 注1：本确认书连同确认人身份证明复印件、企业介绍信一起作为复检样品确认证明。注2：复检程序按照城市轨道交通工程地下用管道第三方检测验收规范进行。DB34/T 35622019 16 E E 附 录 E（资料性附录）复检异议处理通知书 E.1 范围 本附录适用于承担复检检测机构在受理不合格企业申诉后，告知申请复检的施工单位处理结果的通知书。E.2 复检异议处理通知书样式（编号：）（对检测结果提出异议企业全称）：根据你单位对（申诉产品名称）检测结果提出的申诉意见，（受（下达任务单位）委托 注解），经我单位调查核实/复验，作出如下处理意见：维持原结论 变更检验结论为 理由：联 系 人：联系电话：联系地址：（下达通知单位公章）年 月 日 注1：注解是指下达该通知书单位并非组织检测部门时，受委托单位代表组织检测部门向提出异议企业下达异议处理结果通知时使用；若组织检测部门直接向提出异议企业下达异议处理结果通知，此句话省略。注2：受理部门在内选择处理意见后（维持原结论；变更检验结论为），应给出相应结论的理由。E.3 复检异议处理通知书制式 此通知书一式四联，具体信息如下：第一联为检测机构出具给对检测结果提出异议企业。第二联由检测机构报送下达任务部门。第三联检测机构留存。第四联由复检机构寄送原检测机构（此联仅在变更检测机构时使用）。DB34/T 35622019 17 F F 附 录 F（资料性附录）复检样品确认和移交单 F.1 范围 本附录适用于变更检测机构后对复检样品确认和交接时填写的文件。F.2 复检样品确认和移交单样式（复检机构名称）于 年 月 日收到复检样品。封条信息为 样品信息为 经检查：封 条：完好 有破损 样品包装：完好 有破损 其他需要说明的情况：原检测机构送样代表签字：联系方式：复检机构样品确认人签字：联系方式：组织抽样单位确认人签字：联系方式：申请复检企业确认人签字：联系方式：年 月 日 注：本确认和移交单连同确认人身份证明复印件、企业介绍信或委托书一起作为复检样品确认证明。F.3 复检样品确认和移交单制式 此单一式4份。原检测机构、复检机构、组织抽样单位、申请复检企业各一份。DB34/T 35622019 18 G G 附 录 G（规范性附录）复检工作程序 G.1 范围 本附录适用于在进行异议处理时的复检工作程序。G.2 受理要求 下达任务部门或抽样单位收到异议书面申请后，应及时通知检测机构并认真受理。G.3 不需要复检的情况 G.3.1 检测机构在收到异议书面申请后，应对提出的异议进行逐项分析，认为不需要复检的，应形成有针对性的书面回复函，必要时应征求下达任务部门和抽样单位的意见。检测机构在每次书面回函时，应明确复检企业如对回函内容仍有异议需限期书面提出。所定期限应合理合法，一般以复检申请人收到回函后的5个工作日内为宜。复检申请人在收到检验报告的 15 个工作日内，所提出的任何书面异议，检测机构都应予以回复。G.3.2 检测机构应在收到异议申请后 5 个工作日内，将复检异议处理通知书（附录E）和书面回复函抄报下达任务部门或抽样单位。下达任务部门或抽样单位在收到检测机构的异议处理回复材料后应在3 个工作日内将相关材料一并寄送复检申请人，同时，应通过特快专递查询等方式确认复检申请人已收到回复材料。G.4 需要复检的情况 G.4.1 复检申请人对工作程序和技术标准无争议时，对需要复检并具备检验条件的，检测机构应当按本标准给出的规定组织复检，复检工作宜在原检测机构进行。G.4.2 在启用备样进行复检前，抽样单位须与复检机构沟通，并向下达任务部门有关负责人汇报，经同意后方可进行复检。一般仅对申请复检的项目进行复检；需要时，应对与其关联的项目一并进行复检。G.4.3 抽样单位向复检申请人发出复检申请受理通知书（附录C），通知其复检时间、地点等，并请复检申请人到现场确认复检样品，填写复检样品企业现场确认书（附录D）。若复检申请人不能到现场确认样品，复检机构在要求复检申请人提供委托书后，可自行进行复检。G.4.4 复检过程中，应在必要的关键环节进行拍照留证，做好相关记录，出具复检报告。根据复检结果，作出维持、撤消或变更原判定的决定。复检完成后于 10 个工作日内，将复检报告和复检异议处理通知书（附录E）抄报抽样单位，抽样单位在收到复检材料后应在 3 个工作日内将相关材料一并寄送复检申请人，同时，应通过特快专递查询等方式确认复检申请人已收到回复材料。G.5 换机构复检的特殊要求 DB34/T 35622019 19 G.5.1 在执行城市轨道交通工程地下用管道第三方检测验收任务期间，若复检申请人能提供确凿材料证明原检测机构检测能力不能满足检验要求的或抽样单位和检测机构相关工作人员违反工作纪律的情况下，经下达任务部门同意，可委托其他检测机构进行复检。G.5.2 确认复检机构后，由组织抽样单位发出复检申请受理通知书（附录D），通知复检申请人复检时间、地点等。由复检申请人、原检测机构、复检机构共同对备用样品进行确认，并填写复检样品确认和移交单（附录F）。若复检申请人、原承检机构不能到复检机构现场确认样品的，在其提供委托书后，复检机构可自行进行复检。G.5.3 复检机构应当按照城市轨道交通工程地下用管道第三方检测验收规范对备样进行复检。一般仅对申请复检的项目进行复检；需要时，应对与其关联的项目一并进行复检。G.5.4 复检完成后，由复检机构出具复检报告，一式四份（抽样单位、复检申请人、原检测机构、复检机构各一份）；复检机构将其中三份复检报告寄送组织抽样单位。同时，应通过特快专递查询等方式确认组织抽样单位已收到回复材料。抽样单位在收到复检材料后应在 3 个工作日内将相关材料分别寄送原检测机构和复检申请人，同时，应通过特快专递查询等方式确认原检测机构和复检申请人已收到回复材料。G.6 异议处理的争议处置 异议处理存在争议时，检测机构应向下达任务部门和抽样单位及时汇报，协调解决。_
