城市轨道交通全自动运行线路试运行基本条件DB11／T 1716-2020.pdf

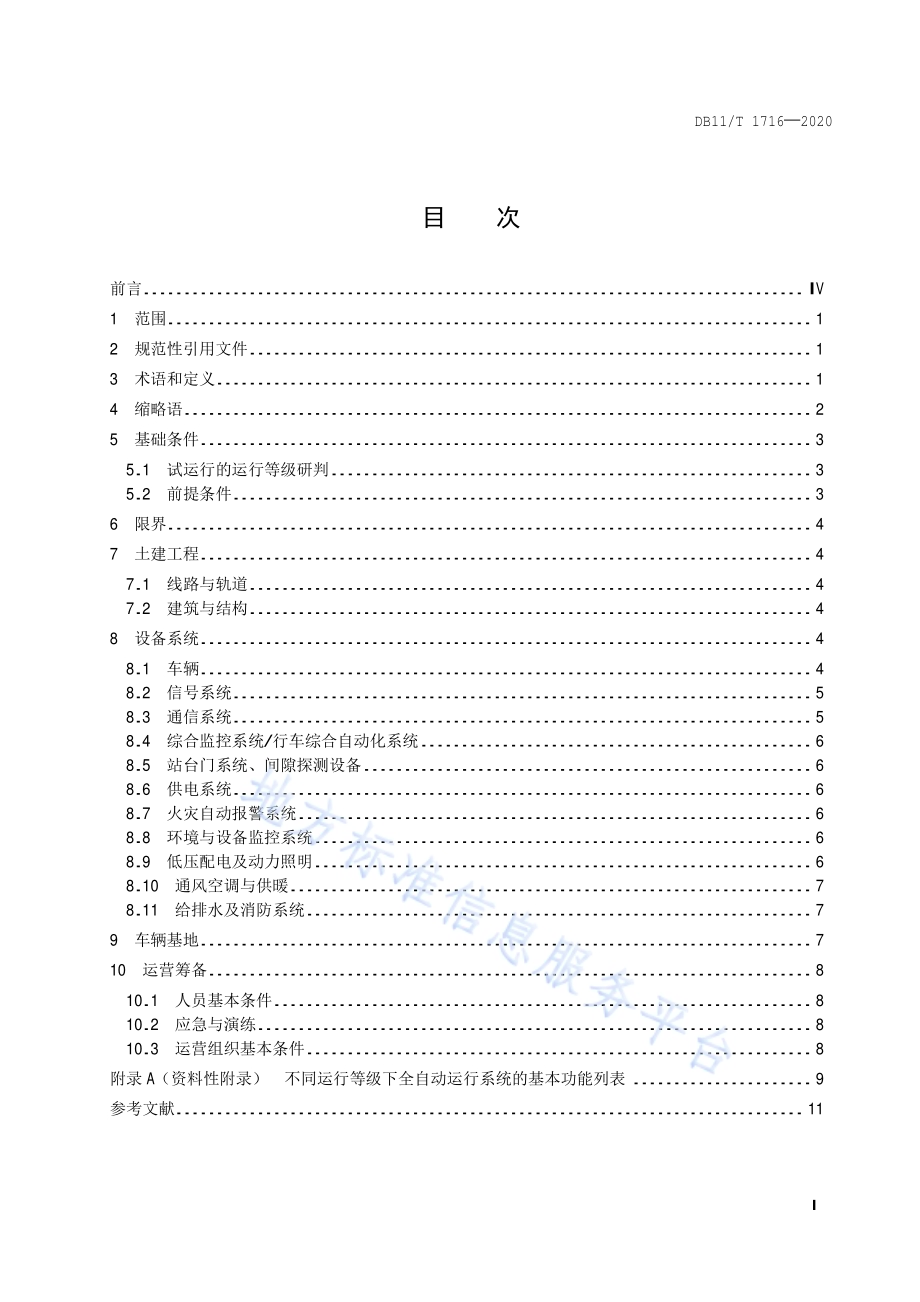

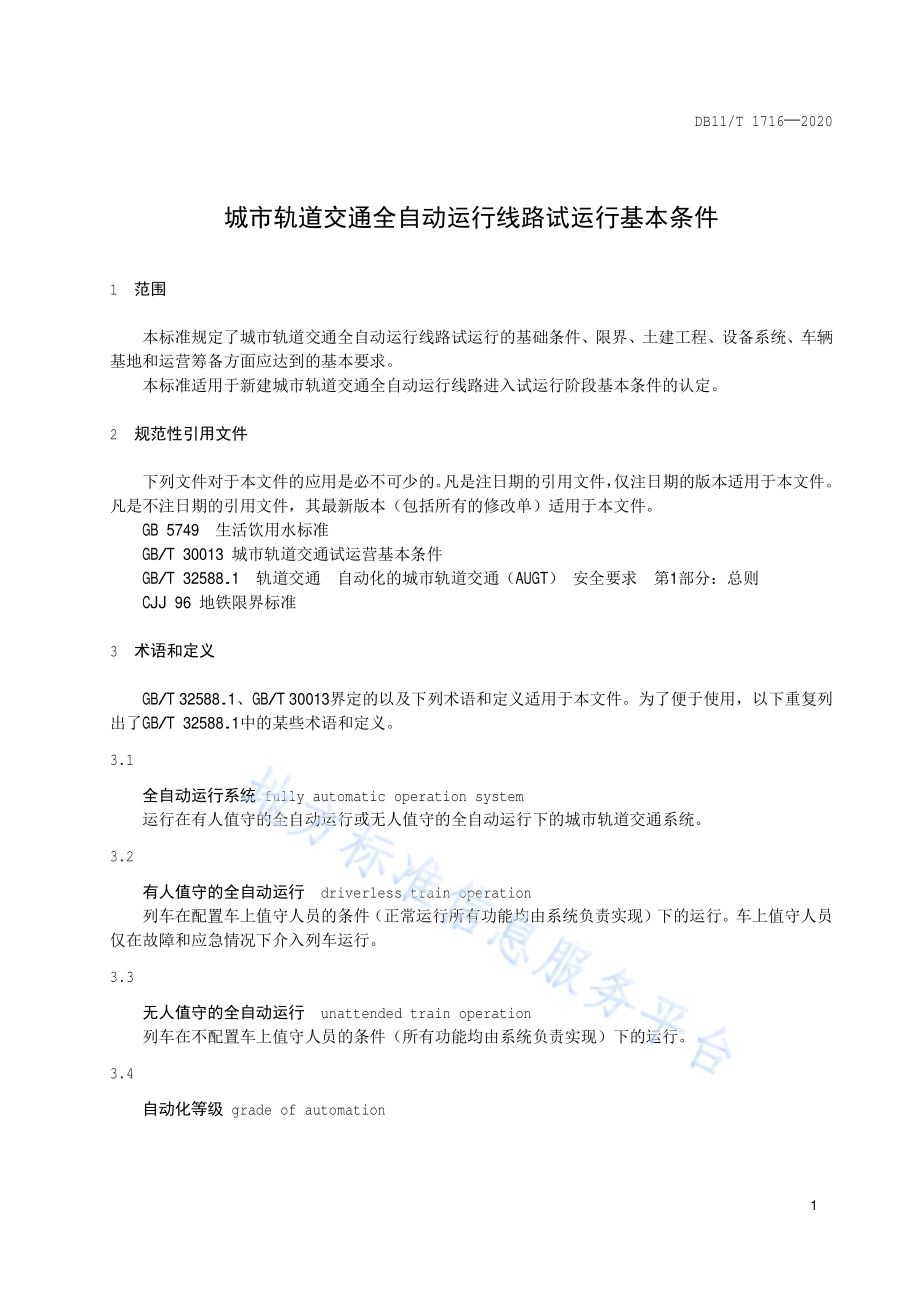

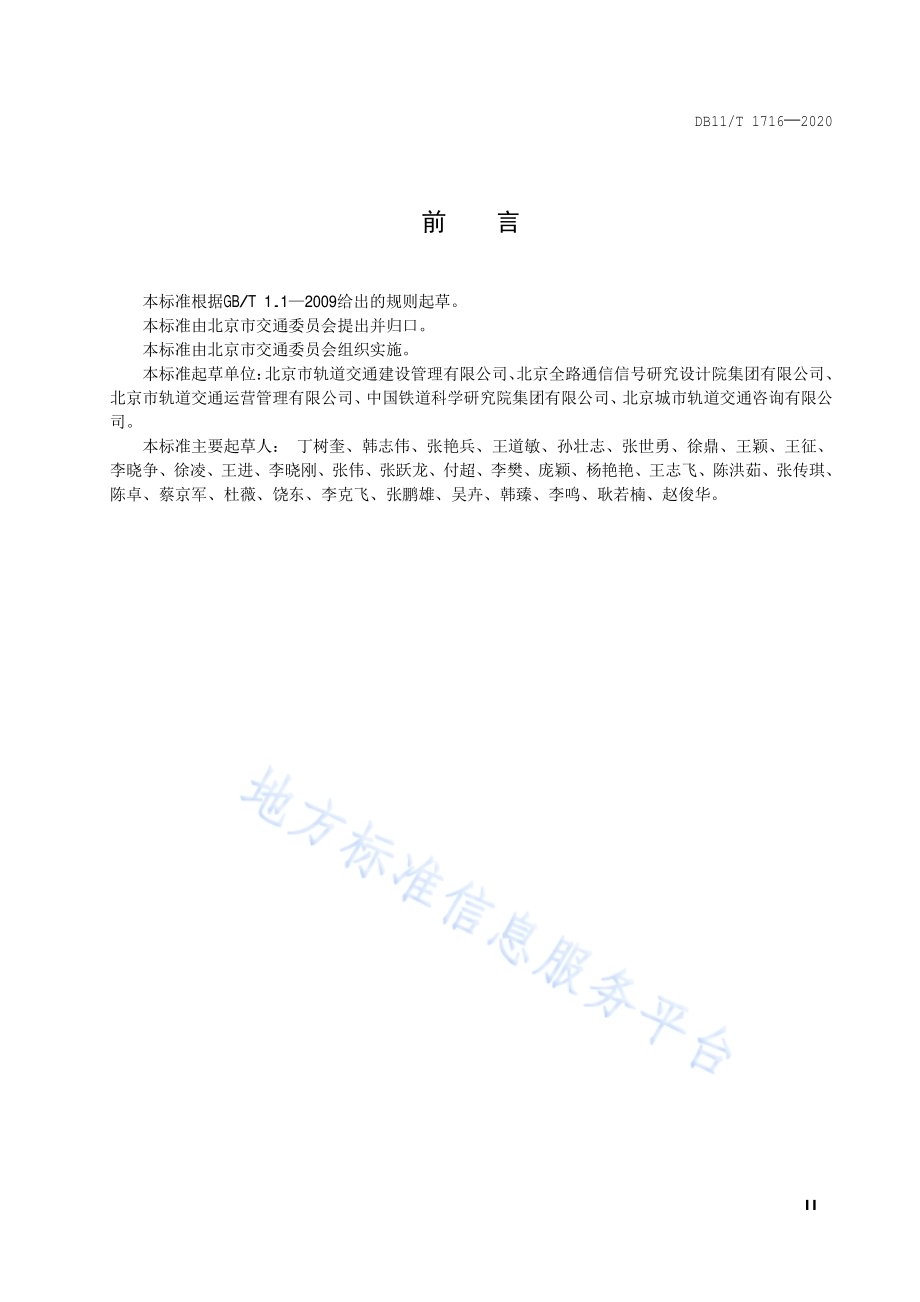

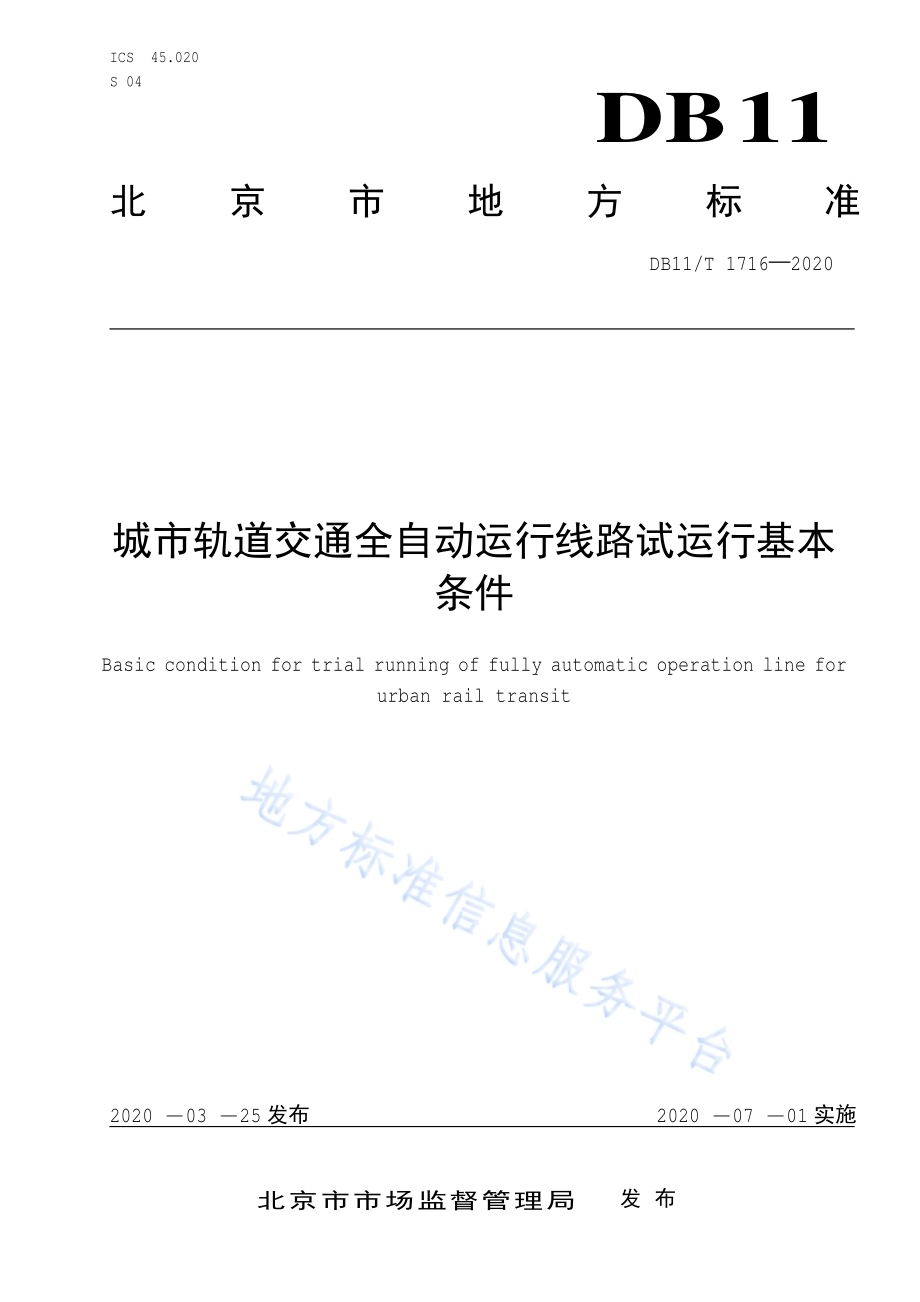

ICS 45.020 S 04 DB11 北京市地方标准 DB11/T 1716 2020 城市轨道交通全自动运行线路试运行基本 条件 Basic condition for trial running of fully automatic operation line for urban rail transit 2020-03-25发布 2020-07-01实施 北京市市场监督管理局 发布 DB11/T 1716 2020 I 目 次 前言.IV 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 缩略语.2 5 基础条件.3 5.1 试运行的运行等级研判.3 5.2 前提条件.3 6 限界.4 7 土建工程.4 7.1 线路与轨道.4 7.2 建筑与结构.4 8 设备系统.4 8.1 车辆.4 8.2 信号系统.5 8.3 通信系统.5 8.4 综合监控系统/行车综合自动化系统.6 8.5 站台门系统、间隙探测设备.6 8.6 供电系统.6 8.7 火灾自动报警系统.6 8.8 环境与设备监控系统.6 8.9 低压配电及动力照明.6 8.10 通风空调与供暖.7 8.11 给排水及消防系统.7 9 车辆基地.7 10 运营筹备.8 10.1 人 员 基 本 条件.8 10.2 应急 与 演练.8 10.3 运营 组织 基 本 条件.8 附录 A（资料 性 附录）不同 运行等级 下全 自动运行系统的基 本功能列表.9 参考 文 献.11 DB11/T 1716 2020 II 前 言 本标准根据 GB/T 1.1 2009给 出 的规 则起草。本标准由北京市交 通 委员会 提 出并归口。本标准由北京市交 通 委员会组织实施。本标准起草单位：北京市 轨道 交 通建设 管理有 限 公司、北京全 路通信信号研 究 设 计院集团有 限 公司、北京市 轨道 交 通运营 管理有 限 公司、中国铁 道 科学 研 究院集团有 限 公司、北京城市 轨道 交 通 咨询有 限 公司。本标准主要起草 人：丁树奎、韩志伟、张艳兵、王 道 敏、孙壮志、张世勇、徐鼎、王颖、王征、李晓争、徐凌、王进、李晓刚、张伟、张 跃龙、付超、李 樊、庞 颖、杨 艳艳、王志 飞、陈洪茹、张 传琪、陈卓、蔡 京 军、杜薇、饶东、李 克飞、张 鹏雄、吴卉、韩 臻、李 鸣、耿若楠、赵俊华。DB11/T 1716 2020 1 城市轨道交通全自动运行线路试运行基本条件 1 范围 本标准 规定 了 城市 轨道 交 通 全 自动运行线路试运行的基础条件、限界、土建工程、设备系统、车辆基地和运营筹备 方面 应 达到 的基 本要 求。本标准 适 用 于新 建 城市 轨道 交 通 全 自动运行线路 进 入 试运行 阶段 基 本 条件的 认 定。2 规范性引用文件 下列 文件 对于 本 文件的 应 用 是必 不 可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本 文件。凡是 不 注日期 的引用文件，其最新版 本（包括所 有 的 修改 单）适 用 于 本 文件。GB 5749 生活饮 用水 标准 GB/T 30013 城市 轨道 交 通试运营基 本 条件 GB/T 32588.1 轨道 交 通 自动化的 城市 轨道 交 通（AUGT）安 全要 求 第 1部分：总 则 CJJ 96 地 铁 限界 标准 3 术语和定义 GB/T 32588.1、GB/T 30013界定的 以 及 下列 术语和定义 适 用 于 本 文件。为了便于使 用，以 下 重复 列出 了 GB/T 32588.1中 的 某些 术语和定义。3.1 全自动运行系统 fully automatic operation system 运行 在 有 人 值守 的 全 自动运行 或无 人 值守 的 全 自动运行 下 的 城市 轨道 交 通系统。3.2 有人值守的全自动运行 driverless train operation 列 车 在 配 置 车 上值守 人 员 的条件（正常 运行 所 有功能 均 由 系统 负责 实 现）下 的运行。车 上值守 人 员 仅在故 障 和 应急 情况 下 介 入 列 车运行。3.3 无人值守的全自动运行 unattended train operation 列 车 在 不 配 置 车 上值守 人 员 的条件（所 有功能 均 由 系统 负责 实 现）下 的运行。3.4 自动化等级 grade of automation DB11/T 1716 2020 2 根据 运营工 作 人 员 和系统 所 承担 的 列 车运行基 本功能 的 责 任划 分 确 定的 列 车运行的自动化 分 级。3.5 试运行 trial running 城市 轨道 交 通工程 冷、热滑 试 验成 功，系统 联 调结 束，通 过 不 载客 列 车运行，对 运营 组织管理 和设施 设备系统的 可 用性、安 全 性和 可 靠 性 进 行 检验。3.6 核心设备系统 core equipment system 与 全 自动运行行车 直接相关 的 关键 系统 或 设备，包括 信号系统、通信系统、车辆、站台门、综合监控系统。3.7 休眠 sleep 对 停放 于 停 车 列 检库、正 线 停 车线 或 终端折返 线 指 定 区域 的 列 车，对 除休眠唤醒 单 元 及车地通信设备 外 的 整 列 车设备 进 行 断 电的 一种作业。3.8 唤醒 awake 对 休眠 列 车 上 电 并 完成 上 电自 检、静态 测试、动 态 测试（若 有）等的 一种作业。3.9 跳跃 jog 全 自动运行系统控 制 列 车低 速小距离 运行的 模式，该模式 用 于 车辆 未精确停 车 情况 下 再次精确 对 标 及 唤醒场景 下 的动 态 测试。3.10 蠕动模式 creep automatic mode 全 自动运行 模式 下列 车 当因 车辆 网络 故 障、或 车辆 网络 与信号 网络之 间通信 故 障 等 时，列 车 停 车 后，在无 司 乘 人 员 干预 下，由 控 制 中 心 人工 确 认 后，采 用备用 接 口 在 信号系统的防 护 下 直接 控 制 车辆的 牵 引制 动系统 以 规定 速度 运行 至 站台，或 运行 至 由中 心指 定的 目 的地。3.11 车门对位隔离站台门 door fault isolate PED 车门 故 障被隔离后，列 车运行 至 站台 后 自动 隔离 对 应 的站台门，站台门 对 位 隔离后 不 执 行 开 门动 作。3.12 站台门对位隔离车门 PED fault isolate door 站台门 故 障被隔离后，列 车运行 至 站台 后 自动 隔离 对 应 的车门，车门 对 位 隔离后 不 执 行 开 门动 作。3.13 人员防护开关 staff protection key switch DB11/T 1716 2020 3 为 运营及 维护 人 员进 入 自动化 区域 提供 安 全 防 护 的 一种装 置，通 常 设 置于 室内 或 轨 旁。3.14 雨雪模式 rain/snow mode 一种 用 于 应 对 雨雪 等 恶 劣天气 下 的运行 模式，该模式 下全 自动运行系统通 过 限 制 列 车 最 高 运行 速 度、降 低 牵 引力和 制 动力等 策 略 来 提 高 恶 劣天气 下 的 可 用性。3.15 障碍物检测 obstacle detection 列 车前 方 触碰 前 或 触碰 时检 测 到 障 碍物,进 行 障 碍物 报警 并 触发 车辆 紧 急 制 动 停 车。3.16 紧急操作装置 emergency operating equipment 在 特殊 情况 下，由 乘客 操 作、激 活 后 向 控 制 中 心 报警 并 联 动车 载 视频 监 视 系统 图像 等的 装 置，安 装于 车辆 客室区域内。4 缩略 语 下列 缩略语 适 用 于 本 文件。ATO：列 车自动运行（Automatic Train Operation）ATP：列 车自动防 护（Automatic Train Protection）ATS：列 车自动监控（Automatic Train Supervision）BAS：环境与设备监控系统（Building Automatic System）CAM：蠕 动 模式（Creep Automatic Mode）CI：计 算机 联 锁（Computer Interlocking）FAS：火灾自动报警系统（Fire Alarm System）FAO：全 自动运行（Fully Automatic Operation）GoA：自动化等级（Grade of Automation）IBP：综合 后 备 盘（Integrated Backup Panel）ISCS：综合监控系统（Integrated Supervisory Control System）PED：站台门（Platform Edge Door）PIS：乘客 信 息 系统（Passenger Information System）SPKS：人 员 防 护开关（Staff Protection Key Switch）TIAS：行车综合自动化系统（Train-operating Integrated Automation System）UPS：不 间 断 电 源 系统（Uninterruptible Power System）5 基 础 条件 5.1 试运行的运行等级 研判 轨道 交 通 项 目完 工 后，按 照 本标准 对新 建线路 进 行研判，综合 评价 GoA2、GoA3、GoA4运行自动化等级的 功能实 现 及 全 自动 功能 联 合调试 情况（GoA2、GoA3、GoA4运行自动化等级 下 系统的基 本功能列表参 见 附录 A表 A.1），应 达到 试运行条件 后 方可 进 入 相 应 运行等级 下 的试运行。DB11/T 1716 2020 4 5.2 前 提 条件 5.2.1 开 始 试运行前设备设 施应 具 备 以 下 条件：a)系统设备、设 施应 安 装完 毕，应 完成 各 单 系统 功能 调试，轨 旁 设备设 施应 齐 全、安 装 牢固；b)核 心 设备系统 应 具 备 全 自动运行 相关 功能，并 完成 全 自动 功能 的 联 合调试，包括：休眠、唤醒、库内 发 车、场内 运行、站台 停 站、站台 发 车、站台 清 客、自动 折返、回 库 等 正常 作业；以 及 跳跃、对 位 隔离、蠕 动 模式、车 厢 内乘客 紧 急 呼叫、紧 急 操 作装 置 动 作 等 异 常 事 件 处 理；c)影响 行车 安 全 的 问题 应 完成整 改；d)全 自动运行系统 应 获得独立 第 三 方安 全 评估机 构 颁发 的系统级 允许 空 载 试运行 安 全 授权证书。5.2.2 所 有 土建设 施、设备系统 应 完成 项 目 工程 验 收。5.2.3 建设 单位应 向 运营 单位 提供 完成 各专 业 系统设备 施 工 图纸、测试报 告、维 修 手册、操 作 手册、技 术 功能 规 格书、全 自动运行系统运营 场景 文件、允许 空 载 试运行的 安 全 评估 报 告 等 相关 资料。5.2.4 试运行前，临 时 管理 和 现 状 交 接 应 符 合 下列要 求：a)运营 单位应 完成 进 驻 并 开 始 全 线（含 车辆基地、控 制 中 心）临 时 管理；建设 单位 与运营 单位 完 成 具 备设 计功能 设备的 现 状移 交、投 入 试运行设备的备 品 备件 移 交；b)应 完成 临 管 区域 和 非临 管 区域 的 隔离 封闭措 施；分段 试运行的线路，应 完成 既 有 线路和 新 建线路的 物 理 隔离 措 施；综合控 制室、核 心 设备 机房 门 禁 系统 应能 正常使 用；c)应 完成 车辆基地、车站 保洁，完成 电 缆 沟、集 水 池、风道、泵坑、扶梯 基 坑 及 井 道等 重 点 部 位的 垃圾 清 理；投 入使 用的通风 管 路、土建风道、区 间 隧 道 应 完成 清 洗；d)临 管 区域内 消防设 施应 配备 齐 全。5.2.5 建设 单位应会同 运营 单位 完成 线路的 冷滑、热滑 试 验，出 具 冷滑、热滑 试 验 报 告，试 验 中 发 现的 各 类 问题 应 完成整 改 且 复 验 合 格。5.2.6 建设 单位应 按 照合 同 完成 培训 工 作，并组织 向 运营 单位进 行 全 自动运行系统运营 场景 和 安 全 评估 的 交 底 工 作。5.2.7 建设 单位应组织施 工、供 货 等 单位 成 立 应急 抢 修 队伍，并 与运营 单位 建 立 联 合 保 障 机 制。5.2.8 运营 单位应 完成 试运行前的 组织 机 构建 立、培训、方 案编 制 等 相关 运营筹备工 作。6 限界 6.1 区 间、车站和车辆基地轨行 区 的构筑 物、设备和 管 线的限界 应 满足 CJJ 96及设 计要 求。6.2 设备设 施应 无 侵 限 现 象。7 土建工程 7.1 线路 与 轨道 7.1.1 线路及 附 属 设 施、轨道、接 触 轨系统设备设 施应 按 照设 计 文件 安 装完成，且 验 收 合 格。7.1.2 钢 轨、道 岔 的 焊头 及 连 接 在 钢 轨、道 岔 上 焊 接 与 栓 接 的 各 种 线 缆 结合 部 位应全 部 完成 探 伤，并提供探 伤 合 格 的 检 测报 告。7.1.3 轨道 应 验 收 合 格，并 具 备行车条件。7.2 建筑与结构 DB11/T 1716 2020 5 7.2.1 车站 主 体 结构、区 间 洞体、桥隧涵，车辆基地建筑 应全 部 完 工，并应 符 合设 计 文件 要 求，满足国 家 现 行的 有 关 标准 规定。建设 单位应 向 运营 单位 提供车站 主 体 结构及车辆基地建筑的建设、施 工、设计、监 理 四 方 验 收 合 格 文件。7.2.2 车站 出 入 口应 至 少 提供 1个满足 消防 疏散、灯光 照明、安 全 通行 功能 的 直 通地 面 的 出 入 通道。应 确 保 出 入 口 地 面 道路 硬 化 完成，与 周边 道路 联 通，保证 车辆 出 入。7.2.3 车站风道、风 亭 等建设 进 度 应 至 少 满足 车站基 本 通风和排 烟 的 要 求。7.2.4 车站、车辆基地 主 体 建筑 应 完成装 修，附 属 房 间 应 具 备照明、通风条件，房 间 附 属 设 施应 安 装 完成，且卫 生 清 理 完 毕，房 间门 窗 齐 全有 效，卫 生 间 应能 正常使 用。与 生 产 相关 必 要 的 安 全标 识、辅助设 施应 安 装 到 位。7.2.5 地 下 车站 出 入 口、疏散 口、风 亭、区 间风 井、地 上 与地 下 衔 接 段 等地 段 和设 施应 满足 防 倒灌、防 侵 入、防 坠 等 要 求。7.2.6 车站、区 间、车辆基地等试运行 相关区域 消防设 施应 配备 齐 全。7.2.7 区 间 洞体 应 无 明 显 结构 渗漏，道 床积 水、结构空 鼓、物 体脱落 等 影响 行车的 情况，区 间 伸 缩 缝 盖板 应 安 装 牢固。7.2.8 直接 影响 运营 安 全 的 缺陷、隐患 应 整 改 完 毕。8 设备系统 8.1 车 辆 8.1.1 建设 单位应 完成 新 建线车辆 型 式 试 验 和 例 行试 验，并 向 运营 单位 提供 符 合设 计 及合 同 规定的合格 的试 验 报 告；应 完成 列 车车 载 设备调试和车辆 整 备，具 备运行条件。8.1.2 应 完成 正 线和车辆基地自动化 区域 全 自动运行 功能 的调试，包括 休眠、唤醒、全 自动运行工 况响 应、跳 跃、对 位 隔离、蠕 动 模式、车 厢内 乘客 紧 急 呼叫、紧 急 操 作装 置 响 应、车辆 远 程 操 作、障 碍物检 测、车辆火灾报警、联 动等 功能。8.1.3 应 获得独立 第 三 方安 全 评估机 构 颁发 的车辆 允许 空 载 试运行 安 全 授权证书。8.2 信号 系统 8.2.1 正 线、控 制 中 心、车辆基地及车 载 信号设备 应 完成 单 体、各 子 系统及与 其 它 专 业 的 联 合调试，并应 向 运营 单位 移 交 完整 的测试报 告。8.2.2 应 完成 正 线和车辆基地自动化 区域 全 自动运行 功能 调试，包括 休眠、唤醒、自动 进出 段、自动进 站 停 车、自动 开关 门、自动 发 车、自动 折返 等 正常 作业，对 位 隔离、跳 跃、蠕 动 模式、紧 急 操 作装 置动 作、SPKS防 护、火灾等 异 常 情况 下 各 系统 联 动 功能 等。8.2.3 应 获得独立 第 三 方安 全 评估机 构 颁发 的信号系统 允许 空 载 试运行 安 全 授权证书。8.2.4 根据 设 计要 求 进 行行车间 隔 和 折返 能 力的 现 场验 证 并 提 交 报 告。8.2.5 应 具 备 ATO功能，包括：列 车自动 休眠唤醒、自动 进出 车辆基地、站间自动运行、车站定 点 停车、自动 开关 门、自动 发 车、自动 折返、运行自动调 整 等 功能。8.2.6 应 具 备 ATP功能，包括：休眠唤醒过 程防 护、列 车间 隔 控 制、列 车运行 速度 监 督 及防 护、退 行检 测 功能、车门/站台门监 督 及防 护、停 车 列 检库 车 库 门防 护、人 员 防 护开关 激 活 及 障 碍物 检 测 激 活 等 安 全 防 护 功能。8.2.7 应 具 备 CI功能，并 具 备与站台 开 门 按 钮、关 门 按 钮、清 客确 认 按 钮、停 车 列 检库 车 库 门的控 制 功能。DB11/T 1716 2020 6 8.2.8 ATS设备 应 具 备 中 心 行车调 度 功能 及车辆调 度 功能；有 控 制 权 的 正 线车站 应 具 备监控 功能，无控 制 权 的 正 线车站 应 具 备监 视 功能；车辆基地 应 具 备行车监控 功能 及车辆调 度 功能。8.2.9 站台 紧 急 关 闭按 钮 应 具 备站台 紧 急 停 车 功能；IBP具 备 紧 急 停 车 操 作 及人 员 防 护开关 操 作 功能。8.2.10 应 具 备与站台门系统的 联 动 联 锁 功能、对 位 隔离 功能，与间隙探测设备的 接 口功能。8.2.11 应 具 备与 ISCS/TIAS的 接 口 联 动 功能。8.2.12 应 具 备基 本 维护维 修 功能，宜 提供设备 故 障 报警、诊 断 及 分 析 系统和工 具。8.3 通 信 系统 8.3.1 传 输 系统、广播 系统、公 务 电 话 系统、专 用电 话 系统、无 线通信系统、视频 监 视 系统、时 钟 系 统、集中 告 警系统和电 源 系统 应 完成 安 装 和调试，实 现 基 本功能；应 完成 144 小时 运行 考 核，提供 相关 测试报 告；完成 通信系统与 其 他 系统的 接 口功能 试 验，达到 设 计要 求，并 验 收 合 格。8.3.2 各 系统 网 管应 完成 调试，且 各项 功能 测试合 格、报警 准 确。8.3.3 传 输 系统 应能 够 为 各专 业 提供 传 输 通道，且 完成 与 其 他 系统的 联 调。8.3.4 公 务 电 话 系统 应 具 备与 市 话 网联网 功能，并 完成联 调测试；实 现 统 一 编 号，提供电 话 号 码 列表；具 备与 既 有 线 连 接 的 软 硬 件条件。8.3.5 时 钟 系统 应能 够 准 确 校 准。8.3.6 无 线通信系统 应 完成场 强覆 盖 测试，且 验 收 合 格。手 持 台、投 入 试运行的 列 车 无 线车 载 台 应 满足 设 计要 求，且 验 收 合 格。8.3.7 PIS终端 设备 应 安 装完成。系统 应 具 备 紧 急 信 息 下 发 功能；具 备与车辆系统、信号系统、综合监控系统的 接 口功能。8.3.8 视频 监 视 系统 应 具 备与 ISCS/TIAS的 接 口功能。8.3.9 列 车 视频 监 视 系统 终端 设备 应 安 装完成，具 备车 内 及 列 车运行前 后 方 的 视频 监 视 功能，并 具 备车辆 紧 急 操 作装 置、乘客 紧 急 呼叫、车门 故 障、车辆火灾报警等 接 口、联 动 功能。8.4 综合 监 控 系统/行车 综合 自动化系统 8.4.1 应 完成 设备 安 装 调试。实 现 集 成 和 互 联 子 系统的 接 入，设备通 讯 正常。具 备 中 心乘客 调 度 功能。8.4.2 应实 现对 供电设备的监 视、报警、遥 信、遥 测、遥 控等基 本功能。8.4.3 应实 现对 站台门及间隙探测设备的监 视 功能。8.4.4 应 具 备 中 心乘客 调 度 紧 急 对 讲 控 制 等 功能，实 现 与信号系统、PIS、视频 监 视 系统、广播 系统的接 口 联 动 功能。8.4.5 应 获得独立 第 三 方安 全 评估机 构 颁发 的 ISCS/TIAS系统 允许 空 载 试运行 安 全 授权证书。8.5 站台门系统、间隙探 测设备 8.5.1 站台门系统 应 完成 安 装、单 体 调试、单 系统调试、接 口 系统调试。8.5.2 站台门系统 应 具 备与信号系统的 联 动 联 锁、对 位 隔离 功能。8.5.3 滑 动门 应 完成 不 低 于 5000次 功能 测试，并 提供测试报 告。8.5.4 站台门系统 接 地与 绝缘 应 符 合设 计要 求。8.5.5 应 获得独立 第 三 方安 全 评估机 构 颁发 的站台门系统 允许 空 载 试运行 安 全 授权证书。8.5.6 间隙探测设备 应 完成 安 装、单 体 调试、单 系统调试、接 口 系统调试，实 现 与信号系统的 接 口功能。8.6 供电 系统 8.6.1 系统设备 应 安 装 调试 完 毕，完成 送 电工 作。DB11/T 1716 2020 7 8.6.2 外 电 源 应全 部 投 入使 用，若 外 电 源 无 法 全 部 投 入使 用 时，建设 单位应 提供 由 设 计单位 核算 的供电 能 力测 算 报 告。8.6.3 供电系统设备和 器材 应 配备 到 位，并应 符 合设 计要 求，各 类 试 验 报 告 和测试 记 录 齐 全。8.6.4 应 结合线路 外 电 源发 电 情况，完成相关 供电 能 力测试，并出 具技 术报 告。8.6.5 电力监控系统 应 通 过 168小时 稳 定测试，并 提供测试报 告。8.6.6 应 完成 所 有 馈 线 绝缘 测试及 拉 路试 验。8.6.7 全 线设备 应 按 正 式 保 护 定 值 单 完成 定 值 调 整 及 校 核。8.7 火灾 自动 报警 系统 8.7.1 应 完成 系统调试，具 备火灾自动报警 功能，有 清 晰 的报警界 面，正 确、清 楚 显 示 报警设备 位 置；具 备 公 共 区、设备 区 的火灾 联 动 功能；区 间 应实 现 火灾 模式联 动控 制。8.7.2 应 完成 与 ISCS/TIAS联 合调试，并出 具 调试报 告。8.8 环境与 设备监 控 系统 8.8.1 应 具 备 对 通风空调、给排水、照明、电 扶梯 和 应急 电 源 等系统设备的监控 功能，具 备 中 心 级和车站级 区 间 阻塞 模式 的 联 动 功能。8.8.2 应实 现 与 FAS的 联 动 功能，实 现 灾 害 模式 的 启 停、监 视 功能。8.8.3 应 完成 与综合监控系统调试 并 提供调试报 告。8.9 低压配电及 动 力照明 8.9.1 应 完成 调试，并 提供调试报 告。8.9.2 应 具 备 应急 照明 功能；应急 照明 灯 具 宜 投 入使 用。8.9.3 环控电控 柜 应 具 备与 底 层 设备的 接 口 控 制 功能，负 荷 实 现 三 级控 制，满足 设 计功能。8.9.4 动力照明配电 箱 应 完成 送 电调试，满足 设 计功能。8.9.5 动力照明系统与 FAS、BAS等 相关 系统 联 调 应 完成，达到 设 计要 求。8.9.6 应 完成 各 类 电 气 元 器 件、开关 的 整 定 值 调 整。8.9.7 UPS应 完成 送 电调试，达到 设 计功能，纳 入 整 合电 源 的 负 荷已 全 部 送 电。8.10 通 风空调与供暖 8.10.1 应 完成 设备 单 机 调试，完成 风 量平衡 调 整，车站 大 系统和 小 系统 具 备通风条件，可 实 现 综合监 控系统（ISCS/TIAS-BAS）远 程监控 功能。与 FAS、BAS等 相关 系统的设备监控 功能 调试 完成。8.10.2 所 有 通风排 烟 设备 应 安 装 调试 完成，具 备 BAS、FAS、IBP的 远 程 启/停 功能。8.10.3 冷 却塔、多 联 机 空调的 室外 地 面 应 完成 硬 化，且周边 安 装 防 护 栏，设 置安 全 警 示 标 识。8.10.4 锅炉 房、燃 气 设备及 管 路 应 调试 完成，具 备供 应 生活 热 水和供暖条件。空调 季办 公 区 空调 应 具备 制冷 功能，釆 暖 季 车辆基地 内 应 具 备 釆 暖 功能。8.10.5 核 心 设备系统 机房 的通风、空调设备 应 投 入 运行，机房 环境 达到 设备运行 要 求。8.11 给排水及消 防系统 8.11.1 系统设备 应 安 装 调试 完 毕。8.11.2 消防水 量、水压 应 满足 设 计要 求。8.11.3 车站、车辆基地 附 属 房 间 应 具 备给水条件，饮 用水 应 满足 GB 5749的 要 求，并 提供水 质 检验 合格 报 告。8.11.4 车站、车辆基地 应 具 备排水条件，提供给排水 管 网 打 压测试报 告。DB11/T 1716 2020 8 8.11.5 车站、区 间 废 水 泵、洞 口 排水 泵、各处 潜污 泵、提 升 泵、污 水 处 理 装 置 具 备 就 地自动 启 停 和BAS远 程监控 功能，具 备 外 排条件。9 车 辆 基地 9.1 围 墙 建设 完 毕，物 防设 施、技 防设备 应 按 设 计要 求安 装完 毕，出 入 口 大 门 应 安 装 调试 完 毕，能 正常使 用。9.2 车辆基地 内 各 系统设备 应 安 装 调试 完 毕，供电设备、机 电设备、给排水设 施、食堂 设 施、锅炉 等 应 满足 生 产 生活 基 本 条件。9.3 车辆基地 应 满足 车辆 存 放 条件，具 备车辆 静、动调、检 修、维护 条件。9.4 不 落 轮镟 床 及 其 配 套 设 施 可正常使 用。9.5 库内接 触 网 与 作业 平 台的 安 全 联 锁 装 置 应 调试 完 毕，实 现 联 锁 控 制 功能。9.6 作业 平 台、移 动 式 架 车 机、天 车、叉 车及 洗 车 机 可正常使 用。9.7 应急 救援 设备 应 配 置到 位。9.8 根据 设 计要 求 应 完成 登 高 作业 安 全 防 护 设 施 的设 置，包括 登 高 爬 梯 护 笼、屋顶 护 栏 等。9.9 车辆 维 修 基地 内 必 须 使 用的 特 种 设备 应 完成验 收 和 取 证 工 作。9.10 车辆基地的消防通道 应 具 备 使 用条件；危险 品 应有单 独 隔离 的 存 放区域。9.11 车辆基地 内 FAS、BAS设备系统调试 完成，且 应 具 备火灾自动报警及 联 动 功能。9.12 车辆基地 内 道路 应 满足 通行条件。9.13 全 自动运行系统的车辆基地 内 自动化 区域 为 封闭 区域，自动化 区域 和 非 自动化 区域 间 应 采 取 隔离措 施。自动化 区域内 应 分 区 设 置 隔离 设 施、SPKS装 置 等，实 现 全 自动运行 区域内 的人 员 防 护 功能。9.14 停 车 列 检库 车 库 门 为 自动车 库 门 时，应 具 备与信号系统的 接 口 控 制 功能，且 车 库 门 应 具 备 故 障旁路 功能。10 运 营筹 备 10.1 人员基本条件 10.1.1 运营 单位应根据全 自动运行系统 特 点 进 行 岗 位 设 置，满足 行车、电力、环控、乘客 服 务、车辆监控的运营 岗 位要 求。完成 运营 管理组织 机 构的 组 建，并 确 保 参 与试运行的 员 工配备 到 位。10.1.2 运营 单位应组织员 工 进 行 理 论 和 实 操 培训，参 与试运行的 员 工 应 具 备 上 岗 资 格。10.2 应急与演练 10.2.1 根据全 自动运行 场景、允许 空 载 试运行的 安 全 评估 报 告、设备系统 操 作 手册 等文件，运营 单位 应 编 制完成 试运行 所 需 安 全 类、管理 类、行车 类 规 章 制度 及 应急 预 案、保 障 方 案 和 实施 细 则。10.2.2 运营 单位应根据 线路 情况 编 制完成 应急演练计 划。10.3 运 营组织 基本条件 运营 单位应 编 制完成 空 载 试运行 方 案，以 及 进 入 空 载 试运行的 首 阶段所 需 的 列 车运行 图。DB11/T 1716 2020 9 A A 附 录 A（资料 性 附录）不同 运行等级 下 全自动运行系统的基本 功能列表 GoA2、GoA3、GoA4运行自动化等级 下 系统的基 本功能 见 表 A.1。表 A.1 GoA2、GoA3、GoA4运行等级 下 系统基本 功能列表 列车运行基本功能要求 半自动运行系统 全自动运行系统 GoA2 GoA3 GoA4 列 车 驾驶 与监控 唤醒 系统 系统 休眠 系统 系统 列 车 蠕 动 模式 运行 人工 或 系统 系统 进 站 停 车 系统 系统 系统 列 车 状 态 远 程监控 系统 系统 车辆 制 动系统 故 障 处 理 人工 或 系统 人工 或 系统 系统 列 车 紧 急 制 动 缓解 人工 或 系统 人工 或 系统 系统 远 程 紧 急 制 动与 缓解 人工 或 系统 系统 运营 管理 与监 督 早 间 上 电 人工 系统 系统 出 库 人工 系统 系统 进 入正 线 服 务 系统 系统 系统 停 止 正 线 服 务 系统 系统 系统 回 库 人工 人工 或 系统 系统 扣 车 人工 或 系统 系统 系统 跳 停 人工 系统 系统 折返 换 端 人工 或 系统 系统 系统 车辆 段 内 自动 转 线 人工 人工 或 系统 系统 雨雪模式 人工 或 系统 系统 监 督 乘客乘 车 站台 发 车 人工 系统 系统 再关 车门/站台门控 制 人工 人工 或 系统 系统 清 客 人工 人工 或 系统 人工 或 系统 车门站台门间隙防 护 人工 系统 系统 设备及自动化 区域 监测 障 碍物 检 测 人工 人工 或 系统 系统 SPKS设 置 系统 系统 列 车 启 动 指 示 灯 设 置 系统 系统 FAO模式指 示 灯 设 置 系统 系统 DB11/T 1716 2020 10 表 A.1 GoA2、GoA3、GoA4运行等级 下 系统基本 功能列表（续）紧 急 状 态 的 检 测 与运行 处 置 紧 急 呼叫 人工 人工 或 系统 系统 紧 急 操 作装 置 系统 系统 车辆火灾监控及系统 联 动 人工和系统 人工 或 系统 系统 车站火灾监控及系统 联 动 人工和系统 系统 系统 区 间火灾监控及系统 联 动 人工和系统 系统 系统 车门 状 态 丢 失 处 理 人工 人工 或 系统 系统 站台门 状 态 丢 失 处 理 人工 系统 系统 车门 对 位 隔离 站台门 系统 系统 站台门 对 位 隔离 车门 系统 系统 救援 人工 人工 人工 或 系统 区 间 疏散 含 逃 生 门 管理（如有）人工 人工 人工 或 系统 注 1：半 自动运行系统 中：“”表 示 不 适 用。“系统”表 示 单 系统 功能（如 车辆）或部分 系统 实 现 的 联 动 功能（如 FAS、BAS联 动）；“人工”表 示需 要 运营人 员 完 成 或 应急 处 置 完成 的 功能。注 2：全 自动运行系统 中：“系统”表 示 由 FAO自动 完成 或 经 中 心/站台 相关 人 员 确 认 后联 动 完成 的 功能；“人工”表 示需 要 运营人 员 完成 或 应急 处 置 完成 的 功能。DB11/T 1716 2020 11 参 考 文 献 1 GB/T 7928 地 铁 车辆通用 技 术条件 2 GB 50157 地 铁 设 计 规范 3 GB/T 50299 地 下铁 道工程 施 工 质量 验 收 标准 4 GB 50382 城市 轨道 交 通通信工程 质量 验 收 规范 5 GB 50490 城市 轨道 交 通 技 术规范 6 GB 50578 城市 轨道 交 通信号工程 施 工 质量 验 收 标准 7 GB/T 50636 城市 轨道 交 通综合监控系统工程 技 术 标准 8 GB 50974 消防给水及消火 栓 系统 技 术规范 9 DB11/T 311.1 城市 轨道 交 通工程 质量 验 收 标准 第 1部分：土建工程 10 DB11/995 城市 轨道 交 通工程设 计 规范 11 城市 轨道 交 通建设工程 验 收 管理 暂 行 办法（建 质 201442号）_
