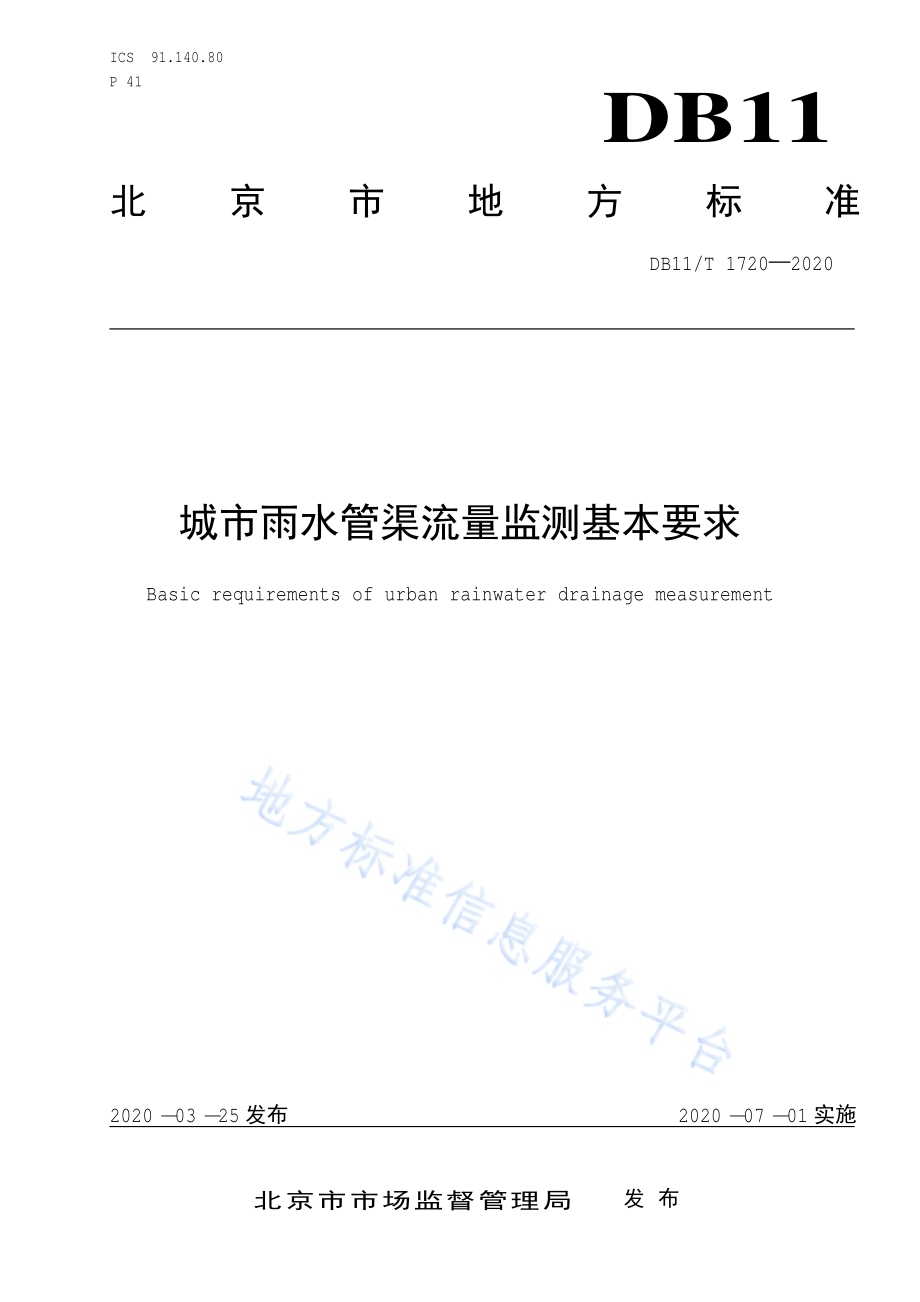

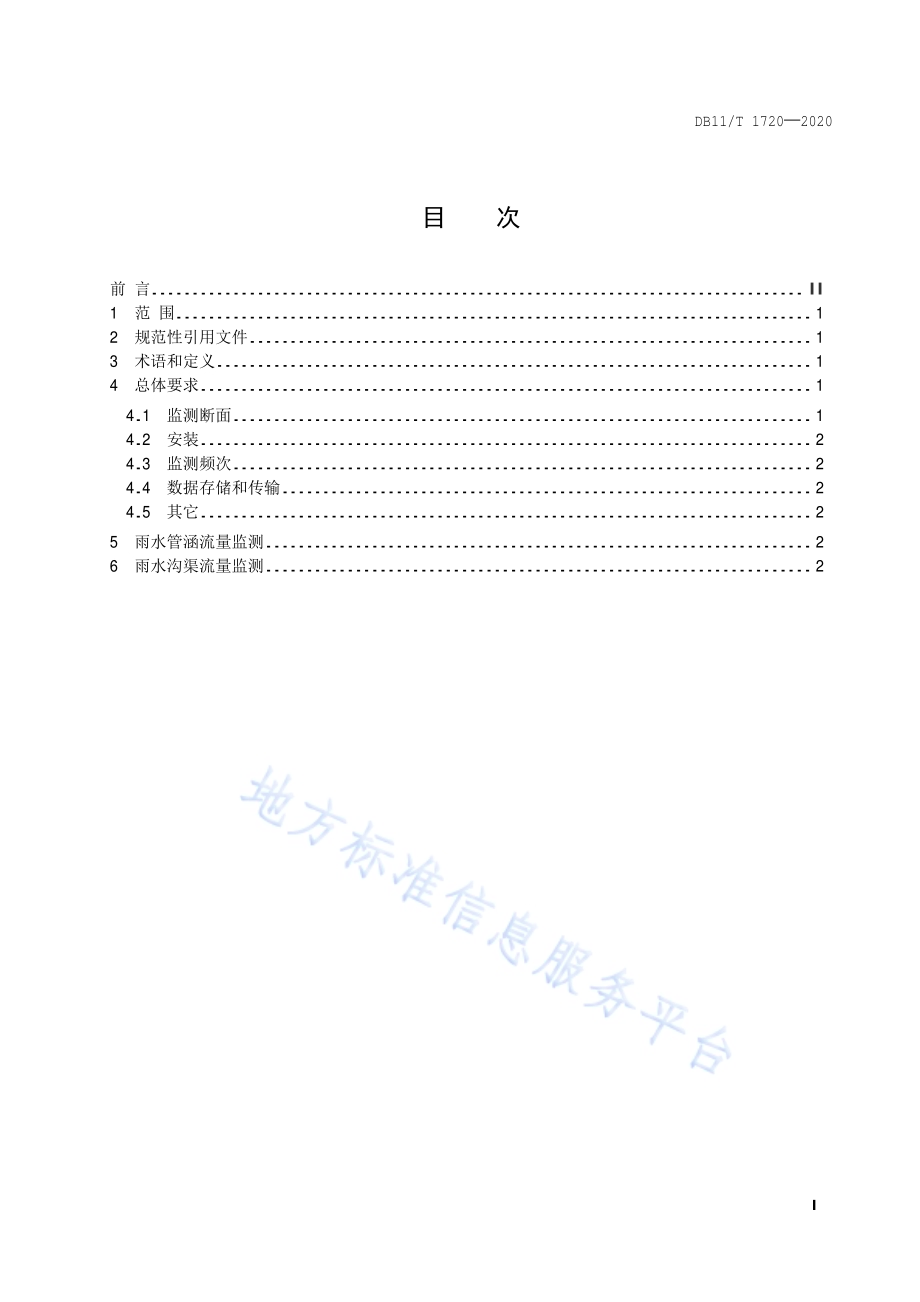

ICS 91.140.80 P 41 DB11 北京市地方标准 DB11/T 1720 2020 城市雨水管渠流量监测基本要求 Basic requirements of urban rainwater drainage measurement 2020-03-25发布 2020-07-01实施 北京市市场监督管理局 发布 DB11/T 1720 2020 I 目 次 前 言.II 1 范 围.1 2 规范性引用文件.1 3 术语和定义.1 4 总体要求.1 4.1 监测断面.1 4.2 安装.2 4.3 监测频次.2 4.4 数据存储和传输.2 4.5 其它.2 5 雨水管涵流量监测.2 6 雨水沟渠流量监测.2 DB11/T 1720 2020 II 前 言 本标准依据 GB/T 1.1 2009给出的规则起草。本标准由北京市水务局提出并归口。本标准由北京市水务局组织实施。本标准起草单位：北京市水文总站。本标准主要起草人：杨卓、宋磊、杜龙刚、王亚娟、潘兴瑶、张书函、程震、季 明峰、刘晨阳、王俊 文、李波、韩春苗、王 美荣、郭新、高强、韩艺伟、王 铭伦、李庭逸、龚 义 新、田宇、王 材源、胡佳悦、朱 雨 芃。DB11/T 1720 2020 1 城市雨水管渠流量监测基本要求 1 范围 本标准规定 了城 市雨水管渠流量监测的 基 本 技 术要求和 方法。本标准 适 用 于各类 雨水管涵和雨水沟渠的流量监测。2 规范性引用文件 下列 文件 对于 本文的 应 用 是必不可少 的。凡是注日期 的引用文件，仅注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其 最新版 本（包括所有 的 修改 单）适 用 于 本文件。GB/T 4208 外壳防护等级（IP 代码）GB/T 50095 水文 基 本术语和 符号 标准 GB/T 50138 水位 观 测标准 GB 50179 河 流流量测 验 规范 SL 537 水 工建筑物与堰槽 测流规范 DB11/T 1061 电波 水流量测 验 规程 3 术语和定义 GB/T 50095界 定的 以及下列 术语和定义 适 用 于 本文件。3.1 超声波多普勒流量计 ultrasonic doppler flowmeter 由 多普勒 流 速仪、水位 计 和其它 附属设备 组 成，通过 多普勒 流 速仪 施测断面流 速，通过 水位 计 和 预输 入 断面 形状计算过 水面 积，利 用流 速 面 积 法 计算 出流量的监测 设备。3.2 分布式布设 distributed layout 根 据流量监测断面 形状 和流 速分布特征 对多普勒 流 速仪 的 多 个 传 感器沿同一 断面 进行分布 安装。3.3 雨水检查井 rainwater inspection well 与 雨水管涵 相连，用 于 管 道检查、检 修所 用的 一种窨井。4 总体要求 4.1 监测断面 DB11/T 1720 2020 2 4.1.1 应 布设在 雨水管涵、沟渠 顺直段。顺直段长度 应不 小 于 15倍 最 大 水面 宽，断面 上游顺直段长度应不 小 于 10倍 最 大 水面 宽，下 游顺直段长度 应不 小 于 5倍 最 大 水面 宽。4.1.2 当布设 位 置 下 游为跌 水 且顺直长度 不 足时，下 游顺直段长度 应不 小 于 1倍 最 大 水面 宽。4.1.3 雨水管涵的监测断面 宜布设在 雨水 检查井 的 上游。4.1.4 应符 合 GB 50179相关 规定。4.2 安装 4.2.1 采 用 超声 波多普勒 流量 计时，应 选择 不 易淤积 位 置。4.2.2 超声 波多普勒 流量 计 传 感器宜采 用 内贴式 安装，五金器 件 应 采 用 不 锈钢 材 质。4.2.3 水位 计 的安装 应符 合 GB/T 50138相关 规定。4.3 监测频次 应 实 现径 流 过 程的监测，监测 时间间隔 不 大 于 5 min。4.4 数据存储和传输 4.4.1 现场 数据 采集器 的存储 容 量 应 满足 不少于 一年 的存储要求。4.4.2 通讯设备布设在 雨水 检查井内时，宜采 用 NB-IoT（窄带 物 联网）的 通讯 方 式。没 有 NB-IoT网 络覆盖时，应 采取 提 升通讯 能力 的 措 施。4.4.3 通过 信息 采集 单 元 和 通讯 模块每 日 发送 设备 运 行状 态信 号。4.5 其它 4.5.1 供 电 系统 应 确保 监测 设备连 续正常运 行时间 不 小 于 6个 月。4.5.2 防 水 等级应符 合 GB/T 4208的 相关 规定，超声 波多普勒 流量 计 的流 速 传 感器 和水位 计 应 具 备 IP68的 防 水 等级，雨水 检查井内 的其它 设备 应 具 备 不 低 于 IP65的 防 水 等级。5 雨水管涵流量监测 5.1 宜采 用 超声 波多普勒 流量 计。超声 波多普勒 流量 计 应 选择 流 线型 流 速 传 感器，水位监测 宜选择 压力 式 水位 计。5.2 采 用 超声 波多普勒 流量 计 监测雨水管 道 的流量 时，管 径（）500 mm的，宜采 用单流 速 传 感器；500 mm 管 径（）1200 mm的，宜采 用 不少于 3个 流 速 传 感器分布式布设；管 径（）1200 mm的，宜采 用 不少于 5个 流 速 传 感器分布式布设。5.3 采 用 超声 波多普勒 流量 计 监测雨水 方 涵的流量 时，宽度 800 mm的，宜采 用单流 速 传 感器；800mm 宽度 1200 mm的，宜采 用 不少于 3个 流 速 传 感器分布式布设；宽度 1200 mm的，宜采 用 不少于 5个 流 速 传 感器分布式布设。6 雨水沟渠流量监测 6.1 宜采 用 超声 波多普勒 流量 计 或 量水 堰槽。监测断面位 置 无 水流 顶托影响 可 采 用 电波 流 速仪。6.2 采 用量水 堰槽 时，应 选择 坚固、不 易 变 形 的 材 质；小 型 堰槽 宜 整 体 加 工 后运至 现场 安装。堰槽应 与 沟渠 平滑衔接。注：量水 堰槽 主要 包括 三角 形 剖 面 堰、巴歇尔 槽、三角 堰、矩 形 堰等。6.3 量水 堰槽 的 使 用 应符 合 SL 537的 相关 规定。DB11/T 1720 2020 3 6.4 电波 流 速仪 的 使 用 应符 合 DB11/T1061的 相关 规定。_
