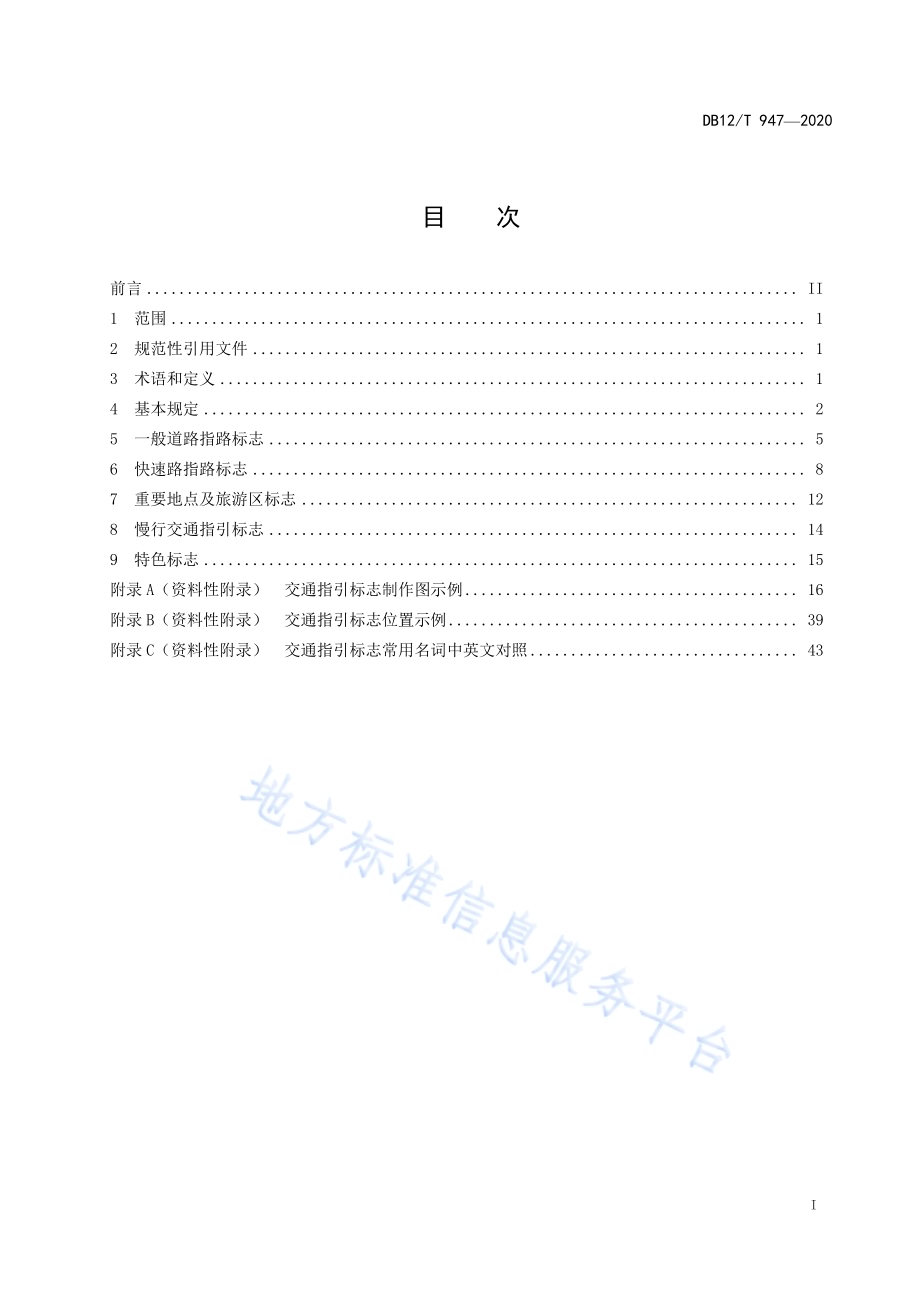

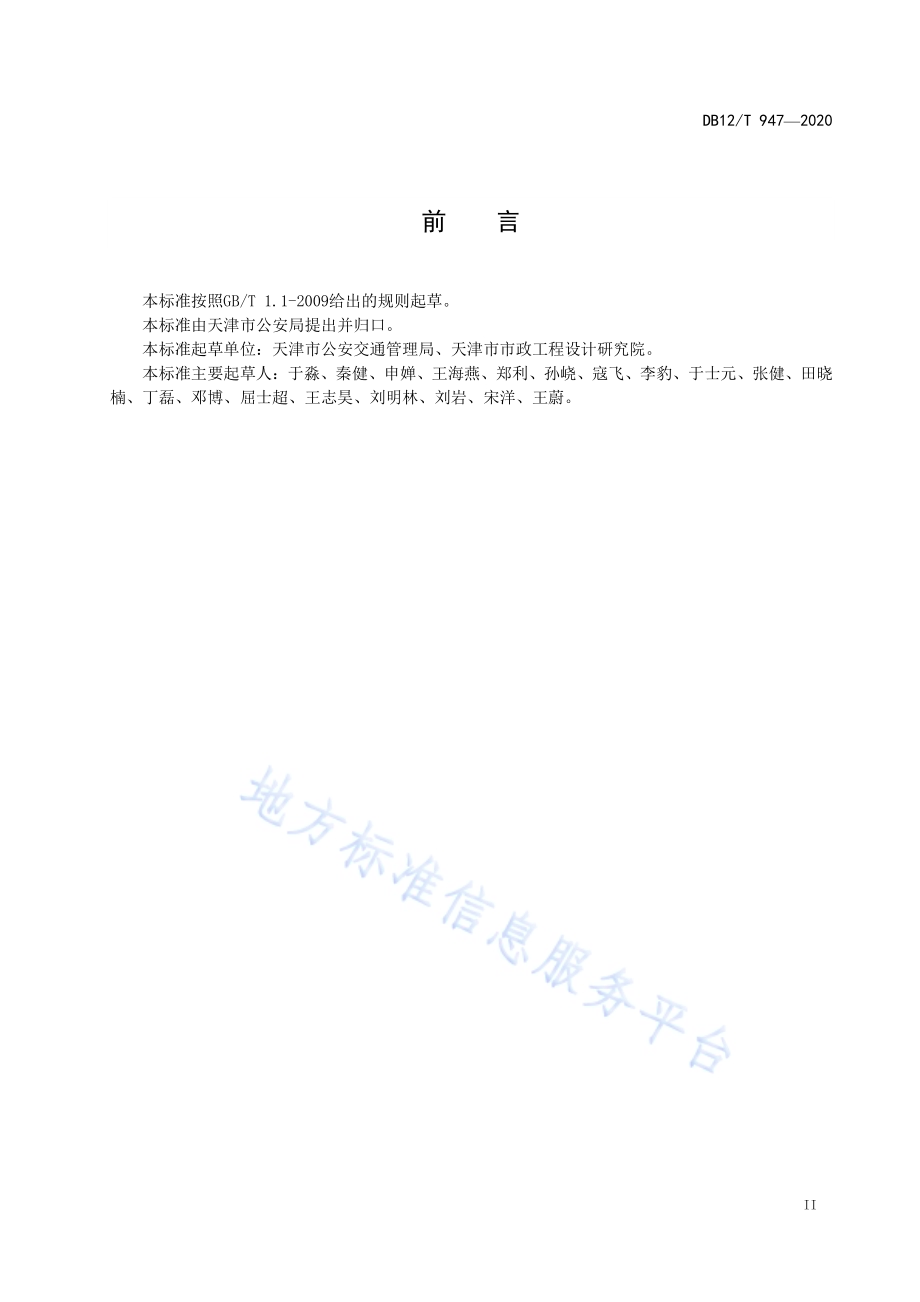

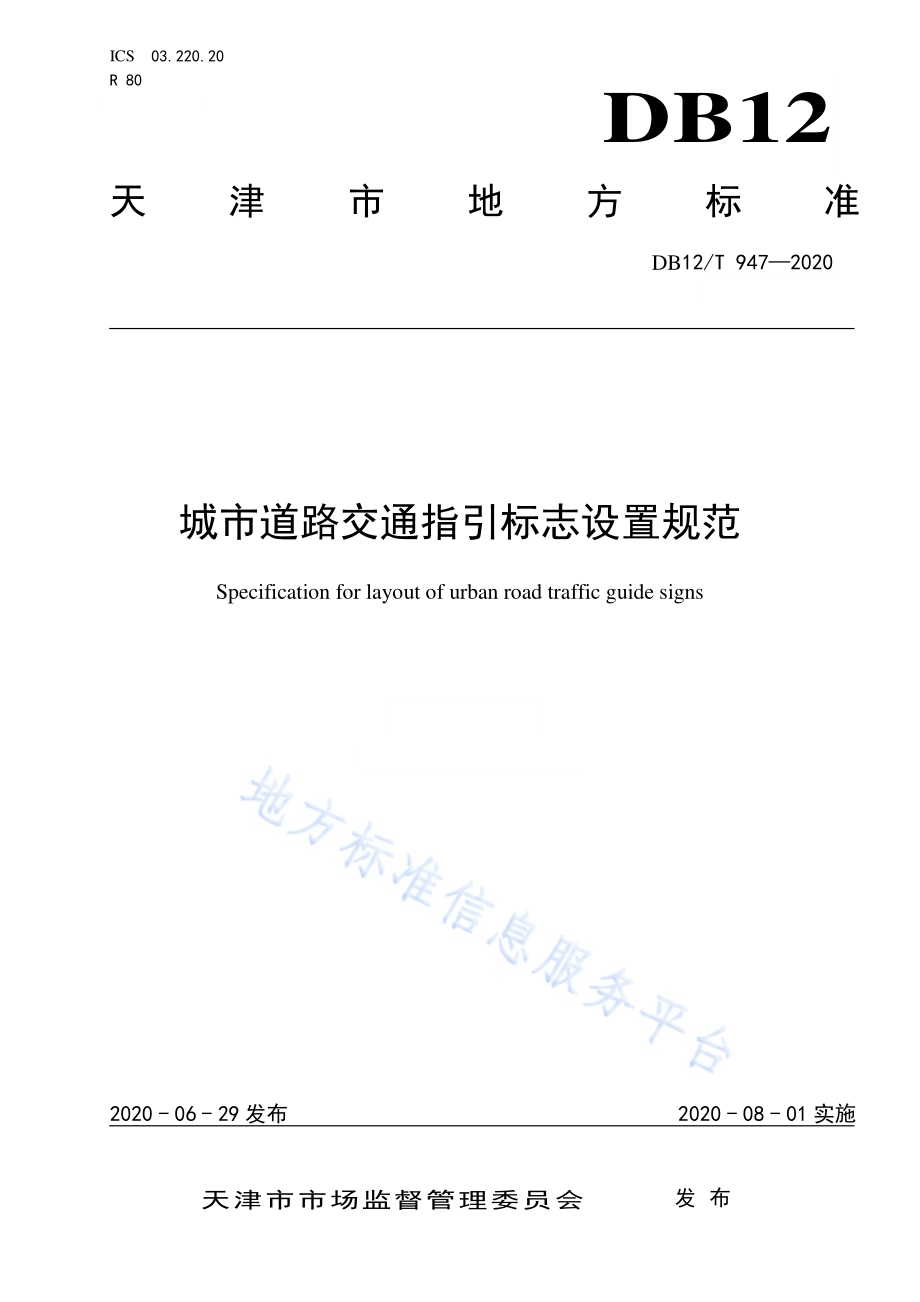

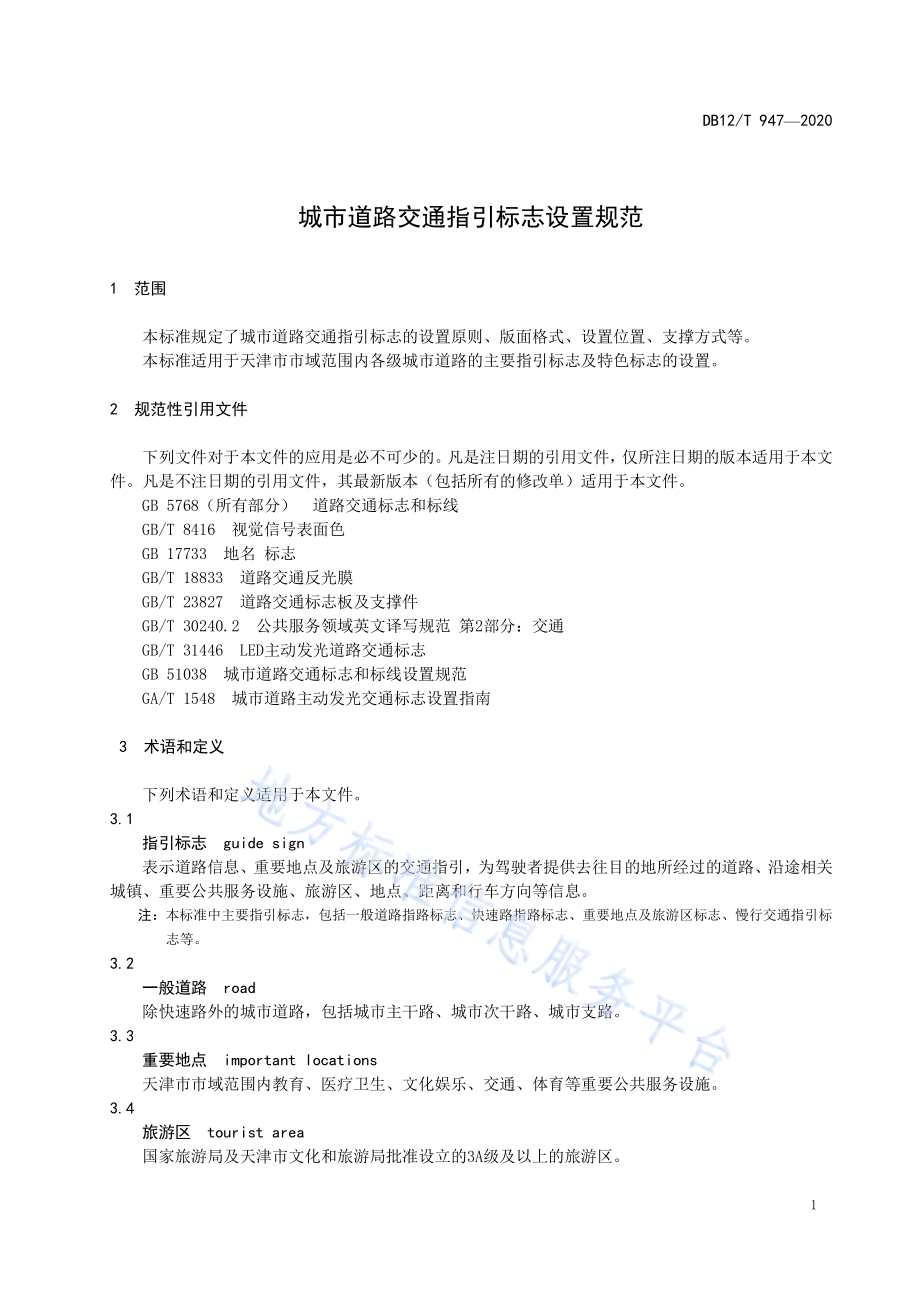

ICS 03.220.20 R 80 DB12 天津市 地 方 标 准 DB12/T 947 2020 城市道路 交通指引 标志设置 规范 Specification for layout of urban road traffic guide signs 2020-06-29 发布 2020-08-01 实施 天 津 市 市 场 监 督 管 理 委 员 会 发布 DB12/T 947 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本规 定.2 5 一 般道 路指 路标 志.5 6 快 速路 指路 标志.8 7 重 要地 点及 旅游 区标 志.12 8 慢 行交 通指 引标 志.14 9 特 色标 志.15 附录A（资 料性 附录）交通指 引标 志制 作图 示例.16 附录B（资 料性 附录）交通指 引标 志位 置示 例.39 附录C（资 料性 附录）交通指 引标 志常 用名 词中 英文对 照.43 DB12/T 947 2020 II 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由天 津市 公安 局提 出并归 口。本标准 起草 单位：天 津市 公安交 通管 理局、天 津市 市政工 程设 计研 究院。本标准 主要 起草 人：于淼、秦健、申婵、王海 燕、郑利、孙峣、寇飞、李豹、于士 元、张 健、田 晓楠、丁 磊、邓博、屈 士超、王志 昊、刘明 林、刘岩、宋洋、王 蔚。DB12/T 947 2020 1 城 市道路 交通指引 标志设 置规范 1 范围 本 标准 规定 了城 市道 路交 通指引 标志 的设 置原 则、版面格 式、设置 位置、支 撑方式 等。本 标准 适用 于天 津市 市域 范围内 各级 城市 道路 的主 要指引 标志 及特 色标 志的 设置。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 5768（所有 部分）道 路交通 标志 和标 线 GB/T 8416 视 觉信 号表 面 色 GB 17733 地名 标志 GB/T 18833 道 路交 通反 光膜 GB/T 23827 道 路交 通标 志板及 支撑 件 GB/T 30240.2 公共 服务 领域英 文译 写规 范 第2部 分：交 通 GB/T 31446 LED 主 动发 光 道路交 通标 志 GB 51038 城市 道路 交通 标志和 标线 设置 规范 GA/T 1548 城 市道 路主 动 发光交 通标 志设 置指 南 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 指引标 志 guide sign 表示道 路信 息、重 要地 点 及旅游 区的 交通 指引，为 驾驶者 提供 去往 目的 地所 经过的 道路、沿途 相关城镇、重要 公共 服务 设施、旅游 区、地点、距 离和 行车方 向等 信息。注：本标准中主要指引标志，包括一般道路指路标志、快速路指路标志、重要地点及旅游区标志、慢行交通指引标志等。3.2 一般道 路 road 除快速 路外 的城 市道 路，包括城 市主 干路、城 市次 干路、城市 支路。3.3 重要地 点 important locations 天津市 市域 范围 内教 育、医疗卫 生、文化 娱乐、交 通、体 育等 重要 公共 服务 设施。3.4 旅游区 tourist area 国家旅 游局 及天 津市 文化 和旅游 局批 准设 立的3A 级 及以上 的旅 游区。DB12/T 947 2020 2 3.5 慢行交 通指 引标 志 slow traffic guide sign 服务于 步行 及非 机动 交通 参与者，为 步行 及非 机动 交通参 与者 提供 道路 名称、重要 区域 及旅 游 区 等信息。3.6 交叉口 分车 道告 知标 志 intersection lane guide sign 分向行 驶车 道 标 志和 交叉 口告知 标志 的合 并设 置，用于指 示交 叉口 各个 车道 行驶方 向和 道 路 信 息。4 基本规 定 4.1 设置原 则 4.1.1 指引标 志应 依据 道路 等级、交通 流特 性及 街道 景观 环境等 因素 系统 布局，标 志信息 应连 续，重要的信 息宜 重复 设置，避 免出现 信息 不足 或信 息过 载现象。4.1.2 指引标 志应 兼顾 慢行 交通，根据 不同 的服 务对 象差 别化设 计。4.1.3 指引标 志与 其他 交通 标志、交通 标线、交 通信 号灯 所传递 的信 息应 一致，互 为补充。4.1.4 指引标 志应 根据 交通 组织 变化及 时调 整。4.1.5 指引标 志的 设置 除应 符合 本规范 外，还应 符合 国家 现行有 关标 准的 规定。4.2 标志颜色 4.2.1 一般道 路指 路标 志为 蓝底、白字、白 图形、白 边框、蓝色 衬边。标 志下 部设 置白色 条形 区域，区域内 为蓝 字。4.2.2 快速路 指路 标志 为绿 底、白字、白图 形、白边 框、绿色衬 边。4.2.3 旅游区 标志 为棕 底、白字、白图 形、白边 框、棕色 衬边。4.2.4 慢行交 通指 引标志 指引 地 点为旅 游区 时为 棕底、白 字、白 图形、白 边框、棕 色衬边，指 引地点为重要 地点 时为 蓝底、白 字、白 图形、白 边框、蓝 色衬边。4.2.5 特色标 志设 置于 一般 道路 时，为 蓝底、白 字、白图 形、白 边框、蓝 色衬 边，标志下 部设 置白 色条形区 域，区域 内为 蓝字；设置 于快 速路 时，为绿 底、白 字、白图 形、白边 框、绿 色衬 边。4.3 版面形 状及 尺寸 4.3.1 指引标 志的 形状 一般 为长 方形。4.3.2 指引标 志的 尺寸 应根 据版 面字数、文 字高 度及 排列 情况综 合确 定。4.3.3 指引标 志版 面尺 寸应 与字 符数量、图 形符 号、其他 文字及 版面 美化 等因 素相 协调，版面 样式 应符合标 志的 具体 规定。常 用标志 版面 尺寸 如 表1 所 示。表1 常用标 志版 面尺 寸 尺寸（m）适用范围 主要指向信息 3.6 6 快速路的主路路侧、中央分隔带，互通式立交桥 主要交通节点、快速路、主干 路、次干路、立交桥、跨河桥、重要地点、旅游区等 2.8 5 快速路及设计车速大于等于40km/h 的主干路、次干路 2.2 5 4 设计车速小于40km/h 次干路、支路 2 3 一条互通式立交桥匝道 匝道连接道路以及能到达的快速路、主干路、次干路、立交桥、跨河桥、重要地点、旅游区等 2 4 两条互通式立交桥匝道 1.5 3 快速路、主干路、次干路 快速路出入口、重要地点、旅游区等 DB12/T 947 2020 3 0.7 2.5 支路 相交道路 1 2/0.6 1.5 支路、重要交通枢纽 相交道路、周边道路、重要地点、旅游区等 4.3.4 常用指 引标 志制 作图 示例 参见附 录A。4.4 标志套 用 4.4.1 重要地 点及 旅游 区标 志可 套用于 指引 标志 中。4.4.2 当禁令 标志、指 示标 志套 用于指 引标 志上 时，不 得 替代相 应的 禁令 标志、指 示标志，应 在必 要位置另 行设 置相 应的 禁令、指示 标志。4.4.3 指引标 志上 套用 禁令 标志、指示 标志 表示 禁止、限 制或指 示的 信息 时，一个 方向上 不应 多 于 1 条，整 块标 志上 不应 多 于2 条。4.4.4 相同底 色标 志套 用时，应 使用边 框；不同 底色 标志 套用时，套 用的 标志 不使 用边框；道 路编 号标志套 用于 指路 标志 时，应使用 边框。4.4.5 不同颜 色的 标志 套用 时，套用的 信息 应与 原标 志类 型的颜 色，文字，图 形相 同。4.5 标志设 置 4.5.1 指引标 志的 设置 位置 应符 合 GB 5768、GB 51038 的 规定，为道 路使 用者 提供 发现、判读 及采 取行动所 需要 的时 间。4.5.2 指引标 志的 设置 应避 免遮 挡，快速 路标 志之 间间距 不宜小 于 100m，其 他道 路 在路段 上的 标志 最小间距 不宜 小 于30m。当 不能满 足最 小设 置距 离时，应采 用互 不遮 挡的 支撑 结构形 式。4.5.3 指引标 志一 般情 况下 应设 置在道 路行 进方 向右 侧或 车行道 上方，也 可根 据具 体 情况设 置在 左侧，或左右 两侧 同时 设置。4.5.4 路侧指 引标 志应 尽可 能与 道路中 线垂 直或 成一 定角 度（0 10），道 路上 方 指引标 志的 板面 应垂直于 道路 行车 方向，并 且板面 宜倾 斜0 15。4.5.5 指引标 志设 置位 置应 符合 本规范 对各 个标 志设 置的 具体规 定。4.5.6 常用指 引标 志位 置示 例参 见附 录 B。4.6 净空要 求 4.6.1 标志支 撑 结 构的 任何 部分 不得侵 入道 路建 筑限 界以 内。4.6.2 位于路 侧的 各类 标志 板边 缘及标 志支 撑结 构边 缘至 车行道 路面 边缘 的侧 向距 离，应 大于 等于25cm。4.6.3 路面上 方的 各类 标志，其 标志板 及支 撑结 构下 缘至 路面的 高度 应大 于该 道路 规定的 净空 高度。悬臂式、门架 式、附着式 标志板 下缘 距路 面的 高度，在快 速路上 不得 低 于 600cm，在 其他 道路 上不 得 低于550cm。4.6.4 路侧的 标志，设 置在 有行 人、非 机动 车路 侧的 柱式、附着 式标 志，标志 下缘 距路面 的高 度宜 为220cm，设 置在 隔离 带、绿 化带、快速 路等 非行 人通 行的地 点时，安 装高 度宜 为 120cm。4.6.5 多个标 志左 右并 列 设 在同 一支撑 结构 时，标志 的下 缘高度 应保 持一 致。4.7 支撑结 构 4.7.1 道路交 通标 志的 支撑 方式 有柱式、悬 臂式、门 架式 和附着 式四 类。当城 市快 速路或 主干 路出 现需要指 引的 信息 较多、需 分车道 指引 或避 免遮 挡等 情况时，宜 采用 门架 式支 撑方式。4.7.2 在满足 标志 设置 原则 及结 构设计 的情 况下，标 志与 标志、信号 灯、监控 设施 等市政 设施 宜合 并设置，多杆 合一。4.7.3 常用指 引标 志对 应的 支撑 方式见 表 2。DB12/T 947 2020 4 表2 常用指 引标 志支 撑方 式 尺寸（m）支撑方式 3.6 6，2.8 5，2.2 5 4，0.7 2.5 悬臂式 2 3，2 4 双柱式 1.5 3，1 2，0.6 1.5 单柱式 4.8 版面文 字 4.8.1 指引标 志中 的文 字应 使用 规范汉 字。根据 需要，可 并用汉 字和 英文。汉 字应 位于英 文上 方。标志的英 文，地名 用汉 语拼 音，相 关规 定应 符 合GB 17733 的规 定。专用 名词 用 英文，第 一 个字 母大 写，其余小 写，也可 根据 需要 全部大 写。指引 标志 常用 名词 的 中英 对照 参见 附 录C。4.8.2 指引标 志的 汉字、拼 音字 母、拉 丁字 母、数 字等 采 用道路 交通 标志 字体（简 体）。汉 字、字母、数字的 字高、间 隔、行距 等应符 合 GB 5768、GB 51038 的 规定。4.8.3 一般道 路指 路标 志、支路 网 指路标 志下 部白 色条 形区 域中的 文字 字高 宜为 规定 值 的 0.5 倍 0.8倍。4.8.4 指引标 志版 面中 的距 离小 于 1km 时，宜 以m 为 单位，采 用50m 的倍 数值；当 指引标 志版 面中 的距离大 于或 等 于1km 并小 于 10km 时,宜以 km 为单 位，采 用 0.1km 的倍 数值；当指引 标志 中版 面的 距 离大于或 等 于10km 时,宜以 km 为单 位，采 用1km 的 倍数值。同一 标志 版面 宜 采用相 同单 位量 纲；支 路 网指路标志 宜以 m 为单 位。4.8.5 当数字 表示 距离 时，小数 点前面 的数 字一 般与 汉字 同高，小数 点后 面的 数字 高度为 数字 字高 的0.75 倍。距离 单位 符号 均 采用英 文小 写字 符，字高 为数字 字高 的0.5 倍。若 小数点 前面 的数 字为 零，小数点 后面 的数 字高 度为 数字字 高。4.8.6 当需要 版面 信息 优化 时，可根据 优先 顺序 采用 表 3 的措施，如仍 不满 足，应 另 外制定 版面 尺寸。表3 版面信 息优化 采 用的 措施 优先顺序 措施 1 减去图标 2 使用简称 3 根据情况减去英文和距离 4 减小高宽比，最小高宽比为1：0.75 5 字母和数字高度最小可采用低限值的0.8 倍 6 字高、间隔及行距采用低限值 4.9 版面材 料 4.9.1 指引标 志应 当具 有良 好的 夜间视 认性，应采 用逆 反 射材料 制作 版面，也可 根 据地形、观测 角度、日照及 实际 需求 增加 主动 发光式 标志。4.9.2 标志版 面宜 采 用 IV 类及 以 上反光 膜，并符 合 GB/T 18833 的规 定。4.9.3 标志版 面材 料应 符 合 GB/T 23827 的 规定。4.10 主动发 光标 志 4.10.1 隧道内 的指 引标 志应 采用 主动发 光标 志。快速 路出 入口、主次 干路 交叉 口等 需要提 高指 路 信 息视认性 的地 点宜 设置 主动 发光标 志。4.10.2 标志视 认性 较差 的地 点应 设置主 动发 光标 志。4.10.3 LED 主 动发 光标 志白 天和 夜间的 颜色、形 状等 应保 持一致，主 动发 光标 志应 符合 GB/T 31446和GA/T 1548 的 规定。DB12/T 947 2020 5 4.11 可变信 息标 志 4.11.1 可变信 息标 志一 般可 用于 速度控 制、车道 控制、道 路状况、气 象状 况及 其他 内容的 显示。可 变信息标 志不 应显 示与 交通 无关的 信息。4.11.2 结合路 网交 通管 理需 求，在快速 路出 入口 前、潮汐 车道起 始路 段及 可变 导向 车道进 入路 口 前 可设置可 变信 息标 志。4.11.3 可变信 息标 志的 版面 布置 应符合 本规 范 和 GB 5768、GB 51038 的 规定。5 一般道 路指 路标 志 5.1 一般规 定 5.1.1 城市主 干路、次 干路 和支 路应设 置指 路标 志。指路 标志的 设置 应根 据道 路等 级、设 计速 度及 道路宽度 等因 素统 筹考 虑，合理设 置。5.1.2 本规范 对交 叉口 告知 标志、地点 距离 标志、立 体交 叉告知 标志、街 道名 称标 志、桥 梁名 称标 志进行规 定。5.1.3 一般道 路指 路标 志的 设置 宜符合 表 4 的规 定。表4 一般道 路指 路标 志的 设置 相交道路 主线道路 主干路 次干路 支路 主干路 交叉口告知标志 地点距离标志 街道名称标志 交叉口告知标志 街道名称标志（地点距离标志）交叉口告知标志 街道名称标志 次干路 交叉口告知标志 街道名称标志 交叉口告知标志 街道名称标志 交叉口告知标志 街道名称标志 支路 交叉口告知标志 街道名称标志 交叉口告知标志 街道名称标志 交叉口告知标志 街道名称标志 注：括号里内容为可根据需要设置的标志。5.1.4 指路标 志指 示信 息应 根据 信息的 重要 程度、道 路的 服务对 象和 功能 设置，信 息的分 层及 选取 应符合GB 51038 的规 定。5.2 交叉口 告知 标志 5.2.1 基本要 求 城市道 路交 叉口 进口 道应 设置交 叉口 告知 标志，交 叉 口告知 标志 根据 道路 等级 及车道 数不 同分 为 干路交叉 口告 知标 志、支路 交叉口 告知 标志 和交 叉口 分车道 告知 标志。5.2.2 干路交 叉口 告知 标志 5.2.2.1 干路交 叉口 前应 设置 干路 交叉口 告知 标志，用 于指 示前方 交叉 路口 形式、交 叉道路 名称、通往方向 等信 息。5.2.2.2 干路交 叉口 告知 标志 宜设 置在距 交叉 口停 止 线 50m 80m 处，宜设 置于 道路 行车方 向的 右上方，版 面应 面对 来车 方向。5.2.2.3 干路交 叉口 告知 标志 宜采 用悬臂 式支 撑结 构。DB12/T 947 2020 6 5.2.2.4 干路交 叉口 告知 标志 白色 底边信 息为 当前 相交 道路 名称。白色 底边 中的 箭头 指向，应根 据实际情况 与道 路走 向相 对应，可不 标注，见 图1。（a）（b）（c）图1 干路交 叉口 告知 标志 5.2.3 支路交 叉口 告知 标志 5.2.3.1 支路交 叉口 前应 设置 支路 交叉口 告知 标志，用 于指 示前方 交叉 道路 名称。5.2.3.2 支路交 叉口 告知 标志 宜设 置在距 交叉 口停 止 线 30m 50m 处，宜设 置于 道路 行车方 向的 右上方，版 面应 面对 来车 方向。5.2.3.3 支路交 叉口 告知 标志 宜采 用悬臂 式支 撑结 构，宜与 禁令标 志、指示 标志、支 路网指 路标志 等合杆设 置。5.2.3.4 支路交 叉口 告知 标志 为当 前相交 道路 名称。标 志中 的箭头 指向，应 根据 实际 情况与 道路 走向相对应，可 不标 注，见图 2。（a）（b）图2 支路交 叉口 告知 标志 5.2.4 交叉口 分车 道告 知标 志 5.2.4.1 当交叉 口进 口道 车道 数大 于等 于 3 条 车道 时，应设 置交叉 口分 车道 告知 标志。当交 叉口 间距小于等 于300m 时，宜 单独 设置交 叉口 分车 道告 知标 志；当交 叉口 间距 大于300m 时，可 分开 设置 车道 行驶方向 标志 与交 叉口 告知 标志。5.2.4.2 交叉口 分车 道告 知标 志宜 设置在 距交 叉口 导向 车道 前的适 当位 置，宜采 用悬 臂式支 撑结 构。5.2.4.3 交叉口 分车 道告 知标 志白 色底边 信息 应为 当前 相交 道路名 称，白色 底边 中的 箭头指 向，应根据实际 情况 与道 路走 向相 对应，可不 标注，见图 3。（a）（b）（c）图3 交叉口 分车道 告知 标志 5.3 地点距 离标 志 DB12/T 947 2020 7 5.3.1 指示前 方所 要经 过的 城市 重要地 区、旅游 区、重要 交通枢 纽、重要 道路 名称 和距离，可 设置 地点距离 标志。5.3.2 地点距 离标 志宜 设置 在交 叉口下 游或 路段 的适 当位 置，宜 采用 悬臂 式支 撑结 构。5.3.3 地点距 离标 志的 信息 应由 近及远，按 自上 而下 的顺 序排列，宜 设置 三条 信息，白色 底边 信息 应为当前 道路 名称，见 图4。（a）（b）图4 地点距 离标 志 5.4 立体交 叉告 知标 志 5.4.1 基本要 求 城市立 交桥 应设 置立 体交 叉告知 标志。立 体交 叉告 知标志 分为 立交 桥告 知标 志和匝 道告 知标 志。5.4.2 立交桥 告知 标志 5.4.2.1 设置在 立交 桥前 适当 位置，用于 指示 立交 形式 及通 达主要 道路 名称 等信 息，宜采用 悬臂 式支撑结构。5.4.2.2 立交桥 告知 标志 白色 底边 信息应 为当 前相 交道 路名 称 或桥 梁名 称，见图 5。（a）（b）图5 立交桥 告知 标志 5.4.3 匝道告 知标 志 5.4.3.1 设置在 互通 式立 交桥 匝道 入口处，指 示通 达主 要道 路及 地 点的 名称、距 离及 连接的 道路 名称等信息，宜 采用 悬臂 式或 柱式支 撑结 构。5.4.3.2 匝道告 知标 志白 色底 边信 息应为 匝道 连接 的道 路名 称，见 图6。DB12/T 947 2020 8（a）（b）（c）图6 匝道告 知标 志 5.5 街道名 称标 志、桥梁 名称 标志 5.5.1 城市道 路宜 设置 街道 名称 标志，街道 名称 标志 宜设 置在交 叉口 下 游 30m 处，位于车 行道 上方 或右侧，面向 来车 方向。5.5.2 街道名 称标 志版 面中，左 上角的 箭头 指向 道路 前方 的方向，文 字应 按自 左至 右或自 上至 下的 方式排列，文 字排 列应 保证 路名易 于识 认，见图 7。（a）（b）图7 街道名 称标 志 5.5.3 城市桥 梁宜 设置 桥梁 名称 标志，桥 梁名 称标 志设 置 在立交 桥、跨 河桥、跨线 桥 的上桥 处及 桥上。5.5.4 桥梁名 称标 志版 面文 字宜 采用竖 排，并标 识桥 梁所 在位置，见 图8。图8 桥梁名 称标 志 5.5.5 街道名 称标 志和 桥梁 名称 标志宜 与标 志牌、信 号灯 等合杆 设置，宜 采用 附着 式或柱 式支 撑 结 构。6 快速路 指路 标志 6.1 一般规 定 DB12/T 947 2020 9 6.1.1 城市快 速路 必须 设置 快速 路指路 标志，设 置在 快速 路主路 和匝 道上 的标 志不 得相互 影响。6.1.2 单独设 置在 主干 路、次干 路或支 路上 的快 速路 指路 标志，应采 用快 速路 指路 标志相 同颜 色。无条件单 独设 置时，可 与一 般道路 指路 标志 套用。6.1.3 若快速 路路 名作 为专 有名 词，被 标识 在主 干路、次 干路或 支路 上的 指路 标志 版面上 时，快速 路路名也 应采 用绿 底、白字。6.2 入口预 告标 志 6.2.1 快速路 入口 附近 的主 干路、次干 路、支路 或交 叉口 处应设 置入 口预 告标 志。6.2.2 入口预 告标 志应 按预 告距 离由远 及近，依次 分为邻 近路网 交叉 口预 告、500m 和 200m 入 口预 告、连接线 交叉 口预 告，见图 9。（a）（b）图9 入口预 告标 志 6.2.3 入口预 告标 志宜 采用 悬臂 式或柱 式支 撑结 构。6.3 入口标 志 6.3.1 在快速 路入 口，需要 告知 前方快 速路 道路 或立 交桥 名称时，应 设置 入口 标志。6.3.2 入口标 志应 设置 于快 速路 入口端 部，应结 合经 过选 取的快 速路 交通 管理 信息，一并 设置 于快 速路入口 端部。6.3.3 入口标 志的 版面 信息 应与 入口预 告标 志一 致，见图10。（a）（b）图10 入口标 志 6.3.4 入口标 志宜 采用 悬臂 式或 柱式支 撑结 构。6.4 地点距 离标 志 6.4.1 在快速 路上，当 需要 提供 车辆在 当前 路网 或行 驶道 路中相 对位 置信 息，并预 告快速 路前 方所 要经过的 重要 出口、立 交桥、地点 的名 称和 距离 时，应设置 地点 距离 标志。DB12/T 947 2020 10 6.4.2 快速路 入口 之间 的距 离大 于 2km 小于 等 于10km 时，应设置 地点 距离 标志。地 点距离 标志 宜设 置于快速 路互 通式 立体 交叉 或入口 加速 车道 渐变 段终 点以 后 1km 以上 路段 的合 适位置 处。6.4.3 地点距 离标 志中 目的 地信 息应选 用重 要地 名、交通 枢纽信 息、高速 公路、旅 游区、重要 公共 设施等地 点名 称。6.4.4 地点距 离标 志宜 设置 三条 信息，地点 信息 由近 及远 按自上 而下 的顺 序排 列，信息的 选取 应符 合GB 51038 要求，见 图11。图11 地点距 离标 志 6.5 路名 标 志、桥梁 名称 标志 6.5.1 当快速 路主 路上 需提 示、确认当 前行 驶的 快速 路名 称或桥 梁名 称时，宜 设置 路名标 志或 桥梁 名称标志。6.5.2 路名标 志用 于指 示城 市快 速路的 名称，设 置于 城市 快速路 入口 加速 车道 渐变 段终点 处，也可 在快速路 主线 上重 复设 置，见图 12。图12 路名标 志 6.5.3 桥梁名 称标 志用 于指 示城 市快速 路桥 梁的 名称，设 置于城 市快 速路 桥梁 的上 桥处或 桥上，见 图13。图13 桥梁名 称标 志 6.5.4 路名标 志和 桥梁 名称 标志 宜采用 附着 式或 柱式 支撑 结构，宜结 合地 理方 向标 志、限 速标 志或 辅助标志 合并 设置。6.6 出口预 告标 志 6.6.1 快速路 出口 应设 置出 口预 告标志，出 口预 告标 志用 于预告 出口 连接 的道 路名 称、可 到达 的重 要道路及 重要 地点 名称 等，见图 14。DB12/T 947 2020 11（a）（b）（c）图14 出口预 告标 志 6.6.2 出口预 告标 志应 分级 设置，应选 用距 基准 点 前 2km、1km、500m、200m 及 基准 点 位置设 置出 口预告标志。6.6.3 当相邻 的出 口间 距小 于 2km 时，应至 少设 置两 级预 告。6.6.4 出口预 告标 志宜 采用 悬臂 式或柱 式支 撑结 构。6.7 出口标 志 6.7.1 出口标 志用 于指 示城 市快 速路出 口名 称和 方向，设 置于出 口分 岔点 端部，宜 采用悬 臂式 或柱 式支撑结 构。6.7.2 出口标 志指 示内 容应 与出 口预告 标志 中所 传达 的信 息连续、一 致，见图 15。（a）（b）图15 出口标 志 6.8 地点、方向 标志 6.8.1 当需要 分别 指示 快速 路两 个不同 行驶 方向 的相 关信 息时，应设 置地 点、方向 标志，见图 16。（a）（b）图16 地点、方向 标志 6.8.2 地点、方 向标 志设 置在 快 速路匝 道分 岔点 端部，通 常设置 两块 版面，宜采 用 双悬臂 式支 撑结 构。6.8.3 地点、方向 标志 设置 在快 速路出 入口 处时，其 版面 内容应 与出 入口 预告 标 志 的信息 相对 应。DB12/T 947 2020 12 6.9 快速路 立交 桥告 知标 志 6.9.1 快速路 立交 桥应 设置 快速 路立交 桥告 知标 志。快速 路立交 桥告 知标 志用 于指 示前方 立交 的形 式及通达 的主 要道 路名 称等 信息，见图 17。图17 快速路 立交 桥告 知标 志 6.9.2 快速路 立交 桥告 知标 志设 置于快 速路 立交 桥 前 适当 位置，宜采 用悬 臂式 支撑 结构。7 重要地 点及 旅游 区标 志 7.1 一般规 定 7.1.1 重要地 点及 旅游 区标 志宜 与指路 标志 套用 设置，可 单独设 置。其设 置不 得影 响交叉 口指 路标 志的设置，并 应与 指路 标志 相互配 合、相互 补充。7.1.2 重要地 点及 旅游 区中 文名 称超 过 6 个 字时 或套 用于 指路标 志时 宜采 用简 称。英文名 称应 小写，首字母 大 写，英 文名 称超 过中文 名称 长度 时可 按照 英文惯 例缩 略简 写。7.1.3 重要地 点及 旅游 区标 志的 尺寸、文字 和图 形符 号应 符合本 规范 和 GB 5768 的 规定。7.1.4 重要地 点及 旅游 区标 志最 多可设 置三 条信 息。距离 标志和 方向 距离 标志 的信 息应由 近及 远，按照自上 而下 的顺 序排 列；方向标 志按 自上 而下 依次 为左转、直 行、右转 的顺 序。7.1.5 标志版 面中 的图 形符 号应 符合 GB 51038 的要求，高 度宜采 用字 高 的1.2 倍 1.5 倍。7.2 距离标 志 7.2.1 当在快 速路 上，需预 告前 方所要 经过 的重 要地 点及 旅游区 时，宜设 置距 离标 志，见 图 18。（a）（b）图18 距离标志 7.2.2 距离标 志宜 设置 在快 速路 路段上，宜 采用 悬臂 式或 柱式支 撑结 构。7.3 方向距 离标 志 DB12/T 947 2020 13 7.3.1 当一般 道路 交叉 口前，需 要告知 重要 地点 及旅 游区 的行驶 方向，且 当前 地点 与重要 地点 及旅 游区的距 离大 于500m 时，应 设置方 向距 离标 志，见图 19。（a）（b）（c）（d）图19 方向距 离标 志 7.3.2 方向距 离标 志宜 套 用 于交 叉口告 知标 志，单独 设置 时，宜 设置 在交 叉口 告知 标志上 游，宜采 用悬臂式 或柱 式支 撑结 构。7.4 方向标 志 7.4.1 当快速 路出 口前 需要 告知 重要地 点及 旅游 区的 行驶 方向时，应 设置 方向 标志，见 图20。（a）（b）（c）图20 方向标 志 7.4.2 当一般 道路 交叉 口前，需 要告知 重要 地点 及旅 游区 的行驶 方向，且 当前 地点 距离重 要地 点及 旅游区的 距离 小 于500m 时，应设置 方向 标志。7.4.3 方向标 志宜 套用 于快 速路 出口标 志或 一般 道路 交叉 口告知 标志，单 独设 置时，宜设 置在 快速 路出口基 准点 预告 标 志 或交 叉口告 知标 志上 游，宜采 用悬臂 式或 柱式 支撑 结构。7.5 到达标 志 7.5.1 到达标 志用 于指 示重 要地 点及旅 游区 的入 口或 停车 场的位 置，见图 21。DB12/T 947 2020 14（a）（b）（c）（d）图21 到达标 志 7.5.2 到达标 志设 置在 重要 地点 及旅游 区的 入口 或停 车场 附近，宜采 用附 着式 或柱 式支撑 结构。8 慢行交 通指 引标 志 8.1 一般规 定 8.1.1 慢行交 通指 引标 志服 务于 步行及 非机 动交 通参 与者，为步行 及非 机动 交通 参与 者提供 道路 名称、重要区 域及 旅游 区等 信息。8.1.2 慢行交 通指 引标 志分 为两 类，分 别为 支路 网指 路标 志和地 点指 引标 志。8.2 支路网 指路 标志 8.2.1 支路网 指路 标志 宜设 置于 支路交 叉口 前 30m 处，用 于指示 附近 道路 名称、方 向和距 离等 信息。8.2.2 支路网 指路 标志 应采 用附 着式或 柱式 支撑 结构，宜 与其他 设施 合杆 设置，见 图22。图22 支路网 指路 标志 8.3 地点指 引标 志 8.3.1 地点指 引标 志用 于指 示重 要地点 及旅 游区 的名 称和 方向，见图 23。（a）（b）（c）（d）图23 地点指 引标 志 8.3.2 重要地 点及 旅游 区附 近的 公共交 通枢 纽应 设置 地点 指引标 志，采用 柱式 支撑 结构。DB12/T 947 2020 15 9 特色标 志 9.1 特色标 志用 于提 醒道 路交 通安全。9.2 特色标 志宜 设置 于悬 臂 式 交通指 引标 志背 面。9.3 设置于 一般 道路 的特 色标 志，标 志牌 版面 分为 上下 两部分，上 部分 为图 形区，颜色 为蓝 底白 字白图形；下部 分为 文字 区，颜色为 白底 蓝字。设 置于 快速路 上的 特色 标志，标 志版面 为绿 底白 字白 图 形，见图 24。（a）一般 道路 特色 标志（b）快速 路特 色标志 图24 特色标 志 9.4 特色标 志版 面尺 寸与 悬臂 式指路 标志 的尺 寸相 同。DB12/T 947 2020 16 A A 附 录 A（资料 性附 录）交通指 引标 志制 作图 示例 交通指引 标 志制 作图 示例 见图A.1 图A.47，单位 均 为厘米。图A.1 干路交 叉口 告知 标志（a）图A.2 干路交 叉口 告知 标志（b）DB12/T 947 2020 17 图A.3 干路交 叉口 告知 标志（c）图A.4 支路交 叉口 告知 标志（a）图A.5 支路交 叉口 告知 标志（b）DB12/T 947 2020 18 图A.6 交叉口 分车 道告 知标 志（a）图A.7 交叉口 分车 道告 知标 志（c）DB12/T 947 2020 19 图A.8 地点距 离标 志（a）图A.9 地点距 离标 志（b）DB12/T 947 2020 20 图A.10 立交桥 告知 标志（a）图A.11 立交桥 告知 标志（b）DB12/T 947 2020 21 图A.12 匝道告 知标 志（a）图A.13 匝道告 知标 志（b）DB12/T 947 2020 22 图A.14 匝道告 知标 志（c）图A.15 街道名 称标 志（a）DB12/T 947 2020 23 图A.16 街道名 称标 志（b）图A.17 桥梁名 称标 志 DB12/T 947 2020 24 图A.18 入口预 告标 志（a）图A.19 入口预 告标 志（b）DB12/T 947 2020 25 图A.20 入口标 志（a）图A.21 入口标 志（b）DB12/T 947 2020 26 图A.22 地点距 离标 志 图A.23 路名标 志 DB12/T 947 2020 27 图A.24 桥梁名 称标 志 图A.25 出口预 告标 志（a）DB12/T 947 2020 28 图A.26 出口预 告标 志（b）图A.27 出口标 志（a）DB12/T 947 2020 29 图A.28 出口标 志（b）图A.29 地点、方向 标志（a）DB12/T 947 2020 30 图A.30 地点、方向 标志（b）图A.31 快速路 立交 桥告 知标 志 DB12/T 947 2020 31 图A.32 距离标 志（a）图A.33 距离标 志（b）DB12/T 947 2020 32 图A.34 方向距 离标 志（a）图A.35 方向距 离标 志（b）DB12/T 947 2020 33 图A.36 方向距 离标 志（c）图A.37 方向距 离标 志（d）DB12/T 947 2020 34 图A.38 方向标 志（a）图A.39 方向标 志（b）DB12/T 947 2020 35 图A.40 方向标 志（c）图A.41 到达标 志（a）DB12/T 947 2020 36 图A.42 到达标 志（d）图A.43 支路网 指路 标志 DB12/T 947 2020 37 图A.44 地点指 引标 志（a）图A.45 地点指 引标 志（d）DB12/T 947 2020 38 图A.46 一般道 路特 色标 志 图A.47 快速路 特色 标志 DB12/T 947 2020 39 B B 附 录 B（资料 性附 录）交通指 引标 志位 置示 例 交通指引 标志 位置 示 例见 图B.1 图B.7。图B.1 支路交 叉口 指路 标志 位置 示例图 图B.2 干路交 叉口 指路 标志 位置 示例 图a DB12/T 947 2020 40 图B.3 干路交 叉口 指路 标志 位置 示例 图b 图B.4 有中央 分隔 带的 干路 交叉 口指路 标志 位置 示例 图 DB12/T 947 2020 41 图B.5 快速路 入口 标志 位置 示例 图 图B.6 快速路 出口 标志 位置 示例 图 DB12/T 947 2020 42 图B.7 快速路 互通 式立 交桥 出口 标志位 置示 例图 DB12/T 947 2020 43 C C 附 录 C（资料 性附 录）交通指 引标 志常 用名 词中 英文对 照 表C.1 交通指 引标 志常 用名 词中 英文对 照 序号 中文 英文 1 环路 Ring Road 2 高速 Expressway（Expwy）3 公路 Highway 4 路 Road（Rd）5 大道 Avenue（Ave）或 Road（Rd）6 街、大街 Street（St）7 桥、大桥 Bridge 8 机场 Airport 9 火车站 Railway St
