城市轨道交通安全保护区测量技术规范DB11／T 1715-2020.pdf

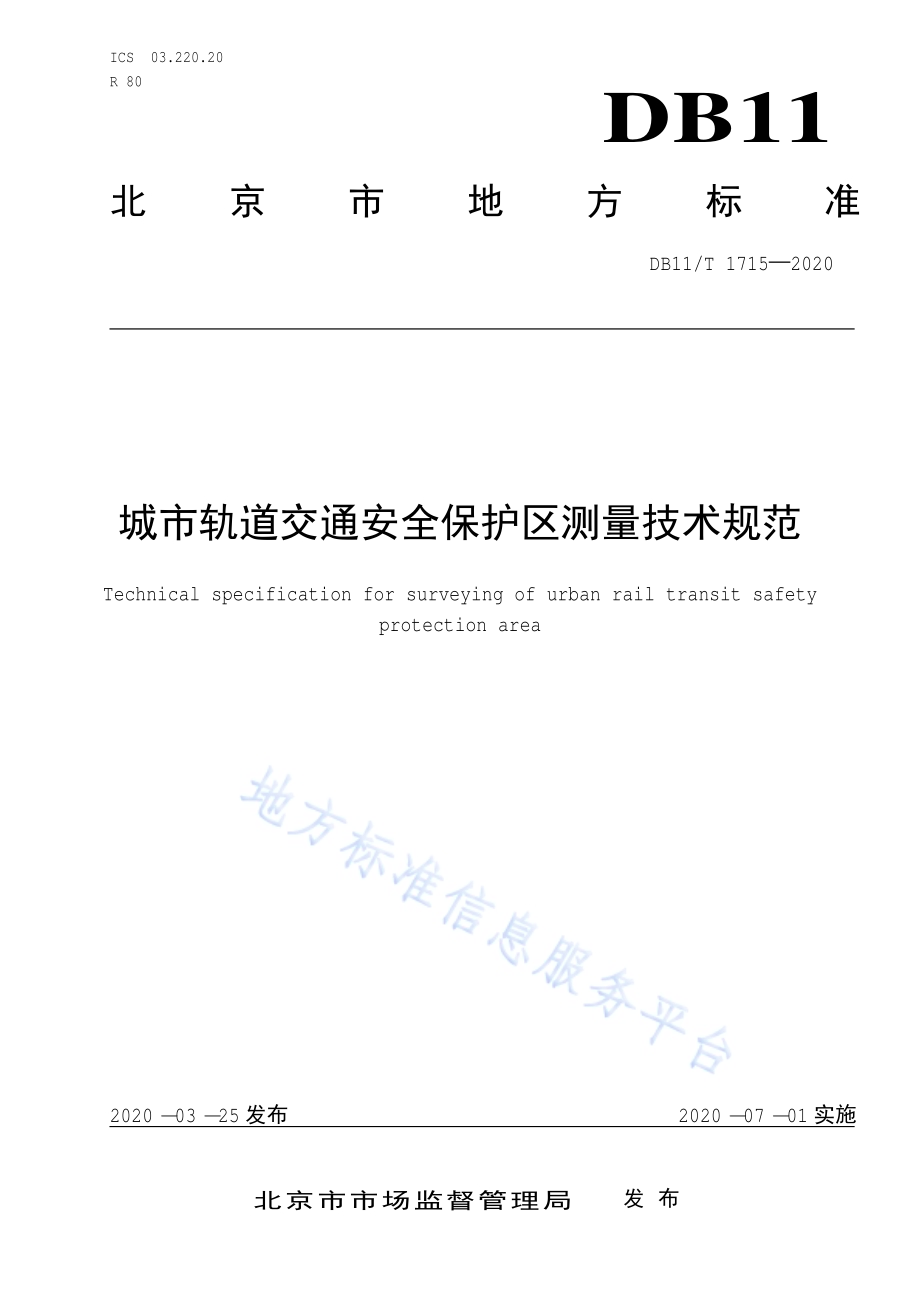

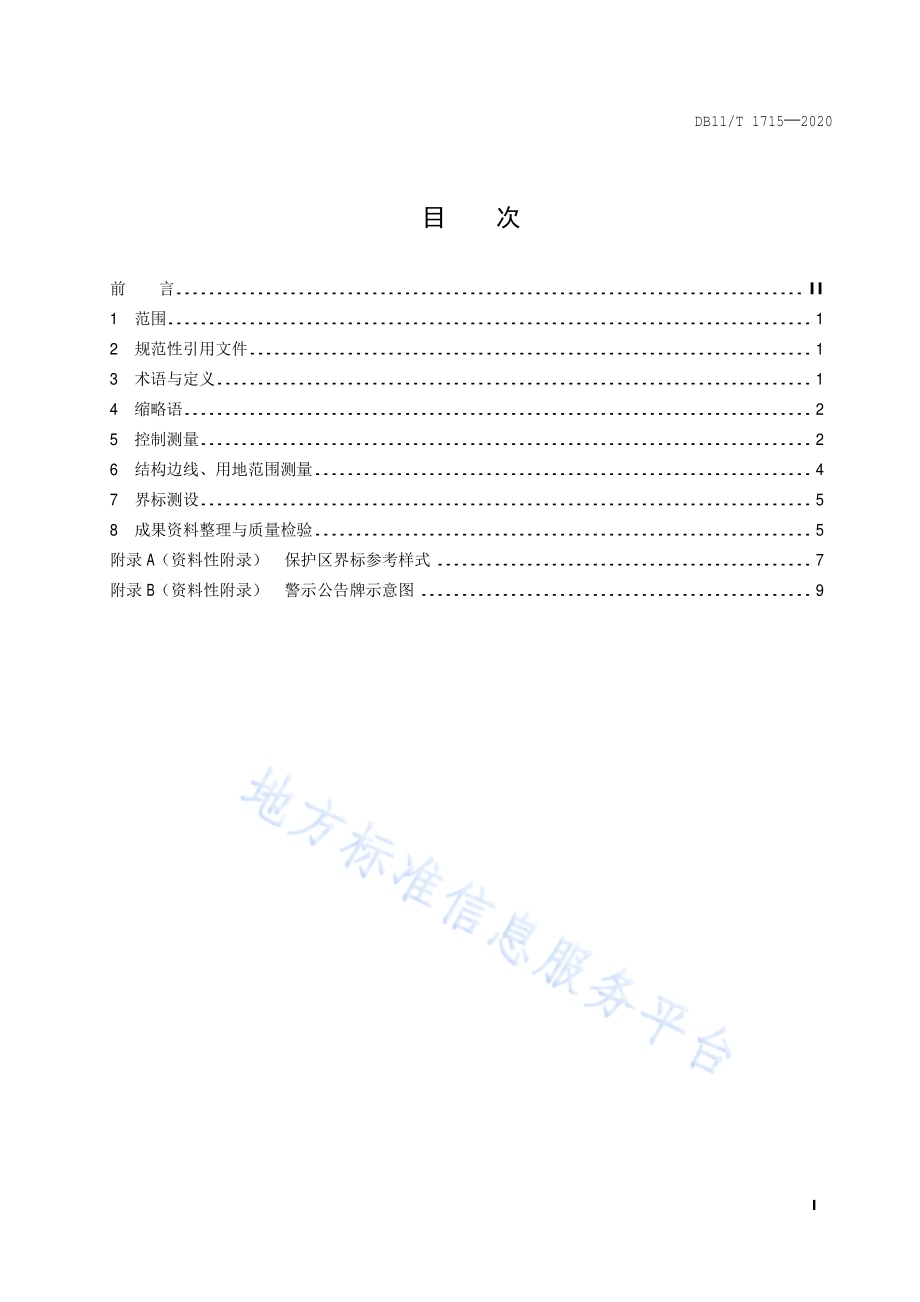

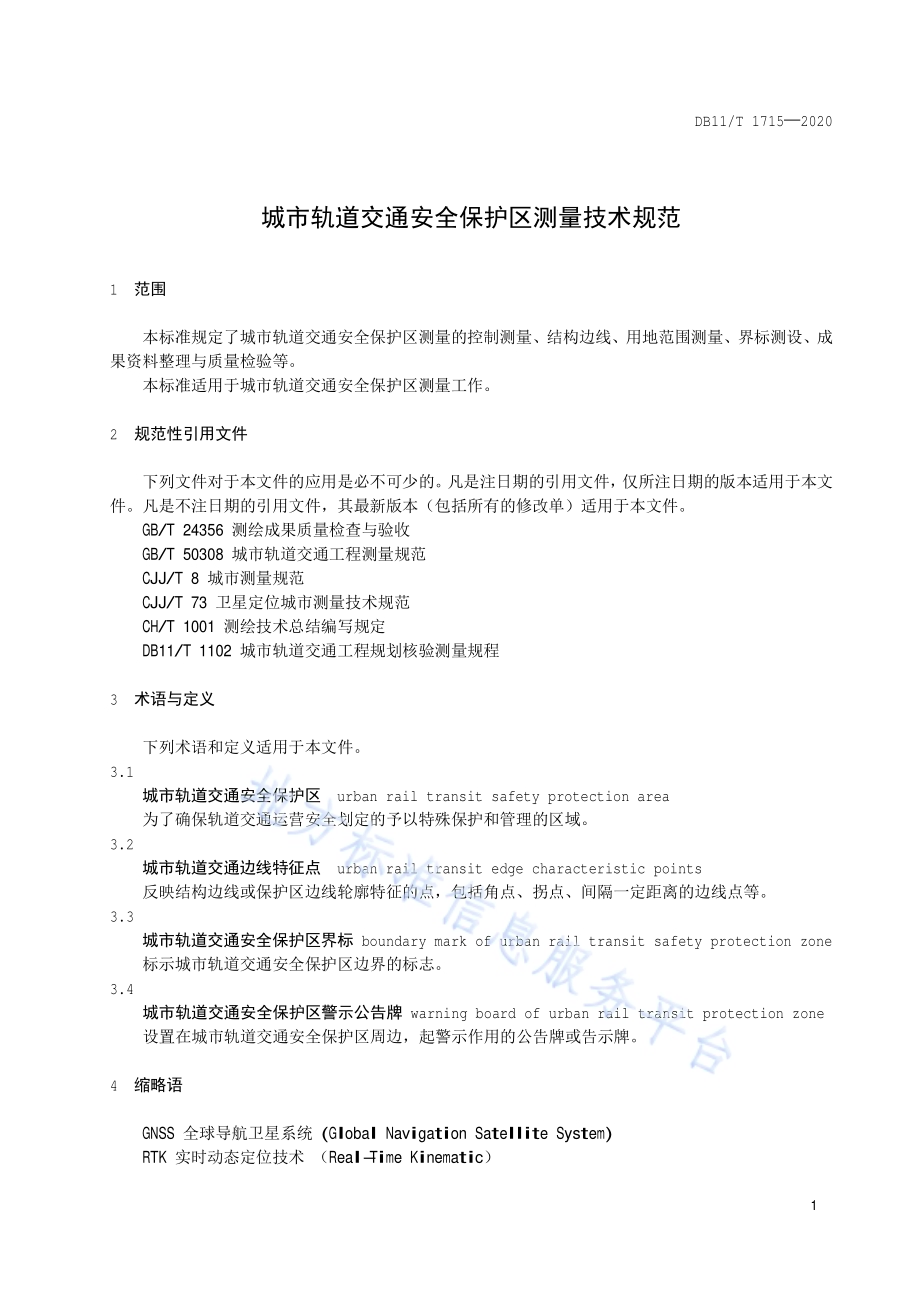

ICS 03.220.20 R 80 DB11 北京市地方标准 DB11/T 1715 2020 城市轨道交通安全保护区测量技术规范 Technical specification for surveying of urban rail transit safety protection area 2020-03-25发布 2020-07-01实施 北京市市场监督管理局 发布 DB11/T 1715 2020 I 目 次 前 言.II 1 范围.1 2 规范性引用文件.1 3 术语与定义.1 4 缩略语.2 5 控制测量.2 6 结构边线、用地范围测量.4 7 界标测设.5 8 成果资料整理与质量检验.5 附录 A（资料性附录）保护区界标参考样式.7 附录 B（资料性附录）警示公告牌示意图.9 DB11/T 1715 2020 II 前 言 本标准按照 GB/T1.1 2009给出的规则起草。本标准由北京市交通委员会提出并归口。本标准由北京市交通委员会组织实施。本标准起草单位：北京城建勘测设计研究 院有限责任 公 司、北京 中天路 通 工程 勘测 有限 公 司、中兵 勘 察 设计研究 院有限 公 司、建设 综合 勘 察 研究设计 院有限 公 司、北京市勘 察 设计研究 院有限 公 司、北京建 筑大学、北京市地 铁运营有限 公 司、北京京 港 地 铁有限 公 司、北京城市 快轨 建设 管 理 有限 公 司。本标准 主要 起草 人：马海志、李丞鹏、李响、董品贵、宋超、赵力、羊远新、陈大勇、陈俊海、汤发树、刘奂遐、王思锴、刘兵、马全明、张蕴明、杨微波、王尚、韩志晟、张伟、杜明 义、邱东伟、王宁、张振营、张跃龙、付超、王罡、李强、刘 通、陈艳红、刘君伟、庞雷、姚陪军、孙愿平、张立伟、王珍、任小强、孟勇飞。DB11/T 1715 2020 1 城市轨道交通安全保护区测量技术规范 1 范围 本标准规定 了 城市 轨 道 交通 安 全 保护区测量的控制测量、结构边线、用地范围测量、界标测设、成果资料整理与质量检验 等。本标准 适 用 于 城市 轨 道 交通 安 全 保护区测量 工 作。2 规范性引用文件 下列 文件 对于 本文件的 应 用 是必不可少 的。凡是注日期 的引用文件，仅所注日期 的 版 本 适 用 于 本文件。凡是不注日期 的引用文件，其最 新 版 本（包括所 有 的 修改 单）适 用 于 本文件。GB/T 24356 测 绘 成果质量检 查 与验 收 GB/T 50308 城市 轨 道 交通 工程 测量规范 CJJ/T 8 城市测量规范 CJJ/T 73 卫星 定位城市测量 技 术规范 CH/T 1001 测 绘技 术 总 结 编写 规定 DB11/T 1102 城市 轨 道 交通 工程 规 划核 验测量规 程 3 术语与定义 下列 术语 和 定义 适 用 于 本文件。3.1 城市轨道交通安全保护区 urban rail transit safety protection area 为 了 确 保 轨 道 交通 运营 安 全 划 定的 予以特殊 保护 和 管 理的区 域。3.2 城市轨道交通边线特征点 urban rail transit edge characteristic points 反映 结构边线 或 保护区边线 轮廓特征 的 点，包括角点、拐点、间隔一 定 距离 的边线 点等。3.3 城市轨道交通安全保护区界标 boundary mark of urban rail transit safety protection zone 标示城市 轨 道 交通 安 全 保护区边界的标 志。3.4 城市轨道交通安全保护区警示公告牌 warning board of urban rail transit protection zone 设 置在 城市 轨 道 交通 安 全 保护区 周 边，起警示 作 用的公告牌 或 告示牌。4 缩略语 GNSS 全 球导航卫星系统(Global Navigation Satellite System)RTK 实 时动态 定位 技 术（Real-Time Kinematic）DB11/T 1715 2020 2 5 控制测量 5.1 一般规定 5.1.1 城市 轨 道 交通 安 全 保护区测量 所采 用的 平 面坐 标 系统应为 北京地 方坐 标 系，采 用的 高 程 系统应为 北京地 方高 程 系。当采 用 其他坐 标 系统和高 程 系统时，应 与北京地 方坐 标 系和高 程 系 建 立 联系。5.1.2 控制测量 分为 地 面 控制测量 和 地 下 控制测量。5.1.3 地 面 控制 网应在 北京市 等级 控制 网 的 基础上，沿 轨 道 交通线 路 走向布 设；地 下 控制 网应以“车站-区 间-车站”为 单 元 分 段 布 设。5.1.4 宜 对 现 有 的城市控制 点和 城市 轨 道 交通地 面 控制 点、地 下 控制 点 的标 石充 分 利 用。5.1.5 控制 点点 位 选 定 后 应 现场做 标 记、绘 制略图。5.2 地面平面控制测量 5.2.1 地 面 平 面 控制 网 宜 采 用 GNSS RTK或导 线测量的 方 法 布 设。5.2.2 控制 点应 选 设 在 交通 便利、坚固稳 定的地 点，应 便 于 埋石 和 观 测，有 利 于联 测 和 扩展，且便 于 保 存，相邻 点间应 通 视。5.2.3 采 用 GNSS RTK测量 方 法进行 地 面 平 面 控制测量 时，GNSS RTK控制测量 等级不应 低 于 三 级，并应 符 合 CJJ/T 73要 求。平 面 控制测量 应 符 合 以下技 术 要 求：a)GNSS RTK 平 面 测量 精度各 等级 的 技 术 要 求 应 符 合 表 1的 要 求：表 1 GNSS RTK平面测量技术要求 等级 相邻 点间距离（m）点 位 中 误差（mm）边 长相 对 中 误差 起 算 点 等级 流 动站 到 单 基 准 站间距离（km）测 回数 一级 500 50 1/20000 4 二 级 300 50 1/10000 四 等级以上 6 3 三 级 200 50 1/6000 四 等级以上 6 3 二 级 及 以上 3 b)利 用 RTK测量 方 法 布 设控制 点时，应 符 合 以下 规定：1)视场内障碍物 的 高 度 角不 宜 大 于 15；2)网 络 RTK测量 可不 受 起 算 点等级、流 动站 到 单 基 准 站间距离 的 限 制；3)困难 地区 相邻 点间距离可 缩 短至 2/3，边 长较差 不应 大 于 20mm。c)RTK测量 时，开始 作 业 或 重 新 设 置基 准 站 后，应 至 少在一 个已知 点上 进行 检 核，并 应 符 合 下列规定：1)在 控制 点上 检 核，平 面 位 置 较差 不应 大 于 50mm；2)在 碎部 点上 检 核，平 面 位 置 较差 不应 大 于 图 上 0.5mm。5.2.4 采 用 导 线测量 方 法进行 地 面 平 面 控制测量 时，应布 设成附 合 导 线 或导 线 网，等级不应 低 于 三 级，困难 地区 可以 同 级 附 合 一 次。技 术 要 求见表 2：表 2 导线测量主要技术指标 等级 闭 合 环 或 附 合 导 线 长度（km）平 均 边 长（m）测 距 中 误差（mm）测 角 中 误差（）导 线 全 长相 对 闭 合 差 一级 3.6 300 15 5 1/14000 DB11/T 1715 2020 3 表 2 导线测量主要技术指标（续）等级 闭 合 环 或 附 合 导 线 长度（km）平 均 边 长（m）测 距 中 误差（mm）测 角 中 误差（）导 线 全 长相 对 闭 合 差 二 级 2.4 200 15 8 1/10000 三 级 1.5 120 15 12 1/6000 5.2.5 导 线 宜 布 设成 直伸 等 边 形状，导 线 网 中 结 点 与 高级点间或 结 点 与结 点间 的 导 线 长度 不应 大 于 附 合 导 线规定 长度 的 0.7倍，导 线 相邻 边 长之比 不 宜 大 于 1：3。当 附 合 导 线的边 数 大 于 12条 时，其 测 角精度 应 提 高一 个 等级。5.2.6 当 附 合 导 线 长度短 于 规定 长度 的 1/3时，导 线的 全 长闭 合 差 应在 0.13m之内，导 线的 总 长 和 平 均 边 长 可 放宽至 规定 长度 的 1.5倍，但 其 全 长闭 合 差 应在 0.26m之内。5.2.7 直接利 用 已 有 控制 点时，应 校 核 控制 点 的边 长夹 角等 相 对 关 系，确 定 正 确 后 才能使 用。5.3 地下平面控制测量 5.3.1 地 下 平 面 控制 网应采 用 导 线测量的 方 法 布 设。5.3.2 地 下 平 面 控制测量 宜利 用 已 有 的地 下 施 工 控制 点和 铺 轨 基 标 等作为 起 算 点，当 缺 少 起 算 控制 点 时，应 通 过 联系 测量的 方 法 将 地 面 控制 点 引测 到 地 下。5.3.3 地 下 平 面 控制 网一 般 条 件 下应布 设成附 合 导 线 形 式，困难条 件 下可布 设成 支 导 线 形 式，但 测 站数 不应 超 过 3站。支 导 线 总 长 不 宜 超 过 450m，边 数 不 宜 超 过 4条，最 大 边 长 不 宜 超 过 160m，水 平 角应左、右 角 各观 测 一 测 回，圆 周角 闭 合 差 应在 60之内；第 一站应 观 测 不 同 的起 始 方向，推 算 方 位 角应取 中 数。5.3.4 地 下 平 面 控制测量的 指 标 应 符 合 表 2的规定,根据 区 间 长度选 择 相 应 的 等级。5.4 高程控制测量 5.4.1 高 程 控制测量 宜 采 用 水 准测量、电磁 波 测 距 三 角高 程 测量，也 可采 用 卫星 定位 高 程 测量 方 法。5.4.2 高 程 控制测量 采 用 水 准测量 时应布 设附 合 水 准 路 线，水 准测量的 等级不应 低 于 图 根水 准，水 准测量 技 术 要 求 应 符 合 CJJ/T 8中 关 于 图 根水 准的 要 求：a)图 根水 准测量 可布 设 为 附 合路 线、闭 合 环 或 结 点网；b)附 合路 线 或 闭 合 环 线 长度 不应 大 于 8km，结 点间 路 线 长度 不应 大 于 6km，支 线 长度 不应 大 于 4km；c)应 使 用 不 低 于 DS10级 的 水 准 仪，并 应 按 中 丝读 数法 单 程 观 测，支 线 应 往返 测，路 线 闭 合 差 应在 40 mm之内。5.4.3 高 程 控制测量 采 用 电磁 波 测 距 三 角高 程 测量 方 法 时，三 角高 程 的 路 线 长度 不应 大 于 4km，测 距 边 长 不应 大 于 500m，技 术 要 求 应 符 合 CJJ/T 8中 三 角高 程 测量的 要 求。技 术 要 求见表 3：表 3 电磁波测距三角高程测量主要技术指标 垂 直 角 观 测 仪器类型 对向 观 测测 回数 垂 直 角 较差 与 指 标 差较差（）测 距 仪器、方 法 与测 回数 对向 观 测 高 差较差（mm）附 合路 线 闭 合 差（mm）三 丝 法 中 丝 法 DJ2 1 2 10 II级、单 程、1 60 D 30L 5.4.4 高 程 控制测量 采 用 卫星 定位 高 程 测量 方 法 时，应 按照 CJJ/T 73中 图 根 等级 的 相关 技 术 要 求进 行 作 业。6 结构边线、用地范围测量 DB11/T 1715 2020 4 6.1 一般规定 6.1.1 城市 轨 道 交通 运营 线 应 进行 地 面 线、高 架 线、地 下 线的结构边线 特征点 测量，车 辆 基 地 应 进行用地范围测量。6.1.2 特征点间距不应 大 于 100m。6.1.3 结构边线、用地范围 特征点坐 标 相 对于 邻 近 控制 点 的 点 位 中 误差 应在 50mm之内。6.2 测量方法 6.2.1 特征点 测量 可采 用 极 坐 标 法、GNSS RTK法、三 维激光扫描、钢尺 量 距或 手持 测 距 仪 测 距等方 法。6.2.2 特征点 测量 应 符 合 下列 规定：a)采 用 极 坐 标 法、GNSS RTK方 法 时，应 满足 CJJ/T 8中 碎部 点 测量的 相关 规定。b)使 用 钢尺 量 距或 手持 测 距 仪 测 距时，应采 用单 程 双 次 测量的 方 法，两 次 量 距 较差 应在 20mm之内，成果 取 用 平 均 值。c)采 用 三 维激光扫描 方 法 时，所 获得扫描 点 云 的 特征点间距 中 误差 应不 大 于 15mm、点 位 相 对于临近 控制 点 中 误差 应不 大 于 30mm、最 大 点间距应不 大 于 10mm。6.3 地面运营线、车辆基地 6.3.1 地 面 运营 线结构边线 现状 测量 包括：车站、附 属 设施 及 区 间 路 基 外 部 轮廓 线的测量。6.3.2 应对 地 面车站、地 面 附 属 设施结构 外 部 轮廓 线的 特征点 进行 测量。6.3.3 应对 地 面 区 间 路 基 边线的 特征点 进行 测量，应对车 辆 基 地用地范围的 特征点 进行 测量。6.4 高架运营线 6.4.1 高 架 运营 线结构边线测量 包括车站、附 属 设施 及 区 间 结构 外 部 轮廓 线的测量。6.4.2 应对高 架 车站、附 属 设施结构 外 部 轮廓 线 在 地 面 投影 的 特征点 进行 测量。6.4.3 应对高 架 区 间 桥梁 边线的 特征点 进行 测量。6.5 地下运营线 6.5.1 地 下 运营 线结构边线测量 包括：车站、区 间 及 附 属 设施 内部 轮廓 线的测量 及 结构边线的 推 算。6.5.2 应对 地 下车站、地 下 附 属 设施结构 内部 轮廓 线的 特征点 进行 测量。6.5.3 应对 地 下 区 间 隧 道 结构 内部 轮廓 线的 特征点 进行 测量。6.5.4 地 下 运营 线结构边线 根据 内 轮廓 测量成果 和 结构 厚 度 推 算 得 出，结构 厚 度宜 根据 设计、竣 工 等 资料 确 定。7 界标测设 7.1 一般规定 7.1.1 安 全 保护区边界线由结构 外 边线与 安 全 保护区范围 推 算 得 出。7.1.2 相邻 不 同部 位 安 全 保护区边线出 现 交 叉、重 叠 时，取 最 大 范围边线 作为安 全 保护区边线。7.1.3 界标测量 平 面点 位 中 误差 不应 大 于 100mm，高 程中 误差 不应 大 于 100mm；警示公告牌测量 平 面点 位 中 误差 不应 大 于 200mm。7.1.4 界标 点应 做到 醒目、易 于 辨识。7.2 安全保护区范围 DB11/T 1715 2020 5 下列 范围 为安 全 保护区：a)出 入 口、通 风亭、冷却塔、主 变电 所和 残疾 人 直 升电梯 等 建 筑 物、构 筑 物 结构 外 边线 外侧 10米 内；b)地 面车站和 地 面 线 路、高 架 车站和高 架 线 路 结构、车 辆 基 地用地范围 外 边线 外侧 30米 内；c)地 下车站 与 隧 道 结构 外 边线 外侧 50米 内；d)轨 道 交通 过湖、过河隧 道和 桥梁 结构 外 边线 外侧 100米 内。7.3 界标点位选 取 7.3.1 应在 保护区边线的 主要 特征点 设 置 界标。7.3.2 界标 间隔 宜 为 50m，可 根据 实地 条 件 进行 适当 调 整。7.3.3 安 全 保护区边线 横跨 道 路、桥梁、河 流、铁路 等时，跨 度 大 于 20m的，应在 两端 各埋 设 1个 界标；跨 度 小 于 20m的，应在一 端 埋 设 1个 界标。7.4 界标测设方法 7.4.1 界标 放 样 宜 采 用 全 站 仪极 坐 标 法、GNSS RTK方 法进行。7.4.2 界标 须 采 用 可 靠 方 式 进行固 定，界标 埋 设 后 应 能够 长 期 保 存、不 易破坏。7.4.3 界标 形 式 一 般 分为 地 面 标 志 牌、地 面 标 志 桩（样式 可 参考附录 A），特殊 情况 也 可采 用 其他 形 式，如挂 式标 志 牌 等。界标 埋 设 后，应采 集 界标 点 的 平 面坐 标 和高 程。7.5 警示公告牌设 立 7.5.1 城市 轨 道 交通 安 全 保护区 内宜 设 立 警示公告牌。7.5.2 警示公告牌 应 设 立 在 人 群 易 见 的 醒目 位 置 处，通 常 设 立 于车站 附 近 及 区 间沿 线 每 隔 1-2公 里处。7.5.3 警示公告牌样式 可 参考附录 B。7.5.4 警示公告牌设 置 后 应 测量 其 中 心 位 置坐 标。8 成果资料整 理与 质 量 检验 8.1 一般规定 8.1.1 城市 轨 道 交通保护区测量成果 应 满足 合 同、技 术设计 书 及 有 关 技 术标准的 要 求。8.1.2 测量成果资料 应分 类 整理，内 容齐 全、正 确，条 理 清晰。8.1.3 测量成果质量检验 应 按 GB/T 24356相关 要 求 执 行。不 合 格 的测量成果 经 整 改 后，应 重 新 进行 检查 验 收。8.2 成果资料整 理 城市 轨 道 交通保护区界标 及 警示公告牌测量结 束 后，应 提交 下列 成果：a)技 术设计 书；b)技 术 总 结 报 告：1)文 字 总 结；2)测量成果；3)坐 标 和高 程 起 算数 据；4)控制测量成果 表、控制 网 图；5)结构边线、用地范围测量成果；DB11/T 1715 2020 6 6)界标 及 警示公告牌测量成果、平 面 位 置分布 图；7)测量 原 始记 录、计 算 资料；8)质量控制、质量检 查 记 录；9)测量单位质量检 查 报 告。c)附件：1)委 托书、合 同 书 或 任 务书；2)设计、施 工 相关 资料；3)坐 标 和高 程 起 算数 据 的 来源证 明；4)仪器 检定 证书。DB11/T 1715 2020 7 A（资料性附录）保护区标 志 参考样式 附 录 A（资料 性 附录）保护区界标 参考样式 A.1 地面标 志 牌 样式 地 面 标 志 牌样式参 见 图 A.1。图 A.1 地面标 志 牌示 意图 地 面 标 志 牌规 格 见表 A.1。表 A.1 地面标 志 牌规 格 表 序号 名称 规 格 备 注 1 材 质 不 锈 钢，厚 度 不 小 于 0.9mm 2 尺 寸 直 径 100mm，高 度 25mm 边 缘 向下反 扣 3“下 有 地 铁”、“严禁擅自 施 工”字 样 字体：微 软雅黑 颜色：黑色(C0、M0、Y0、K100)4“联系 电 话”字 样 字体：微 软雅黑 颜色：黑色 5 箭头 颜色：红 色(C0、M100、Y100、K0)DB11/T 1715 2020 8 A.2 地面标 志桩样式 地 面 标 志 桩 样式参 见 图 A.2。图 A.2 地面标 志桩 示 意图 地 面 标 志 桩 规 格 见表 A.2。表 A.2 地面标 志桩 规 格 表 序号 名称 规格 备注 1 材 质 玻璃 钢 2 尺 寸 150mm*150mm*600mm（长*宽*露 出地 面高），埋 深 不 小 于 50mm 3“下 有 地 铁”、“严禁擅自 施 工”字 样 字体：微 软雅黑 颜色：红 色(C0、M100、Y100、K0)4“联系 电 话”字 样 字体：微 软雅黑 颜色：红 色(C0、M100、Y100、K0)5 箭头 颜色：红 色(C0、M100、Y100、K0)DB11/T 1715 2020 9 附 录 B（资料 性 附录）警示公告牌示 意图 B.1警示公告牌 样式 警示公告牌样式参 见 图 B.1。图 B.1 警示公告牌示 意图 警示公告牌规 格 见表 B.1。表 B.1 警示公告牌规 格 表 序号 名称 规格 备注 1 面 板材 质 不 锈 钢，厚 度 不 小 于 1.35mm 2 面 板 尺 寸 不 小 于 1m*0.7m（长*宽）3 立 柱材 质 不 锈 钢，壁 厚 不 小 于 1mm 4 立 柱 尺 寸 直 径：不 小 于 76mm 高 度：不 小 于 2.5m，埋 深 不 小 于 0.5m 5 面 板底色 颜色：蓝色(C100、M60、Y0、K0)6 字体 字体：微 软雅黑 颜色：白色(C0、M0、Y0、K0)7 安 装 方 式 面 板 四 周 折 边，面 板 与 立 柱 采 用 抱箍 方 式 连 接
