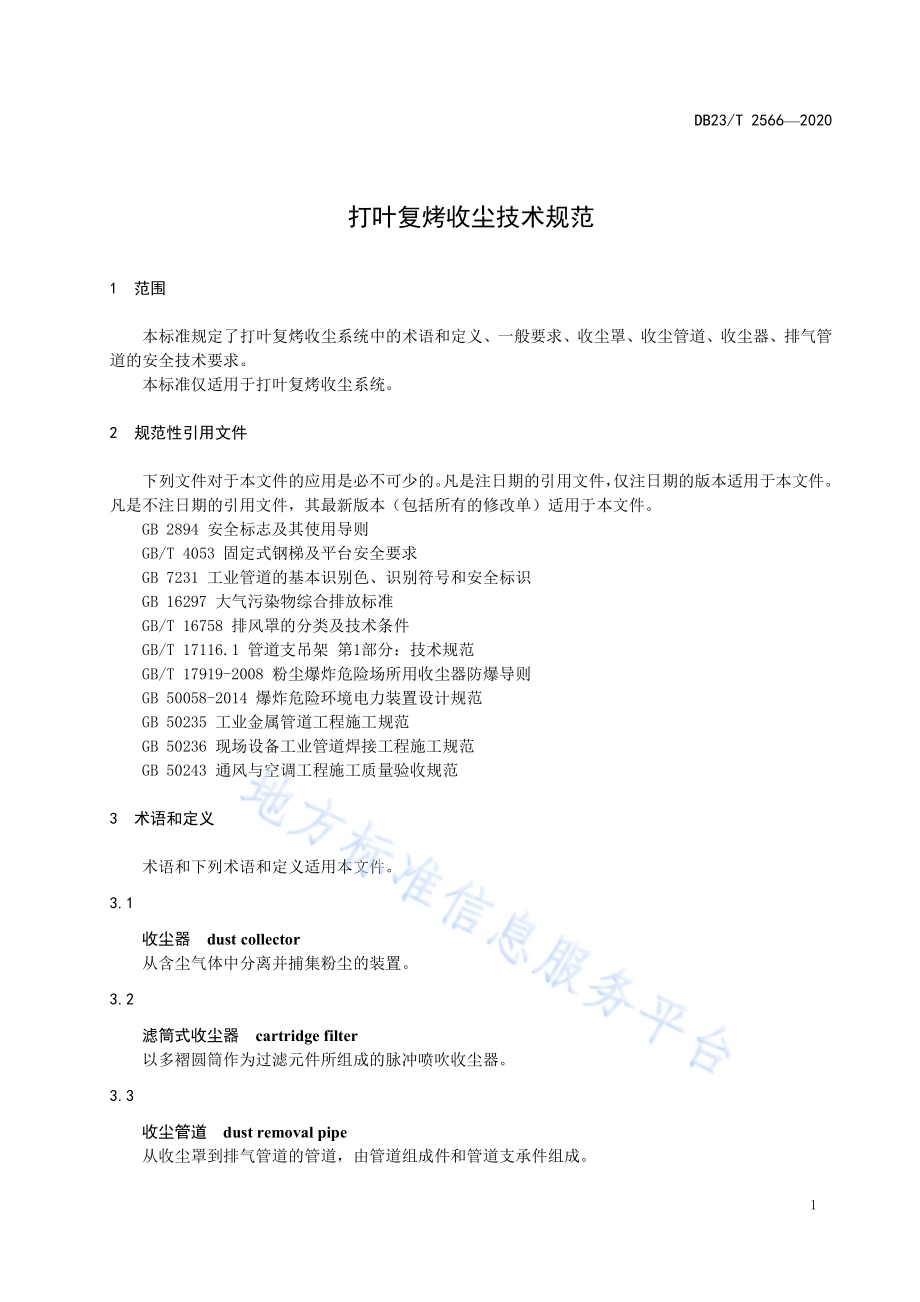

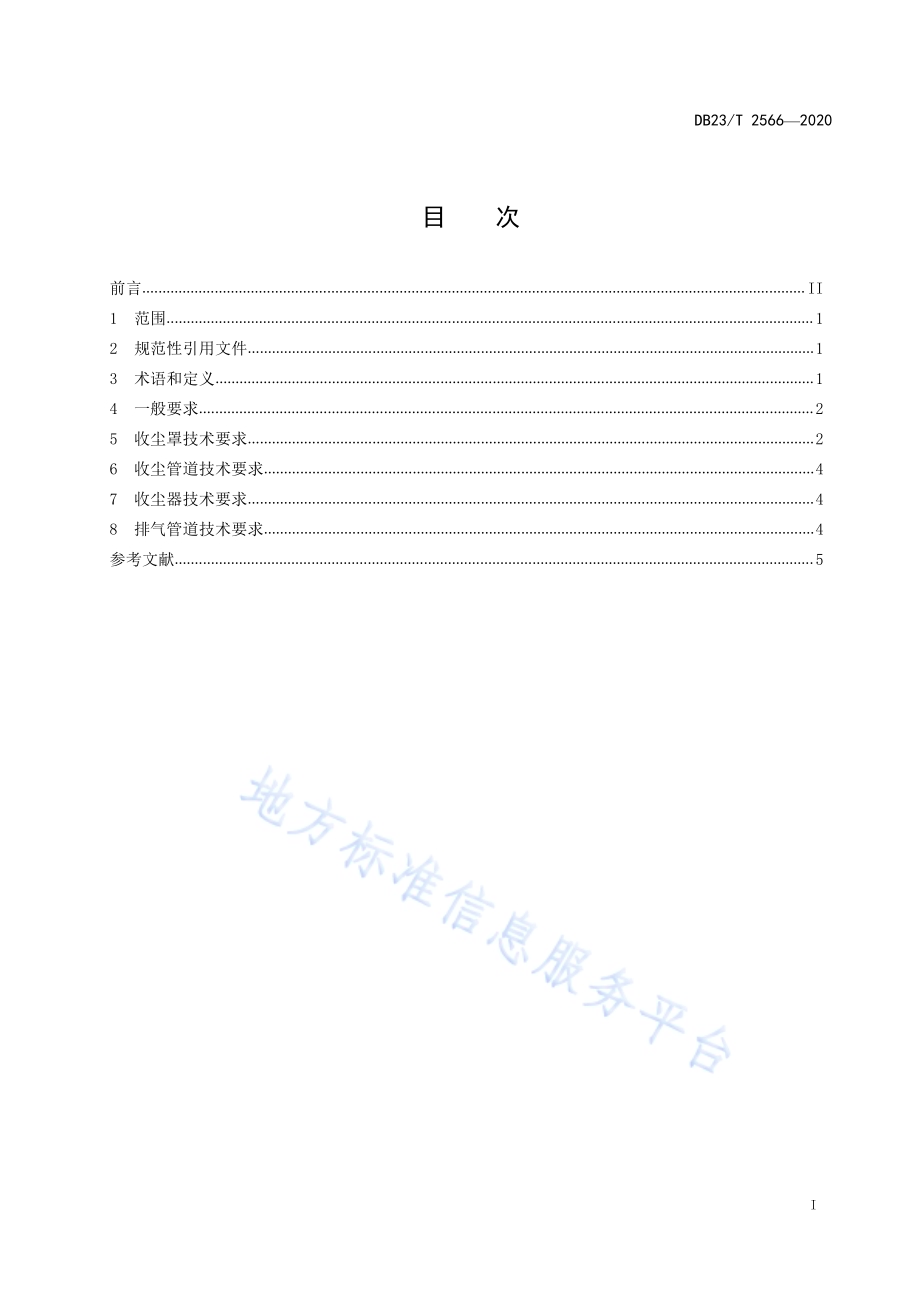

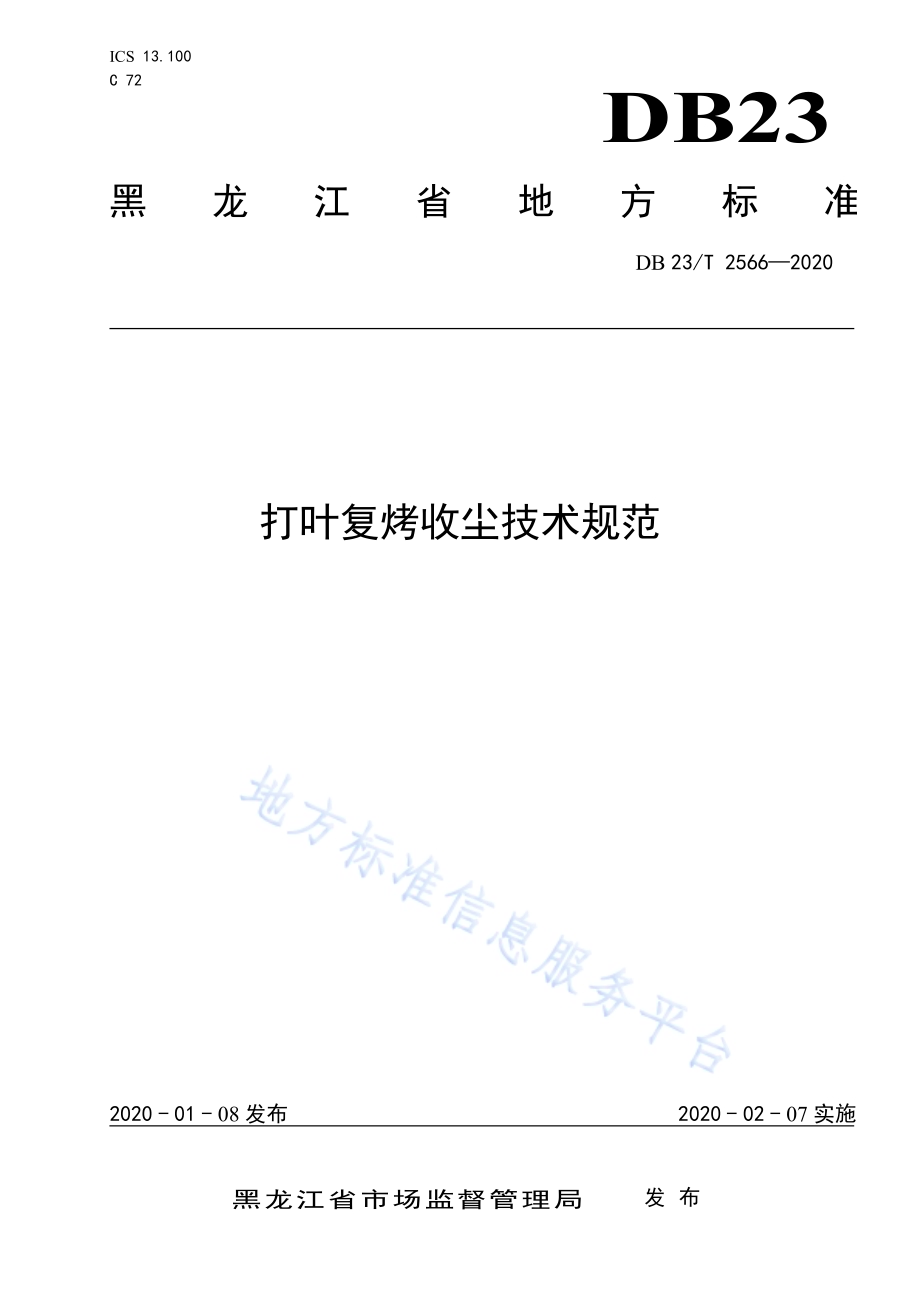

I C S 1 3.1 0 0C 7 2D B 23黑 龙 江 省 地 方 标 准D B 2 3/T 2 5 6 6 2 0 2 0打 叶 复 烤 收 尘 技 术 规 范2 0 2 0-0 1-0 8 发 布 2 0 2 0-0 2-0 7 实 施黑 龙 江 省 市 场 监 督 管 理 局发 布D B 2 3/T 2 5 6 6 2 0 2 0I目 次前 言.I I1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 一 般 要 求.25 收 尘 罩 技 术 要 求.26 收 尘 管 道 技 术 要 求.47 收 尘 器 技 术 要 求.48 排 气 管 道 技 术 要 求.4参 考 文 献.5D B 2 3/T 2 5 6 6 2 0 2 0I I前 言本 标 准 按 照 G B/T 1.1-2 0 0 9 给 出 的 规 则 起 草。本 标 准 由 黑 龙 江 省 应 急 管 理 厅 提 出 并 归 口。本 标 准 主 要 起 草 单 位：哈 尔 滨 理 工 大 学。本 标 准 参 与 起 草 单 位：黑 龙 江 安 捷 注 册 安 全 工 程 师 事 务 所 有 限 公 司、黑 龙 江 省 烟 草 专 卖 局、黑 龙 江烟 叶 复 烤 有 限 公 司 勃 利 复 烤 厂。本 标 准 主 要 起 草 人：王 博、刘 正 梅、郭 抗 抗、佟 永 兴、王 鑫、赵 鹏、丁 国 成、李 儒 南、刘 铁 超、唐海 宇、李 全、蒋 永 清、牛 訦 琛、张 立 博、冯 艳 春。D B 2 3/T 2 5 6 6 2 0 2 01打 叶 复 烤 收 尘 技 术 规 范1 范 围本 标 准 规 定 了 打 叶 复 烤 收 尘 系 统 中 的 术 语 和 定 义、一 般 要 求、收 尘 罩、收 尘 管 道、收 尘 器、排 气 管道 的 安 全 技 术 要 求。本 标 准 仅 适 用 于 打 叶 复 烤 收 尘 系 统。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 2 8 9 4 安 全 标 志 及 其 使 用 导 则G B/T 4 0 5 3 固 定 式 钢 梯 及 平 台 安 全 要 求G B 7 2 3 1 工 业 管 道 的 基 本 识 别 色、识 别 符 号 和 安 全 标 识G B 1 6 2 9 7 大 气 污 染 物 综 合 排 放 标 准G B/T 1 6 7 5 8 排 风 罩 的 分 类 及 技 术 条 件G B/T 1 7 1 1 6.1 管 道 支 吊 架 第 1 部 分：技 术 规 范G B/T 1 7 9 1 9-2 0 0 8 粉 尘 爆 炸 危 险 场 所 用 收 尘 器 防 爆 导 则G B 5 0 0 5 8-2 0 1 4 爆 炸 危 险 环 境 电 力 装 置 设 计 规 范G B 5 0 2 3 5 工 业 金 属 管 道 工 程 施 工 规 范G B 5 0 2 3 6 现 场 设 备 工 业 管 道 焊 接 工 程 施 工 规 范G B 5 0 2 4 3 通 风 与 空 调 工 程 施 工 质 量 验 收 规 范3 术 语 和 定 义术 语 和 下 列 术 语 和 定 义 适 用 本 文 件。3.1收 尘 器 d u s t c o l l e c t o r从 含 尘 气 体 中 分 离 并 捕 集 粉 尘 的 装 置。3.2滤 筒 式 收 尘 器 c a r t r i d g e f i l t e r以 多 褶 圆 筒 作 为 过 滤 元 件 所 组 成 的 脉 冲 喷 吹 收 尘 器。3.3收 尘 管 道 d u s t r e m o v a l p i p e从 收 尘 罩 到 排 气 管 道 的 管 道，由 管 道 组 成 件 和 管 道 支 承 件 组 成。D B 2 3/T 2 5 6 6 2 0 2 023.4收 尘 罩 e x h a u s t h o o d设 置 在 粉 尘 释 放 源 处，收 集 粉 尘 的 装 置。3.5收 尘 罩 防 爆 影 响 区 s x p l o s i o n-p r o o f i n f l u e n c e a r e a o f d u s t c o l l e c t i n g h o o d根 据 粉 尘 浓 度 及 发 生 危 险 的 可 能 性 等 条 件，对 收 尘 罩 周 围 及 内 部 空 间 划 分 为 不 同 安 全 等 级 的 空 间。3.6排 气 管 道 d u s t r e m o v a l p i p e将 净 化 后 的 气 体 排 至 大 气 中 的 排 放 管 路。4 一 般 要 求4.1 按 照 G B 5 0 0 5 8-2 0 1 4 的 附 录 E，烟 草 粉 尘 等 级 应 为 I I I A 级。4.2 打 叶 复 烤 生 产 车 间 应 设 置 一 套 独 立 收 尘 系 统，包 括 一 个 或 多 个 收 尘 点。4.3 收 尘 系 统 中 宜 选 用 滤 筒 式 收 尘 器。4.4 收 尘 系 统 运 行 控 制 应 先 于 其 它 设 备 1 0 m i n 启 动，生 产 加 工 系 统 停 机 时 收 尘 系 统 至 少 延 长 1 0 m i n 停机。4.5 收 尘 系 统 的 防 静 电 累 积 措 施 应 符 合 G B/T 1 7 9 1 9-2 0 0 8 之 4.5 的 要 求。4.6 收 尘 系 统 应 采 取 泄 爆、隔 爆、抑 爆 等 防 爆 装 置(如 重 力 式 自 动 泄 爆 门)。4.7 打 叶 复 烤 加 工 系 统 应 设 置 符 合 工 艺 生 产 要 求，保 证 安 全 生 产 的 电 气 联 锁，电 气 联 锁 包 括：a)收 尘 系 统 内 各 除 尘 设 备 之 间 的 电 气 联 锁；b)收 尘 设 备 与 工 艺 生 产 设 备 之 间 的 电 气 联 锁；c)收 尘 系 统 的 紧 急 停 车。4.8 当 监 测 装 置 发 出 声 光 报 警 信 号 或 隔 爆、抑 爆 装 置 启 动 时，联 锁 装 置 应 同 时 启 动。4.9 收 尘 系 统 的 监 测 报 警 装 置 应 装 设 在 易 于 观 察 的 位 置。4.1 0 收 尘 系 统 应 按 照 G B 2 8 9 4 的 要 求 设 置 安 全 标 志。4.1 1 管 道 应 按 照 G B 7 2 3 1 的 要 求 设 置 安 全 标 识、识 别 色 或 识 别 符 号。4.1 2 每 套 收 尘 设 备 应 配 备 压 差 显 示 仪。4.1 3 收 尘 系 统 均 应 安 装 手 动 风 门。4.1 4 收 尘 系 统 中 各 部 分 的 设 计、安 装 应 符 合 相 应 的 标 准 要 求，如 下 表 所 示：表 1 除 尘 系 统 各 组 成 部 分 设 计、安 装 标 准收尘 系统组成 部分 设计、安装标 准排气 管道 G B 5 0 2 4 3收尘 罩 G B/T 1 6 7 5 8收尘 管道 G B 5 0 2 3 5管道 支吊架 G B 5 0 2 3 6、G B/T 1 7 1 1 6.15 收 尘 罩 技 术 要 求D B 2 3/T 2 5 6 6 2 0 2 035.1 收 尘 罩 宜 采 用 钢 质 金 属 材 料 制 造，若 采 用 其 他 材 料 则 选 用 阻 燃 材 料 且 采 取 防 静 电 跨 接 措 施，不 应选 用 铝 质 金 属 材 料。5.2 罩 口 与 罩 子 连 接 管 面 积 之 比 不 应 超 过 1 6:1。5.3 收 尘 罩 边 长 尺 寸 较 粉 尘 源 至 少 大 0.4 H，H 为 罩 口 至 尘 源 表 面 的 距 离。5.4 收 尘 罩 的 扩 张 角 度 宜 为 6 0 9 0。5.5 罩 内 应 保 持 微 负 压。5.6 收 尘 罩 应 保 持 罩 体 规 则、无 缝 隙、无 毛 刺，罩 体 内 壁 平 滑、光 滑。5.7 根 据 尘 源 位 置，收 尘 方 式 宜 选 择 正 吸 或 侧 吸。5.8 收 尘 罩 应 安 装 在 设 有 固 定 物 的 位 置。5.9 安 装 位 置 宜 靠 近 粉 尘 源，不 应 靠 近 敞 开 的 孔 洞（如 操 作 空、观 察 孔、出 料 口 等）。5.1 0 收 尘 罩 与 收 尘 管 道 连 接 宜 采 用 插 入 式 连 接，将 收 尘 管 套 接 至 收 尘 罩 接 头 根 部，并 应 使 用 管 夹 固 定。5.1 1 收 尘 罩 吸 风 量 计 算 见 公 式 1。xKPHv Q.(1)式 中：Q 收 尘 装 置 的 吸 风 量，单 位 为 立 方 米 每 秒(m3/s)；K 考 虑 沿 高 度 速 度 分 布 不 均 匀 的 安 全 系 数，取 值 K=1.4；P 尘 源 敞 开 面 周 长，单 位 为 米(m)。对 于 打 叶 复 烤 收 尘 罩 为 两 面 敞 开，P=A+B；H 罩 口 至 尘 源 表 面 的 距 离，单 位 为 米(m)；xV 控 制 点 的 控 制 风 速，单 位 为 米 每 秒(m/s)；B A、尘 源 的 边 长，单 位 为 米(m)。5.1 2 收 尘 罩 防 爆 影 响 区 划 分 应 符 合 G B 5 0 0 5 8-2 0 1 4 之 4.2 的 规 定。5.1 3 收 尘 罩 防 爆 影 响 区 划 分 为：a)2 0 区 范 围：除 尘 管 道 内 部、收 尘 罩 内 部 及 收 尘 罩 下 方 区 域；b)2 1 区 范 围：除 2 0 区 外，以 收 尘 罩 边 垂 直 于 传 送 带 两 侧 边 缘 上 各 点 为 圆 心，1 m 为 半 径 向 下 投 影区 域；c)2 2 区 范 围：除 2 1 区 外，以 收 尘 罩 垂 直 于 传 送 带 出 料 侧 边 缘 上 各 点 为 圆 心，3 m 为 半 径 向 下 投 影区 域。5.1 4 收 尘 罩 防 爆 影 响 区 如 图 1 所 示：图 1 收 尘 罩 防 爆 影 响 区 域 划 分5.1 5 当 对 设 备 进 行 动 火 作 业 时 应 关 闭 收 尘 系 统。D B 2 3/T 2 5 6 6 2 0 2 046 收 尘 管 道 技 术 要 求6.1 管 道 应 采 取 圆 形 截 面，弯 管 曲 率 半 径 应 为 弯 管 直 径 的 1 1.5 倍。6.2 管 道 风 速 应 大 于 管 道 内 粉 尘 沉 降 速 度。6.3 水 平 管 和 弯 头 应 在 易 积 灰 处 开 设 清 灰 孔。6.4 收 尘 管 道 过 渡 应 顺 畅，宜 减 少 弯 头 和 直 径 聚 变。6.5 管 道 应 采 用 钢 质 金 属 材 料 制 造 并 采 取 防 锈 措 施，若 采 用 其 他 材 料 则 应 选 用 阻 燃 材 料 且 采 取 防 静 电措 施。6.6 管 网 拐 弯 处 应 进 行 径 向 泄 压，泄 压 面 积 应 不 小 于 管 道 横 截 面 面 积。6.7 泄 压 装 置 的 安 装 不 应 朝 向 有 人 或 设 备 的 方 向。6.8 各 通 风 收 尘 支 路 与 总 回 风 管 连 接 处 应 装 设 自 动 阻 火 阀。6.9 阀 门 应 根 据 管 道 的 设 计 温 度、设 计 压 力、介 质 性 质 和 阀 门 用 途 来 选 用，并 应 考 虑 外 部 荷 载 对 阀 门操 作 性 能 和 密 封 性 能 的 影 响。6.1 0 阀 门 应 在 收 尘 系 统 关 闭 状 态 下 进 行 安 装。6.1 1 收 尘 系 统 管 道 调 试 完 成 后，阀 门 应 处 于 关 闭 状 态。7 收 尘 器 技 术 要 求7.1 每 台 收 尘 器 应 在 明 显 的 部 位 固 定 产 品 铭 牌，包 括：制 造 厂 名、商 标、产 品 名 称、型 号、主 要 技 术参 数、净 重、外 型 尺 寸、出 厂 日 期 与 编 号。7.2 过 滤 风 速 应 在 1.2 m/m i n 2 m/m i n。7.3 收 尘 器 应 配 用 性 能 可 靠 的 锁 气 器。7.4 收 尘 器 的 钢 制 平 台、扶 梯、栏 杆 应 符 合 G B/T 4 0 5 3 的 规 定。7.5 钢 板 与 滤 袋 接 触 部 位 应 打 磨 光 滑。7.6 滤 袋 材 料 应 具 备 阻 燃 性 能。7.7 花 板 表 面 应 平 整，光 洁。7.8 滤 袋 应 垂 直 安 装 于 固 定 花 板。8 排 气 管 道 技 术 要 求8.1 材 质 应 选 择 钢 板 或 镀 锌 板 等 具 有 导 热 性 小、保 温 耐 腐 蚀、耐 火 等 性 能 的 材 料。8.2 排 气 管 道 直 径 宜 大 于 8 0 m m。8.3 排 气 管 道 内 壁 应 光 滑。8.4 管 道 宜 直 立 或 倾 斜 放 置，并 设 置 清 扫 口。8.5 风 管、回 风 箱 及 风 口 与 风 机 盘 管 机 组 连 接 处 应 严 密、牢 固，不 准 许 吊 顶 回 风。8.6 管 道 内 接 近 通 风 机 处 风 速 宜 为 1 2 m/s 1 8 m/s，出 口 处 宜 为 4 m/s 8 m/s。8.7 粉 尘 排 放 限 值 应 符 合 G B 1 6 2 9 7 的 规 定。8.8 管 道 应 每 三 个 月 进 行 一 次 全 面 清 洁。D B 2 3/T 2 5 6 6 2 0 2 05参 考 文 献 1 G B/T 3 2 1 5 5-2 0 1 5 袋 式 除 尘 系 统 装 置 通 用 技 术 条 件 2 G B 1 8 2 4 5-2 0 0 0 烟 草 加 工 系 统 粉 尘 防 爆 安 全 规 程_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
