岩溶地区勘察设计与施工技术规程DB4201／T 632-2020.pdf

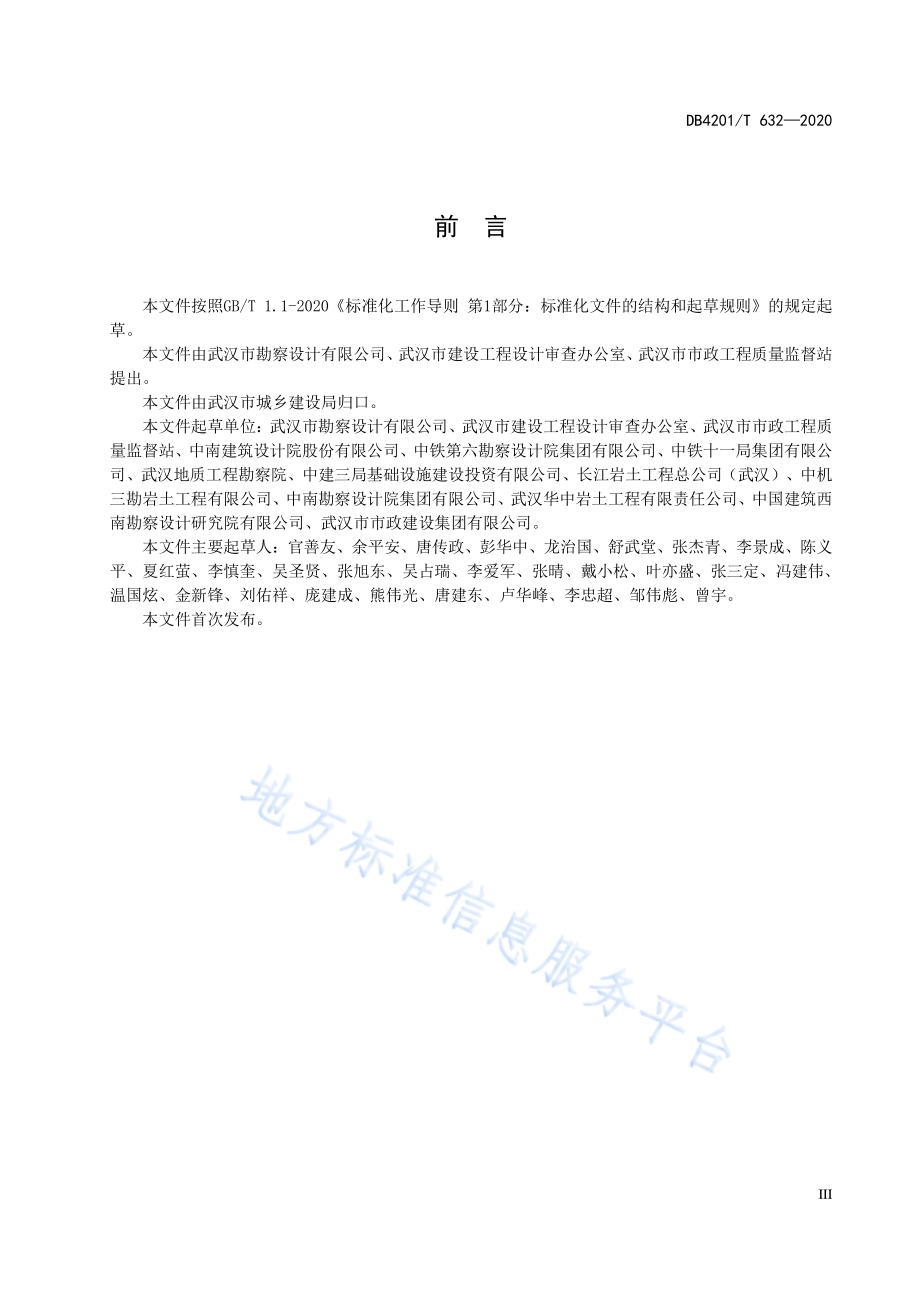

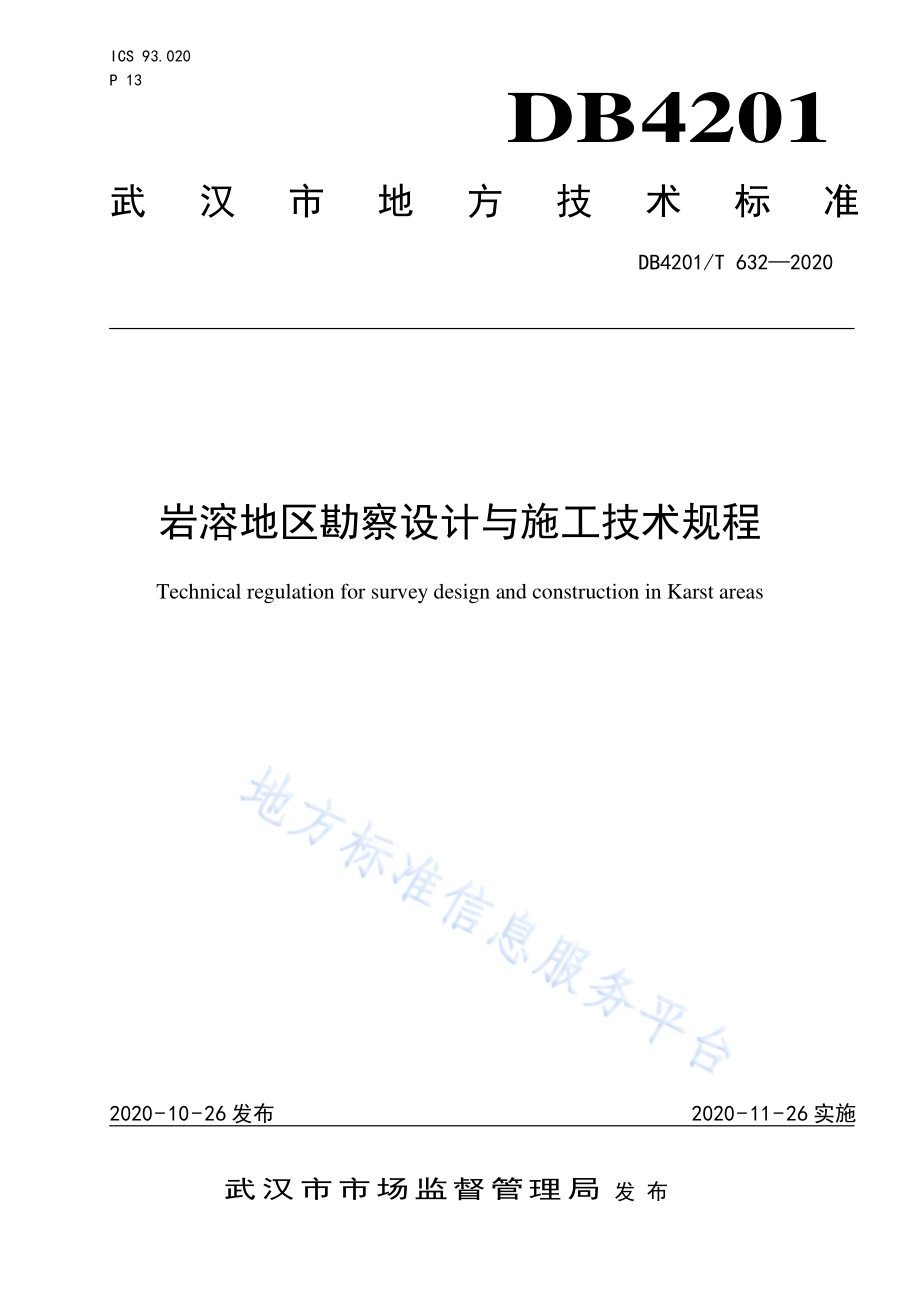

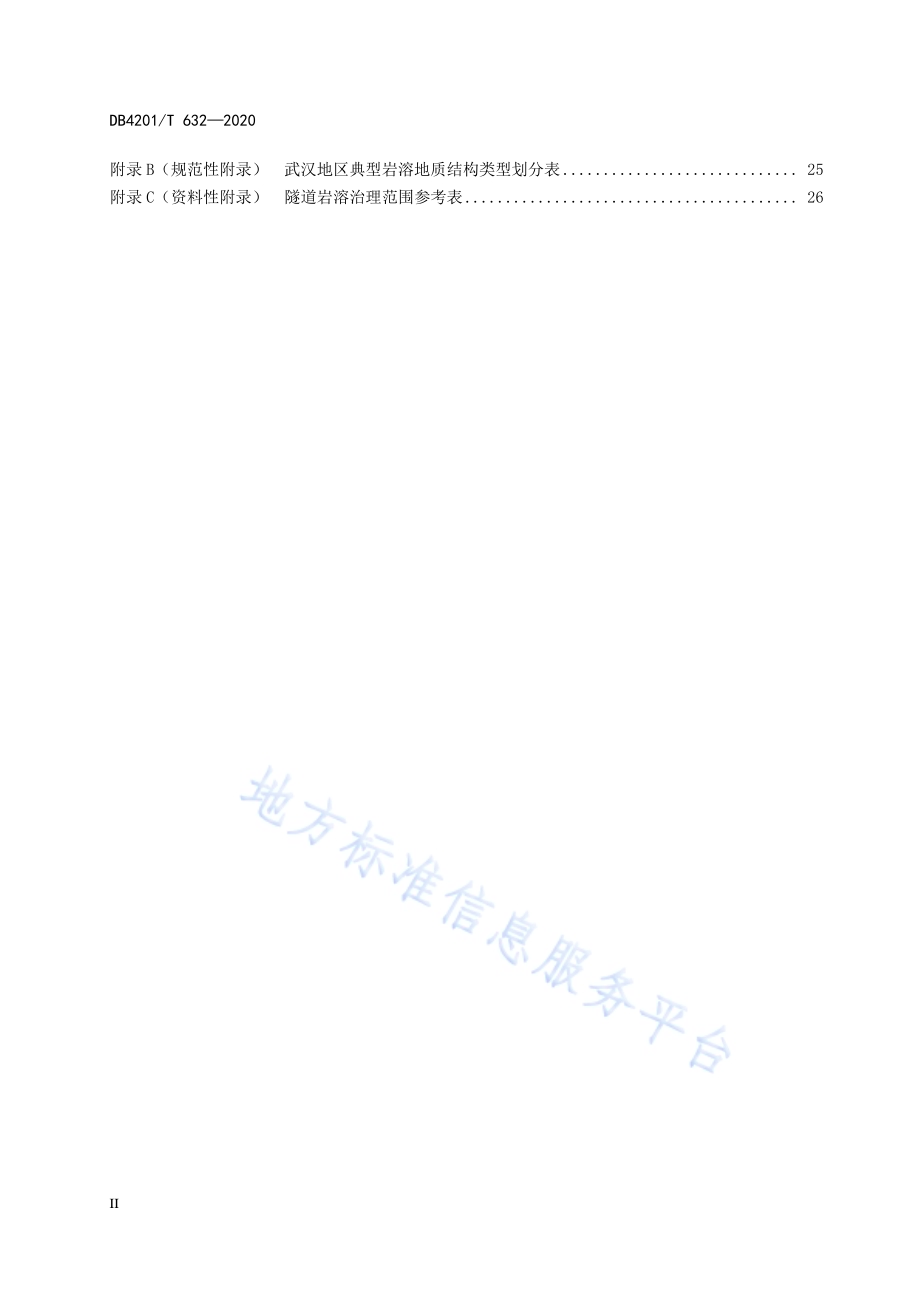

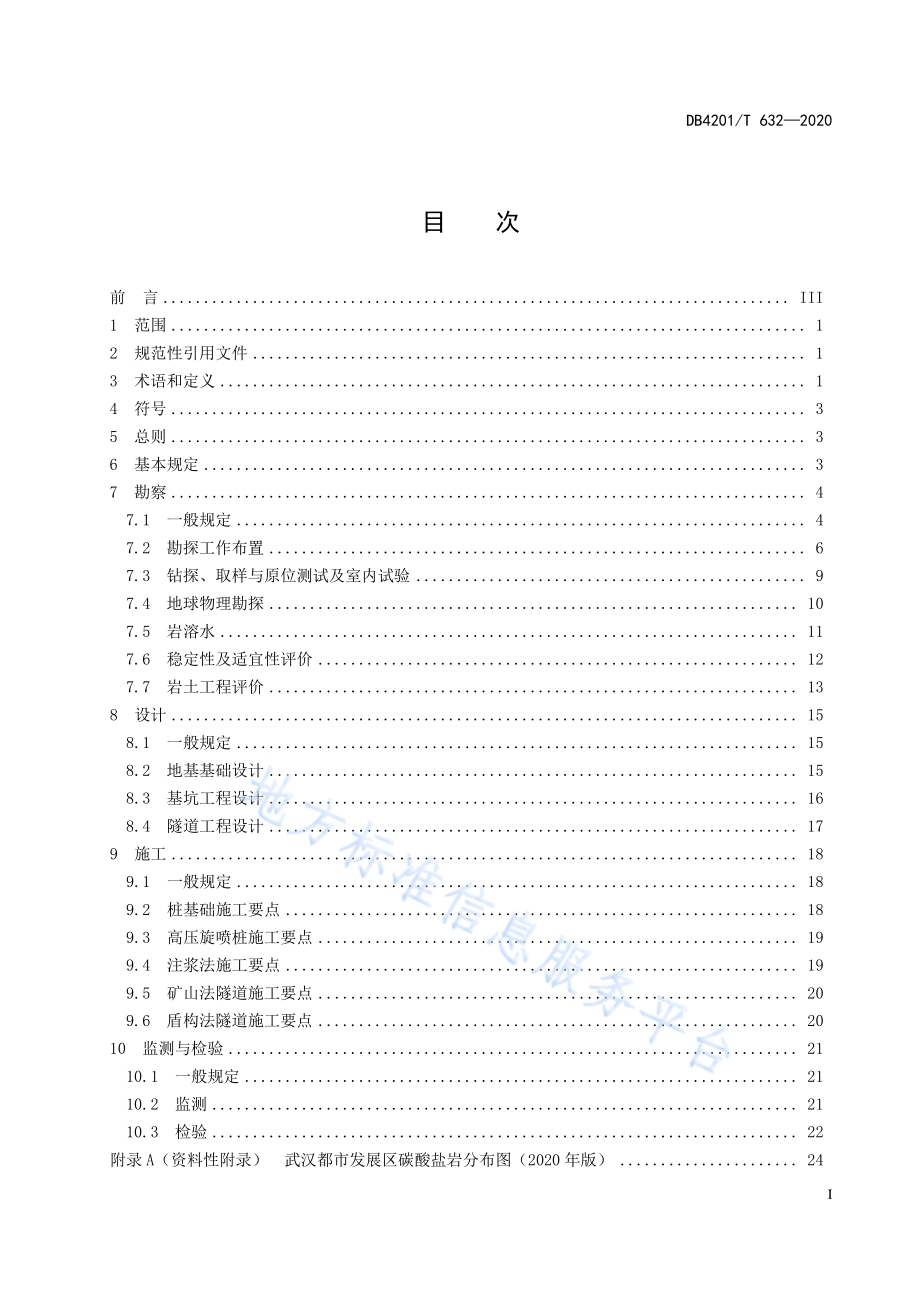

ICS 93.020 P 13 DB4201 武汉市地方技术标准 DB4201/T 6322020 岩溶地区 勘察设计 与施工技 术规程 Technical regulation for survey design and construction in Karst areas 2020-10-26 发布 2020-11-26 实施 武汉市市场监督管理局 发 布 DB4201/T 6322020 I 目 次 前 言.III 1 范围.1 2 规范 性引 用文 件.1 3 术语 和定 义.1 4 符号.3 5 总则.3 6 基本 规定.3 7 勘察.4 7.1 一般 规定.4 7.2 勘探 工作 布置.6 7.3 钻 探、取样 与原 位测试 及 室内 试验.9 7.4 地球 物理 勘探.10 7.5 岩 溶水.11 7.6 稳 定性 及适 宜性 评价.12 7.7 岩土 工程 评价.13 8 设计.15 8.1 一般 规定.15 8.2 地基 基础 设计.15 8.3 基坑 工程 设计.16 8.4 隧道 工程 设计.17 9 施工.18 9.1 一般 规定.18 9.2 桩 基础 施工 要点.18 9.3 高 压旋 喷桩 施工 要点.19 9.4 注 浆法 施工 要点.19 9.5 矿 山法 隧道 施工 要点.20 9.6 盾 构法 隧道 施工 要点.20 10 监测 与检 验.21 10.1 一般 规定.21 10.2 监测.21 10.3 检验.22 附录 A（资料 性附 录）武汉都 市发 展区 碳酸 盐岩 分布图（2020 年 版）.24 DB4201/T 6322020 II 附录 B（规范 性附 录）武汉地 区典 型岩 溶地 质结 构类型 划分 表.25 附录 C（资料 性附 录）隧道岩 溶治 理范 围参 考表.26 DB4201/T 6322020 III 前 言 本文件 按照GB/T 1.1-2020 标准 化工作 导则 第1部 分：标 准化文 件的 结构和 起草规 则的 规定 起草。本文件 由武 汉市 勘察 设计 有限公 司、武汉 市建 设工 程设计 审查 办公 室、武汉 市市政 工程 质量 监 督 站提出。本文件 由武 汉市 城乡 建设 局归口。本文件 起草 单位：武 汉市勘 察 设计 有限 公司、武汉市 建 设工 程设 计审 查办 公室、武 汉市 市政 工程 质量监督 站、中南 建筑 设计院 股 份有 限公 司、中 铁第六 勘 察设 计院 集团 有限 公司、中 铁十 一局 集团 有限公司、武 汉地 质工 程勘 察院、中建 三局 基础 设施 建设 投资有 限公 司、长江 岩土 工程总 公司（武 汉）、中 机三勘岩 土工 程有 限公 司、中南勘 察设 计院 集团 有限 公司、武汉 华中 岩土 工程有 限 责任 公司、中国 建筑西南勘察 设计 研究 院有 限公 司、武 汉市 市政 建设 集团 有限公 司。本文件 主 要起 草人：官善友、余 平安、唐传 政、彭华 中、龙治 国、舒 武堂、张 杰 青、李 景成、陈义平、夏 红萤、李 慎奎、吴 圣贤、张旭 东、吴占 瑞、李爱军、张 晴、戴小 松、叶亦盛、张 三定、冯 建 伟、温国炫、金 新锋、刘 佑祥、庞建 成、熊伟 光、唐建 东、卢 华峰、李 忠超、邹 伟彪、曾宇。本文件 首次 发布。DB4201/T 6322020 1 岩 溶地区 勘察设计 与施工 技术规程 1 范围 本文件 规 定了 岩溶 地区 勘 察设计 与施 工技 术的 总 则、基本 规定、勘察、地 基基础 设 计与 施工、监测与检验 的要 求。本文件 适 用于 武汉 市岩 溶地 区 建筑、市政 和轨 道交通 等 工程 的勘 察、地 基基础 设 计与 施工、监测与检验。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 50007 建筑 地基 基础 设计规 范 GB 50011 建筑 抗震 设计 规范（附 条文 说明）（2016 年 版）GB 50021 岩土 工程 勘察 规范2009 年版 GB 50026 工程 测量 规范(附条文 说明)GB 50307 城市 轨道 交通 岩土工 程勘 察规 范 GB 50497 建筑 基坑 工程 监测技 术标 准 GB 50911 城市 轨道 交通 工程监 测技 术规 范 GB/T 51238 岩 溶地 区建 筑地基 基础 技术 标准 CJJ 57 城 乡规 划工 程地 质勘察 规范 JGJ 8 建筑 变形 测量 规范 JGJ 79 建 筑地 基处 理技 术规范 T/CECS 590 岩溶 溶洞 泡沫 混 凝土 充填 技术 规程 DB42/242 建筑 地基 基础技 术 规范 DB42/T 159 基 坑工 程技 术规程 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 岩溶 karst 可溶性 岩石 受水 和二 氧化 碳溶蚀、侵 蚀形 成的 各种 地质现 象和 地貌 形态，又 称喀斯 特。3.2 岩溶水 water in Karst cave 赋存于 可溶 岩的 溶蚀 裂隙 和溶洞 中的 地下 水。DB4201/T 6322020 2 3.3 土洞 soil cave 发育在 可溶 岩上 覆土 层中 的空洞。3.4 岩溶地 面塌 陷 karst ground collapse 岩溶洞 隙上 方的 岩土 体在 自然或 人为 因素 作用 下发 生变形 破坏，并 在地 面形 成 陷坑的 一种 岩溶 地 质作用和 现象。3.5 岩溶地 基 karst ground 岩体中 存在 溶洞、溶 蚀裂 隙，或 岩体 表面 在石 芽、溶沟（槽）、溶蚀 漏斗，或覆盖 层中 存在 可溶 岩类残积 土（包括 经搬 运沉 积次生 的沉 积土、冲 积土）、伴 生土 洞等 不良 地质 现象的 地基。3.6 红黏土 地基 red clay subgrade 地基主 要受 力层 由碳 酸盐 系出露 的岩 石经 红土 化作 用形成 的颜 色为 棕红、褐 黄 色的高 塑性 黏土 组 成的地基。3.7 钻孔见 洞隙 率 drilling hole rate 钻探中 遇岩 溶洞 隙的 钻孔 与钻孔 总数 的百 分比。3.8 线岩溶 率 the drilling line karst rate 见洞隙 钻探 进尺 之和 与可 溶岩、洞隙 钻探 总进 尺的 百分比。3.9 延米线 岩溶 率 the drilling karst rate per meter 单孔基 岩面 以下 每延 米碳 酸盐岩 中溶 洞（隙）进 尺所 占的百 分比，计算 深度 为 基岩面 以下8m10m。3.10 裸露型 岩溶 bare karst 可溶岩 裸露 地表，缺 少土 层覆盖 的岩 溶。3.11 覆盖型 岩溶 covered karst 被松散 堆积 物覆 盖的 岩溶。3.12 埋藏型 岩溶 buried karst 被已成 岩的 非可 溶性 岩层 覆盖的 岩溶。DB4201/T 6322020 3 3.13 岩溶地 质结 构类 型 classification of karst geological structure 上覆盖 岩（土）层与 下伏 可溶岩之 间空 间组 合关 系的 分 类。4 符号 下列符 号适 用于 本文件。A 基 础底 面面 积；d 桩 基直 径；D 隧 道直 径；H 可溶 岩上 覆岩 土厚 度；h1 隧道 顶板 至地 面的 距离；h2 隧道 底板 至可 溶岩 岩面的 距离；L 岩 溶地 面塌 陷影 响范围；h 地面 塌陷 坑的 深度；r地面 塌陷 坑的 半径；B 隧 道中 心与 地面 塌陷中 心 的距 离；塌陷 角。5 总则 5.1 为 了在 武 汉市 岩溶 地 区勘察、地 基基 础的 设计 与施工、监 测与 检验 中，做到安 全适 用、技术 先进、经济合 理、确保 质量、保 护环境，根 据武 汉市 岩溶 地区的 岩土 工程 特点，制 定本规 程。5.2 岩 溶地 区地基 基础 设 计与施 工，应 进行 岩土工 程勘察 和评价，综 合考虑 工程结 构类型、材 料与 施工条件 等因 素，因地 制宜，精心 设计，精 心施 工。6 基本规 定 6.1 武汉都 市发 展区 内碳 酸盐 岩分 布可 参照 附录 A。6.2 根据武 汉市 碳酸 盐分 布、岩溶发 育规 律、地层 组合、地下 水动 力条 件等 因素，将武 汉市 岩溶 地质结 构 划分为 4 个类 别，8 个亚类，详 见附 录 B。6.3 岩溶勘 察应 查明 建设 场地 岩溶的 发育 程度 和分 布规 律、地 基岩 土的 工程 特性 和地下 水埋 藏条 件，并应对 场地 及地 基作 出综 合评价。6.4 岩溶勘 察分 为可 行性 研究 勘察、初步 勘察 和详 细勘 察三个 勘察 阶段。当 施工 期间需 要进 一步 提供岩 土 工程 资料、岩土 条件与 勘 察资 料不 符或 出现 必须 查 明的 异常 情况 时，应 进 行 施工 勘察；场地 或附近岩溶地 质条 件复 杂、存在 对 工程有 重大 影响 的岩 溶地 质问题 时，应进 行岩 溶专 项 勘察。对工 程规 模较 小、场地地 质条 件简 单或 有工 程经验 的地 区，可合 并勘 察阶段 或直 接进 行详 细勘 察。6.5 岩溶场 地稳 定性 宜从 场地 地震稳 定性、岩 溶发 育程 度和其 他不 良地 质作 用、地质灾 害危 险性 等方面进行 定性 评价，岩 溶场 地稳定 性可 划分 为稳 定、基本稳 定、稳定 性差、不 稳定四 个等 级。DB4201/T 6322020 4 6.6 岩溶勘 察取 样、测试 及水 文地质 试验 完毕 后，应及 时注水 泥浆 填充 封闭。对 工程有 影响 的岩 溶可结合钻 孔和 水文 地质 试验 孔封孔 技术 要求 对岩 溶进 行预处 理。6.7 岩溶稳 定场 地的 地基 基础 设计宜 尽量 利用 上部 较好 土层，作为 基础 或桩 基础 持力层。6.8 对于地 基基 础设 计等 级为 甲级、乙级 的建 筑物，主 体建筑 应避 开场 地不 稳定、抗震 危险 地段。存在下列 情况 之一 且未 经处 理时不 应作 为地 基：6.9 存在洞 体或 溶洞 群，洞径 大，浅 部岩 溶在 第四 纪覆 盖土层 中有 土洞 或松 散、饱和砂、砾 石层 直接覆盖在 溶洞 之上，且 不稳 定的地 段；6.10 碳 酸 盐岩 顶板 标高 变化 大或 存 在深、大溶 沟、溶 槽且软 塑 流塑 状红 黏土 与基 岩直接 接触，地 面有可能 塌陷 的地 段。6.11 场地内 存在 对地 基基 础设 计与施 工有 重大 影响 的岩 溶时，宜进 行专 门研 究与 论证。6.12 类岩 溶地 质结 构类 型场 地不应 抽排 岩溶 裂隙 水；当确需 抽排 时，应采 取相 应措施。6.13 地基及 基础 设计 时，所采 用的作 用效 应与 相应 的抗 力限值 应符 合 GB 50007 的 规定。6.14 岩溶地 区地 基基 础的 勘察、设计 尚应 符 合GB 50011 的规定。6.15 应根据 岩溶 地基 基础、隧 道与基 坑工 程施 工中 出现 的问题，进行 必要 的补 充 测试与 监测，及时 修改设计 及施 工方 案。6.16 岩溶地 区的 各类 工程 应根 据地质 条件 与工 程特 点，开展监 测与 检验 工作，及 时反馈 监测 与 检 验 信息，实 行动 态设 计和 信息 化施工。7 勘察 7.1 一般规 定 7.1.1 工程重 要性、场 地复 杂程 度和地 基复 杂程 度等 级的 划分应 符 合GB 50021 的规定。7.1.2 岩溶地 区岩 土工 程勘 察等 级应根 据工 程重 要性、场 地和地 基复 杂程 度划 分为 甲级、乙级 和丙 级，并应符 合下 列规 定：a)甲级：在工 程重 要性、场 地复杂 程度 和地 基复 杂程 度等级 中，有一 项为 一级；b)乙级：除甲 级和 丙级 以外 均为乙 级；c)丙级：在工 程重 要性、场 地复杂 程度 和地 基复 杂程 度等级 均为 三级。7.1.3 岩溶勘 察宜 由面 到点、由 浅入深、分 阶段 开展 工作。根据 工程 特征 和场 地条 件，宜 采用 工程 地质测绘 和调 查、物探、钻 探、现 场测 试等 综合 勘察 方法进 行，并应 符合 下列 要求：a)可行性 研究勘 察应 调查场 地地质 构造、岩溶 洞隙、土洞的 发育条 件；了解岩 溶场地 工程 地 质条件；并对 其危 害程 度和 发展趋 势做 出判 断，对场 地稳定 性和 工程 建设 适宜 性作出 初 步 评 价；b)初步勘 察应初 步查 明岩溶 地质结 构、岩 石强 度、岩 溶洞隙 及其塌 陷的 分布、发育程 度和 发 育规律、碳酸 盐岩 上覆 红黏 土的分 布及 状态；初 步查 明地下 水的 埋藏 条件、地 下水类 型，地下 水、地表水 补给 排泄 条件；并 对场地 的稳 定性 及适 宜性 进行评 价；DB4201/T 6322020 5 c)详细勘 察应查 明拟 建工程 范围内 及有影 响地 段的各 种岩溶 洞隙和 土洞 的位置、规模，埋 深、岩溶堆 填物 性状 和地 下水 特征，划分 岩溶 地质 结构 类型，对地 基基 础的 设计 和岩溶 的治 理 提 出建议。7.1.4 岩溶勘 察工 作除 应符合 GB 50021 的有 关规 定外，尚应 符 合下 列要 求：a)岩溶勘 察采用 综合 勘察方 法时，宜首先 开展 工程地 质测绘 和调查，再 进行物 探，在 此基 础 上有针对 性地 布置 勘探 和测 试工作；b)岩石出 露或 开挖 至可 溶岩 岩面、岩溶 地质 条件 复杂 的场地 应进 行工 程地 质测 绘；c)岩溶地 区的工 程地 质测绘 和调查 宜在工 程可 行性研 究或初 步勘察 阶段 进行。后期勘 察阶 段 仅在工程 地质 条件 复杂 或工 程关键 地段 进行 详细 工程 地质测 绘。工程 地质 测绘 和 调查的 范围 及 比例尺应 根据 勘察 阶段、工 程性质 及岩 溶发 育程 度，按下列 要求 确定：1)工程地 质测 绘和 调查 应包 括场地 及周 边外 扩地 段，外扩范 围应 根据 地质 条件、岩溶 发 育 背景条件 及工 程需 要综 合确 定；2)工程地 质测 绘比 例尺。可 行性研 究阶 段可 选 用 1:5 000 1:50 000，初 步勘察 阶段可 选 用1:2 000 1:10 000，详 细勘 察 阶段 可选用 1:5001:2 000，岩溶 地质 条件 复杂 时，比例尺可适 当放 大。d)浅层溶 洞和覆 盖土 层厚度 可用挖 探查明 或验 证；土 洞和塌 陷发育 地段，可采 用轻便 型、密 集型勘探 查明 或验 证。7.1.5 采用天 然地 基、复合 地基 及其他 人工 地基 或桩 端下 卧层为 红黏 土时，应 采用 原位测 试的 方法 查明红黏 土的 分布 及力 学性 质。7.1.6 岩溶勘 察选 用物 探手 段时，宜符 合下 列要 求：a)可行性 研究勘 察和 初步勘 察，可 选择电 法、电磁法、地震 波法、波速 测试和 综合测 井等 物 探方法；b)详细勘 察或施 工勘 察，当 岩溶发 育程度 为中 等及以 上、勘 察等级 为甲 级时可 采用物 探方 法 探测岩溶 洞隙 和土 洞的 位置、规模 等，宜 选择 跨孔 层 析成像（CT）法、高 密度 电阻率 法、地质 雷达和地 震波 法等。厚 覆盖、强干 扰条 件下 宜优 先采 用跨孔 弹性 波或 电磁 波层 析成像（CT）法，岩溶裸 露或 浅覆 盖条 件下，宜优 先采 用高 密度 电阻 率法和 地质 雷达；c)施工勘 察宜 选择 地质 雷达、地 震反 射波 法（TSP）、高 密 度电 阻率 法、管 波法、声呐 探测、钻孔摄像 和孔 洞三 维激 光探 测等；d)物探解 译成果 应通 过一定 数量的 钻探孔 验证，未经 钻探验 证的物 探成 果不应 作为施 工图 设 计和地基 处理 的依 据。7.1.7 岩溶场 地可 根据 岩溶 发育 程度划 分为 三个 等级，应 根据具 体情 况按 表1 划 分。表1 岩溶发 育程 度 等级 岩溶场地条件 岩溶强发育 地表有较多岩溶塌陷、漏斗、洼地、泉眼 溶沟、溶槽、石芽密布，相邻钻孔间存在临空面、且基岩面高差大于 5 m 地下有暗河、伏流 钻孔见洞隙率大于 30%、线岩 溶率或延米线岩溶率大于 20%溶槽或串珠状竖向溶洞发育深度达 20 m 以上 岩溶中等发育 介于强发育和微发育之间 DB4201/T 6322020 6 表1（续）等级 岩溶场地条件 岩溶微发育 地表无岩溶塌陷、漏斗 溶沟、溶槽较发育 相邻钻孔间存在临空面、且基岩面相对高差小于 2 m 钻孔见洞隙率小于 10%、线岩 溶率或延米线岩溶率小于 5%7.1.8 场地岩 溶发 育程 度应 结合 场地地 质条 件按 地层 岩性、地质 年代（组 或段）进 行分析 评价，当 岩溶发育 程度 变化 较大 时，可按单 栋（段）进行 评价 和分区。详 细勘 察阶 段应 判定岩 溶发 育程 度，当 施 工勘察与 详细 勘察 判定 结果 不一致 时，应进 行重 新判 定。7.1.9 延米线 岩溶 率可 适用于 以下 分 析评 价：a)场地岩 溶垂 向发 育程 度与 发育规 律评 价；b)基础选 型、地基 稳定 性计 算；c)桩基嵌 岩深 度的 确定；d)检测与 检验 项目 选定 等。7.1.10 岩溶地 区钻 探施 工应 采取 可靠的 安全 生产 防护 措施，在岩溶 地面 塌陷 易发 区钻 探施工 时应 制 定应急预 案。7.2 勘探工 作布 置 7.2.1 建筑、市政 工程 7.2.1.1 勘 察工 作量 布置应 符 合下 列要 求：a)可行性 研究和 初步 勘察宜 采用工 程地质 测绘 和调查、综合 物探并 结合 钻探的 方法，勘探 点 和勘探线 宜结 合物 探方 法进 行布置，控 制性 勘探 孔的 深度应 穿过 表层 岩溶 发育 带；b)详细勘 察和施 工勘 察应根 据场地 的工程 地质、水文 地质和 工程周边 环境 等 条件，采用 勘探与取样、原位 测试、室 内试 验，辅 以工 程地 质测 绘与 调查、工程 物探 的综 合勘 察方法。7.2.1.2 建 筑物 初步 勘察勘 探 线、点的 间距 可按表2 确 定。对 于下 列地 段，应进行 重点 勘察，并 加密勘探点：a)岩溶地 面塌 陷或 地表 水消 失的地 段；b)地下水 强烈 活动 的地 段；c)碳酸盐 岩层 与非 碳酸 盐岩 层接触 的地 段；d)碳酸盐 岩埋 藏较 浅且 起伏 较大的 石芽 发育 地段；e)软弱土 层分 布不 均匀 的地 段；f)物探成 果异 常或 基础 下有 溶洞、暗河、伴 生土 洞分 布的地 段；g)构造导 水断 层或 导水 破碎 带以及 交汇 地段；h)其它人 类工 程活 动强 烈的 地段。表2 建筑物 初步勘 察勘 探线、勘 探 点的 间距 地基复杂程度等级 勘探线间距（m）勘探点间距（m）一级（复杂）4080 2540 二级（中等复杂）60120 3580 三级（简单）100150 50100 注：表中间距不适用于地球物理勘探。DB4201/T 6322020 7 7.2.1.3 市 政桥 梁初步 勘 察勘探 线应与 桥梁 的轴线 方向一 致，勘 探点 宜布置 在桥梁 轴线两 侧可 能建 造墩台的 部位。对于 特大桥 的主桥，每个 墩台 勘探点 不宜少 于1个；对于 其他 桥 梁，可 采取隔 墩台 或隔 墩台交叉 布置 勘探 点。7.2.1.4 初 步勘 察勘 探孔的 深 度应 符合GB 50021的 规定。7.2.1.5 建 筑物 详细勘 察 勘探点 应沿轴 线、周边和 角点布 置，高 层建 筑中心 应布置 勘探孔，勘 探点 间距可按 表3 确定。对 于岩 溶 强发育 地段 应加 密勘 探孔；地质 条件 复杂 时每 个独 立基础 均应 布置 勘探 点。表3 建筑物 详细 勘察 勘探 点间距 地基复杂程度等级 勘探点间距（m）一级（复杂）8 15 二级（中等复杂）1520 三级（简单）2025 7.2.1.6 市 政桥 梁详细 勘 探点可 按桥（墩）位置逐 墩布置；对于 特大 桥的主 桥，每 个墩台 勘探 点不 应少于2 个；桩位 确定 时，宜逐桩 布置 勘探 点。7.2.1.7 施 工勘 察时，对 于采用 天然地 基或 复合地 基的建筑 物，宜采 用钻探、静力 触探和 标准 贯入 试验等方 法，查明 可能 存在 的土洞、软 弱土 层的 分布 范围。勘探 孔布 置宜 符合 以下规 定：a)岩溶微 发育 及中 等发 育场 地，独 立基 础应 一柱 一个 勘探孔，条 形基 础应 沿基 础轴线 每间 隔 6 m 12 m布置1个勘 探孔；b)岩溶强 烈发 育场 地，独立 基础的 勘探 孔可 按基 础底 面积A 确 定：A1 m2时 布置1个孔，1 m25 m2时 布置3个孔；条形 基 础应 沿基 础中 线每6 m 布置1 个勘 探孔；c)当溶洞 顶板可 能利 用作为 地基持 力层或 遇深 溶槽或 串珠状 溶洞，拟采 取混凝 土梁、板跨 越，并需查 找稳 定支 点情 况下，应适 当加 密勘 探孔，勘 探线宜 沿土 洞、溶洞 长轴 方向布 设。7.2.1.8 当采 用嵌 岩桩 并 以可溶 岩作 为持 力层 时应 逐桩进 行施 工勘 察，并应 符合下 列要 求：a)岩溶微 发 育场 地，钻孔 宜按1桩1 孔布置；b)岩溶中 等及以 上发育 场地，可溶 岩埋 深小 于40 m，每桩钻 孔数 宜依 据桩 直径 确定：桩直 径 d1.0 m时，钻孔 数为1 个；桩 直径1.0 d 1.5时，钻 孔 数为2个；桩 直径d1.5 时，钻孔数为3个。碳酸 盐岩 石埋 深大 于40 m，桩 直 径d 1.5 时，每桩钻 孔数 为2 个；桩 直径d1.5时，每桩钻孔 数为3个；c)对于抗 拔桩 可1 桩 布置1个 钻孔。7.2.1.9 详 细勘 察、施 工 勘察勘 探孔的 深度 除应满 足国家 现行有 关标 准、规 范等的 规定外，尚 应符 合下列要 求：a)采用桩 基础 时，勘探 孔的 深度宜 满足 下列 规定：1)勘探孔 的深 度进入 完整 基岩 不应 小 于桩 端以下 3 倍桩 径，且 不小于 5 m；当相邻 桩 底的基岩面起 伏较 大时 应加 深勘 探孔的 深度；2)抗拔桩 勘探 孔深 度进 入桩 端以下 完 整基 岩面 不应 少于 2 m；3)对于一 桩多 孔的 施工 勘察，每个 勘探 孔的 深度 分别 满足本 款第（1）项要 求即可；4)遇串珠 状溶 洞或 溶槽 时，当延米 线岩 溶率 5%时，溶 隙（洞）可 计为 完整 岩石的 累 计厚度；5)桥梁工 程的 勘探 孔深 度应 符合相 关技 术标 准要 求。DB4201/T 6322020 8 b)为验证 物探 异常 带而 布置 的勘探 孔，应进 入异 常带 以下不 少于3 m。7.2.2 轨道交 通工 程 7.2.2.1 本条 适 用于 轨道交 通 工程 及市 政地下 隧道 工程的 专项 勘察。对 车站、车辆 基地 和高 架工 程、路基工 程的 勘察 应按 本规程 7.2.1 条相 关规 定执 行，并应 满足 GB 50307 的规定。需进 行专 项勘 察的 其他工程 可参 照执 行。7.2.2.2 场地 或附 近岩 溶 地质条 件复 杂、存在 对工 程设计 方案 或施 工有 重大 影响的 岩溶 地质 问题 时，应进行 岩溶 专项 勘察。7.2.2.3 岩 溶专 项勘 察应采 用 综合 地质 调查、钻探、物 探、水文 地质 试验 和室内 试 验等 多种 勘察 手段。重点查 明可 溶岩 与非 可溶 岩接触 界线，岩溶 发育 规律、较大 岩溶 洞隙、土 洞的 位 置、规模、埋深和岩溶堆填性 状，岩溶 与工 程的 关系，水文 地质 条件，软塑 流 塑状 红黏 土分 布特 征及 周 边人 类工 程活 动等，为岩溶 处理 设计 和施 工提 供依据。7.2.2.4 岩溶 专项 勘察 工 作布置 应满 足下 列要 求：a)勘探点 宜在 隧道 两侧 及两 隧道中 间结 构外 侧3 m5 m处交 叉布 设，间距10 m 25 m；b)孔深应 进入结 构底 板或桩 端平面 以下不 小于10 m 且进 入 岩层，揭露 溶洞 时 应根 据 工程 需要适当加深，并 满足 物探 测试 要求；c)物探测 试手 段可 选择 跨孔 电磁波CT、弹 性波CT、孔内 电视 录像 等。7.2.2.5 岩 溶专 项勘 察勘探 取 样、原 位 测试、室内试 验、物探 及 水文 地质 试验 除 应符 合 GB 50307 的 规定外，尚应 满足 本规 程 7.3、7.4、7.5 节相 关要 求。7.2.3 基坑工 程 7.2.3.1 岩溶 地区 基坑 工 程详细 勘察，应 进行 周边 环境调 查，勘探 点布 置宜 扩大到 基坑 开挖 边线 外 1 倍2 倍 开挖 深度 范围；对地形 或岩 溶地 质条 件复 杂的基 坑，应根 据需 要进 一步扩 大勘 察范 围。勘探点的间 距应符合 7.2.1.5 条规定。7.2.3.2 岩溶 中等 及以 上 发育场 地的 基坑 工程，当 支护结 构嵌 入基 岩时 宜进 行支护 结构 施工 勘察。对于 采 用连 续墙 的支 护结 构，宜沿 连续 墙 中线每 3 m 布置 1 个 勘探 孔；对于 支护 桩，当基 坑重要 性等 级 为一 级 时宜隔 2 桩1 孔 进行 施工勘 察；对基 坑立 柱桩，应逐 桩进 行施 工勘 察。7.2.3.3 勘 探孔 深度 应满足 基 坑稳 定性 计算 的需 要。7.2.3.4 岩 溶强 烈发 育场地 且 对基 坑工 程有 重要 影响、开挖 深度 较大 且 周边 环境复 杂的 基坑，应 进行基坑工 程岩 溶专 项勘察。7.2.4 红黏土 地基 7.2.4.1 红 黏土 地基 工程勘 察 应包 括下 列内 容：a)不同地 貌单 元红 黏土 的分 布、厚 度、组成、土 性质 等特征 及其 差异；b)下伏基 岩岩 性、岩溶 发育 特征及 其与 红黏 土的 性质、厚度 变化 的关 系；c)场地是 否发育 溶沟、溶槽，碳酸 盐岩上 覆红 黏土的 状态，流塑软塑 状红黏 土是否 发育 土 洞等；d)地表水 及地 下水 的分 布、动态变 化；e)既有工 程经 验。DB4201/T 6322020 9 7.2.4.2 红黏 土的 勘探 孔 应沿建（构）筑 物轴 线布 置，各 勘察 阶段 勘探 点的 间距和 勘探 孔的 深度 应符合下列 规定：a)初步勘察 勘探 孔间距 宜取30 m 50 m，其 中控制 性勘 探孔宜为勘 探孔 总 数的1/51/3，且每个地貌 单元 均应 有控 制性 勘探孔；对均匀 地基，勘 探孔的 深度 可按GB/T 51238确 定；对不 均匀地基，勘探 孔应 深入 稳定 分布的 岩层；b)对均匀 地基 详细 勘察 勘探 孔的间 距宜 取12 m 24 m，对不 均匀 地基 宜取6 m 12 m，独立 基础宜按一 柱一 孔布 置。勘探 孔施工 顺序 宜先 疏后 密，先鉴别 土性 后取 土试 样；c)详细勘 察的勘 探孔 深度应 大于红 黏土地 基主 要受力 层的深 度，对 于条 形基础 不应小 于基 础 底面宽度 的3 倍，对于 单独 柱 基不应 小于 基础 底面 宽度 的1.5 倍，且不 应小 于5 m，勘探 孔深 度应满足岩 溶地 基稳 定性 要求；d)对高层 建筑 和需 作变 形计 算的地 基，详 细勘 察控 制 性勘探 孔不 应少 于勘 探孔 总数的1/3；控制性勘探 孔的 深度 应大 于地 基变形 计算 深度；e)当基础 底面 下红 黏土 层厚 度小于 地基 变形 计算 深度 时，详 细勘 察勘 探孔 深度 的应符 合7.2.1.9条要求；f)在浅层 岩溶发 育地 区的红 黏土中 分布有 土洞、软弱 土时，应采用 物探 方法初 步查明 土洞 的 成因、形 态、规模 和下 伏基 岩岩溶 发育 状况，并 应采 用加密、加 深勘 探孔 的方 法验证 确定，勘 探孔应进 入土 洞或 溶洞 洞底 完整土（岩）层 不小 于3 m。7.3 钻探、取样 与原 位测 试及 室内试 验 7.3.1 岩溶场 地钻 探应 符合 下列 要求：a)进场前 应搜 集地 质资 料，并应配 置相 应钻 具、护管、黏土 球、泥浆 粉和 早强 水泥等；b)岩溶发 育场 地钻 探宜 采用 液压钻 机，并应 低压、中 慢速钻 进；c)岩溶发 育场地 钻进 过程中，当钻 穿溶洞 顶板 时，应 立即停 钻，并 用钻 杆或标 准贯入 器试 探。钻探应 根据 溶洞 的特 点，选择合 适的 钻 进方 法和 钻具，并 应 详细 记录 溶洞 顶、底 板的 深度，洞内充填 物及 其性 质、成分、水文 地质 条件 等；d)当溶洞 内有 充填 物时，应 采用双 层岩 芯管 钻进 或采 用单层 岩芯 管无 泵钻 进；e)对无充 填物 或半 充填 溶洞，宜按 溶洞 大小 及 位置 采用 护管 钻进；f)岩溶发 育地区 钻进 时，应 采用带 卡簧或 爪簧 岩芯管 取芯。钻具应 慢速 起落，遇阻时 应分 析 原因并采 取相 应措 施；g)当场区 位于类岩 溶地质 结构类 型区域 时，钻探应 采用跟 管钻进 或泥 浆护壁 措施。当场 区 位于其它 类岩 溶地 质结 构类 型区域 时，钻孔 内轻 微漏 浆可采 用浓 稠泥 浆进 行护 壁；当钻 孔内严重漏 浆 或不 返浆 时，可 向孔内 投 入黏 土球，若不能 有 效止住漏 浆，可 改用 向孔内 漏 浆段 灌注 水泥浆的方 法。7.3.2 岩溶场 地取 样应 符合 下列 要求：a)对采取 质量等 级为 级 级的 土样和 原位 测试的 勘探孔 应采用 回转 钻进；对采取 质量 等 级为级 级 的土 样，应 使用与 质量 等级 相对 应的 取土器，采 取软 塑或 流 塑状 态 的红 黏土应采用薄壁 取土 器，并采 用快 速静力 连续 压入 或重 锤少 击法取 样；b)溶洞充 填物为 黏性 土时，应采用 与质量 等级 相对应 的取土 器取样；以 碎石土 为主时 可取 扰 动土样；c)钻孔孔 径应 满足 勘察 目的、取样、测 试及 钻进 工艺 的要求。鉴 别和 划分 地层 的孔径 不应 小于 75 mm，采 取软 质岩 试验 岩 样孔径 不宜 小于 91 mm；孔内测 试试 验的 孔径 应满 足相应 的要求；DB4201/T 6322020 10 d)为 提高 岩芯采 取率 应选用 合适的 钻探工 艺。对完整、较完 整岩体 岩芯采取率 不应低 于 80%，对 较 破碎、破碎 岩体 岩芯采 取 率不 应低 于 65%；对 溶洞充 填物 岩芯 采取 率不 应低于50%（软塑、流塑体 除外）；e)对不同 岩性界 面和 软弱结 构面等 需重点 查明 的部位，应采 用双层 单动 取芯钻 具连续 取芯 等 措施提高 岩芯 采取 率；f)当需采用 岩石 质量指 标（RQD）评价 岩体 基本质 量等 级时，应 采用 75 mm 口 径（N 型）双层岩芯管 及金 刚石 钻头；g)钻进回 次进 尺不应 超过 2 m，对不 同岩 性界 面应减 小 回次进 尺；可溶岩 为重 结 晶白云 岩及 取芯率较 低的 岩层 时，回次 进尺应 控制 在1 m以 内，并 调整相 应的 钻进 速度 和压 力等。7.3.3 岩溶勘 察取 样和 原位 测试 数量应 满足 下列 要求：a)初 步勘察 时取 土试 样 和进 行原位测 试的 勘探孔 宜为 勘探孔总 数的1/4 1/2，采取土试 样的 数量和孔 内原 位测 试的 竖向 间距，应按 地层 特点 和土 的均匀 程度 确定；每 层土 均应采 取土 试 样 和进行原 位测 试，其数 量均 不应 少于6 个（组）；b)详细勘察采取土试样和进行原位测试应满足岩土工程评价需要，且不应少于全部勘探孔的1/2，每栋 主要 建筑 物不 应少 于3 个；钻探 取土 试样 孔 的数量 不应 少于 勘探 孔总 数的1/3；当 采用连续 记录 的静 力触 探或 动力触 探为 主要 勘察 手段 时，每个 场地 不应 少于3 个孔；每 个场 地每一主要 土层 的原 状土 试样、岩石 单轴 抗压 强度 试验 及原位 测试 数据 均不 应少 于6 个（组）；c)当场区 内红 黏土 存在 上硬 下软时，应 分层 取样，取 样间距 不超 过1.0 m，同时加 强 现场 原位测试。7.3.4 岩溶勘 察室 内试 验应 符合 下列要 求：a)地表水、地下水样除进行一般试验项目外，应增加游离CO2 含量分析，必要时进行放射性同 位素测试；b)黏性土 应做液 限、塑限、比重、天然含 水量、天然 密度、压缩、抗剪 强度等 常规物 理力 学 性质、膨胀 性、渗透 试验，必 要 时进 行矿 物与 化学 成分 分 析；砂层 做颗 分试 验；溶 洞充 填物样应做常规 物理 力学 性质 试验，必要 时应 作黏 土矿 物成 分分析；c)代表性 岩样应 做单 轴抗压 强度试 验，必 要时 选作镜 下鉴定、化学 分析 和溶蚀 试验；泥灰 岩 等软质岩 类应 增加 软化 系数 试验。7.3.5 岩溶勘 察原 位测 试重点 查 明第四 系覆 盖层 中有 无隐 蔽土洞 存在、土 洞的 规模 及埋藏 位置、疏松裂隙带 的分 布及 其范 围、上覆砂 土层 是否 存在 强度 异常及 溶洞 充填 物的 性质，宜符 合以 下要 求：a)对于砂 土层 可采 用静 力触 探试验、标 准贯 入试 验等 方法；b)对于碎 石土 可采 用重 型动 力触探 试验（N63.5）或 超重型 动 力触 探试 验（N120）；c)对于红 黏土可 采用 静力触 探或标 准贯入 试验，对软 塑和流 塑状态 的红 黏土，可采用 旁压试验和十字 板剪 切试 验，对浅 部红黏 土地 基可 采用 静载 荷试验；d)溶洞充 填物 的状 态可 采用 标准贯 入试 验或 重型 动力 触探试 验进 行判 定；e)对发生 过地面 塌陷 的场地 应根据 回填处 理材 料选择 合理的 原位测 试手 段，当 回填材 料为 黏 性土时，可采 用静 力触 探试 验、标 准贯 入试 验等 方法；当回 填材 料为碎 石土 时，可 采用 重型动力触探试 验（N63.5）或超 重 型动力 触探 试验（N120）。7.4 地球物 理勘 探 7.4.1 各勘察 阶段 宜根 据场 地物 性、地 形、覆盖 和环 境电 磁场等 条件 以及 探测 精度 要求选 择合 适的 物探方法。必 要时 可选 择代 表性地 段，进行 物探 方法 的有效 性比 选试 验。DB4201/T 6322020 11 7.4.2 跨孔层 析成 像（CT）法物 探剖面 布置 宜符 合下 列要 求：a)对于隧道，单 线隧 道采用 两侧钻 孔对称 布置，双线 隧道外 侧和两 隧道 中间采 用梅花 型钻 孔 布置，相 邻钻 孔均 进行 跨孔CT，形成 多线 联测 网格；b)对于房 屋建筑 工程，岩溶 探测勘 探点宜 根据 建筑物 轮廓线，在可 能的 岩溶影 响范围 内采 用 梅花型满 堂布 置，相邻 钻孔 均进行 跨孔CT，形成 多线 联测网 格；c)CT 钻孔 间距除 应满 足勘探 点间距 的要求 外，尚应满 足物探 探测精 度要 求，宜 按15 m25 m布置。7.4.3 高密度 电阻 率法 勘探 宜根 据建筑 物型 式和 特点 布置 测线或 测网，结 合场 地环 境、物 性参 数和 探测精度 要求 等，通过 比选 试验确 定合 适的 装置、总 电极数、电 极间 距等 参数。7.4.4 桩基岩 溶探 测宜 采用 管波 探测法，以 探测 钻孔 或桩 孔一定 范围 内的 岩溶 发育 程度。7.4.5 施工勘 察
