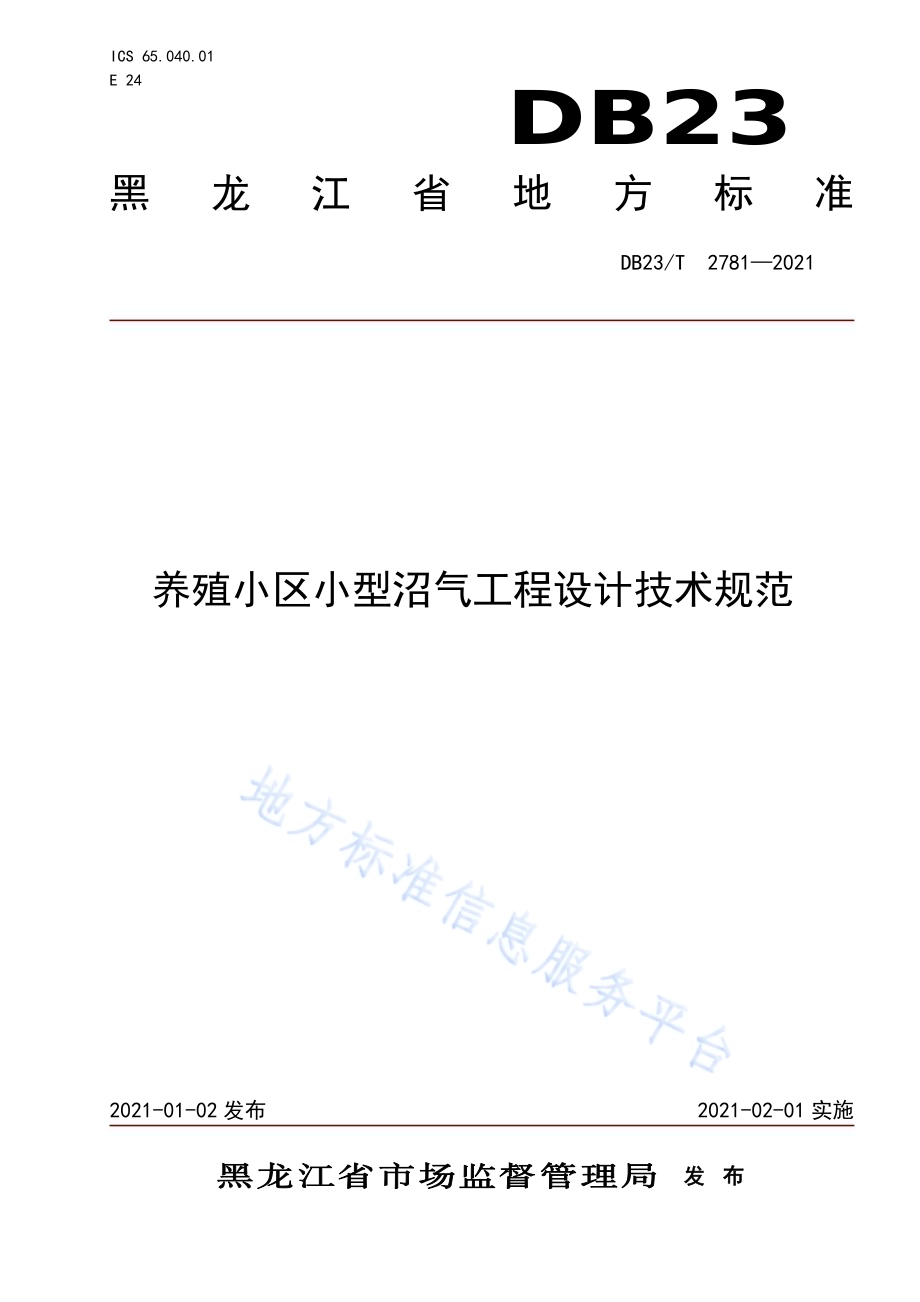

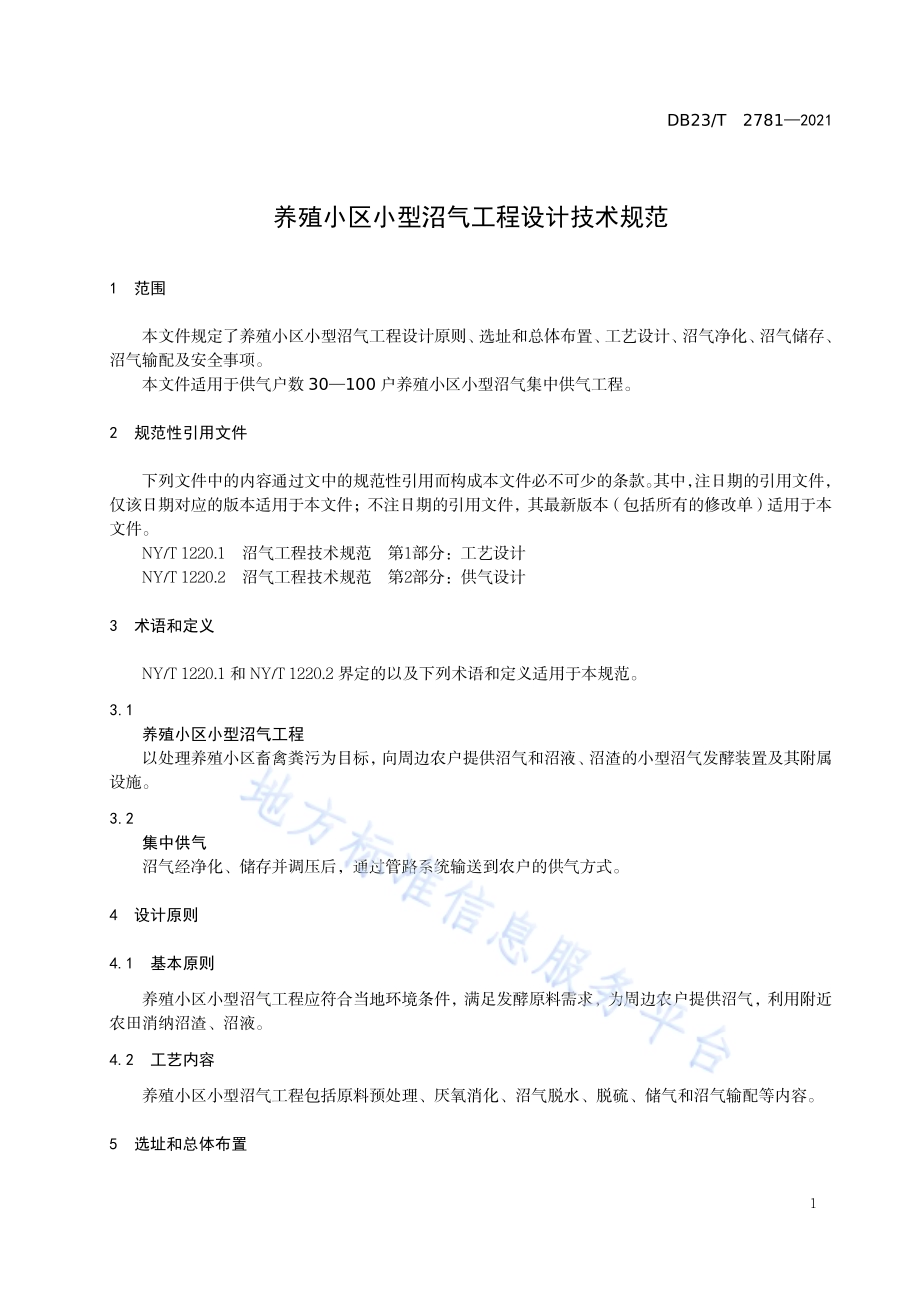

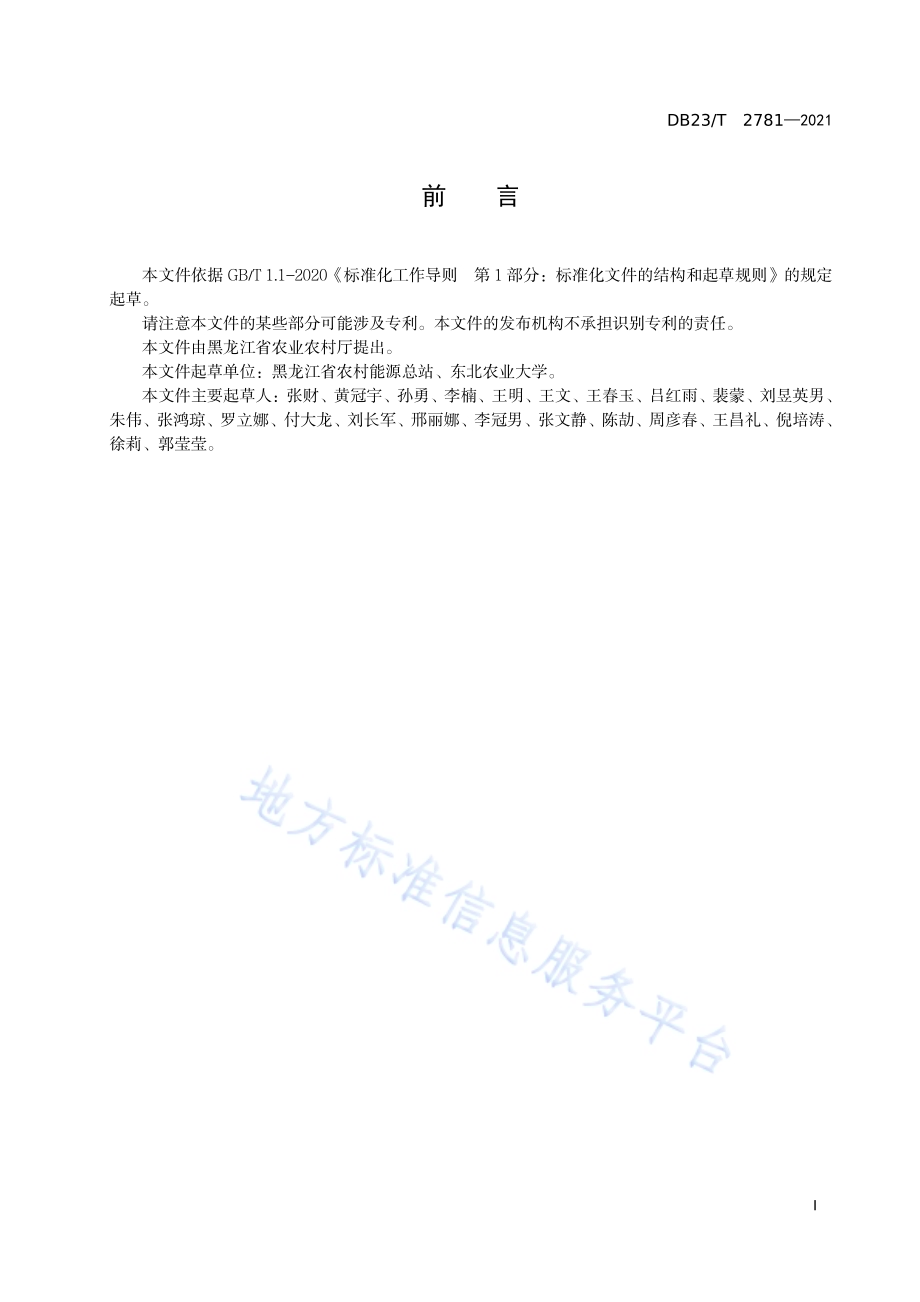

I C S 6 5.0 4 0.0 1E 2 4黑 龙 江 省 地 方 标 准DB23D B 2 3/T 2 7 8 1 2 0 2 1养 殖 小 区 小 型 沼 气 工 程 设 计 技 术 规 范2 0 2 1-0 1-0 2 发 布 2 0 2 1-0 2-0 1 实 施黑 龙 江 省 市 场 监 督 管 理 局发 布D B 2 3/T 2 7 8 1 2 0 2 1I前 言本 文 件 依 据 G B/T 1.1-2 0 2 0 标 准 化 工 作 导 则 第 1 部 分：标 准 化 文 件 的 结 构 和 起 草 规 则 的 规 定起 草。请 注 意 本 文 件 的 某 些 部 分 可 能 涉 及 专 利。本 文 件 的 发 布 机 构 不 承 担 识 别 专 利 的 责 任。本 文 件 由 黑 龙 江 省 农 业 农 村 厅 提 出。本 文 件 起 草 单 位：黑 龙 江 省 农 村 能 源 总 站、东 北 农 业 大 学。本 文 件 主 要 起 草 人：张 财、黄 冠 宇、孙 勇、李 楠、王 明、王 文、王 春 玉、吕 红 雨、裴 蒙、刘 昱 英 男、朱 伟、张 鸿 琼、罗 立 娜、付 大 龙、刘 长 军、邢 丽 娜、李 冠 男、张 文 静、陈 劼、周 彦 春、王 昌 礼、倪 培 涛、徐 莉、郭 莹 莹。D B 2 3/T 2 7 8 1 2 0 2 11养 殖 小 区 小 型 沼 气 工 程 设 计 技 术 规 范1 范 围本 文 件 规 定 了 养 殖 小 区 小 型 沼 气 工 程 设 计 原 则、选 址 和 总 体 布 置、工 艺 设 计、沼 气 净 化、沼 气 储 存、沼 气 输 配 及 安 全 事 项。本 文 件 适 用 于 供 气 户 数 3 0 1 0 0 户 养 殖 小 区 小 型 沼 气 集 中 供 气 工 程。2 规 范 性 引 用 文 件下 列 文 件 中 的 内 容 通 过 文 中 的 规 范 性 引 用 而 构 成 本 文 件 必 不 可 少 的 条 款。其 中，注 日 期 的 引 用 文 件，仅 该 日 期 对 应 的 版 本 适 用 于 本 文 件；不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本文 件。N Y/T 1 2 2 0.1 沼 气 工 程 技 术 规 范 第 1 部 分：工 艺 设 计N Y/T 1 2 2 0.2 沼 气 工 程 技 术 规 范 第 2 部 分：供 气 设 计3 术 语 和 定 义N Y/T 1 2 2 0.1 和 N Y/T 1 2 2 0.2 界 定 的 以 及 下 列 术 语 和 定 义 适 用 于 本 规 范。3.1养 殖 小 区 小 型 沼 气 工 程以 处 理 养 殖 小 区 畜 禽 粪 污 为 目 标，向 周 边 农 户 提 供 沼 气 和 沼 液、沼 渣 的 小 型 沼 气 发 酵 装 置 及 其 附 属设 施。3.2集 中 供 气沼 气 经 净 化、储 存 并 调 压 后，通 过 管 路 系 统 输 送 到 农 户 的 供 气 方 式。4 设 计 原 则4.1 基 本 原 则养 殖 小 区 小 型 沼 气 工 程 应 符 合 当 地 环 境 条 件，满 足 发 酵 原 料 需 求，为 周 边 农 户 提 供 沼 气，利 用 附 近农 田 消 纳 沼 渣、沼 液。4.2 工 艺 内 容养 殖 小 区 小 型 沼 气 工 程 包 括 原 料 预 处 理、厌 氧 消 化、沼 气 脱 水、脱 硫、储 气 和 沼 气 输 配 等 内 容。5 选 址 和 总 体 布 置D B 2 3/T 2 7 8 1 2 0 2 125.1 工 程 选 址应 靠 近 发 酵 原 料、沼 气 供 给 和 沼 肥 还 田 地 点，满 足 工 程 建 设 的 地 质、供 水、供 电 条 件，交 通 运 输 方便，符 合 安 全、消 防 和 防 疫 等 有 关 要 求。5.2 总 体 布 置应 满 足 沼 气 工 艺 设 计 的 要 求，结 合 地 形、地 址 和 气 象 因 素，布 局 紧 凑，便 于 施 工、运 行、维 护 和 管理，沼 气 发 酵 装 置 与 居 住 区 间 距 2 0 m。5.3 原 料 收 集以 养 殖 小 区 粪 污 为 主，掺 混 秸 秆 和 其 它 有 机 废 物。原 料 的 收 集、运 输、储 存 应 有 专 人 管 理。粪 污 类原 料 的 储 运 场 所 及 设 施，应 配 有 必 要 的 清 洁 和 消 毒 工 具。6 工 艺 设 计6.1 发 酵 工 艺 选 择6.1.1 一 般 原 则选 择 处 理 工 艺 先 进、投 资 和 运 行 费 用 较 低、便 于 建 筑 施 工、管 理 操 作 简 便 易 行 的 工 艺 和 装 置。6.1.2 发 酵 温 度 与 浓 度厌 氧 反 应 器 发 酵 温 度 应 维 持 在 中 温 3 5 左 右，进 池 物 料 浓 度 宜 控 制 在（6-1 0）%。6.1.3 发 酵 装 置宜 采 用 C S T R 完 全 混 合 式 反 应 器 或 水 压 式 沼 气 池 等 装 置。6.1.3.1 C S T R 完 全 混 合 式 反 应 器C S T R 完 全 混 合 式 反 应 器 的 主 要 设 计 参 数 可 参 照 N Y/T 1 2 2 2 中 8.2“能 源 生 态 型”沼 气 工 程 所 用 厌 氧消 化 器。6.1.3.2 水 压 式 沼 气 池水 压 式 沼 气 池 单 池 建 设 容 积 不 超 过 5 0 m3，总 容 积 大 于 5 0 m3时，采 用 多 池 并 联 模 式 建 造。水 压 式沼 气 池 可 参 照 规 范 G B/T 4 7 5 0 的 3.1 池 型 各 部 位 结 构 设 计。6.1.4 发 酵 容 积总 发 酵 容 积 V（m3）按 照 养 殖 小 区 内 每 日 粪 污 总 产 量。进 行 测 算，测 算 过 程 如 公 式（1）所 示。m t rH R T T n bVs=（1）式 中：V 总 发 酵 容 积，单 位(m3)b 单 位 畜 禽 每 天 的 平 均 排 粪 量（k g、湿 重），取 值 见 表 1；n 养 殖 畜 禽 的 数 量（头、只）；Ts 畜 禽 粪 便 原 料 中 干 物 质 含 量 的 百 分 比（%），取 值 见 表 1；D B 2 3/T 2 7 8 1 2 0 2 13H R T 原 料 在 池 中 的 滞 留 天 数（d），取 值 为 9 0 d；r 发 酵 原 料 浓 度（%），取 值 为(6-1 0)%；t 发 酵 料 液 比 重（k g/m3），取 值 为 1；m 池 内 装 料 的 有 效 容 积（%），取 值 为 9 0%。6.2 工 艺 流 程工 艺 流 程 图 见 图 1。原料除杂调质发酵池沼气净化（脱水+脱硫）沼液储存 沼肥还田储气装置 集中供气图 1 工 艺 流 程 图7 沼 气 净 化7.1 一 般 程 序生 产 的 沼 气 应 进 行 脱 水、脱 硫 处 理 后 进 入 输 配 系 统，供 农 户 使 用。7.2 沼 气 脱 水沼 气 中 水 分 宜 采 用 重 力 法 脱 除。沼 气 气 水 分 离 器 宜 采 用 立 式 圆 柱 形 结 构 设 计，其 容 积 可 按 表 1 的 规格 尺 寸 选 用。表 1 沼 气 气 水 分 离 器 规 格 尺 寸供 气 户 数 气 水 分 离 器(m3)进 出 口 管 径3 0 5 0 0.0 1 5 D N 3 2/D N 4 05 1 8 0 0.0 2 0 D N 4 08 1 1 0 0 0.0 3 0 D N 5 07.3 沼 气 脱 硫沼 气 脱 硫 宜 采 用 干 法 脱 硫，宜 采 用 颗 粒 状 氧 化 铁 做 脱 硫 剂。脱 硫 装 置 应 设 置 两 套，一 备 一 用。脱 硫装 置 宜 采 用 立 式 圆 柱 形 和 地 上 架 空 布 置 设 计，其 容 积 可 在 表 2 中 选 择。表 2 沼 气 脱 硫 器 规 格 尺 寸供 气 户 数 日 产 沼 气 量(m3/d)脱 硫 器 容 积(m3)沼 气 进 出 口 管 径3 0 5 0 6 0 0.0 8 D N 4 05 1 8 0 9 0 0.1 2 D N 4 08 1 1 0 0 1 2 0 0.1 6 D N 5 08 沼 气 储 存D B 2 3/T 2 7 8 1 2 0 2 148.1 储 气 装 置 容 积以 月 平 均 日 供 气 量 的（5 0 6 0）%为 宜。8.2 储 气 装 置沼 气 宜 采 用 柔 性 干 式 储 气 设 施 储 存，应 增 加 一 定 附 属 设 施 对 其 进 行 固 定 和 防 护。8.3 避 雷 装 置储 气 设 施 附 近 应 装 有 避 雷 装 置。当 hx h/2 时 按 公 式（2）：p h p h h ra x=-=)(x（2）当 hx h/2 时 按 公 式（3）:p h h rx)2 5.1(x-=（3）式 中：rx 避 雷 针 在 hx水 平 面 上 的 保 护 半 径，m；hx 被 保 护 物 的 高 度，m；h 避 雷 针 的 高 度，m；ha 避 雷 针 的 有 效 高 度，m；P 高 度 影 响 系 数，h 3 0 m，P=1。9 沼 气 输 配沼 气 输 配 系 统 设 计 应 保 证 供 气 安 全 性 和 可 靠 性，沼 气 管 网 宜 采 用 低 压 供 气，供 气 距 离 应 在 3 k m 以内 为 宜。供 气 管 道 设 计 及 管 材 要 求 参 照 N Y/T 1 2 2 0.2 执 行，沼 气 干 管 和 入 户 管 道 可 选 用 表 3 的 规 格 尺 寸。表 3 沼 气 干 管 和 入 户 管 道 规 格 尺 寸供 气 户 数 干 道 直 径（m m）入 户 管 道 直 径（m m）3 0 4 0 2 05 0 6 0 2 08 0 7 5 2 01 0 0 9 0 2 01 0 安 全 事 项养 殖 小 区 小 型 沼 气 工 程 的 安 全、防 爆、防 雷 与 接 地 参 照 G B 1 2 8 0 1、G B 5 0 0 2 8、G B 5 0 0 1 6、G B 5 0 0 5 7、G B J 6 5 的 相 关 规 定 执 行。D B 2 3/T 2 7 8 1 2 0 2 15参 考 文 献 1 G B J 6 5-1 9 8 3 工 业 与 民 用 电 力 设 置 的 接 地 设 计 规 范 2 G B/T 4 7 5 0-2 0 1 6 户 用 沼 气 池 设 计 规 范 3 G B/T 1 2 8 0 1-2 0 0 8 生 产 过 程 安 全 卫 生 要 求 总 则 4 G B 5 0 0 1 6-2 0 1 4 建 筑 设 计 防 火 规 范（附 条 文 说 明）5 G B 5 0 0 2 8-2 0 0 6 城 镇 燃 气 设 计 规 范(附 加 条 文 说 明）6 G B 5 0 0 5 7-2 0 1 0 建 筑 物 防 雷 设 计 规 范 7 N Y/T 9 0-2 0 1 4 农 村 户 用 沼 气 发 酵 工 艺 规 程 8 N Y/T 6 6 7-2 0 1 1 沼 气 工 程 规 模 分 类 9 N Y/T 1 2 2 2-2 0 0 6 规 模 化 畜 禽 养 殖 场 沼 气 工 程 设 计 规 范
