用电场所智慧安全监控系统技术规范DB32／T 3847-2020.pdf

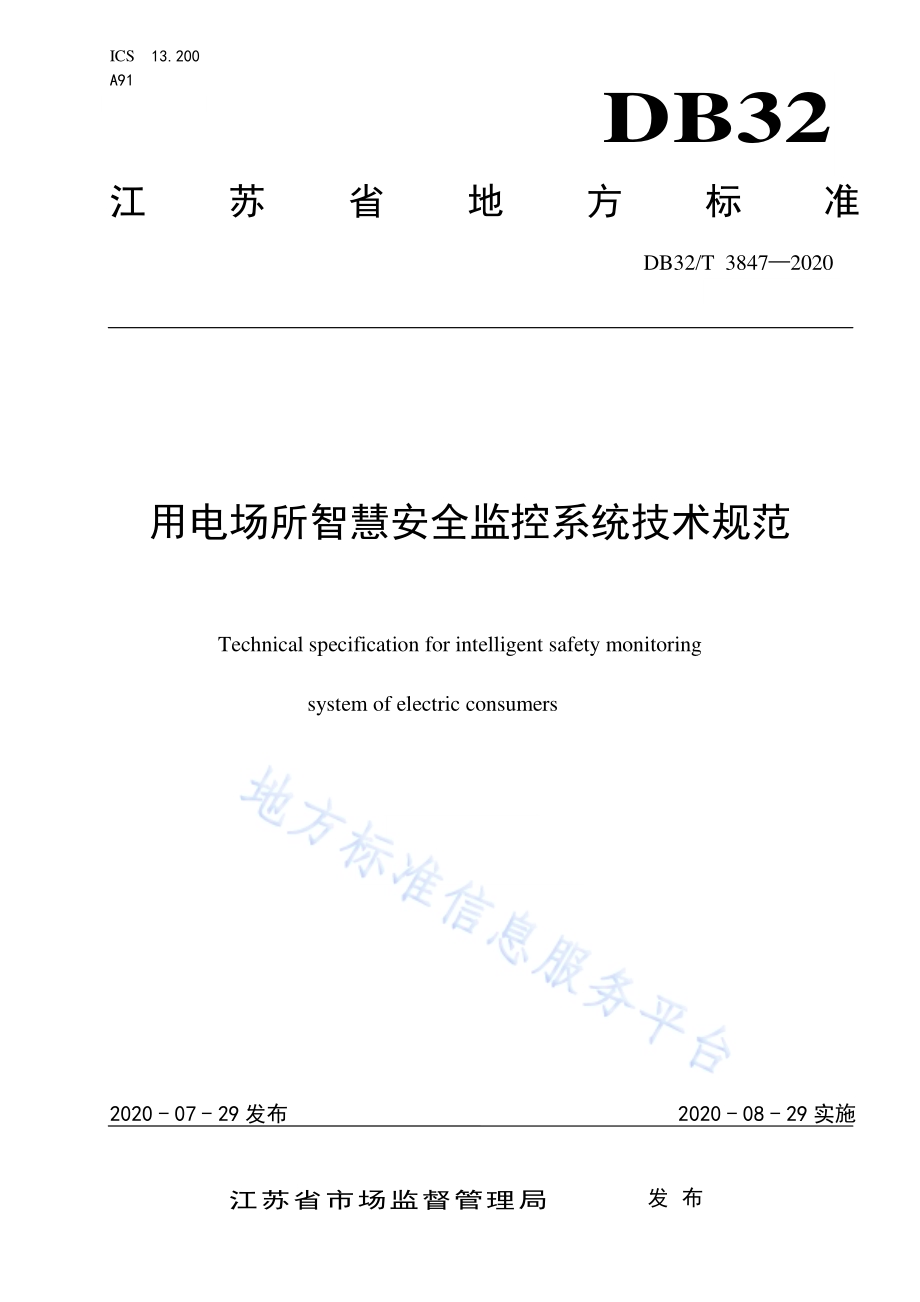

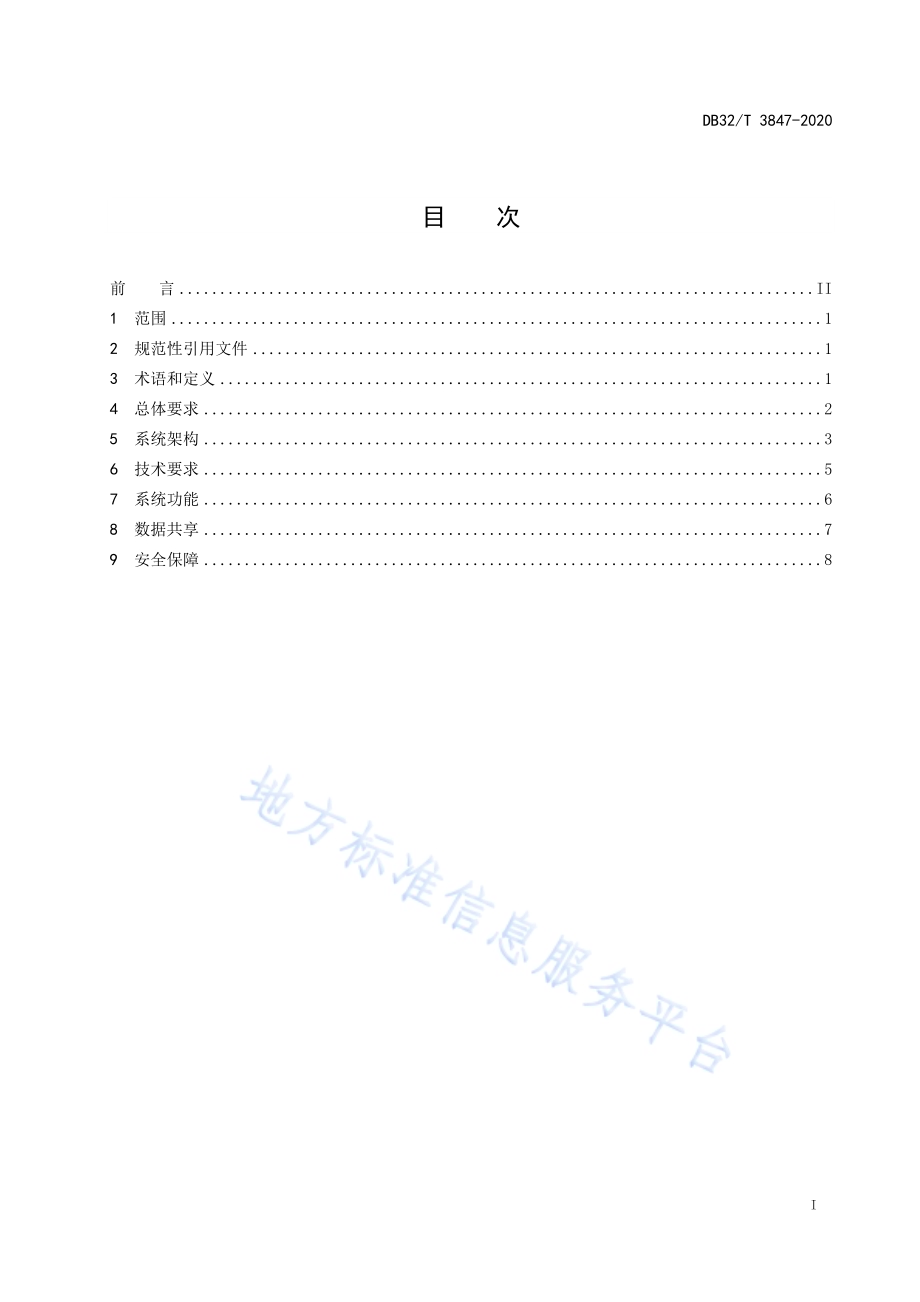

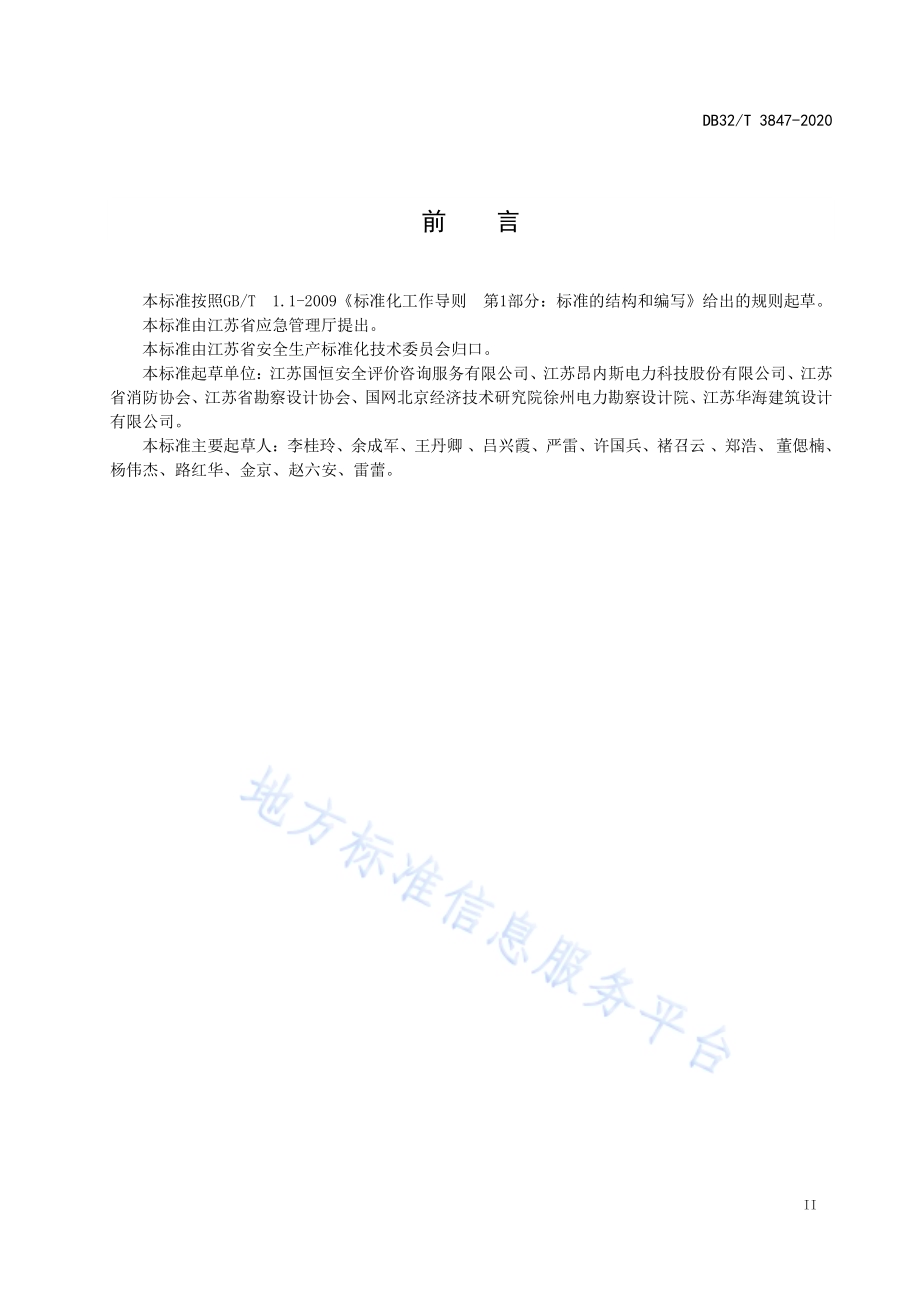

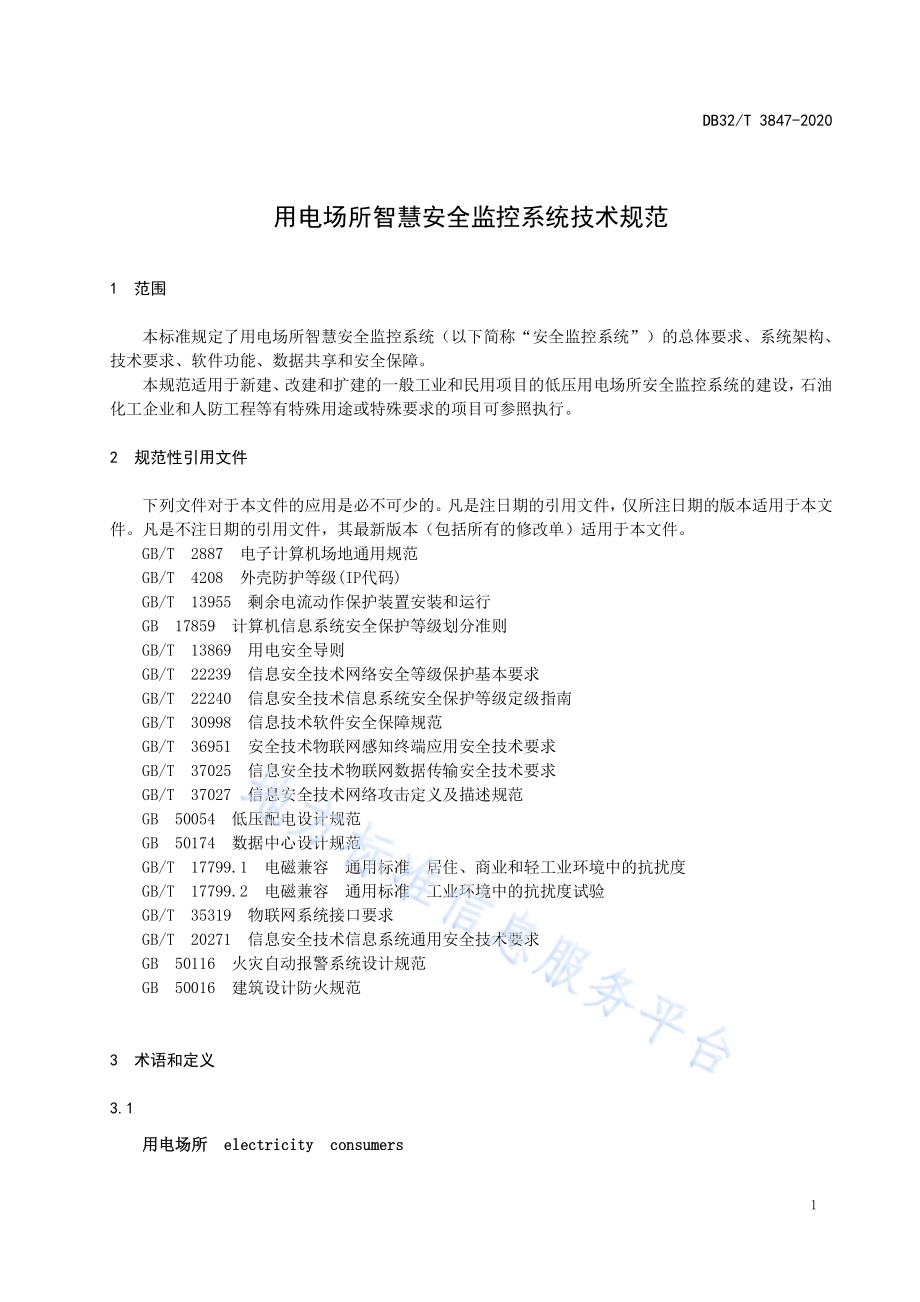

ICS 13.200 A91 DB32 江苏省 地 方 标 准 DB32/T 3847 2020 用电场 所智慧安 全监控系 统技术规 范 Technical specification for intelligent safety monitoring system of electric consumers 2020-07-29 发布 2020-08-29 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3847-2020 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总 体要 求.2 5 系 统架 构.3 6 技 术要 求.5 7 系 统功 能.6 8 数 据共 享.7 9 安 全保 障.8 DB32/T 3847-2020 II 前 言 本标准 按照GB/T 1.1-2009 标 准化 工作 导则 第1 部分：标准 的结 构和 编写 给出 的规 则起 草。本标准 由江 苏省 应急 管理 厅提出。本标准 由江 苏省 安全 生产 标准化 技术 委员 会归 口。本标准 起草 单位：江苏 国 恒安全 评价 咨询 服务 有限 公司、江 苏昂 内斯 电力 科 技股份 有限 公司、江苏省消防 协会、江苏 省勘 察 设计协 会、国 网北 京经 济 技术研 究院 徐州 电力 勘察 设计院、江苏 华海 建筑 设 计有限公 司。本标准 主要 起草 人：李桂 玲、余 成军、王 丹卿、吕 兴霞、严雷、许 国兵、褚 召云、郑浩、董 偲楠、杨伟杰、路 红华、金 京、赵六安、雷 蕾。DB32/T 3847-2020 1 用 电场所 智慧安全 监控系 统技术规 范 1 范围 本标准 规定 了用 电场 所智 慧安全 监控 系统（以 下简 称“安 全监 控系 统”）的 总体要 求、系统 架 构、技术要 求、软件 功能、数 据共享 和安 全保 障。本规范 适用 于新 建、改建 和扩建 的一 般工 业和 民用 项目的 低压 用电 场所 安全 监控系 统的 建设，石 油化工企 业和 人防 工程 等有 特 殊用 途或 特殊 要求 的项 目可参 照执 行。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2887 电 子计 算机 场地通 用规 范 GB/T 4208 外 壳防 护等 级(IP 代码)GB/T 13955 剩余 电流 动 作保护 装置 安装 和运 行 GB 17859 计 算机 信息 系 统安全 保护 等级 划分 准则 GB/T 13869 用电 安全 导 则 GB/T 22239 信息 安全 技 术网络 安全 等级 保护 基本 要求 GB/T 22240 信息 安全 技 术信息 系统 安全 保护 等级 定级指 南 GB/T 30998 信息 技术 软 件安全 保障 规范 GB/T 36951 安全 技术 物 联网感 知终 端应 用安 全技 术要求 GB/T 37025 信息 安全 技 术物联 网数 据传 输安 全技 术要求 GB/T 37027 信息 安全 技 术网络 攻击 定义 及描 述规 范 GB 50054 低 压配 电设 计 规范 GB 50174 数 据中 心设 计 规范 GB/T 17799.1 电 磁兼 容 通用 标准 居 住、商业 和轻工 业环 境中 的抗 扰度 GB/T 17799.2 电 磁兼 容 通用 标准 工 业环 境中 的抗扰 度试 验 GB/T 35319 物联 网系 统 接口要 求 GB/T 20271 信息 安全 技 术信息 系统 通用 安全 技术 要求 GB 50116 火 灾自 动报 警 系统设 计规 范 GB 50016 建 筑设 计防 火 规范 3 术语和 定义 3.1 用电场所 electricity consumers DB32/T 3847-2020 2 使用电 能组 织生 产、开 展 活动、进 行生 活的 场所，如商场、宾馆、饭店、学 校、医 院、车 站、码头、机场、住宅 楼、办公 楼、养老院、福 利院、幼 儿园、图书 馆、展览 馆、博物 馆、体 育场 馆、公 共 娱 乐 场所等民 用建 筑和 工矿 企业。3.2 电气火灾 electrical fire 一般是 指电 气线 路、用 电 设备、器 具以 及供 配电 设 备等由 于安 装使 用不 当、线路老 化或 机械 损伤 等原因造 成线 路短 路、过 载 或产生 剩余 电流、电弧 等 引起的 异常 高温，引燃 或 引爆本 体及 周边 可燃 物或 粉尘、可 爆炸 混合 气体 等而 发生的 火灾。3.3 感知终端 sensing terminal 能对物 或环 境进 行信 息采 集和/或执 行操 作，并能 联 网进行 通信 的装 置。3.4 安全监控系统 security monitoring platform 安全监 控系 统由 感知 层、存储层、应 用层 和监 管层 组成。感知 层在 感知 终端 采集数 据，通过 网 络 传输协议 上传 至位 于存 储层 的云数 据库，并 为应 用层 提供数 据检 索、日志 记录、数据 分析、数 据 对 比 甄 别以及安 全评 估报 告等 服务。应用 层将 各类 应用 统计 分析结 果，通过 数据 接口 共享给 各类 监管 层 用 户 交 互界面，同时 对应 用层 下达 指令，实现 对被 监控 对象 的分合 闸、参数 设置 等远 程控制 操作。3.5 实时数据 real-time data 感知终 端采 集现 场用 电设 备、电 气线 路的 用电 数据，包括 用电 设备 运行 出现 的报警 数据。3.6 报警阈值 alarm threshold value 安全监 控预 警装 备触 发报 警的临 界值。4 总体要 求 4.1 基本要 求 4.1.1 安全监 控系 统的 设计 应统 筹规划，充 分考 虑数 据资 源的共 享性 与互 联互 通性。4.1.2 应按照“感 知层、存 储层、应用 层、监管 层”总体 架构建 设，构建 成层 次分 明，功 能清 晰的 安全监控 系统，综 合集 成各 层数据 分析 和应 用，实现 用电场 所电 气火 灾的 防控。4.1.3 安全监 控系 统设 计应 采用 模块化 设计，便 于应 用功 能的扩 展升 级。4.1.4 安全监 控系 统应 提供 清晰、简洁，友 好的 中文 人机 交互界 面，操作 应易 学易 用，便 于管 理和 维护。4.1.5 安全监 控系 统应 采取 必要 措施，保证 接入 平台 的设 备、系 统和 用户 的安 全性，以及 数据 传输 过程的安 全性。DB32/T 3847-2020 3 4.1.6 安全监 控系 统应 满足 开放 性要求，应 提供 整个 系统 内部各 应用、各 业务 模块 间的信 息交 换和 共享服务 支持 系统 外数 据交 换服务，因需 实现 与相 关 政府监 管系 统、第 三方 服 务平台、企业 内部 系统 等 的互通共 享。4.1.7 运营单 位应 建立 完善 的运 维保障 机制，配 备专 门的 常态化 运维 队伍，保 障系 统的稳 定运 行。4.2 数据采 集要 求 感知终 端 至 少应 能输 出以 下状态 信息：电流，A；电压，V；有功功 率，KW；无功功 率，Var；频率，Hz；温度，；有功电 能，kWh；无功电 能，kVarh；剩余电 流，mA；谐波电 压，V；谐波电 流，A。5 系统架 构 5.1 总体架 构 安全监 控系 统 架 构分 为四 层，分 别为 感知 层、存储 层、应 用层、监 管层，框 架结构 如图1所 示。DB32/T 3847-2020 4 图1 安全监 控系 统图 5.2 结构说 明 5.2.1 感知层 感知层 通常 集成 或外 接有 一个或 多个 传感 器（如 电 气火灾 监控 探测 器、剩 余 电流互 感器 等、温 湿度传感器、烟雾 报警 传感 器）、执 行器（如 智能 电表、微机保 护等）、音视 频采 集播放 终端（如摄 像头）、RFID读 写器、智能 化设 备 等信息 采集和/或指 令执 行 功能模 块，并 集成 有中央 处理功 能模块 和网 络通 信功能模 块。5.2.2 存储层 感知层 通过 网络 通讯 协议 将各类 数据 传输 到存 储层 中，进 行感 知数 据的 管理 与处理，并 通过 接 口 协议对应 用层 提供 感知 数据 的存储、访 问、检索、分 析、处 理等。当 应用 层远 程控制 指令 和阈 值 设 置 指 令下发以 后，存储 层通 过网 络通讯 协议 可对 感知 层感 知终端 传达 远程 控制 指令 和阈值 设置 指令。5.2.3 应用层 感知数 据和 用户（包 括人、组织 和其 他系 统）的 接 口，包 括监 控数 据的 综合 展示、安全 监控、安全预警、安全 分析、统 计分 析、运 维管 理、数据 应用、系统 管理、档 案管 理、联网控 制等 功能 展示 界 面，实现对 用电 系统 的实 时监 控和自 动管 理，满足 实际 安全监 控需 求。DB32/T 3847-2020 5 5.2.4 监管层 具备三 方监 管应 用端，包 括用电 单位、运 维单 位（监控中 心）、相关 需求 单 位等。应用 层将 数据 通过手机APP、短 信、微信 等 方 式向 监管 层需 求单 位进 行推送，辅 助需 求单 位进 行安全 决策 和运 维管 理。6 技术要 求 6.1 硬件技 术要 求 6.1.1 感知终 端产 品应 符合 下列 要求：a)取得质 量认 证证 书；b)应满足 GB/T 13869 的 要求；c)应满足 各自 安装 环境 的外 壳防护 等级 要求；d)产品电 磁兼 容抗 干扰 度试 验及性 能要 求满 足 GB/T 17799.1、GB/T 17799.1 要求；e)至少具 备一 路控 制信 号输 入，在 接收 到控 制信 号指 令后，应在 至 少 3 秒 内输 出控制 动作。6.1.2 感知终 端产 品部 署要 求 a)感知终 端产 品部 署在 低压 配电系 统时，应 依 据 GB 50054 低 压配 电设 计规 范 综合 考虑。b)低压配电线 路 采 用二 级 或三 级 保 护 时 应 符合 GB/T 13955 剩 余电 流 动 作 保 护装 置 安 装 和运行中 关于 线路 保护 的规 定。c)感知终 端产 品的 设置 应根 据被保 护电 气线 路的 实际 情况和 用电 设备 的具 体情 况，采 用二 级 或 三级配电 时，应逐 级部 署感 知终端，如 图 2 所示。d)感知终 端产 品的 设置 不应 影响供 电系 统的 正常 工作。图2 感知终 端部 署图 注：总配电系统包含对变压器、进线柜、电容柜、出线柜等；分 支配电系统包含分支箱、楼层配电箱、车间配电箱DB32/T 3847-2020 6 等；末端配电系统包含开关箱、控制箱、终端配电箱。6.1.3 感知终 端产 品安 装要 求 a)感知终 端产 品安 装时 应满 足用电 场所 环境 条件（如 海拔、温度、湿 度、电磁、震动、粉尘 等）、供电方 式及 系统 保护 方式。b)感知终 端在 安装 使用 时应 满足 GB/T 13869 用电 安全导 则 要求。6.2 软件技 术要 求 6.2.1 安全监 控系 统应 具 有 GIS 地图可 视化 监控 页面。6.2.2 安全监 控系 统应 满足 高可 用性要 求，提 供24 小时 不 间断进 行安 全数 据监 测和 异常报 警推 送服务。6.2.3 安全监 控系 统应 实时 提供 电气火 灾监 控参 数（如剩 余电流 数值、温 度数 值）和故障 报警 详细 位置（包 括栋 号、楼层、配 电箱编 号等）。6.2.4 安全监 控系 统应 具有 报警 和预报 警功 能，能在 被监 控参数 发生 异常，但 未达 到监控 报警 值前 发生预报 警信 号。6.2.5 报警信 息 应 具备 多途 径推 送，通 过平 台声 光、短信、微信 等途 径向 用户 端、运维端 等需 求部 门推送信 息和 实时 共享。6.2.6 安全监 控系 统可 以远 程发 送控制 指令 和感 知终 端设 备进行 联动 控制。6.2.7 支持在 线召 测、远程 设定 和修改 各感 知终 端设 备的 额定阈 值。6.2.8 安全监 控系 统应 支持TCP、UDP 和CMPP、SMPP 等 至少 一 种标准 通讯 传输 协议 解析；支持对1376.1、698、101、103、104 等 至 少一种 标准 报文 规约 解析。6.2.9 安全监 控系 统 数 据库 应采 用 Mysql、MSSql、Oracle 等通用 存储 数据 库。6.2.10 告警信 息和 实时 数据 存储 于数据 库中，存 储信 息应 保证保 存两 年以 上。6.2.11 安全监 控系 统 在 并发 用户 数不大 于设 计用 户 数 5%的 用户数 范围 内，系统 的请 求响应 时间 应不大于 3s，一般 应用 不大 于lOs，报警 通知 发出 不大 于 2s。6.2.12 安全监 控系 统 应 采用 主流 的开源 分步 式缓 存产 品，实现每 秒不 少 于 30 万条 记 录的并 发写 入。6.2.13 安全监 控系 统监 管层 各应 用端共 享数 据准 确性 应 为100%。7 系统功 能 7.1 安全监 控 安全监 控平 台应 具备 监控 首页，具备 宏观 展示 分析、各类 安全 数据、实 时警 报展示 功能。系 统 应 能实时记 录各 类监 控数 据正 常、异常 的数 值，依 托大 数 据平台 自动 生成 各类 日志 报表，并 在需 要时 就记 录结果进 行分 析评 价。7.2 安全预 警 DB32/T 3847-2020 7 应具备 对历 史监 测数 据、实时数 据的 分析、对 比、查询、谐波 分析 功能，对 用户各 级线 路的 状 态 展示功能，对 告警 的发 生状 态和告 警历 史的 查询 处理 功能，对故 障和 预警 以及 谐波、三相 不平 衡、负 荷 异常等问 题的 展示 和分 析功 能。7.3 安全分 析 应具备 用电 安全 评价 体系。根据 不同 故障 和隐 患类 型和数 量按 照分 析模 型计 算出安 全指 数、不 同 告警类型 和严 重程 度给 出告 警风险 等级；根 据不 同区 域 的风险 等级 给出 重点 防范 用电区 域以 及危 险情 况 说明；根 据多 种参 数共 同分 析得出 火灾 发生 的概 率预 测等功 能。7.4 统计分 析 对用户 用电 量和 能耗 进行 分析和 统计，具 有用 电报 表、历 史 电 量查 询、能耗 构成分 析、需量 分 析、功率因 数测 量、负载 率统 计等功 能。7.5 运维管 理 应具备 电子 工单 制作、派 发、跟 踪、运 维任 务管 理、现场 故障 维修 前后 文件 上传、运维 明细、安全评估及 故障 隐患 明细 报告 制作等 功能。7.6 数据应 用 应具备 用电 安全 数据 多维 度大数 据分 析功 能，具有 同类用 户安 全参 数智 能对 比功能、同 类最 优 用 户安全排 名、同类 用户 参数 走势对 比、运行 数据 大数 据对比 分析、能 效数 据大 数据对 比分 析、大 数 据 风 险预警等 功能。7.7 系统管 理 应具备 为用 户建 档、感知 终端报 警阈 值设 定、感知 终端分 合闸 控制、感 知终 端程序 升级、用 电 现 场隐患记 录、线上 监 测 报警 记录、设备 的预 防性 试验 记录、原始 数据 查询 对比、用户 配电 模拟 屏 等 功 能。7.8 档案管 理 应具备 用户 用电 安全 档案 存储功 能。系统 应能 将电 气安全 隐患 的报 警处 理、隐患排 查、电气 信 息、运维情 况等 录入 系统 管理，实现 云端 存档，便 于对 系统现 场隐 患情 况进 行有 效监督 和统 计分 析。7.9 联网控 制 安全监 控系 统应 具备 远程 联网控 制感 知终 端设 备的 功能。当用 电场 所用 电设 备发生 火灾 先兆 时，监管用户 可通 过移 动端APP、监控中 心、数据 共享 端等 平台远 程给 用电 场所 的感 知终端 设备 发送 控制 指令，进行远 程分 合闸 操作。8 数据共 享 8.1 接口要 求 8.1.1 监管层 通过 远程 控制 感知 终端操 作时，远 程控 制指 令需要 系统 多重 身份 验证。8.1.2 安全监 控系 统各 应用 板块 间接口 的设 计、开发 和应 用需符 合 GB/T 35319 要 求。8.1.3 安全监 控系 统各 层数 据传 输安全 技术 要求 需符 合 GB/T 37025、GB 37027 要 求。DB32/T 3847-2020 8 8.1.4 安全监 控系 统感 知层 网关 安全技 术要 求应 符 合 GB/T 37025、GB 37027 要求。8.2 联动响 应 8.2.1 用户端 运维单 位应 建立 监测、预 警的记 录和 报告 制度，当 预警信 号被 监测 到时，应 按照约 定的 形式 和时 间间隔上 报用 户，上报 的内 容应包 含但 不限 于：a)应急事 件发 生及 发现 的时 间、位 置；b)现象描 述；c)影响的 范围；d)初步原 因分 析；e)报告人。报 告 人应 及时 提交 用户。报 告 的方 式包 括：热线电话、网 络平 台、电 子邮 箱、微 信等 现代 通讯 工具，并 确认 对方 收到 报告。用户单 位人 员接 到报 告时 应采取 必要 措施，开展 应 急事件 的先 期处 置，以 提 高应急 响应 效率，避免次生、衍生 事件 的发 生。8.2.2 运维端 依托安 全监 控系 统检 测故 障报警 信息，应 配备 专业 运维队 伍，快速 响应 抢修、维修，实现 运维 联动，高效为 用户 完成 以下 任务：a)运维排 查。根据 电气 火灾 监控系 统分 析，运维 单位 对用电 场所 的配 电设 备存 在的安 全隐 患 进 行逐个审 查、确认。b)隐患处 理。针对 于运 维排 查所发 现的 用电 隐患 问题，进行 整改 处理。c)故障抢 修。根据 电气 火灾 监控系 统的 监测 发现 的电 力故障，运 维单 位接 到平 台或用 户的 故 障 抢修信息 后，进行 故障 处理。d)设备维 护。运维 单位 对配 电设备 维修 与保 养。8.2.3 数据共 享端 平台监 控系 统应 定期 进行 区域安 全评 估，为 相 关需 求部门 工作 提供 以下 信息 支持：f)负荷分 析。监 测用 电单 位 的用电 负荷 在不 同时 间段、不 同季 节的 负荷 变化，分 析出区 域内 企业的开工 率、生产 状况、生 产率等 数据。g)火灾防 控。对不 同客 户类 型 的安全 报警 率和 报警 时段 的分析，筛 选出 安全 重点 关 注的用 电单 位。h)用电能 耗趋 势分 析。对 大 量用电 历史 数据 的分 析，在能耗 高峰 前提 供预 警，包括能 耗高 峰的 时段、企 业类 型以 及相 应的 危险程 度等。9 安全保 障 9.1 安全监 控系 统登 录时 应有 身份验 证机 制，确保 身份 合法性。9.2 安全监 控系 统应 符 合 GB/T 22239 第 二级 基本 要求 中的规 定，并获 得公 安机 关信息 系统 安全 等级保护备 案证 明。9.3 安全监 控系 统宜 部署 在公 有云环 境下，若 部署 在私 有云应 满 足GB 50174 要 求。9.4 具备数 据热 冗余 备份 机制 和异地 备份 机制。DB32/T 3847-2020 9 9.5 数据信 息安 全管 理应 符 合GB/T 22240 要 求。9.6 信息技 术软 件安 全保 障应 符合 GB/T 30998 要 求。9.7 各子系 统实 体间 接口 的设 计、开 发和 应用 接口 应满 足 GB/T 35319 要求。9.8 具备高 级别 的数 据加 密技 术，可 根据 自身 需求 使用 特定的 加密 技术。9.9 计算机 网络 通讯 和无 线通 讯应具 备防 护入 侵措 施。9.10 机房建 设应 满 足GB 50174 的要 求。_
