液化石油气瓶安全管理物联网规范DB37／T 4239—2020.pdf

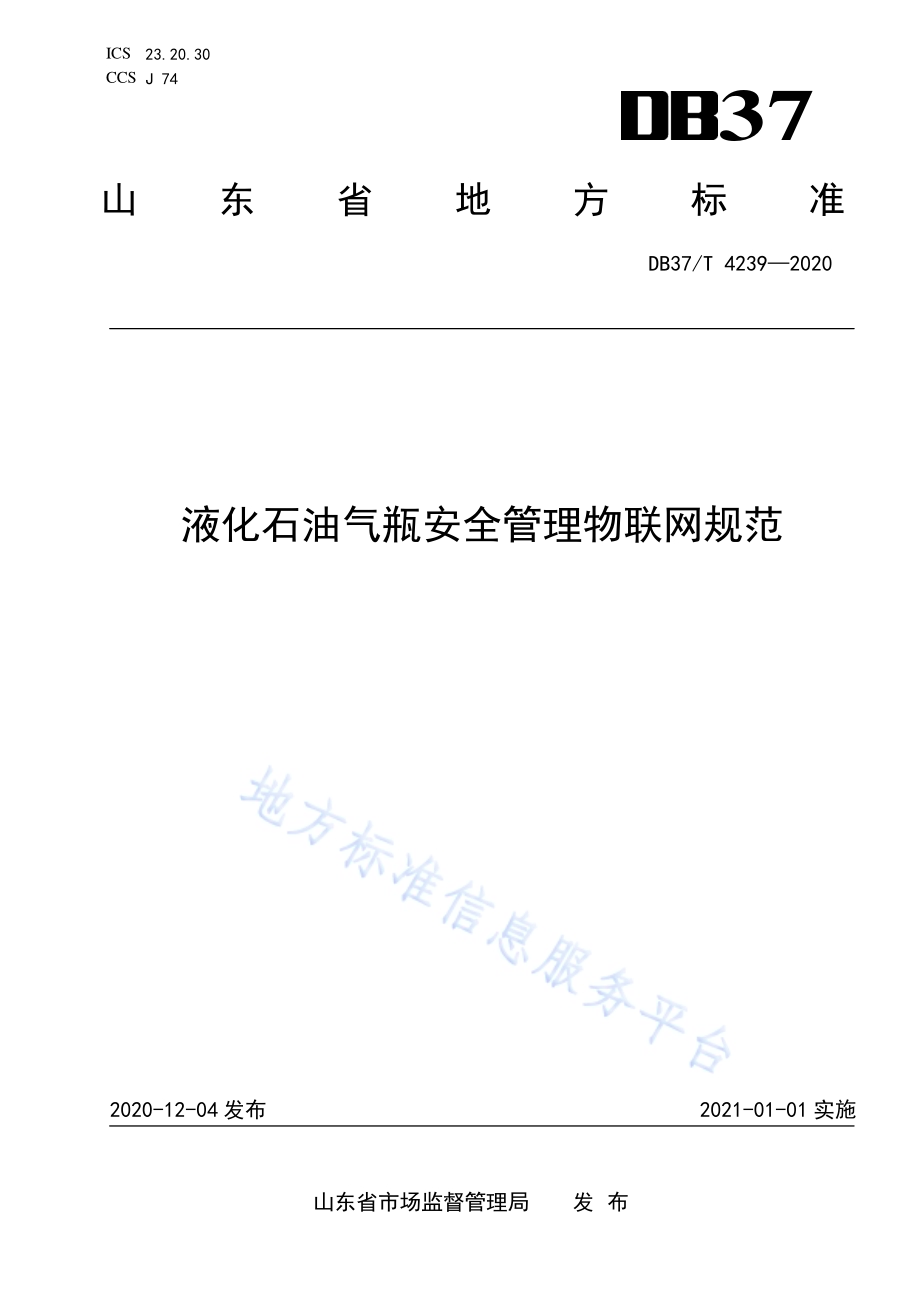

ICS 23.20.30 CCS J 74 37 山东省地方标准 DB37/T 4239 2020 液化石 油 气瓶安全 管理物联 网规范 2020-12-04 发布 2021-01-01 实施 山东省市 场监督 管 理局 发 布 DB37/T 4239 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 参 考体 系结 构.2 5 液 化石 油气 瓶物 联网 要 求.3 参考文 献.6 DB37/T 4239 2020 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作导则 第1 部分：标准化 文件 的结构 和起草 规则 的规 定起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 专利 的责任。本文件 由 山 东省 市场 监督 管理局 提出、归 口并 监督 实施。本文件 起草 单位：山东 特 检鲁安 工程 技术 服务 有限 公司、济 南市 市场 监督 管 理局、聊 城市 市场 监督管理局、山东 省特 种设 备 检验研 究院 有限 公司、滨 州永辰 燃气 有限 公司、山 东中石 油昆 仑永 泰能 源有 限公司。本文件 主要 起草 人：李磊、陈树 芳、刘 丽梅、杨 作明、高洪 刚、薛 庆、李良、李 观松、于蕾、张伟、田其美、许 洋、芮圆 圆、张璐、张增 刚、刘卫 东、周洋。DB37/T 4239 2020 1 液 化石油 气瓶安全 管理物 联网规范 1 范围 本 文件 规定 了液 化石 油气 瓶安全 管理 物联 网的 参考 体系结 构和 要求。本 文件 适用 于液 化石 油气 瓶制造、充 装、检验 等安 全管理 物联 网的 研发 和应 用。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 18284 快 速响 应矩 阵码 GB/T 21049 汉 信码 GB/T 33745 物 联网 术语 GB/T 34068 物 联网 总体 技术 智能 传感 器接 口规 范 GB/T 34071 物 联网 总体 技术 智能 传感 器可 靠性 设 计方法 与评 审 GB/T 35319 物 联网 系 统接口 要求 GB/T 36373.1 2018 特 种设备 信息 资源 管理 数 据 元规范 第1部 分：气瓶 GB/T 36478.2 物联 网 信息交 换和 共享 第2部 分：通用 技术 要求 GB/T 36951 信 息安 全技 术 物 联网 感知 终端 应用 安全技 术要 求 GB/T 37025 信 息安 全技 术 物 联网 数据 传输 安全 技术要 求 GB/T 37886 气 瓶射 频识 别（RFID）读写 设备 技术 规范 GB/T 38059 2019 气瓶 射频识 别（RFID）应 用 充装控 制管 理要 求 GB/T 38157 2019 重要 产品追 溯 追溯 管理 平台 建设规 范 SJ/T 11601 2016 信息 技术 非接 触式 二维 码扫 描枪通 用规 范 DB37/T 4234 特种 设备 大 数据平 台数 据交 换技 术规 范 3 术语和 定义 GB/T 33745 界定 的以 及下 列术语 和定 义适 用于 本文 件。3.1 物联网 internet of things;IOT 通过感 知设 备，按照 约定 协议，连接 物、人、系统 和信息 资源，实 现对 物理 和虚拟 世界 的信 息 进 行处理并 作出 反应 的智 能服 务系统。注：物即物理实体。来源：GB/T 33745 2017，2.1.1 3.2 感知 sensing 通过感 知设 备获 得对 象的 信息的 过程。DB37/T 4239 2020 2 来源：GB/T 33745 2017，2.1.8 3.3 物联网 参考 体系 结构 IOT reference architecture 对物联 网系 统的 整体 结构、组成 部分、不 同部 分之 间的关 系描 述。来源：GB/T 33745 2017，2.2.5 3.4 物联网 网关 IOT gateway 支撑感 知控 制系 统与 其他 系统互 联，并实 现感 知控 制域本 地管 理的 实体。注：物联网网关可提供协议转换、地址映射、数据处理、信息融 合、安全认证、设备管理等功 能。物联网网关可以是独立工作的设备，也可以与其他感知控制设备集成为一个功能设备。来源：GB/T 33474 2016，7.2，有 修改 4 参考体 系结 构 4.1 液化石 油气瓶 安全 管理物 联网以 提升气 瓶质 量安全 与公共 安全为 目标，参考 体系结 构见 图 1，包括液化 石油 气瓶 物联 网感 知设备、物 联网 网关、物 联网平 台。图1 液化石 油气 瓶安 全管 理物 联网参 考体 系结 构 4.2 液化石 油气 瓶物 联网 感知 设备包 括气 瓶标 识、气瓶 标 识读写 设备 或扫 描设 备、传 感器和 其他 设备。气瓶标 识包 括RFID 标签、条码等，其 他设 备包 括但 不限于 位置 信息 采集 设备、音视 频采 集设 备等。4.3 液化石 油气瓶 物联 网网关 主要实 现感知 网络 与通信 网络、不同类 型感 知网络 之间的 协议转 换 和 互联，制 造单 位、充装 单位、检验 单位 可根 据物 联网 功能实 现的 需要 进行 部署。4.4 业务平 台包括 制造 信息平 台、充 装信息 平台、检验 信息平 台、其 他信 息平台 等，面 向液化 石 油 气瓶制造、充 装、检验、运 输等环 节，实现 各环 节数 据归集 和业 务管 理等 功能。DB37/T 4239 2020 3 4.5 省级平 台依托 山东 省气瓶 管理系 统建设，汇 聚山东 省行政 区划范 围内 的液化 石油气 瓶制造、使 用登记、充装、检 验、运输 等数据 信息，实 现液 化石 油气瓶 安全 管理 等功 能，并与国 家平 台实 现 数 据 交 换和共享。5 液化石 油气 瓶物 联网 要求 5.1 液化石 油气 瓶物 联网 感知 设备 5.1.1 液化石 油气 瓶物 联网 可基 于条码、射 频识 别、传感 器 等基础 感知 技术，实 现对 气 瓶的惟 一标 识、充装控 制、动态 监测 等功 能。5.1.2 采用条 码技 术时，宜 采用 二维码，并 满足 以下 要求：采用快 速响 应矩 阵码 的应 符合 GB/T 18284 的 要求；使用汉 信码 的应 符 合 GB/T 21049 的 要求；二维码 标识 扫 描 设备 应符 合 SJ/T 11601 的要 求，并 根据现 场气 瓶安 全管 理需 要满足 相应 的 爆炸性环 境使 用要 求。5.1.3 采用射 频识 别技 术时，应 满足以 下要 求：射频识 别RFID 标签 应符 合 GB/T 38059 2019 中5.1 的 要求；射频识 别RFID 读写 设备 的 一般要 求、功能 和性 能要 求、特殊 要求、信息 安全 要求 等应符 合 GB/T 37886 的规 定；射频识 别RFID 标签 标识 信 息，应 符 合 GB/T 36373.1 2018 中第 10 章的 要求。5.1.4 用传感 器技 术时，应 满足 以下要 求：可靠性 设计 应符 合 GB/T 34071 的要 求；接口应 符 合GB/T 34068 的 要求；安全性 应符 合GB/T 36951 的要求。5.1.5 根据气 瓶安全 管理 的需要，还可 运用 GPS、北斗等 定位技 术以及 音视 频等感 知技术，采集 气 瓶位置、气瓶 充装 现场 视频 等数据。5.2 液化石 油气 瓶物 联网 网关 5.2.1 液化石 油气瓶 物联 网网关 与业务 平台之 间可 利用无 线通讯 技术、无线 网络、移动网 络或蓝 牙 等实现数 据通 信，宜具 备按 要求与 省级 平台（山 东省 气瓶管 理系 统）直接 进行 数据传 输和 交换 的功 能。5.2.2 液化石 油气瓶 物联 网网关 作为独 立工作 的设 备时，环境适 应性、电磁 兼容性、可靠 性、防 爆 认证等应 符合 相关 标准 要求。5.2.3 液化石 油气瓶 充装 环节一 般部署 充装控 制管 理终端 作为网 关设备，用 于充装 数据的 实时采 集、处理、存储 和传 输等，其 应符 合 GB/T 38059 2019 中 5.3 的要 求。5.3 业务平 台 5.3.1 基本要 求 业务平 台应 按要 求为 省级 特种设 备安 全监 察机 构以 及行业 组织 等预 留数 据接 口。5.3.2 制造信 息平 台 5.3.2.1 制造单 位应建 设制 造信息 平台，采集产 品制 造、型 式试验、制造 监检 等过程 信息，并能 追 溯气瓶产 品主 体材 料、焊接 材料以 及关 键工 序工 艺参 数和操 作 人 员。5.3.2.2 制造信 息平 台采 集数 据应 不少 于 GB/T 36373.1 2018 中 第 5 章、第 6 章 的 要 求；DB37/T 4239 2020 4 5.3.2.3 制造单 位应 在产 品制 造完 成 10 个工 作日 内将 产品 的 数据上 传至 省级 平台（山 东 省气瓶 管理 系统）。5.3.2.4 制造信 息平台 应能 够向社 会公示 出厂产 品的 制造质 量信息，公示 的信 息至少 包括：气瓶 产 品合格证、质 量证 明书、监 督检验 证书、气 瓶钢 印标 识截图 以及 气瓶 阀门 制造 单位、型式 试验 证书 等。5.3.3 充装信 息平 台 5.3.3.1 充装单 位应建 立和 使用具 有自动 采集、保存 充装记 录的信 息化平 台，采用信 息化技 术对 气 瓶充装过 程进 行管 理，充装 控制管 理应 符 合GB/T 38059 的 要求；5.3.3.2 充 装 信 息 平 台应 能 够 采集气 瓶 安 全 检 查、充 装、检验 及 报 废 等 安全 信 息，并在 充 装 完 成 24小时内 将充 装 数 据上 传至 山东省 气瓶 管理 系统，上 传数据 应不 少 于 GB/T 36373.1 2018 中 第 8 章的要求；充 装信 息平 台网 关直 连山东 省气 瓶管 理系 统的，宜支 持检 验数 据实 时更 新及充 装数 据实 时上 传。5.3.3.3 充装信 息平台 应能 够向社 会公示 气瓶安 全信 息，公 示的信 息至少 包括：办理 使用登 记的 气 瓶基本信 息、使用 登记 标识、检验 合格 标识、气瓶 钢 印编号（或 气瓶 钢印 标识 截图）、充装 介质、充 装 人员、充 装日 期、充装 前后 气瓶检 查人 员及 气瓶 安全 检查结 果信 息等 内容。5.3.3.4 充装单 位应基 于充 装信息 平台建 立健全 气瓶 充装、储运、销售、检验 的全产 业链等 环节 的 安全信息 追溯 系统，并 且有 效实施 管理。5.3.4 检验信 息平 台 5.3.4.1 检验单 位宜 建设 检验 信息 平台，采集 气瓶 检验 环节 的 信息。5.3.4.2 检验信 息平 台采 集数 据应 不少 于 GB/T 36373.1 2018 中 第 9 章的 要求。5.3.4.3 检验单 位应 在定 期检 验报 告完 成 5 个工 作日 内，将 检验数 据上 传至 省级 平台（山东 省气 瓶 管理系统）。5.4 省级平 台 5.4.1 功能要 求 省级平 台（山东 省气 瓶管 理系统）至 少具 备以 下功 能：气瓶使 用登 记；气瓶档 案管 理；企业档 案管 理；气瓶物 联网 数据 接入；气瓶电 子标 识管 理；充装控 制等 动态 监管；气瓶检 验管 理；气瓶追 溯服 务；预警服 务；统计分 析；信息公 示与 查询。5.4.2 性能要 求 省级平 台（山东 省气 瓶管 理系统）性 能要 求应 符合GB/T 38157 2019 第7 章的 要求。5.4.3 数据要 求 省级平 台（山东 省气 瓶管 理系统）数 据元 应满 足GB/T 36373.1 的要 求。DB37/T 4239 2020 5 5.5 数据安 全 5.5.1 液化石 油气瓶 物联 网相关 方应建 立数据 安全 机制，确保数 据真实、准 确、完 整，防 止发生 数 据损毁、灭失 等情 况。5.5.2 业务平 台、省 级平 台所采 集的数 据应不 可篡 改，并 对数据 完整性 进行 保护和 校验，制造信 息 平台、充 装信 息平 台应 当进 行数据 备份，制 造信 息平 台信息 记录 和凭 证保 存不 少于 10 年，充 装信 息 平 台信息记 录和 凭证 保存 期限 应 不少 于气 瓶的 一个 检验 周期。5.5.3 液化石 油气 瓶物 联网 网络 数据传 输安 全应 符 合 GB/T 37025 的 要求。5.5.4 液化石 油气瓶 物联 网应确 保网络 安全和 用户 隐私安 全，按 照不同 应用 对安全 的需求 不同提 供 不同的安 全等 级，确保 用户 隐私和 信息 受到 保护。5.5.5 业务平 台、省级 平台 宜具 有抵抗 各种 攻击 能力，包 括但不 限于 重放 攻击、复 制攻击、修 改攻 击、洪泛攻 击、拒绝 服务 攻击 等。5.6 数据交 换 液化石油 气瓶 物联网 信息 交换应符 合GB/T 36478.2、GB/T 35319、DB37/T 4234 等标准 的要 求，交换信息 格式 应符 合GB/T 36373.1 的要 求。DB37/T 4239 2020 6 参考文 献 1 GB/T 33474 2016 物联网 参 考体 系结 构 2 GB/T 37032 2018 物联网 标识 体系 总则 3 GB/T 37044 2018 信息安 全技 术 物联 网安 全参考 模型 及通 用要 求 4 GB/T 37093 2018 信息安 全技 术 物联 网感 知层接 入通 信网 的安 全要 求 5 GA/T 681 2018 信 息安全 技术 网 关安 全技 术要求 6 TSG 07 2019 特 种 设备生 产和 充装 单位 许可 规则 7 DB37/T 1199 2009 气瓶 用电 子标 签标 识规 范 8 DB37/T 2656 2015 物联 网感 知层 安全 要求 9 ISO/IEC 30141 2018 物联网 参考体系结构(Internet of Things(loT)Reference Architecture)
