水资源监测系统运行维护规程DB41／T 1997-2020.pdf

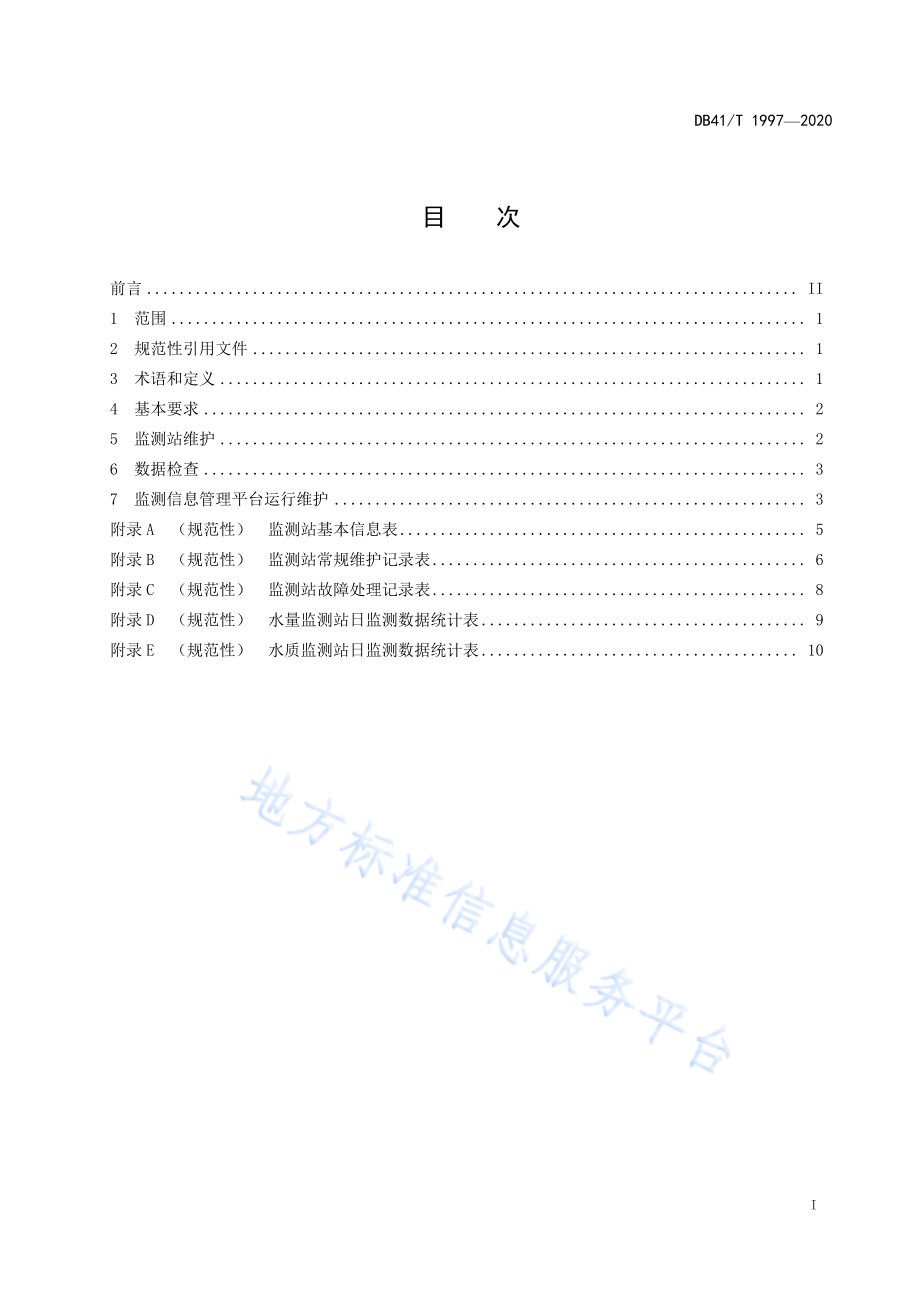

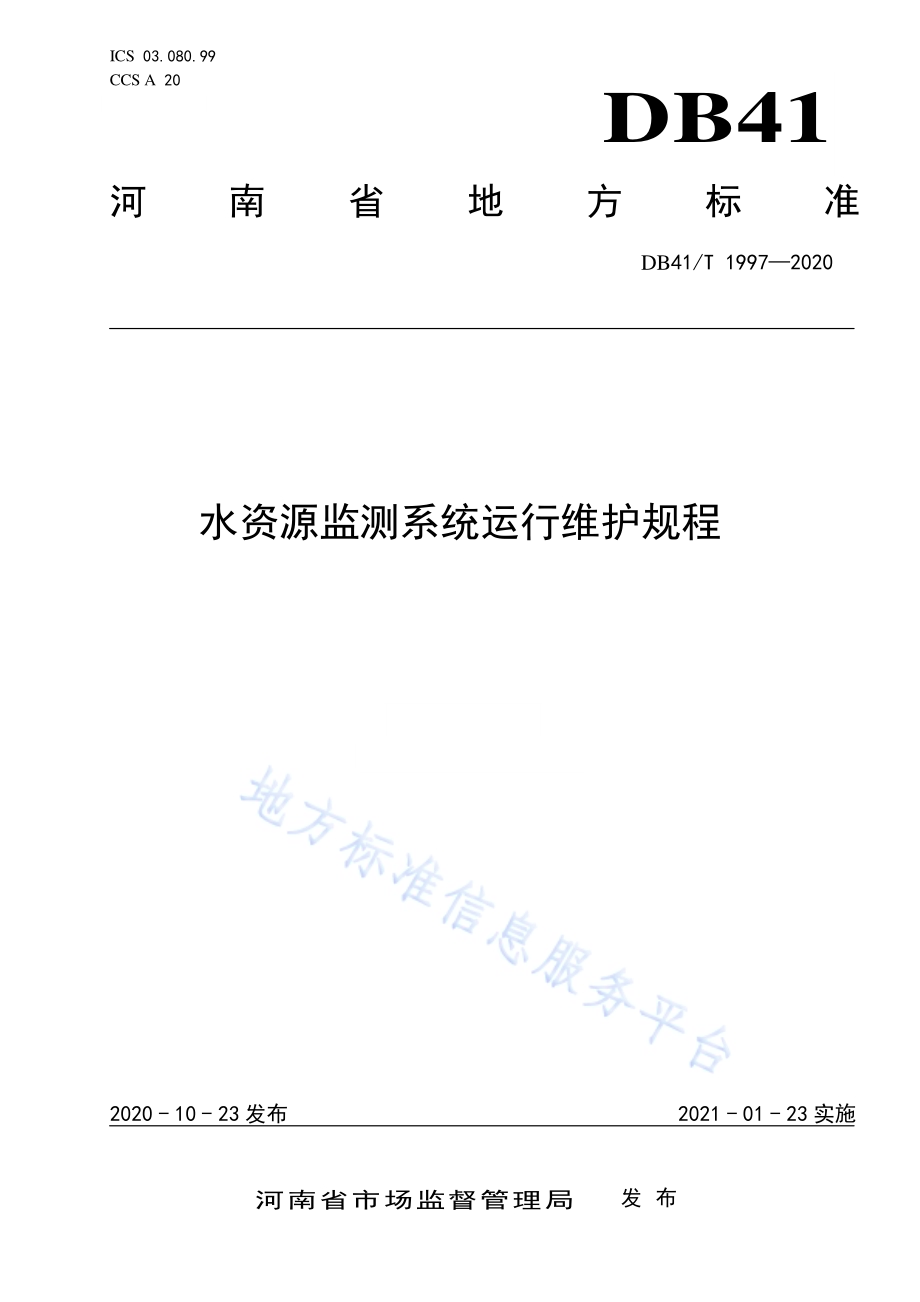

ICS 03.080.99 CCS A 20 DB41 河南省 地 方 标 准 DB41/T 1997 2020 水资源监 测系统运 行维护规 程 2020-10-23 发布 2021-01-23 实施 河 南 省 市 场 监 督 管 理 局 发布 DB41/T 1997 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 基 本要 求.2 5 监 测站 维护.2 6 数 据检 查.3 7 监 测信 息管 理平 台运 行 维护.3 附录A（规范 性）监 测站基 本信 息表.5 附录B（规范 性）监 测站常 规维 护记 录表.6 附录C（规范 性）监 测站故 障处 理记 录表.8 附录D（规范 性）水 量监测 站日 监测 数据 统计 表.9 附录E（规范 性）水 质监测 站日 监测 数据 统计 表.10 DB41/T 1997 2020 II 前 言 本文件 按照GB/T 1.1 2020 标准 化工 作 导则 第1 部分：标准化 文件 的结构 和起草 规定 的规 定起草。本文件 由河 南省 水利 厅提 出并归 口。本文件 起草 单位：河 南省 水文水 资源 局。本文件 主要 起草 人：杨明 华、姚 广华、周 政辉、庞 雁东、陈宁 锦、陈楠、杜 付然、刘晶、肖 航、杨沈丽、燕青、司 文青、宋 金喜、沈畅、张 允、赵珑 迪、谈 兵、上官 宗光、李 洋、王 卫云、吴 奕、魏 楠、魏鸿、常俊 超、赵旭、朱 晓璞。DB41/T 1997 2020 1 水 资源监 测系统运 行维护 规程 1 范围 本文件 规定 了水 资源 监测 系统运 行维 护的 基本 要求、监 测站 维护、数据 检查、监测信 息管 理平 台 运行维护。本文件 适用 于水 资源 监测 系统的 运行 维护。2 规范性 引用 文件 下列文 件中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB 3838 2002 地 表水 环 境质量 标准 GB 14050 系统 接地 的型 式 及安 全技 术要 求 GB/T 28714 2012 取水 计量技 术导 则 GB/T 50095 水 文基 本术 语和符 号标 准 SL 219 2013 水环 境监 测规范 SL 444 水 利信 息网 运行 管理规 程 SL 715 水 利信 息系 统运 行维护 规范 HJ 915 2017 地表 水自 动监测 技术 规范（试 行）3 术语和 定义 GB/T 50095 界定 的以 及下 列术语 和定 义适 用于 本 文 件。3.1 监测站 为 获 取 取用 水 户水 量 和饮用 水 水 源地 水 质等 水 资源数 据 而 设立 的 各种 监 测设备 以 及 安装 场 所的 总称，包 括：监 测站 设备 和 监测站 附属 设施。按 监测 目的分 为：水量 监测 站、水质监 测站。其 中，水 量 监测站按 监测 对象 分为：管 道型水 量监 测站 和渠 道型 水量监 测站；水质 监测 站 按监测 对象 分 为：河道 型 水质监测 站和 湖库 型水 质监 测站。3.2 监测信 息管 理平 台 由接收、存 储、处理 监测 站监测 信息 的软 硬件 组成 的系统。3.3 水资源 监测 系统 能够自 动采 集、传输、接 收 和处理 各种 水资 源实 时数 据的传 感器、通 信设 备和 接 收处理 装置 的总 称。包括监 测站 和监 测信 息管 理平台。DB41/T 1997 2020 2 4 基本要 求 4.1 开展水 资源 监测 系统 的常 规维护 和故 障处 理。4.2 定期对 水资 源监 测系 统的 运行情 况进 行评 估，根据 需要，调整、优 化水 资源 监测系 统。5 监测站 维护 5.1 一般要 求 5.1.1 监测站 应建 立基 本信 息档 案，按 附录 A 填写 监 测站 基本信 息表。5.1.2 监测站 维护 分为 常规 维护 和故障 处理，按 下列 规定 执行：a)常规维 护：每站 每年 不少 于两次，上、下 半年 至少 各 一次，维 护时 间应 保持 相对固 定，两 次 维护时间 间隔 宜 在48 个 月，按附录 B 填写 监测 站 常 规维护 记录 表；b)故障处 理：监测 站发 生故 障时，应进行 故 障处 理，按 附录 C 填写 监 测站 故障 处理记录 表。5.1.3 定期对 物联 网SIM 卡 进行 缴费，并做 好缴 费金 额、起止日 期、站点 数量 等缴 费信息 的记 录。5.2 水量监 测站 维护 5.2.1 管道型 水量 监测 站维 护 5.2.1.1 维护对 象：供电 设施、接 地和避 雷设 施、保护 设施、安装 基础、监 测设 备、通信设 备。5.2.1.2 供电设 施维 护按 下列 规定 执行：a)公共电 网供 电的，对 供电 线路及 其设 备进 行检 查，针对线 路老 化、充电 控制 器损坏 等故 障，应现场解 决；b)电池供 电的，在 设备 运行 时，检 查电 池电 压，电压 应满足 设备 要求，对 不满 足要求 的，应 现 场更换电 池；c)太阳能 供电 的，检 查太 阳 能板 连 接电 缆的 完好 情况；清 理太 阳能 板表 面的 附 着物；测 量太 阳能板开路 电压 和短 路电 流，太阳能 板供 电性 能应 良好。5.2.1.3 接地和 避雷 设施 维护：接 地装置 及避雷 设 施与 其连 接线 应 连接 牢固，接 地电 阻 10。安 全措施应 符 合GB 14050 中 的 规定。5.2.1.4 保护设 施维 护：检查 保护 设施安 装是 否牢 固，锁具 是否可 靠，外观 是否 存在 锈蚀、破损、漏水等现 象。5.2.1.5 安装基 础维 护 应 按下 列规 定执行：a)立杆式 安装 的，检查 立杆 底部与 地面、立 杆上 部与 保护设 施的 固定 情况；b)基座式 安装 的，检查 基座 是否牢 固、外观 是否 存在 锈蚀、破损 等现 象；检查 基座 与 地面 及 保护设施的 固定 情况；c)贴壁式 安装 的，检查 保护 设施与 墙壁 的固 定情 况。5.2.1.6 监测设 备维 护按 下列 规定 执行：a)对监测 设备 的参 数设 置、运行情 况进行 检查；b)监测数 据过 大、过小、数 据上报 条数 不足 或超 出规 定条数 等情 况时，应 分析 数据异 常原 因，对监测设 备进 行检 查、维修；c)监测设 备出 现故 障 时，应 查明原 因并 维修。无法 维修 时，应更 换监 测设 备。5.2.1.7 通信设 备维 护按 下列 规定 执行：a)检测通 信网 络 信 号强 度，信 号强 度应 满足 数据 传输 要求；b)监测数 据缺 失的，应 排除 通信设 备故 障；无法 排除 的，应 更换 通信 设备。DB41/T 1997 2020 3 5.2.1.8 每三年 宜对 管道 型水 量监 测站监 测设 备进 行一 次检 定，监 测设 备检 定 按GB/T 28714 2012中第6 章的 规定 执行。5.2.2 渠道型 水量 监测 站维 护 5.2.2.1 维护对 象：供电 设施、接 地和 避 雷设 施、保护 设施、安装 基础、测井、监 测 设备、通信 设备。5.2.2.2 供电设 施、接地 和 避 雷设 施、保 护设 施的 维护 按5.2.1.2、5.2.1.3、5.2.1.4 的规 定执 行。5.2.2.3 安装基 础维 护 按 下列 规定 执行：a)立杆式 安装、基 座 式 安装、贴壁 式安 装 的 维护 按 5.2.1.5 的规 定执 行；b)水下安 装的，检 查安 装基 础是否 牢固、是 否存 在泥 沙淤积、漂 浮物 缠绕 等。5.2.2.4 测井维 护：清理 测井 内泥 沙、落 叶等 沉积 物和 漂浮 物，疏 通测 井与 渠道 的连 通管，测井 与渠道水流 连通、水 位一 致。5.2.2.5 监测设 备维 护按 下列 规定 执行：a)对监测 设备 的参 数设 置、运行情 况 进 行检 查；b)对水位 计的 保护 设施 进行 检查，保 护设 施应 固定 良 好，保护 设施 内水 流畅 通，保护设 施与 监测设备不 发生 碰撞；c)采用人 工比 测的 方法 对水 位监测 设备 进行 校准，每 年至少 校准 一次；d)监测数 据过 大、过小、数 据上报 条数 不足 或超 出规 定条数 等情 况时，应 分析 数据异 常原 因，对监测设 备进 行检 查、维修。5.2.2.6 通信设 备维 护 按5.2.1.7 的规定 执行。5.3 水质监 测站 维护 水质监 测站 维护 按HJ 915 2017 中第6章 的规 定执 行。6 数据检 查 6.1 一般要 求 6.1.1 检查的 数据 类型：水 量数 据、水 位数 据、流速 数据、水质 数据。6.1.2 每日对 前一 日监 测站 上报 的数据 条数、质 量情 况进 行检查，并 做好 记录，按 附录 D 填写 水量 监测站日 监测 数据 统计 表，按 附录 E 填写 水 质监 测站 日监测 数据 统计 表。6.1.3 每月 10 日 之前，对 上个 月 监测站 上报 的数 据条数 进 行统计，对 数据 质量 进行 分析。6.1.4 每年对 水质 监测 站的 监测 数据至 少进 行两 次 实 际水 样比对 实验，上、下 半年 至少各 一次，时 间间隔宜 在4 8 个月。6.1.5 每35 年 宜对 渠道 型水 量 监测站 的水 位 流量 关系 进行率 定。6.2 数据校核 6.2.1 数据采 集 校 核：校核 水量、水位、流 速、水质 数据 是否达 到设 定的 数据 采集 频次。6.2.2 当水质 数据 在连 续三 个采 样周期 均超 过标 准值 时，应及时 进行 人工 水样 采集，并送 实验 室检 测分析。人工 水样 采集 和实 验室检 测 按SL 219 2013 中第 3 章 的 规定 进行。7 监测信 息管 理平 台运 行维 护 7.1 一般要 求 DB41/T 1997 2020 4 7.1.1 运行维 护对 象是 构成 监测 信息管 理平 台的 软硬 件系 统。7.1.2 运行维 护工 作应 由专 业人 员负责，平 台应 不间 断正 常运行。7.1.3 建立监 测信 息管 理平 台管 理 权限 制度 和安 全管 理制 度，保 障监 测信 息的 安全。7.1.4 通过监 测信 息管 理平 台每 月对监 测设 备进 行远 程校 时。7.1.5 每年对 监测 信息 管理 平台 的运行 维护 情况 进行 分析。7.2 运行维 护 监测信 息管 理平 台 运 行维 护 的其 他要 求 按SL 444 和SL 715 中的 规定 执行。DB41/T 1997 2020 5 A A 附 录 A（规范 性）监测站 基本 信息 表 监测站 基本 信息 按 表A.1 填写。表A.1 监测站 基本 信息 表 行政区 取用水户名称 取用水户社会信用代码 取水 许可证编号 年许可 取水总量 监测站类型 水量监测站（管道型 渠 道型）水质监测站（河道型 湖库型）监测站级别 国家级 省级 其他 监测站 名称 监测站编码 建站时间 监测站地址 经度 纬度 取水 水源类型 地表水 地下水 取水用途 监测设备 名称 型号 生产商 分析方法 出厂编号 电源类型 公共电网 电池 太阳能 监测要素 监测频次 传输频次 监测站 承建单位 联系人 电话 监测站建设单位 联系人 电话 监测站管理单位 联系人 电话 备注 DB41/T 1997 2020 6 B B 附 录 B（规范 性）监测站 常规 维护 记录 表 监测站 常规 维护 记录 按 表B.1 填写。表B.1 监测站 常规 维护 记录 表 维护单位：日期：年 月 日 行政区 取用水户名称 监测站名称 监测站编码 监测站类型 水量监测站（管道型 渠 道型）水质监测站（河道型 湖库型）监测站地址 经度 纬度 检查维护内容 维护前后照片 上传运维平台：已上传 未 上传 监测站 附属设施 站房 完好 损坏 空调 完好 损坏 采水系统 完好 损坏 试验台 完好 损坏 监测站附属设施 维护处理措施 保护装置 完好 损坏 测井 完好 损坏 监控设备 完好 损坏 基础、支架 完好 损坏 避雷 完好 损坏 接地 完好 损坏 连接线路 完好 损坏 其他设施 完好 损坏 监测站设备 水量监测 设备 管段式超声波流量计 插 入式超声波流量计 管段式电磁流量计 插 入式电磁流量计 机械水表 超 声波水表 其他：厂家：型 号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：水位监测设备 浮子式 压力式 超 声波式 电子水尺 雷达式 其 他：厂家：型 号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：DB41/T 1997 2020 7 表 B.1(续)监测站设备 水质监测设备 常规参数监测设备 COD 自动测定仪 总磷测定仪 总氮 测定仪 氨氮自动测定仪 生物 毒性测定仪 其他：厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：RTU 厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：DTU 厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：电源 公共电网供电 运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：电池供电 电池电压：厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：太阳能供电 厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：蓄电池 厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：充电控制器 厂家：型号：运行状况：正常 异常 异常原因：维护结果：修复 未修复 未修复原因：维护 人员 电话 时间 管理单位 电话 时间 常规维护 情况综述 监测站运行状况评述，采取的处理措施，建议 DB41/T 1997 2020 8 C C 附 录 C（规范 性）监测站 故障 处理 记录 表 监测站 故障 处理 记录 按 表C.1 填写。表C.1 监测站 故障 处理 记录 表 故障处理 单位:日期：年 月 日 行政区 取用水户名称 监测站名称 监测站编码 监测站类型 水量监测站（管道型 渠 道型）水质监测站（河道型 湖库型）监测站地址 经度 纬度 故障描述 维护前后照片 上传运维平台：已上传 未 上传 故障发生时间 故障维修时间 故障解决时间 故障设备记录 设备名称 设备型号 数量 更换设备名称和型号 数量 故障处理过程及结果 维修人员 电话 管理单位 电话 DB41/T 1997 2020 9 D D 附 录 D（规范 性）水量监 测站 日监 测数 据统 计表 水量监 测站 日监 测数 据按 表D.1 进行 填写。表D.1 水量监 测站 日监 测数 据统 计表 行政区 取用水户名称 监测站名称 监测站类型 上报数量 数据情况 上报条数 是否符合要求 正常/异常 原因 注1：监测站类型：管道型或渠道型。注2：监 测 站 类 型为 管 道 型时，数 据情 况 异 常 原因 填写“数 据 过 大、过 小 或 为负 值，流量 计 故 障”等；监 测站 类型为渠道型时，数据情况异常原因填写“死水位、仪器故障”等。DB41/T 1997 2020 10 E E 附 录 E（规范 性）水质监 测站 日监 测数 据统 计表 水质监 测站 日监 测数 据按 表E.1 进行 填写。表E.1 水质监 测站 日监 测数 据统 计表 行政区 水源地 名称 监测站 名称 监测站 类型 监测项目 上报数量 数据情况 上报条数 是否 符合要求 正常/异常 异常 原因 是否 超标 注1：监测站类型：河道型或湖库型。注2：数据质量中的 是否超标，针 对的是 GB 3838 2002 中的 类水标准。_
