危险化学品重大危险源安全监测预警系统建设规范第 1 部分：通则DB32／T 1321.1-2019.pdf

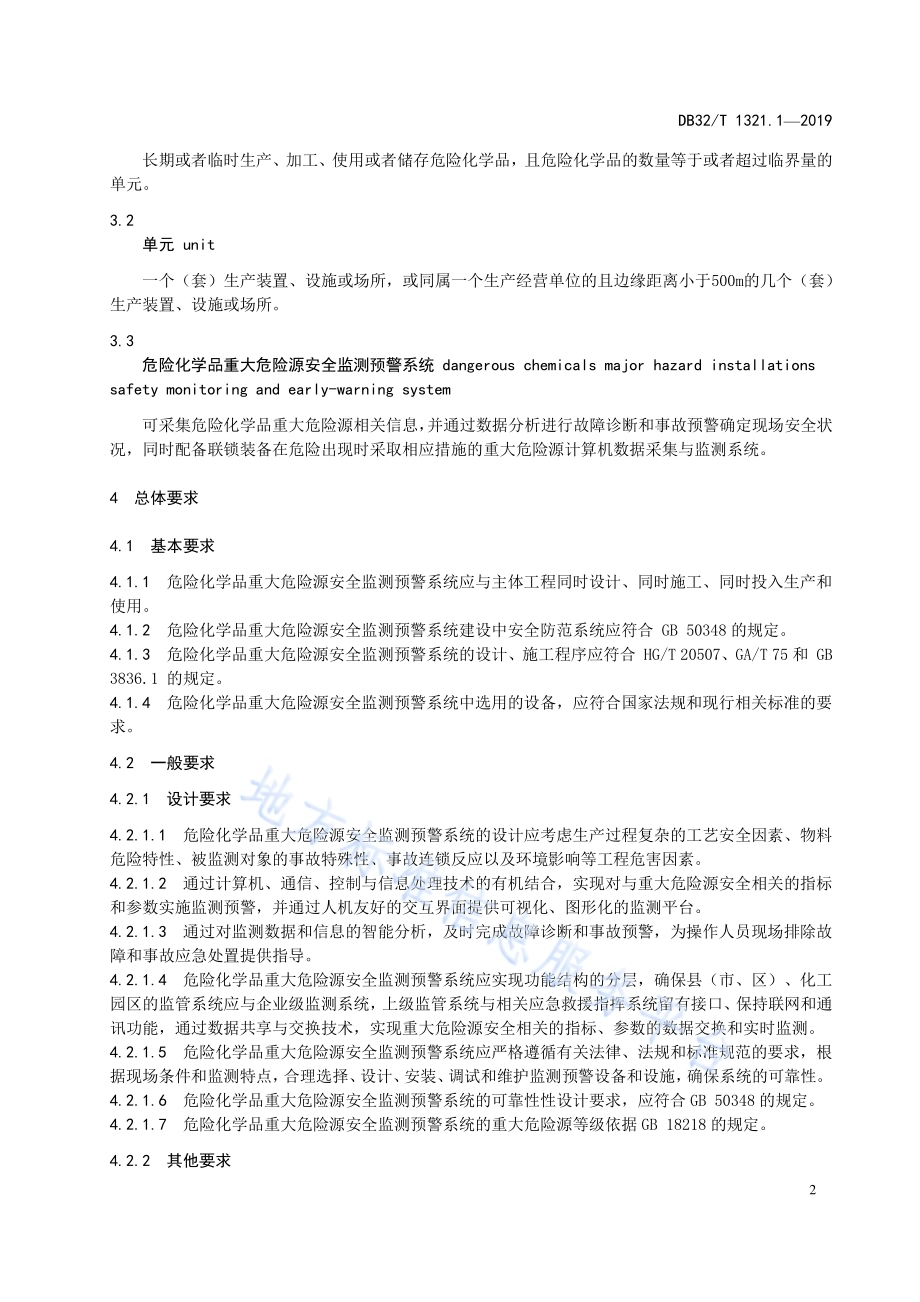

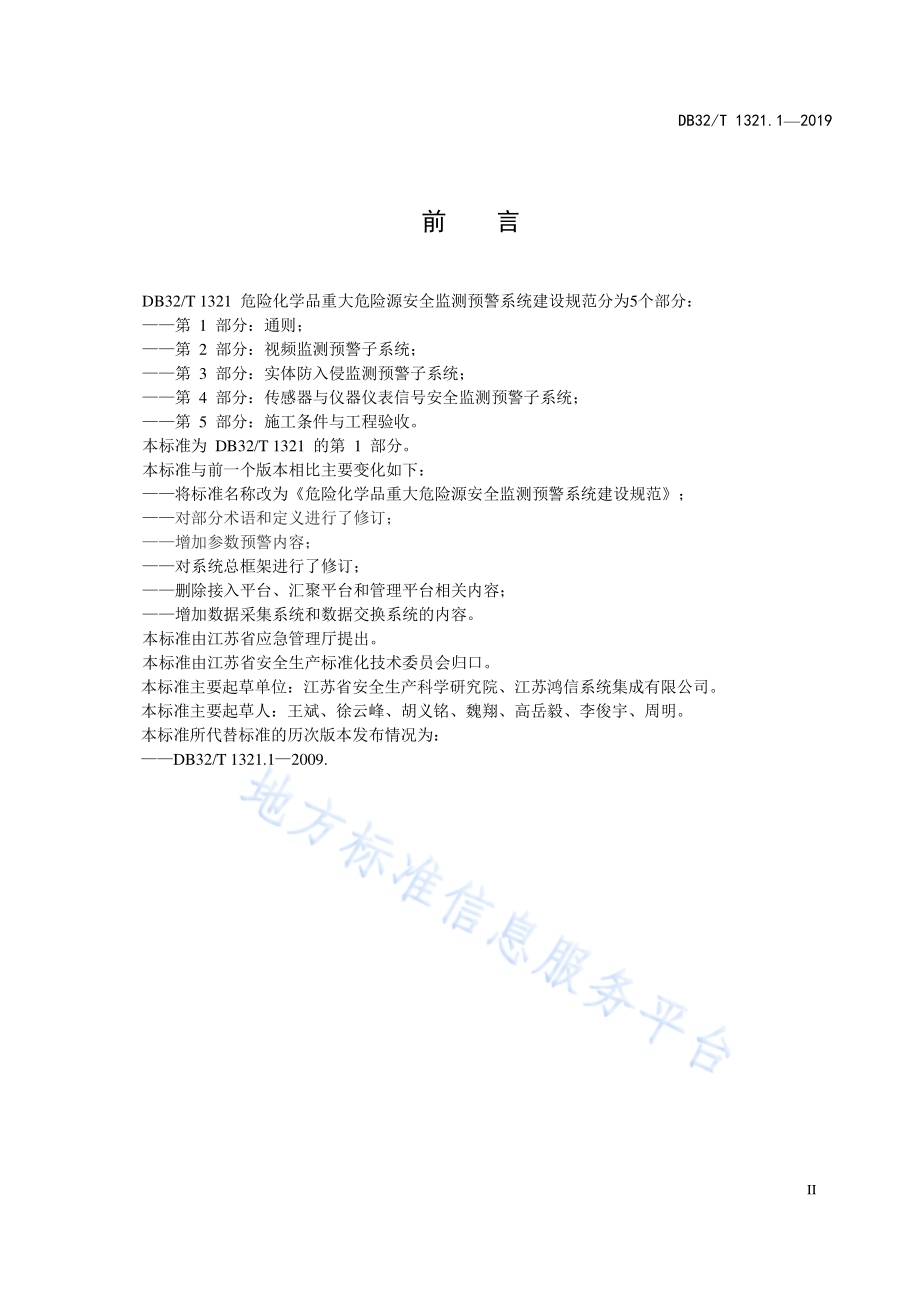

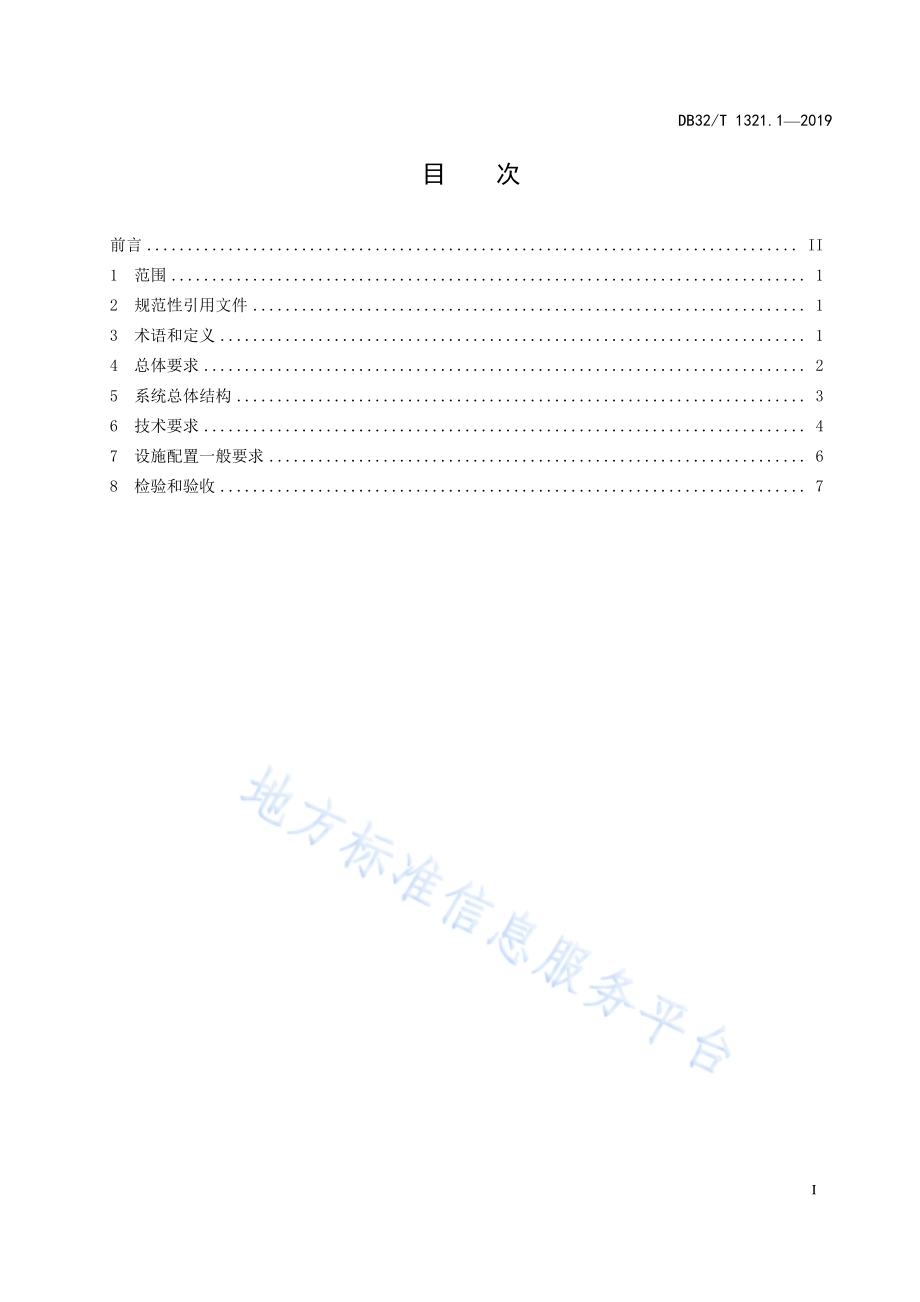

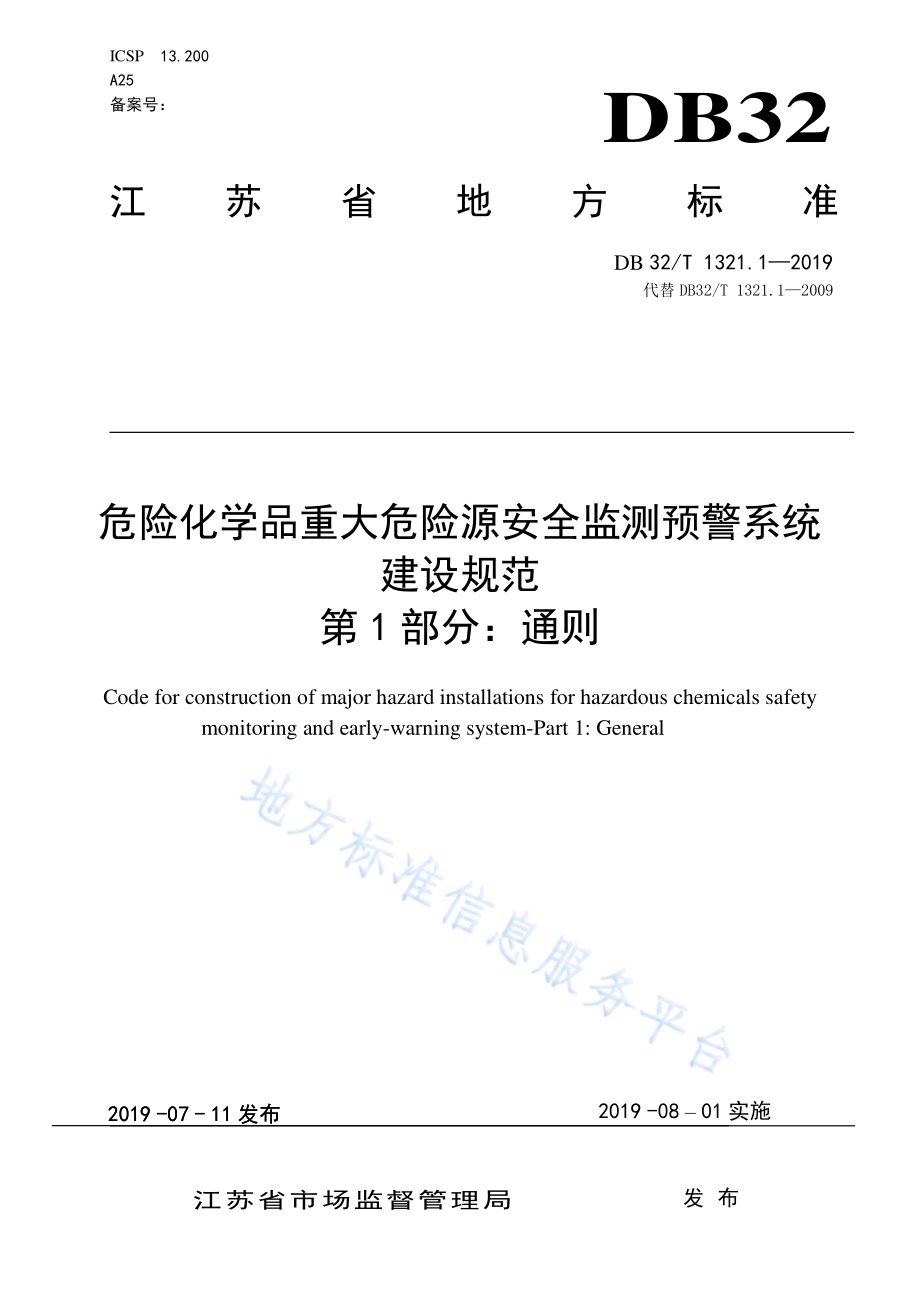

DB32/T 1321.1 2019 ICSP 13.200 A25 备案号：DB32 江苏省地方标准 DB 32/T 1321.12019 代替 DB32/T 1321.1 2009 危险化学 品重大危 险源安全 监测预警 系统建设规范 第1 部分：通则 Code for construction of major hazard installations for hazardous chemicals safety monitoring and early-warning system-Part 1:General 江 苏 省 市 场 监 督 管 理 局 发布 2019-07-11 发布 2019-07-11 发布 2019-08 01 实施 DB32/T 1321.1 2019 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 总 体要 求.2 5 系 统总 体结 构.3 6 技术 要求.4 7 设 施配 置一 般要 求.6 8 检 验和 验收.7 DB32/T 1321.1 2019 II 前 言 DB32/T 1321 危 险化学 品 重大危 险源 安全 监测 预警 系统建 设规 范分 为5 个部 分：第 1 部分：通 则；第 2 部分：视 频监 测 预警子 系统；第 3 部分：实 体防 入 侵监测 预警 子系 统；第 4 部分：传 感器 与 仪器仪 表信 号安 全监 测预 警子系 统；第 5 部分：施 工条 件 与工程 验收。本标准 为 DB32/T 1321 的第 1 部分。本标准 与前 一个 版本 相比 主要变 化如 下：将 标准 名称 改为 危 险化学 品重 大危 险源 安全 监测预 警系 统建 设规 范；对 部分 术语 和定 义进 行了修 订；增 加参 数预 警内 容；对 系统 总框 架进 行了 修订；删 除接 入平 台、汇聚 平台和 管理 平台 相关 内容；增 加数 据采 集系 统和 数据交 换系 统的 内容。本标准 由江 苏省 应急 管理 厅 提出。本标准 由江 苏省 安全 生产 标准化 技术 委员 会归 口。本标准 主要 起草 单位：江 苏省安 全生 产科 学研 究院、江苏 鸿信 系统 集成 有限 公司。本标准 主要 起草 人：王斌、徐云 峰、胡义 铭、魏翔、高岳 毅、李俊 宇、周明。本标准 所代 替标 准的 历次 版本发 布情 况为：DB32/T 1321.1 2009.DB32/T 1321.1 2019 1 危 险化学 品重大危 险源安 全监测预 警系统 建设规范 第 1 部分：通则 1 范围 本 标准 规定 了危 险化 学品 重大危 险源 安全 监测 预警 系统建 设的 总体 要求、系 统总体 结构、系 统 平 台要求、一般 设计 要求、数 据格式、检 验和 验收。本 标准 适用 于危 险化 学品 生产、储存、经 营、使用 单 位新建 或改 扩建 项目 的危 险化学 品重 大危 险 源安全监 测预 警系 统建 设。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB 3836.1 爆 炸性 气体 环 境用电 气设 备 第 1 部分：通用 要求 GB 18218-2018 危 险化 学 品重大 危险 源辨 识 GB 50016 建筑 设计 防火 规范 GB 50348 安全 防范 工程 技术规 范 GB/T 2887 电 子计 算机 场 地通用 规范 GB/T 20279 信 息安 全技 术 网 络和 终端 设备 隔离 部 件安全 技术 要求 GB/T 20271 信 息系 统通 用安全 技术 要求 GB/T 29304 爆 炸危 险场 所防爆 安全 导则 HG/T 20507 自 动化 仪表 选型设 计规 定 JGJ16 民 用建 筑电 气设 计 规范 AQ3035 危 险化 学品 重大 危险源 安全 监控 通用 技术 规范 AQ3036 危 险化 学品 重大 危险源 罐 区现 场安 全监 控 装备设 置规 范 GA/T 75 安全 防范 工程 程 序与要 求 GA 308-2001 安全 防范 系 统验收 规则 DB32/T 2723 生产 经营 单 位安全 生产 基础 数据 库建 设及管 理规 范 DB32/T 2725 安全 生产 监 管监察 业务 和应 急指 挥平 台数据 规范 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 危险化 学品 重大 危险 源 major hazard installations for hazardous chemicals DB32/T 1321.1 2019 2 长期或 者临 时生 产、加 工、使用或 者储 存危 险化 学品，且 危险 化学 品的 数量 等 于或者 超过 临界 量的单元。3.2 单元 unit 一个（套）生 产装 置、设 施或场 所，或 同属 一个生 产经营 单位的 且边 缘距离 小于500m 的 几个（套）生产装 置、设施 或场 所。3.3 危险化 学品 重大 危险 源安 全监测 预警 系统 dangerous chemicals major hazard installations safety monitoring and early-warning system 可采集 危险 化学 品 重 大危 险源相 关信 息，并通 过数 据 分析进 行故 障诊 断和 事故 预警确 定现 场安 全 状况，同 时配 备联 锁装 备在 危险出 现时 采取 相应 措施 的重大 危险 源计 算机 数据 采集与 监 测 系统。4 总体要 求 4.1 基本要 求 4.1.1 危险化 学品 重大 危险 源安 全监测 预警 系统 应与 主体 工程同 时设 计、同时 施 工、同时 投入 生产 和使用。4.1.2 危险化 学品 重大 危险 源安 全监测 预警 系统 建设 中安 全防范 系统 应符 合 GB 50348 的 规定。4.1.3 危险化 学品 重大 危险 源安 全监测 预警 系统 的设 计、施工程 序应 符合 HG/T 20507、GA/T 75 和 GB 3836.1 的 规定。4.1.4 危险化 学品 重大 危险 源安 全监测 预警 系统 中选 用的 设备，应符 合国 家法 规和 现行相 关标 准的 要求。4.2 一般要 求 4.2.1 设计要 求 4.2.1.1 危险化 学品 重大 危险 源安 全监测 预警 系统 的设 计 应 考虑生 产过 程复 杂的 工艺 安全因 素、物料危险特 性、被监 测对 象的 事故特 殊性、事 故连 锁反 应以及 环境 影响 等工 程危 害因素。4.2.1.2 通过计 算机、通 信、控制 与信息 处理 技术 的有 机结 合，实现 对 与重 大危 险源 安全 相 关的 指标和参数 实施 监测 预警，并 通过人 机友 好的 交互 界面 提供可 视化、图 形化 的监 测平台。4.2.1.3 通过对 监测 数据 和信 息的 智能分 析，及时 完成 故障 诊断和 事故 预警，为 操作 人员现 场排 除故障和事 故应 急处 置提 供指 导。4.2.1.4 危险化 学品 重大 危险 源安 全监测 预警 系统 应实 现功 能结构 的分 层，确保 县（市、区）、化工园区的 监管 系统 应与 企业 级监测 系统，上 级监 管系 统 与相 关应 急救 援指 挥系 统留有 接口、保持联网和通讯功能，通 过数 据共 享与 交换技 术，实现 重大 危险 源安全 相关 的指 标、参数 的数据 交换 和 实 时监 测。4.2.1.5 危险化 学品 重大 危险 源安 全监测 预警 系统 应严 格遵 循有关 法律、法 规和 标准 规范的 要求，根据现场 条件 和监 测特 点，合理选 择、设 计、安 装、调 试和维 护监 测预 警设 备和 设施，确 保系 统的 可 靠 性。4.2.1.6 危险化 学品 重大 危险 源安 全监测 预警 系统 的可 靠性 性设计 要求，应 符 合 GB 50348 的规 定。4.2.1.7 危险化 学品 重大 危险 源安 全监测 预警 系统 的重 大危 险源等 级依 据 GB 18218 的 规定。4.2.2 其他要 求 DB32/T 1321.1 2019 3 4.2.2.1 危险化 学品 重大 危险 源（储罐区、库 区和 生产 场所）应设 有独 立的 安全 监测 系统，系统 的信号和网 络的 安全 隔离 措施 应满 足 GB/T 20279 的相 关 要求。4.2.2.2 数据采 集系 统所 用设 备应 适用于 现场 条件 和环 境，以保证 检测 监测 效果 和使 用寿命。火 灾和爆炸危 险场 所设 置的 系统，防爆 应符 合GB 3836 和 GB 50058 的相 关要 求、防雷 应符 合 GB/T 32937 的相关要求 和防 静电 应符 合GB50058 的相 关要 求。4.2.2.3 系统控 制台（控 制器）应 应符 合 GB/T 29304-2012 的相关 要求。4.2.2.4 系统报 警等 级的 设置 应同 事故应 急相 协调，不 同级 别 的事故 应能 分别 启动 相对 应的应 急 预 案。4.2.2.5 对于容 易发 生燃 烧、爆炸 和毒物 泄漏 等事 故的 高度 危险场 所、远距 离传 输、移动监 测、无人值守或 其它 不宜 于采 用有 线数据 传输 的应 用环 境，应选用 无线 传输 技术 与装 备。4.3 数据采 集要 求 4.3.1 储罐区（储 罐）4.3.1.1 常压、低压 储罐：罐 内介 质 的液位、温 度；罐区 内的 可 燃气体、有 毒气 体浓 度；罐 区内视 频。4.3.1.2 压力储 罐：罐内 介质 的压 力、液 位、温度；罐 区内 的 可燃气 体、有毒 气体 浓度；罐区内 视 频。4.3.1.3 全压力 式储 罐：罐内 介质 的压力、液 位、温度；罐 区内的 可燃 气体、有 毒气 体浓度；罐 区内视频。4.3.1.4 半冷冻 式、全冷 冻式 储罐：罐内 介质 的压 力、液位、温度；罐 区内 的可 燃气 体、有 毒 气 体浓度；罐 区内 视频。4.3.2 库区（库房）根据对 库区 危险 及有 害因 素的分 析，采集 参数 为可 燃气体 浓度、有 毒气 体浓 度、温 度、湿度、仓 库内视频 和仓 库外 视频。4.3.3 生产场 所 根据生 产场 所危 害因 素，生产场 所监 测预 警参 数主 要根据 物料 特性、工 艺条 件以及 生产 设备 的 运 行参数进 行选 择。采集 参数 为反应 设施 内温 度、反应 设施 内 压力、反 应设 施 内 液位及 可燃 气体 浓 度、有 毒气体浓 度、明火 和视 频信 号等。5 系统总 体结 构 5.1 系统总 体结 构框 图 危险化 学品 重大 危险 源安 全监测 预警 系统 总体 结构 框图参 见图 1。DB32/T 1321.1 2019 4 危险化 学品 重大 危险 源安 全监测 预警 系统 总体 框架 图 5.2 结构说 明 危 险 化 学品 重 大危 险 源安全 监 测 预警 系 统主 要 由多级 危 险 化学 品 重大 危 险源安 全 监 测预 警 系统 共同构成。企 业级 危险 化学 品重大 危险 源安 全监 测预 警系统 包含 数据 采集、数 据存储、数 据显 示、数 据 处理、数 据发 送和 数据 应用，县（市、区）、化 工园区 级、设 区市 级和 省级 危险 化学品 重大 危险 源安 全 监测预警 系统 主要 是数 据显 示、数 据存 储、数据 处理、数据 应用 和数 据交 换共 享。6 技术要 求 6.1 数据采 集 所有监 测预 警功 能设 施采 集的监 测预 警对 象的 信号（包括 现场 移动 式 探 测仪 器的数 据）应被 接 入 系统，企业DCS、PLC 等 装置 已 有的相 关数 据，可 通过 数 据接入 的方 式实 时获 取信 号，实现 完整 采集。温度、压力、液位、可 燃气 体浓 度和有 毒气 体浓 度采 集的 数据应 包括 其报 警阈 值、报警数 据和 实时 数据。企业 级危险 化学品 重大危 险源安 全监测 预警数据 应用监测预警数据采集设备/装置数据存储各类 传感器 标准信 号 仪器 仪表 装 置预警处理 协议转换 信号隔离 数据显示数据 应用县（市、区）、化工 园区 危险 化学 品 重大 危 险源 安 全监 测 预警 系统事故追忆分析设备诊断与维护监管系统分析与报表打印系统设置与网络管理地图管理月数据显示历史数据存储与回放危险源数据库接口预警处理与存储数据 应用省级 危险 化学 品 重大 危 险源 安 全监 测 预警 系统地图管理与数据显示重要事件存储 事故追忆分析 统计报表 危险源数据库接口数据 应用设区 市级 危险 化学 品 重大 危 险源 安 全监 测 预警 系统地图管理与数据显示重要事件存储 事故追忆分析 统计报表 危险源数据库接口虚拟 专网传 输数据采集虚拟 专网传 输虚拟 专网传 输视 频 监 控 实 体 防 护 与 防 入 侵 监 测DB32/T 1321.1 2019 5 6.2 数据转 发 6.2.1 数据交 换系 统应 能转 发每 个数据 采集 系统 不低 于 8 路 720P 格 式的 高清 数字 图像。应能 与本 地运行管 理部 门之 间互 传 4 路 D4 格式 的高 清数 字图 像。6.2.2 数据采 集系 统与 数据 交换 系统之 间，至少 应配 置 8 个(10 100)兆 自适 应 以 太 网络端 口，和 2 个可供 备用 的(10 100)兆 以太网 络端 口；2 个 用于 数字 图 像和 双向 低速 数据 传输的 光通 道接 口。6.3 数据接 入 6.3.1 安全监 测预 警系 统参 数接 入的配 置应 保证 足够 的带 宽，确 保视 频、音频、数 据的传 输。6.3.2 视频监 测子 系统、实 体防 入侵预 警子 系统、传 感器 与仪器 仪表 信号 安全 监测 预警子 系统 数据 接入通信 应满 足TCP/IP 协议。6.4 数据交 换 6.4.1 各级安 全信 息系 统数 字图 像互传 应不 低于 10 路 720P 格 式的 高清 数字 图像;与本地 管理 部门 之间互传 不低 于8 路720P 格 式。6.4.2 各级安 全信 息系 统之 间，至少应 配置 有足 够带 宽的 以太网 络端 口，不少于 2 个可供 备用 的千 兆以太网 络端 口和 4 个用 于 双向数 据传 输的 光纤 通道 接口。6.5 数据存 储与 查询 6.5.1 数据存 储应 具有 可靠 的掉 电保护 功能，并 采取 必要 的数据 加密 技术 以避 免数 据在传 输过 程中 被更改,数据 存储 器或 数据 存储器 关联 模组 应采 用特 殊的保 护措 施以 保证 在事 故后继 续可 读,从而 为事 故分析鉴 定提 供原 始数 据。6.5.2 全部接 入图 像 以 720P 格 式 存储的 时间 不低 于 30 天：事件 图像 存储 的时 间不 低于 90 天；支 持对所辖 区各 接入 平台 远程 历史图 像调 用；并 具备 防 篡改存 储功 能。6.5.3 探测预 警事 件和 系统 管理 日志的 存储 时间 不低 于 60 天，支持 远 程 历史 信息 访 问，并 具备 防篡改存储 功能。6.6 显示与 控制 6.6.1 应实现 全部 接入 图像 的实 时显示，单 画面 切换 显示 设备不 低于 2 台。智能 图 像应用 系统 应配 置专用显 示器。6.6.2 视频监 测预 警、实体 防入 侵预警、传 感器 与仪 器仪 表信号 监测 预警 子系 统，可分别 共用 管理 服务器。6.7 联动响 应 6.7.1 视频监 测系 统应 通过 预警 联动信 号接 入端 口，与本 地的其 它安 防功 能子 系统 的预警 输出 端口 相连接。6.7.2 配置高 速云 台摄 像机 的自 动预置 位控 制功 能，应能 根据固 定安 装的 功能 子系 统的预 警信 号，自动指向 事件 位置，并 应具 有可编 程自 动巡 扫功 能。6.7.3 图像显 示系 统应 能实 现对 预警区 域的 图像，以 单 画 面或多 画面 成组 自动 切换 的方式，自 动切 换至当前 显示 屏幕；并 提供 屏幕预 警标 识和 控制 室内 的声、光设 备提 示。6.7.4 当预警 信号 被监 测到 时，数据采 集系 统应 能根 据上 级安全 生产 信息 系统 的需 要转发 相关 图像 或事件预 警信 息。DB32/T 1321.1 2019 6 6.7.5 在传感 器与 仪器 仪表 信号 发生报 警被 监测 并确 认的 条件下，系 统应 当能 够向 数据管 理平 台和 本地运行 控制 系统 转发 相关 图像和 包括 位置、种 类、处置预 案内 容在 内的 事件 预警信 息。6.8 权限管 理 按 GB50348 的规 定和危 险 化学品 危险源 安全 监测预 警系统 的需求，确 定信息 访问与 功能操 作的 权限管理 体系。6.9 设备管 理 6.9.1 危险化 学品 重大 危险 源安 全监测 预警 管理 平台 的设 备管理 范围 应包 括本 平台 系统、辖区 范围 内各接入 平台，和 本地 区范 围内系 统的 全部 功能 子系 统。6.9.2 设备的 网络 管理 端口 应支 持 TCP/IP 协议。6.9.3 系统应 具有 对可 网管 设备 进行自 动 手动 监测、故 障预警、自 动巡 检周 期设 定和巡 检日 志生 成的功能；应 具有 按照 时间、类别 等选 定属 性，进行 故障数 据统 计和 分析 功能。6.9.4 系统设 备在 线率 应不 低于 可监测 安装 设备 的 90。7 设施配 置一 般要 求 7.1 功能设 施配 置 7.1.1 现场功 能设 施应 具有 信号 采集、预警 与事 件管 理两 类功能。在 设计 中，应当 根据场 所设 施风 险等级的 划分 和现 场应 用需 求，确 定采 用功 能设 施的 种类与 设计 安装 或配 置的 密度。7.1.2 现场信 号采 集、预警 功能 设施包 括但 不限 于：视频 监测预 警、实体 防入 侵预 警、传 感器 与仪 器仪表信 号监 测预 警，可共 用管理 服务 器。7.1.3 现场事 件管 理功 能设 施包 括：信 号接 入、信号 显示、数据 存储 与转 发、集中(含预 案)管 理，和现场处 置类 的广 播分 控端、抗爆 球等 六项 功能 设施。7.1.4 对智能 图像 应用 系统 的选 用，标 准建 议根 据控 制需 求，优 先采 用：人脸 识别、流量 统计、现 场遗留物 等成 熟且 切实 有效 的技术 产品；积 极探 索：越界探 测、遗留 物监 测、自动跟 踪等 技术 应 用 的 可 能性。7.2 基础设 施配 置 7.2.1 机房及 控制 室 危险化 学品重 大危 险源安 全监测 预警系 统的 机房建 设应满 足GB/T 2887 的要 求，并设 置可以 控制 温度和湿 度的 控制 室，且控 制室所 在位 置应 符合GB50348 的相 关要 求，控制 室应 配备专 职人 员 值 守。7.2.2 电源要 求 危险化 学品 重 大危 险源安 全监测 预警系 统按照JGJ16 规定的 一级中 特别 重要的 负荷进 行主电 源配 置，并配置 满足 于本 地全 部安 防系统 所需 备用 电源 要求 的 UPS。7.2.3 数据通 讯网 络 7.2.3.1 企业采 集的 重大 危险 源相 关数据 在传 送给 上级 平台 时应进 行数 据加 密，数据 加密需 采用 国密算法。在接 入互 联网 时，需通过 防火 墙进 行隔 离。DB32/T 1321.1 2019 7 7.2.3.2 建设由 计算 机网 络系 统、安防专 用电 话等 系统 组成 的安全 防范 专用 通讯 系统，为危 险化 学品重大危 险源 安全 监测 预警 系统提 供全 向的 通信 保障，并为 其各 子系 统提 供传 输通道。7.2.3.3 安全监 测预 警系 统需 要部 署防火 墙、入侵 防御 系统 和防病 毒系 统等 边界 安全 防护设 备，提供过滤、病毒 查杀、入 侵防 御、防 DDOS 攻 击以 及内 外 网隔离 等功 能。7.2.3.4 系统安 全应 包括 应用 安全、数据 安全、主 机安 全、网络安 全和 移动 终端 安全 等五个 方面，应符合GB/T 20271 要 求。7.2.4 系统整 合要 求 7.2.4.1 在重大 危险 源场 所重 要部 位的配 置设 计过 程中，允 许根据 当前 要求 或条 件限 制进行 补充、调整。7.2.4.2 在重大 危险 源场 所，其监 测预警 装置 的设 置为 强制 要求，监测 预警 装置 应配 置在指 定的 设施场所。7.2.4.3 对可能 的火 灾、爆炸 和毒 性气体 扩散 等目 标，设置 有效的 监测 位置；视 频、入侵探 测临 视区域的覆 盖率，或 日标 统计、监测 的完 整度 不低 于 90。7.2.4.4 在重大 危险 源主 要位 置设 置固定 监测 预警 装置，根 据设施 场所 风险 等级 的不 同，功 能系 统的设置选 择可 以是 部分，也 可以是 全部。但设 置的 多 重性和 相关 指标 符合 重大 危险源 分级 要求。无法 设 置固定监 测预 警装 置的 场所，至少 配备 手持 监测 设备。7.2.5 其他 鼓励并 支持 设计和 建设 单 位在重 大危险 源场 所监测 预警装 置配置 设计 中采用 新的监 测预警 技术 的尝试。8 检验和 验收 监测预 警系统 验收 前应进 行检验。系统 检验 应执行 GB50348 中第 7 章 的规 定。监测 预警防 范系 统验收按 本部 分第 5 章、GA308 和 GB50348 的 规定 执 行。监测 预警 防范 系统 应 保持良 好的 运行 状态，每年定期 进行 设备 的监 测、维护、保养。系 统出 现故 障后，应及 时修 复。_
