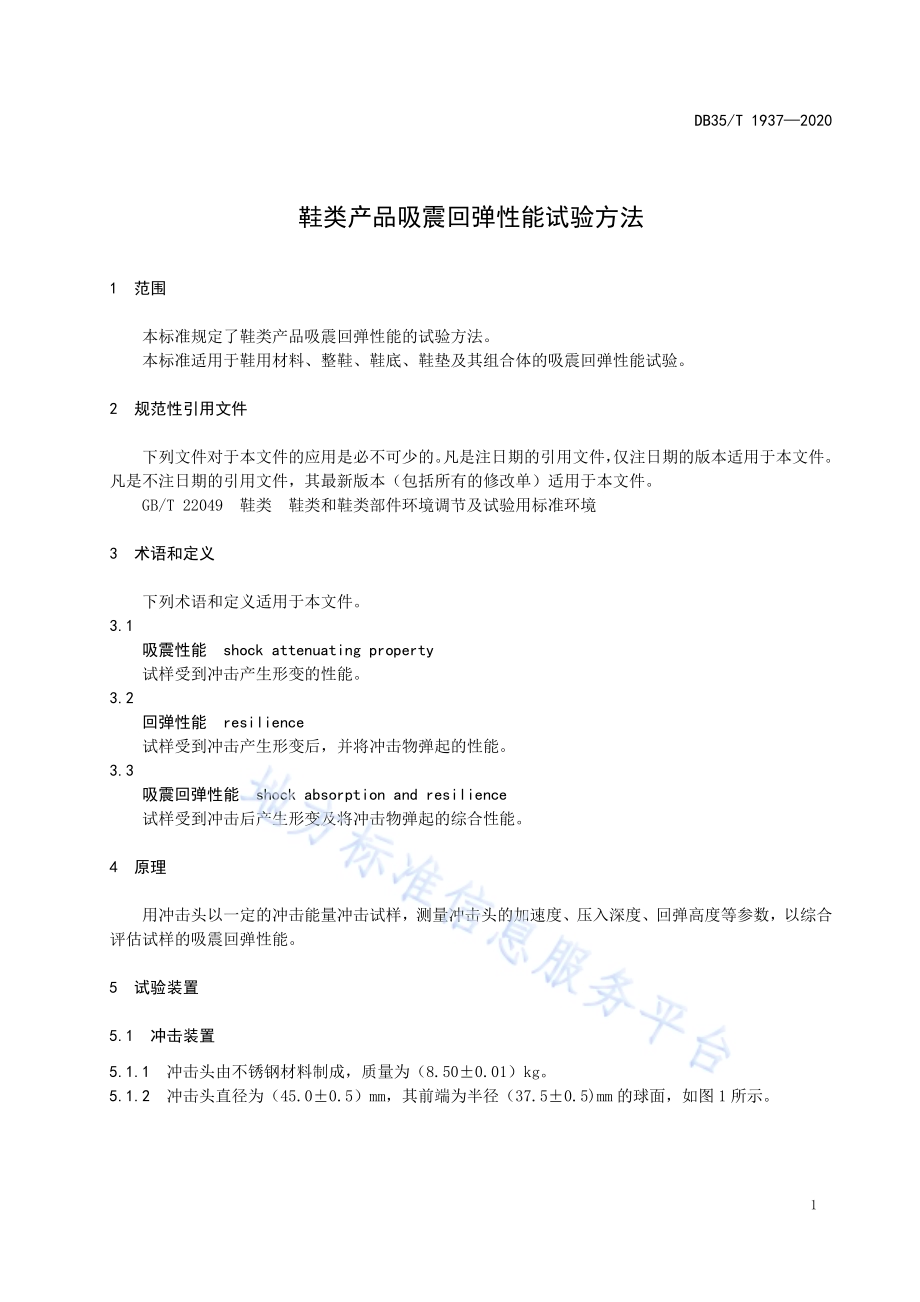

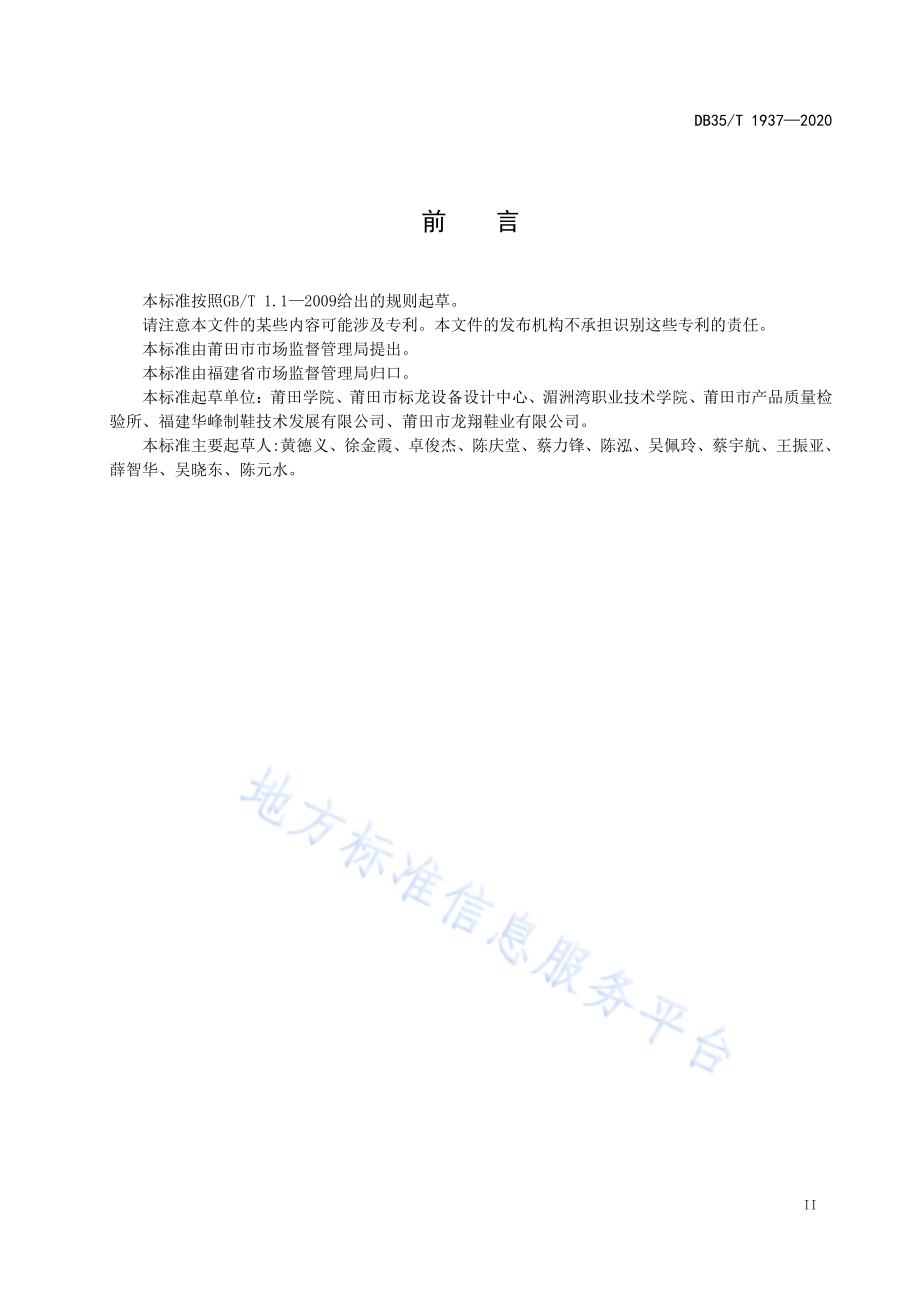

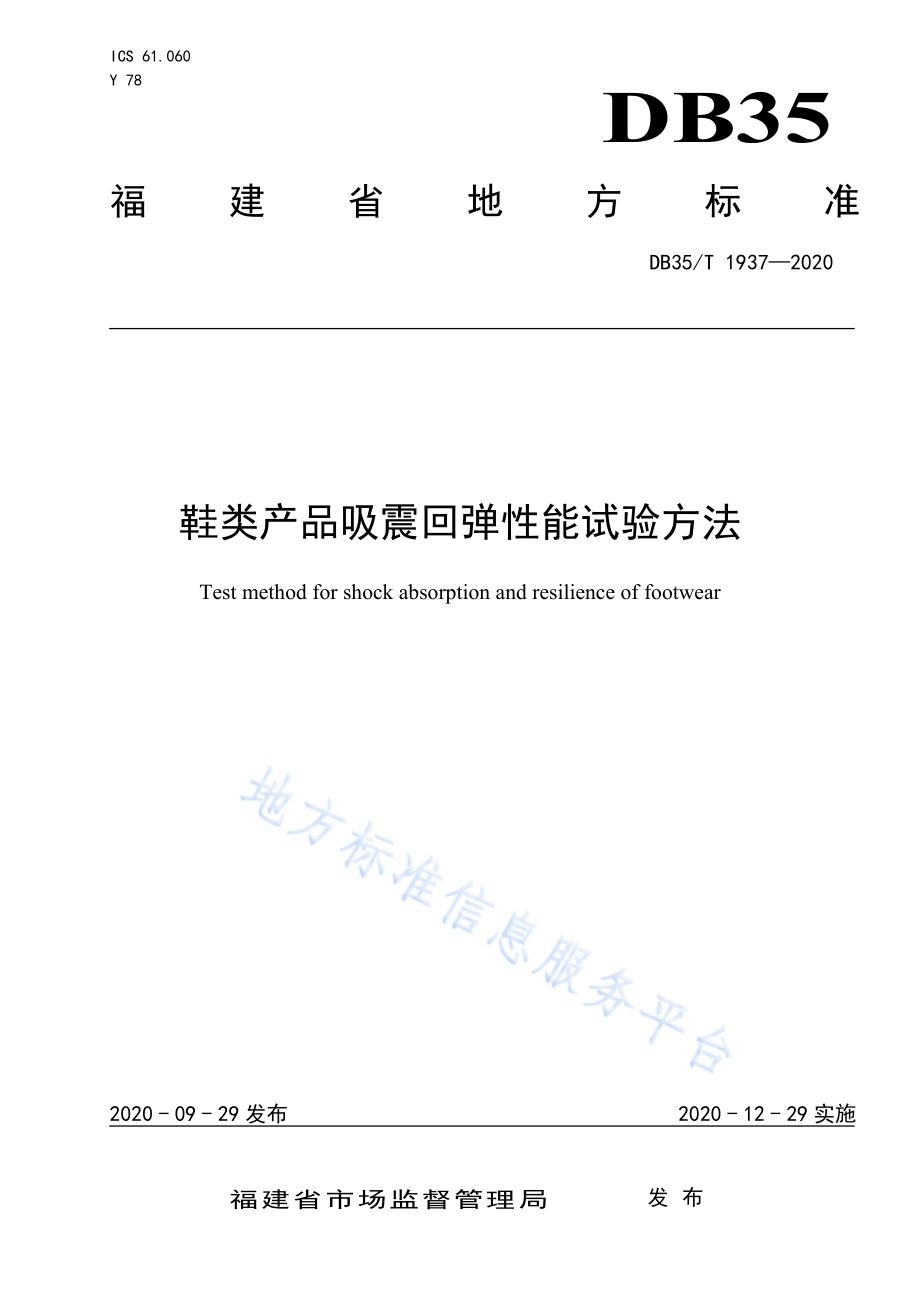

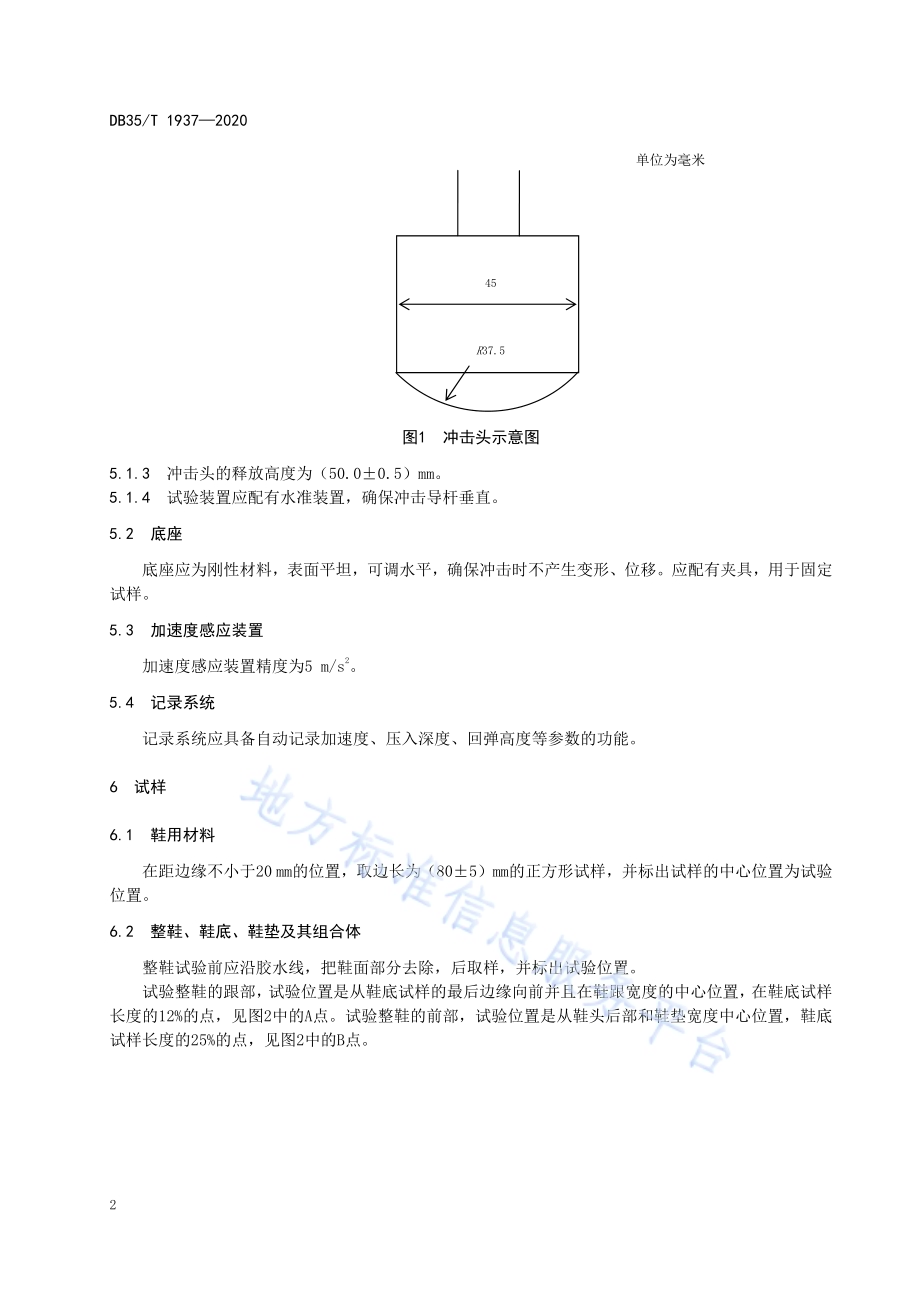

ICS 61.060 Y 78 DB35 福建省地方标准 DB35/T 19372020 鞋类产品吸震回弹性能试验方法 Test method for shock absorption and resilience of footwear 2020-09-29发布 2020-12-29实施福建省市场监督管理局 发布 DB35/T 19372020 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 原理.1 5 试验装置.1 6 试样.2 7 调节.3 8 试验程序及结果.3 9 试验报告.5 DB35/T 19372020 II 前 言 本标准按照GB/T 1.12009给出的规则起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由莆田市市场监督管理局提出。本标准由福建省市场监督管理局归口。本标准起草单位：莆田学院、莆田市标龙设备设计中心、湄洲湾职业技术学院、莆田市产品质量检验所、福建华峰制鞋技术发展有限公司、莆田市龙翔鞋业有限公司。本标准主要起草人:黄德义、徐金霞、卓俊杰、陈庆堂、蔡力锋、陈泓、吴佩玲、蔡宇航、王振亚、薛智华、吴晓东、陈元水。DB35/T 19372020 1 鞋类产品吸震回弹性能试验方法 1 范围 本标准规定了鞋类产品吸震回弹性能的试验方法。本标准适用于鞋用材料、整鞋、鞋底、鞋垫及其组合体的吸震回弹性能试验。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 22049 鞋类 鞋类和鞋类部件环境调节及试验用标准环境 3 术语和定义 下列术语和定义适用于本文件。3.1 吸震性能 shock attenuating property 试样受到冲击产生形变的性能。3.2 回弹性能 resilience 试样受到冲击产生形变后，并将冲击物弹起的性能。3.3 吸震回弹性能 shock absorption and resilience 试样受到冲击后产生形变及将冲击物弹起的综合性能。4 原理 用冲击头以一定的冲击能量冲击试样，测量冲击头的加速度、压入深度、回弹高度等参数，以综合评估试样的吸震回弹性能。5 试验装置 5.1 冲击装置 5.1.1 冲击头由不锈钢材料制成，质量为（8.500.01）kg。5.1.2 冲击头直径为（45.00.5）mm，其前端为半径（37.50.5)mm 的球面，如图 1 所示。DB35/T 19372020 2 单位为毫米 图1 冲击头示意图 5.1.3 冲击头的释放高度为（50.00.5）mm。5.1.4 试验装置应配有水准装置，确保冲击导杆垂直。5.2 底座 底座应为刚性材料，表面平坦，可调水平，确保冲击时不产生变形、位移。应配有夹具，用于固定试样。5.3 加速度感应装置 加速度感应装置精度为5 m/s2。5.4 记录系统 记录系统应具备自动记录加速度、压入深度、回弹高度等参数的功能。6 试样 6.1 鞋用材料 在距边缘不小于20 mm的位置，取边长为（805）mm的正方形试样，并标出试样的中心位置为试验位置。6.2 整鞋、鞋底、鞋垫及其组合体 整鞋试验前应沿胶水线，把鞋面部分去除，后取样，并标出试验位置。试验整鞋的跟部，试验位置是从鞋底试样的最后边缘向前并且在鞋跟宽度的中心位置，在鞋底试样长度的12%的点，见图2中的A点。试验整鞋的前部，试验位置是从鞋头后部和鞋垫宽度中心位置，鞋底试样长度的25%的点，见图2中的B点。45 R37.5 DB35/T 19372020 3 图2 取样位置图 6.3 其它部位 根据供需双方共同协商试验部位，应在检验报告结果中予以说明。7 调节 试验前将试样放置在GB/T 22049规定的温度、湿度条件下进行环境调节，时间至少4 h。8 试验程序及结果 8.1 试验温度 试验应在（233）环境下进行。8.2 试验步骤 8.2.1 将试样标记好的测试位置对准冲击头的中心位置，并固定在冲击装置的底座。8.2.2 启动冲击装置，将冲击头轻轻放下，压在试样的试验部位上，将位移传感器归零。8.2.3 将冲击装置的冲击头提升至位移传感器读数为（50.00.5）mm 的高度上，用h0表示，如图 3所示。8.2.4 释放冲击头，冲击后停留（21）s，冲击头复位。8.2.5 重复 8.2.3、8.2.4 试验，每组试验 5次，记录后三次试验数据。如果后三次试验数据的最大加速度的最大误差超过 5 m/s2或最大压入深度的最大误差超过 0.5 mm，则重复试验，直至满足要求。8.2.6 记录冲击头最大加速度，精确到 5 m/s2。8.2.7 取后三次最大压入深度的平均值，精度为 0.1 mm，用d 表示，如图 3 所示。8.2.8 取后三次回弹起的最大高度平均值，精度为 0.1 mm，用h 表示，如图 3所示。100%75%12%0%A B DB35/T 19372020 4 图3 冲击轨迹示意图 8.3 结果计算 8.3.1 吸震性能 吸震性能以百分比表示（%），精确至1%，试验结果按公式（1）计算：%1000 hdC.(1)式中：C 吸震性能百分比，%；d 冲击头后三次最大压入深度的平均值，单位为毫米（mm）；h0冲击头起始高度，单位为毫米（mm）。8.3.2 回弹性能 回弹性能以百分比表示（%），精确至1%，试验结果按公式（2）计算：%1000 hhE.(2)式中：E 回弹性能百分比，%；h 冲击头后三次回弹起的最大高度的平均值，单位为毫米（mm）；h0冲击头起始高度，单位为毫米（mm）。8.3.3 吸震回弹性能 吸震回弹性能以百分比表示（%），精确至1%，试验结果按公式（3）计算：%1000hh dR.(3)高度 d h h0 DB35/T 19372020 5 式中：R 吸震回弹性能百分比，%；d 冲击头后三次最大压入深度的平均值，单位为毫米（mm）；h 冲击头后三次回弹起的最大高度的平均值，单位为毫米（mm）；h0冲击头起始高度，单位为毫米（mm）。9 试验报告 试验报告应包括以下内容：a)采用标准的名称或代号；b)试验样品名称、货号、规格和生产厂家；c)试验温度；d)样品的测试位置；e)试验结果；f)试验日期；g)试验者及其他。_
