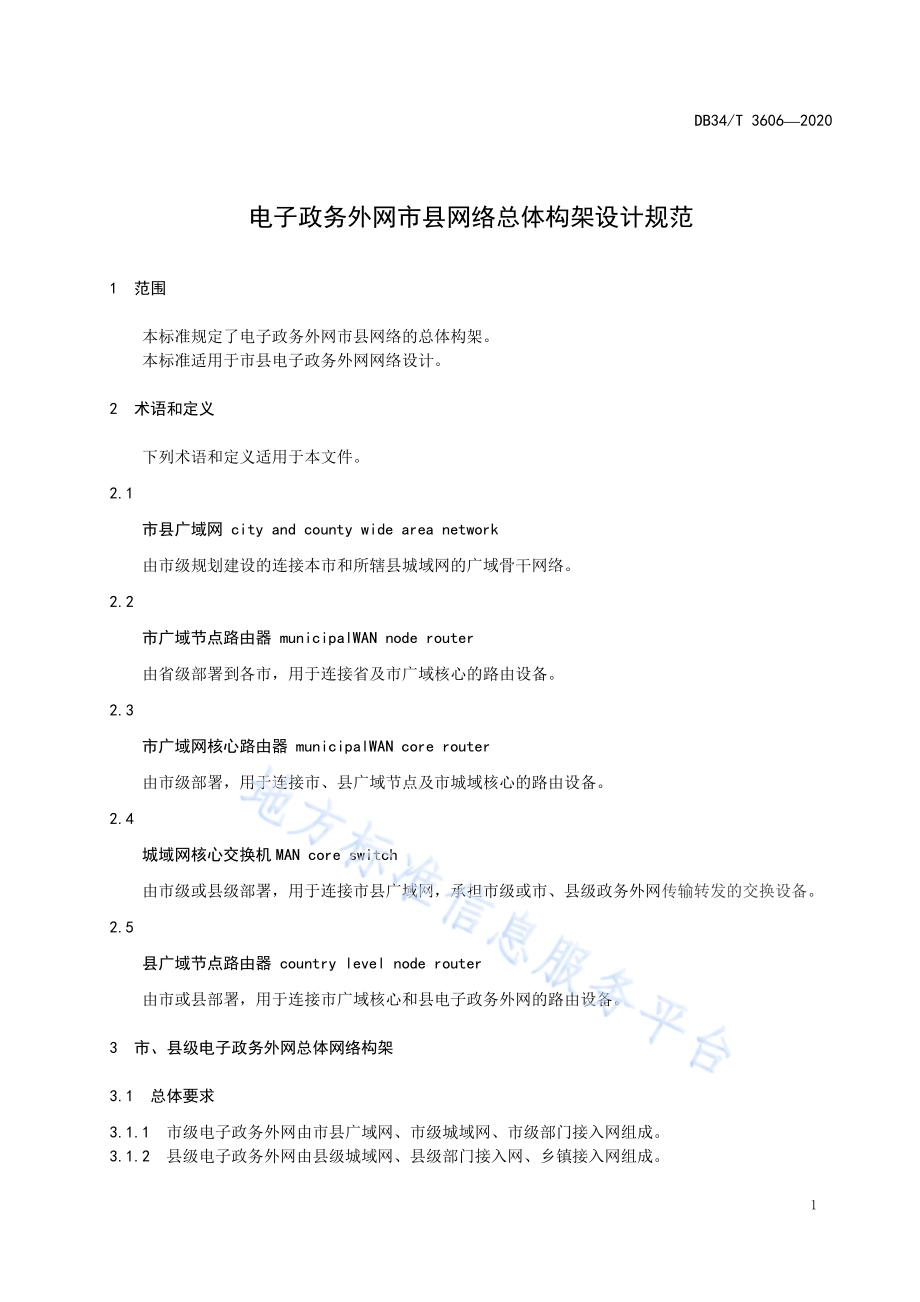

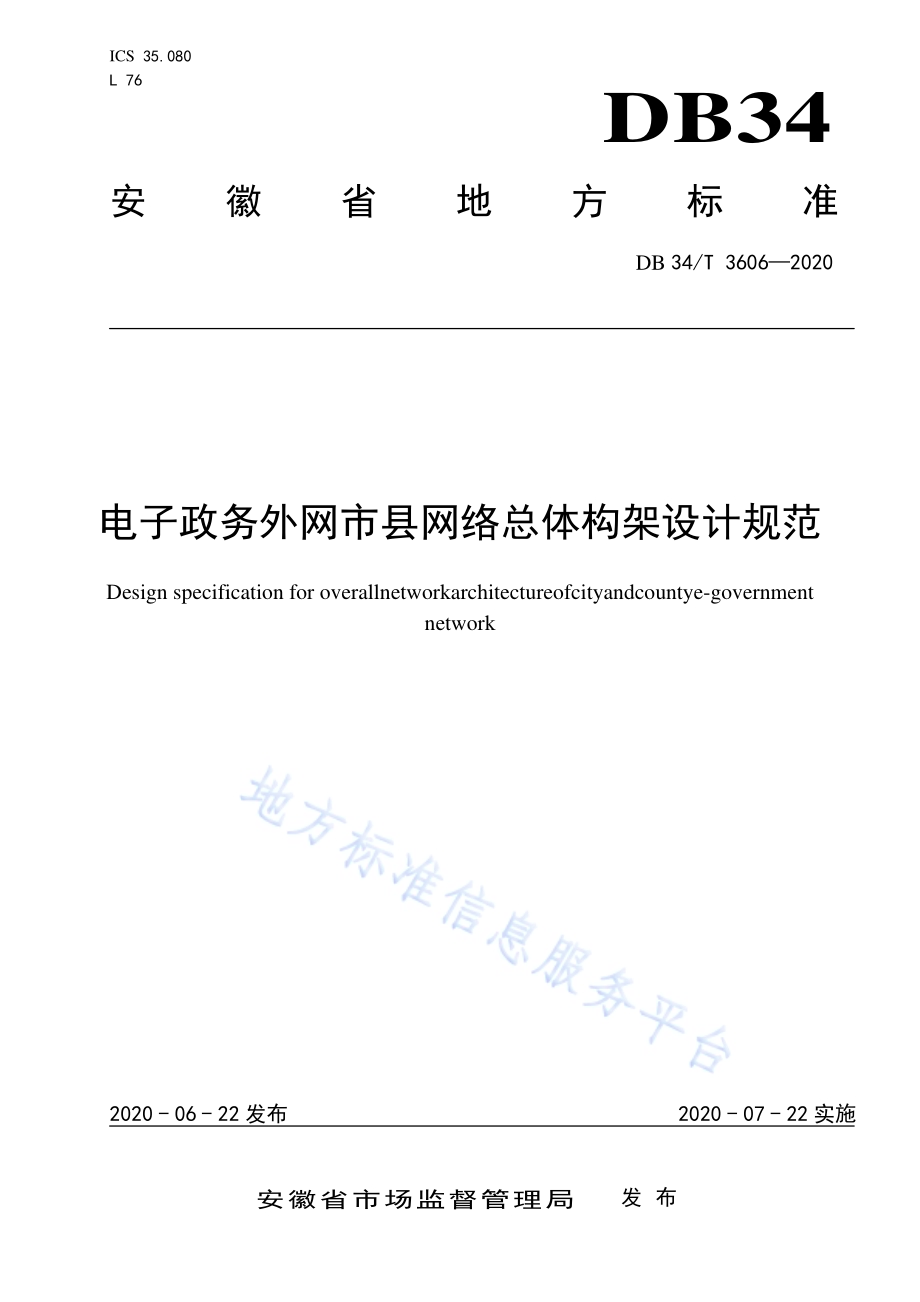

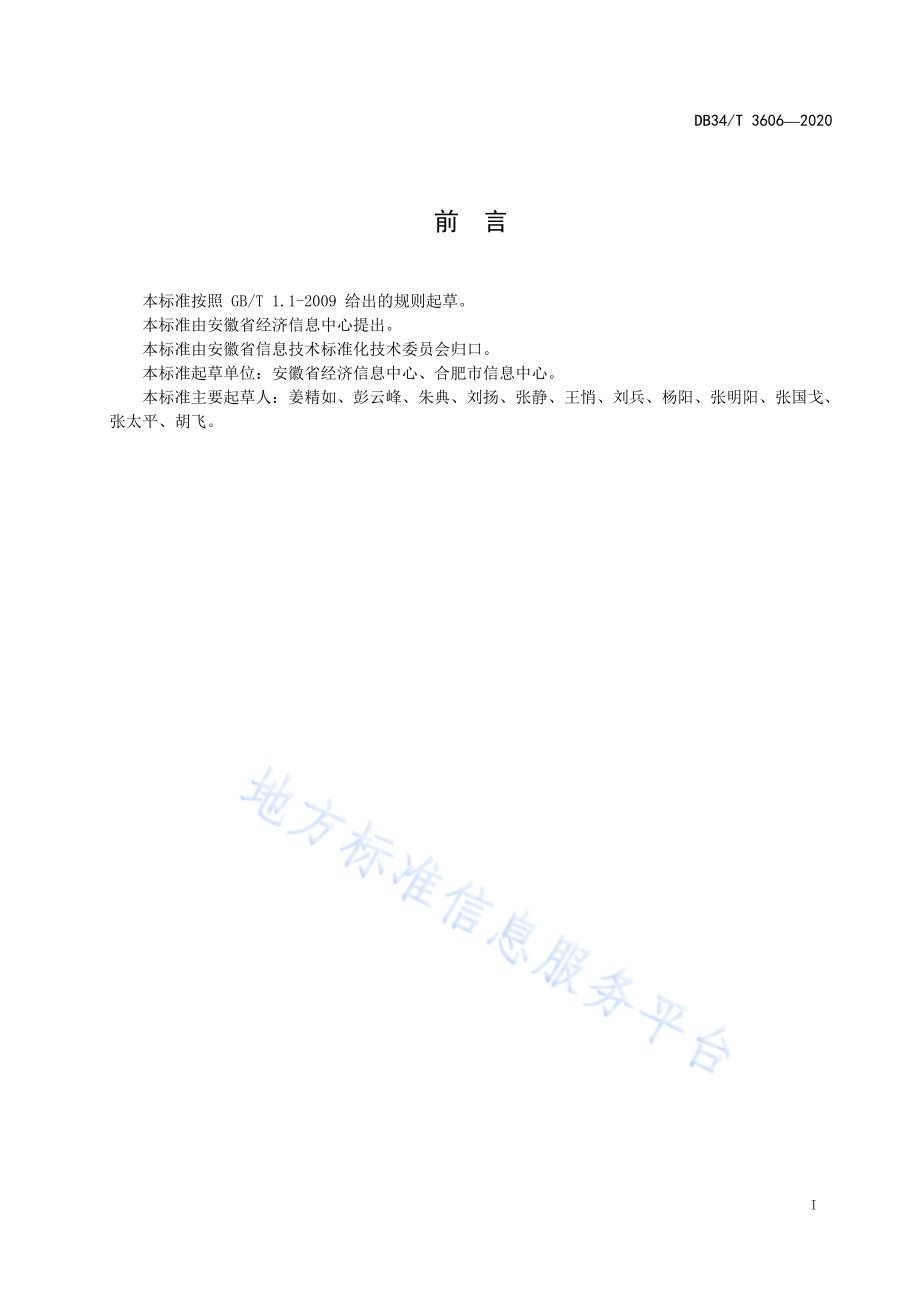

ICS 35.080 L 76 DB34 安徽省地方标准 DB 34/T 36062020 电子政务外网市县网络总体构架设计规范 Design specification for overallnetworkarchitectureofcityandcountye-government network 文稿版次选择 2020-06-22发布 2020-07-22实施安徽省市场监督管理局 发布 DB34/T 36062020 I 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省经济信息中心提出。本标准由安徽省信息技术标准化技术委员会归口。本标准起草单位：安徽省经济信息中心、合肥市信息中心。本标准主要起草人：姜精如、彭云峰、朱典、刘扬、张静、王悄、刘兵、杨阳、张明阳、张国戈、张太平、胡飞。DB34/T 36062020 1 电子政务外网市县网络总体构架设计规范 1 范围 本标准规定了电子政务外网市县网络的总体构架。本标准适用于市县电子政务外网网络设计。2 术语和定义 下列术语和定义适用于本文件。2.1 市县广域网 city and county wide area network 由市级规划建设的连接本市和所辖县城域网的广域骨干网络。2.2 市广域节点路由器 municipalWAN node router 由省级部署到各市，用于连接省及市广域核心的路由设备。2.3 市广域网核心路由器 municipalWAN core router 由市级部署，用于连接市、县广域节点及市城域核心的路由设备。2.4 城域网核心交换机 MAN core switch 由市级或县级部署，用于连接市县广域网，承担市级或市、县级政务外网传输转发的交换设备。2.5 县广域节点路由器 country level node router 由市或县部署，用于连接市广域核心和县电子政务外网的路由设备。3 市、县级电子政务外网总体网络构架 3.1 总体要求 3.1.1 市级电子政务外网由市县广域网、市级城域网、市级部门接入网组成。3.1.2 县级电子政务外网由县级城域网、县级部门接入网、乡镇接入网组成。DB34/T 36062020 2 3.2 组成方式 3.2.1 市县电子政务外网网络构架分为分级构架和扁平化构架模式。3.2.2 分级构架由市、县分别规划建设和维护的网络构架。3.2.3 扁平化构架由市统一规划建设本市及所辖县城域网的一种网络构架。3.3 分级构架 3.3.1 市县广域网 由市广域核心路由器、县广域节点路由器和专线连接组成，市级广域核心路由器和县级广域节点路由器分别连接本级城域网。3.3.2 市级城域网 宜采用交换机作为城域网核心设备，采用“核心接入”二层架构或“核心汇聚接入”三层架构，横向连接所辖政务部门。3.3.3 县级城域网 3.3.3.1 宜采用交换机作为城域网核心设备，可采用“核心接入”二层架构，横向连接所辖政务部门。3.3.3.2 市县分级网络构架见图 1。图1 市县分级网络构架图 3.4 扁平化构架 DB34/T 36062020 3 3.4.1 市级城域网 由市城域网核心交换机、县级城域网核心交换机和专线连接组成，市级和所辖县级的城域网核心交换机分别横向连接所辖政务部门。3.4.2 县级城域网 3.4.2.1 市县扁平化网络构架见图 2。3.4.2.2 宜采用交换机作为城域网核心设备，纵向上联市级城域网核心交换机，横向连接所辖政务部门。图2 市县扁平化网络构架图 _
