电站锅炉范围内管道安装、改造、重大修理监督检验规则DB42／T 1542-2020.pdf

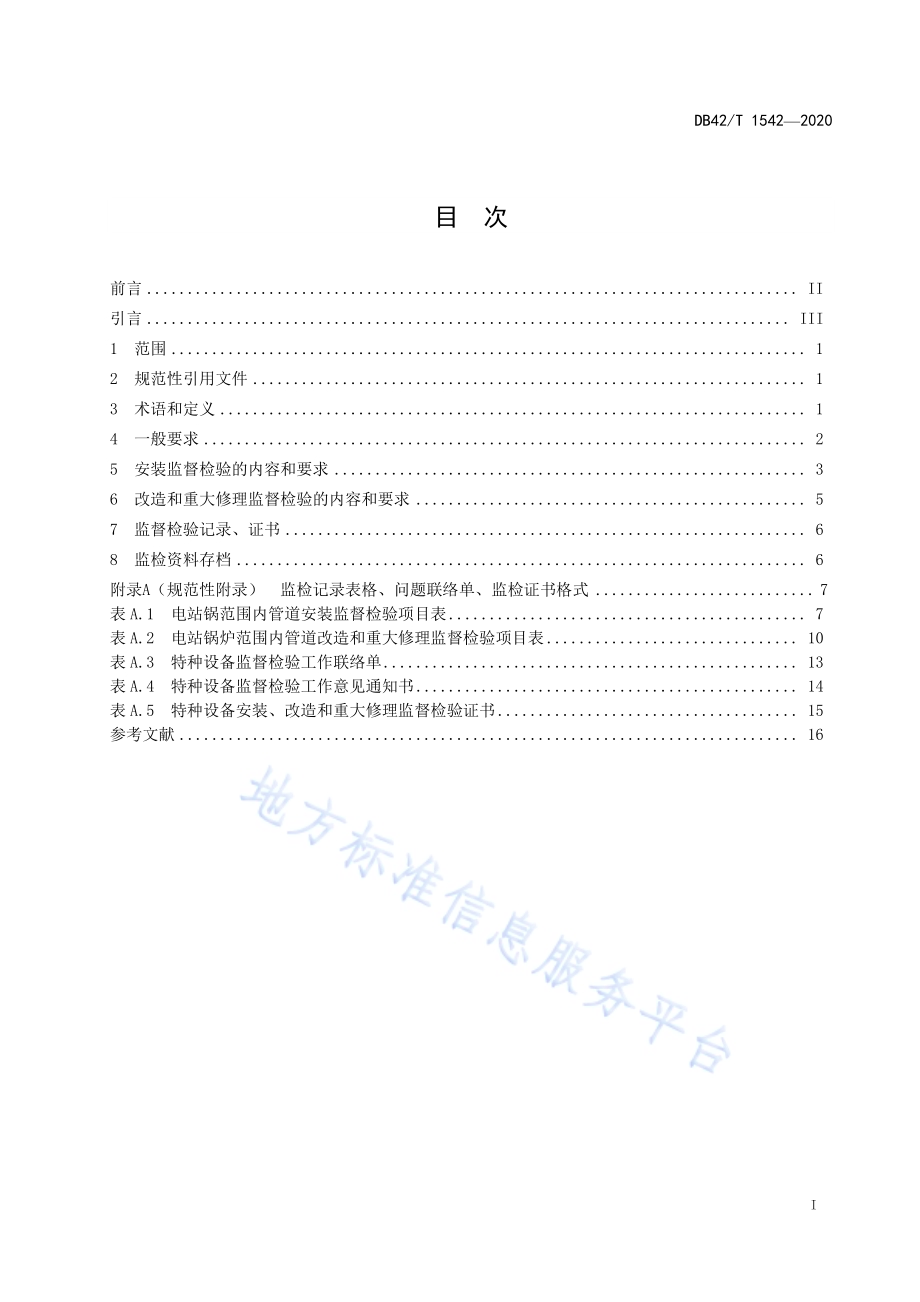

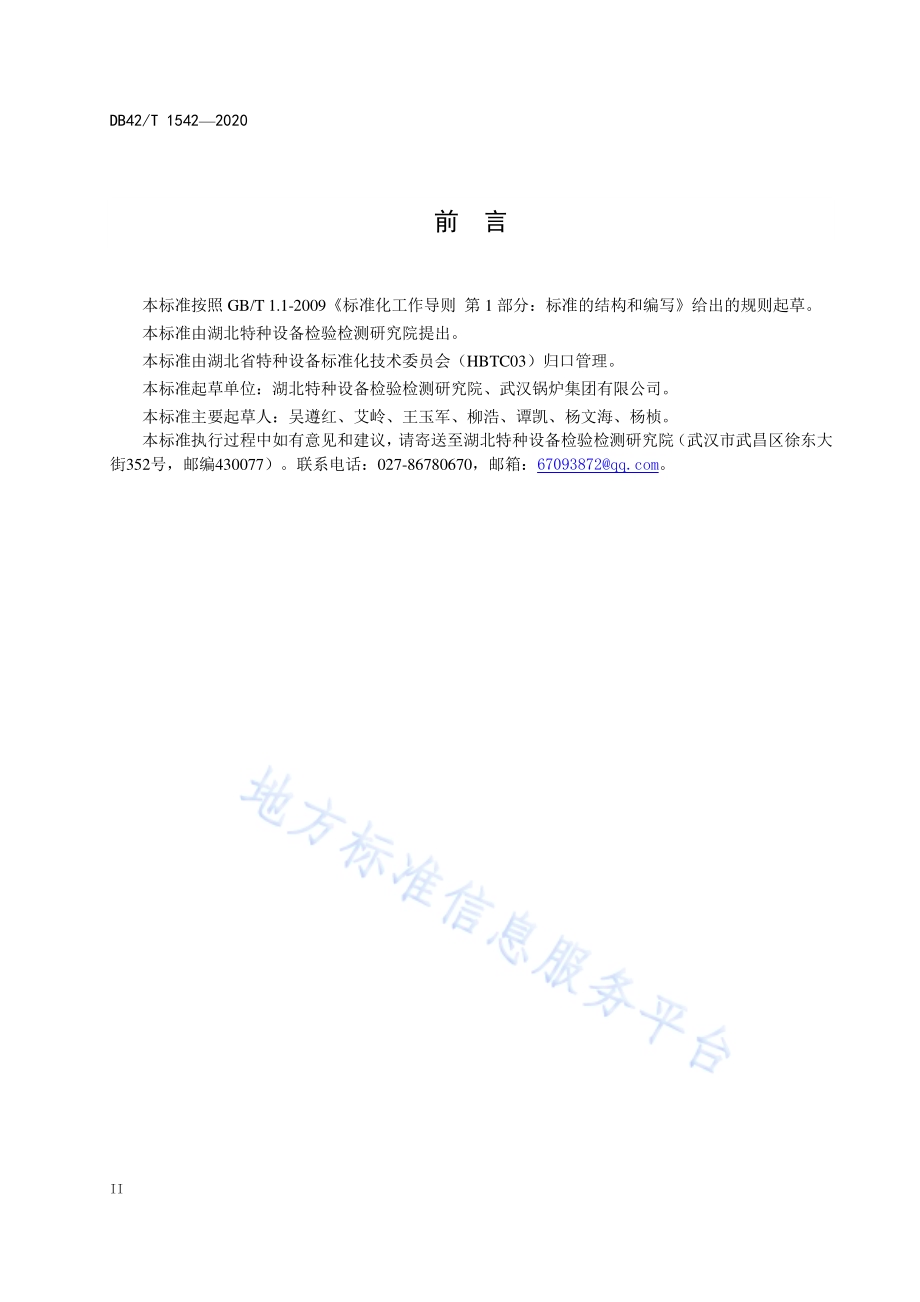

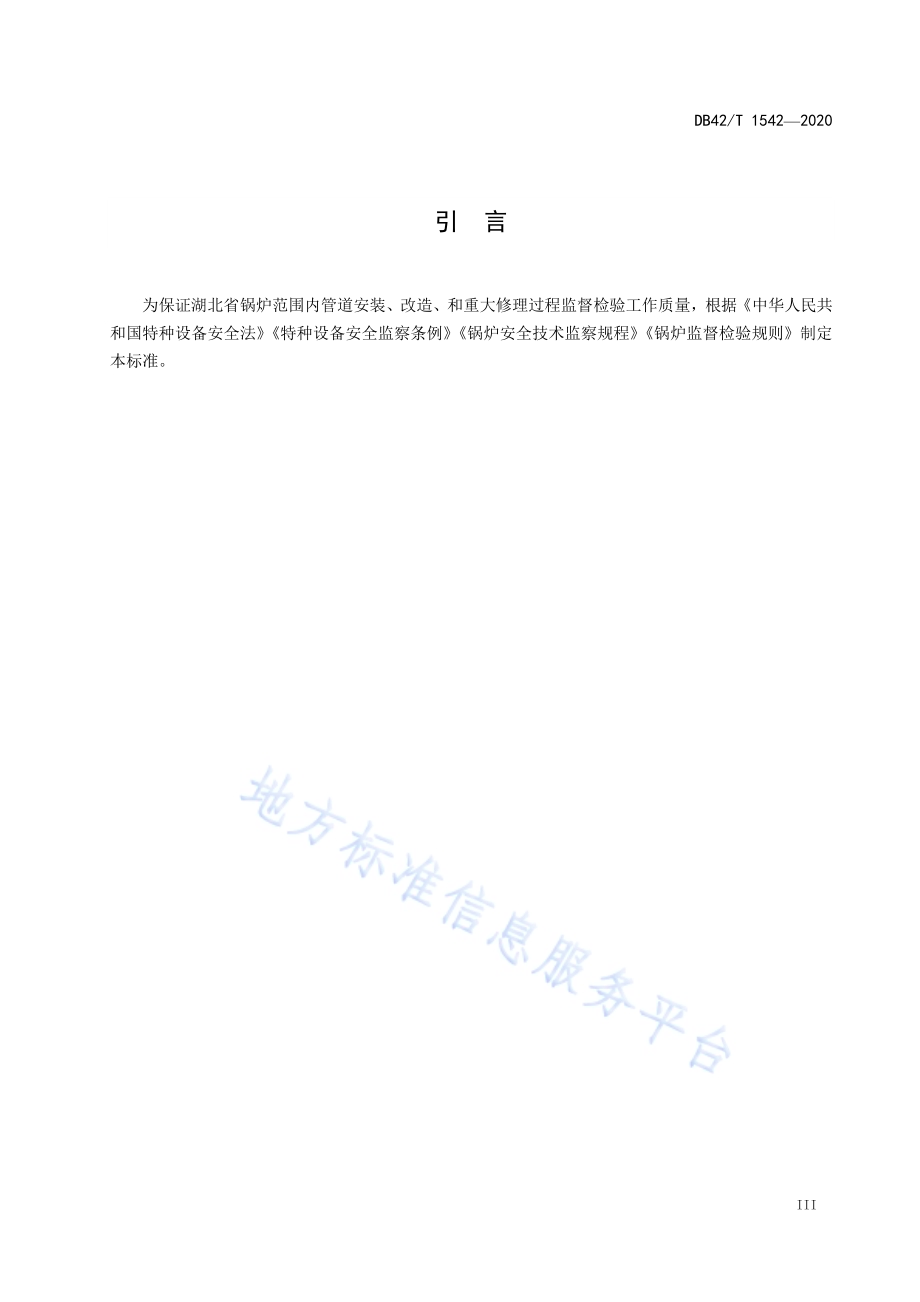

ICS 23.020.10 J 74 DB42 湖北省 地 方 标 准 DB 42/T 1542 2020 电站锅炉 范围内管 道安装、改造、重 大修理监督检验 规则 Supervision inspection of boiler external piping installation,modification and repair in utility boiler 2020-02-02 发布 2020-04-01 实施 湖 北 省 市 场 监 督 管 理 局 发布 DB42/T 1542 2020 I 目 次 前言.II 引言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 一 般要 求.2 5 安 装监 督检 验的 内容 和 要求.3 6 改 造和 重大 修理 监督 检 验的内 容和 要求.5 7 监 督检 验记 录、证书.6 8 监 检资 料存 档.6 附录A（规 范性 附录）监 检记录 表格、问 题联 络单、监检 证书 格式.7 表A.1 电 站锅 范围 内管 道安装 监督 检验 项目 表.7 表A.2 电 站锅 炉范 围内 管道改 造和 重大 修理 监督 检验项 目表.10 表A.3 特 种设 备监 督检 验工作 联络 单.13 表A.4 特 种设 备监 督 检 验工作 意见 通知 书.14 表A.5 特 种设 备安 装、改造和 重大 修理 监督 检验 证书.15 参考文 献.16 DB42/T 1542 2020 II 前 言 本标准 按 照 GB/T 1.1-2009 标准 化工 作导 则 第 1 部 分：标 准的 结构 和编 写 给出的 规则 起草。本标准 由 湖 北特 种设 备检 验检测 研究 院提 出。本标准 由 湖 北省 特种 设备 标准化 技术 委员 会（HBTC03）归 口管 理。本标准 起草 单位：湖 北特 种设备 检验 检测 研究 院、武汉锅 炉集 团有 限公 司。本标准 主要 起草 人：吴遵 红、艾 岭、王玉 军、柳浩、谭凯、杨 文海、杨 桢。本标准 执行 过程 中如 有意 见和建 议，请寄 送至 湖北 特种设 备检 验检 测研 究院（武汉 市武 昌区 徐 东 大街352 号，邮编430077）。联系电 话：027-86780670，邮箱：。DB42/T 1542 2020 III 引 言 为 保证 湖北 省锅 炉范 围内 管道安 装、改造、和 重大 修理过 程监 督检 验工 作质 量，根 据 中华 人 民 共和国特 种设备 安全 法 特 种设备 安全监 察条 例 锅 炉安全 技术监 察规 程 锅 炉监督 检验规 则 制定本标准。DB42/T 1542 2020 1 电 站锅炉 范围内管 道安装、改造、重大修 理监督检 验规则 1 范围 本 标准 规定 了电 站锅 炉范 围内管 道（主蒸 汽管 道、主给水 管道 和再 热蒸 汽管 道）的 一般 要求，安 装监督检 验 的 内容 和要 求，改造和 重大 修理 监督 检验 的内容 和要 求，监督 检验 记录、证书，监 检资 料 存 档。本 标准 适用 于在 湖北 省境 内使用 的满 足 TSG G0001 要求的 电站 锅炉 范围 内主 蒸汽 管 道、主给 水 管道和再 热蒸 汽管 道的 安装、改造 和重 大修 理过 程监 督检验 工作。2 规范性 引用 文件 下列文 件对 于本 标准 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于 本 标准。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 标准。GB/T 2900.48 电工 名词 术语 锅炉 TSG 07 特 种设 备生 产和 充装单 位许 可规 则 TSG G0001 锅炉 安全 技 术监察 规程 TSG G7002 锅炉 定期 检 验规则 NB/T 47013 承压 设备 无 损检测 3 术语和 定义 以下术 语和 定义 适用 于本 标准。3.1 电站锅 炉 utility boiler,power station boiler,power plant boiler 生产的 蒸汽（水 蒸气）主 要用于 发电 的锅 炉。GB/T 2900.48-2008，定 义3.1.5 3.2 电站锅 炉范 围内 管道 utility boiler external piping 包括电 站锅 炉主 给水 管道、主蒸 汽管 道、再热 蒸汽 管道等。3.3 电站锅 炉范 围内 管道 元件 utility boiler external piping element 用于连 接或 装配 成锅 炉范 围内管 道的 元件，包 括管 子、管 件、法 兰、垫 片、紧 固件、阀门 以及 管道特殊件 等。3.4 DB42/T 1542 2020 2 电站锅 炉范 围内 管道 元件 组合装 置 utility boiler external piping element combination device 电站锅 炉范 围内 管道 中使 用 的减 温减 压装 置、流量 计壳体、工 厂化 预制 管段。3.5 电站锅 炉范 围内 管道 改造 reform of utility boiler external piping 改变电站锅炉范围内管道 受压部分结构(如改变受压元件的规格、材质，改变 管道的结构布置，改变支吊 架位 置等)，致 使管 道性能 参数 或者 管道 特性 发生变 更的 活动。3.6 电站锅 炉范 围内 管道 重大 修理 major repair of utility boiler external piping 对电站 锅炉 范围 内管 道不 可机械 拆卸 部分 受压 元件 的维修，以 及采 用焊 接方 法更换 管段 及阀 门、管子矫形、受 压元 件挖 补与 焊补、带压 密封 堵漏 等。4 一般要 求 4.1 基本要 求 电站锅 炉范 围内 管道 安装、改造 和重 大修 理监 督检 验 应当 由具 有检 验资 格的 检验机 构进 行检 验，是在施工 单位 自检 合格 的基 础上，对 施工 过程 按照 本 标准进 行的 过程 监督 和满 足 TSG G0001 规 定的 基 本 安全要求 的符 合性 验证 活 动。监督 检验 工作 不能 代替 施工 单 位的 自检。4.2 监督检 验申 请和 受理 4.2.1 施工单 位 向 特种 设备 安全 监管部 门告 知后，施 工单 位或者 使用（建 设）单位 应当在 开工 前向 监检机构 提出 监督 检验 申请。4.2.2 施工单 位或 者使 用（建设）单位 在申 请监 督检 验时，应当 提交 电站 锅炉 范围 内管道 安装、改 造、重大修 理告 知书、施 工说 明、进 度计 划以 及管 道设 计资料 各一 份。4.2.3 监检机 构受 理后，应 当按 照施工 进度 及时 安排 监督 检验并 且通 知申 请单 位。4.3 监督检 验方 法 监督检 验 应 采用 资料 审查、现场 监督 检验 和实 物检 查等方 法进 行：资 料审 查时，监 督检 验人员(以 下简 称监 检人 员)按照 本标 准规 定的 内容 对 资料进 行审 查，审查是否符 合特 种设 备安 全技 术规范 的要 求。现 场监 督时，监 检人 员在现 场对 安装、改 造、重大修 理的 活动 进行 监督，监督 安装、改 造、重大修理 的活 动是 否满 足受 检单位 质量 保证 体系 以及 符合特 种设 备安 全技 术规 范的要 求。实 物检 查时，监 检人 员对受 检单 位自 检合 格的 产品或 者部 件采 用抽 查的 方式进 行复 查，复 查 受检单位 的自 检结 果是 否真 实、正 确，并且 符合 特种 设备安 全技 术规 范的 要求。4.4 监督检 验项 目分 类 监督检 验项 目分 为 A 类、B 类和 C 类，要 求如 下：A 类，是对 电站 锅炉 范 围内管 道安 全性 能有 重大 影响的 关键 项 目，当 安装、改造 和重 大修 理过DB42/T 1542 2020 3 程到达 该项 目点 时，监 检 人员及 时进 行该 项目 的监 督检验，经监 检人 员确 认 符合要 求后，受检单位方 可继 续施 工；B 类，是对 电站 锅炉 范 围内管 道安 全性 能有 较大 影响的 重点 项目，监检 人 员一般 在现 场进 行监督、检查，如不能 及时 到 达现场，受检 单位 在自 检 合格后 可以 继续 进行 下一 工序的 施工，监检人员随 后对 该项 施工 的结 果进行 现场 检查，确 认是 否符合 要求；C 类，是对 电站 锅炉 范 围内管 道安 全性 能有 影响 的监督 检验 项目，监检 人 员通过 审查 受检 单位相关的 自检 报告、记 录等 见证资 料，确认 是否 符合 要求。注：监检项目 为 C/B 类时，监 检人员可以选择 C 类，当选择B 类时，除要审查相关的自检报告、记录等见证资料外，还应当按照该条款规定进行现场监督、检查。5 安装监 督检 验的 内容 和要 求 5.1 资源条 件 5.1.1 审查施 工单 位安 装许 可证，是否 在有 效期 内并 且满 足如下 要求：对 于持 锅炉 安装许 可证 的单 位，其证书 应与 电站 锅炉 范围 内管道 匹配 的锅 炉级 别相 符；对 于持 动力 管道 安装 许可证 的单 位，其 证 书 应 与电站锅 炉范 围内 管道 参数 相符(A 类)。5.1.2 审查施 工单 位是 否按 照规 定书面 或者 在规 定的 网站 上告知 特种 设备 安全 监管 部门，审查 告知 的施工内 容与 实际 的施 工内 容是否 相符(A 类)。5.1.3 检查现 场 施 工组 织机 构设 置以及 责任 人员 配置，是 否符 合 TSG 07 规定(C 类)。5.1.4 审查受 压元 件焊 接人 员、无损检 测人 员的 持证 情况，是否 符合 特种 设备 作业 人员、无损 检测 人员管理 规 定 并且 满足 安装 的需要，必 要时 进行 现场 检查(C/B 类)。5.1.5 检查设 备的 校准 检定 标识，是否 在有 效期 内，必要 时与证 书核 对(B 类)。5.1.6 检查分 包方 和供 方管 理是 否符 合 TSG 07 规定(C 类)。5.2 设计文 件 5.2.1 对于由 锅炉 制造 单位 设计 的电站 锅炉 范围 内管 道，审 查管道 设计 文件 是否 通过 了设计 文件 鉴定；设计变 更是 否符 合相 关要 求，采 用的 安全 技术 规范 及其相 关标 准是 否为 有效 版本(C 类)。5.2.2 对于由 动力 管道 设计 单位 设计的 电站 锅炉 范围 内管 道：审 查设 计单 位的 设计 许可证 级别 是否 与管道参 数相 符，总图 的批 准手续 是否 符合 要求，采 用的安 全技 术规 范及 其相 关标准 是否 为有 效 版 本 且 符合TSG G0001 要 求，并在 设计文 件中 标明 符 合 TSG G0001 和相 关标 准的 规定，管道强 度计 算书、应 力分析计算 书是 否齐 全，总图 上注明 的材 料要 求、焊接 要求、热处 理要 求、无损 检测要 求、耐压 试 验 要 求 是否符合 特种 设备 安全 技术 规范规定(C 类)。5.3 出厂资 料 5.3.1 对于由 锅炉 制造 单位 制造 的电站 锅炉 范围 内管 道，审查管 道制 造质 量证 明文 件，管 道制 造监 督检验证书(C 类)。5.3.2 对于由 压力 管道 元件 制造 单位制 造的 电站 锅炉 范围 内管道，审 查压 力管 道元 件制造 单位 制造 许可证是 否有 效，压力 管道 元件制 造质 量证 明文 件，压力管 道元 件组 合装 置制 造质量 证明 文件 及 制 造 监 督检验证 书(C 类)。5.4 工艺文 件 审查焊 接工 艺评 定资 料、焊接工 艺文 件、热 处理 工 艺文件、检测 工艺 文件、水(耐)压 试验 方案、化DB42/T 1542 2020 4 学清洗 方案 以及 监检 人员 认为应 当审 查的 其他 工艺 文件，是否 符合 技术 标准 和质量 保证 体系 的 要 求，并且满足 现场 施工 的需 要(C 类)，必 要时 检查 是否 与现 场情况 相符 合(C/B 类)。5.5 受压部 件 5.5.1 审查施 工单 位对 压力 管道 元件和 压 力 管道 元件 组合 装置的 验收 记录，是 否符 合要求(C 类)。5.5.2 审查施 工单 位对 合金 钢材 料的化 学成 分光 谱检 测记 录，审 查比 例 为 100%(C 类)。注：施工单位应对合金钢材料 进行 100%化学成分光谱检测。5.5.3 审查焊 接材 料质 量证 明文 件，是 否符 合 TSG G0001 和 材料 标准 的要 求(C 类)。5.5.4 审查焊 接材 料、外购 件验 收、入 库、保管、发 放和 回收记 录，必要 时现 场检 查，是 否符 合质 量保证体 系的 要求(C/B 类)。5.5.5 检查部 件外 观质 量及 现场 坡口加 工质 量，是否 符合 要求(B 类)。5.5.6 审查施 焊记 录，是否 完整、有效，并 且符 合工 艺文 件的规 定(C 类)。5.5.7 检查焊 接施 工过 程中 焊接 工艺执 行情 况，是否 符合 焊接工 艺文 件的 规定(B 类)。5.5.8 审查热 处理 记录，是 否符 合工艺 文件 的规 定(C 类)。5.5.9 检查安 装焊 接接 头外 观质 量，是 否符 合要 求(B 类)。5.5.10 审查安 装焊 接接 头无 损检 测报告，是 否完 整、有效(C 类)。5.5.11 审查合 金钢 材质 安装 焊接 接头化 学成 分光 谱分 析记 录，是 否符 合要 求(C 类)。5.5.12 审查高 合金 钢材 质安 装焊 接接头 金相 检测 报告，是 否符合 要求(C 类)。5.5.13 审查管 道安 装记 录，是否 符合设 计文 件和 安装 标准 要求(C 类)。5.5.14 审查支 吊装 置安 装记 录，必要时 进行 现场 检查，是 否符合 要求(C/B 类)。5.5.15 审查膨 胀指 示器 安装 记 录、原始 数据 记录，是 否符 合设计 文件 的要 求(C 类)。5.5.16 安装焊 接接 头采 用射 线检 测时，检 查射 线底 片；采 用 数字式 可记 录仪 器的 超声 波检测 时，抽 样审查超 声波 检测 记录；每 种部件 至少 抽查 接头 数量 的20(包 括每 种无 损检 测方法)，重点 是返 修前 后的底片，底 片质 量、缺陷 评定是 否符 合NB/T 47013 的要求(C 类)。5.5.17 对照射 线检 测布 片图 或者 超声波 检测 位置 图，对安 装焊接 接头 进行 无损 检测 检查，每种 管 道 抽查比例 至 少1(B 类)。5.5.18 对合金 钢材 质材 料及 安装 焊接接 头进 行化 学成 分光 谱分析 检查，抽 查比 例至 少 1(B 类)。5.5.19 审查安 装焊 接接 头热 处理 后的硬 度检 测记 录，是否 符合要 求(C 类)。5.5.20 检查高 合金 钢材 质安 装焊 接接头 的硬 度，每种 材质 抽查比 例至 少 10，是 否 符合要 求(B 类)。5.5.21 检查取 样、疏(放)水 和排 气管道 的安 装布 置，是否 满足热 补偿 的要 求(B 类)。5.6 水（耐）压 试验 5.6.1 审查水(耐)压试 验前 应当 提供的 技术 资料 和文 件是 否齐全(C 类)。5.6.2 检查水(耐)压试 验条 件，与电站 锅炉 范围 内管 道水(耐)压 试验 有关 的安 装工 作 是否完 成，需要水(耐)压试 验前 整改 的问 题是否 整改 完毕(B 类)。5.6.3 审查试 验用 水水 质分 析报 告，是 否符 合 TSG G0001 以及水质 标 准的 要求(C 类)。5.6.4 现场监 督水(耐)压试 验，检查升（降）压 速度、试 验压力 及保 压时 间，检查 承压部 件表 面、焊缝等处 以及 泄压 后的 状况 是否符 合 TSG G0001 以及 设计文 件的 要求(A 类)。注：电站锅炉范围内管道水（耐）压试验可单独进行，也可 与锅炉本体一同进行。对于免做水压试验的电站锅炉范围内管道，应由设计单位在设计文件中进行明确说明，并由安装单位与建设单位对免做条件进行确认。5.7 清洗、保温 及防 腐 DB42/T 1542 2020 5 5.7.1 审查电 站锅 炉范 围内 管道 的冲洗 和吹 洗记 录 应 符合 安装验 收标 准要 求(C 类)。5.7.2 审查电 站锅 炉范 围内 管道 防腐，保温 施工 记录(C 类)。5.7.3 审查电 站锅 炉范 围内 管道 保温 外 护层 表面 热态 测温 记录(C 类)。5.8 竣工资 料 审查电站 锅 炉范 围内 管道 安装竣 工资 料（至少 包含：管道 安装 质量 证明 资料；管道 安装 竣工 图，包括管道 轴测 图、设计 修改 文件和 材料 代用 单等；管 道元件、材 料的 产品 合格 证、质 量证 明资 料以 及复 验、试验报 告等；管 道施 工检 查记录、无 损检 测报 告、检验和 试验 报告）是 否齐 全、有 效(C 类)。5.9 问题的 处理 5.9.1 检查受 检单 位在 发现 不符 合项时，是 否按 照规 定进 行了处 理(B 类)。5.9.2 检查受 检单 位对 监检 人员 提出问 题的 处理 及反 馈情 况，必 要时 进行 现场 检查(B 类)。6 改造和 重大 修理 监督 检验 的内容 和要 求 满足以下 任一 情 况的 电站 锅炉范 围内 管道 改造、重 大修理 应当 实施 监督 检验：外径 大于 273mm 管道和管 件；累计 施工 长度 大 于等于 500m 的管道；设计 压力大 于等 于 3.82Mpa 且 设计温 度大 于等 于 450的蒸汽 管道 和管 件。电站 锅 炉范围 内管 道的 改造 应由 相应级 别的 锅炉 制造 单位 或动力 管道 设计 单位 进 行设计，电 站锅 炉范 围内 管 道的改 造、重 大修 理应 由 相应级 别的 锅炉 改造、修 理单位 或动 力管 道安 装单 位进行施 工。6.1 资源条 件 6.1.1 审查施 工单 位的 许可 证是 否在有 效期 内并 且与 所改 造、修 理管 道的 参数 相符 合(A 类)；6.1.2 审查施 工单 位是 否按 照规 定告知 特种 设备 安全 监管 部门，审查 告知 的施 工内 容与实 际的 施工 内容是否 相符(A 类)；6.1.3 审查施 工单 位组 织机 构、责任人 员配 置，焊接、无 损检测 人员 持证 情况，设 备校准 检定 情况，分包方 和供 方管 理是 否符 合规定(C 类)。6.2 设计、出厂 资料 6.2.1 审查改 造设 计单 位许 可证 级别是 否与 管道 参数 相符(C 类)；6.2.2 按照本 标准 5.2 的要 求审 查设计 文件 相关 内容(A 类)；6.2.3 审查管 道制 造质 量证 明文 件、制 造监 督检 验证 书(C 类)；6.2.4 审查修 理方 案是 否符 合 TSG G7002 对 缺陷 处理 的要 求(A 类)。6.3 工艺文 件 审查 改 造修 理方 案、焊 接 工艺评 定资 料、焊 接工 艺 文件、热 处理 工艺 文件、检测工 艺文 件、水(耐)压试验 方案、化 学清 洗方 案以及 监检 人员 认为 应当 审查的 其他 工艺 文件，是 否符合 技术 标准 和 质 量 保 证体系的 要求，并 且满 足现 场施工 的需 要(C 类)，必要 时检查 是否 与现 场情 况相 符合(C/B 类)。6.4 施工过 程 电站 锅 炉范 围内 管道 的改 造、重 大修 理的 施工 过程 监督检 验按 照本 标准5.5 5.7 的 要求 进行。注：5.5 第（17）条内容，在 改造和重大修理监督检验中可不进行。DB42/T 1542 2020 6 6.5 竣工资 料 审查电站 锅 炉范 围内 管道 改造和 重大 修理 竣工 资料 是否齐 全、有效(C 类)。6.6 问题的 处理 检查受 检单 位对 不符 合项 的处理 情况 和对 监检 人员 提出问 题的 处理 及反 馈情 况，必 要时 进行 现 场 检查(B 类)。7 监督检 验记 录、证书 7.1 电站锅 炉范 围内 管道 安装、改造、重 大修 理监 督检 验过程 中，监检 人员 应详 细填写 检验 项目 表（见附录 A.1 和 A.2），监检 人 员发现 一般 问题 时，应 当 及时向 受检 单位 发出 特 种设备 监督 检验 联络 单(见附录 A.3)，发现受检单位 质量保证体系实施或者管道安全性能存在严重问题时监检机构应当签发特种设备 监督 检验 意见 通知 书(见附 录 A.4)。监 督检 验联络 单、意 见通 知书、记 录应符 合 TSG G7001 锅炉监督 检验 规则 相 关规 定。7.2 经检验 符合 相关 法规 要求 时，监 检机 构应 当在 检验 结束后 10 个 工作 日(对于 A 级高 压以 及以 上 电站锅炉 范围 内管 道，一般 为 30 个工 作日)内出 具 监检证 书。7.3 监检 证书 采 用附 录 A.5 中规 定的：特 种设 备安 装、改 造和 重大 修理 监督 检验证 书 格式。应 在证书中 勾选 电站 锅炉 主蒸 汽管道、电 站锅 炉主 给水 管道、电站 锅炉 再热 蒸汽 管道。8 监检资 料存 档 电站锅 炉范 围内 管道 安装、改造、重 大修 理监 检资 料至少 应包 括以 下内 容：压 力管 道设 计特 性表；监 检大 纲；监 检工 作记 录，A 类 监检项 目和 认为 重要 项目 的监检 施工 技术 质量 资料；监 检联 络单、监 检意 见书；监 检证 书；监 检机 构质 量保 证体 系中规 定存 档的 其他 资料 以及监 检机 构认 为需 要存 档的资 料。DB42/T 1542 2020 7 A 附录 A（规范 性附 录）监检记 录表 格、问题 联络 单、监 检证 书格 式 表A.1 电 站锅 范围 内管 道 安装监 督检 验项 目表 电站锅 炉主 蒸汽 管道 电站锅 炉主 给水 管道 电 站锅炉 再热 蒸汽 管道)编号：施工单位 许可级别 许可证编号 设计单位 许可证级别 许可证编号 制造单位 使用单位 使用地点 管道级别 管道长度 设计温度 设计压力 MPa 允许工作温度 允许工作压力 MPa 安装监检项目表 序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 1 一 资源条件 1.施工单位许可证 A 2 2.施工单位告知情况 A 3 3.现场施工组织机构设置及相 关责任人员配置 C 4 4.受压元件焊接人员、无损检测 人员持证情况，必要时现场检查 C/B 5 5.设备校准检定标识，必要时 核对证书 C/B 6 6.分包和供方管理 C 7 二 设计文件 1.管道设计文件鉴定，设计采用 的安全技术规范及相关标准。注：本监检项目 适用于由锅炉制造单位设计的电站锅炉范围内管道 C DB42/T 1542 2020 8 表A.1 电 站锅 炉范 围内 管 道安装 监督 检验 项目 表（续）序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 8 2.设计单位许可证，设计手续、采用的安全技术规范及相关标准、设计文件内容及要求 注：本监检项目适用于由动力管道设计单位设计的电站锅炉范围内管道 C 9 三 出厂资料 1.制造质量证明、制造监督检 验证书 注：本监检项目适用于由锅炉制造单位设计的电站锅炉范围内管道 C 10 2.制造质量证明、元件组合装 置 制造监督检验证书 注：本监检项目适用于由锅炉制造单位设计的电站锅炉范围内管道 C 11 四 工艺文件 1.焊接工艺评定、焊接工艺、热 处理工艺、检测工艺、水（耐）压试验方案、化学清洗方案、监检人员认为有必要审查的其他工艺文件 C 12 2.现场检查工艺文件的实施 C/B 13 五 受压部件 1.管道元件及组合装置验收记 录 C 14 2.合金钢材料光谱检测记录 C 15 3.焊接材料质量证明文件 C 16 4.焊接材料及外购件验收、入 库、保管、发放和回收记 录 C/B 17 5.部件外观质量及现场坡口加 工质量 B 18 6.施焊记录 C 19 7.焊接工艺执行情况 B 20 8.热处理记录 C 21 9.安装焊接接头外观质量 B 22 10.焊接接头无损检测报告 C 23 11.合 金 钢材 质 安装 焊接 接 头光谱 分 析 记录 C 24 12.高合金钢 材质 安装 焊接接 头 金相检测报告 C 25 13.管道安装记录 C 26 14.支吊装置安装记录 C/B 27 15.膨胀指示器安装记录、原始 数据记录 C DB42/T 1542 2020 9 表A.1 电 站锅 炉范 围内 管 道安装 监督 检验 项目 表（续）序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 28 16.安装焊接 接头 射线 底片抽 查，超声波检测记录抽查 C 29 17.安装焊接 接头 无损 检测抽 查，比例至少 1%B 30 18.合 金 钢 材 料 及 安 装 焊 接 接 头 光 谱 抽查，比例至少 1%B 31 19.安装焊接接头热处理后硬度 检测记录 C 32 20.高合金钢 焊接 接头 硬度抽 查，比例至少 10%33 21.取样、疏（放）水 和排气 管 道的安装布置 34 六 水(耐)压 试验 1.试验前应当提供的技术资料 和文件 C 35 2.试验条件，有关安装工作完 成情况，问题整改情况 B 36 3.试验用水水质分析报告 C 37 4.现场监督水（耐）压试验 A 38 七 清洗、保温及防腐 1.冲洗和吹洗记录 C 39 2.防腐、保温施工记录 C 40 3.保温外护层表面热态测温记 录 C 41 八 竣工资料 安装竣工资料 C 42 八 问题的处理 1.施工单位在发现不符合项时，是否按规定进行了处理 B 43 2.施 工 单 位 对 监 检 人 员 提 出 问 题 的 处 理及反馈情况 C/B 说明 监检：年 月 日 审核：年 月 日 DB42/T 1542 2020 10 表A.2 电 站锅 炉范 围内 管 道改造 和重 大修 理监 督检 验项目 表 电站锅 炉主 蒸汽 管道 电站锅 炉主 给水 管道 电 站锅炉 再热 蒸汽 管道)编号：施工单位 许可级别 许可证编号 设计单位 许可证级别 许可证编号 制造单位 使用单位 使用地点 锅炉编号 锅炉使用登记证编号 管道级别 管道长度 设计温度 设计压力 MPa 允许工作温度 允许工作压力 MPa 改造和维修监检项目表 序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 1 一 资源条件 1.锅炉改造和重大修理许可证 A 2 2.改造和重大修理告知 A 3 3.现场施工组织机构设置及相关责任人员配置 C 4 4.受压元件 焊接人员、无损检测人员持证情况 C 5 5.设备校准检定标识或证书 C 6 6.分包和供方管理 C 7 二 设计、出厂资料 1.审查改造设计单位许可证级别是否与管道参数相符 C 8 2.审查改造设计文件相关内容 C 9 3.审查管道制造质量证明文件、制造监督检验证书（适用于由锅炉制造单位制造的电站锅炉范围内管道）C 10 4.审查修理方案是否符合锅炉定期检验规则 有关缺陷处理的要求 A DB42/T 1542 2020 11 表A.2 电 站锅 炉范 围内 管 道改造 和重 大修 理监 督检 验 项目 表（续）序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 11 三 工艺文件 1.改造修理方案、焊接工艺评定、焊接工艺、热处理工艺、检测工艺、水（耐）压试验方案、化学清洗方案、监检人员认为有必要审查的其他工艺文件 C 12 2.现场检查工艺文件的实施 C 13 四 施工过程 1.审查管道元件及组合装置验 收记录 C 14 2.审查合金钢材料光谱检测记 录 C 15 3.焊接材料质量证明文件 C 16 4.焊接材料及外购件验收、入 库、保管、发放和回收 C/B 17 5.部件外观质量及现场坡口加 工质量 B 18 6.施焊记录 C 19 7.焊接工艺执行情况 B 20 8.热处理记录 C 21 9.安装焊接接头外观质量 B 22 10.审查焊接接头无损检测 C 23 11.审 查 合 金 钢 材 质 安 装 焊 接 接头光谱分析记录 C 24 12.高 合 金 钢 材 质 安 装 焊 接 接 头金相检测报告 C 25 13.管道安装记录 C 26 14.支吊装置安装记录 C/B 27 15.膨胀指示器安装记录 C 28 16.安装焊接接头射线底片抽查 C 29 17.安 装 焊 接 接 头 超 声 波 检 测 记录 C 30 18.合 金 钢 材 质 安 装 焊 接 接 头 光谱抽查，比例至少 1%B 31 19.安 装 焊 接 接 头 热 处 理 后 硬 度检测记录 C 32 20.高 合 金 钢 安 装 焊 接 接 头 硬 度抽查，比例至少 10%B DB42/T 1542 2020 12 表A.2 电 站锅 炉范 围内 管 道改造 和重 大修 理监 督检 验项目 表（续）序号 监检项目 类别 检查结果 监检方式 检验员签 字及日期 33 21.取样、疏放水和排气管 道的 安装布置 B 34 五 竣工资料 竣工资料 B 35 六 问题的处理 检查施工单位对不符合项的处理情况和对监检人员提出问题的处理及反馈情况，必要时进 行现场检查 B 说明 监检：年 月 日 审核：年 月 日 DB42/T 1542 2020 13 表A.3 特 种设 备监 督检 验 工作联 络单 编号：（受 检单 位名 称）：经监督 检验，发现 你单位在（安装、改 造、重大修理）过程中，存在以下影响安全性能的问题，请于 年 月 日 前将 处理 结果 报送监 督检 验机 构：问题和意见：监督检验人员：日期：受检单位接收人：日期：处理结果：受检单位主管 负责人：日期：使用（建设）单位项 目负责人：日期：确认方式：见证资料确认（见附件）现场检查确认 其他方式 监督检验人员：日期：注：本联络单一式三份，一份监督检验机构存档，两份送受检单位，其中一份受检单位应当在要求的日期返回监督检验机构。DB42/T 1542 2020 14 表A.4 特 种设 备监 督检 验 工作意 见通 知书 编号：（受 检单 位名 称）：经监督检验，发现 你单位在（安装、改 造、重大修理）过程中，存在以下影响安全性能的问题，请于 年 月 日 前将 处理 结果 报送监 督检 验机 构：问题和意见：监督检验人员：日期：监督检验机构技术负责人：日期：受检单位接收人：日期：处理结果：受检单位主管负责 人：日期：（单位公章）使用（建设）单位项目负责人：日期：（单 位公章）确认方式：见证资料确认（见附件）现场检查确认 其他方式 监督检验人员：日期：注：本通知书一式四份，一份 报当地特种设备安全监管部门，一份监督检验机构存档，两 份送受检单位，其中一份受检单位应当在要求的日期返回监督检验机构。DB42/T 1542 2020 15 表 A.5 特 种设 备安 装、改 造和重 大修 理监 督检 验证 书 电站锅 炉主 蒸汽 管道 电站锅 炉主 给水 管道 电 站锅炉 再热 蒸汽 管道)编号：施工单位 许可证级别 许可证编号 设计单位 许可证级别 许可证编号 制造单位 使用单位 锅炉编号 锅炉使用登记证编号 使用地点 管道级别 管道长度 设计温度 设计压力 MPa 允许工作温度 允许工作压力 MPa 说明：按照 中华人民共和国特种设备安全法 特种设备安全监察 条例 的规定，该锅炉范围内管道的（安装 改造 重大修理）经我机构实施监督检验，安 全性能符合 锅炉安全技术监 察规程 的要求，特发此证书。监督检验人员：日期：审 核：日 期：批 准：日 期：监督检验机构：（监督检 验机构检验专用章）监督检验机构核准证号：年 月 日 注：本证书一式三份，一份监 督检验机构存档，两份送施工单位，其中一份由施工单位随竣工资料交付使用单位（锅炉使用登记证编号和锅炉编号，只适用于改造和重大修理监督检验）。DB42/T 1542 2020 16 参 考 文 献 1 中华 人 民 共和 国特 种 设备安 全法（中华 人民 共 和国主 席令 第 4 号）2 特种 设备 安全 监察 条 例（中华 人民 共和 国国 务 院令 第 549 号）3GB 50235 工业 金属 管 道工程 施工 规范 4GB 50236 现场 设备、工业管 道焊 接工 程施 工质 量验收 规范 5GB 50316 工业 金属 管 道设计 规范 6GB/T 16507 水管 锅炉 7GB/T 2900.48 电工 名 词术语 锅炉 8GB/T 32270 压力 管道 规范 动力 管道 9TSG G1001 锅炉 设计 文件鉴 定管 理规 则 10TSG G7001 锅炉 监督 检验规 则 11DL 5190.5 电力 建设 施工技 术规 范 第 5 部分:管道及 系统 12DL/T 869 火 力发 电厂 焊接技 术规 程 13DL/T 5054 火 力发 电 厂汽水 管道 设计 规范 _
