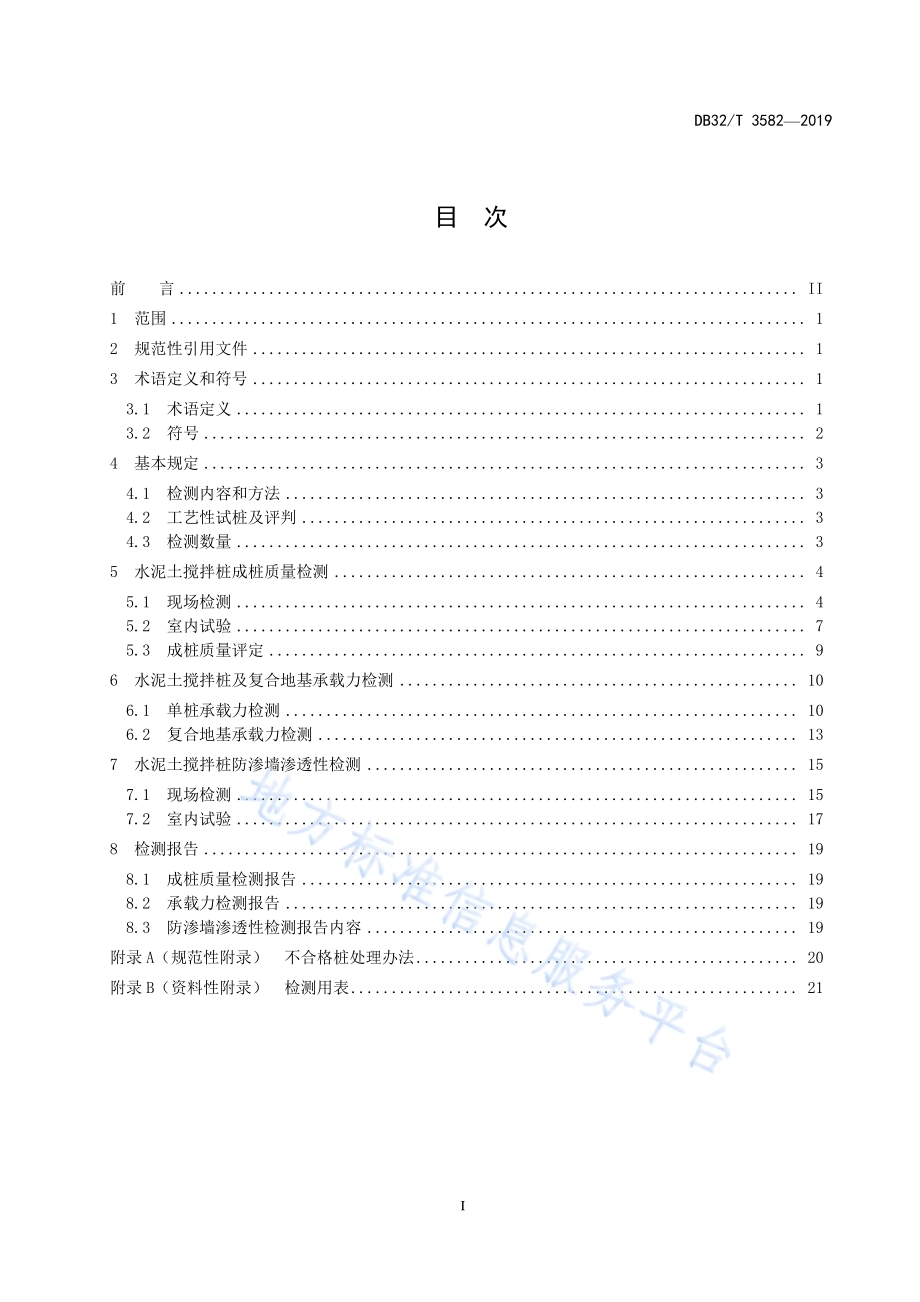

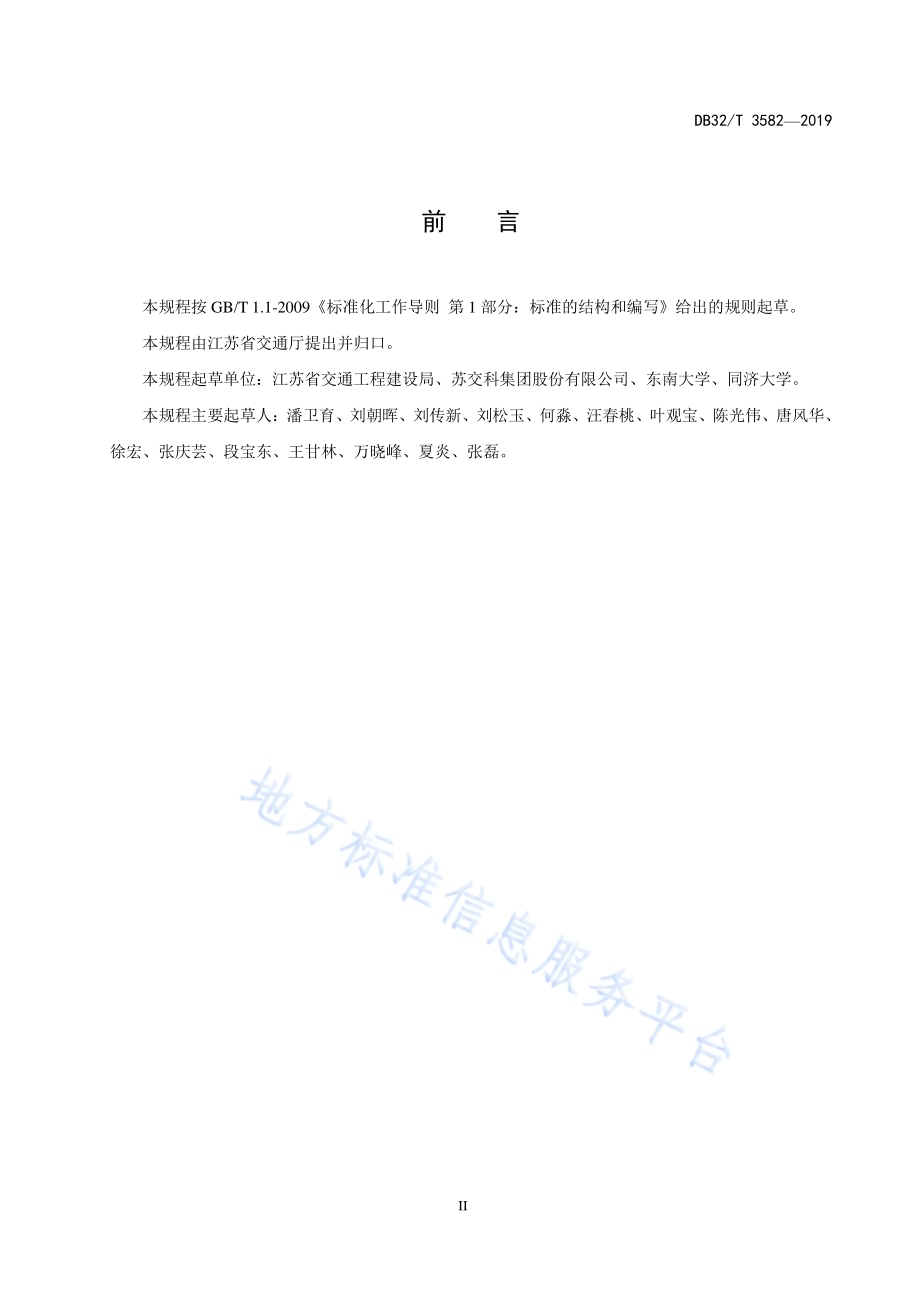

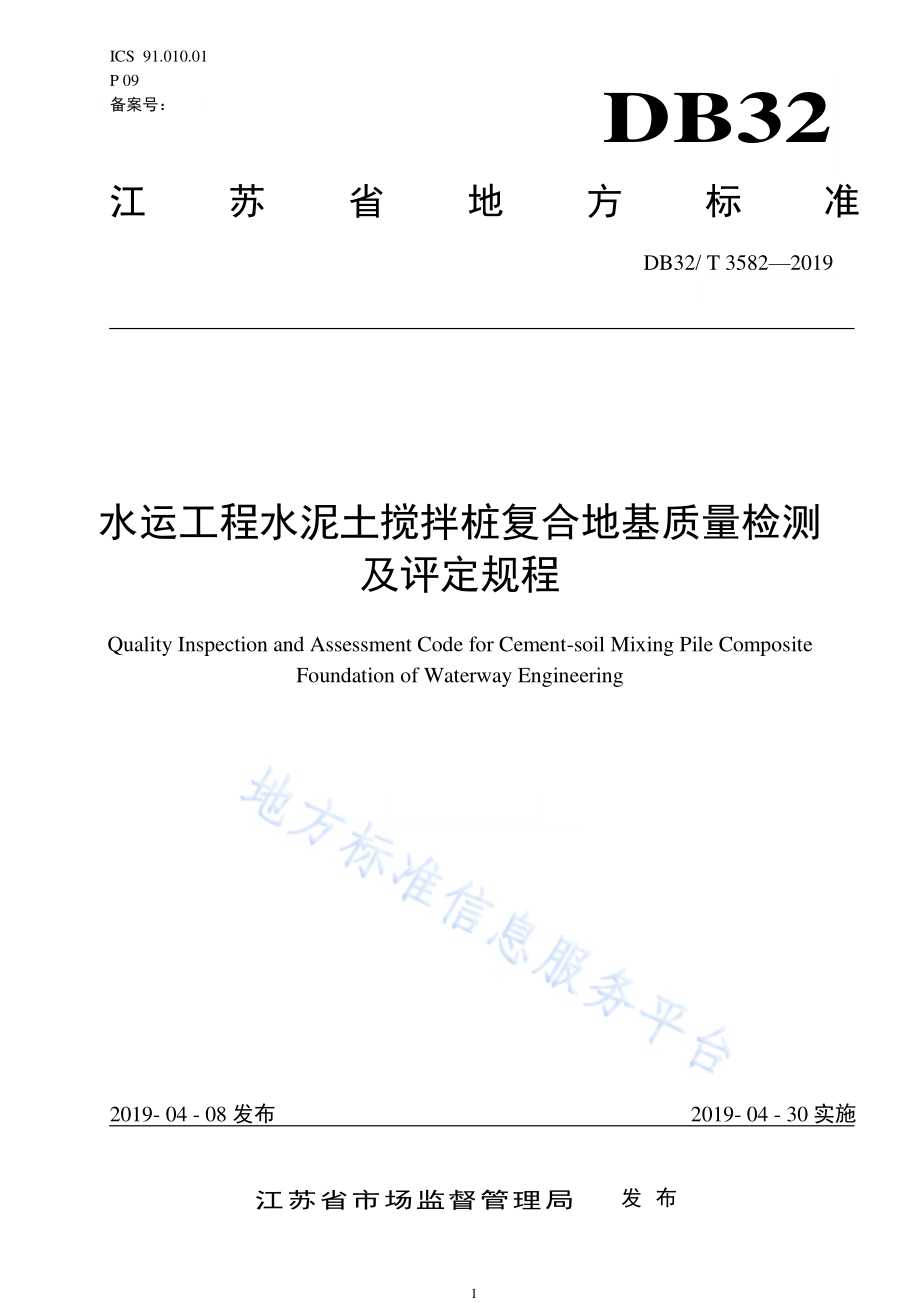

1 ICS 91.010.01 P 09 备案号:DB32 江苏省 地 方 标 准 DB32/T 3582 2019 水运工程 水泥土搅 拌桩复合 地基质量 检测及评定规 程 Quality Inspection and Assessment Code for Cement-soil Mixing Pile Composite Foundation of Waterway Engineering 2019-04-08 发布 2019-04-30 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3582 2019 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语定 义和 符号.1 3.1 术语 定义.1 3.2 符号.2 4 基 本规 定.3 4.1 检测 内容 和方 法.3 4.2 工艺 性试 桩及 评判.3 4.3 检测 数量.3 5 水 泥土 搅拌 桩成 桩质 量 检测.4 5.1 现场 检测.4 5.2 室内 试验.7 5.3 成桩 质量 评定.9 6 水 泥土 搅拌 桩及 复合 地 基承载 力检 测.10 6.1 单桩 承载 力检 测.10 6.2 复合 地基 承载 力检 测.13 7 水 泥土 搅拌 桩防 渗墙 渗 透性检 测.15 7.1 现场 检测.15 7.2 室内 试验.17 8 检 测报 告.19 8.1 成桩 质量 检测 报告.19 8.2 承载 力检 测报 告.19 8.3 防渗 墙渗 透性 检测 报 告内容.19 附录A(规 范性 附录)不合格 桩处 理办 法.20 附录B(资 料性 附录)检测用 表.21 DB32/T 3582 2019 II 前 言 本 规程 按 GB/T 1.1-2009 标准化 工作 导则 第 1 部 分:标准 的结 构和 编写 给 出的规 则起 草。本 规程 由江 苏省 交通 厅提出 并归 口。本 规程 起草 单位:江 苏省 交通工 程建 设局、苏 交科 集团股 份有 限公 司、东南 大学、同济 大学。本 规程 主要 起草 人:潘 卫 育、刘朝 晖、刘 传新、刘 松 玉、何淼、汪春 桃、叶观 宝、陈 光伟、唐风 华、徐宏、张庆 芸、段宝 东、王甘林、万 晓峰、夏 炎、张磊。DB32/T 3582 2019 1 水 运工程 水泥土搅 拌桩复 合地基质 量检测 及评定规 程 1 范围 为加强 水运 工程 水泥 土搅 拌桩质 量控 制,保 证地 基 处理的 效果,使水 泥土 搅 拌桩施 工、检 测及 质量评定规 范化、科 学化,特 制定本 规程。本规程 适用 于水 运工 程水 泥土搅 拌桩 复合 地基 成桩 质量及 承载 力的 检测 与评 价。本规程 检测 内容 包括 水泥 土搅拌 桩成 桩质 量检 测、承载力 检 测 和防 渗墙 渗透 性检测。2 规范性引用文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件,仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件,其最 新版 本(包括 所有 的修改 单)适用 于本 文件。JG/T 245-2009 混 凝土 试验室 用振 动台;JGJ 79-2012 建 筑地 基处理 技术 规范;JGJ 106-2014 建 筑基 桩检测 技术 规范;JGJ/T 233-2011 水 泥 土配合 比设 计规 程。3 术语定义和符号 3.1 术语定 义 下列术 语适 用于 本文 件。3.1.1 水泥土 搅拌 桩(Cement-soil Mixing Pile)以水泥 作为 主要 固化 剂,通过特 制的 深层 搅拌 机械,在 地基 深处 将软 土和 固 化剂强 制搅 拌,利 用固化剂和 软土 之间 所产 生的 一系列 物理 化学 反应,使 软 土硬结 成具 有整 体性、水 稳 定性和 一定 强度 的桩 体。根据喷 射水 泥状 态的 不同,分为 粉体 喷射 搅拌 桩(粉喷桩)和 湿法 喷射 搅拌 桩(湿 喷桩)。3.1.2 水泥土 搅拌 桩成 桩质 量(Cement-soil Mixing Pile Quality)施工后 所形 成的 水泥 土搅 拌桩桩 体的 强度、完 整性 和均匀 性。DB32/T 3582 2019 2 3.1.3 钻芯法(Core Drilling Method)用钻机 钻取 芯样 以检 测桩 长、桩 身缺 陷、桩身 强度、均匀 性和 连续 性,判定 桩身质 量的 方法。3.1.4 水泥土 搅拌 桩桩 体质 量指 标(Cement-soil Mixing Pile Quality Designation)采用108mm 直 径 的 钻 头回转 钻 进,对 水泥 土搅 拌 桩进 行 连续 取 芯,回次 钻 进所 取 芯样 中,长 度大于或等 于7cm 水泥 土芯 样 段长度 之和 与该 回次 进尺 的比值,以 百分 数表 示。3.1.5 渗透性(Permeability)气体、液体 或离 子受 压力、化学 势或 电场 作用 在物 体中渗 透、扩散 或迁 移的 难易程 度。3.2 符号 下列符 号适 用于 本文 件。N-标准贯入试 验锤 击数;N-经杆长修正 后的 标准 贯入 试验锤 击数;n-标准贯入试 验中 所选 取的 任意贯 入量 的锤 击数;S-标准贯入试 验贯 入度;-标准贯入试 验锤 击数 杆长 修正系 数;dN28-经龄期折减、杆 长修 正后 的标准 贯入 试验 锤击 数;R-无 侧限抗压 强度 试验 值;R-经高径比修 正后 的无 侧限 抗压强 度;dR28-经龄期折减、高 径比 修正 后的无 侧限 抗压 强度;-无侧限抗压 强度 高径 比修 正系数;CMPQD-水泥土搅拌 桩桩 体质 量指 标;k-渗透系数;d-桩身直径;l-桩长;S-桩间距;il-任意芯样段 长度;L-回次进尺。fspk-估算的复合 地基 承载 力特征 值(kPa);DB32/T 3582 2019 3 m-水泥土 搅拌 桩复 合地 基 的面积 置换 率,;Ra-试验所测 得的 单桩 竖向 承载力 特征 值(kN);Ap-桩的截面 积(m2);fsk-处理后桩间 土承 载力 特 征值(kPa)。4 基本规定 4.1 检测内 容和 方法 水运工 程水 泥土 搅拌 桩复 合地基 根据 不同 阶段 和工 程特点,选 取不 同检 测方 法,见 表1。表1 检测内 容及 方法 检测项目 检测方法 检测内容 适用范围 成桩质量 钻孔取芯法、标准贯入试验 检测桩身质量及完整性,搅拌均匀性;检测桩身强度 各类工程必测项目 单桩竖向抗压承载力 单桩竖向抗压、静载试验 检 测 单桩 竖 向抗 压 承载 力;估算 复 合地基承载力 无其他试验检测资料时,可选测;设计要求检测单桩竖向抗压承载力时 复合地基承载力 复合地基静载试验 检测复合地基承载力 大中型工程必测项目;小型工程在有特殊要求时选测 抗渗性 室内渗透性试验、现场注水试验 检测水泥土搅拌桩防渗墙抗渗性 有防渗要求时需做抗渗性检测;室内渗透性试验必测,现场注水试验选测 4.2 工艺性 试桩 及评 判 a)工艺性 试桩 前,由设 计单 位提供 桩身 室内 强度 和现 场强度 的具 体要 求。施工 单位以 此为 依 据,开 展 室 内 配合 比 试 验和 工艺 性 试 桩。当 室 内 配合 比试 验 得 到 的试 块 抗 压强 度不 满 足 设 计要 求时,应 反馈 给设 计单 位,重新调 整配 合比,直 至满 足要求 后,方可 进行 工艺 性试桩。b)对试桩 必须 进行 成桩 质量 检测,且应 将现 场桩 身强 度与同 龄期 室内 标准 养护 试块抗 压强 度、设计现场抗压强度(如设计无现场抗压强度要求,可取设计室内抗压强度 的 0.25-0.33,粉喷 桩取低值,湿 喷桩 取高 值)进行对 比。c)施工、检测 单位 对检 测组 所选检 测桩 的有 关资 料按 附录 B 表 B.1 进 行确 认,并在业 主备 案。4.3 检测数 量 水运工 程水 泥搅 拌复 合地 基的检 测数 量按 表2 的要 求 进行。表2 水泥土 搅拌 桩抽 检频 率一 览表 工程类型 检测内容 检测频率 最小抽检数量 小型工程 成桩质量 业主抽检 0.2%;施工单位自检 0.5%3 单桩竖向抗压承载力 有特殊要求时选用/DB32/T 3582 2019 4 复合地基承载力 有特殊要求时选用/渗透性 有特殊要求时选用/大中型工程 成桩质量 业主抽检 0.2%;施工单位自检 0.5%5 单桩竖向抗压承载力 有特殊要求时选用/复合地基承载力 业主抽检 0.2%;施工单位自检 0.3%3 渗透性 有防渗要求时,室内渗透性试验必测/5 水泥土搅拌桩成桩质量检测 5.1 现场检 测 5.1.1 仪器设 备 a)百米钻 机配 以标 准贯 入试 验设备、泥 浆泵、芯 样管 钻头、取样 器、样盒、封 样材料 等。b)水平尺、钢 卷尺、皮 尺。c)现场记 录本、芯 样标 签。d)照相器 材。5.1.2 人员配 备 a)检测组 指定 现场 带队 负责 人一名,全 面负 责现 场工 作,必 须持 证上 岗。b)每台钻 机必 须有 一名 以上 富有现 场经 验的 专业 技术 人员负 责现 场的 技术 工作。每机组 应 安 排 机长、副 机长 各 1 人;取样 员 1 人;其 它助 手 2-3 人。c)根据检 测工 作量 的大 小,安排检 测人 员和 设备 的数 量。d)现场记 录员 必须 经过 专门 培训,熟悉 水泥 土搅 拌桩 质量和 检测 要求。5.1.3 检测步 骤 5.1.3.1 检测 桩的 确定 a)检测桩 的成 桩龄 期一 般应 达到 28 天。在 特殊 情况 下,施工 单位 可申 请进 行 14 天龄期 的检 测,经业主 批准 后进 行检 测。龄期小 于 28 天 的桩,所 测 强度值 不换 算 为 28 天龄 期 强度,直接 采用实测强 度进 行桩 体质 量判 定。如 不合 格,28 天 龄期 时施工 单位 可申 请复 测,但复测 费用 由承包人承 担。b)检测单 位根 据施 工单 位及 监理单 位提 供的 桩位 图和 施工记 录等 资料,随机 选 定检测 桩,任 何 单位和个 人不 得干 预。5.1.3.2 检测 频率 检测频 率要 按照 表2 的要 求 进 行,抽检 桩应 尽可 能覆 盖施工 单位 每个 施工 机组,且分 布均 匀。DB32/T 3582 2019 5 5.1.3.3 开钻 前准 备工 作 a)检测单 位采 用测 量仪 器或 皮尺确 定检 测桩 的准 确位 置。b)平整场 地。c)挖泥浆 池。d)调整水 平和 垂直 度。5.1.3.4 钻探 及取 样 a)检测孔 位布 置在 水泥 土搅 拌桩桩 头,并偏 离中 心 100mm 左右。钻进 采用 直径 91mm 或 108mm钻头。b)用芯样 管回 转钻 进方 法,严格控 制回 次进 尺,每回 次不超 过 1.5m,要采取 正 确的钻 探及 取样方法,尽量 保持 芯样 的连 续完整 性,使质 量评 判有 可靠的 依据。c)当孔底 有残 留芯 样或 浮泥 时,要进 行清 孔,保证 标贯 试验顺 利进 行。孔 内 残 留 浮土厚 度应 不 大于取土 器废 土段 长度。d)芯样取 出后,依次 摆放 整 齐,及时 填写 回次 芯样 牌,如芯样 不成 型,无 法取 得样品 时,应 在 记录表内 说明。芯 样应 及时 密封保 存,保证 天然 含水 量和原 状结 构,送交 试验 室做无 侧限 抗 压 强度试验。e)按桩长 每 3m 取一 组,总 次数不 少 于 3 组。f)遇加固 效果 较差 土层 时,可采用 取土 器取 样,但应 注意:1)优先采 用静 压方 式,如采 用锤击,应 做到 重锤 少击;2)下放取 土器 必须 平稳,避 免戳坏 孔壁 使孔 底淤 积浮 土,或 者撞 击孔 底,引起 土样扰 动;3)提升取 样器 时要 做到 平稳,切勿 陡然 升降 或碰 撞孔 壁,以 免土 样失 落。g)原状芯 样必 须立 即 进 行芯 样描述 并编 号,必 须注 明 时间、地 点、检 测孔 号、深度、取 样人 姓 名等。每 根桩 钻探 完成 后,对所取 芯样 进行 拍照。h)芯样描 述内 容:外观 特征、气味、密 实程 度、均匀 性、含 灰量、硬 度和 状态 等。i)桩体分 层以 回次 为基 础。现 场记录 人员 根据 桩体 土质 变化情 况提 出评 分过 程中 桩体分 层 的 建 议(附 录 B 表 B.2),每 层 应至少 具有 芯样 描述、标 准贯入 试验 的资 料。j)钻进深 度应 超过 施工 桩 长 0.5m,并取 出桩 底土样 进 行描述 记录,据 此确 定实 际桩长 和端 承 情况。k)芯样应 在 3 天内 送现 场或 室内试 验室,进行 抗压 强 度试验。搬运 和送 样时 应 采取措 施防 止试 样受到扰 动和 挤压。DB32/T 3582 2019 6 5.1.3.5 标准 贯入 试验 取 芯 后 应立 即进 行 标准 贯入 试 验。沿 桩体 深 度方 向每 隔1.5m 进 行 一次 标 准贯入 试 验。当 标贯 击 数10 时,应减 少回 次进 尺,增加取 芯。在进 行标 准贯 入试验 时应 注意 以下 事项:a)采用回 转钻 进,当 钻进 至 试验标 高以 上 150mm 处,应停止 钻进,清除 孔底 残 土。清孔 时应 避免试验 土层 受到 扰动。当 在地下 水位 以下 的土 层进 行试验 时,应 使孔 内水 位 高于地 下水 位,以免出现 涌砂 和坍 孔。必要 时应下 套管 或用 泥浆 护壁。b)贯入前 应拧 紧钻 杆接 头,将贯入 器放 入孔 内,避 免 冲击孔 底,注 意保 持贯 入 器钻杆 导向 杆联 接后的垂 直度,孔 口宜 加导 向器以 保证 穿心 锤中 心施 力。下 钻具 时缓 慢下 放,避免松 动 孔 底 土。c)实测标 贯击 数应 按试 验杆 长进行 修正,修 正系 数见 表 3。N N(5.1.3.5-1)式中:N 标准 贯入 试验 锤击数;N 经 杆长 修正 后的 标准 贯入试 验锤 击数;标 准贯 入试 验锤 击数 杆长修 正系 数。表3 标贯击 数修 正系 数 探杆长 度(m)3 6 9 12 15 18 21 修正系数 1.0 0.92 0.86 0.81 0.77 0.73 0.70 d)标准贯 入试 验所 用的 钻杆 应定期 检查,钻 杆相 对弯 曲应小 于 1/1000,接 头应 牢固,防止 受 锤 击后钻杆 侧向 晃动。e)标准贯 入试 验应 采用 自动 脱钩的 自由 落锤 法,减少 导向杆 与锤 间的 摩阻 力,以保持 锤击 能 量 恒定。f)标准贯 入试 验时,先 将整 个杆件 系统 连同 静置 于钻 杆顶端 的锤 击系 统一 起下 到孔底。标 贯 试 验分两段 进行:1)预打阶 段:先将 贯入 器打 入土 中 150mm,如锤击 数 已达 30,贯入 度未 达 150mm,记录实际贯入 度;2)试验阶 段:将贯 入器 再入 土 30cm,记 录每 打入 10cm 的锤击数,累计 打入 30cm 的锤击数即为标 准贯 入击 数。当累 计击数 已 达 30,而贯 入度 未达 30cm,应终止 试验,记录实 际 贯入度 S,按 式(5.1.3.5-2)计算贯 入 30cm 的锤击 数 N:900 NS(5.1.3.5-2)式中:S 对 应累 计击 数 已达 30 击 时的 贯入 度(cm)。DB32/T 3582 2019 7 g)提出贯 入器,取 贯入 器的 土样进 行签 别,描述 记录。5.1.3.6 芯样 描述 现场技 术人 员要 通过 钻进 过程和 标准 贯入 试验 判断 桩身强 度及 桩体 连续 性,同 时观察 标贯 器中 水 泥土搅拌 的均 匀程 度、成桩 状态以 及端 承情 况,并判 断桩长。描 述内 容包 括:a)芯样性 质:土/水 泥土/水泥。b)颜色:灰色/灰黑 色/黄色 等。c)状态:分为 流塑、软 塑、可塑、硬塑、坚 硬,可按 表 4 进 行鉴 别。表4 水泥土 芯样 状态 现场 鉴别 状态 流塑 软塑 可塑 硬塑 坚硬 现场鉴别 土柱不能直立,自行变形 手捏很软,易变形;用力不大就能按成坑。手按有指印,但手捏不易变形。手按无指印;用力掰能裂开或成块。干而坚硬,很难掰成块 注:现场鉴别工作须由专业的检测技术人员进行。d)搅拌均 匀性:按 表 5 的规 定划分 桩体 搅拌 均匀 性。表5 水泥土 芯样 描述 标准 搅拌均匀性 现场取芯情况 搅拌均匀 水泥土搅拌纹理清晰,无水泥粒块 搅拌基本均匀 水泥土搅拌纹理不连续,含水泥粒块且颗粒直径2cm 5.1.3.7 水泥 土搅 拌桩 桩体 质量指 标CMPQD 值 用直尺 量取 每节 芯样 长度il,按顺 序记 录(芯样 长度 小于7cm 的不 需记 录),填入附 录B 表B.2 中,并按式(5.1.3.7-1)计 算水 泥土搅 拌桩 桩体 质量 指标CMPQD 值。100ilCMPQDL(5.1.3.7-1)式中:CMPQD-水泥土搅 拌桩 桩体 质量指 标(%);L-回次进尺(cm);li-该回次进 尺中,长 度大 于7cm 芯样段 的长 度。5.2 室内试 验 5.2.1 仪器设 备 a)压力机 或万 能试 验机 及配 套附件,压 力机 的精 度要 求达 到 0.1N。DB32/T 3582 2019 8 b)切割机、磨 石机。c)切土工 具:切土 刀、钢丝 锯。d)其他:盛样 盘、卡尺、直 尺。5.2.2 操作步 骤 5.2.2.1 收样 与验 样 收到芯 样后,按 照“送样单”清 点土 样查 核样 数,履行相 应交 接手 续,并及 时进行 抗压 试验。如 不能当即 试验,应 采取 适当 措施对 芯样 进行 养护。5.2.2.2 开样 与切 样 a)开样前 检查 芯样 密封 情况,标签 完整、标 签字 迹清 楚情况。b)开样时 不得 撕坏 标签。c)切样时 两端 面应 平整,试 样两端 面不 平整 度误 差不 得大 于 0.5mm。d)两端面 应垂 直于 试样 轴线,最大 偏差 不得 大 于 1。e)试件高 度与 直径 之比 宜 为 1.0-2.0(根 据试 样软 硬程 度作适 当调 整)。f)切好的 试样 连同 原标 签送 专人记 录。5.2.2.3 记录 与测 量 a)记录人 详细 记录 原始 标签 上的如 下内 容:工程 名称、标段 里程 号、试样 野外 编号、芯样 采 集 深度、采 样日 期、芯样 状态(坚硬、硬 塑、可塑、软 塑、流 塑)。b)对试样 进行 室内 描述,以 校核野 外记 录。c)制备好 的试 样精 确测 量其 高度、直径,精 确 到 1mm。d)在准备 过程 中应 确保 试样 含水量 无变 化。5.2.2.4 试验 a)试验机 由专 人操 作。b)将试件 置于 试验 机承 压板 中心,调整 球形 座使 试件 两端面 均匀 接触。c)以每 秒 0.2-0.5MPa 的速 度 加荷(对 软弱 土样 可适 当 降 低加荷 速度),直 至试 样破 坏,记录 破坏 荷载,精 确 到 0.1N。d)有条件 时应 进行 现场 试验,以免 运输 过程 中对 芯样 强度造 成影 响。5.2.2.5 成果 整理 a)按式 5.2.2.5-1 计 算试 件无 侧限抗 压强 度:DB32/T 3582 2019 9 PRA(5.2.2.5-1)式中:R-试件无侧 限抗 压强 度(MPa);P-试件破坏荷 载(N);A-试件截面积(mm2)。b)针对试 件的 高径 比,参照 表 6 对 试样 的无 侧限 抗压 强度按 式(5.2.2.5-2)进行 修正:R R a(5.2.2.5-2)式中:R-修正后的 无侧 限抗 压强度 值(MPa);a-修正系数。表6 室内抗 压强 度试 验修 正系 数 高径比 0.79 1.11 1.36 1.61 1.86 2 修正系数 a 0.85 0.89 0.93 0.96 0.98 1 c)桩体龄 期不 足 28 天的,直 接记录 实测 强度 值;对于 桩体龄 期超 过 28 天的,强 度须折 算成 28天强度,按 每 天 1%对 实测 强度进 行折 减,最多 折 减 50%。d)将工程名称、标段里程号、试样野外编号、芯样样采集深度、采样日期、芯样状态(坚硬、硬塑、可 塑、软塑、流 塑)、试样尺 寸、破坏 荷载、无 侧限抗 压强 度等,记 入附 录 B 表 B.3,试样形状 如不 完整 有残 缺应 在表中 注明。5.3 成桩质 量评 定 根据现 场测 试情 况、芯 样 描述、标 准贯 入击 数以 及 室内芯 样的 无侧 限抗 压强 度 值,按 以下 办法 进行质量评 判,并判 断检 测桩 的质量 状况。5.3.1 一般规 定 a)桩距、桩径、喷 灰量 的检 测控制 由施 工、监理 进行 全程检 验控 制。b)桩长、桩身 质量 在施 工单 位自检 基础 上,业主 负责 检测。5.3.2 水泥土 搅拌 桩施 工质 量的 基本要 求 a)施工记 录齐 全,记录 正确。b)桩距、桩径、水 泥掺 入量、桩长、倾 斜度 等指 标达 到设计 和规 范要 求,否则 判定为 不 合 格 桩。c)实测桩 长比 施工 桩长(施 工、监理 单位 在附 表 3 中 确认的 长度)短 0.5m 以 上 时,判定 该桩 为短桩,属不 合格 桩。DB32/T 3582 2019 10 d)检测过 程应 对原 状土 进行 适当勘 测,取 得原 状土 的 标贯击 数、芯 样无 侧限 抗 压强度,若桩 身某层土平 均 标 贯击 数低 于相 应原状 土层 平均 标贯 击数 的 1.5 倍时 可判 为不 合格 桩。5.3.3 成桩质 量判 断 a)根据室 内试 验水 泥土 搅拌 桩现场 检测 抗压 强度,计 算检测 强度 代表 值,当 代 表值大 于或 等于 设计值(或工 艺性 试桩 确定 的标准)时,则 成桩 质量 符合要 求。b)抗压强 度代 表值 应按 照一 组试件 强度 的平 均值 确定。受检桩 中不 同深 度位 置芯 样试件 抗 压 强 度代表值 中的 最小 值为 该桩 检测抗 压强 度代 表值。c)当标贯 击数 小于 4 击,且 芯样无 侧限 抗压 强度 R0.03MPa,或 无法 取得 芯样,芯样 硬度 描 述为软 流塑 状态 时,CMPQD 值 小于 10%时 说明 均 匀性很 差,判定 为不 合格 桩。6 水泥土搅拌桩及复合地基承载力检测 6.1 单桩承 载力 检测 6.1.1 一般规 定 水泥土 搅拌 桩单 桩承 载力 检测应 在成 桩28d 后 进行,检测频 率不 宜低 于表2 的 要 求。对 水泥 土搅 拌桩抽样检测 时,加载量不应小于设计 要求的单桩承载力特征值 的2.0 倍。单桩承载力检测 除应满足本标 准的要求 外,应满 足 建筑 基桩检 测技 术规 范(JGJ 106-2014)的有 关规 定。6.1.2 设备仪 器及 其安 装 6.1.2.1 试验 加载 宜采 用油 压千斤 顶。当采 用两 台及 两台以 上千 斤顶 加载 时应 并联同 步工 作,且 应 符合下列 规定:a)采用的 千斤 顶型 号、规格 应相同。b)千斤顶 的合 力中 心应 与桩 轴线重 合。6.1.2.2 加载 反力 装置 可根 据现场 条件 选择 压重 平台 反力装 置、地锚 反力 装置,并应 符合 下 列 规 定:a)加载反 力装 置能 提供 的反 力不得 小于 最大 加载 量 的 1.2 倍。b)应对加 载反 力装 置的 全部 构件进 行强 度和 变形 验算。c)采用地 锚反 力装 置时,应 对地基 土的 承载 力进 行验 算。d)压重宜 在检 测前 一次 加足,并均 匀稳 固地 放置 于平 台上。e)压重施 加于 地基 的压 应力 不宜大 于地 基承 载力 特征 值的 1.5 倍,有 条件 时宜 利 用工程 桩作 为 堆载支点。DB32/T 3582 2019 11 6.1.2.3 荷载 测量 可用 放置 在千斤 顶上 的荷 重传 感器 直接测 定;或采 用并 联于 千 斤顶油 路的 压力 表 或压力传 感器 测定 油压,根 据千斤 顶率 定曲 线换 算荷 载。传感 器的 测量 误差 不 应大 于 1%,压 力表 精度 应优于或 等 于 0.4 级。试验 用压力 表、油泵、油 管在 最大加 载时 的压 力不 应超 过规定 工作 压力 的 80%。6.1.2.4 沉降 测量 宜采 用位 移传感 器或 大量 程百 分表,并应 符合 下列 规定:a)测量误 差不 大 于 0.1%,分 辨力优 于或 等 于 0.01mm。b)直径或 边宽 大 于 500 mm 的桩,应 在其 两个 方向 对 称安 置 4 个 位移 测试 仪表,直 径或 边宽 小 于等于 500mm 的桩可对称 安 置 2 个 位移 测试 仪表。c)沉降测 定平 面宜 在桩 顶 200mm 以下位置,测 点应 牢 固地固 定于 桩身。d)基准梁 应具 有一 定 的 刚度,梁的 一端 应固 定在 基准 桩上,另一 端应 简支 于基 准桩上。e)固定和 支撑 位移 计(百分 表)的 夹具 及基 准梁 应避 免气温、振 动及 其他 外界 因素的 影响。6.1.2.5 试桩、锚 桩(压重 平台支 墩边)和 基准 桩之 间的中 心距 离应 符合 表 7 的规定。表7 试桩、锚桩(或压 重平 合支 墩边)和 基准 桩之 间的 中心 距离 距离 反力装置 试桩中心与锚桩中心(或压重平台支墩边)试桩中心与基准桩中心 基准桩中心与锚桩中心(或压重平台支墩边)锚桩横梁 4(3)D 且2.0m 4(3)D 且2.0m 4(3)D 且2.0m 压重平台 4 D 且2.0m 4 D 且2.0m 4 D 且2.0m 地锚装置 4 D 且2.0m 4 D 且2.0m 4 D 且2.0m 注:D 为地锚的设计直径或变宽,取其较大者。括号内数值可用于多排桩设计桩中心距离小于 4D 的情况。软土场地堆载重量较大时,宜增加支墩边与基准桩中心和试桩中心之间的距离,并在试验过程中 观测基准桩的竖向位移。6.1.3 现场检 测 6.1.3.1 试验 加卸 载方 式应 符合下 列规 定:a)加载应 分级 进行,采用 逐 级等量 加载;分级 荷载 宜 为最大 加载 量或 预估 极限 承载力 的 1/10,其中第一 级可 取分 级荷 载 的 2 倍。b)卸载应 分级 进行,每 级卸 载量取 加载 时分 级荷 载 的 2 倍,逐级 等量 卸载。c)加、卸 载时 应使 荷载 传递 均匀、连续、无 冲击,每 级 荷载在 维持 过程 中的 变化 幅度不 得超 过 分级荷载 的 10%。6.1.3.2 为设 计提 供依 据的 竖向抗 压静 载试 验应 采用 慢速维 持荷 载法。6.1.3.3 慢速 维持 荷载 法试 验步骤 应符 合下 列规 定:a)每级荷 载施 加后 按 第 5、15、30、45、60min 测读 桩 顶沉降 量,以后 每 隔 30min 测读 一次。DB32/T 3582 2019 12 b)试桩沉降相对稳 定标准:每一小时内的桩 顶沉降量不超 过 0.1mm,并连续出现两次(从分 级荷载施 加后 第 30min 开始,按 1.5h 连续 三次 每 30min 的沉 降观 测值 计算)。c)当桩顶 沉降 速率 达到 相对 稳定标 准时,再 施加 下一 级荷载。d)卸载时,每 级荷 载维 持 l h,按 第 15、30、60min 测 读桩顶 沉降 量后,即 可卸 下一级 荷载。卸载至零 后,应测 读桩 顶残 余沉降 量,维持 时间 为 3h,测读 时间 为 第 15、30min,以后 每 隔 30min测读一 次。6.1.3.4 施工 后的 工程 桩验 收检测 宜采 用慢 速维 持荷 载法。当有 成熟 的地 区经 验时,也可 采用 快 速 维持荷载 法。快速 维持 荷载 法的每 级荷 载维 持时 间至 少为 1h,是否 延长 维持 荷 载时间 应根 据桩 顶沉 降收敛情况 确定。6.1.3.5 当出 现下 列情 况之 一时,可终 止加 载:a)某级荷 载作 用下,桩 顶沉 降量大 于前 一级 荷载 作用 下沉降 量 的 5 倍,荷 载与 沉降曲 线出 现 明 显陡降。b)某级荷 载作 用下,桩 顶沉 降量大 于前 一级 荷载 作用 下沉降 量 的 2 倍,且 经 24h 尚未 达到 相对 稳定标准。c)总沉降 量与 桩径 之比 超 过 0.06。d)已达到 设计 要求 的最 大加 载量。6.1.3.6 检测 数据 宜按 本规 范附 录 B 表 B.5 的格 式记 录。6.1.4 单桩承 载力 的确 定 6.1.4.1 确定 单桩 竖向 抗压 承载力 时,应绘 制竖 向荷 载-沉降(Q-s)、沉 降-时间 对数(s-lgt)曲线。6.1.4.2 单桩 竖向 抗压 特征 值可按 下列 方法 综 合 分析 确定:a)根据沉 降随 荷载 变化 的特 征确定:对 于陡 降型Q-s 曲线,取其 发生 明显陡 降 的起始 点对 应的 荷载值。b)根据沉 降随 时间 变化 的特 征确定:取s-lgt 曲线 尾部 出现明 显向 下弯 曲的 前一 级荷载 值。c)出现 第 6.1.3.5 节第 a)和 c)款情 况,取前 一级 荷载 值。d)出现 第 6.1.3.5 节第 d)款 情况,取最 大加 载量。e)单桩竖 向抗 压承 载力 特征 值按极 限承 载力 的一 半取 值,但 其值 不应 大于 最大 加载量 的一 半。6.1.4.3 单 桩竖 向抗 压极 限承载 力统 计值 的确 定应 符合下 列规 定:a)参加统计的试桩结果,当满足其极差不超过平均值的 30%时,取其平均值为单桩竖向抗压极限承载 力。DB32/T 3582 2019 13 b)当极差超过平均值的 30%时,应分析极差过大的原因,结合工程具体情况综合确定,必要时可增加 试桩 数量。c)对桩数 为 3 根或 3 根 以下 的柱下 承台,或 工程 桩抽 检数量 少 于 3 根 时,应取 低值。6.1.4.4 单位 工程 同一 条件 下的单 桩竖 向抗 压承 载力 特征值 应按 单桩 竖向 抗压 极限承 载力 统计 值的一半取 值。6.1.5 复合地 基承 载力 计算 6.1.5.1 根据 现场 试验 所获 得的单 桩承 载力 特征 值后,可 由式(6.1.5-1)和 式(6.1.5-2)估算 复合 地基承载 力:skpaspkf mARm f)1((6.1.5-1)22edmd(6.1.5-2)式中:spkf-估算的复 合地 基承 载力特 征值(kPa);m-水泥土搅拌 桩复 合地 基的 面积置 换率;aR-试验所测得 的单 桩竖 向承 载力特 征值(kN);pA-桩的截面积(m2);skf-处理后桩间 土承 载力 特征 值(kPa),宜按 试验 区经 验或试 验取 值;如 无经 验 和试验 时,可取天 然地 基承 载力 特征 值;-桩间土承载力折减系 数,当桩端土未 经修正 的承载 力特征值大 于桩周 土的承 载力特征 值的平均 值时,可取0.1-0.4,差值大 时取 低值;当桩 端 土未经 修正 的承 载力 特征 值小于 或等 于 桩 周土的承 载力 特征 值的 平均 值时,可取0.5-0.9,差值 大时或 设置 褥垫 层时 取高 值;d-桩身直径;ed-单桩分担的 处理 地基 面积 的等效 圆直 径,按下 列公 式计算:等边三 角形 布桩:s de05.1 正方形 布桩:s de13.1 DB32/T 3582 2019 14 矩形布 桩:2 113.1 s s de s、1s、2s分别为 桩间 距、纵向 桩间距 和横 向桩 间距。6.1.5.2 根据 单桩 承载 力估 算的复 合地 基承 载力 特征 值判断 是否 满足 设计 要求 的复合 地基 承载 力。6.2 复合地 基承 载力 检测 6.2.1 一般规 定 a)水泥土 搅拌 桩复 合地 基承 载力检 测应 在成 桩 28d 后 进行,检测 频率 要求 满足 表 2 的 要求。b)复合地 基载 荷试 验用 于测 定承压 板下 应力 主要 影响 范围内 复合 土层 的承 载力 和变形 参数。复 合地基载 荷试 验承 压板 应具 有足够 刚度。单 桩复 合地 基载荷 试验 的承 压板 可用 圆形或 方形。面 积为一根 桩承 担的 处理 面积;多 桩复 合地基 载荷 试验 的承压 板可 用方 形或 矩形,其 尺寸 按实 际 桩数所承 担的 处理 面积 确定。桩的中 心(或 形心)应与 承压板 中心 保持 一致,并 与荷载 作用 点 相重合。c)承压板 底面 标高 应与 桩顶 设计标 高相 适应。承压 板 底面下 宜铺 设粗 砂或 中砂 垫层,垫 层厚 度 取50-150mm,桩身强度高时宜取大值。试验标 高处的 试坑长度和宽度,应不小 于承压板尺寸 的3.0 倍。基 准梁 的支 点应 设 在试坑 之外。d)试验前 应采 取措 施,防止 试验场 地地 基土 含水 量变 化或地 基土 扰动,以 免影 响试验 结果。e)加载等 级可 分 为 8-12 级。最大加 载压 力不 应小 于设 计要求 压力 值 的 2.0 倍。f)载荷试 验必 须在 桩身 强度 满足试 验荷 载条 件时,并 宜在成 桩 28d 后 进行。g)复合地基承载力检测除应满足本标准的要求外,尚应满足建筑地基处理技术规范(JGJ 79-2012)的 有关 规定。6.2.2 操作步 骤 6.2.2.1 每加 一级 荷载 前后 均应各 读记 承压 板沉 降量 一次,以 后每 0.5h 读记 一 次。当 1h 内沉 降量 小于 0.1mm 时,即可 加下 一 级荷载。6.2.2.2 当出 现下 列现 象之 一时可 终止 试验:a)沉降急 剧增 大,土被 挤出 或承压 板周 围出 现明 显的 隆起;b)承压板 的累 计沉 降量 已大 于其宽 度或 直径 的 6:c)当达不 到极 限荷 载,而最 大加载 压力 已大 于设 计要 求压力 值 的 2.0 倍。6.2.2.3 卸载 级数 可为 加载 级数的 一半,等 量进 行,每卸一 级,间隔 半小 时,读记回 弹量,待 卸 完 全部荷载 后间 隔三 小时 读记 总回弹 量。DB32/T 3582 2019 15 6.2.3 复合地 基承 载力 特征 值的 确定 6.2.3.1 当压 力-沉降曲 线上 极限荷 载能 确定,而 其值 不小于 对应 比例 界限 的 2 倍时,可取 比例 界限;当其值 小于 对应 比例 界限 的 2 倍 时,可取 极限 荷载 的一半;6.2.3.2 当压 力-沉降曲 线是 平缓的 光滑 曲线 时,可按 相对变 形值 确定:a)可取 s(载荷 试验 承压 板的 沉降量)/b(承 压板 宽度)或 s/d(承 压板 直径)等 于 0.006 所 对应的压力;b)对有经 验的 地区,也 可按 当地经 验确 定相 对变 形值。6.2.3.3 按相 对变 形值 确定 的承载 力特 征值 不应 大于 最大加 载压 力的 一半。6.2.3.4 试验 点的 数量 不应 少于 3 点,当满 足其 极差 不超过 平均值的 30 时,可取其 平均 值为 复合地基承 载力 特征 值。6.2.3.5 检测 数据 宜按 本规 范附 录 B 表 B.2 的格 式记 录。6.2.3.6 根据 试验 所得 复合 地基承 载力 特征 值判 断是 否满足 设计 要求。7 水泥土搅拌桩防渗墙渗透性检测 7.1 现场检 测 7.1.1 仪器设 备 a)百米钻 机配 以标 准水 泵、套管、栓塞 或套 管塞、护壁 花管、带流 量计 和开关 的 注水管 或量 筒 等;b)水位计;c)现场记 录本、照 相器 材。7.1.2 人员配 备 a)检测组 指定 现场 带队 负责 人 1 名,全 面负 责现 场工 作,必 须持 证上 岗;b)每台钻 机必 须 有 1 名
