多功能杆智能系统技术与工程建设规范DB32／T 3877—2020.pdf

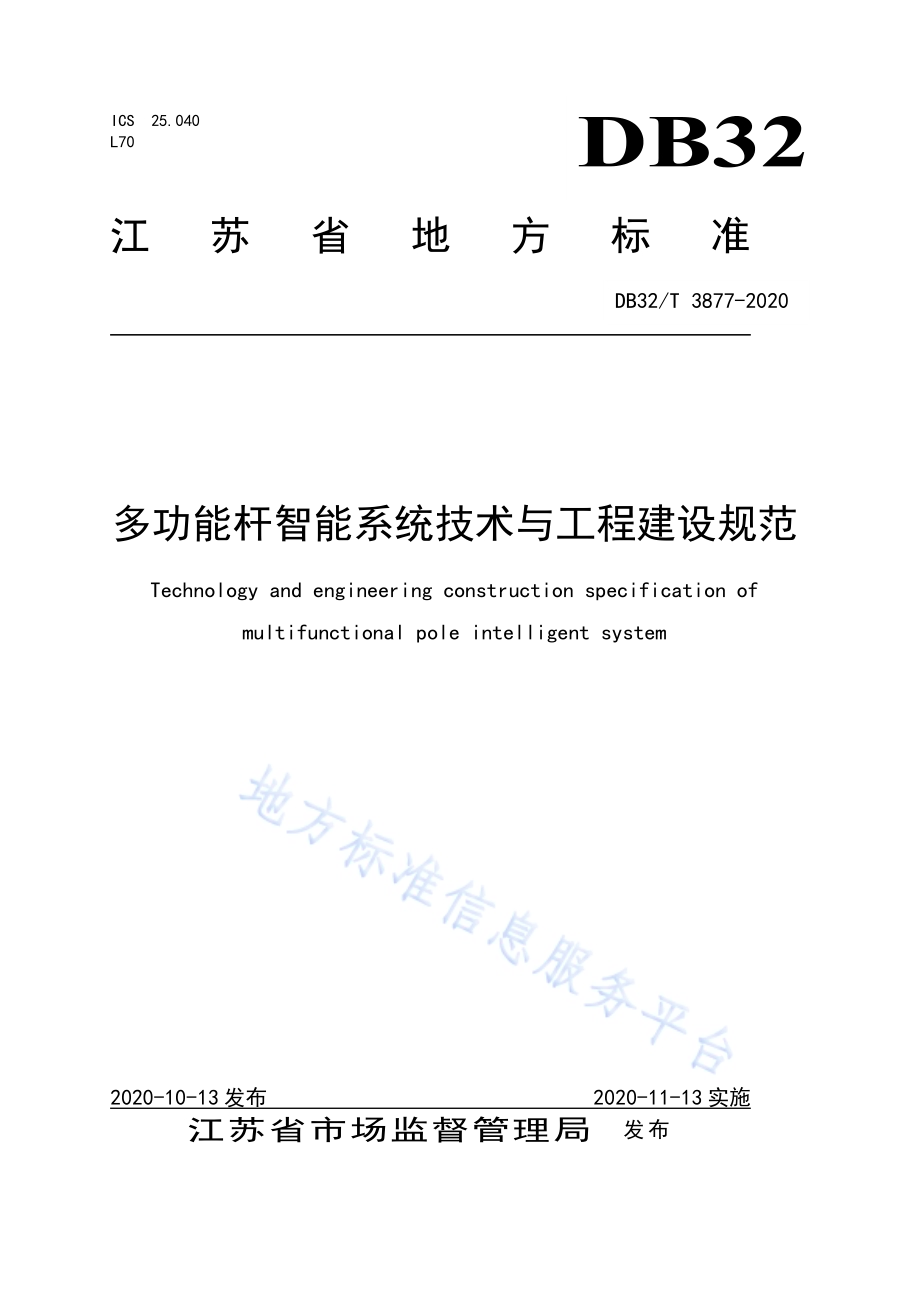

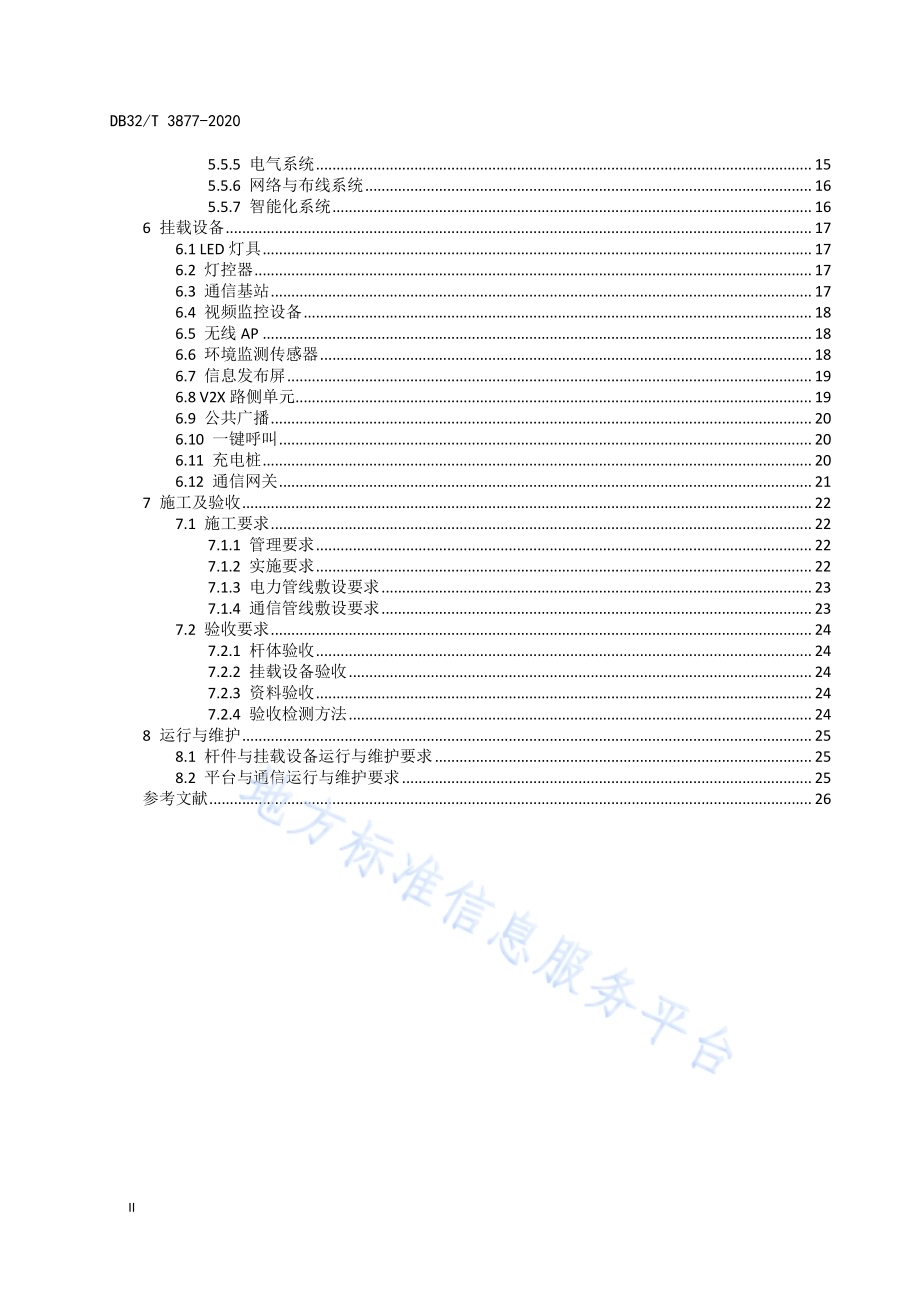

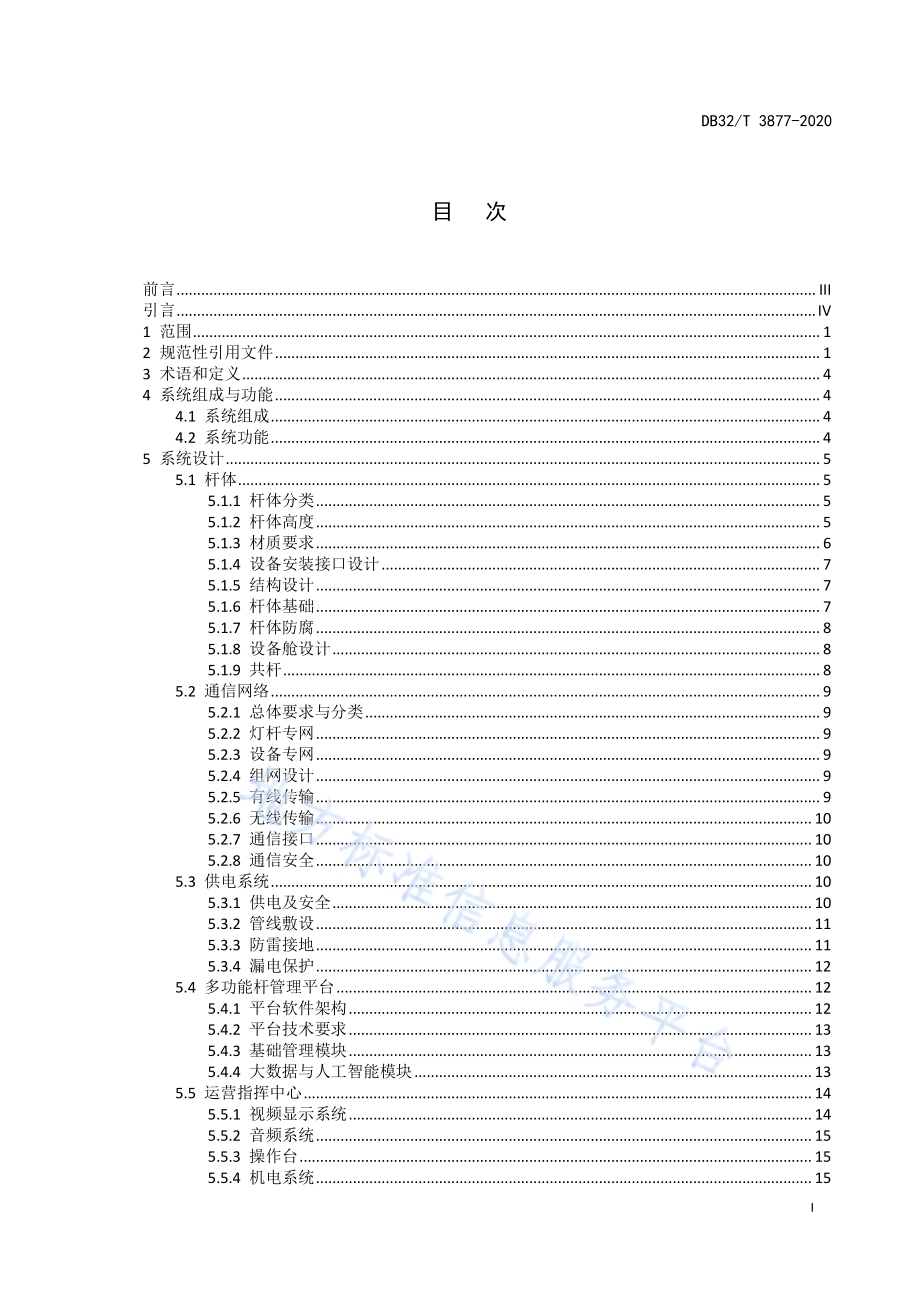

ICS 25.040 L70 江苏省地方标准 多功能杆 智能系统 技术与工 程建设规 范Technology and engineering construction specification of multifunctional pole intelligent system 2020-10-13 发布 2020-11-13 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3877-2020 DB32/T 3877-2020 I 目 次 前言.III 引言.IV 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.4 4 系 统组 成与 功能.4 4.1 系统 组成.4 4.2 系统 功能.4 5 系 统设 计.5 5.1 杆体.5 5.1.1 杆体分 类.5 5.1.2 杆体高 度.5 5.1.3 材质要 求.6 5.1.4 设备 安 装接 口设 计.7 5.1.5 结构设 计.7 5.1.6 杆体基 础.7 5.1.7 杆体防 腐.8 5.1.8 设备舱 设计.8 5.1.9 共杆.8 5.2 通信 网络.9 5.2.1 总体要 求与 分类.9 5.2.2 灯杆专 网.9 5.2.3 设备专 网.9 5.2.4 组网设 计.9 5.2.5 有线传 输.9 5.2.6 无线传 输.10 5.2.7 通信接 口.10 5.2.8 通信安 全.10 5.3 供电 系统.10 5.3.1 供电及 安全.10 5.3.2 管线敷 设.11 5.3.3 防雷接 地.11 5.3.4 漏电保 护.12 5.4 多功 能杆 管理 平台.12 5.4.1 平台软 件架 构.12 5.4.2 平台技 术要 求.13 5.4.3 基础管 理模 块.13 5.4.4 大数据 与人 工智 能模 块.13 5.5 运营 指挥 中心.14 5.5.1 视频显 示系 统.14 5.5.2 音频系 统.15 5.5.3 操作台.15 5.5.4 机电系 统.15 DB32/T 3877-2020 II 5.5.5 电气系 统.15 5.5.6 网络与 布线 系统.16 5.5.7 智能化 系统.16 6 挂 载设 备.17 6.1 LED 灯具.17 6.2 灯控 器.17 6.3 通信 基站.17 6.4 视频 监控 设备.18 6.5 无线 AP.18 6.6 环境 监测 传感 器.18 6.7 信息 发布 屏.19 6.8 V2X 路侧 单元.19 6.9 公共 广播.20 6.10 一键 呼叫.20 6.11 充电 桩.20 6.12 通信 网 关.21 7 施 工及 验收.22 7.1 施工 要求.22 7.1.1 管理要 求.22 7.1.2 实施要 求.22 7.1.3 电力管 线敷 设要 求.23 7.1.4 通信管 线敷 设要 求.23 7.2 验收 要求.24 7.2.1 杆体验 收.24 7.2.2 挂载设 备验 收.24 7.2.3 资料验 收.24 7.2.4 验收检 测方 法.24 8 运 行与 维护.25 8.1 杆件 与挂 载设 备运 行 与维护 要求.25 8.2 平台 与通 信运 行与 维 护要求.25 参考文 献.26 DB32/T 3877-2020 III 前言 本标准 按GB 1.1-2009 给 出 的规则 起草。本标准 由江 苏省 软件 和信 息技术 服务 标准 化技 术委 员会提 出并 归口。本标准 起草 单位：中设 设 计集团 股份 有限 公司、苏 州澜普 智能 技术 有限 公司、南 京市 路灯 管理 处、苏州市城市照明 管理处、江苏海健智城科 技有限公司、江苏移动信 息系统集成有限公司、中 国联通江苏省分公司、江 苏鑫瑞德智慧产业有限公 司、南京云创大数据科技 股份有限公司、上海顺舟 智能科技股份有限公司、杭州海康威视数字技术股 份有限公司、江苏豪纬交 通集团有限公司、江苏昊 天龙集团有限公司、中通服 咨询 设计研究院有限公司、数知（北京)物联科技有限公司、江苏省照明电器 协会、江苏省 照明 学会。本标准 起草 人：徐 一岗、杨军志、陈鹏、葛长 俊、李文军、邱毅、张轩、张 国良、臧 锋、王 金勇、黄李奔、林海 阔、金奇 峰、王 伟、薛 丽、张航、赵 毅斌、许 龙、张 明、夏雪、唐 啸天、刘建 宁、张杰、陈尊发、张 海天、谭崇 刚、沈俊、周诗、王 智超、袁勇、路朝 俊、吴 雪山、祝永祥、陈 允锐、张沛 武、张美娜、沈 茹、肖勇 强。DB32/T 3877-2020 IV 引言 近年来，全 省各地都在积极推进多功 能杆建设，但各地多功能 杆智能系统设计、设备挂 载、施工与验收、运行 与维 护等 方 面要求 各不 相同。为满 足 省内多 功能 杆智 能系 统的 建设要 求、统 一建 设规 范，有必要 进行 多功 能杆 智能 系统技 术与 工程 建设 规范 的编写 工作。DB32/T 3877-2020 1 多 功能杆 智能系统 技术与 工程建设 规范 1 范围 本标准规定 了多功能杆智能系统的组 成与功能、设计要求、挂 载设备要求、施工验收要 求、运行维护要 求。本标准 适用 于所 有新 建与 改造项 目的 多功 能杆 智能 系统。2 规范 性 引用 文件 下列文件对 于本文件的应用是必不可 少的。凡是注日期的引用 文件，仅所注日期的版本 适用于本文件。凡是 不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单)适 用于 本 文件。GB 709 热 轧钢 板和 钢带 的 尺寸、外形、重 量及 允许 偏差 GB 2423 电 工电 子产 品基 本环境 试验 规程 GB 2894 安 全标 志及 其使 用导则 GB 4943 信 息技 术设 备的 安全 GB 6587 电 子测 量仪 器运 输试验 GB 8898 音 视频 及类 似电 子设备 的安 全 GB 10408 微波 和被 动红 外 复合入 侵探 测器 GB 10963.1-2005 电 气附 件-家 用及 类似 场所 用过 电 流保护 断路 器第1部分:用 于交流 的断 路器 GB 14048.2-2016 低 压开 关设备 和控 制设 备 第2部分:断 路器 GB 14048.3-2016 低 压开 关设备 和控 制设 备 第3部分:开 关、隔离 器、隔离 开 关及熔 断器 组合 电 器 GB 14048.4-2016 低 压开 关设备 和控 制设 备 第4部分:交 流接 触器 温升 试验 GB 14846 铝及 铝合 金挤 压 型材尺 寸偏 差 GB 14886 道路 交通 信号 灯 设置与 安装 规范 GB 14887 道路 交通 信号 灯 GB 15478 压力 传感 器性 能 试验方 法 GB 16935.1-2008 低 压系 统内设 备的 绝缘 配合 第1 部分 原理、要 求和 试验 GB 18487.1-2015 电 动汽 车传导 充电 系统 第1 部分 通用要 求 GB 18802.12-2014 低压 电 涌保护 器 第12 部分：低 压 配电系 统的 电涌 保护 器选 择和使 用导 则 GB 18802.22-2014 低压 电 涌保护 器 第22 部分：电 信 和信号 网络 的电 涌保 护器 选择和 使用 导则 GB 20234.2-2015 电 动汽 车传导 充电 用连 接装 置第2 部分 交流 充电 接口 标准 DB32/T 3877-2020 2 GB 20609 交通 信息 采集 微 波交通 流检 测器 GB/T 51313 电 动汽 车分 散 充电设 施工 程技 术标 准 GB/T 13955 剩 余电 流动 作 保护装 置安 装和 运行 GB/Z 20177.1-2006 控制 网络LONWORKS 技 术规 范 第1部分：协 议规 范 GB/Z 20177.2-2006 控制 网络LONWORKS 技 术规 范 第2部分：电 力线 信道 规范 GB/Z 20177.3-2006 控制 网络LONWORKS 技 术规 范 第3部分：自 由拓 扑双 绞线 信 道规范 GB/Z 20177.4-2006 控 制网 络LONWORKS 技术规范 第4 部分：基于隧道 技术在IP 信 道上传输 控制网络协议 的规 范 GB 20815 视频 安防 监控 数 字录像 设备 GB 21711.1-2008 基 础机 电继电 器 第1部分:总则 与 安全要 求 GB 24825 LED 模 块用 直流 或交流 电子 控制 装置 性能 要求 GB 25724 公共 安全 视频 监 控数字 视音 频编 解码 技术 要求 GB 28181 公共 安全 视频 监 控联网 系统 信息 传输、交 换、控 制技 术要 求 GB 28569 电动 汽车 交流 充 电桩电 能计 量 GB 29318 电动 汽车 非车 载 充电机 电能 计量 GB 30269 信息 技术 传感 器 网络 GB 31832 LED 城 市道 路照 明应用 技术 要求 GB 33697 公路 交通 气象 监 测设施 技术 要求 GB 35114 公共 安全 视频 监 控联网 信息 安全 技术 要求 GB 37478 道路 和隧 道照 明 用LED 灯具 能效 限定 值及 能 效等级 GB 50007 建筑 地基 基础 设 计规范 GB 50009 建筑 结构 荷载 规 范 GB 50011 建筑 抗震 设计 规 范 GB 50016 建筑 设计 防火 规 范 GB 50017 钢结 构设 计规 范 GB 50034 建筑 照明 设计 标 准 GB 50052 供配 电系 统设 计 规范 GB 50053 20kV 及以 下变 电 所设计 规范 GB 50054 低压 配电 设计 规 范 GB 50057 建筑 物防 雷设 计 规范 GB 50135 高耸 结构 设计 规 范 GB 50150 电气 装置 安装 工 程 电 气设 备交 接试 验标 准 GB 50174 数据 中心 设计 规 范 DB32/T 3877-2020 3 GB 50217 电力 工程 电缆 设 计标准 GB 50198 民用 闭路 监控 电 视系统 工程 技术 规范 GB 50254 电气 装置 安装 工 程低压 电器 施工 及验 收规 范 GB 50311 综合 布线 系统 工 程设计 规范 GB 50343 建筑 物电 子信 息 系统防 雷技 术规 范 GB 50373 通信 管道 与通 道 工程设 计标 准 GB 50526 公共 广播 系统 工 程技术 规范 GB 50611 电子 工程 防静 电 设计规 范 GB 50635 会议 电视 智慧 中 心系统 工程 设计 规范 GB 50689 通信 局站 防雷 与 接地工 程设 计规 范 GB 50799 电子 会议 系统 工 程设计 规范 GB 50981 建筑 机电 工程 抗 震设计 规范 GB 51158 通信 线路 工程 设 计规范 GB 7665 传 感器 通用 术语 标准 CJJ 45 城 市道 路照 明设 计 标准 CJ/T 527 道路 照明 灯杆 技 术条件 CJJ 89 城 市道 路照 明工 程 施工及 验收 规程 CJJ/T 227 城市 照明 自动 控制系 统技 术规 范 DLT 5219 架空 输电 线路 基 础设计 技术 规程 EN/IEC 60950-1-2016 信 息技术 设备 标准 第1 部分：安全 测试 规范 EN/IEC 60950-22-2016 信 息技术 设备 标准 第22 部 分：室外 安装 设备 GA/T 1047 道路 交通 信息 监测记 录设 备设 置规 范 GA/T 484 LED 道 路交 通诱 导可变 信息 标志 YD/T 1429 通信 局(站)在 用防雷 系统 的技 术要 求和 检测方 法 YD/T 1051 通信 局(站)电 源系统 总技 术要 求 YD/T 5131 移动 通信 工程 钢杆桅 结构 设计 规范 YD/T 5132 移动 通信 工程 钢杆桅 结构 验收 规范 YD/T 5186 通信 系统 用室 外机柜 安装 设计 规定 JGJ 16 民 用建 筑电 气设 计 规范 SJ/T 11141 LED 显示 屏通 用规范 SJ/T 11281 LED 显示 屏测 试方法 CCAEPI-RG-Y-040 中 国环 境保护 产业 协会，环 保产 品认证 实施 规则 微型 环境 空气质 量监 测系 统 IEEE 802.11 电 气和 电子 工程师 协会 802.11 标准 DB32/T 3877-2020 4 3 术语 和 定义 3.1 多功能 杆 multifunctional pole 以照明杆件 为载体，集灯控器、视频 监控设备、信息发布屏、通信基站、环境监测传感 器、公共广播、无线AP、V2X 路侧 单 元等设 备以 及交 通指 示牌 等 道路 杆件 设施 于一 体的 杆件。3.2 多功能 杆智 能系 统 multifunctional pole intelligent system 以多功能杆 及对应挂载设备为前端设 备，前端设备与管理后台 通过有线网络或无线网络 通信，管理后台实现远程 管理、数据分析、信息发 布等功能。由前端设备、通信网络、管理后台共同 构成多功能杆智 能系 统。3.3 共杆 integrated pole 以照明杆件 为载体，将道路杆件设施 如交通信号灯、道路指示 牌、交通标识牌等独立立 杆的设施进行集 约化 建设。3.4 灯杆专 网 light pole private network 灯杆专 网指 多功 能杆 搭载 的灯控 器、信息 发布 屏、公共广 播等 设备 的信 息网 络。4 系统组 成与 功能 4.1 系统组成 多功能 杆智 能系 统包 含杆 体、前 端设 备、数据 传输 设备、管理 平台、共 杆设 施及配 套设 施。a)杆体指 用于 搭载 多功 能杆 智能系 统所 涉及 设备 的物 理载体；b)前端设 备指 灯控 器、视频 监控设 备、信息 发布 屏等；c)数据传 输设 备指 通信 网关、交换 机、路由 器等；d)管理平 台即 多功 能杆 管理 平台；e)共杆设 施指 道路 杆件 设施 如交通 信号 灯、道路 指示 牌、交 通标 识牌 等；f)配套设 施指 为保 证多 功能 杆智能 系统 正常 运行 的设 施如：基础、电 缆、光纤、配电 箱等。4.2 系统功能 通过在多功 能杆上搭载灯控器、视频 监控设备、信息发布屏、环境监测传感器等设备实 现智能照明、视频监控、信息发布、环境监测等功 能。同时支持交通信号灯、道路指示牌、交通标识 牌等道路杆件设施的挂载，实现集约化建设。多功 能杆的功能配置应综合考 虑实际应用场景及功能需 求，应用场景及 推荐 性配 置可 参考 表1。DB32/T 3877-2020 5 表1 多 功能 杆应 用场 景及 推荐功 能配 置 5 系统设 计 5.1 杆体 5.1.1 杆体分 类 多功能杆常 见的是单管结构，也可采 用双连杆结构。常见的单 管结构的截面形式有：圆 形、正方形、六 边形、八 边形、十 二边形、十 六边 形等。5.1.2 杆体高 度 多功能杆的 高度应综合考虑周边环境、功能模块安装高度要求、净空高度、环境融合等 因素进行设计，要求 如下：a)多功能 杆 挂 载设 备应 采用 分层设 计，具体 功能 模块 规划可 参考 图1：1)第一层：高 度0m 2m，适 用于充 电桩、一 键呼 叫、设备舱、检 修门 等；2)第二层：高 度2m 6m，适 用于信 息发 布屏、视 频 监 控设备、公 共广 播、路名 牌、人行信 号 灯等；3)第三层：高 度6m 8m，适 用于无线AP、交 通标 志、交通信 号灯 等；应用场景 系统功能 灯控器 视频监控设备 通信 基站 无线AP 共杆 公共 广播 环境监测传感器 一键 呼叫 信息发布屏 充电 桩 V2X 路侧 单元 高速公路 快速路 主干路 次干路 支路 立交 桥梁 山地 广场、校园、园区、社区、步行街 停车场 景区、公园 交通枢纽 注：应配置；宜配置；可选配置，应根据具体情况选择；不宜配置。DB32/T 3877-2020 6 4)第四层：高 度8m 以上，适 用于LED灯具、通信 基站、环境监 测 传 感器 等；5)具体安 装位 置应 根据 实际 需求进 行设计。图1 多 功能 杆挂 载设 备安 装位置 示意 图 b)多功能 杆的 高度 设计 可参 考表2：表2 多 功能 杆应 用场 景及 高度 5.1.3 材质要 求 多功能 杆杆 体材 质要 求如 下：a)杆体焊 接材 料应 符合GB 50661 的 规定；b)宜采用Q235 普通 碳素 结构 钢、Q345 低 合金 结构 钢、20 号优 质碳 素结 构钢；c)可采用 不锈 钢、铝合 金等 材料。场景 多功能杆高度m 广场、交通枢纽 15 道路 高、快速路 8 15 主干路 8 12 次干路 8 12 支路 6 8 桥梁、立交、山地 8 12 景区、步行街、公园、社区、医院、园区、停车场、校园 3 6 第 四 层 环境监 测传 感器 通信 基站 LED 灯具 8 m 第 三层 无线AP 交 通标 志 交通信 号灯 6m 第 二 层 信息发 布屏 视 频监 控设 备 公共广 播 路 名牌 人 行信 号灯 2m 第 一层 充电桩 一 键呼 叫 设备舱 DB32/T 3877-2020 7 5.1.4 设备安 装接 口设 计 多功能 杆设 备安 装接 口设 计要求 如下：a)多功能 杆在 设计 上应 为挂 载设备 和配 套设 施预 留物 理接口 及安 装空 间；b)多功能 杆依 据其 安装 接口 类型分 为 预 留接 口式、滑 槽式及 抱箍 式：预留接 口式：设备安装在多功能 杆杆体的指定位置，可通 过杆体预留的多个法兰接 口或孔洞扩展设 备；滑槽式：在杆体上设置多个滑槽 构件，设备通过连接件安 装在滑槽上，可上下灵活 地安装外挂设备；抱 箍式：在 杆体 上通 过抱箍 固定 设备，扩 展位 置灵活。5.1.5 结构设 计 多功能 杆结 构设 计要 求如 下：a)应按承 载能 力极 限状 态和 正常使 用极 限状 态设 计。多功能 杆极 限状 态应 分别 按荷载 效应 的基 本组合、标准组合、频遇组合、准永久组合 进行计算，荷载组合表达 式及相应荷载效应的组合 系数应按GB 50068 执 行；b)覆冰荷 载的 计算 应满 足GB 50135 的要 求；c)风荷载 应按 如下 规定 计算：1)杆体结 构所 承受 的风 荷载 计算应 按GB 50009 的规 定 执行。风压 取值 的最 低要 求不应 低于 当地基本风 压，且不 得小 于0.35kN/m2；2)杆体体 型系 数、挂载 设备 体型系 数及 相互 影响 系数 应满足YD/T 5131 的 要求；3)功能模 块对 结构 位移 无具 体要求 时，多 功能 杆单 管 结构在 风荷 载频 遇组 合下 杆顶水 平位 移不应大于 杆高 的1/50。d)雪荷载 的计 算应 按GB 50009 的规 定执 行；e)杆体结 构的 抗震 设防 类别 应不低 于丙 类，杆体 抗震 计算应 符合GB 50011 中的 相关规 定；f)杆 体 构件 截 面设 计应 进 行受 弯 强度 验 算、轴向 拉 压强 度 验算、整体 稳定 验 算、局 部稳 定 验算，具体计 算应 按GB 50017、GB 50135 和YD/T 5131 的有 关规定 执行，并 考虑 维护 孔洞、进线 孔洞 对截 面 的削弱影 响；g)插接、法兰 节点 设计 应满 足YD/T 5131 的 规定；h)杆体结 构安 全等 级 宜 为二 级；i)杆体设 计使 用年 限不 宜低 于20年。5.1.6 杆体基 础 多功能 杆基 础设 计 要 求如 下：a)基础设计 前 应进 行岩 土工 程勘察；DB32/T 3877-2020 8 b)基础采 用扩 展基 础或 桩基 础时应 满足GB 50007 和YD/T 5131 的要 求；c)基础采 用窄 基浅 基础 时应 满足DLT 5219 的 要求；d)基 础 可 采用 整体 现 浇方 式或 预 制 方式。整 体 现浇 基础 混 凝土 等 级不 应 低于C25，预 制混 凝 土强度等级 不应 低于C30。5.1.7 杆体防 腐 多功能 杆杆 体防 腐 要 求如 下：a)除埋入 基础 的地 脚螺 栓外，钢质 多功 能杆 的所 有构 件均应 进行 防锈 处理，宜 采用热 浸镀 锌处 理，有条件 时可 进行 喷漆 或喷 塑处理；b)对 厚 度 大于 等于5mm的 构 件，锌 层 平均 厚度 不 应小 于86 m；对厚 度小 于5mm 的 构件，锌层 平均厚度不 应小 于65 m；c)露出基 础顶 面的 地脚 螺栓 应采取 防腐 措施，宜 采用 热浸镀 锌防 腐。5.1.8 设备舱 设计 多功能 设备 舱设 计 要 求如 下：a)设备舱 应做 到防 尘防 水等 级不应 低于IP65，同 时 应 满足安 装 设 备的 散热 需求；b)设 备 舱 整体 尺 寸应 根 据多功 能 杆 整体 造 型、尺 寸、功 能 等 综合 考 虑，设 备舱不 宜 高 于1800mm，长宽不 宜大 于450mm，设 备 舱检修 门门 框下 沿距 地距 离不宜 低于500mm；c)设备舱 应具 备电 气安 全警 示标识；d)设备舱 锁设 计应 结合 多功 能杆整 体 造 型综 合考 虑，宜采用 智能 锁具；e)当存在 共杆 设备 时，设备 舱宜进 行分 舱处 理，当设 备舱内 设备 过多 或者 多功 能杆杆 体空 间 有 限时，设 备舱 可外 挂在 杆体 旁或者 单独 立箱。5.1.9 共杆 适宜共 杆设 施如 表3 所示：表3 适 宜共 杆设施 表 序号 杆件名 称 适宜共 杆设 施 1 交通标志标牌杆 指路标志 分道指示标志 指示、禁令、警告、作业区、辅助、告示、旅游区标志 2 信号灯杆 机动车、非机动车、行人信号灯 3 监控杆 交通、公安监控 4 路名牌杆 路名牌 5 公共服务设施指示标志牌杆 车站、地铁指示牌等 DB32/T 3877-2020 9 5.2 通信网 络 5.2.1 总体要 求与 分类 多功能杆通 信网络应满足挂载设备的 通信传输要求、功能预留 要求。通信网络分为灯杆 专网和设备专网，应 物理 隔离。5.2.2 灯杆专 网 灯杆专 网 要 求如 下：a)应承载 灯控 器、信息 发布 屏、无 线AP 等设 备通 信需 求；b)通信接 口宜 满足 至少 两路1080P 高 清视 频监 控设 备传 输带宽 要求；c)可选择 有线、无 线网 络传 输等通 信方 式，宜以 有线 网络传 输为 主，无线 网络 传输为 辅；d)可増加 光纤 汇聚 设备 以节 省主干 光纤 资源；e)可采用 支持PON 技术 的无 源 光网络 及终 端网 络交 换设 备进行 光纤 资源 的综 合利 用；f)可釆用FTTX+环 网的 组网 方 式提高 通信 网络 可靠 性。5.2.3 设备专 网 设备专 网用 于承 载社 会公 共视频 监控、公 共通 信基 站等专 业设 备通 信需求，具体要 求如 下：a)通信方 式和 线路 敷设 要求 应由设 备使 用单 位提 出；b)宜采用 光缆 传输 为主，无 线网络 传输 为辅。5.2.4 组网设 计 灯杆专 网与 设备 专网 组网 设计 要 求如 下：a)多功 能杆 本地 交换 设备 及杆 载 设备 的通 信地 址应 进行 统 一规 划，并按 设备 功能 进 行VLAN 分 组；b)多功能 杆智 能系 统宜 采用 三层架 构组 网；c)多功能 杆管 理平 台与 各设 备宜基 于TCP/IP 协议 进行 通信，IP协 议宜 采用IPv4/IPv6。5.2.5 有线传输 有线传 输应 采用 光纤 传输 或电信 号传 输，并符 合GB/Z 20177.1-2006、GB/Z 20177.2-2006、GB/Z 20177.3-2006、GB/Z 20177.4-2006 中 相关 规定。a)采用光 纤传 输时 要求 如下：1）应 为 后 期扩 展 设备 预 留足够 的 光 纤芯 数，并 考 虑备份 光 纤，单 个 多功 能 杆应至 少 预 留12 芯光纤；2）公共通 信基 站、社会 公共 视频监 控传 输宜 采用 独立 的光纤 传输 并进 行物 理隔 离。b)采用电 信号 传输 时，应考 虑以下 要求：1)应满足 电信 号传 输距 离限 制要求；2)应考虑 电信 号接 口防 雷措 施；3)网线规 格不 宜低 于超 五类 网线。DB32/T 3877-2020 10 5.2.6 无线传 输 无线传 输要 求如 下：a)无线传输 应 满足 无线 网络 频率使 用 的 规划 和基本 要求，合 理规 划，避免 频率 干扰；b)宜采用 授权 频谱，并 符合 现行 无 线电 管理 的 标 准要 求；c)可采用 微波、Relay 回传 等 技术实 现设 备数 据回 传。5.2.7 通信接 口 通信接 口 要 求如 下：a)多功能 杆应 预留 常规 光纤 线缆接 口；b)多功能 杆所 挂载 设备 的通 信传输 接口 类型 及传 输方 式可参 考表4：表4 主 要设 备的 接口 类型 及传输 方式 设备名 称 接口类 型(推荐)传输方 式(推荐)灯控器 RS485 无线或有线 视频监控设备 网口或串口 有线 通信基站 光口 有线 无线AP 网口 有线 环境监测传感器 网口或串口 无线或有线 信息发布屏 网口 无线或有线 V2X路侧单元 RS232、RS485、LAN、USB 无线或有线 公共广播 网口 有线 一键呼叫 网口 无线或有线 充电桩 网口或串口 无线或有线 通信网关 RS485、光口、网口、3G/4G/5G 无线或有线 5.2.8 通信安 全 通信安 全要求 如下：a)通信安 全应 至少 符合 二级 信息安 全等 级保 护要 求；b)应在网 络边 界部 署访 问控 制设备，启 用访 问控 制功 能；c)在数据 传输 过程 中，应能 够实现 监测 数据 完整 性；d)数据在 传输 过程 中应 加密 处理；e)针对信 息发 布屏 等特 殊的 信息传 播设 备，宜采 用断 网离线 式操 作。5.3 供电系 统 5.3.1 供电及 安全 供电及 安全 要求 如下：DB32/T 3877-2020 11 a)一般道 路 的 多功 能杆 电力 负荷应 为三 级负荷，重要 道路、交 通枢 纽 及 人流集 中的广 场等 区段应为 二级 负荷，不同 等级 负荷 的供 电要 求 应 符合GB50052 的规定；b)多功能 杆供 配电 系统 设计 应符合GB50052、GB50053 的规定；c)多功能 杆的 照明 方式 和设 计要求、照 明供 电和 控制、照明节 能 标 准和 措施 应符 合CJJ45 的 规定；d)多功能杆 配 电 系统 应 具 有短 路 保 护和 过 负荷 保 护，并 应 符 合GB50054 的 规定，各 单 相 回路 应单独进行 控制 和保护，各类 设备 应 设有 单独 保护 装置；e)移动通 信基站 电 源技 术 要 求应符 合YD/T1051 的 规定；f)多功能 杆体 底部 设备 舱的 强、弱 电设 备和 线路 应分 舱设计；g)多功能 杆体 上 外 挂部 件应 具有防 止脱 落或 倾倒 的安 全防护 措施；h)照明、灯杆 专网、移 动通 信 基站、充 电桩、交 通 信 号及监控 设备 宜 分别 设置 专用供 电线路，分开计量，当 条件 有限 时，可合用 供电 干线，且 不宜 多于两类；i)充电桩 宜 选 用慢 速充 电桩，且 电 源配 置、供电 线路、电能 质量 应符 合GB/T51313 的规 定；j)在城市 新建 道路 和区 域规 划设计 供电 网和 通信 网时，宜将户 外 照 明配 电柜（房）、通 信机柜（房）和充电 配电 柜（房）等统 一设计 为综 合机 柜（房）；k)配电系 统接 线方 式宜 采用 放射式 和树 干式 相结 合的 方式，配 电柜（房）至 设 备舱的 配电 系统 采用树干 式接 线，设备 舱至 终端用 电设 备的 配电 系统 采用放 射式 接线；l)多功能 杆宜 配置 远程 电源 控制模 块，支持 远程 控制 和 断电 保护；m)设备舱 宜配 置远 程湿 度、水浸监 测装 置；n)根据挂 载 设 备的 供电 续航 要求设 置备 用电 源，备用 电源可 集中 设置 或在 设备 舱中分 散设 置。5.3.2 管线敷设 管线敷 设 要 求如 下：a)多功能 杆旁 边应 设置 接线 手孔井，电 缆、光纤 分支 接线在 接线 手孔 井内 实施 完成；b)多功能 杆应 根据 挂载 设备 的线缆 布放 需求 预置 弯管 与配套 手井 连通，且 不宜 少于4 根；c)多功能 杆体 内部 强弱 电供 电线路 应采 用分 槽、分管 或者隔 板分 开敷 设；d)管线设计 时应 充分 考 虑预留，主干 路、次干 路 管孔数量不 宜 少于6 孔，新建 管道 宜 采用 不同 管道色彩 区分 不同 权属 单位；e)多功能 杆智 能系 统 的 电力、通信线缆 宜 埋地 敷设，敷 设 要求 和 管材 选择 应符 合GB50217、GB50057的 规定。5.3.3 防雷接地 防雷接 地 要 求如 下：a)多功能 杆智 能 系 统的 防雷 与接地 应符 合GB50057、GB50689、CJJ45、YD/T1429 的 相关 规定；b)多功能 杆配 电系 统的 接地 形式应 采用TT系 统或TN-S 系统；DB32/T 3877-2020 12 c)多功能 杆杆 体及 构件、设 备外壳、配 电及 控制 箱等 外露可 导电 部分 应进 行保 护 接地；d)杆体、悬臂、底 座等 所有 裸露金 属部 件与 接地 装置 之间应 具有 可靠 的电 气连 接；e)多功能 杆智 能系 统接 地电 阻不应 大于4；f)多功能 杆宜 配置 浪涌 保护 装置，浪 涌保 护装 置的 选 择和布 设应 符合GB18802.12 及GB18802.22 的规定。5.3.4 漏电保护 漏电保 护 要 求如 下：a)多功能 杆智 能系 统 的 剩余 电流保 护装 置 的 应用、选 择和安 装应 符合GB50054、GB/T13955 的相关规定；b)当采用TT系 统时，应 采用 剩余电 流保 护器 作间 接接 触防护；当采 用TN-S 系统 时，若熔 断器 或 断路器不能满足间 接接触防护要求，也可布 设剩余电流保护器进行防 护，同时PE 线不 得接入剩余电流保护器；c)多功能 杆智 能系 统 应 设置 用电安 全警 示标 志，标志 应符合GB2894 的 规定；d)多功能 杆 宜 配置 远程 漏电 监测 装 置。5.4 多功能 杆管 理平 台 5.4.1 平台软 件架 构 多功能杆管 理平台系统架构包括：感 知层、网络层、应用层。感知层包括灯控器、无线AP、环境监测传 感器等；网络层 包括Zigbee、LoRa、NB-IoT 等；应 用层包括基础管 理模块、大数据和人工智 能模块。系统 架构 如图2所示：图2 多 功能 杆管 理平 台系 统架构 DB32/T 3877-2020 13 5.4.2 平台技 术要 求 多功能 杆管 理平 台技 术 要 求如下：a)应具备 对外 标准 数据 接口；b)架构设 计应 满足 系统 的高 可用、可扩 展、可维 护等 要求；c)应具备 数据 备份 机制；d)部署时 应进 行防 火墙 配置，仅对 必要 的端 口进 行开 放；e)信息发 布应 具有 内容 审批 机制；f)宜基于GIS、BIM 等技 术进 行数据 可视 化展 示；g)宜具备 多重 身份 认证、日 志记录 及追 溯、数据 加密 处理等 功能。5.4.3 基础管 理模 块 基础管 理模 块要 求如 下：a)设备数 据接 入：1）应具备 接收 挂载 设备 及通 信网关 上报 数据 能力；2）应实现 结构 化数 据及 非结 构化数 据存 储；3）应具备 数据 下发 至挂 载设 备及通 信网 关能 力；4）应支持 多种 通信 协议。b)设备管 理控 制：1）应实时 监听 接收 设备 告警 及故障 信息，并 具备 告警 事件通 知功 能；2）宜具备 设备 分组 分类 管理 功能；3）宜提供 挂载 设备 定位 查询 功能；4）宜提供 故障 告警 级别 配置；5）宜具备 设备 联动 功能；6）宜具备 移动 端展 示功 能；7）可支持 设备 标签 管理 功能。c)系统运 维与 管理：1）应具备 账号 管理 功能；2）应具备 角色 管理 功能；3）应具备 日志 记录 能力，包 括用户 操作 日志、设 备运 行日志 等；4）宜具备 服务 器运 行状 态监 控，访 问IP 记录 等；5）可包含 字典 表定 义功 能。5.4.4 大数据 与人 工智 能模 块 大数据 与人 工智 能模 块要 求如下：DB32/T 3877-2020 14 a)大数据 要求：1）数据服 务接 口应 具备 权限 认证功 能；2）宜支持 实时 流式 数据 采集、离线 批量 数据 采集；3）宜支持 计划 任务 定时 数据 采集；4）宜支持 自动 数据 备份 策略，备份 数 宜 不少 于3 份；5）数据服 务接 口宜 具备 安全 日志审 计功 能。b)人工智 能要 求：1）应支持 常见 的分 类、聚类、回归、关 联规 则等 基本 数据挖 掘模 型和 算法；2）应具备 机器 学习 训练 任务 的管理、调 度、监控 功能；3）宜支持 分布 式架 构，具备GPU 计算 能力；4）宜提供 建模、分 析工 具，实现对 学习 模型 的管 理。c)视频智 能分 析功 能要 求：1）应具备 视频 分析 告警 事件 的实时 展示 功能；2）应具备 视频 分析 告警 事件 的数据 检索 功能；3）应具备 视频 分析 告警 事件 的统计 分析 功能；4）应具备 系统 配置 功能；5）宜具备 视频 分析 告警 事件 的热力 分析、趋 势分 析等 功能。d)视频智 能分 析性 能要 求：1）图像编 码格 式应 支持 JPEG、JPEG 2000、BMP、PNG、TIF 等 格式；2）视 频编码 格式应 支持 SVAC、H.265、H.264、MPEG-4、MPEG-2、MJPEG 等格式；视频分 辨率应支持 CIF（352 288)、2CIF（704 288)、4CIF（704576)、D1（720 576)、720P（1280 720)、1080P（1920 1080)、4K（4096 2160)或以 上格 式；3）音频编 码格 式应 支持 SVAC、G.711a、G.711u、G.723、G.729 等 格式；4）视频分 析单服务器支持在线用户 数不宜少于 512、并发用 户数不宜少于 64，宜具备 可支持集群和 平滑 扩容 等高 可用 特质。5.5 运营指 挥中心 5.5.1 视频显 示系 统 视频显 示系 统要 求如 下：a)视频显 示系 统显 示屏 物理 分辨率、信号源 显示 分辨 率、显示 屏幕的 屏前 亮度、对 比度、显 示 器的光源 及使 用寿 命应 符合GB 50365 的 有关 规定；b)视频显 示系 统应 配置 显示 切换控 制设 备及 存储 设备 并应满 足相 关规 范要 求；c)视频显 示系 统各 类线 缆敷 设要求 如下：1)信号线 路与 具有 强磁 场、强电场 的电 气设 备之 间的 净距应 符合 规范 要求；DB32/T 3877-2020 15 2)线缆线 槽敷 设截 面利 用率 不应大 于60%；穿管 敷设 截 面利用 率不 应大 于40%；3)线缆宜 采用 符合 规范 要求 的低烟、低 毒、阻燃 线缆；4)信号电 缆和 电力 线平 行时，其 间距 不应 小于0.3m。信号电 缆与 电力 线交 叉敷 设时，宜 相互垂直；5)信号电 缆宜 采用 金属 管、槽盒敷 设。5.5.2 音频系 统 音
