设施栽培物联网建设规范DB32／T 3778-2020.pdf

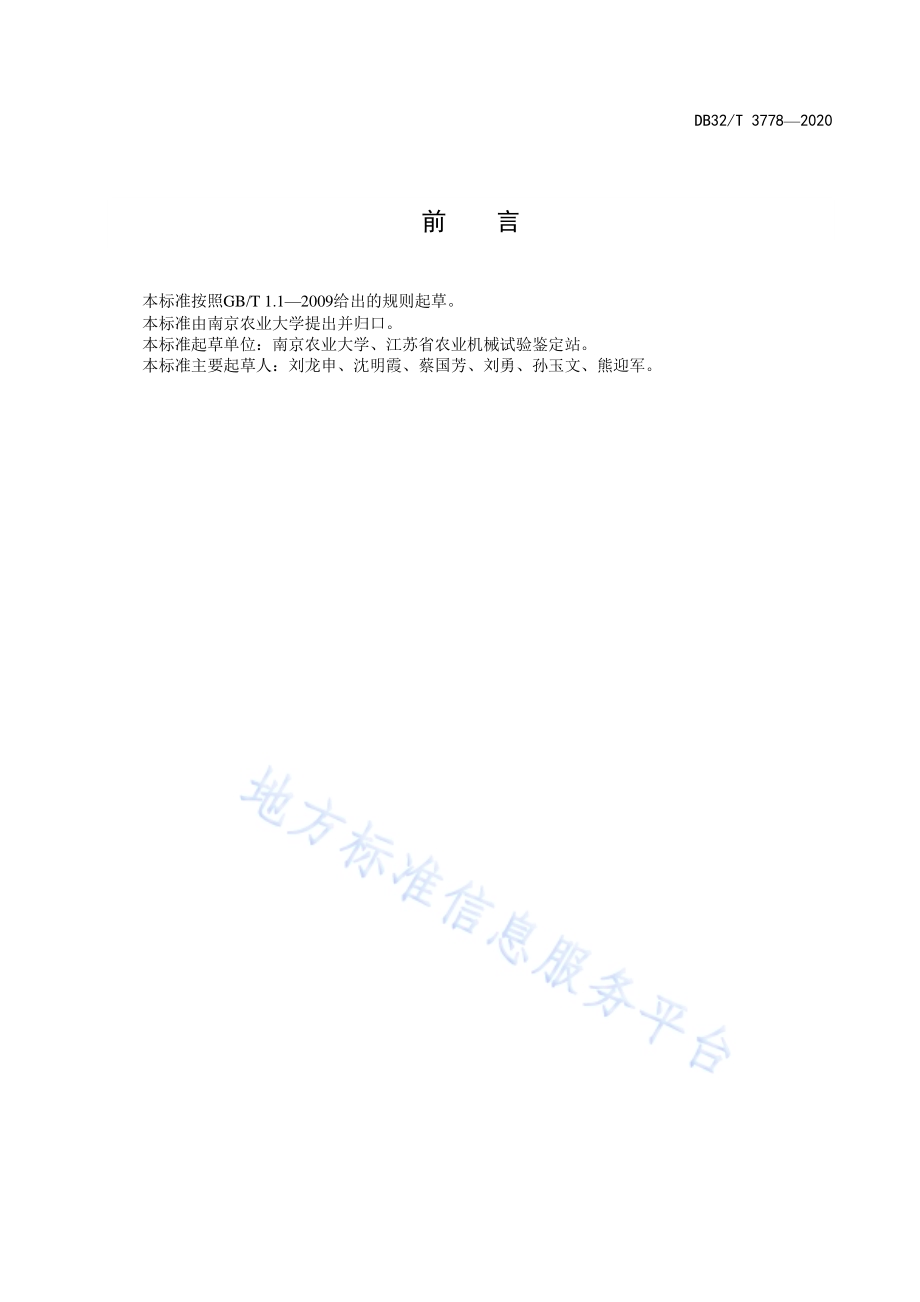

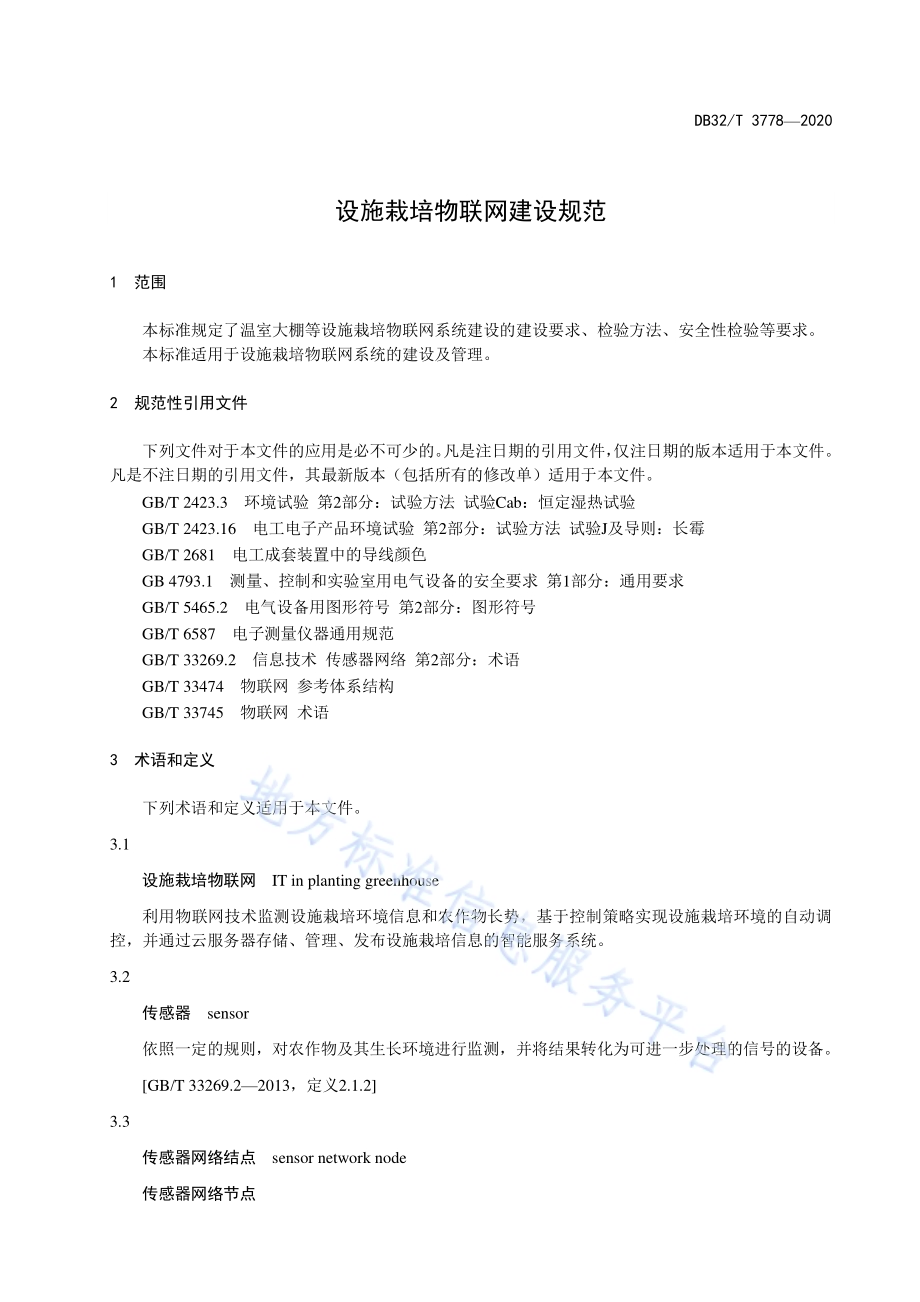

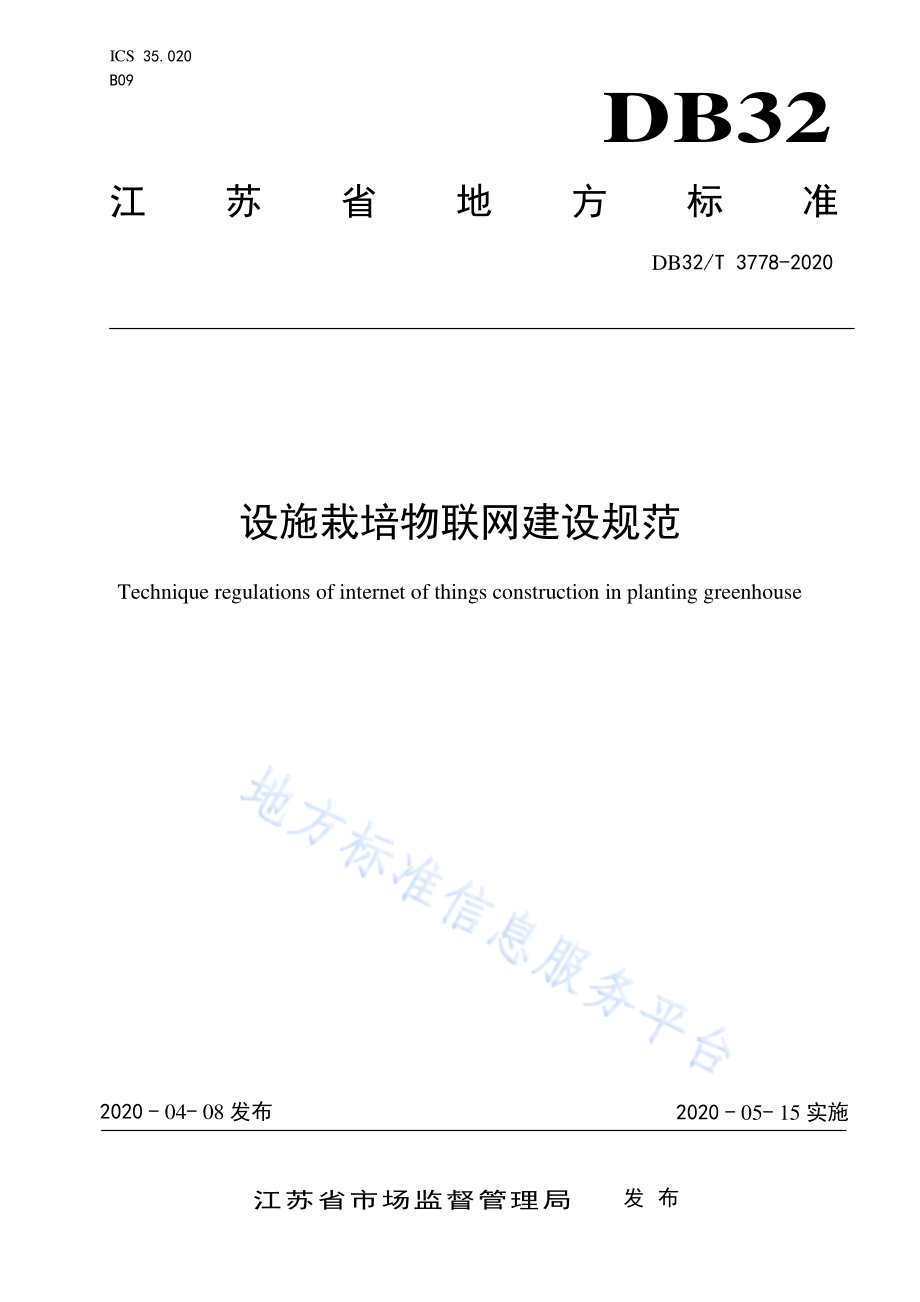

DB32/T 3778 2020 ICS 35.020 B09 DB32 江 苏省地方标准 DB32/T 3778-2020 设施栽培 物联网建 设规范 Technique regulations of internet of things construction in planting greenhouse 2020-04-08 发布 2020-05-15 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3778 2020 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由南 京农 业大 学提 出并归 口。本标准 起草 单位：南 京农 业大学、江 苏省 农业 机械 试验鉴 定站。本标准 主要 起草 人：刘龙 申、沈 明霞、蔡 国芳、刘勇、孙 玉文、熊 迎军。DB32/T 3778 2020 设 施栽培 物联网建 设规范 1 范围 本标准 规定 了温 室大 棚等 设施栽 培物 联网 系统 建设 的 建设 要求、检 验方 法、安全性 检验 等 要 求。本标准 适用 于设 施栽 培物 联网系 统的 建设 及管 理。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 2423.3 环 境试 验 第2部 分：试验 方法 试验Cab：恒 定湿 热试 验 GB/T 2423.16 电 工电 子 产品环 境试 验 第2部 分：试验方 法 试验J 及导 则：长霉 GB/T 2681 电工 成套 装置 中的导 线颜 色 GB 4793.1 测量、控 制和 实验室 用电 气设 备的 安全 要求 第1部 分：通用 要求 GB/T 5465.2 电 气设 备用 图形符 号 第2部 分：图形 符号 GB/T 6587 电子 测量 仪器 通用规 范 GB/T 33269.2 信 息技 术 传感器 网络 第2 部分：术 语 GB/T 33474 物 联网 参考 体系结 构 GB/T 33745 物 联网 术语 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 设施栽 培物 联网 IT in planting greenhouse 利 用 物 联网 技 术监 测 设施栽 培 环 境信 息 和农 作 物长势，基 于控 制 策略 实 现设施 栽 培 环境 的 自动 调控，并 通过 云服 务器 存储、管理、发 布设 施栽 培信 息的智 能服 务系 统。3.2 传感器 sensor 依照一 定的 规则，对 农作 物及其 生长 环境 进行 监测，并将 结果 转化 为可 进一 步处理 的信 号 的 设 备。GB/T 33269.2 2013，定义2.1.2 3.3 传感器 网络 结点 sensor network node 传感器 网络 节点 DB32/T 3778 2020 传感器 网络 中各 种功 能单 元的统 称，包括 传感 器结 点、传 感器 网络 网关 等设 备。GB/T 33269.2 2013，定义2.1.4 3.4 传感 器 结点 sensor node 传感 器 节点 在传感 器网 络中，能 够进 行采集，并 具有 数据 处理、组网 和控 制管 理的 功能 单元。GB/T 33269.2 2013，定义2.1.3 3.5 传感器 网络 网关 sensor network gateway 连接由 传感 器网 络节 点组 成的区 域网 络和 其他 网络 的设备，具 有协 议转 换和 数据交 换的 功能。GB/T 33269.2 2013，定义2.1.5 3.6 传感 器 网 络 sensor network 利用传 感器 网络 结点 及其 他网络 基础 设施，对 农作 物 及其生 长环 境进 行信 息采 集并对 采集 的信 息 进行传输 和处 理，并为 用户 提供服 务的 网络 化信 息系 统。GB/T 33269.2 2013，定义2.1.6 3.7 感知对 象 sensing object 物联网 用户 期望 获取 信息 的对象。GB/T 33474 2016，定 义3.13 4 建设要 求 4.1 一般要 求 设施栽 培物 联网 主要 由感 知层、网络 层、应用 层等 部分组 成，各部 分建 设一 般要求 如下：a)系统 建设 应包 括系 统原 理图、电气 控制 系统 图、使用说 明书 和视 频教 程等 文件。b)系统 建设 应考 虑其 经济 性、实 用性 和稳 定性。c)物联 网系 统应 装有 可靠 的防雷 击设 备。d)设备 的耐 受温 度范 围应 为-30 80，耐受 湿度 范围应 为0 100%。4.2 感知 层建 设要 求 4.2.1 环境 数据 采集 系统 建设要 求 环境数 据采 集系 统建 设要 求如下：a)传感 器须 能够 满足 设施 环境监 测和 控制 指标 的要 求和精 度要 求。DB32/T 3778 2020 b)传感 器的 安装 位置 应使 测量结 果最 能代 表植 物生 长区的 物理 环境。c)传感 器网 络 应 采用 无线 的方式 进行 数据 传输，尽 量避免 现场 布线。d)传感 器网 络节 点安 装数 量至 少 满足 每100 m2安装1 组。e)系统 应考 虑避 免电 磁干 扰问题，强 弱电 分开 布线。4.2.2 视频 监控 系统 建设 要求 视频监 控系 统建 设要 求如 下：a)摄像 头应 选用 防水 耐高 温型球 机或 枪机，耐 受温 度范围 应为-30 80，耐受湿 度范 围应 为0 100%。b)摄像 头安 装数 量根 据所 选摄像 头的 像素 和镜 头大 小而定，满 足整 个设 施内 视频监 控没 有盲 区。4.2.3 自动 控制 系统 建设 要求 自动控 制系 统建 设要 求如 下：a)电气 控制 柜须 具备 手动 控制和 自动 控制 功能。b)控制 柜切 换到 自动 控制 功能时，手 动控 制失 效，控制柜 可进 行远 程自 动控 制或规 则控 制。c)每1000 m2应安装 一个 标 准自动 控制 柜，功率 不小 于10 kW。d)控制 系统 凡存 在潜 在危 险的区 域须 设置 安全 操作 标志，其标 志应 符合GB/T 5465.2 有关 规定。e)设备 中电 源散 热器 周围 应留有 足够 的空 间，以保 证良好 的冷 却散 热条 件。f)设备中 所使 用的 导线 颜 色应符 合GB/T 2681 的 规定。g)被控 制对 象为 容量 大于1kW 连 续运 转的 电动 机时，设备 应有 过载 保护。h)设备 须设 有零 电压 保护，该保 护应 设计 成在 断电 后电源 再现 时被 控制 的电 机不能 自行 启动。i)自动控 制柜 上须 有接 地 点，并 与大 地接 触牢 靠。4.3 网络 层建 设要 求 网络层 为设 施栽 培物 联网 提供通 信支 撑，实现 感知 层与应 用层 之间 的数 据双 向传输，同 时保 证 数 据安全准 确，应符 合以 下要 求：a)网络 层建 设应 包括 网络 拓扑图 和信 息点 位交 接表 等材料。b)应覆 盖设 施 内 所有 传感 器接入，同 时保 证数 据传 输的准 确性。c)网络 层所 有设 备应 支持 远程状 态监 控及 对故 障的 诊断和 恢复。d)支持 路由 安全 机制 和数 据安全 机制，应 对感 知数 据进行 加密 传输。e)应具 有良 好的 可扩 充性 和升级 能力。4.4 应用 层建 设要 求 应用层 实现 对设 施栽 培中 海量数 据的 深度 处理，研 发满足 需求 的各 种应 用服 务软件，通 过人 机 交 互平台提 供用 户使 用，设施 栽培物 联网 应用 层的 建设 要求如 下：a)设施栽 培 物 联 网 应用服务 软 件 应 包 括 本 地 中 间 件、WEB 信 息 管 理 系 统 和 手 机 信 息 管 理 系 统（APP），实 现本 地、WEB 和 手机 三种 不同 方式 的监 测和控 制。b)应用 服务 软件 运行 平台 应采用 云服 务器，不 应在 设施栽 培现 场安 装服 务器。c)数据 库设 计须 符合 设施 栽培物 联网 建设 的一 般情 况，方 便数 据分 析和 集中 管理。d)应用 服务 软件 必须 有良 好的人 机界 面，具有 操作 提示功 能，方便 用户 使用。e)规则 控制 应根 据预 定值，自动 调控 设施 环境 满足 预定条 件。DB32/T 3778 2020 5 检验方 法 5.1 现场验 收 对 于现 场安 装的 设施 栽培物 联网 系统 实行 单件 产品现 场检 验验 收。5.2 随机检 验 非 现场 安装 的设 施栽 培物联 网系 统实 行随 机检 验。5.3 一般性 能检 验 5.3.1 设施 栽培 物联 网系 统 装置 应按 照GB/T 6587 进 行至少2组 温度 试验。5.3.2 安装 在设 施内 无法 与整个 设施 环境 隔离 的地 点的控 制装 置按 照GB/T 2423.3 在温 度为40 2、相对湿 度为933 时，进行至 少21 d 的 恒定 湿热 试验。5.3.3 安装 在高 湿环 境中 的自动 控制 装置 应按 照GB/T 2423.16 进行 长霉 试验。5.4 连续性 试验 对 于现 场安 装的 自动 控制系 统，为 保证 连续 运 行的可 靠性，现场 安装 后 应进行 连续 试验。以检 验 系统的性 能稳 定性 及抗 干扰 的能力。连 续进 行试验 时的 电 源应符 合要求，运 行时间 应在500 h 以 上。测 试结 果 及各个 功能动 作均 应正 确无误。6 安全性 检验 设施栽 培物 联网 系 统 应符 合 GB 4793.1 的 规定，并 按其要 求进 行检 验。_
