钢骨架集成模块建筑技术标准DB32／T 3750-2020.pdf

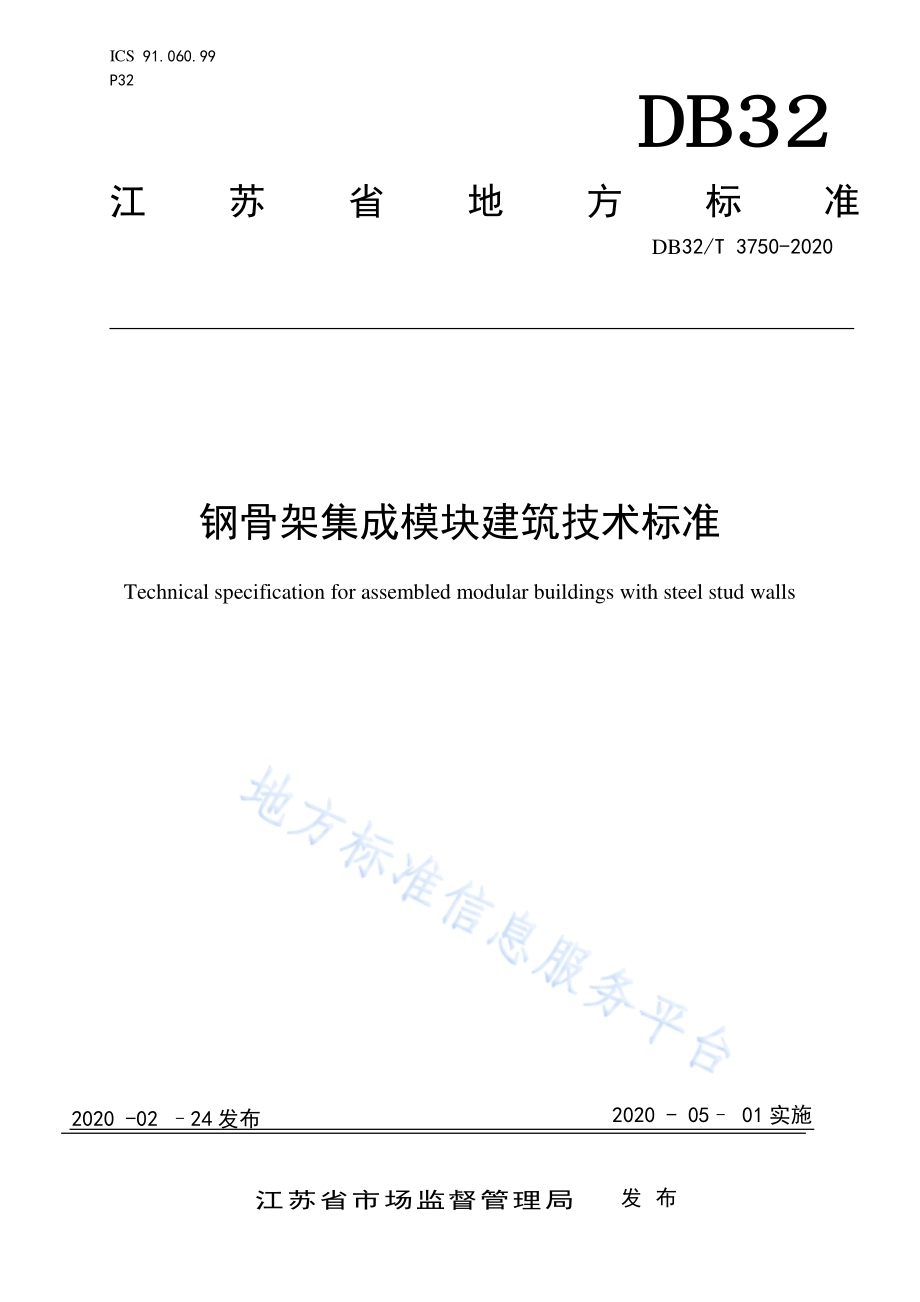

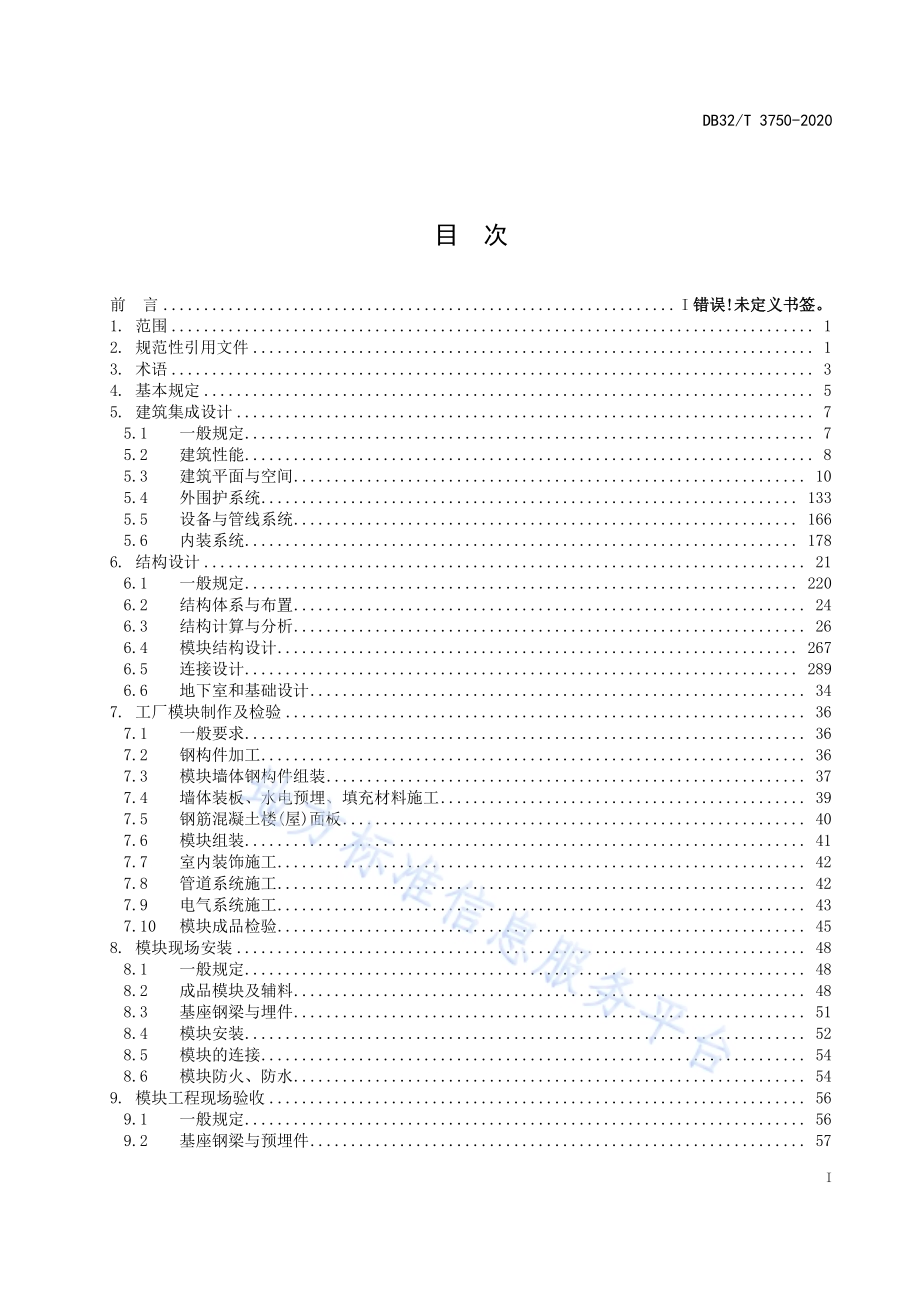

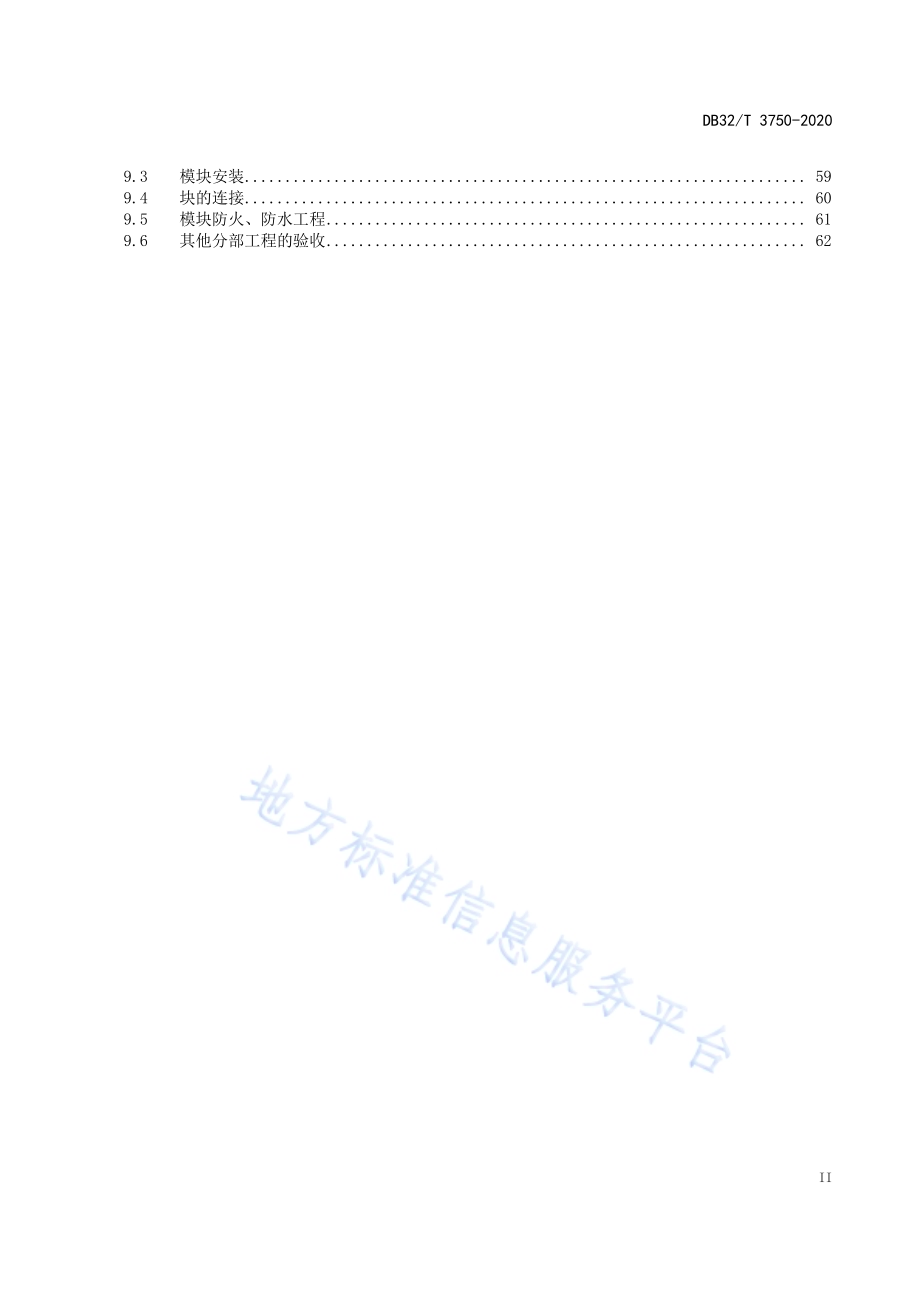

ICS 91.060.99 P32 DB32 江苏省 地 方 标 准 DB32/T 3750-2020 钢骨架集 成模块建 筑技术标 准 Technical specification for assembled modular buildings with steel stud walls 2020-02 24 发布 2020-05 01 实施 江 苏 省 市 场 监 督 管 理 局 发布 DB32/T 3750-2020 I 目 次 前 言.I 错误!未定义书签。1.范围.1 2.规范性 引用 文件.1 3.术语.3 4.基本规 定.5 5.建筑集 成设 计.7 一般规 定.7 5.1 建筑性 能.8 5.2 建筑平 面与 空间.10 5.3 外围护 系统.133 5.4 设备与 管线 系统.166 5.5 内装系 统.178 5.66.结构设 计.21 6.1 一般规 定.220 6.2 结构体 系与 布置.24 6.3 结构计 算与 分析.26 6.4 模块结 构设 计.267 6.5 连接设 计.289 6.6 地下室 和基 础设 计.34 7.工厂模 块制 作及 检验.36 7.1 一般要 求.36 7.2 钢构件 加工.36 7.3 模块墙 体钢 构件 组装.37 7.4 墙体装 板、水电 预埋、填 充材料 施工.39 7.5 钢筋混 凝土 楼(屋)面板.40 7.6 模块组 装.41 7.7 室内装 饰施 工.42 7.8 管道系 统施 工.42 7.9 电气系 统施 工.43 7.10 模块成 品检 验.45 8.模块现 场安 装.48 8.1 一般规 定.48 8.2 成品模 块及 辅料.48 8.3 基座钢 梁与 埋件.51 8.4 模块安 装.52 8.5 模块的 连接.54 8.6 模块防 火、防水.54 9.模块工 程现 场验 收.56 9.1 一般规 定.56 9.2 基座钢 梁与 预埋 件.57 DB32/T 3750-2020 II 9.3 模块安 装.59 9.4 块的连 接.60 9.5 模块防 火、防水 工程.61 9.6 其他分 部工 程的 验收.62 DB32/T 3750-2020 III 前 言 本标准 根据 关于 印发 的通知（苏建 科2018609 号)的 要求，对 钢 骨架 集 成模块 建筑 技术 标准（以 下简称 标准）进行了 制定。为促 进建 筑 产业现 代化进 程，推广 新 型钢骨 架集成 模块 体系 的 应用，针对 集成模块 建筑体 系的 特点 起 草了本 标准，作为 钢骨 架 集成模 块建筑 设计、施 工 及质量 验收 的依据。本标准 的各项 规定 来源 于 国内外 集成模 块建 筑体 系 长期的 工程实 践，并结 合 当前建 筑工程的 设计、施 工与 质量 验收的 基本 要求 编制 而成。本标准 共分 8 章，主要 内 容：总 则、术语、基 本规 定、建 筑集 成设 计、结构 设计、工厂模块 制作 及检 验、模块 现场安 装和 模块 工程 现场 验收等。本标准 由江苏 省住 房和 城 乡建设 厅负责 归口 管理，由江苏 省住房 和城 乡建 设 厅负责 规程的日 常管理 和具 体技 术 内容的 解释。执行 过程 中 如有意 见或建 议，请寄 送 江苏省 工程 建设标准 站 钢骨 架集 成模 块建筑 技术 标准 编 制组（地址：南 京市 江东 北路 287 号银 城 广场B 座4 楼，邮 编：210036）。本标准 起草 单位：威 信广 厦模块 住宅 工业 有限 公司、中国 建筑 设计 研究 院有 限公司。本标准 主要起 草人：孙 洪 刚、蓝 缪辉、黄云、张 跃 峰、夏 士春、庄彤、易 国 辉、刘 长松、肖 芬芬、胡 宏。DB32/T 3750-2020 1 钢 骨架集 成模块建 筑技术 标准 1.范围 本标准 规定 了钢 骨架 集成 模块建 筑的 设计、施 工与 质量验 收的 基本 要求 和方 法。本标准 适用 于江 苏省 行政 区域内 钢骨 架 集 成模 块建 筑的设 计、施工 与质 量验 收。2.规 范性引 用文件 下列文 件对于 本文 件的 应 用是必 不可少 的。凡是 注 日期的 引用文 件，仅注 日 期的版 本适用于 本文件。凡 是不 注 日期的 引用文 件，其最 新 版本（包括所 有的 修改 单）使用 于本 文件。GB/T 50002 建筑 模数 协调标 准 GB 50007 建筑 地基 基础设 计规 范 GB 50009 建筑 结构 荷载规 范 GB 50010 混凝 土结 构设计 规范 GB 50011 建筑 抗震 设计规 范 GB 50016 建筑 设计 防火规 范 GB 50017 钢结 构设 计标准 GB 50018 冷弯 薄壁 型钢结 构技 术规 范 GB 50068 建筑 结构 可靠度 设计 统一 标准 GB 50118 民用 建筑 隔声设 计规 范 GB 50153 工程 结构 可靠性 设计 统一 标准 GB 50176 民用 建筑 热工设 计规 范 GB 50189 公共 建筑 节能设 计标 准 GB 50202 建筑 地基 工程施 工质 量验 收标 准 GB 50204 混凝 土结 构工程 施工 质量 验收 规范 GB 50205 钢结 构工 程施工 质量 验收 标准 GB 50207 屋面 工程 质量验 收规 范 GB 50208 地下 防水 工程质 量验 收规 范 GB 50209 建筑 地面 工程质 量验 收规 范 GB 50210 建筑 装饰 装修工 程质 量验 收标 准 GB 50222 建筑 内部 装修设 计防 火规 范 GB 50242 建筑 给水 排水及 采暖 工程 施工 质量 验收规 范 GB 50243 通风 与空 调工程 施工 质量 验收 规范 GB 50300 建筑 工程 施工质 量验 收统 一标 准 GB 50303 建筑 电气 工程施 工质 量验 收规 范 GB 50310 电梯 工程 施工质 量验 收规 范 GB 50325 民用 建筑 工程室 内环 境污 染控 制规 范 DB32/T 3750-2020 2 GB 50345 屋面 工程 技术规 范 GB 50354 建筑 内部 装修设 计防 火规 范 GB 50364 民用 建筑 太阳能 热水 系统 应用 技术 标准 GB 50411 建筑 节能 工程施 工质 量验 收规 范 GB 50661 钢结 构焊 接规范 GB 50666 混凝 土结 构工程 施工 规范 GB 50755 钢结 构工 程施工 规范 GB 50981 建筑 机电 工程抗 震设 计规 范 GB/T 700 碳素 结构 钢 GB/T 706 热轧 型钢 GB/T 709 热轧 钢板 和钢带 的尺 寸、外形、重 量及允 许偏 差 GB/T 1591 低合 金高 强度结 构钢 GB/T 3098.1 紧固 件机 械性能 螺栓、螺 钉和 螺柱 GB 5749 生活 饮用 水卫生 标准 GB/T 5783 六角 头螺 栓全螺 纹 GB/T 6725 冷弯 型钢 通用技 术要 求 GB/T 6728 结构 用冷 弯空心 型钢 GB/T 9775 纸面 石膏 板 GB/T 11263 热轧 H 型 钢和部 分T 型钢 GB/T 15856.1 十字 槽盘 头自钻 自攻 螺钉 GB 25975 建筑 外墙 外保温 用岩 棉制 品 JGJ 1 装配 式混 凝土结 构技 术规 程 JGJ 3 高层 建筑 混凝土 结构 技术 规程 JGJ 99 高层 民用 建筑钢 结构 技术 规程 JGJ 102 玻璃 幕墙 工程技 术规 范 JGJ 103 塑料 门窗 工程技 术规 范 JGJ 133 金属 与石 材幕墙 工程 技术 规范 JGJ 134 夏热 冬冷 地区居 住建 筑节 能设 计标 准 JGJ 144 外墙 外保 温工程 技术 规程 JGJ 203 民用 建筑 太阳能 光伏 系统 应用 技术 规范 JGJ 214 铝合 金门 窗工程 技术 规范 JGJ/T 251 建筑 钢结 构防腐 蚀技 术规 程 JGJ 336 人造 板材 幕墙工 程技 术规 范 JG/T 178 建筑 结构 用冷弯 矩形 钢管 JC/T 564.1 纤维 增强 硅酸钙 板 第1 部 分：无石 棉硅酸 钙板 JC 688 玻镁 平板 CECS 24 钢结 构防 火涂料 应用 技术 规程 CECS 200 建筑 钢结 构防火 技术 规范 CECS 343 钢结 构防 腐蚀涂 装技 术规 程 DGJ32/J 26 江苏 省住 宅设计 标准 DGJ32/J 71 江苏 省居 住建筑 热环 境和 节能 设计 标准 DGJ32/J 157 居住 建筑 标准化 外窗 系统 应用 技术 规程 DGJ32/TJ 86 保温 装饰 板外墙 外保 温系 统技 术规 程 DGJ32/J16 住宅 工程 质量通 病控 制标 准 DGJ32/J 173 江苏 省绿 色建筑 设计 标准 DGJ32/TJ 11 居住 区供 配电设 施建 设标 准 DB32/T 3750-2020 3 3.术语 钢骨架 集成 模块 建筑 Assembled modular buildings with steel stud walls 由现场 施工的 混凝 土或 钢 结构核 心筒（抗侧 力结 构）和在 工厂完 成的 多个 预 制集成 建筑模块 在施 工现 场组 合而 成的建 筑，简称 模块 建筑。预制集 成建 筑模 块 Prefabricated module 由钢骨 架柱、模块 底板、钢骨架 吊顶、内装 部品 等 构件在 工厂共 同组 成的 三 维空间 承重结构 单元（图1），简 称 模块。a）标准模块 b）异 形模块 说明：1 吊顶桁架；2 钢骨架柱；3 模块地板；4 柱顶连接钢构件；5 模块底板边梁；6 墙面板。图1 预制 集成 建筑 模块 结 构构成 示意 钢骨架 柱 Steel stud 预制集 成建 筑模 块钢 骨架 墙体中 竖向 受力 钢构 件。钢构组 件 Assembled steel components 钢骨架 柱组成 的承 重墙 体、非承 重复合 墙体、钢 骨 架吊顶、转角 角钢 等统 称 为钢构 组件。抗侧力 结构 Lateral force resisting structure 抵抗作 用在 建筑 物上 水平 力的结 构。水平 力系 由风 荷载或 地震 作用 产生。DB32/T 3750-2020 4 本标准规定的钢骨架集成模块 建筑采用的抗侧力结构类型包 括混凝土核心筒结构、钢框架-支撑结构 注：以及钢框架-延性墙板结构。混凝土 核心 筒结 构 Reinforced concrete core 由钢筋 混凝 土或 钢骨 混凝 土组成 的承 受竖 向和 水平 作用的 筒体 结构。钢框架 支 撑结 构 Steel braced frame 由钢结 构柱、梁 以及 支撑 斜杆组 成的 承受 竖向 和水 平作用 的结 构。钢框架 延 性墙 板结 构 Steel frame with ductiles hear wall 由钢结 构柱、梁 以及 延性 墙板组 成的 承受 竖向 和水 平作用 的结 构。延性墙 板Ductile shear wall 带加劲 肋的钢 板剪 力墙、无粘结 内藏钢 板支 撑墙 板、波纹 钢板剪 力墙 等具 有 良好延 性和抗震 性能 的墙 板。基座钢 梁 Podium steel beam 首层模 块与 基础 之间 调节 标高和 水平 度的 构件。DB32/T 3750-2020 5 4.基 本规定 4.1 模块建 筑宜采 用标 准化 设 计、工 厂化生 产、装配 化 施工、一体化 装修，配 合 信息化 管理和智 能化 应用 技术，实 现功能 完整 的建 筑产 品。注1：模块建 筑是一种 工业化 程 度非常高的 体系，如果采用 钢 框架支撑结 构，预 制装配率 可 达到95%。因此需要精心设计、加工，现场应有严谨的管理措施。4.2 模块建 筑由 结构 系统、围 护系统、内装 系统、设备 和管线 系统 组成，宜按 照 通用化、模数化、定型 化、标 准化 的要 求，用 系统 集成 的方 法统 筹设计、生 产、运 输、施工 和运营 维护，实现全 过程 的一 体化。注 2：模块建筑的 建筑设计 应 进行模数协 调，以 满足建造 装 配化与部品 部件标 准化、通 用 化的要求。标准化设计 是实施模 块建筑 的 有效手段，而模数和 模数协 调 是实现模块 建筑标准 化 设计 的 重 要 基础，涉及模 块建筑产 业链上 的 各个环节。少规格、多组合 是 模块建筑设 计的重要 原则，减 少 部 品部件的规格 种类及提 高部品 部 件模板的重 复使用率，有利 于 部品部件的 生产制造 与施工，有 利 于提高生产速度和工人的劳动效率，从而降低造价。4.3 模块建 筑应 遵守 模数 协调 和少规 格、多 组合 的原 则，在标准 化设 计的 基础 上实 现系列 化和多样 化。注 3：同注 2 4.4 模块建 筑宜 采用 标准 工艺，在 工厂 流水 线上 实现 模 块构件 专业 化、标 准化、规模化 生产与组装，确 保模 块质 量。4.5 模块建 筑应 综合 协调 建筑、结 构、机 电、内装，制定 相互协 同的 施工 组织 方案，采 用 通用的技 术、设备 和机 具，进行装 配式 施工。4.6 模块建 筑宜 运用 建筑 信息 化技术，实 现全 专业、全 产业链 的信 息化 管理。注 4：建筑信息模型技术是模块建筑建造过程的重要手段。通过信息数据平台管理系统 将设计、生产、施工、物流 和运营等 各环节 联 系为一体化 管理，对 提高工 程 建设各阶段 及各专业 之 间协 同 配 合 的效率，以及一体化管理水平具有重要作用。4.7 模块建 筑宜 采用 绿色 建材 和性能 优良 的系 统化 部品 构件，因 地制 宜，采 用适 宜 的节能 环保技术，积 极利 用可 再生 能源。DB32/T 3750-2020 6 注 5：模块建筑强 调性能要 求，提高建筑 质量和 品质。模 块 建筑的结构 系统本 身就是绿 色 建造技术，是国家重点 推广的内 容，符 合 可持续发展 战略。因 此外围 护 系统、设备 与管线系 统以及 内 装 系 统也应遵循绿色建筑全寿命期的理念，结合地域特点和地方优势，优先采用节能环保的技术、工艺、材料和设备，实现节约资源、保护环境和减少污染的目标，为人们提供健康舒适的居住环境。4.8 模块建 筑应 满足 可靠 性、安全性 和耐 久性 等要 求，模块建 筑钢 结构 构件 应符 合防火、防腐要求。注 6：防火、防腐 对模块建 筑 来说是非常 重要的 性能，除 必 须满足国家 现行标 准中的相 关 规定外，模块的结构 设 计、生产 运输、施 工安装以及 使用维护 过程中 均 要考虑可靠 性、安全 性和耐 久 性 的 要求。DB32/T 3750-2020 7 5.建 筑集成 设计 一般规 定 5.15.1.1 模块建 筑应 采用 模块 组合 的标准 化设 计方 法，提高 模块、部品 部件 的通 用性。注 1：模块建筑既 要符合建 筑 设计功能、技术性 能（安全、防火、节能、防水、隔声、采 光等）的要求，又要重 点突出模 块建筑 的 标准化；通 过采用模 块化、标 准化的设计 方案，实 现尺寸 模 数 化、部品部件标 准化、设 备集成 化、装修一体 化。模块 建筑只 有 通过标准化 设计、批 量化生 产，才 能真正进入市场竞争。5.1.2 模块建 筑应 按照 一体 化设 计原则 协同 设计，将结 构系 统、外围 护系 统、设 备与 管 线系统、内装系 统进 行集 成，保证 建筑设 计的 完整 性和 系统 性。注 2：由于组成模 块建筑的 部 品构件都是 工厂生 产、现场 组 装，因此在 设计阶 段不仅要 对 部品构件进行深化设计，而且要 对相对 独 立的主体结 构、外围 护系统、内装系统以 及设备管 线系统 等 进 行 协同设计，设 备管线应 进行精 细 化的多专业 管线综合 设计，从 而避免现场 装不上，或者没 有 在 一 个系统内综合考虑所涉及的多专业技术问题而影响建筑的正常使用 5.1.3 建筑设 计应 统筹 建筑 规划 设计、制 作运 输、施工 安 装的全 过程，应满 足使 用 功能、综 合考虑消 防、抗震、防 灾、防疫等 各项 安全 措施。5.1.4 模块建筑 外装修应 采用适 合模块结 构体系的 外装系 统。外装 系统的安 全、保 温及防水、防潮设 计除 应执 行本 标准 外，尚应 符合 国家、行 业 和江苏 省现 行相 关标 准的 规定。模 块建 筑内装修 宜优 先采 用集 成式 部品部 件，进 行标 准化 组装 装配，实 现集 成式 精装，达 到功能 性强、美观的 效果。DB32/T 3750-2020 8 建筑性 能 5.25.2.1 模块建 筑的 防火 设计 应符 合下列 规定：1 模块建筑 的防火 设计应 符合现行国 家标准 建筑 设计防火规 范GB 50016 的有关规定；结 构系 统应 符合 现行 团体标 准 钢结 构防 火涂 料应用 技术 规范 CECS 24、建筑 钢结 构防火技术规 范CECS 200 的有关规定；外围 护结构 的试验检测 应符合 现行国 家标准建 筑构件耐 火试 验方 法 第 1 部分:通 用要 求 GB/T 9978.1 和 建 筑构 件耐 火试 验方 法第 8 部分:非承重 垂直 分隔 构件 的特 殊要求 GB/T 9978.8 的相 关规定；内装 设计 应符 合 国家现 行标 准建筑 内部 装修 设计 防火 规范GB50222 的有 关规 定。2 模块建 筑的相邻 模块之 间的水平 缝、竖缝，模块 单元和非 模块单元 的水平 缝、竖缝，模块间 洞口 周围 缝隙、模 块单元 和非 模块 单元 间的 洞口周 围缝 隙、底 层模 块 与支座 连接 处等位置，应采 用不 燃材 料进 行填塞 封堵。5.2.2 模块建 筑的 防水 设计 应符 合国家 和地 方现 行标 准、规范和 规程 的相 关要 求。模块建 筑应根据自 身特 点及 构造 要求 进行整 体防 水设 计，同 时 还应考 虑运 输、现 场堆 放 及施工 吊装 过程中的临 时防 水措 施。5.2.3 模块建 筑的 隔声 设计 应结 合模块 建筑 的构 造特 点，根据功 能部 位、使 用要 求 等进行，并应符合 现行 国家 标准 民 用建筑 隔声 设计 规范 GB 50118 的有 关规 定。注 3：因模块建筑 吊装完成 后，模块与模 块之间、模块与 核 心筒之间拼 接的位 置均为双 层 墙体，隔音性能优于常 规体系的 建筑，可 有效避免因 管道井、电梯井 等 贴临卧室、起居室引 起的噪 音 干 扰 问题。5.2.4 模块建 筑的 热工 性能 设计 应符合 国家 现行 标准 民 用建筑 热工 设计 规范GB 50176、公共建筑节能 设计标 准GB 50189 和江苏省 地方标 准 江苏省居 住建筑 热环境 和节能设计 标准DJG32/J、江 苏省 公共 建筑节 能设 计标 准 DGJ32 J96 的 有关 规定，并 应符 合 下列要 求：1 外墙 保温 层宜 设置 在钢 构件外 侧；2 当钢 构件 和 其 他连 通构 件发生 冷凝 时，应采 取防 结露措 施。注 4：因模块建筑 体系是精 装 一体化的装 配式建 筑体系,构造 不同于常规 建筑,模块 吊装完成 后在上下楼层之间（楼板下方）形成一个 20 厚的封闭空气间层,结合 精装交付的户内吊顶，可起到较好的保温、隔声效果。DB32/T 3750-2020 9 说明：1-上层户内楼面完成面；2-楼面面层；3-分户楼板；4-20 厚封闭空气间层；5-下层户内吊顶空腔；6-下层户内吊顶完成面 图2 模块 分户 楼板 剖面 示 意 隔声：经检 测，该 体系楼地 面 在不设置隔 声垫的 情况下，住 宅卧室、起 居室(厅)的分 户楼 板的计权规范化撞击声压级不大于 75dB。如需满足 住宅分户楼板撞击声 隔声标准的更高要求，可考虑 增加相关隔音措施。保温：在不附加其他保温做法的基础上，经计算，该体系分户 楼板的传热系数可达到 1.74W/（.K）。在寒冷地区，为了起 到更好 的 保温效果，减小分户 楼板的 传 热系数，可 在模块顶 部封板 两 侧 各 覆盖一层铝箔，使分 户楼板的 传 热系统不大于 1.0W/（.K）。分户楼板 的传热 系数根据 节 能软 件计算得出，各层材料的计算参数均源自于民用建筑热工设计规范。DB32/T 3750-2020 10 建筑平 面 与 空间 5.35.3.1 模块建 筑一 般由 工厂 预制 集成的 建筑 模块、现 场施 工 的混凝 土或 钢结 构核 心筒 共同 组 成。图3 模块 建筑 构成 示意 注 5：由楼电梯间、设备管井 等功能空间构成的核心筒是模块建筑的主要抗侧力结构，在现场施工完成。除核心筒外的其他功能空间可划分为若干个预制集成建筑模块单元，工厂生产，现场吊装。5.3.2 模块建 筑应 遵循 下列 设计 原则：1 少规 格、多组 合的 标准 化设计 原则；2 建筑 平面 几何 形状 宜规 则，模 块单 元划 分形 状宜 规整，避免 出现 过多 转角；3 模块 单元 组合 设计 应根 据模块 的可 拼接 性以 及拼 接后结 构性 能的 合理 性、建 筑平面 的可调整 性以 及设 备、管线 的优化 组合 等确 定；4 建筑 平面 设计 中，楼 梯 间、电梯 间、设备 管井 等 公共区 域宜 结合 模块 建筑 抗侧力 结构布置需 求综 合优 化，并应 满足其 使用 功能、符 合人 流、物 流通 行以 及安 全疏 散等建筑 要求；5 建筑 的层 高、净高 尺寸 应根据 建筑 功能、主 体结 构、构 件连 接、设备 管线、装饰装 修、模块单 元工 厂制 造和 运输 等要求 确定，见 图 4。DB32/T 3750-2020 11 说明：1-模块结构底板；2-建筑室内完成面；3-模块顶部吊顶；4-模块建筑墙体；H 层高；h 净高 图4 模块 建筑 剖面 示意 注 6：模块建筑设计应重视其平 面、立面和剖面的规则性，宜优先选用规则的形体，同时便于工厂化、集约化生产加工，提高工程质量，并降低工程造价。模块组合设计时应考 虑模块拼 接点的位置合理性、抗侧力结 构的规则性以及设备、管线的 综合布置;模块建筑立面效果的丰富可通过材质肌理、色彩等的变化来实现。模块建筑平 面设计 与空间应 尽 量做到标准 化、模 块化，但 考 虑到建筑平 面功能 的不同，应 当允许适当的个性化设 计，并且 做好个 性 化设计的部 分与标准 化模块 部 分的合理衔 接。一般 情况下，重 复 性空间采用模块化设计，反映建筑设计理念及形象部分的功能空间可进行个性化设计。5.3.3 预制集 成建 筑模 块是 模块 建筑的 基本 构成 单元，设 计应满 足下 列规 定：1 模块 单元 的钢 骨架 墙体 应由钢 管柱、柱顶 连接 钢 构件和 模块 底板 边梁 组成 框架，内 外侧由轻 质板 材封 闭，内部 填充轻 质墙 体材 料；2 模块 单元 的底 板应 由工 厂浇筑 钢筋 混凝 土而 成，与钢骨 架墙 体可 靠连 接；3 模块 单元 顶部 应布 置吊 顶桁架，与 钢骨 架墙 体可 靠连接；4 模块 单元 应综 合考 虑单 元内部 的设 备布 置、管线 走向及 外部 接口；5 模块 单元 的内 装设 计应 满足工 厂完 成装 修的 需求；6 模块 单元 的设 计应 符合 现行国 家、地方 及行 业的 规范、标准 和规 程的 相关 规定。5.3.4 模块单 元的 尺寸 控制 应满 足下列 规定：1 模块 单元 尺寸 宜为 单独 模块结 构外 皮界 面间 的距 离，模 块建 筑宜 通过 单独 模 块结构 外皮界面 设置 轴线 进行 平面 定位，见图 5。2 模块 单元 的尺 寸应 满足 工厂制 造、运输 与吊 装的 要求，长度 不宜 超过12m，宽度不 宜超过 5m，高度 不宜 超过 3.6m。注 7：模块建筑设 计应协调 结 构构件、内 装部品 设备与管 线 之间的尺寸 关系，做到部品 部 件设计、生产和安裝等相互间尺寸协调，减少和优化各部品部件的种类和尺寸。集成模块的 宽度和 高度要求 是 根据高速公 路运输 限制条件 提 出的，长度 是根据 工厂加工 条 件提出的一般要求，当 运输条件 和加工 条 件改变时，以上限制 可以放 宽。在具体项 目设计时，应提 前 了 解 工厂到项目现场沿路的运输限制条件，避免集成模块运输问题的发生。DB32/T 3750-2020 12 说明：1-模块结构外皮界面；2-模块建筑面层界面 图5 模块 建筑 模数 网格 线 定位 3 模块 间隙 指不 同模 块结 构外皮 界面 之间 的距 离，应 根据模 块生 产和 施工 安装 容差 确 定。4 建筑 部品 构件 尺寸 以及 安装位 置的 公差 协调 应根 据部品 构件 生产 和装 配要 求、主 体 结构层间 变形、密 封材 料变 形能力、材 料干 缩、温差 变形、施工 误差 等要 求确 定。注 8：模块建筑应 严格控制 钢 构件与其他 部品部 件之间的 建 筑公差。接 缝的宽 度应满足 主 体结构层间变形、密封材料变形能力、施工误差、温差引起变形等的要求，防止接缝漏水等质量事故发生。DB32/T 3750-2020 13 外围护 系统 5.45.4.1 模块建 筑的 外围 护系 统设 计应符 合下 列一 般规 定：1 合理 确定 建筑 外围 护系 统的使 用年 限。2 外围护 系统的外 观设计 应根据模 块建筑空 间体系 特点与构 成条件等 确定，兼顾安全、适用、经济、美 观。3 外围 护系 统宜 采用 轻质 材料与 干法 施工 技术。注 9：外围护系统 的设计使 用 年限是确定 外 围护 系统性能 要 求、构造、连接的 关键，设 计 时应明确。为满足使用 要求，外 围护系 统 应定期维护，接缝胶、涂装 层、保温材料 应根据材 料特性，明 确 使用年限，并应注明维护要求。5.4.2 外围护 系统 设计 应包 括下 列内容：1 满足 外围 护系 统建 筑性 能要求 的技 术措 施。外围 护 系统应 根据 建筑 所在 地区 的气候 条件、使用 功能 等综 合确 定 抗风性 能、抗 震性 能、耐 撞击性 能、防 火性 能、水 密性能、气密 性能、隔声 性能、热 工性 能 和耐久 性能 等要 求，并 在 设计中 明确 满足 这些 性能 要求的 具体 技术措施。2 外围 护系 统与 主体 结构 的连接 应符 合下 列规 定：1）连接节 点应具有 足够的 承载力。承载能力 极限状 态下，连 接节点不 应发生 破坏；当单个连 接节 点失 效时，外 围护系 统部 品部 件不 应掉 落；2）节 点设 计应 便于 工厂 加 工、现 场安 装就 位和 调整；3）连 接件 的耐 久性 应满 足 使用年 限要 求。3 外围 护系 统的 连接、拼 缝、外门 窗洞 口、阳 台及 空调板 等出 挑构 件、太 阳 能设施、外遮阳装 置等 细部 构造 节点 设计 应 采取 防水、防 火及 阻断冷 热桥 的构 造措 施。注 10：安全性能要求是 指关系 到人身安全 的关键 性能指标，对于装配式 钢结构 建筑外围 护 体系而言，应符合基本 的承载力 要求以 及 防火要求，具体可以 分为抗 风 压性能、抗 震性能、耐撞击 性 能 以 及防火性能四个方面。外墙板应采用弹性方法确定承载力与变形，并明确荷载及作用效应组合;在荷载及作用的标准组合作用下，墙板的最大挠度不应大于板跨度的 1/200，且不应出现裂缝;计算外墙板与结构连接节点承载力时，荷载设计值应该乘以 1.2 的 放大系数。在 50 年重现期风荷 载或多遇地震作用下，外墙板不得因主体结构的弹性层间变形而发生开裂、起鼓、零件脱落等损坏;当遭受相当于本地区抗震设防烈度的地震作用时，外墙板不应发生掉落。抗风性能中风荷载标准值应符合现行国家标准 建筑结构荷载规范 GB 50009 中有关外围 护系统风荷载的规定，并可参照现行国家标准 建筑幕墙 GB/T 21086 的相关规定，风荷载标准值 不应小于1kN/，同时应考虑偶遇阵风 情况下的荷载效应。抗震性能应满足现行行业标准非结构构件抗震设计规范JGJ 339 中的相关规定。耐 撞 击 性 能 应 根 据 外 围 护 系 统 的 构 成 确 定。对 于 幕 墙 体 系，可 参 照 现 行 国 家 标 准 建 筑 幕 墙 GB/T 21086 中的相关规定，撞击能 量最高为 900J，降落高度最高为 2m，试验次数不小于 10 次，同时试件的跨度 及边界条 件必须 与 实际工程相 符。除幕 墙体系 外 的外围护系 统，应提 高耐撞 击 的 性 能要求。外围 护系统的 室内外 两 侧装饰面，尤其是类 似薄抹 灰 做法的外墙 保温饰面 层，还 应 明 确 抗冲击性能要求。外墙板在平面内变形性能指标值 1/100（相当于模块建筑的主 体结构楼层最大弹性层间位移角限值的 3倍）下检测时，不应发生严重破损。DB32/T 3750-2020 14 外墙板与主体结构连接中应注意的主要问题：1 连接节点的设置不应使主体 结构产生集中偏心受力，应使外墙板实现静定受力。承载力极限状 态下，连接节点最 基本的要 求是不 发 生破坏，这 就要求连 接节点 处 的承载力安 全度储备 应满足 外 墙 板 的使用要求。2 连接件除不锈钢 及耐候钢 外，其他钢材 应进行 表面热浸 镀锌 处理、富 锌涂料 处理或采 取 其他有效的防腐防锈措施。5.4.3 模块建 筑的 外墙 外保 温系 统应符 合下 列规 定：1 模块 建筑 的外 墙外 保温 系统一 般在 模块 单元 吊装 完成后 由现 场统 一施 工；2 保温 材料 应与 主体 结构 可靠连 接；3 当采 用保 温装 饰板 时，应结合 建筑 立面 分格 合理 选用装 饰板 规格；4 外墙 外保 温系 统的 设计 与施工 应符 合现 行国 家、地方及 行业 的规 范、标 准 和规程 的相关规定。注 11：保温材料宜采用粘锚结 合的方式固定。由于模块单元的外墙封板是水泥纤维板等板材，与保温钉的锚固力 没有传统 混凝土 墙 体力度强，仅靠保温 钉与模 块 外墙封板的 锚固安全 系数较 低，实 际工程设计时 应特别注 意。当 采 用粘锚 法固 定外墙保 温材料 时，应符合现 行行业标 准外 墙 外 保 温工程技术规程JGJ 144 的有 关规定。说明：1-防水透气膜；2-墙体内外层 封板；3-墙体 填充材料；4-外保温（现场施工）图6 模块 建筑 外墙 外保 温 系统示 意 5.4.4 外门窗 应符 合下 列规 定：1 应采 用在 工厂 生产 的标 准化系 列部 品，并应 采用 带有披 水板 的外 窗配 套系 列部品；2 外门 窗应 与墙 体可 靠连 接，门窗 宜采 用企 口或 预 埋件等 方法 固定，外门 窗 洞口与 门窗框接缝 处的 气密 性能、水 密性能 和保 温性 能不 应低 于外门 窗的 相关 性能；DB32/T 3750-2020 15 3 各类 型的 门窗 的设 计应 符合现 行国 家、地 方及 行 业的规 范、标 准和 规程 的 标准化 设计及其它 的相 关规 定。注 12：本条规定了外围护系 统中外门窗的设计要求：1 因模块建筑外墙 板在工厂 内 加工完成，施工精 度高，且 门 窗洞口四周 均有钢 柱、钢梁，等同于门窗附框，故模 块建筑门 窗不需 要 额外再做标 准化附框。采用 在 工厂生产的 外门窗配 套系列 部 品 可 以有效避免施工误差，提高安装的 精度，保证外围护系统具有良好的气密性能和水密性能要求。2 门窗洞口与外门 窗框接缝 是 节能及防渗 漏的薄 弱环节，接 缝处的气密 性能、水密性能 和 保温性能直接影响到 外围护系统的性能要求，明确此部位的性能是为了提高外围护系统的功能性指标。5.4.5 屋面应 符合 下列 规定：1 屋面 宜采 用整 体现 浇、装配整 体式 钢筋 混凝 土屋 面或装 配整 体式 组合 屋面，屋 面建 筑面层做 法宜 充分 结合 屋面 结构构 造综 合考 虑，其 防 火、防水 和保 温隔 热等 要 求应符 合现 行国家标准 屋 面工 程技 术规 范GB 50345 的有 关规 定。说明：1-防水透气膜；2-墙体内外层 封板；3-外保温（现场施工）；4-女儿墙（现场施工）；5-预制 屋面板；6-现浇 叠合板；7-找平层；8-防水 卷材；9-挤塑板；10-砂浆隔离层；11-混凝土保护层 图7 模块 建筑 屋面 示意 2 设置于屋面的太阳能系 统宜与屋面进行一体化设 计，电气性能应满足国家 现行标准民用建筑 太阳能 热水系 统应用技术 标准GB 50364 和民用 建筑太 阳能光 伏系统应用 技术规范 JGJ 203 的 有关 规定。DB32/T 3750-2020 16 设备与 管线 系统 5.55.5.1 模块建 筑的 设备 与管 线设 计应符 合下 列规 定：1 设备 与管 线宜 与主 体结 构相分 离，并 应方 便检 查、维 修、更换，且 在维 修更 换时不 应影响主 体结 构的 安全；2 各类 设备 与管 线应 综合 设计、合理 选型、准 确定 位、减 少平 面交 叉，合理 使 用 空间；3 设备 与管 线预 留、预 埋 及安装 应满 足结 构专 业相 关要求，不应 在模 块单 元 安装后 剔凿沟、槽、孔 洞等；4 公共功 能的管线、阀门、检修配 件、计量 仪表、电表箱、配电箱、智能化 配线箱等，应设置 在公 共区 域；5 设备 与管 线穿 越楼 板和 墙体时，应 采取 相应 的防 水、防 火、隔声、密 封等 措施，防 火封堵应 满足 现行 国家 标准 建筑 设计 防火 规范 GB50016 的有 关规 定；6 设备与管 线的抗 震设计 应符合现行 国家标 准建 筑机电工程 抗震设 计规范 GB50981的有关 规定。注 13：对模块建筑 设备与管线 设计的要求，作如下说明：2 可以采用包含 BIM 技术在内 的多种技术手段开展三维管线综合设计，对各专业管线在钢构件上预留的套管、开 孔、开槽 位置尺 寸 进行综合及 优化，形 成标准 化 方案，并做 好精细设 计以及 定 位，避免错漏碰缺，降低生产及施工成本，减少现场返工。3 设备与管线应方 便检查、维 修、更换，且在维 修更换时 不 影响主体结 构。竖 向管线宜 集 中 布置于管井中。钢构件上为管线、设备及 其吊挂配件预留的孔洞、沟槽宜选择对构件受力影响最小的部位，当条件受限 无法满足 上述要 求 时，建筑和 结构专业 应采取 相 应的处理措 施。设计 过程中 设 备 专 业应与建筑和结构专业密切沟通，防止遗漏。5 设备管道与钢结构构件上的 预留孔洞空隙处采用不燃柔性材料填充。5.5.2 模块建 筑的 给水 排水 设计 应符合 下列 规定：1 厨房、卫浴，应预 留相 应的给 水、热 水、排 水管 道接口。给水 系统 配水 管 道接口 的型式和设 置位 置应 便于 检修；2 给水 分水 器与 用水 器具 的管道 应采 用装 配式 的管 线及其 配件 连接；给 水分 水 器位置 应便于 检 修；3 敷设 在墙 体或 吊顶 内的 设备管 道应 考虑 防腐 蚀、隔声减 噪和 防结 露等 措施；4 当采 用太 阳能 热水 系统 时，集热 器、储水 罐等 的 布置应 与主 体结 构、外 围 护系统、内装系统 相协 调，并与 主体 结构同 时设 计与 施工；5 排水 管道 应采 用同 层排 水技术；6 应选 用耐 腐蚀、使用 寿 命长、降 噪性 能好、便于 安装及 更换、连接 可靠、密封性 能好的管材、管 件以 及阀 门设 备。注 14：对给水排水设计的要求，作如下说明：1 为便于日后管道 维修更换，给水系统的 给水立 管与部品 配 水管道的接 口宜设 置内螺纹 活 接连接
