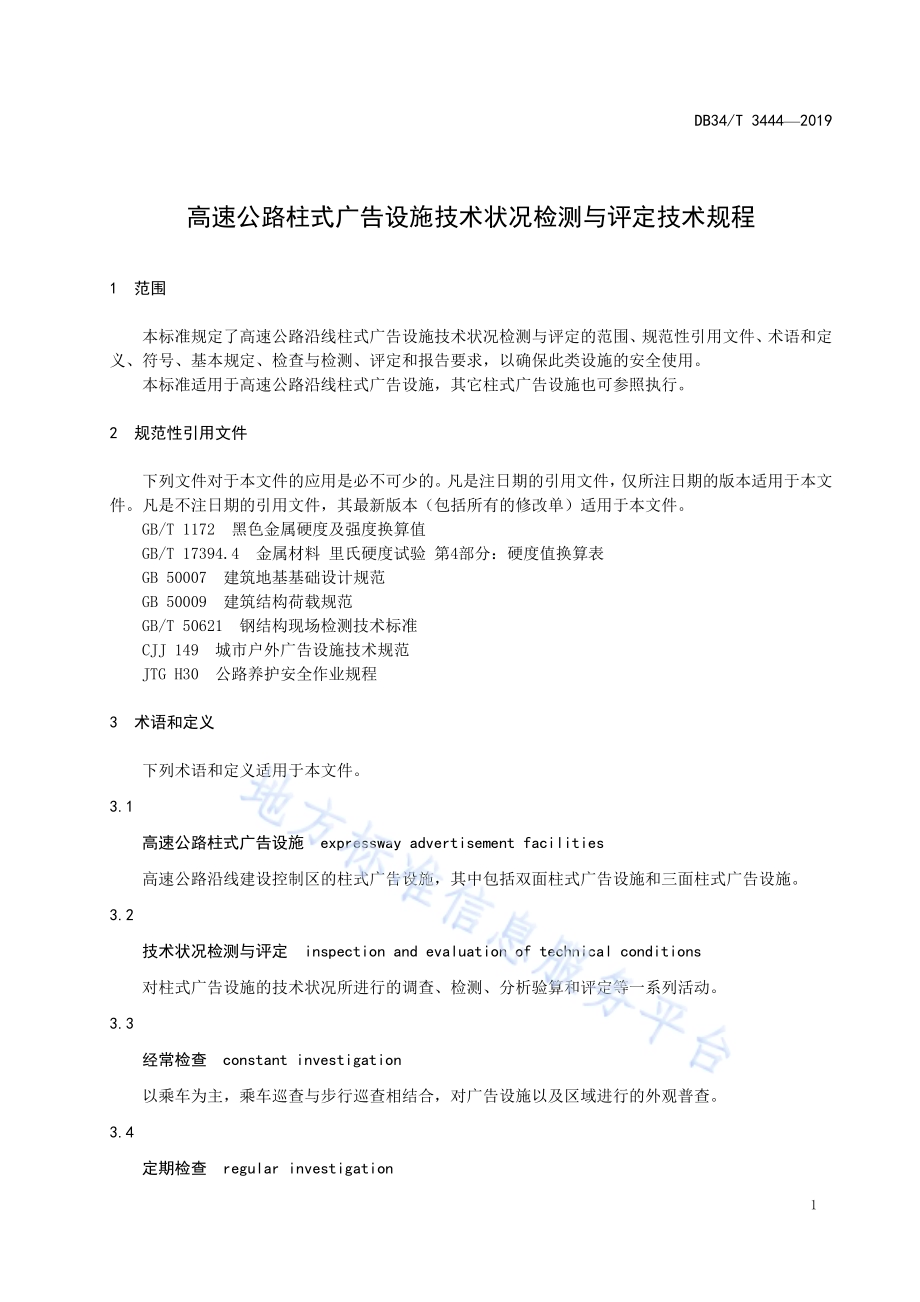

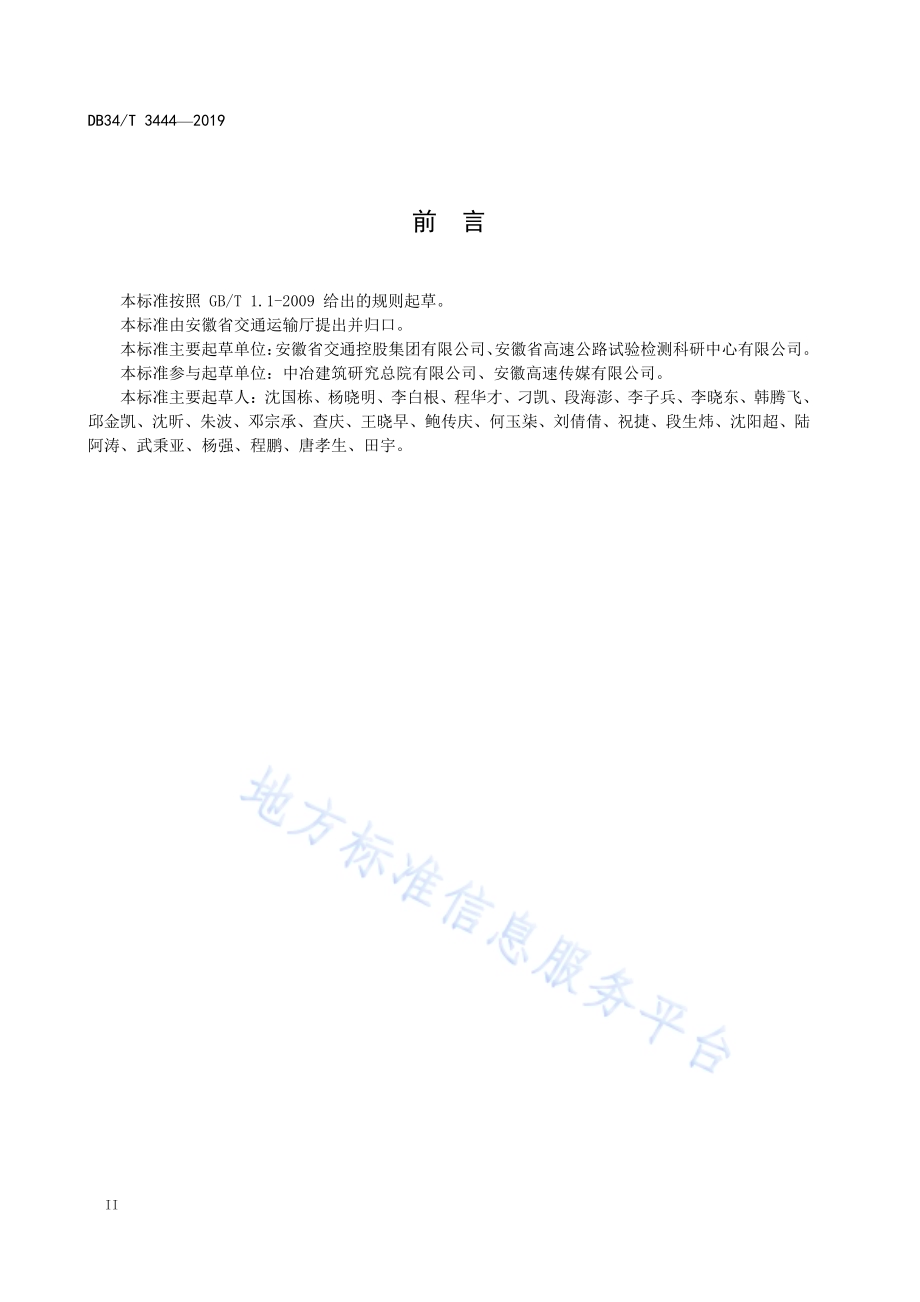

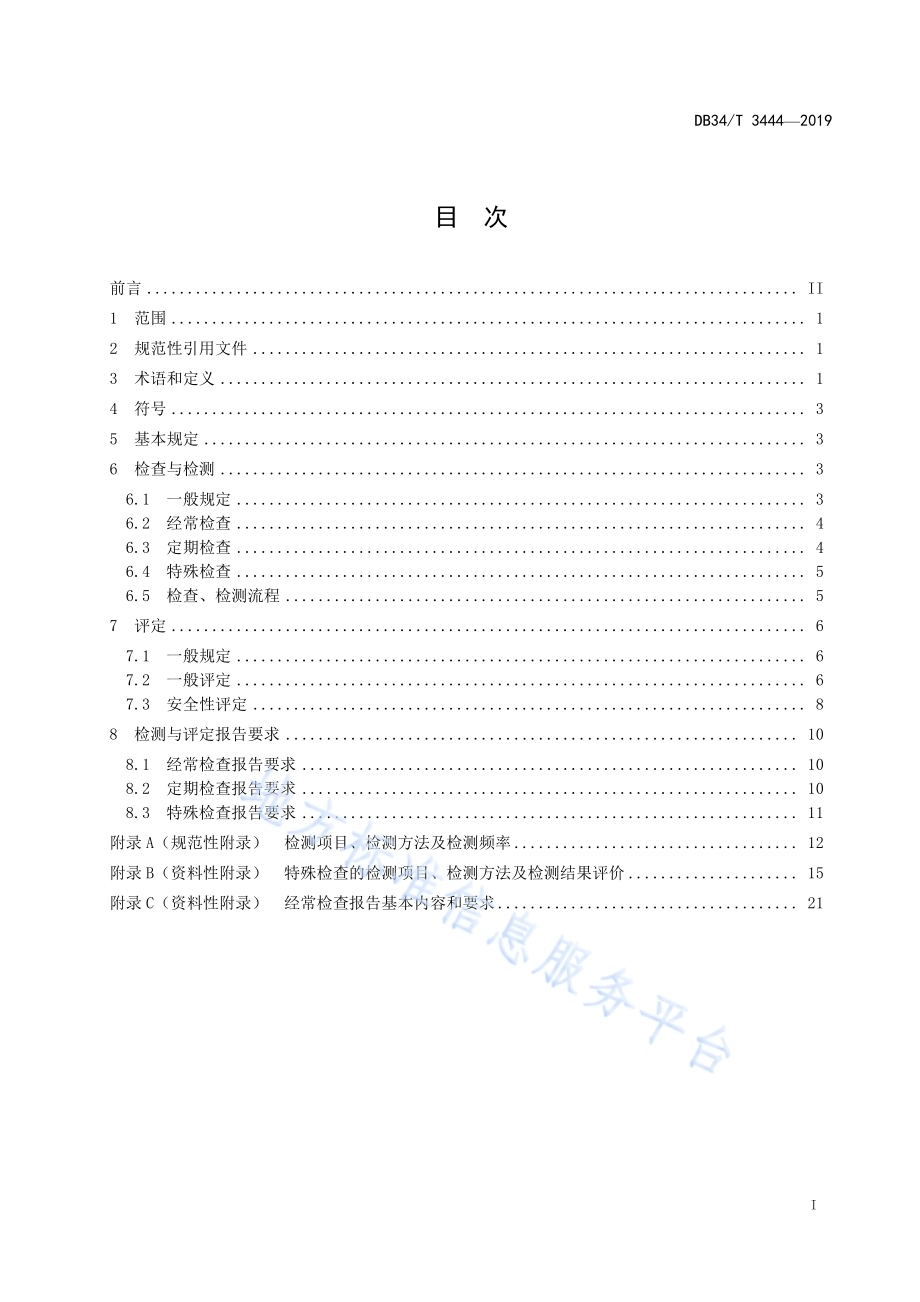

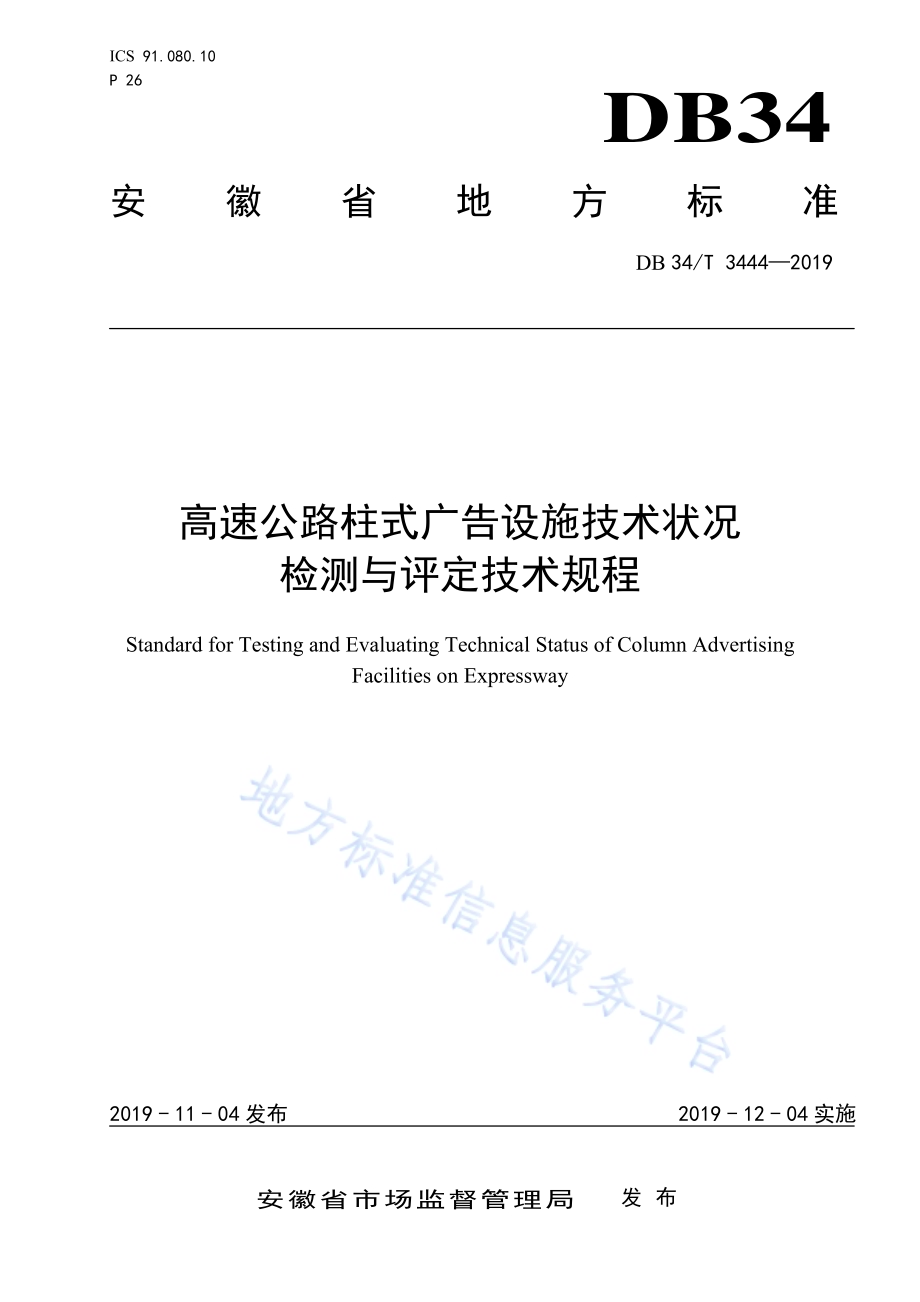

ICS 91.080.10 P 26 DB34 安徽省地方标准 DB 34/T 34442019 高速公路柱式广告设施技术状况 检测与评定技术规程 Standard for Testing and Evaluating Technical Status of Column Advertising Facilities on Expressway 文稿版次选择 2019-11-04发布 2019-12-04实施安徽省市场监督管理局 发布 DB34/T 34442019 I 目 次 前言.II1 范围.12 规范性引用文件.13 术语和定义.14 符号.35 基本规定.36 检查与检测.36.1 一般规定.36.2 经常检查.46.3 定期检查.46.4 特殊检查.56.5 检查、检测流程.57 评定.67.1 一般规定.67.2 一般评定.67.3 安全性评定.88 检测与评定报告要求.108.1 经常检查报告要求.108.2 定期检查报告要求.108.3 特殊检查报告要求.11附录 A（规范性附录）检测项目、检测方法及检测频率.12附录 B（资料性附录）特殊检查的检测项目、检测方法及检测结果评价.15附录 C（资料性附录）经常检查报告基本内容和要求.21 DB34/T 34442019 II 前 言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由安徽省交通运输厅提出并归口。本标准主要起草单位：安徽省交通控股集团有限公司、安徽省高速公路试验检测科研中心有限公司。本标准参与起草单位：中冶建筑研究总院有限公司、安徽高速传媒有限公司。本标准主要起草人：沈国栋、杨晓明、李白根、程华才、刁凯、段海澎、李子兵、李晓东、韩腾飞、邱金凯、沈昕、朱波、邓宗承、查庆、王晓早、鲍传庆、何玉柒、刘倩倩、祝捷、段生炜、沈阳超、陆阿涛、武秉亚、杨强、程鹏、唐孝生、田宇。DB34/T 34442019 1 高速公路柱式广告设施技术状况检测与评定技术规程 1 范围 本标准规定了高速公路沿线柱式广告设施技术状况检测与评定的范围、规范性引用文件、术语和定义、符号、基本规定、检查与检测、评定和报告要求，以确保此类设施的安全使用。本标准适用于高速公路沿线柱式广告设施，其它柱式广告设施也可参照执行。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 1172 黑色金属硬度及强度换算值 GB/T 17394.4 金属材料 里氏硬度试验 第4部分：硬度值换算表 GB 50007 建筑地基基础设计规范 GB 50009 建筑结构荷载规范 GB/T 50621 钢结构现场检测技术标准 CJJ 149 城市户外广告设施技术规范 JTG H30 公路养护安全作业规程 3 术语和定义 下列术语和定义适用于本文件。3.1 高速公路柱式广告设施 expressway advertisement facilities 高速公路沿线建设控制区的柱式广告设施，其中包括双面柱式广告设施和三面柱式广告设施。3.2 技术状况检测与评定 inspection and evaluation of technical conditions 对柱式广告设施的技术状况所进行的调查、检测、分析验算和评定等一系列活动。3.3 经常检查 constant investigation 以乘车为主，乘车巡查与步行巡查相结合，对广告设施以及区域进行的外观普查。3.4 定期检查 regular investigation DB34/T 34442019 2 以目测为主，结合必要的仪器设备，按一定的周期，对广告设施主体结构及周边环境进行全面、详细的检查。3.5 特殊检查 special investigation 因特殊原因，由专业检测机构，采取一定的物理、化学无破损检验手段，对广告设施进行的全面察看、测量、测强和测缺，用以判断构件和结构损坏程度和原因的一种检查类型。特殊检查分为专门检查和应急检查。3.6 一般评定 general evaluation 依据柱式广告设施定期检查资料，通过对检测项目的综合评定，确定柱式广告设施的技术状况等级。3.7 安全性评定 evaluation 依据柱式广告设施定期检查以及特殊检查等资料，结合结构受力分析，评定结构承载能力，确认柱式广告设施的安全性等级。3.8 构件 component 结构系统中进一步细分的基本鉴定单元，一般是指承受各种作用的单个结构构件。3.9 结构系统 structural system 根据检测与评定要求，细分的子单元，对柱式广告设施一般可按地基基础、立柱、箱体划分为三个结构系统。3.10 结构整体 structural integrity 由地基基础、立柱和箱体三个结构系统组成的柱式广告设施结构整体。3.11 主控项目 master control project 在柱式广告设施技术状况的检测与评定工作中，起决定性作用的、必需的检查项目。3.12 非主控项目 Non-master control project 在柱式广告设施技术状况的检测与评定工作中，起非决定性作用的检查项目。DB34/T 34442019 3 4 符号 下列符号适用于本文件。Ri各检测项目缺损状况的评定标度；Wi各检测项目所占的权重系数；Dr广告设施技术状况评分；R结构或构件的抗力；S结构或构件的作用效应；0结构重要性系数。a、b、c、d构件的安全性评定等级；A、B、C、D结构系统的安全性评定等级；一、二、三、四结构整体的安全性评定等级。5 基本规定 5.1 技术状况检测与评定工作应符合本标准以及国家或行业现行技术标准、规范的有关规定。5.2 在检测与评定前，应收集相关技术档案资料，包括设计、施工、监理、交竣工检查以及前期检查等资料，初步分析广告设施目前技术状况，制定本次检查方案及相关注意事项。5.3 检查类型分为经常检查、定期检查和特殊检查。其中，经常检查宜由广告设施养护管理单位自行组织实施。定期检查和特殊检查应委托有资质的专业检测单位实施。5.4 检查对象包括但不限于地基基础、立柱、箱体三个结构系统，同时应对照设计资料，对广告设施所处的周边环境、地形地貌进行观察比较。5.5 检查项目分为主控项目和非主控项目。其中主控项目是必测项目，非主控项目宜根据现场实际情况确定。检测项目、检测内容、检测方法及检测频率详见附录 A.1。5.6 检查作业的安全工作应符合 JTG H30 的要求。6 检查与检测 6.1 一般规定 6.1.1 检查类型 检查类型分为经常检查、定期检查和特殊检查。三种检查的具体内容和要求详见表1。表1 广告设施检查内容和要求 检查类型 检 查 内 容 和 要 求 经常检查 对广告设施范围内各种病害、障碍物、保护区域范围作业、结构明显异常、电器设备运营状况进行日常巡视，便于及时发现不安全因素和设备故障。定期检查 按本标准规定的周期，对广告设施主体结构及周边环境进行定期跟踪的全面详细检查。主要检查各部件的功能是否完善有效，构造是否合理耐用，发现需要大、中修，改善或限制使用的缺损情况，同时检查小修保养情况。DB34/T 34442019 4 表1（续）检查类型 检 查 内 容 和 要 求 特殊 检查 专门检查 对需要进一步判明损坏原因、缺损程度或使用功能的部位，要针对病害进行专门的现场试验、检测、检算与分析等鉴定工作，以便采取有效的养护措施。应急检查 当广告设施遭受地震、风灾、洪水冲刷等自然灾害和事故后，应立即对结构作详细检查。应查明破损状况，采取应急措施，尽快恢复使用功能。6.1.2 检查等级 检查分为五个等级：级：在远处目视检查（含利用望远镜的目视检查）；级：接近检查设施的目视检查；级：接近检查部位的目视检查；级：接近检查部位，除了利用目视外，还采用触摸、敲击、扳动、光学放大镜等方式进行的检查；级：借助专用仪器设备，如全站仪、水准仪、超声波仪、磁粉探伤仪等进行深入的专项检测。6.1.3 检查类型与检查等级对应关系 检查类型与检查等级对应关系见表2。表2 检查类型与检查等级对应关系 检查类型 检查等级 经常检查 级、级 定期检查 级、级 特殊检查 级、级 6.2 经常检查 6.2.1 经常检查宜在白天实施，检查对象为主体外观、周边环境变化，检查内容见表 1。6.2.2 在经常检查过程中，如发现大面积缺损需及时记录和报告，对病害进行拍照并记录位置、性质、数量、程度等。6.2.3 经常检查每年不得少于一次，在雨季持久、季度变化、异常气象环境下宜适当加大检查频率。如遭受地震、风灾、洪水冲刷等自然灾害和事故后，应立即组织一次经常检查。6.3 定期检查 6.3.1 定期检查对象为主体结构的基础、立柱、箱体以及周边环境等，检查内容见表 1，检测项目、方法及频率详见附录 A.1。6.3.2 定期检查过程中应配备如全站仪、水准仪、裂缝观测仪、金属探伤仪器、照相机等仪器设备。6.3.3 在定期检查过程中，应跟踪检测已存病害的发展情况。6.3.4 应根据结构类型、现场情况等确定定期检查项目及内容，并进行技术状况评定。6.3.5 对定期检查中发现的难以判断损坏程度和原因的构件，应提出做特殊检查的建议，对损坏严重、危及安全的广告设施应提出限制乃至中止使用的建议。6.3.6 定期检查一般每两年不少于一次，对于检查后总体结构评为三级或四级、且尚未采取相关维护、加固措施的要求每年不少于一次。DB34/T 34442019 5 6.4 特殊检查 6.4.1 特殊检查对象为主体结构的基础、立柱、箱体以及周边环境等，特殊检查分为专门检查和应急检查，检查内容见表 1。特殊检查的检测项目、方法及频率除满足附录 A.1 要求外，还应满足附录 B 的要求。6.4.2 在下列情况下，应进行专门检查：a)达到设计使用年限拟继续使用时；b)定期检查后总体技术状况评为三类或四类时；c)存在较严重的质量缺陷或者出现较严重的腐蚀、损伤、变形时；d)初始检查发现存在资料不全，无设计图纸，无施工记录等情况时。6.4.3 当广告设施遭受地震、风灾、洪水冲刷等自然灾害或事故后，应立即组织一次应急检查。6.4.4 特殊检查的广告设施应进行结构承载能力的检算。6.5 检查、检测流程 6.5.1 经常检查工作流程见图 1。图1 经常检查工作流程 6.5.2 定期检查工作流程见图 2。图2 定期检查工作流程 DB34/T 34442019 6 6.5.3 特殊检查工作流程见图 3。图3 特殊检查工作流程 7 评定 7.1 一般规定 柱式广告设施评定分为一般评定和安全性评定。7.2 一般评定 7.2.1 柱式广告设施总体技术状况等级评定应采用综合评定与四类等级单项控制指标相结合的方法。综合评定方法如下：综合评定采用下列计算式：.(1)式中：Ri 按表3 方法对各检测项目确定的评定标度（05）；Wi 各检测项目权重（见表4）；Dr 柱式广告牌技术状况评分（0100）。7.2.2 根据缺损程度（大小、多少或轻重）、缺损对结构使用功能的影响程度（无、小、大）和缺损发展变化状况（发展缓慢、发展较快）等三个方面，以累加评分方法对各检测项目缺损状况做出等级评定，缺损状况评定方法详见表 3。DB34/T 34442019 7 表3 检测项目缺损状况标度 Ri评定方法 缺损状况及标度 组合评定标度 缺损程度及标度 程度小 少 轻度 大 多 严重 标 度 0 1 2 缺损对结构使用功能的影响程度 无、不重要 0 0 1 2 小、次要+1 1 2 3 大、重要+2 2 3 4 以上两项评定组合标度 0 1 2 3 4 缺损发展变化状况的修正 发展缓慢 0 1 2 3 4 发展较快+1 1 2 3 4 5 最终项目评定 0 1 2 3 4 5 注1：“0”表示完好状态，或表示没有设置的构造部件，当缺损程度标度为“0”时，不再进行叠加；注2：“5”表示危险状态，或表示原未设置，而调查表明需要补设的部件。7.2.3 根据检测项目对结构整体技术状况评定的重要程度，按照 100 分制的原则，对各检测项目权重所占比例进行分配，详见表 4。表4 检测项目权重 Wi 序号 部件 参数类型 检测项目 权重 1 基础 主控 基础沉降 7 2 地脚螺栓松动 8 3 非主控 外观质量 2 4 混凝土强度 4 5 混凝土碳化深度 1 6 立柱 主控 钢材强度 5 7 钢材厚度 5 8 竖直度 8 9 立柱与基础及箱体连接 8 10 焊缝缺陷 5 11 非主控 外观质量 2 12 锈蚀程度 5 13 外表防腐涂层厚度 2 14 箱体 主控 钢材强度 5 15 钢材厚度 5 16 箱体拼接螺栓 7 17 竖直度 6 18 面板锚固 5 DB34/T 34442019 8 表 4（续）序号 部件 参数类型 检测项目 权重 19 箱体 非主控 锈蚀程度 3 20 外观质量 3 21 连接点焊缝缺陷 3 22 周边环境 非主控 周边环境 1 7.2.4 一般评定的技术状况评定等级 技术状况评定等级分为一类、二类、三类、四类。评定等级分类界限及状态描述见表5，检测项目缺损程度评定指标见附录A.2。表5 技术状况评定等级界限 序号 技术状况评定等级 Dr 分值 技术状况描述 1 一类 90,100 全新状态（或有轻微缺损），功能完好（对结构使用功能无影响）2 二类 75,90）有中等缺损，整体结构尚能正常使用 3 三类 60,75）主要构件有大的缺损，严重影响整体结构使用功能,不能保证正常使用4 四类 0,60）主要构件存在严重缺损，整体结构不能正常使用，处于危险状态 7.2.5 四类等级单项控制指标 在结构整体技术状况评价中，有下列情况之一时，结构整体应直接评定为四类：a)基础冲刷、冲空深度大于 1 m 或冲空面积达 20以上；b)基础不均匀沉降致使基础周边土体开裂；c)立柱倾斜严重，竖直度大于 1/6 立柱直径；d)立柱与基础、立柱与箱体连接出现螺栓松动、脱落大于 3个；e)立柱、箱体横梁出现严重锈蚀，局部钢材有效厚度小于设计值的 1/2；f)立柱焊缝出现开裂。7.3 安全性评定 7.3.1 柱式广告设施的安全性评定，应划分为构件、结构系统、结构整体三个层次进行评定。7.3.2 柱式广告设施安全性评定的等级划分：a)构件（包括构件本身和构件间的连接节点）构件的安全性评级标准：a 级：安全，不必采取措施；b 级：不影响安全，可不采取措施；c 级：影响安全，应采取措施；d 级：已严重影响安全，必须立即采取措施。b)结构系统 结构系统的安全性评级标准：A 级：不影响整体安全，可能有个别次要构件宜采取适当措施；B 级：尚不明显影响整体安全，可能有极少数构件应采取措施；C 级：影响整体安全，应采取措施，且可能有极少数构件必须立即采取措施；DB34/T 34442019 9 D 级：已严重影响整体安全，必须立即采取措施。c)结构整体 一级：不影响整体安全，可能有极少数次要构件宜采取适当措施；二级：尚不明显影响整体安全，可能有极少数构件应采取措施、极个别次要构件必须立即采取措施；三级：影响整体安全，应采取措施，且可能有极少数构件必须立即采取措施；四级：已严重影响整体安全，必须立即采取措施。7.3.3 构件安全性评定 a)柱式广告设施主要为钢构件，钢构件的安全性等级应按承载能力（包括构造和连接）项目评定，并取其中最低等级作为构件的安全性等级。b)承重构件的钢材应符合建造当时钢结构设计规范和相应产品标准的要求，如果构件的使用条件发生改变，还应符合国家现行标准规范的要求，否则，应在确定承载能力和评级时考虑其不利影响。c)柱式广告设施主要构件的承载能力评定是影响其安全性的重要因素之一。柱式广告设施的承载能力计算分析应遵循下列原则：1)柱式广告设施主要构件的承载能力计算方法，应符合国家现行设计标准和现行行业标准的规定。2)柱式广告设施所采用的计算模型，应符合结构的实际受力和构造状况。3)柱式广告设施的荷载作用应按 GB 50009 和 CJJ 149 有关规定取值选用。4)当该结构构件受到不可忽略的地基变形等作用时，应考虑它们产生的附加作用效应。5)材料强度的标准值，应根据构件的实际状况和已获得的检测数据按下列原则取值：当材料的种类和性能符合原设计要求时，可按原设计标准值取值；当材料的种类和性能与原设计不符或材料性能已显著退化时，应根据实测数据按国家现行有关检测技术标准的规定取值。6)结构或构件的几何参数应取实测值，并结合结构实际的变形、施工偏差以及裂缝、缺陷、损伤、腐蚀等影响确定。对柱式广告设施主要构件的承载能力评定，应根据结构构件的抗力 R 和作用效应 S 及结构重要性系数0，按表6 进行等级评定。在确定构件抗力时，应考虑实际的材料性能和结构构造，以及缺陷损伤、腐蚀、变形和偏差的影响。表6 构件承载力评定等级 构件种类 R/0S a b c d 重要构件、连接 1.00 1.00，0.95 0.95，0.90 0.90 次要构件 1.00 1.00，0.92 0.92，0.87 0.87 注：当结构构造和施工质量满足现行规范要求，或虽不满足要求但在确定抗力和荷载作用效应已考虑了这种不利因素时，可按表7中规定评级，否则不应按表7 中数值评级，可根据经验按照对承载能力的影响程度，评为 b 级、c 级或 d 级。7.3.4 结构系统安全性评定 柱式广告设施结构系统的安全性应划分为地基基础、立柱和箱体三部分进行评定：a)地基基础 DB34/T 34442019 10 1)地基基础的安全性评定宜根据地基变形观测资料和现状进行评定，必要时，可按地基基础的承载能力进行评定。2)地基基础的安全性按地基变形观测资料和现状评定时，按下列规定评定等级：A 级：地基变形小于 GB 50007 规定的允许值，沉降速率小于 0.01 mm/d，无沉降裂缝、变形或位移；B 级：地基变形不大于 GB 50007 规定的允许值，沉降速率不大于 0.05 mm/d，半年内的沉降量小于 5 mm，有轻微沉降裂缝出现，但无进一步发展趋势；C 级：地基变形大于 GB 50007 规定的允许值，沉降速率大于 0.05 mm/d，沉降裂缝有进一步发展趋势；D 级：地基变形大于 GB 50007 规定的允许值，沉降速率大于 0.05 mm/d，沉降裂缝发展显著。b)立柱 1)立柱的安全性，应按其承载能力等级、立柱竖直度的检测结果进行确定，并取其中较低的等级作为立柱的安全性评级。2)立柱：当立柱承载能力 R/0S 0.95，R/0S0.90 时，立柱的安全性评定为 C 级。当立柱承载能力R/0S 0.90 时，立柱的安全性评定为 D 级。3)当立柱竖直度1H，立柱的安全性可根据其严重程度确定，评定为 C 级或D 级。c)箱体 1)箱体的安全性，应按横梁和箱体杆件的承载能力等级的评定结果进行确定，并取其中较低的等级作为箱体的安全性评级。2)当横梁承载能力 R/0S 0.95，R/0S0.90 时，箱体的安全性评定为 C 级。当横梁承载能力R/0S 0.90 时，箱体的安全性评定为 D 级。3)当横梁的安全性评定为 a 级或b 级时，箱体的安全性评定可按下列规定确定：A 级：箱体杆件不含 c 级和 d 级，可含 b 级，但含量不多于 25；B 级：箱体杆件不含 d 级，可含 c 级，但含量不应多于 15；C 级：箱体杆件可含 c 级和 d 级；当仅含 c 级时，其含量不应多于 40；当仅含 d级时，其含量不应多于 10；当同时含 c级和 d 级时，c 级含量不应多于 25；d级含量不应多于 3。D 级：箱体杆件 c 级或d级含量多于 C 级的规定数。7.3.5 结构整体安全性评定 柱式广告设施的整体安全性应根据地基基础、立柱和箱体的安全性评定结果按其中较低等级确定。8 检测与评定报告要求 8.1 经常检查报告要求 经常检查报告基本内容和要求见附录C。8.2 定期检查报告要求 定期检查报告应包括下列基本内容和要求：a)工程概况：柱式广告设施地点、建造年代、结构形式、设计参数等；b)检查目的、检查依据及相关资料；DB34/T 34442019 11 c)检查内容、方法、仪器设备；d)检查结果、技术状况评定结果；e)结论和建议。8.3 特殊检查报告要求 特殊检查报告应包括下列基本内容和要求：a)工程概况：柱式广告设施地点、建造年代、结构形式、设计参数等；b)检查目的、检查依据及相关资料；c)检查内容、方法、仪器设备；d)检查结果；e)计算分析结果；f)安全性评定结果；g)结论和建议；h)附件。DB34/T 34442019 12 A A 附 录 A（规范性附录）检测项目、检测方法及检测频率 表A.1 各结构系统对应的检测项目、检测方法及检测频率 序号 结构系统 检测项目 检测方法 测点布设及检测频率 1 基 础 主控 项目 基础沉降 精密水准仪 测点布置于立柱底座板上，牌面方向及其垂直方向，各测 2 处 2 地脚螺栓松动 扭力扳手、目测 地脚螺栓逐个检查 3 非主控项目 外观质量 目测、放大镜、游标卡尺、孔径量规、小铁锤等 全面检查 4 混凝土强度 回弹法测定 每座基础侧面（或顶面）测量 5 个测区，每测区 16 个测点 5 混凝土碳化深度 试剂、混凝土碳化深度测定仪 每座基础侧面（或顶面）测量 3 处 6 立 柱 主控 项目 钢材强度 里氏硬度计 每个构件不应少于 9 个测点 7 钢材厚度 超声测厚仪 每个构件抽取 3 个不同部位进行测量 8 竖直度 竖直度检测仪 每座检查，立柱四个方向各测 1 个点 9 立柱与基础及箱体连接 目测、塞尺等 全面检查 10 焊缝缺陷 焊缝量规、超声探伤仪、磁粉探伤仪 对外观有涂层剥落、锈蚀处进行检测 11 非主控 项目 外观质量 目测、放大镜、游标卡尺、孔径量规、小铁锤等 每座检查，重点检查柱根部、柱与广告牌连接处 12 锈蚀程度 放大镜、小铁锤或目测 每座检查，重点检查连接板与柱连接处 13 外表防腐涂层厚度 涂层测厚仪 每柱检测 5 处，每处检测 3 个测点 14 箱 体 主控 项目 钢材强度 里氏硬度计 每个构件不应少于 9 个测点 15 钢材厚度 超声测厚仪 每个构件抽取 3 个不同部位进行测量 16 箱体拼接螺栓 扭力扳手、目测 逐个检查 17 竖直度 竖直度检测仪 每座检查，牌面四个角各测 1 个点 18 面板锚固 目测、放大镜、小铁锤等 每座检查，随机测 4 个点 19 非主控 项目 锈蚀程度 放大镜、小铁锤或目测 每座检查，重点检查连接板与柱连接处 20 外观质量 目测、放大镜、游标卡尺、孔径量规、小铁锤等 全面检查 21 连接点焊缝缺陷 焊缝量规、超声探伤仪、磁粉探伤仪 对外观有涂层剥落、锈蚀处进行检测 22 设计环境 非主控 项目 周边环境是否变化 目测 每座检查，重点检查基础周边环境、箱体与高压电缆安全距离等 DB34/T 34442019 13 表A.2 检测项目缺损程度评定指标 序号 部件 检测项目 缺损程度（0）缺损程度（1）缺损程度（2）1 基础 主控 基础 沉降 基础无沉降 无不均匀沉降 出现不均匀沉降 2 地脚螺栓松动 无螺栓松动 个别存在松动且不大于 3 个 松动数量大于 3 个 3 非主控 外观 质量 外观完好 局部破损，破损面积小于 10 破损面积大于等于 10 4 混凝土强度 实测强度大于设计强度/实测强度小于设计强度 5 混凝土碳化 深度 无碳化或碳化小于等于 1.0 mm 碳化深度大于 1.0 mm，小于等于 5.0 mm 碳化深度大于 5.0 mm 6 立柱 主控 钢材 强度 实测强度大于设计强度/实测强度小于设计强度 7 钢材 厚度 实测厚度偏差在允许偏差范围内/实测厚度偏差大于允许偏差 8 竖直度 竖直度不大于 0.3H 竖直度小于等于 1H 竖直度大于 1H 9 立柱与基础及箱体 连接 连接完好 连接螺栓个别松动且不大于 3 个；局部涂层脱落、锈蚀，且面积不大于 10；连接螺栓松动数量大于 3个；局部涂层脱落、锈蚀，面积大于 10；10 焊缝 缺陷 无缺陷 局部存在气孔等缺陷，无裂缝 焊缝开裂 11 非主控 外观 质量 外观完好 局部涂层脱落、锈蚀，且面积不大于 10 局部涂层脱落、锈蚀，面积大于 10 12 锈蚀 程度 锈蚀程度不大于 A 级 锈蚀程度不大于 C 级 锈蚀程度达到 D 级 13 外表 防腐涂层厚度 均满足设计要求 局部小于设计值要求且不大于 20 局部小于设计值要求且大于 20 14 箱体 主控 钢材 强度 实测强度大于设计强度/实测强度小于设计强度 15 钢材 厚度 实测厚度偏差在允许偏差范围内/实测厚度偏差大于允许偏差 16 箱体 拼接 螺栓 螺栓无缺失、无松动 个别螺栓缺失、松动且数量不大于 5；无单个杆件脱落 个别螺栓缺失、松动且数量大于 5；存在单个杆件脱落 17 竖直度 立柱垂直 竖直度不大于 0.3H 竖直度大于 0.3H 18 面板 锚固 无铆钉脱落 个别铆钉缺失、松动且数量不大于 5；个别铆钉缺失、松动且数量大于 5；DB34/T 34442019 14 序号 部件 检测项目 缺损程度（0）缺损程度（1）缺损程度（2）无边角松动 边角松动 19 非主控 锈蚀 程度 锈蚀程度不大于 A 级 锈蚀程度不大于 C 级 锈蚀程度达到 D 级 20 外观 质量 整体完好 局部损坏，且面积不大于 3 局部损坏，且面积大于 321 连接点焊缝 缺陷 无缺陷 局部存在气孔等缺陷，无裂缝 焊缝开裂 22 周边环境 非主控 周边 环境 环境无变化 基础 3D 范围内无变化；立柱、箱体 2 倍范围内无影响物存在 基础 3D 范围内存在开挖、土体流失等；或立柱、箱体 2 倍范围内有影响物存在 DB34/T 34442019 15 B B 附 录 B（资料性附录）特殊检查的检测项目、检测方法及检测结果评价 B.1 柱式广告设施钢材强度检测 B.1.1 抽样 钢结构现场检测可采用全数检测或抽样检测。当抽样检测时，其抽样比例应符合 GB/T 50621 的规定。B.1.2 检测设备 里氏硬度计。B.1.3 检测方法 针对柱式广告设施，采用里氏硬度法检测钢材强度。检测步骤如下：a)对构件表面进行打磨，除净构件外表面的涂层或锈蚀层；b)采用里氏硬度计测试构件表面的里氏硬度值。采用里氏硬度计现场检测每个构件，每个构件不应少于 9 个测点。从 9 个里氏硬度值中剔除 2个最大值和 2 个最小值，剩余五个值取平均值作为该构件的里氏硬度值，并依据 GB/T 17394.4 表1 中里氏硬度与维氏硬度的换算关系，结合现场采集的里氏硬度结果得出该构件的维氏硬度值，再依据 GB/T 1172 中维氏硬度与抗拉强度的对应关系得出钢材的抗拉强度值。B.1.4 检测结果的评价 根据所检测钢材抗拉强度值的允许范围，与构件钢材的强度推定值即抗拉强度值作比较以判定其是否符合该型号钢材的强度要求。此方法适用于估算既有钢结构钢材抗拉强度的范围，仅供参考。若对材质有疑义（如锈蚀钢材等影响钢材的力学性能），可采取现场取样的方法进行检测和评价。B.2 柱式广告设施钢材厚度检测 B.2.1 检测设备 对于钢材厚度检测项目所采用的仪器为超声测厚仪。B.2.2 检测方法 B.2.2.1 钢材的厚度应在构件的 3 个不同部位进行测量，取 3 处测试值的平均值作为柱式广告设施钢材厚度的代表值。B.2.2.2 对于受腐蚀后的构件厚度，应将腐蚀层除净、露出金属光泽后再进行测量。B.2.2.3 柱式广告设施钢材厚度的具体检测步骤如下：a)在对钢结构钢材厚度进行检测前，应清除表面油漆层、氧化皮、锈蚀等，并打磨至露出金属光泽；DB34/T 34442019 16 b)检测前应预设声速，并应用随机标准块对仪器进行校准，经校准后方可进行测试；c)将耦合剂涂于被测处，耦合剂可用机油、化学浆糊等。在测量小直径管壁厚度或工作表面较粗糙时，可选用粘度较大的甘油；d)将探头与被测构件耦合即可测量，接触耦合时间宜保持 1 s2 s。在同一位置宜将探头转过90后作二次测量，取二次的平均值作为该部位的代表值。在测量管材厚度时，宜使探头中间的隔声层与管子轴线平行；e)测量仪器使用完毕后，应擦去探头及仪器上的耦合剂和污垢，保持仪器的清洁。B.2.3 检测结果的评价 钢材的厚度偏差应以设计图纸规定的尺寸为基准进行计算；并应符合相应产品标准的规定。B.3 柱式广告设施防腐涂层厚度检测 B.3.1 检测设备 涂层测厚仪。注：使用涂层测厚仪器检测时，应避免电测干扰。B.3.2 检测方法 B.3.2.1 防腐涂层厚度的检测应在涂层干燥后进行。检测时构件的表面不应有结露。B.3.2.2 同一构件应检测 5 处，每处应检测 3 个相距 50 mm 的测点。测点部位的涂层应与钢材附着良好。B.3.2.3 柱式广告设施防腐涂层厚度的具体检测步骤如下：a)确定的检测位置应有代表性，在检测区域内分布宜均匀。检测前应清除测试点表面的防火涂层、灰尘、油垢等；b)检测前对仪器应进行校准。校准宜采用二点校准，经校准后方可测试；c)应使用与被测构件基体金属具有相同性质的标准片对仪器进行校准，也可用待涂覆构件进行校准。检测期间关机再开机后，应对仪器重新校准；d)测试时，测点距构件边缘或内转角处的距离不宜小于 20 mm。探头与测点表面应垂直接触，接触时间宜保持 1 s2 s，读取仪器显示的测量值，对测量值应进行打印或记录。B.3.3 检测结果的评价 B.3.3.1 每处 3 个测点的涂层厚度平均值不应小于设计厚度的 85，同一构件上 15 个测点的涂层厚度平均值不应小于设计厚度。B.3.3.2 当设计对涂层厚度无要求时，涂层干漆膜总厚度：室外应为 150 m，其允许偏差应为-25 m。B.4 柱式广告设施立柱竖直度检测 B.4.1 检测设备 经纬仪或全站仪等。B.4.2 检测方法 DB34/T 34442019 17 B.4.2.1 柱式广告设施的立柱竖直度检测一般采用的测量方法是前方交会法。其基本原理如图B.1 所示。B.4.2.2 分别在 A、B 两点设立测站。在每一个测站，分别在不同标高读取 1、2、3 三个方向角。并测量 A、B 两点之间的距离。则不同标高的中心位置完全确定，据此可计算倾斜方向及倾斜距离的大小。图B.1 立柱竖直度测量方法示意图 B.4.2.3 当测量结构或构件竖直度时，仪器应架设在与倾斜方向成正交的方向线上，且宜距被测目标（12）倍目标高度的位置。B.4.3 检测结果的评价 柱式广告设施的立柱竖直度应符合 CJJ 149 的有关规定。B.5 柱式广告设施表面质量的磁粉检测 B.5.1 检测设备 磁粉探伤装置。B.5.2 检测方法 B.5.2.1 磁粉检测应按照预处理、磁化、施加磁悬液、磁痕观察与记录、后处理等步骤进行。B.5.2.2 预处理应符合下列要求：a)应对试件探伤面进行清理，清除检测区域内试件上的附着物（油漆、油脂、涂料、焊接飞浅、氧化皮等）；在对焊缝进行磁粉检测时，清理区域应由焊缝向两侧母材方向各延伸 20 mm 的范围；b)根据工件表面的状况、试件使用要求，选用油剂载液或水剂载液；c)根据现场条件、灵敏度要求，确定用非荧光磁粉或荧光磁粉；d)根据被测试件的形状、尺寸选定磁化方法。B.5.2.3 磁化应符合下列规定：a)磁化时，磁场方向宜与探测的缺陷方向垂直，与探伤面平行；b)当无法确定缺陷方向或有多个方向的缺陷时，应采用旋转磁场或采用两次不同方向的磁化方法。采用两次不同方向的磁化时，两次磁化方向间应垂直；c)检测时，应先放置灵敏度试片在试件表面，检验磁场强度和方向以及操作方法是否正确；DB34/T 34442019 18 d)用磁轭检测时，应有覆盖区，磁轭每次移动的覆盖部分应在 10 mm20 mm 之间；e)用触头法检测时，每次磁化的长度宜为 75 mm200 mm；检测过程中，应保持触头端干净，触头与被检表面接触良好，电极下宜采用衬垫；f)探伤装置在被检部位放稳后方可接通电源，移去时应先断开电源。B.5.2.4 在施加磁悬液时，可先喷洒一遍磁悬液使被测部位表面湿润，在磁化时再次喷洒磁悬液。磁悬液宜喷洒在行进方向的前方，磁化应一直持续到磁粉施加完成为止，形成的磁痕不应被流动的液体所破坏。B.5.2.5 磁痕观察与记录应按下列要求进行：a)磁痕的观察应在磁悬液施加形成磁痕后立即进行；b)采用非荧光磁粉时，应在能清楚识别磁痕的自然光或灯光下进行观察（观察面亮度应大于 500 lx）；采用荧光磁粉时，应使用符合相关标准规定的黑光灯装置，并应在能识别荧光磁痕的亮度下进行观察（观察面亮度应小于 20 lx）；c)应对磁痕进行分析判断，区分缺陷磁痕和非缺陷磁痕；d)可采用照相、绘图等方法记录缺陷的磁痕。B.5.2.6 检测完成后，应按照下列要求进行后处理：a)被测试件因剩磁而影响使用时，应及时进行退磁；b)对被测部位表面应清除磁粉，并清洗干净，必要时应进行防锈处理。B.5.3 检测结果的评价 B.5.3.1 磁粉检测可允许有线形缺陷和圆形缺陷存在。当缺陷磁痕为裂纹缺陷时，应直接评定为不合格。B.5.3.2 评定为不合格时，应对其进行返修，返修后应进行复检。返修复检部位应在检测报告的检测结果中标明。B.5.3.3 检测后应填写检测记录。B.6 柱式广告设施焊脚尺寸检测 B.6.1 检测设备 焊缝量规。B.6.2 检测方法 用焊缝量规进行检查。角焊缝的焊脚尺寸 K 值由设计或有关技术文件注明，其焊脚尺寸 K 值的偏差应符合表B.1 的规定。表B.1 焊脚尺寸允许偏差 单位：mm 焊接方法 尺寸偏差 K12 K12 埋弧焊+4+5 手工电弧焊及气体保护焊+3+4 注：焊缝外形尺寸经检验超出上述规定时，应进行修磨或按一定工艺进行局部补焊，返修后应符合相应标准的规定。且补焊的焊缝与原焊缝间保持圆滑过渡。DB34/T 34442019 19 B.6.3 检测结果的评价 检测结果与设计结果作比较，判断其偏差是否满足允许偏差要求。B.7 柱式广告设施螺栓孔孔径检测 B.7.1 检测设备 游标卡尺或孔径量规。B.7.2 检测方法 用游标卡尺或孔径量规对螺栓孔孔径进行检查。螺栓孔孔径的允许偏差应符合表B.2 的规定。表B.2 螺栓孔孔径的允许偏差 单位：mm 项目 允许偏差 直径+1.0 0.0 圆度 2.0 垂直度 0.03 t，且不应大于 2.0 B.7.3 检测结果的评价 检测结果与设计结果作比较，判断其偏差是否满足允许偏差要求。B.8 柱式广告设施螺栓孔孔距检测 B.8.1 检测设备 钢尺。B.8.2 检测方法 用钢尺对螺栓孔孔距进行检查。螺栓孔孔距的允许偏差应符合表B.3 的规定。表B.3 螺栓孔孔距允许偏差 单位：mm 螺栓孔孔距范围 500 5011200 12013000 3000 同一组内任意两孔间距离 1.0 1.5 相邻两组的端孔间距离 1.5 2.0 2.5 3.0 注1：在节点中连接板与一根杆件相连的所有螺栓孔为一组；注2：对接接头在拼接板一侧的螺栓孔为一组；注3：在两相邻节点或接头间的螺栓孔为一组，但不包括上述两款所规定的螺栓孔；注4：受弯构件翼缘上的连接螺栓孔，每米长度范围内的螺栓孔为一组。B.8.3 检测结果的评价 DB34/T 34442019 20 检测结果与设计结果作比较，判断其偏差是否满足允许偏差要求。DB34/T 34442019 21 C C 附 录 C（资料性附录）经常检查报告基本内容和要求 表C.1 经常检查报告基本内容和要求 线路名称 线路编号 上下行方向 广告设施 编号 里程位置 结构形式 检查项目 缺损类型 缺损范围 养护建议及措施 基础 立柱 箱体 周边环境 其它 记录人 负责人 检查时间 _
