高效生态日光温室大棚建造技术规程DB15／T 1935—2020.pdf

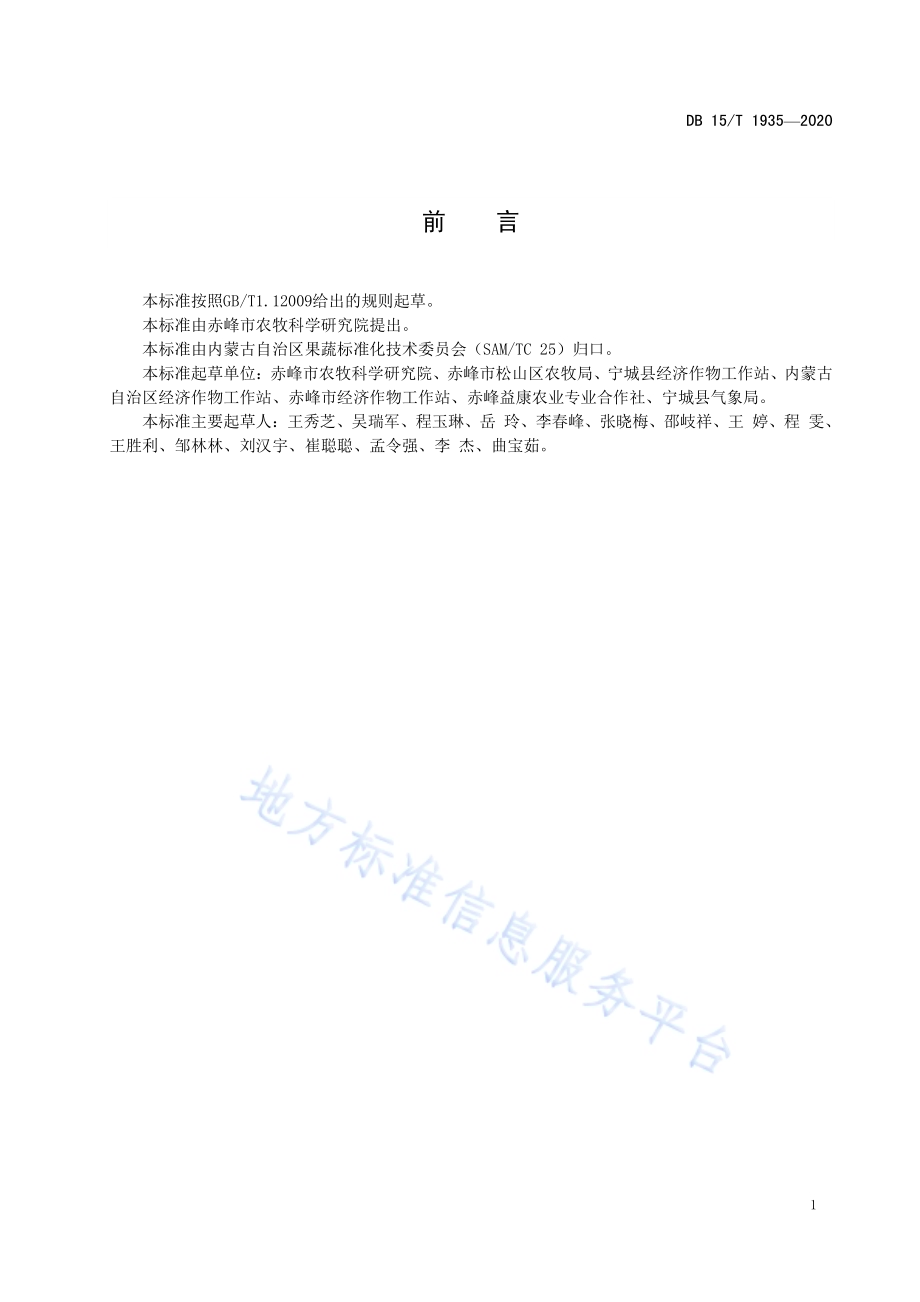

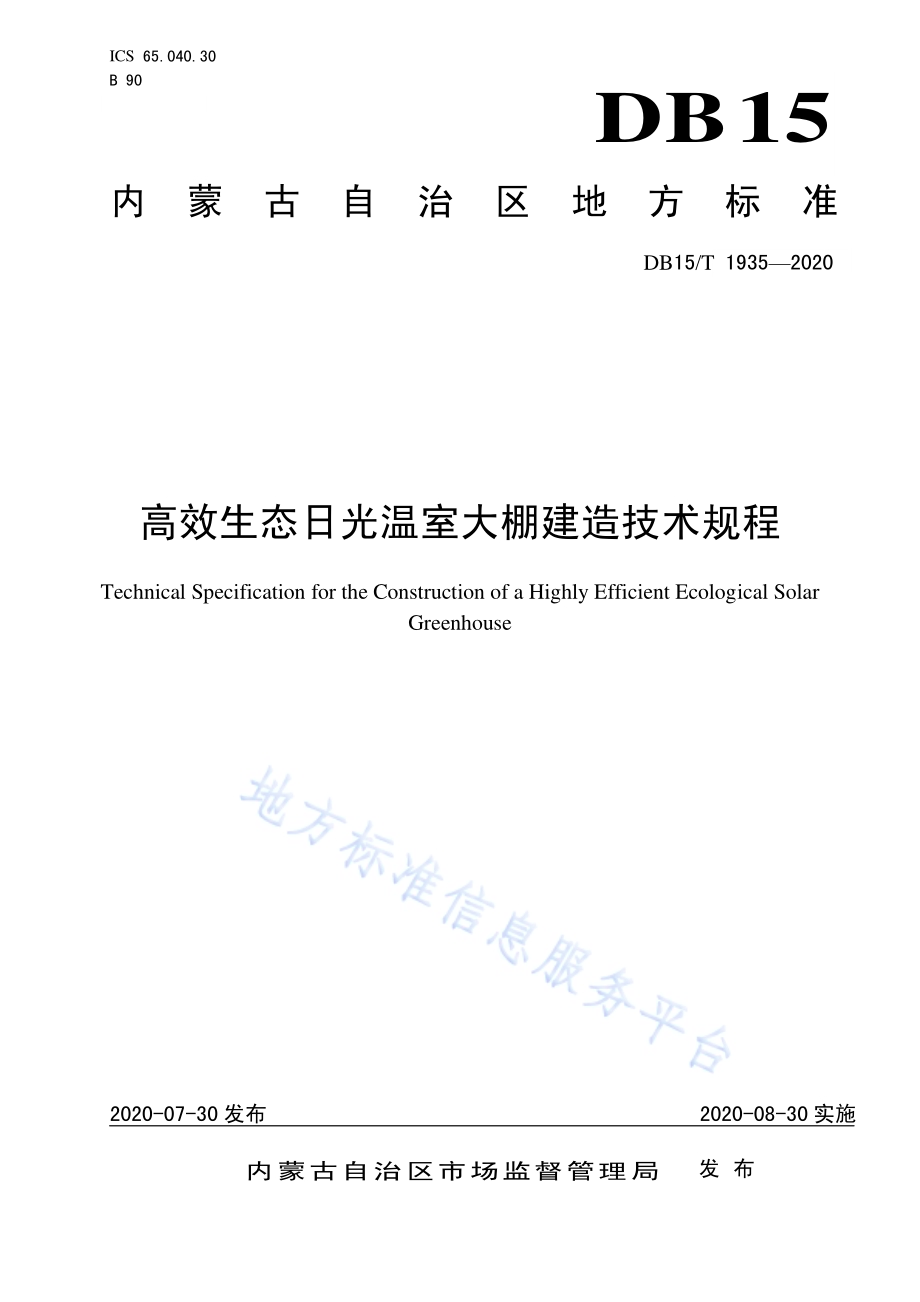

ICS 65.040.30 B 90 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 1935 2020 高效生态 日光温室 大棚建造 技术规程 Technical Specification for the Construction of a Highly Efficient Ecological Solar Greenhouse 2020-07-30 发布 2020-08-30 实施 内 蒙 古 自 治 区 市 场 监 督 管 理 局 发布 DB 15/T 1935 2020 1 前 言 本标准 按照GB/T1.12009 给 出的规 则起 草。本标准 由赤 峰市 农牧 科学 研究院 提出。本标准 由内 蒙古 自治 区果 蔬标准 化技 术委 员会（SAM/TC 25）归 口。本标准 起草 单位：赤 峰市 农牧科 学研 究院、赤 峰市 松山区 农牧 局、宁城 县经 济作物 工作 站、内蒙 古自治区 经济 作物 工作 站、赤峰市 经济 作物 工作 站、赤峰益 康农 业专 业合 作社、宁城 县气 象局。本标准 主要 起草 人：王 秀 芝、吴瑞 军、程 玉琳、岳 玲、李春 峰、张 晓梅、邵 岐祥、王 婷、程 雯、王胜利、邹 林林、刘 汉宇、崔聪 聪、孟令 强、李 杰、曲宝 茹。DB 15/T 1935 2020 2 高效 生态 日光温室 大棚建 造技术规 程 1 范围 本标准 规定 了高 效生 态日 光温室 大棚 术语 和定 义，建设场 地选 择与 规划、结 构设计 与材 料选 择、建造施工 的具 体要 求。本标准 适用 于内 蒙古 北纬 43 以南地 区。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 985 气焊、手 工电 弧 焊及气 体保 护焊 焊缝 坡口 的基本 型式 与尺 寸 GB/T 1499.2 钢 筋混 凝土 用钢第2部 分：热轧 带肋 钢 筋 GB/T 13793 直 缝电 焊钢 管 GB/T 13912 金 属覆 盖层 钢铁制 品热 镀锌 层技 术要 求 GB/T 19165 日 光温 室和 塑 料大棚 结构 与性 能要 求 GB/T 19867 电 弧焊 焊接 工 艺规程 GB/T 21835 焊 接钢 管尺 寸 及单位 长度 重量 GB 50007 建筑 地基 基础 设 计规范 GB 50203 砌体 结构 工程 施 工质量 验收 规范 GB/T 51183 农 业温 室结 构 荷载规 范 3 术 语和 定义 下列术 语和 定义 适用 于本 文件。3.1 高效生 态日 光温 室大 棚 efficient ecology greenhouse 由两侧 山墙、前 后屋 面体、蓄热 土墙 垛、支撑 骨架 及覆盖 材料 组成；整 个温 室分为 南棚、北 棚及 过道三部 分；是 通过 蓄热 土 墙垛吸 收太 阳能 进行 蓄放 热，保持 棚室 内一 定的 温 度水平，满足 蔬菜 等作 物 生长需要 的新 型日 光温 室。3.2 温室底 角 intersection angle of greenhouse DB 15/T 1935 2020 3 温室棚 架南（北）端 与温 室平面 之间 的夹 角。3.3 温室跨 度 span of greenhouse 温室南 北棚 架底 角间 水平 距离。3.4 蓄热土 墙垛 regenerative earth wall 用草泥 制作 的蓄、放 热墙 垛。4 场 地选 择与 规划 4.1 场地 选择 选择地 形开 阔，东、西、南三面 无高 大树 木、建筑 物和山 岗遮 阳，要避 开风 口、风 道、河谷、泄 洪道等；要有 水电 条件，水 质要好，排 灌方 便；周边 空气和 土壤 无污 染；交通 便利。4.2 场地 规划 4.2.1 总则 场地确 定后，规 划温 室方 位和间 距，田间 道路、供电 系统、排灌 系统 和附 属建 筑，绘 制平 面规 划图。4.2.2 温 室方 位 要求座 北朝 南，东 西 延长，依据 地形 地貌 南偏 西5 8。4.2.3 前 后两 排温 室的 间 距 保证冬 至日 中午 前排 温室 不对后 排温 室构 成遮 光。4.2.4 温 室排 列方 式 温室的 长度、排 列方 式，依据地 块大 小确 定温 室群 内温室 的长 度和 排列 方式，田间 道路 的设 置。根据需要 设置 东西、南 北道 路，道 路宽5 m 6 m。4.2.5 附 属设 施 输电线 路应 设在 两列 温室 间道路 两侧，电线 杆不 能 影响温 室采 光，输 电线 不 能影响 车辆 通行。依据项目规 模大 小确 定供水 系 统设计 方案，设 施生产 面 积规模 在6 hm2左 右的应 设 计500 m3以上 的蓄 水池。缓冲房建 在温 室的 东侧 或西 侧山墙 处，建筑 面积 按国 家相关 规定 标准 执行。5 结 构设 计 5.1 总则 符合GB/T 19165、GB 50007、GB 50203、GB/T 51183 的相关 规定。5.2 长度 及跨 度 DB 15/T 1935 2020 4 长度60 m 以上；跨 度14 m 16 m，其 中作 业通 道1.5 m，作业 通道 以南 宽7.5 m8.5 m，作 业通 道以 北宽5 m 6 m。5.3 脊高 脊高4.7 m 5.3 m。5.4 底角 南屋面 底角60 65，北 屋面底 角70 85。5.5 山墙 厚度 墙体砖 墙厚 度0.37 m0.61 m；外贴 苯板 厚度0.1 m（容重18 kg/m 20 kg/m）。山墙 砖墙 平立 面尺寸见图1。图1 15 m 跨度 高效 生态 日 光温室 大棚 山墙 砖墙 平立 面大样 图（单位：mm）5.6 蓄热 土墙 垛 在作业 通道 南侧 建设 蓄热 土墙垛；每 间隔 一个 种植 畦建一 个蓄 热土 墙垛。蓄 热土墙 垛尺 寸见 图2。图2 蓄 热土 墙垛 做法 大样 图（单 位：mm）DB 15/T 1935 2020 5 6 材 料选 择 6.1 棚架、立 柱、卷帘 管 选用钢 管（钢筋）焊 接棚 架。棚 架、立柱、卷 帘管 所用钢 管厚 度、钢材 材质 均应符 合GB/T 21835、GB/T 13793、GB/T 1499.2 的规定 要求。使 用镀 锌钢 管的要 符合GB/T 13912 的 规定要 求。6.2 棚膜 选择强 度高、抗老 化，无 滴、消雾 性能 持久，透 光 率高、薄 膜表 面不 易吸 尘、厚 度不 小于0.1 mm 的农用塑 料薄 膜。6.3 保温 被 选择防 水、保温 性能 好、易卷放 的保 温被，重 量3.0 kg/4.0 kg/。7 建造 7.1 建造 时间 温室地 基等 土建 工程 在早 春冻土 层消 通后 至土 壤封 冻前施 工，其它 工程 在任 何时间 均可 建设。7.2 地下 防寒 在温室 四周 内侧 埋设 深1.0 m、厚0.1 m 的苯 板（容重18 kg/m 20 kg/m）。7.3 山墙 砖墙 建设 按GB 50203-2019 执行，外 贴苯 板。7.4 棚架 焊制 和安 装 7.4.1 棚 架、横梁、立 柱 制作 南屋面 棚架 钢管 长度10.0 m 10.5 m，北屋 面棚 架钢 管 长度9.0 m9.5 m；棚 架上 弦DN15 钢管，下 弦12 mm 螺纹 钢，桁架 10 mm 螺纹 钢，横梁、中 间立 柱DN65钢 管。7.4.2 棚 架焊 制 依据设 计图 制作 棚架 模具、焊制 棚架，符 合GB/T 19867 与GB/T 985 相关 规定。7.4.3 棚 架组 装 棚架间 距0.8 m0.9 m，立 柱间距2.4 m 2.8 m，立柱 位于作 业垄 台轴 线上；立 柱下垫 稳固 墩，立 柱上方设 置DN65 钢 管横 梁，立柱顶 端与 南、北 棚架 纵 向拉筋 用DN20 的 钢管 焊接 斜支撑；棚架 下弦 由纵 向 拉筋固定，南 北棚 架顶 部第 一道拉 筋为DN20 钢管，其 余拉筋 为 12 mm 螺纹 钢（南棚架5道，北 棚架4 道），并固定 在山 墙上；棚 架上 下 弦最大 间距0.2 m，用 10 mm 或12 mm 螺 纹钢 桁架 连接；棚架上 弦与 拉筋 用 12螺纹钢 焊接 支架；棚 架底 脚与构 筑物 预埋 件锚 固。棚架组 装见图3。DB 15/T 1935 2020 6 图3 15 m 跨度 高效 生态 日光温 室大 棚棚 架组 装做 法大样 图（单位：mm）7.4.4 棚 顶通 道 北屋面 顶部 铺设0.5 m宽通 道；用 10 mm 钢筋 间隔0.1 m焊制 拉筋，拉筋 上边 铺设8号钢 丝网，钢丝 网上平铺 毛毡，制 作成 棚顶 通道。7.4.5 卷 帘系 统 选择上 拉式 卷帘。安装上 拉式 卷帘 系统 时紧 贴通道 毛毡 的卷 帘立 管处，用钢丝 绳制 作固 定压 膜线 和保温 被等 覆盖 物的钢丝绳 拉线。棚 顶通 道见图4。图4 棚顶 通道 做法 大样 图（单 位：mm）DB 15/T 1935 2020 7 7.4.6 压 膜槽 安装 距地面1.5 m1.8 m 处安 装 压膜槽。压 膜槽 安装 见图5。图5 压膜 槽安 装位 置图（单位：mm）7.4.7 通 风口 设置 南、北 屋面均 设置 上、下 通风口。上风 口位 于棚脊 南北两 侧，上 风口 风帘宽 度2.5 m 3.0 m；压 膜槽下方 设置 下风 口，下风 口宽1.0 m 1.3 m；棚架 底 部设置 防水 底帘，防 水底 帘高0.5 m。7.4.8 地 锚埋 设 每两个 棚架 之间 埋设 一个 地锚；地锚 位于 棚架 外0.1 m处设 置，深1.0 m。8 放 风系 统、保温 被 8.1 放风 系统 选择手 智一 体模 拟通 风设 备。上 风口 卷绳 管选 择DN20 镀锌 钢管，管 架采 用可 调 式安装，放 风绳、风口夹安 装时 要制 作绳 套；下风口 卷膜 管采 用DN20 镀 锌钢管。8.2 保温 被安 装 保温被 安装 时，先 安装 北 屋面，北 屋面 保温 被顶 部 固定在 棚顶 横管 上；南 屋 面保温 被延 伸覆 盖北 屋面保温 被0.5 m，缝 合在 北 屋面保 温被 上。_
