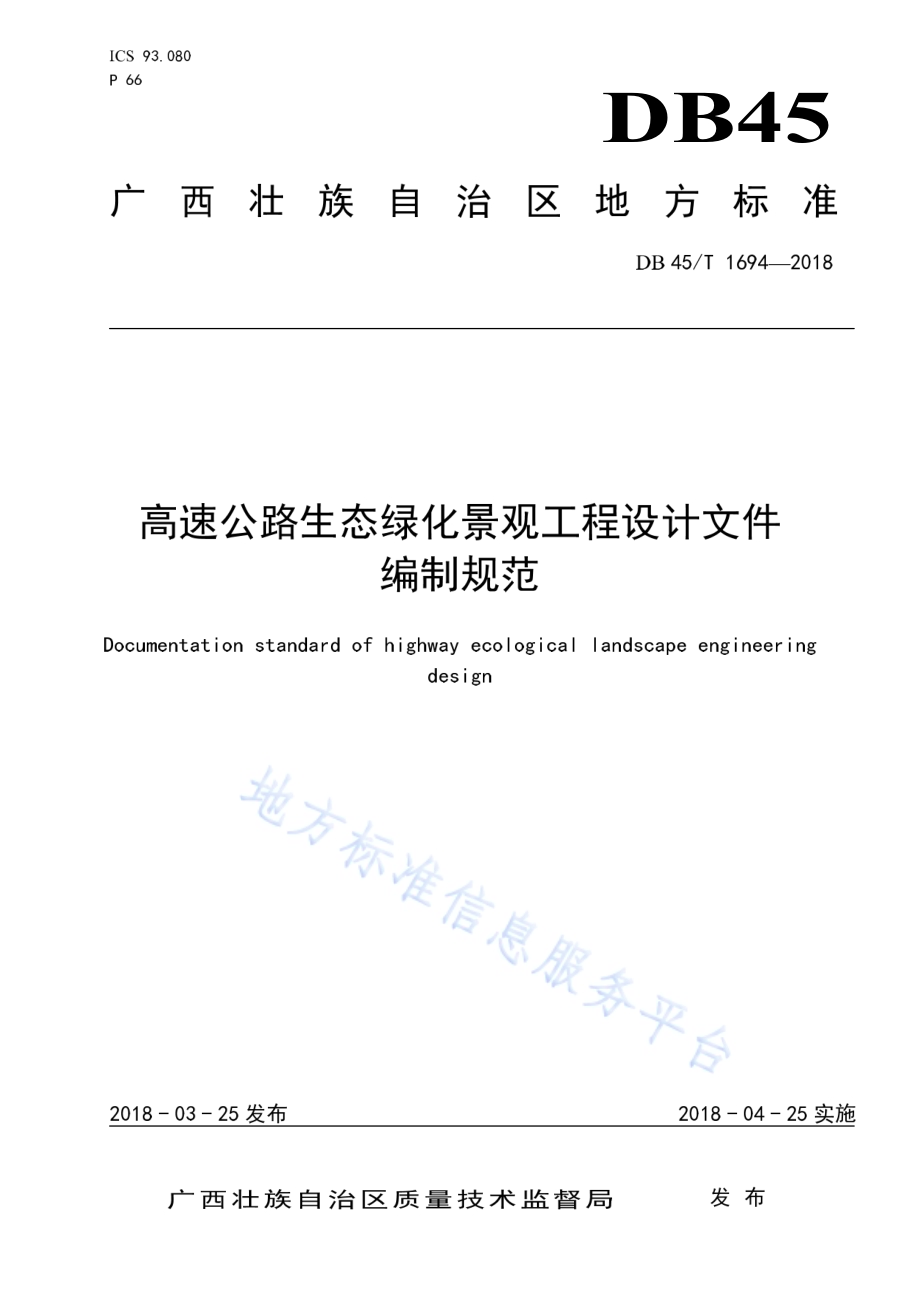

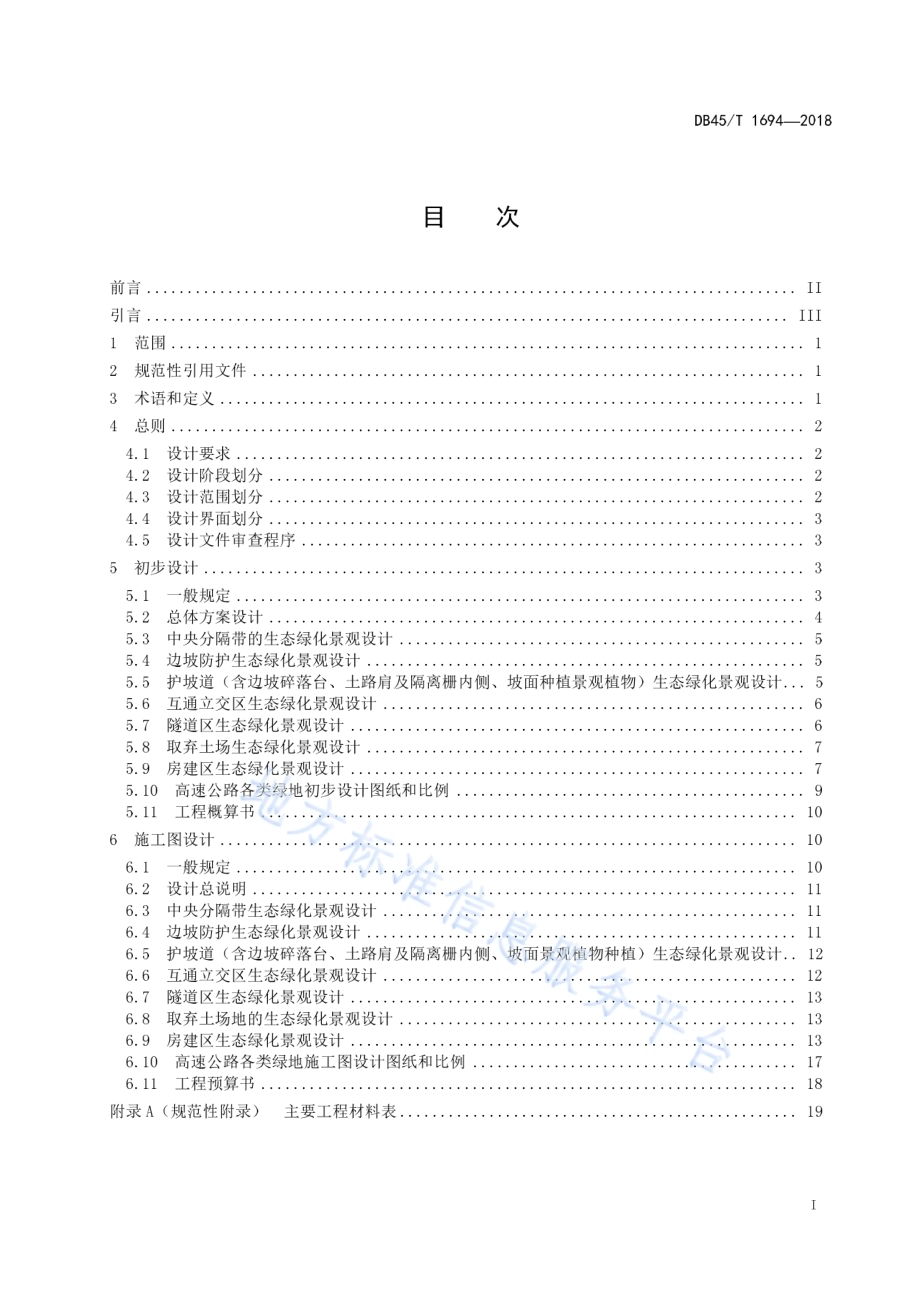

ICS 93.0 80 P 66 DB45 广西壮族自治区地方标准 DB 45/T 1694 2018 高速公路生态绿化景观工程设计文件 编制规范 Documentation standard o f highway ecological l andscape engineering design 2018-03-25 发布 2018-04-25 实施广西壮族自治区质量技术监督局 发布 DB 45/T 1 69 4 20 18 I 目 次 前言.II 引言.II I 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 总则.2 4.1 设计要 求.2 4.2 设计阶 段划分.2 4.3 设计范 围划分.2 4.4 设计界 面划分.3 4.5 设计文 件审查程序.3 5 初步设计.3 5.1 一般规 定.3 5.2 总体方 案设计.4 5.3 中央分隔带的生态绿化景观设计.5 5.4 边坡防 护生态绿化景观设计.5 5.5 护坡道（含边坡碎落台、土路肩及隔离栅内侧、坡面种植景观植物）生态绿化景观设计.5 5.6 互通立 交区生态绿化景观设计.6 5.7 隧道区 生态绿化景观设计.6 5.8 取弃土 场生态绿化景观设计.7 5.9 房建区 生态绿化景观设计.7 5.10 高速 公路各类绿地初步设计图纸和比例.9 5.11 工程 概算书.10 6 施工图设 计.10 6.1 一般规 定.10 6.2 设计总 说明.11 6.3 中央分隔带生态绿化景观设计.11 6.4 边坡防 护生态绿化景观设计.11 6.5 护坡道（含边坡碎落台、土路肩及隔离栅内侧、坡面景观植物种植）生态绿化景观设计.12 6.6 互通立 交区生态绿化景观设计.12 6.7 隧道区 生态绿化景观设计.13 6.8 取弃土 场地的生态绿化景观设计.13 6.9 房建区 生态绿化景观设计.13 6.10 高速 公路各类绿地施工图设计图纸和比例.17 6.11 工程 预算书.18 附录 A（规范 性附录）主要工程材料表.19 DB 45/T 1 69 4 20 18 II 前 言 本标准按照G B/T 1.12 0 09给出的规 则起草。本标准由广西壮族自治区交通运输厅提出。本标准由广西交通运输标准化技术委员会归口。本标准起草单位：广西交通规划勘察设计研究院有限公司。本标准主要起草人：罗洁、张观树、杨晶、廖艳阳、苏炳益、黄文彪、李迎春、赖文忠、苏焕予、朱政敏、陈开群、寇殿良、韦衡、张胜、王红梅、林靖。DB 45/T 1 69 4 20 18 III 引 言 高速公路是 现代交通的 重要手段之 一，随着高 速公路工程 建设的发展,对高速公路 工程的环境 保护 和景观设计 提出了更高 的要求,为了 保证广西高 速公路工程 建设项目生 态绿化景观 设计文件各 阶段的质 量和完整性,结合相关的技术标准、规范、规定，特制定本规范。DB 45/T 1 69 4 20 18 1 高速公路生态绿化景观工程设计文件编制规范 1 范围 本标准规定了高速公路生态绿化景观工程设计文件初步设计、施工图设计两阶段的内容及深度。本标准适用于广西壮族自治区境内新建、改扩建的高速公路用地范围内的生态绿化景观工程设计，其他等级的公路可参照执行。本标准提出的设计文件内容和深度属于基本要求，不影响项目设计合同提出的突出的其他要求。2 规范性引用文件 下列文件 对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 5 01 03 总图制图标 准 GB 5 01 04 建 筑制图统一标准 GB 5 01 6 2 道路工程 制图标准 CJ J/T 67 风景园林 图例图示标准 CJ J/T 7 5 城市道路绿化规划与设计规范 CJ J/T 8 2 城市绿化工程施工及验收规范 CJ J/T 91 园林基本 术语标准 JT/T 6 4 7 公路绿化 设计制图 JT G B0 4 公路环境 保护设计规范 06 SJ 8 05 建 筑场地园林景观设计深度及图样 交公路发200 7 35 8 号 公路工程基本建设项目设计文件编制办法 建质 200 8 21 6 号 建筑工程设计文件编制深度规定 住建部（20 13 年版）市政公 用工程设计文件编制深度规定 3 术语和定义 下列术语和定义适用于本文件。3.1 高速公路生态绿化景观 h ig hwa y ec ol og ica l gr ee ni ng la nd sc ap e 在高速公路用地范围内，种植乔木、灌木、地 被植物、攀缘植物、水生植物等绿色植物和布置园林 景观的总称。3.2 高速公路生态绿化 h igh wa y ec ol ogi ca l gr ee nin g 在高速公路用地范围内，种植乔木、灌木、地被植物、攀缘植物、水生植物等绿色植物的总称。DB 45/T 1 69 4 20 18 2 3.3 高速公路园林景观 h igh wa y ga rd en pa rk a nd La nd sc ap e 在 高速公路房建区、景观 节点 等 一定地 域 内 运用工程技 术和 艺 术手 段，通 过因 地制 宜 地改 造 地 形、整治 水系、栽 种植物、营造 建 筑 和 布置园 路等方 法创作而成 的 优美 的 游憩 境 域。基本可由两 大 类景观 组 成，一类是自 然 的 软 质的 东 西，如 树 木、水 体、和 风、细雨、阳 光、天空，称软 质景观；另 一类是人 工 的 硬 质的 东 西，如铺 地、墙 体、栏杆、园 路、景观 构筑 物等，称 为 硬 质景观。4 总则 4.1 设计要求 4.1.1 应依据 相关的生态绿化景观的标准、规范，进 行高速公路生态绿化景观的初步设计、施工图设 计。既 要 注 重 统筹 设计 也 要 突 出重 点、注 重特 色、经济实 用。设计适 宜 生 长 的植物，适 当 的 布置园 林景 观，发 挥 高速公路生态绿化景观的环境保护 功能 和景观 美 化 功能，又 要有 利 于行 车安全 的 功能。4.1.2 高速公路生态绿化景观设计 作 为公路工程设计的一 部 分，应 按照“因 地制 宜、应 路制 宜、经济 适用、景观 协调、易 于 管养、可 持续 发展”等 原 则，纳入 公路建设总体规 模，同 步设计、同 步施工、同 步 验收。4.2 设计阶段划分 高速公路生态绿化景观工程设计阶段和公路工程基本建设项目设计阶段划分一 致，分初步设计和施 工图设计。对于生态绿化景观要求高的高速公路项目 必 要 时 可 采 用 三 阶段设计，增加 方案设计阶段。需 要方案设计的由 业 主的要求和合 同约 定 来 规定的。4.3 设计范围划分 4.3.1 中央分隔带生态绿化景观设计 在 高速 公路中央分隔带，种植植物 或者在必 要的 节点 位 置布置园 林景观，形成具 有一定 韵律感 的 线 形 景观的设计，起 到 防 眩美 观和引 导视线 的 作 用。中央分隔带 园 林景观的设计 应符 合 J T G B0 4 的规定。4.3.2 边坡防护生态绿化景观设计 边坡植物生态防护设计，防 止水 土 流失 和绿化 美 化 作 用，主要 针 对边坡的植草生态防护 措 施。4.3.3 护坡道（含边坡碎落台、土路肩及隔离栅内侧、坡面种植景观植物）生态绿化景观设计 在 路 堑 边坡碎落台、路 堤 边坡土路肩和隔离栅内侧范围及坡面种植景观植物的生态绿化景观设计。4.3.4 互通立交区生态绿化景观设计 互通立交区起 止桩号 范围内的边坡、分隔带、环 岛 区 域 内的生态绿化景观设计。4.3.5 隧道区生态绿化景观设计 隧道 洞 口、隧道 进 出口 3 0 m 50 m 范 围内分离 式 路基区 域 的中央分隔带和路基边坡的生态绿化景 观设计。DB 45/T 1 69 4 20 18 3 4.3.6 取弃土场生态绿化景观设计 明确取弃土场的分布情况，进行取弃土场地的生态绿化景观设计。4.3.7 房建区生态绿化景观设计 公路房建区（服务区、停车区、观景台、收费站、收费大棚、隧 道 管理中心、养护工区、高速公路 运营管理中心等等房屋建筑区域）是公路景观的重点设计区域，对公路房建区进行生态绿化景观设计。4.4 设计界面划分 4.4.1 路线的中央分隔带、边坡、互通立交区、隧道区、取弃土场等路线主体工程内的生态绿化景观 工程，在主体路基路面工程设计成型后，同步设计。称为路线生态绿化景观工程。4.4.2 房建区的生态绿化景观按照建筑场地园林景观设计要求和房屋建筑设计工程同步设计。称房建 区生态绿化景观工程。4.5 设计文件审查程序 4.5.1 路线生态绿化景观的初步设计、施工图设计与路线土建的初步设计、施工图设计同步进行，宜 对路线生态绿化景观设计进行专项设计审查。4.5.2 房建区生态绿化景观的初步设计、施工图与房屋建筑 的初步设计、施工图设计同步进行，宜对 房建区生态绿化景观设计进行专项设计审查。5 初步设计 5.1 一般规定 5.1.1 设计深度要求应符合但不限于：a)基本确定全线生态绿化景观设计方案，能够满足编制施工图设计文件的需要；b)解决各专业的技术要求，协调与相关专业之间的关系；c)能依据此编制工程概算；d)能满足审查申报的必要文件。5.1.2 设计文件内容包括：a)目录；b)设计说明：设计总说明，各分项设计说明；c)设计图纸：各分项、各专业图表汇编；d)工程概算书。5.1.3 设计文件编排顺序应符合以下要求：a)封面：写明项目名称、编制单位、编制年月；b)扉页：扉页 1 应为编制 单位的咨询设计资质证书，扉页 2 写明编制单位法定代表人、技术总 负责人、项目总负责人和各专业负责人的姓名；c)目录；d)设计说明:编制整条路线的生态绿化景观设计说明；e)设计图纸；图纸、图表应按下列规定编排：f)总平面图在前，放样图、放大图、详图等依次在后；g)各分项工程工程数量表在前，相应的图纸在后；h)工程概算书(单列装订成册)。DB 45/T 1 69 4 20 18 4 5.2 总体方案设计 5.2.1 设计说明 应符 合 但不 限于 以下 要求：a)工程可行性 报告批复 及其他相关 批复 文件，以 及对 批复 文件的执行 情况 说明；b)设计基 础资 料：高速公路路 线 概 况，路 线 总 平 面、立交总 平 面图、隧道、桥梁 分 布情况，边 坡防护 情况、气候条 件、边坡土质、房建区设计位 置 等等工程概 况；房建区 需 建 筑 设计单位提 供 场地内建 筑 有关的设计图纸，如 总 平 面图、建 筑 一 层平 面图、覆 土 厚 度、建 筑 性质、体 形、高度、色彩、透视 图等；c)现 状 概 述：概 述 高速公路区 域 环境和设计场地的自 然条 件、周 边交通 条 件 以 及 周 边公用设施等；d)工程 条 件：简述 工程范围和工程规 模、场地地 形 地 貌、水 体、道路、现 状 建 筑 物、构筑 物和植 物的分 布状况 等；e)现 状 分 析：对项目的区位 条 件、工程范围、自 然 环境 条 件、历史 文化 条 件等 进 行分 析；f)设计 依据：列 出 与 设计有关的 依据 性文件；g)设计 指导思想 和设计 原 则：概 述 设计 指导思想 和设计 遵循 的各项 原 则；h)总体 构思 和 布局：说明设计 理念、设 计 构思、功能 分区和景观分区，概 述 路 线 的生态绿化景 观 的 空间组织 和特 色；i)植物 备选情况 说明：植物 选择应根据 公路 横断 面结 构、构造 物 布局、管 护 条 件、环境 条 件和 植 物的生物 学 特性等，房建区景观特性等等，满足 各分项设计目的的要求。5.2.2 设计图纸 包括：a)地 理 位 置 图：表 示 出路 线在省 级 以上 交通 网络 图中的位 置 和 沿 线 主要 城 镇,标明用地的位 置 和 周 边地区的关 系，图纸比例 不 限；b)现 状 分 析 图：标明路 线 用地边界、周 边道路、现 状 地 形 等高 线、道路、有保 留价值 的植物、建 筑 物和 构筑 物、水 体边 缘线 等；c)总 平 面图：标明路 线 的 走向，和立交、房建区的 布置，标明比例 尺、指 北 针、图例及 注 释；d)功能 分区图：景观结 构功能 分区分 析 图；e)绿化设计图：植物特 色 分 析 图、植物 色彩 分 析 图、植物 花 期 分 析 图等绿化设计图，图纸比例 不 限。需 要 根据 项目 具 体路 线进 行 详细 规划，能指导 各分项的生态绿化景观初步设计；f)其他 能 辅助 总体景观规划方案表 达 的图纸；g)总体方案制图参 考 CJ J/T 6 7 的要求。5.2.3 设计表 格：高速公路生态绿化景观主要技术 经济指 标表 应符 合表 1 的 规定 表1 高速公路生态绿化景观主要技术经济指标表 序号 指标 单位 数量 备注 1 路线长度 km 2 中央分隔带 km 3 边坡防护生态 m 2 4 护坡道 km 5 互通立交区 m 2 6 隧道区 m 2 7 取弃土场 m 2 8 房建区 m 2 可按照不同类型房建区统计 DB 45/T 1 69 4 20 18 5 5.3 中央分隔带的生态绿化景观设计 5.3.1 设计说明应符合但不限于以下要求：a)说明中央分隔带生态绿化景观设计的原则和景观空间组织；b)说明每个方案的植物品种选择和配置模式及应用路段。5.3.2 设计图纸包括：a)总平面图：全线中央分隔带的总平面图；b)功能分区图：中央分隔带生态绿化景观分区分析图，采用植物的景观特性分析；c)绿化设计图：中央分隔带生态绿化景观标准段设计，相对应的平面图、立面图及效果示意图及 应用路段；d)竖向设计图：说明中央分隔带土方工程和种植土设计；e)特殊节点位置的中央分隔带应单独出平面图、立面图及效果示意图。5.3.3 设计表格包括：a)植物工程数量表：植物工程数量统计按公路概算的植物分类来统计，见附录 A；b)土方及种植土（含基肥）工程数量表：说明绿化场地的土方整理和种植土规定，并列出数量。5.4 边坡防护生态绿化景观设计 5.4.1 设计说明应符合但不限于以下要求：a)说明边坡工程防护的相关情况，周边相关植物资源调查情况、地 形、地 质 及 水文、气象资料调 查情况；b)根据边坡的工程防护形式，说明对应的边坡生态防护绿化设计方案。5.4.2 设计图纸包括:a)现状分析图：对全线边坡的类型如路堑岩质边坡、土质边坡和路堤边坡等等工程防护类型进行 分析；b)边坡生态绿化防护图：对边坡绿化进行分类，并根据边坡工程防护类型设计边坡生态绿化防 护 方案，出具边坡生态绿化设计的平面、立面、效果图。包含植物选择、种 子配比、基材配比要 求等等；c)竖向设计图：说明边坡的土方工程和种植土设计；d)特殊边坡的生态绿化景观防护设计应单独出平面、立面、效果图。5.4.3 设计表格包括：a)植物工程数量表：植物工程数量统计按公路概算的植物分类来统计，见附录 A；需 单独给出基 材、种子配方；b)土方及种植土工程（含基肥）数量表：说明绿化场地的土方整理和种植土规定，并列出数量。5.5 护坡道（含边坡碎落台、土路肩及隔离栅内侧、坡面种植景观植物）生态绿化景观设计 5.5.1 设计说明应符合但不限于以下要求：a)说明护坡道的现状情况，根据路线、路 基 情况，在护坡道进行生态绿化景观设计的原则，分段 落、分边坡形式的方案设计；b)每个具体方案植物品种选择和配置模式的设计说明。5.5.2 设计图纸包括:a)现状分析图：对全线护坡道的现状进行分析；b)功能分区图：对全线护坡道的生态绿化景观进行功能分区；DB 45/T 1 69 4 20 18 6 c)绿化设计图：每个 方案的 大样 图：应 绘 制 每个 绿化方案的 平 面图、立面图及相 应 效果 图，并 用 文 字 简 要说明 该 图适用的公路路段，注 明路段的起 迄 桩号。明 确所采 用的绿化植物种类，平 面 图中 应 标 注 植物 栽 植的 株距；d)竖向 设计图：对护坡道 进 行土方和种植土设计；e)特 殊 节点 的护坡道生态绿化景观设计 应 单 独 出 平 面图、立面图、效果 图。5.5.3 设计表 格 包括：a)植物工程 数 量表：植物工程 数 量 统 计按公路概算的植物分类 来统 计，见 附录 A；b)土方及种植土（含基 肥）工程 数 量表：说明绿化场地的土方整 理 和种植土规定。并 列 出 数 量。5.6 互通立交区生态绿化景观设计 5.6.1 设计说明 应符 合 但不 限于 以下 要求：a)明 确 互通立交区的生态绿化景观设计的范围是：立交的起 止桩号 区 域 的分隔带、路基边坡、环 岛 等位 置；b)说明立交规划方案的设计 原 则、设计 构思、植物 选择、植物 配 置、特 色 景观 点 缀 等等设计；c)每个 立交生态绿化景观方案 具 体说明。5.6.2 设计图纸 包括：a)立交场地现 状 图：应 明 确 互通立交的路基边 缘、边 坡 线、排水 沟、跨 线桥、涵 洞 的位 置 及绿化 用地的范围；b)立交场地绿化总 平 面图：标明绿化范围内各种植物的位 置、布置形 态、并 表明主要的 备选 树种、主要植物的 形 态 示 意 等，立交场地绿化 效果 示 意 图；c)竖向 设计图：立交场地土方、地 形 整 理 的要求；d)如 有 局部 环 岛 特 色 设计，应 绘 制 节点放大平 面图、立面图及 效果 示 意 图。5.6.3 设计表 格 包括：a)植物工程 数 量表：植物工程 数 量 统 计按公路概算的植物分类 来统 计，见 附录 A；b)土方及种植土（含基 肥）工程 数 量表：说明绿化场地的土方整 理 和种植土规定，并 列 出 数 量。5.7 隧道区生态绿化景观设计 5.7.1 设计说明 应符 合 但不 限于 以下 要求：a)明 确 隧道区生态绿化景观设计的范围，是隧道 洞 口、隧道 进 出口 30 m 50 m 分离 式 路基区 域 的 中央分隔带、路基边坡；b)说明隧道规划方案的设计 原 则、设计 构思、植物 选择、植物 配 置、特 色 景观 点 缀 等等设计；c)隧道生态绿化景观方案 具 体说明。5.7.2 设计图纸 包括：a)隧道场地现 状 图：应 明 确 隧道口的路基边 缘、边 坡 线、排水 沟、跨 线桥、涵 洞 的位 置 及绿化 用 地的范围；b)隧道场地绿化总 平 面图：标明绿化范围内各种植物的位 置、布置形 态、并 表明主要的 备选 树种、主要植物的 形 态 示 意 等，隧道场地绿化 效果 示 意 图；c)竖向 设计图：隧道区场地土方、地 形 整 理 的要求；d)如 有 局部洞 门 的特 色 设计，应 绘 制 节点放大平 面图、立面图及 效果 示 意 图。如 有 大型 的隧道 装 饰 工程 应 由 业 主单 独 委 托。5.7.3 隧道区生态绿化景观设计表 格 包括：a)植物工程 数 量表：植物工程 数 量 统 计按公路概算的植物分类 来统 计，见 附录 A；b)土方及种植土（含基 肥）工程 数 量表：说明绿化场地的土方整 理 和种植土规定，并 列 出 数 量。DB 45/T 1 69 4 20 18 7 c)如有洞门装饰设计，出具装饰设计工程量。5.8 取弃土场生态绿化景观设计 5.8.1 设计说明应符合但不限于以下要求：a)明确取弃土场的分布情况；b)说明取弃土场地规划方案的设计原则、设计构思、植物 选择、植物 配置、特 色景观点缀等设计；c)取弃土场地生态绿化景观方案具体说明及应用路段。5.8.2 设计图纸包括：a)每个方案的大样图：给出取弃土场地的生态绿化景观设计的平面图、立面图及效果示意图。并 用文字简要说明该图适用的公路路段，注明路段的起迄桩号。明 确所采用的绿化植物种类，平 面图中应标注植物栽植的株距，必要时出具效果图；b)竖向设计图：取弃土场地土方、地形整理的要求；c)特殊节点取弃土场的生态绿化景观设计应单独出图，应绘制节点放大平面图、立面图及效果示 意图。5.8.3 设计表格包括：a)植物工程数量表：植物工程数量统计按公路概算的植物分类来统计，见附录 A；b)土方及种植土（含基肥）工程数量表：说明绿化场地的土方整理和种植土规定，并列出数量。5.9 房建区生态绿化景观设计 5.9.1 设计说明应符合但不限于以下要求：a)设计依据及基础资料；b)场地概述；c)现状分析；d)设计依据；e)设计指导思想与原则；f)总体构思和布局，功能分区；g)专项设计说明。h)技术经济指标应符合表 2 的规定（也 可放在总平面图纸上）：表2 房建区主要技术经济指标 项目 用地面积/ha 百分比（）备注 建筑场地用地总面积 100 道路用地面积 园林景观总面积 绿化种植总面积 铺装总面积 景观建筑总面积 景观水体总面积 绿地绿（）注：表中所列项目可随工程内容增减。5.9.2 设计图纸包括：a)场地现状图包括：DB 45/T 1 69 4 20 18 8 1)常 用比例 1:50 0 1:1 00 0；2)原 有地 形、地物、植物 状 态；3)原 有 水系、范围、走向；4)原 有 古 树、名木、文物的位 置、保护范围；5)需 要保护的其他地物。b)总 平 面图 包括：1)常 用比例 1:50 0 1:1 00 0；2)标明用地边界、周 边道路、出 入 口位 置 等场地 外 部 关 系；3)表 示 设计总体 布局 和 空间 关 系；4)表 示 设计地 形 等高 线、设计植物分 布、各 类 水 体的边 缘线，设 计 园 路，各类建 筑 物，构筑 物，停车 场位 置 及范围等；5)重 点园 林 小品 方案图；6)比例 尺、指 北 针、注 明设计的 空间 内容的 名称。7)房建区 在 景观总 平确 定 后，根据 项目 需 要 进 行 大型 的景观建 筑 物、雕塑、夜 景 灯 光 照明等 等设 置专 项设计（此 项设计一般 需 要 业 主 另 行委 托 设计，不 含 在 高速公路的生态绿化景观 设计中）。c)功能 分区图 包括：1)常 用比例 1:50 0 1:1 00 0；2)在 总 平 面图基 础上突 出标明各类 功能 分区，如供 观 赏 的主要景 点、供 休闲 的各类场地，及 各 功能 分区 联 系 的道路 系统。d)竖向 图 包括：1)标明设计地 形 等高 线与原 地 形 等高 线；标明主要 控 制 点 高程；2)反映 地 形 变 化的设计等高 线、标 高 点（套 用 在 现 状 地 形 图 上），主要建 筑 物前、道路广场 的标高；3)用地内 水 体的 最 高 水 位和 常 最 低 水 位及 常 年水 位标高；4)山石、挡 土 墙、陡 坡、台阶、步道的标高；5)必 要的地 形 剖 面，应 有现 状 剖 面、规划地 形 剖 面及标高。e)种植设计总 平 面 包括：1)常 用比例 1:50 0 1:1 00 0；2)种植设计范围；3)植物分 析 图：植物特 色 分 析 图、植物 色彩 分 析 图、植物 花 期 分 析 图等景观规划图；主要 观 赏 植物 形 态（给出 示 意 图 片）；4)种植范围内的 乔木、灌木、草 坪 的位 置、布置形 态，并 标明主要树种 名称、种类；5)种植范围内的 花 境、绿 篱、花坛、花池 等位 置 和范围；6)选 用的树 木 图例 应简 明 易 懂。f)重要景 点（节点）设计图：重要景 点（节点）设计图、透视 图、鸟瞰 图等；g)景观标 识小品 设施及 灯 具 设计：主要 指简 单的 园 林景观 小品（花池、花坛、小 型 亭、廊、座椅、标 志、景 墙 等景观 小品）示 意 图和 布置点；标 识小品 设施及 灯 具 的 平 面、立面、剖 面 或 效果 图 文 字 说明；h)景观建 筑构筑 物方案设计，能 说明设计 意 图的设计图、透视 图、效果 图；i)景观 电 气 设计图；j)景观给 水排水 设计图纸；DB 45/T 1 69 4 20 18 9 k)设计图纸的增减应满足：各分项工程、各专业工程的图纸，应按照图纸内容的主次关系、逻辑关系，有 序 排列。根据房建区规模大小和定位的设计需要，可增减图纸；图纸要说明设计方 案 意图及其有助于方案的表达。5.9.3 房建区生态绿化景观设计表格：按工程内容进行分类、分项估算，见附录。5.1 0 高速公路各类绿地初步设计图纸和比例 5.10.1 高速公路各类绿地初步设计图纸应符合表 3 的 规定。表3 高速公路各类绿地初步设计阶段图纸 序 号 类型 区域 图 用地 范围 图 现状 分析 图 总平 面图 景观 分区 图 竖 向 设 计 图 景观建 筑、小 品布置 图 交通 分析 图 绿化 设计 图 管 线 设 计 图 重点景 观节点 平面、立面、效果图 总体 鸟瞰 效果 图 1 道路景观总体 规划 2 中央分隔带 3 边坡生态防护 4 护坡道 5 互通立交区 6 隧道区 7 取弃土场 8 房建区 10 其他绿地 注：应单独出图，可出图，可合并出图，不需要出图 5.10.2 高速公路各类绿地初步设计图纸常用比例应符合表 4 的规 定。表4 高速公路各类绿地初步设计图纸常用比例 图纸名称 常用比例 可选用比例 总平图（道路）1:50 000 1:20 000 中央分隔带平面、立面标准图 1:50，1:100，1:200 边坡生态防护平面、立面标准图 1:50，1:100，1:200 护坡道平面、立面标准图 1:50，1:100，1:200 互通立交总平图 1:1 000，1:2 0 00 1:500 隧道总平图 1:1 000，1:2 0 00 1:500 取弃土场平面、立面标准图 1:50，1:100，1:200 房建区总平图 1:1 000，1:2 0 00 1:500 房建区绿化种植总平图 1:1 000，1:50 0 1:300 园林设施、电气、给排水 1:500，1:1 000 1:300 景观建筑、小品等布置图 1:500，1:200 1:100,1:50 DB 45/T 1 69 4 20 18 10 5.1 1 工程概算书 5.11.1 设计概算文件由 封 面、扉页、概 算 编 制说明、总概算书及各单项工程概算书等 组成，可 单 列成 册。封 面 应 有项目 名称、编 制单位、编 制 日期 等内容。扉页 有项目 名称、编 制单位、项目 负责 人和主要 编 制人及 校 对人员的 署 名。并 根据 国家 有关规定 加 盖 编 制人 注册 章。5.11.2 概算 编 制说明 应包 含 如下 内容：a)工程概 况：包括 建设规 模 和建设范围；b)编 制 依据：批 准的建设项目可行性研究 报告 及其他有关文件；现行的各类 国家 有关工程建设和 造 价 管理 的 法律法 规和方 针 政 策；能满足编 制设计概算的各 专业 设计文件；c)使 用的定 额 和各项 费 率、费 用取定的 依据，主要材料 价格 的 依据；d)工程总 投 资 及各 部 分 费 用的 构成；e)工程建设其他 费 用及预 备费 取定的 依据；f)列 出 在 初步设计文件审 批时，需解决 和 确 定的 问题。5.11.3 总概算书：a)建设项目总概算由建 安 工程 费、工程建设其他 费 用及预 备费 用等 三部 分 组成；b)建 安 工程 费 由各单项工程的 费 用 组成；c)工程建设其他 费 用及预 备费 用按主 管部 门 文件规定 编 制，可 以 参 考 业 主提 供 的 资 料；d)房建区按工 程内容 进 行分类、分项 估 算。6 施工图设计 6.1 一般规定 6.1.1 设计深度 应满足以下 要求：a)满足编 制施工 招 标 需 要，确 定生态绿化景观的位 置、类 型、数 量，绘 制 布置 图和 详细 设计图；b)解决 各 专业 的技术要求，协调与 相关 专业 之 间 的关 系；c)能依据此编 制工程预算；d)能满足申报 审 批 的 必 要文件。6.1.2 设计文件内容 应包 含：a)目录；b)设计说明：设计总说明，各分项设计说明；c)设计图纸：各分项、各 专业 图表 汇编；d)工程预算书。6.1.3 设计文件 编排应符 合 以下顺 序：a)封 面：写 明项目 名称、编 制单位、编 制 年月；b)扉页：扉页 1 应 为 编 制单位的 咨询 设计 资 质证书，扉页 2 写 明 编 制单位 法 定代表人、技术总 负 责 人、项目总 负责 人和各 专业负责 人的 姓名；c)目录：按设计 专业排列；d)设计说 明：编 制整 条 路 线 的生态绿化景观设计说明，房建区可 根据 工程 情况 单 独 成册，单 独 设计说明。设计说明的内容 以 诠释 设计 意 图、提出施工要求为主；e)设计图纸：按各分项、各 专业 设计 汇编；f)施工 详 图：按设计 专业汇编，也 可 并 入 设计图纸；g)套 用图纸和通用图：按设计 专业汇编，也 可 并 入 设计图纸；h)工程预算书(单 列装订成册)。DB 45/T 1 69 4 20 18 11 6.2 设计总说明 6.2.1 执行上阶段批复说明：项目初步设计批复情况，景观设计方案批复意见和审查意见执行情况。6.2.2 公路工程及设施与沿线自然环境的协调情况和采取的措施。6.2.3 生态绿化景观设计的理念、原则和表现手法。6.2.4 简述各个分项工程方案的批复情况。6.2.5 植物配置说明：确定植物品种、规格，配置模式，说明采用植物的特性。6.2.6 确定园林景观的形式、采用的材质情况说明。6.2.7 施工技术说明：分析主要场地自然条件，说明对应对策，施工中的环境保护措施及注意事项，参照 CT T/T8 2 的要求，结 合公路 实际情况，制定绿化景观工程施工技术要求及注意事项，苗木质量控 制 及栽植要求等说明。6.2.8 养护技术说明：园林绿化保养工作的好坏直接影响了苗木的生长，进而影响了日后的园林绿化 效果，要求正确参照 CTT/T 82 的 要 求和 公 路 实际情况，结合项目当地的相关绿化景观养护规范要求，制定出详细的养护技术指南说明，根据高速公路绿化地点的重要程度及植物的种类将养护管理分等级养 护说明。6.3 中央分隔带生态绿化景观设计 6.3.1 设计说明应符合但不限于以下要求：a)说明中央分隔带生态绿化景观设计的原则和景观空间组织；b)说明每个方案的植物品种选择和配置模式。6.3.2 设计图纸包括：a)总平面图：全线中央分隔带的总平面图；b)功能分区图：中央分隔带生态绿化景观分区分析图，采用植物的景观特性分析；c)竖向设计图：说明中央分隔带土方工程和种植土设计；d)绿化设计图：中央分隔带生态绿化景观标准段设计，对应的乔木、灌木平面图，并用文字简 要 说明该图适用的公路路段，注明路段的起止桩号。植物立面控制图应标注植物的高度；e)特殊节点位置的中央分隔带应单独出平面图、立面图。6.3.3 设计表格包括：a)植物工程数量表：植物工程数量统计按公路预算的植物分类来统计，见附录 A；b)土方及种植土（含基肥）工程数量表：说明绿化场地的土方整理和种植土规定，并列出数量。6.4 边坡防护生态绿化景观设计 6.4.1 设计说明应符合但不限于以下要求：a)说明边坡工程防护的相关情况，周边相关植物资源调查情况、地 形、地 质 及 水文、气象资料调 查情况；b)根据边坡的工程防护形式，说明相应边坡的生态绿化防护方案。6.4.2 设计图纸包括：a)边坡生态绿化防护图：对边坡绿化进行分类，并根据边坡类型设计各种边坡生态绿化景观防护 设计方案，出具边坡生态恢复设计的平面图、立面图，包含植物选择、种 子配比、基材要求等 等。应绘制边坡植物防护设计的法向投影图及相应的剖面图；b)竖向设计图：说明边坡的土方工程和种植土设计；c)特殊边坡生态绿化景观防护设计应单独出平面图、立面图。6.4.3 设计表格包括：DB 45/T 1 69 4 20 18 12 a)植物工程 数 量表：植物工程 数 量 统 计按公路预算的植物分类 来统 计，见 附录 A，需 单 独 给出基 材、种 子配 方；b)土方及种植土工程（含基 肥）数 量表：说明绿化场地的土方整 理 和种植土规定，并 列 出 数 量。6.5 护坡道（含边坡碎落台、土路肩及隔离栅内侧、坡面景观植物种植）生态绿化景观设计 6.5.1 设计说明 应符 合 但不 限于 以下 要求：a)说明护坡道的现 状情况，根据 路 线、路 基 情况，在 护坡道 进 行生态绿化景观设计的 原 则，分段 落、分边坡 形式 的方案设计；b)每个 具 体方案植物 品 种 选择 和 配 置模式 的设计说明。6.5.2 设计图纸 包括：a)功能 分区图：对 全线 护坡道生态绿化景观 进 行 功能 分区；b)绿化设计图：每个 方案的 大样 图：应 绘 制 每个 绿化方案的 平 面图、立面图，并 用文 字 简 要说 明 该 图适用的公路路段，注 明路段的起 止桩号。明 确所采 用的绿化植物种类，平 面图中 应 标 注 植 物 栽 植的 株距；c)竖向 设计图：对护坡道 进 行土方和种植土设计；d)特 殊 节点 的生态绿化景观设计 应 单 独 出 平 面图、立面图。6.5.3 设计表 格 包括：a)植物工程 数 量表：植物工程 数 量 统 计按公路预算的植物分类 来统 计，见 附录 A；b)土方及种植土（含基 肥）工程 数 量表：说明绿化场地的土方整 理 和种植土规定，并 列 出 数 量。6.6 互通立交区生态绿化景观设计 6.6.1 设计说明 应符 合 但不 限于 以下 要求：a)明 确 互通立交区生态绿化景观设计范围是：立交的起 止桩号 区 域 的路基边坡、中央分隔带及环 岛 等位 置；b)说明立交规划方案的设计 原 则、设计 构思、植物 选择、植物 配 置、特 色 景观 点 缀 等等设计；c)每个 立交生态绿化景观方案 具 体说明。6.6.2 设计图纸 包括：a)立交场地现 状 图：应 明 确 互通立交的路基边 缘、边 坡 线、排水 沟、跨 线桥、涵 洞 的位 置 及绿化 用地的范围；b)立交场地绿化总 平 面图：标明绿化范围内各种植物的位 置、布置形 态、并 表明主要的 备选 树种、主要植物的 形 态 示 意 等，总 平 面图 应 随图附有绿化工程 数 量表，其中 包 含 编号、中 文 名、学名、图例、规 格、数 量、备注 等分项内容；c)竖向 设计图：立交场地土方、地 形 整 理 的要求；d)互通立交绿化施工 放线 图 宜以 立交的中 心桩号 处 或 各绿化区 域 内 较 明 显 的 构造 物为 放样 基 点，并绘 制 坐 标方 格网 作 为施工 放线 的 依据；e)植物种植工程的施工 放线 图 宜采 用中 心 有 圆 心或 小十字 线 的 圆圈 表 示不同 植物，并 用 细实线 将 较集 中的 同 种植物 连接 起 来，种植 点 连 线 末端 标明植物的 名称 及 数 量；f)成 片 栽 植的 同 种 乔木、成 丛 栽 植的 同 种 灌木 可用种植范围 轮廓 线 表 示，并 注 明植物的种类、数 量、种植 形式 及 密 度等种植 点 连 线、植物 名称；g)如 有 局部 环 岛 特 色 设计，应 绘 制 节点放大平 面图、立面图；h)立交总 平 图比例 过大时，可 增加 分区 平 面图，比例为 1:30 0 1:5 00。6.6.3 设计工程表 格 包括：a)植物工程 数 量表：植物工程 数 量 统 计按公路预算的植物分类 来统 计，见 附录 A；DB 45/T 1 69 4 20 18 13 b)土方及种植土（含基肥）工程数量表：说明绿化场地的土方整理和种植土规定，并列出数量。6.7 隧道区生态绿化景观设计 6.7.1 设计说明应符合但不限于以下要求：a)明确隧道区的生态绿化景观设计范围，是隧道洞口、隧道进出口 30 m 50 m 分离 式路基区域的 中央分隔带、路基边坡；b)说明隧道规划方案的设计原则、设计构思、植物选择、植物配置、特色景观点缀等设计；c)隧道生态绿化景观方案具体说明。6.7.2 设计图纸包括：a)隧道场地现状图：应明确隧道口的路基边缘、边坡线、排水沟、跨线桥、涵洞的位置及绿化 用 地的范围；b)隧
