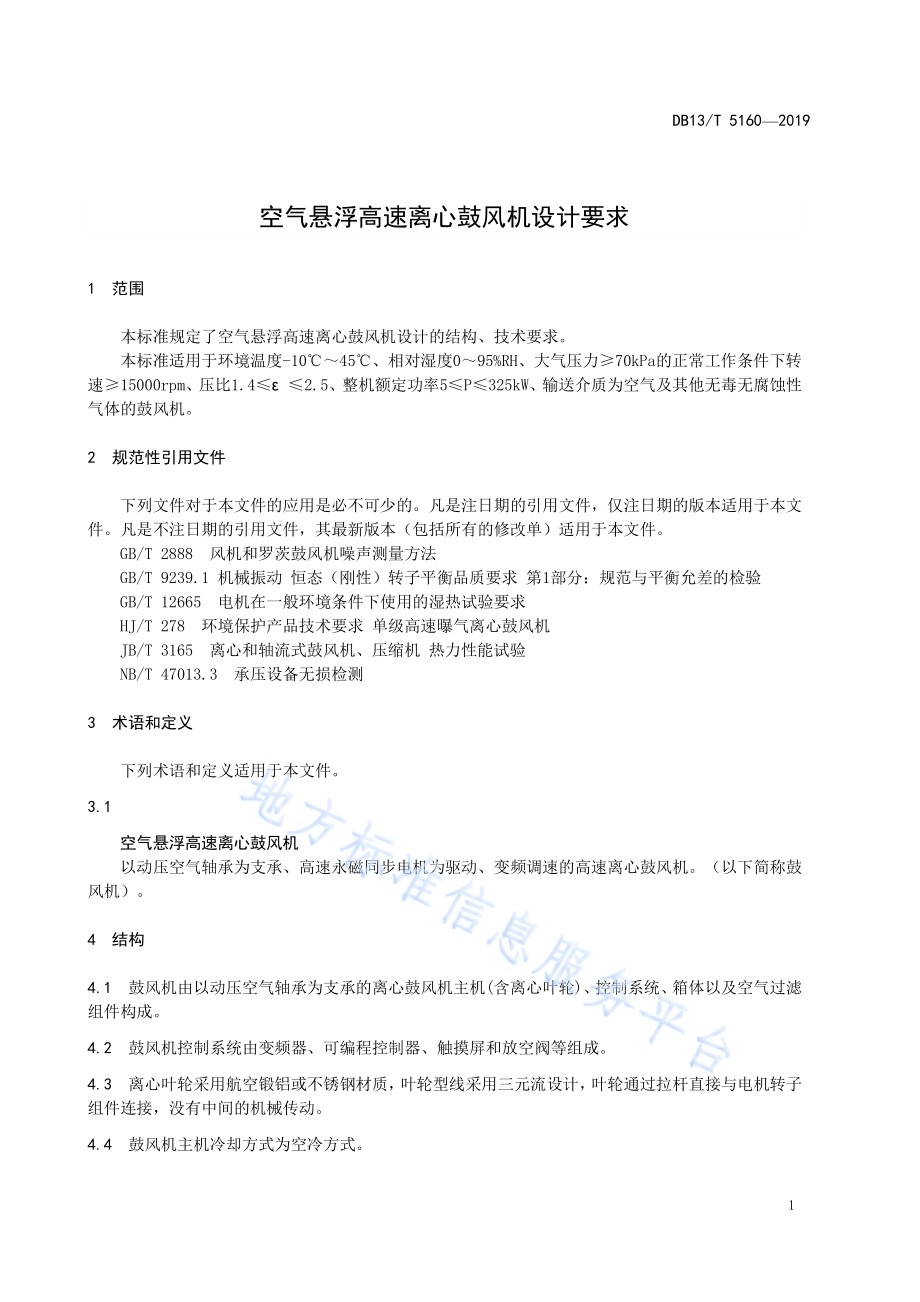

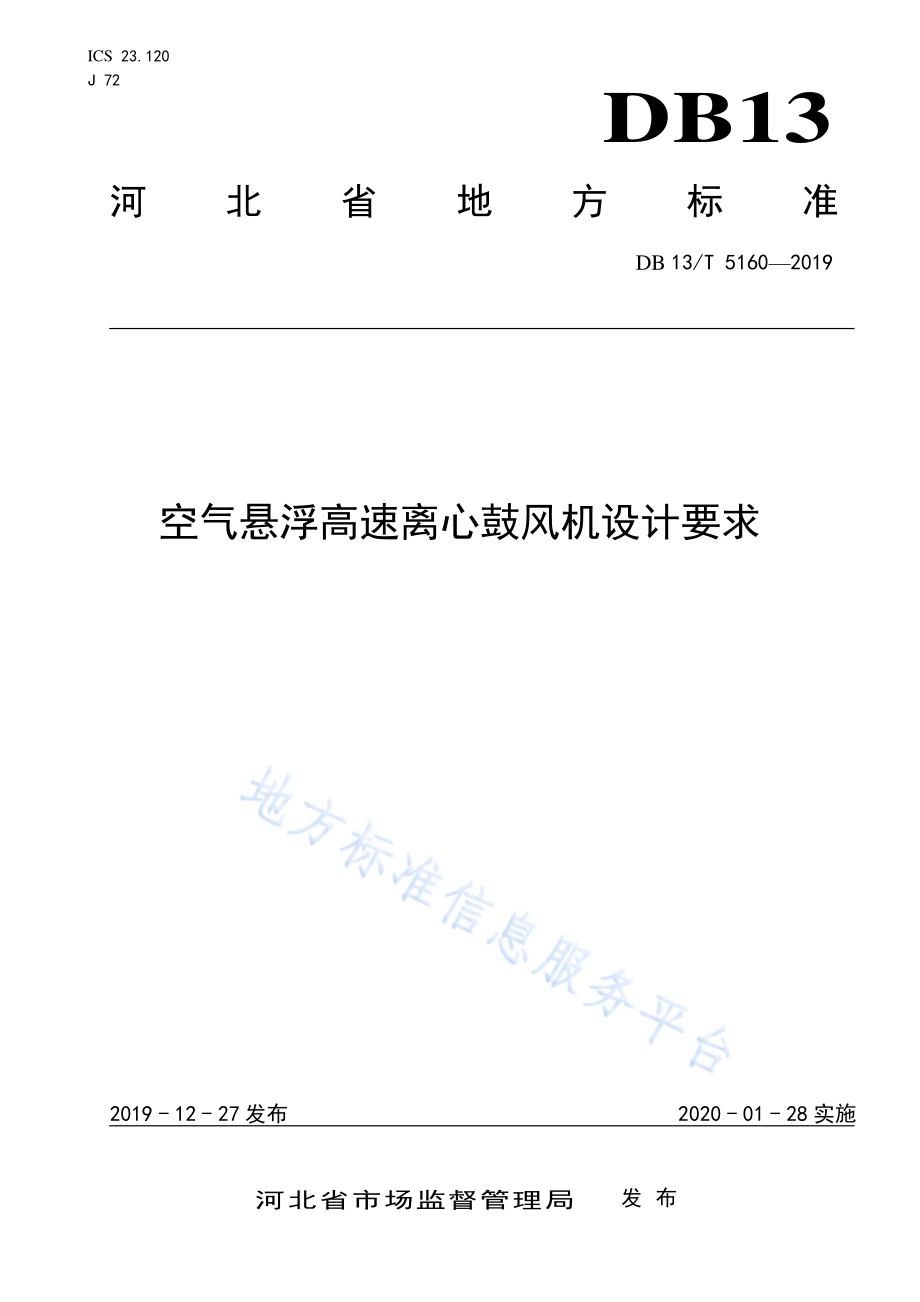

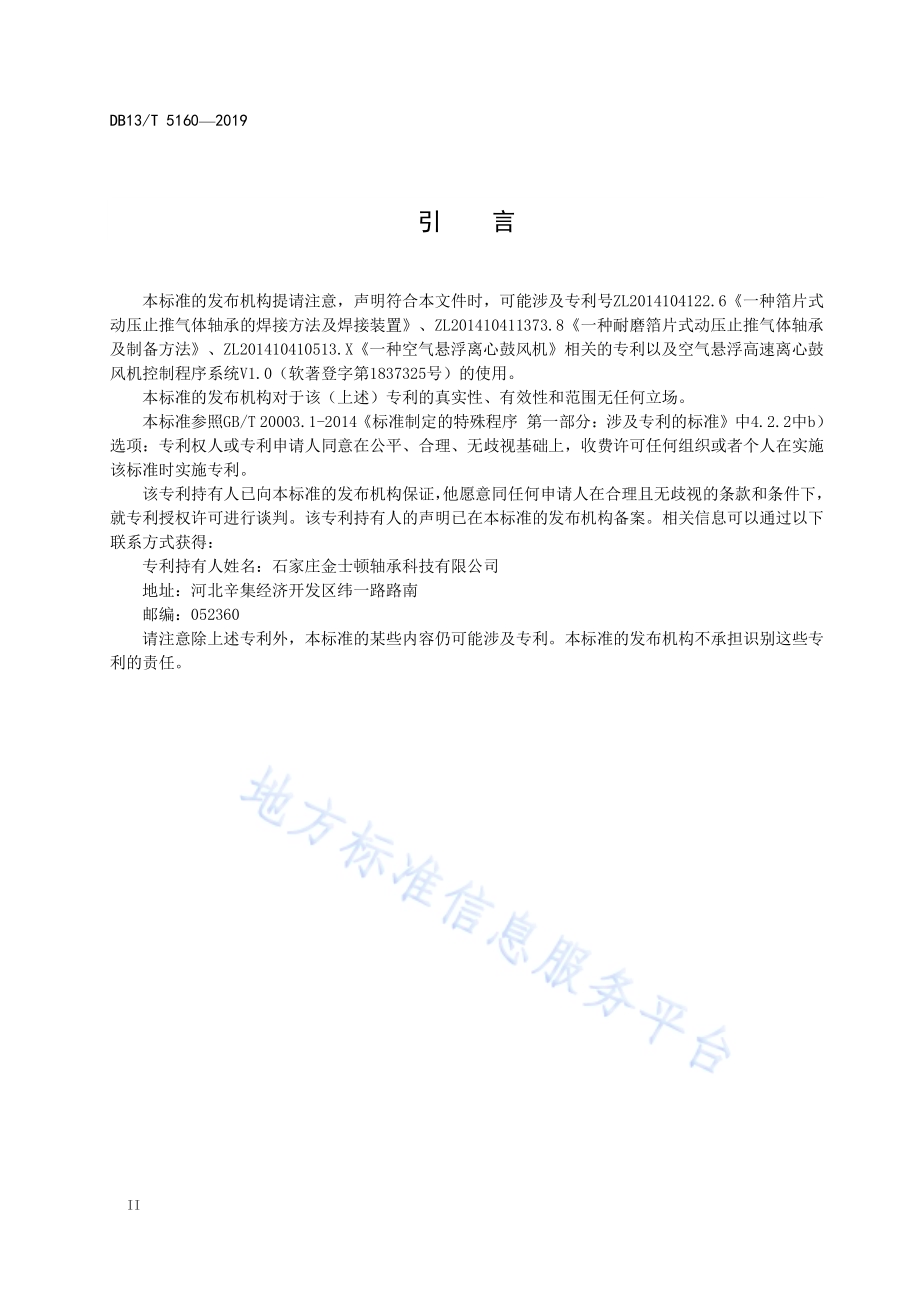

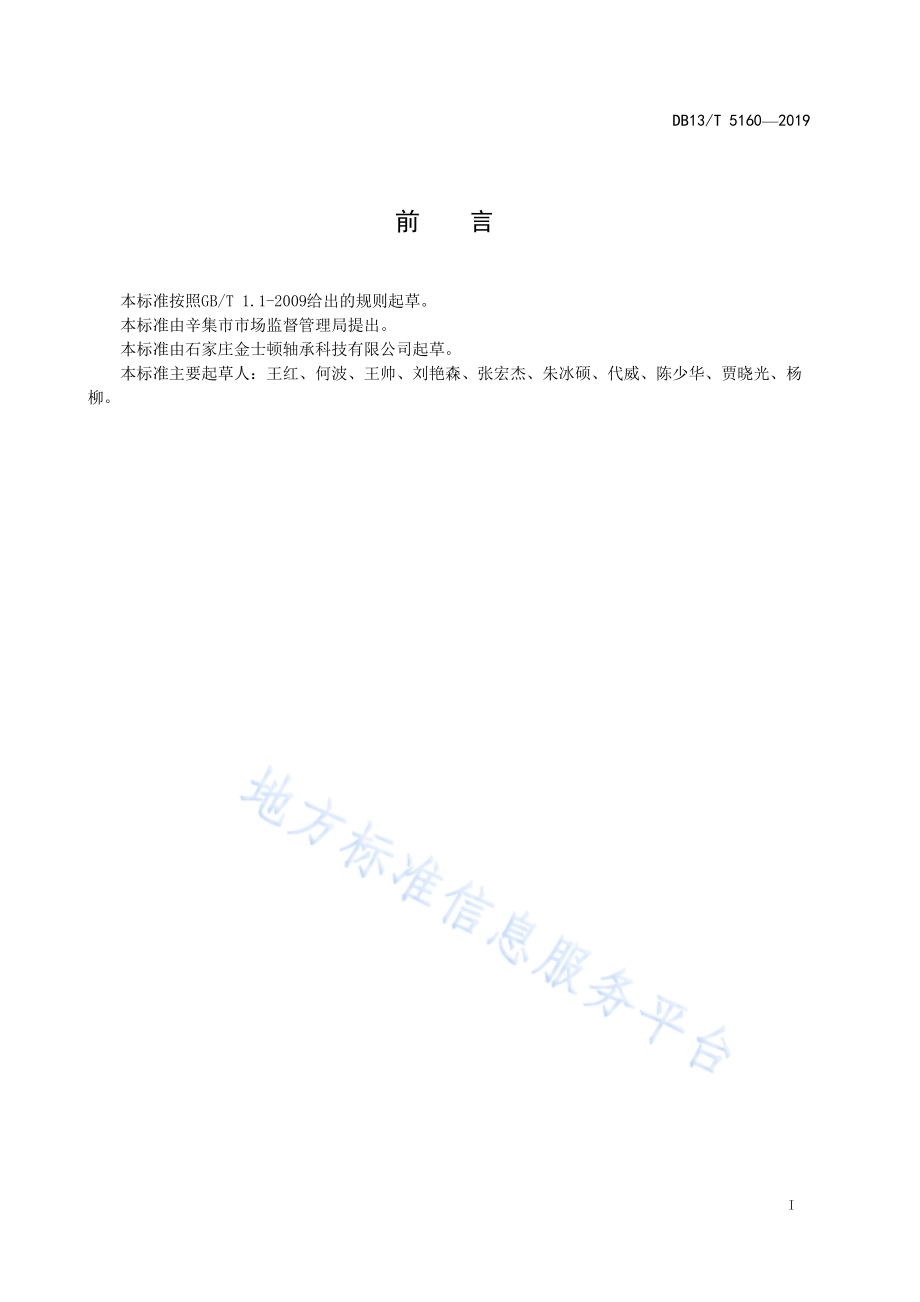

ICS 23.120 J 72 DB13 河北省地方标准 DB 13/T 5160 2019 空气悬浮 高速离心 鼓风机 空气悬浮 高速离心 鼓风机设 计要求 2019-12-27 发布 2020-01-28 实施 河 北 省 市 场 监 督 管 理 局 发布 DB13/T 51602019 I 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。本标准 由辛 集市 市场 监督 管理局 提出。本标准 由石 家庄 金士 顿轴 承科技 有限 公司 起草。本标准 主要 起草 人：王红、何波、王 帅、刘艳 森、张宏杰、朱 冰硕、代 威、陈少华、贾 晓光、杨柳。DB13/T 51602019 II 引 言 本标准 的发 布机 构提 请 注 意，声 明符 合本 文件 时，可能涉 及专 利号ZL2014104122.6 一 种箔 片式动压止 推气 体轴 承的 焊接 方法及 焊接 装置、ZL201410411373.8 一种 耐磨 箔 片式动 压止 推气 体轴 承及制备 方法、ZL201410410513.X 一种 空气 悬浮 离 心鼓风 机 相关 的专 利以 及空气 悬浮 高速 离心 鼓风机控 制程 序系 统V1.0（软著登 字第1837325 号）的 使用。本标准 的发 布机 构对 于该（上述）专 利的 真实 性、有效性 和范 围无 任何 立场。本标准 参照GB/T 20003.1-2014 标 准制 定的 特殊 程 序 第 一部 分：涉及 专利 的 标准 中4.2.2 中b）选项：专利 权人 或专 利申 请人同 意在 公平、合 理、无歧视 基础 上，收费 许可 任何组 织或 者个 人在 实 施该标准 时实 施专 利。该专利 持有 人已 向本 标准 的发布 机构 保证，他愿 意同 任何申 请人 在合 理且 无歧 视的条 款和 条件 下，就专利 授权 许可 进行 谈判。该专 利持 有人 的声 明已 在本标 准的 发布 机构 备案。相关 信息 可以 通过 以 下联系方 式获 得：专利持 有人 姓名：石 家庄 金士顿 轴承 科技 有限 公司 地址：河北 辛集 经济 开发 区纬一 路路 南 邮编：052360 请注意 除上 述专 利外，本 标准的 某些 内容 仍可 能涉 及专利。本 标准 的发 布机 构不承 担识 别这 些 专利的责 任。DB13/T 51602019 1 空 气悬浮 高速离心 鼓风机 设计要求 1 范围 本标准 规定 了空 气悬 浮高 速离心 鼓风 机设 计的 结构、技术 要求。本标准 适用 于 环 境温 度-1045、相对 湿度095%RH、大气 压力 70kPa 的 正常工 作条 件下转速15000rpm、压 比1.4 2.5、整 机额 定功 率5 P325kW、输送 介质 为 空 气及 其他 无毒 无腐 蚀性气体的 鼓风 机。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 注日 期的版 本适 用于 本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 2888 风 机和 罗茨 鼓 风机噪 声测 量方 法 GB/T 9239.1 机 械振 动 恒 态（刚 性）转子 平衡 品质 要求 第1部 分：规范 与平 衡允差 的检 验 GB/T 12665 电 机在 一般 环境条 件下 使用 的湿 热试 验要求 HJ/T 278 环境 保护 产品 技术要 求 单级 高速 曝气 离 心鼓风 机 JB/T 3165 离 心和 轴流 式 鼓风机、压 缩机 热 力性 能 试验 NB/T 47013.3 承压 设备 无损检 测 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 空气悬 浮高 速离 心鼓 风机 以动压 空气 轴承 为支 承、高速永 磁同 步电 机为 驱动、变频 调速 的高 速离 心鼓 风机。（以 下简 称 鼓风机）。4 结构 4.1 鼓风机 由以 动压 空气 轴承 为支承 的离 心鼓 风机 主机(含离心 叶轮)、控 制系 统、箱体以 及空 气过 滤组件构 成。4.2 鼓风机 控制 系统 由变 频器、可编 程控 制器、触 摸屏 和放空 阀等 组成。4.3 离心叶 轮采 用航 空锻 铝或 不锈钢 材质，叶 轮型 线采 用三元 流设 计，叶轮 通过 拉杆直 接与 电机 转 子组件连 接，没有 中间 的机 械传动。4.4 鼓风机 主机 冷却 方式 为空 冷方式。DB13/T 51602019 2 4.5 鼓风机 主机 采用 动压 空气 轴承支 承，无 需润 滑油 系 统，排出 无油 的空 气，产 品 寿命周 期内 无需 维护和更 换。5 技术要 求 5.1 外观 5.1.1 鼓风机 箱体 内外 表面 均应 涂漆，外观 平整，美 观大 方，且 色泽 均匀 一致，箱 体内部 风室 采取 隔音降噪 措施 并紧 固。5.1.2 主机零 件表 面不 允许 涂防 锈油，需 进行 表面 处理 或 采用不 锈钢 等材 质，外 形 光洁平 整，不 得有锈蚀和 磕碰 缺陷。5.2 主要技 术指 标 5.2.1 鼓风机 转速 15000rpm。5.2.2 鼓风机 压比 应符 合 HJ/T 278 中3.2.1 的 规定，其 压 比 为1.4 2.5。5.2.3 鼓风机 整机 额定 功 率 5P 325kW。5.2.4 鼓风机 进口 介质 空气 的含 尘量和 其他 固体 杂质 的含 量应符 合 HJ/T 278 中3.2.2 的 规定 的不 大于10mg/m3，采 用过 滤精 度 为 10 m 或小于 10 m 的 初效过 滤器 进行 过滤。5.2.5 鼓风机 电机 绝缘 电阻、泄 漏电流 应符 合 GB/T 12665 中3.1、3.2 的 规定。5.2.6 鼓风机 出口 与进 口空 气成 分一致。5.2.7 蜗壳及 附属 管道 应耐 压无 泄漏。5.2.8 叶轮采 用航 空锻 铝或 不锈 钢材质，必 须保 证叶 轮足 够的强 度，按照 额定 转速 的 115%进 行超 速实验后 无损 伤，探伤 检测 应符 合 NB/T 47013.3 的 规定。5.2.9 鼓风机 电机 转子 组件 的平 衡精度 等级 应符 合 GB/T 9239.1 中 G2.5 的规 定。5.2.10 控制系 统安 装在 密封 的箱 体内，变 频器、可编 程控 制 器、触摸 屏等 主要 部件 内 部涂覆 三防 漆。5.2.11 鼓风机 在最 高连 续 工 作转 速下，主 机外 壳体 对应 轴 承部位 的均 方根 振动 速度 值不大 于 3mm/s；鼓风机 空气 动力 性能 允差 应符 合 HJ/T 278 中3.2.9 的规 定，在额 定压 比下 进 口容积 流量 允差 为0 5%；或者 是在 额定 流量 下的出 口压 力与 规定 值之 允差 为 05%，功 率偏 差不得 超过 规定 值的+4%。5.2.12 鼓风机 在额 定工 况下，应 符合 JB/T 3165 中 4.1.2 出气试 验装 置（适用 于供 压送气 体的 压 缩机）进 气口 端面 开向 大气，而出 气口 端面 与试 验管 路相连 接（图3）进 行检 测，气 体多 变效 率应 不低于80%，整 机效 率不 低于70%。5.2.13 鼓风机 应按 设计 要求 安装 空气 进 口、出口 消声 器，并采取 隔音 降噪 措施，鼓 风机噪 声值 应 符合 GB/T 2888 中9.2.2 a)项的规 定，对罗 茨鼓 风机、透平 鼓风 机和 压缩 机的 机壳噪 声测 点位 置，一 般在周围 三个 方向 距表 面 1m 处测量，测 点位 置见 图 34，噪声 值不 大 于80dB（A）。_
