科技管矿信息系统矿山端监测通用技术规范DB42／T 1533-2019.pdf

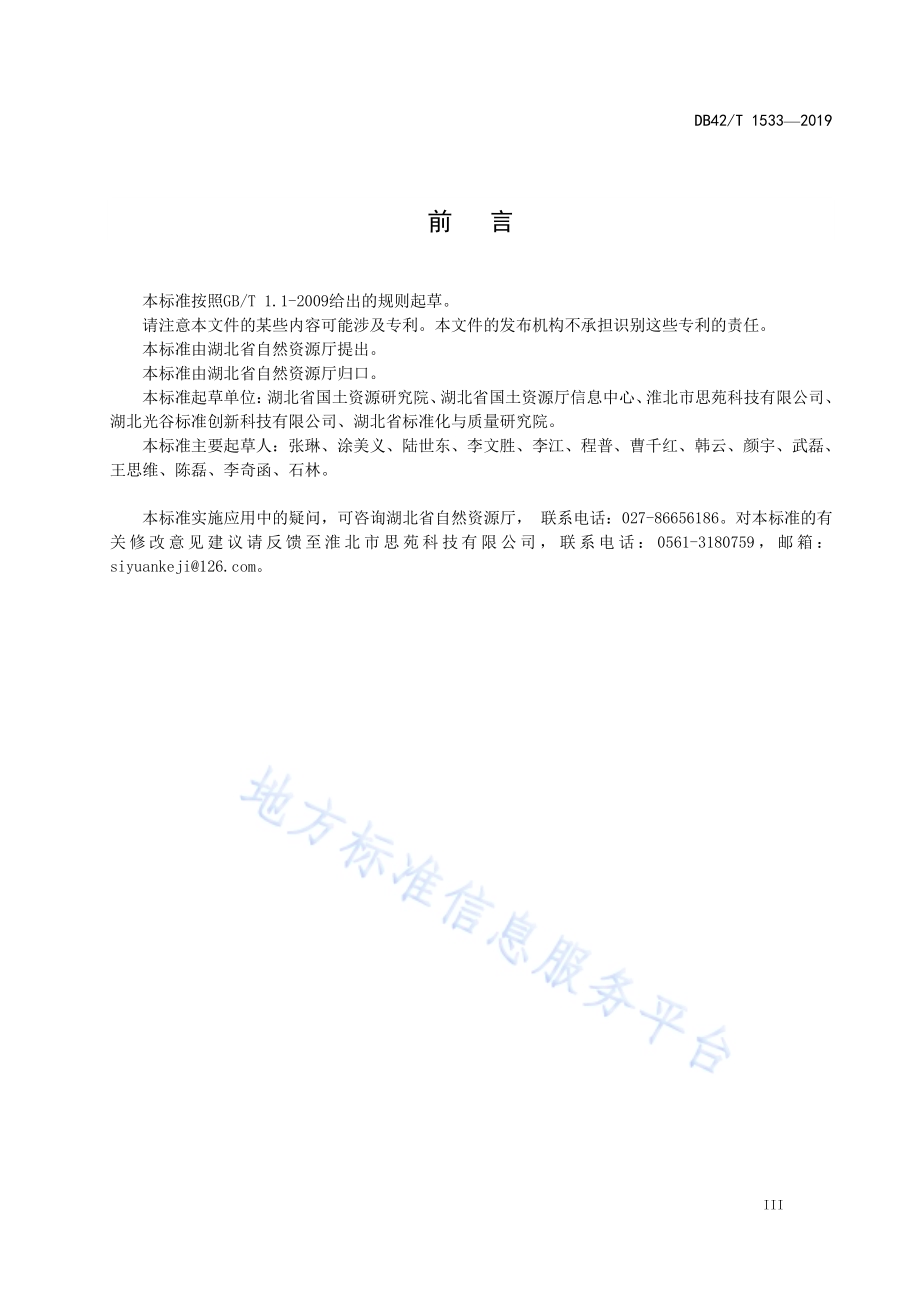

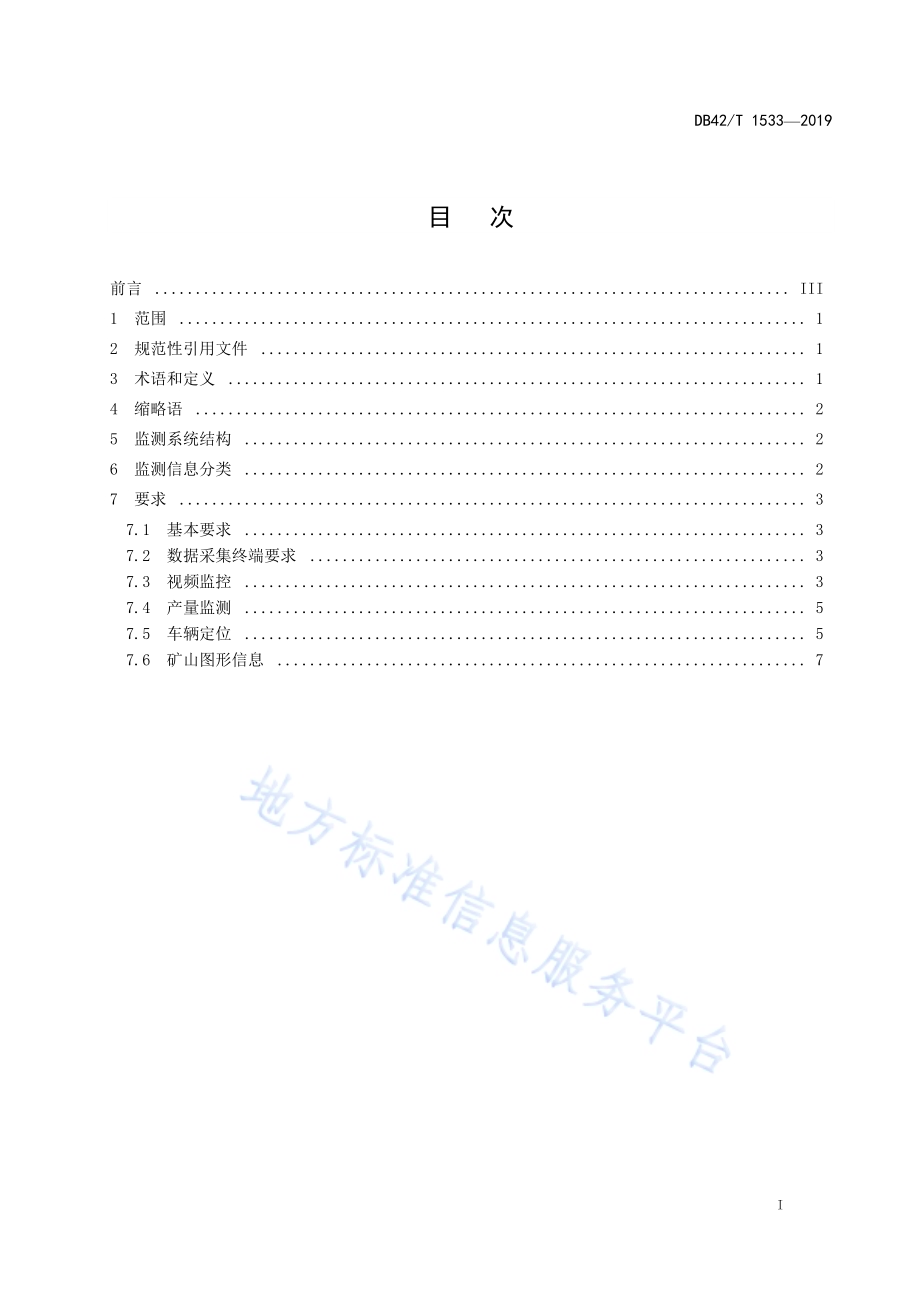

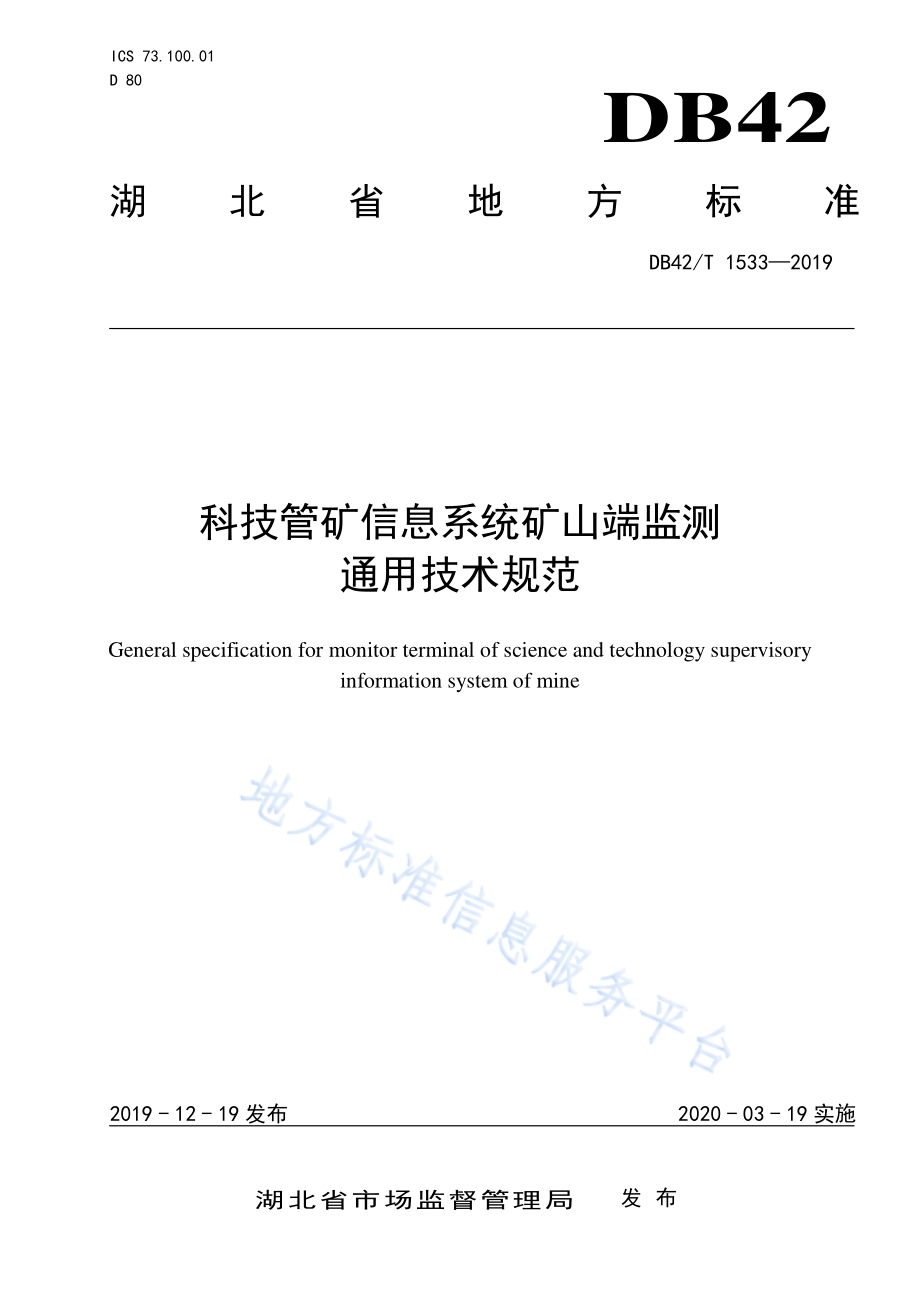

ICS 73.100.01 D 80 DB42 湖北省 地 方 标 准 DB42/T 1533 2019 科技管矿 信息系统 矿山端监 测 通用 技术 规范 General specification for monitor terminal of science and technology supervisory information system of mine 2019-12-19 发布 2020-03-19 实施 湖 北 省 市 场 监 督 管 理 局 发布 DB42/T 1533 2019 I 目 次 前言.III 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 缩 略语.2 5 监 测系 统结 构.2 6 监 测信 息分 类.2 7 要求.3 7.1 基本 要求.3 7.2 数据 采集 终端 要求.3 7.3 视频 监控.3 7.4 产量 监测.5 7.5 车辆 定位.5 7.6 矿山 图形 信息.7 DB42/T 1533 2019 II DB42/T 1533 2019 III 前 言 本标准 按照GB/T 1.1-2009 给出的 规则 起草。请注意 本文 件的 某些 内容 可能涉 及专 利。本文 件的 发布机 构不 承担 识别 这些 专利的 责任。本标准 由湖 北省 自然 资源 厅提出。本标准 由湖 北省 自然 资源 厅 归口。本标准 起草 单位：湖 北省 国 土资源 研究 院、湖北 省国土 资源厅 信息 中心、淮 北市 思 苑科技 有限 公司、湖北光 谷标 准创 新科 技有 限公司、湖 北省 标准 化与 质量研 究院。本标准 主要 起草 人：张琳、涂美 义、陆世 东、李文 胜、李 江、程普、曹 千红、韩云、颜 宇、武磊、王思维、陈 磊、李奇 函、石林。本标准 实施应 用中 的疑问，可咨 询湖北 省自 然资源 厅，联 系电话：027-86656186。对本标 准的 有关 修 改 意 见 建 议 请 反 馈 至 淮 北 市 思 苑 科 技 有 限 公 司，联 系 电 话：0561-3180759，邮箱：。DB42/T 1533 2019 1 科 技管矿 信息系统 矿山端 监测 通用 技术规范 1 范围 本标准 规定 了科 技管 矿信 息系统 矿山 端 的 监测 系统 结构、监测 信息 分类 及技术 要求。本标准 适用 于 科 技管 矿信息 系统 矿山 端监测 系统 的 设计和 建设。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日 期的引 用文 件，仅注 日期 的 版本适 用于 本文 件。凡是不 注日 期的 引用 文件，其最 新版 本（包括 所有 的修改 单）适用 于本 文件。GB/T 7551 称 重传 感器 GB/T 7721 连 续累 计自 动 衡器(皮带 秤)GB/T 11885 自 动轨 道衡 GB/T 15408 安 全防 范系 统供电 技术 要求 GB/T 28181 公 共安 全视 频监控 联网 系统 信息 传输、交换、控 制技 术要 求 GB 50348 安全 防范 工程 技术标 准 GB/T 50564 金 属非 金属 矿山采 矿制 图标 准 GA/T 1127 安 全防 范视 频 监控摄 像机 通用 技术 CH/T 3007.1 数字航空摄影测量 测图规范 第1 部分:1:500,1:1000,1:2000 数 字 高 程 模 型 数 字 正射影像 图 JT/T 794 道路 运输 车辆 卫星定 位系 统 车载 终端 技 术 要求 MT/T 899 煤矿 用信 息传 输装置 YD/T 1666 远 程视 频监 控 系统的 安全 技术 要求 3 术语和 定义 下列术 语和 定义 适用 于本 文件。3.1 科 技管 矿信 息系 统 science and technology supervisory information system of mine 一套以 矿山 的网 络化、数 字化、智能 化为 基础，综 合运用 移动 互联 网、物联 网监测、无 人机 倾 斜 摄影等科 学技 术手 段，感测、分析、综 合 矿 业活 动数 据，实 现为 管理 部门、矿 山企业 提供 矿产 资 源 勘查开采信息 查询、在 线监 管 等 功能的 综合 信息 系统。3.2 软 件平 台 software platform 实现矿山 端 监测 数据 的接 入和管 理，完成 数据 接收 处理及 接入 申请 管理 等功 能。DB42/T 1533 2019 2 数 据采 集终 端 data collection terminal 由 单片 机/工控 机/嵌 入式 计算机 等硬 件资 源和 控制 软件组 成，汇 集 安装 在矿 山 的各 种监 控设 备（如汽车衡、电 子皮 带秤、摄 像机、卫星 定位 设备 等）的数据，并 通过 通信 网络 将数据 上传 到软 件平 台。4 缩略语 下列缩 略语 适用 于本 文件。NTP：网络 时间 协议(Network Time Protocol)PAL：帕尔 制(Phase Alteration Line)CIF：通用 中间 格式（Common Intermediate Format）VGA：视频 影像 阵列（Video Graphics Array）CAD：计算 机辅 助设 计(Computer Aided Design)CGCS2000:2000 国 家大 地 坐标系(China Geodetic Coordinate System 2000)5 监测系 统结 构 系统由 监控 设备 和 数 据采 集终端 组成。监 控设备 获取 各种矿山 开采 信 息；数据 采 集终端 汇总、转 换、运算、传输、存 储监 控设 备获取 的信 息。矿山端 监测 系统 架构 如图 1所示。监控设备产量监测设备 视频监控设备 卫星定位设备数据采集终端 图1 矿 山端 监测 系统 架构 6 监测信 息分 类 矿山端 监测 信息 的基 本要 素包括 监测 时间、监 测地 点、监 测设 备、信息 内容 与形式 的描 述等。并 采用按信 息内 容与 形式 进行 以下分 类：视 频监 控信 息。由安 装在地 面或 井下 重要 场所 的视频 采集 设备 输出 的 现 场视频 信息；产量 监测 信息。由 安装在 矿山 矿产 品运 输通 道的产 量监 测设 备输 出的 产量信 息；c）车辆 定位 信息。由 安 装在露 天矿 生产 车辆 上的 卫星定 位设备 输 出的 车辆 实时位 置信 息；d）矿山 图形 信息。数 字 正射影 像图、采 掘工 程平 面图 和 井上 井下 工程 对照 图。DB42/T 1533 2019 3 7 要求 7.1 基本要 求 监 测系 统应 提供 远程 通讯接 口并 自动 向软 件平 台 上传 数据；监 测系 统 应 具备 自检、故障 告警 和工 作状 态巡 检、及 初始 化和 状态 设定 功能；平 均无 故障 时间（MTBF）不 小于30000h；本 标准 中涉 及地 理坐 标的数 据，采用2000 国家 大地坐 标系（CGCS2000）；数 据采 集终 端安 装环 境应满 足 设 备运 行所 要求 的场地、供电、网络 和其 它 环境条 件，以 保 证 整 个 系统 稳定 运行；系 统的 安全 性应 符合GB 50348 和YD/T 1666 的相 关规定；系 统供 电应 符合GB/T 15408 的相 关规 定；系 统防 雷与 接地 应符 合GB 50348 的相 关规 定。7.2 数据采 集终 端要 求 7.2.1 数据采 集功 能 应具有 对监 控设 备的 实时 数据或 累计 数据 远 程 采集 的功能。7.2.2 上传数 据功 能 上传数 据功 能包 括：a）应通 过有 线或 无线 网 络将采 集到 的数 据定 时上 传到软 件平 台；b）应具 有上 传矿山 图形信息到 软件 平台 功能；c）应具 有断 点续 传功 能，当网 络中 断时 将数 据存 储在硬 盘中，网 络恢 复后 补传到 软件 平台。7.2.3 存储功 能 应具备 数据 存储 功能，且 存储的 数据 应不 少于30 天。7.2.4 数据查 询功 能 应具备 各个 监控 设备 的数 据查看 功能，按 设备、时 间段等 条件 进行 查询。7.2.5 数据采 集终 端采 集数 据应 与监控 设备 的实 际数 据一 致，数 据的 有效 位数 应与 监控设 备的 数据 有效位数 一致。7.2.6 数字正 射影 像图 更新 周期 应小 于 365 天，采掘 工程 平面图 和井 上井 下工 程对 照图更 新周 期应 小于180 天。7.2.7 应采用 加密 算法 上传 数据。7.3 视频监 控 7.3.1 功能要求 7.3.1.1 应支持 获取 实时 视频 数据。7.3.1.2 宜支持 移动 侦测 功能。7.3.1.3 视频录 像和 回放 功能 DB42/T 1533 2019 4 视频录 像和 回放 功能 应包 含：a）支持 手动 录像、定 时 录像多种 等 录像 方式，可 选支持 动态 检测 录像 和 告 警联动 录像；b）支持 远程 实时 查看、回 放、下载 视频；c）宜支 持手 工或 定时 通 过网络 将视 频数据 备 份到 远端服 务器 上。7.3.1.4 云台和 镜头 控制 功能 关键区 域的 视频 监控 可选 用支持 云台 控制 的摄 像机，当选用 云台 时，其云 台和 镜 头控制 功能 应包 括：a）应可 设置 每个 摄像 机 云台的 解码 器协 议类 型、解码器 地址 参数 和串 口通 信速率 参数；b）应可 控制 云台 的移 动、宜可 控制 镜头 的光 圈、焦距、变倍 等,预置 位操 作、自动 巡航 等。7.3.1.5 参数设 置功 能 参数设 置功 能包 括：a）可设置 音 视频 传输 类 型(视 频、音频 及音 视频 同 传)；b）可设 置视 频通 道使 能、图像 分辨 率、帧速 率、比特率、关 键帧 间隔 和其 他图像 参数（色 度、灰度、对比 度、亮度）；c）可设 置 定 码流 上限 情 况下的 图像 质量(如 差、普 通、较 好、好、最好)；d）可设 置 定 码流 上限 情 况下 的 码流 控制；e）监控 图像 上应 能叠 加 字幕，字幕 要求：左 上角 为日期、时 间（格式：XXXX 年XX 月XX 日 星期X XX：XX：XX），右下 角为 位置信 息。7.3.1.6 应支 持NTP 协议 校时 功能。7.3.2 性能要 求 7.3.2.1 图像质 量要 求 图像质 量应 满足 下列 要求：a）视频 制式：PAL；b）按五 级损 伤制 评定，系统图 像质 量主观 评 价大 于或等 于4 级；c）信噪 比（SNR）大于 或等于45dB；d）水平 分辨 率大 于或 等 于800TVL；e）灰度 等级 大于 或等 于10级；f）视频 质量 及帧 率要 求：1）图像 分辨 率应 至少 满 足 支持：CIF、4CIF/D1、720p 其中 之一，可选 支持：VGA、QVGA、XGA、2CIF、1080i、1080p；2）分辨 率CIF：帧率 25F/s、码流 量384kbit/s 情况下，要 求 220TVL，单路视 频所 需网 络带宽 不宜 低 于 512kbit/s；3）分辨 率4CIF/D1：帧率 25F/s、码流 量1.5Mbit/s 情 况下，要 求 275TVL，单 路视 频所 需网络 带宽 不宜 低 于 2Mbit/s；4）分辨 率720p：帧率25F/s、码流 量3.5Mbit/s 情况下，要 求 650TVL，单路视 频所 需 网络带 宽不 宜低 于 4Mbit/s。7.3.2.2 摄像机 性能 要求 应符 合 GA/T 1127 的 相关 规定。7.3.3 其他要 求 DB42/T 1533 2019 5 视频监 控还 应符 合以 下几 点要求：a）视频 编解 码方 式应 符 合GB/T 28181 的 相关 规定；b）低照 度环 境下 需配备补光光 源的 地方，补 光光 源 的最 低照 度不 应低 于100 lx；c）视频 监控 设备 应安 装 在主要 生产 和运 输区 域，设备安 装后，要 定期 巡查 维护，包括 供电、网 络，以 及镜 头灰 尘清 理等。7.4 产量监测 7.4.1 功能要 求 7.4.1.1 应具有 单次 计量 值或 累计 计量值 的 采 集及 显示 功能。7.4.1.2 采集上 传数 据功 能 应具有 如下 采集 上传 数据 功能：a）应 具有 采集 计量 仪表 的实时 数据 或累 计数 据的 功能；b）应 具通 过通信 网 络将 采集到 的数 据实时 上 传到 数据采 集终 端 的 功能。7.4.1.3 应支持 本地 及远 程设 置参 数功能，可 修改 设备 和系 统运行 参数。7.4.1.4 应具有 自检 和报 警 功 能。7.4.1.5 应具有 停电 保护 功能，配备 后备 电源，当 外部 供电 中断后，后 备电 源应支持 2h 以 上。7.4.2 性能要 求 7.4.2.1 计量性 能要 求 计量性 能应 符合 以下 要求：a）皮带 秤的 计量 性能 应 符合GB/T 7721 的相 关规定；b）汽车 衡的 计量 性能 应 符合GB/T 7551 的相 关规定；c）轨道 衡的 计量 性能 应 符合GB/T 11885 的相 关规定。7.4.2.2 数据采 集性 能要 求 数据采 集性能 应 符合 以下 要求：a）支持7x24h 不间 断运 行；b）可存储 不 少于10000 条数据。7.4.2.3 数据传 输性 能应 符 合 MT/T 899 的相 关规定。7.4.3 其他要 求 还应满 足以下 要 求：a）计量 仪表 应安 装在 主 要矿产 品运 输通 道；b）应定 期巡 查维 护，最 大巡检 周期 应不 大于30天。7.5 车辆定 位 7.5.1 功能要 求 7.5.1.1 定位功 能 DB42/T 1533 2019 6 应 具有 以下 定位 功能：a）应能 提供 实时 的时 间、经度、纬 度、速度、高 程和方 向等 位置 状态 信息；b）应支 持时 间、距离 间 隔或外 部事 件触 发方 式上 传定位 信息，当 终端 处于 休眠 状 态时 也应 以一 定时间 间隔 上传 定位 信息，且时 间和 距离 的间 隔可 由 软件 平台 设定。7.5.1.2 上传数据 功能 应具有 如下 上传 数据 功能：a）应 支持 至少 同时 保持 两个远 程连 接；b）位 置报 送策 略 应 支持 以下几 种：1）定 时报 送：可设 置的 最小报 送时 间间 隔不 大于5s；2）定 距报 送：可设 置的 最小报 送距 离不 大于10m；3）定 时定 距报 送：可设 置参数 范围 要求 同上。7.5.1.3 其他功 能 还应具有 以 下功 能：a）自 检：应具 备自 检功 能。通 过信 号灯 或显 示屏 明确表 示车 载终 端当 前主 要状态，包 括：卫 星 定 位及通 信模 块工 作状 态、主电源 状态 等。若 出现 故 障，则通 过信 号灯 或显 示 屏显示 方式 指示 故 障类型 等信 息；b）终端 管理：支持 通过 数 据线连 接终 端或 其他 方式 进行本 地管 理配 置，也 支 持通过 网络 进行 远 程 管理配 置；c）欠 电提 醒：若终 端仅 使用内 置电 池供 电，则应 支持设 置电 池电 量汇 报策 略，并 依照 策 略 向 软件 平台汇 报电 量信 息；d）休眠：若终 端设备 使 用了汽 车电 源供 电，则其 应具有 休眠 功能，并 符合JT/T 794 的 相关 规定。若终端 未使 用汽 车电 源供 电，则 应具 有检 测车 辆运 动状态 的功 能，当车 辆长 时间停 止 运动后，终端自 动进 入休 眠状 态，并满足：1）关闭 除无 线通 讯模 块 外其它 不必 要设 备，卫星 定位模 块在 需要 上传 时自 动唤醒；2）数据 上传 频率 可由 软 件平台 远程 设置 或者 按照 初始化 时设 置的 参数 自动 持续降 低数 据 上 传频率。7.5.2 性能要 求 7.5.2.1 卫星定 位性 能 定位模 块性 能 应 满足 以下 要求：a）卫星 接收 通道：不 少 于12个；b）灵敏 度：优于-130dBm；c）水平 定位 精度 优于10m，高 程定 位精 度优于30m，速度 定位 精度 优于2m/s；差分 定位 精度（可 选）：1m5m；d）最小 位置 更新 频率 为 1Hz；e）热启 动：实现 捕获 时 间不超 过10s。7.5.2.2 通信模 块性 能 应符 合JT/T 794 的相 关规定。DB42/T 1533 2019 7 7.5.2.3 其它性 能 还应具 备以下 性 能：a）若车 载终 端使 用了 车 辆电源 供电，则 终端 的电 气性能、抗 车辆 点火 干扰 性能应 符合JT/T 794的 相关 规定；b）若车 载终 端仅 使用 内 置电池 供电，则 终端 应易 于更换 电池，且 平均 工作 时间不 少于90天。7.6 矿山图 形信 息 7.6.1 数字正 射影像 图 要求如 下：a）露 天矿 山应 制作 矿区1:1000 数字 正射 影像 图，并 存放在 数据 采集 终端；b）矿 山数 字正 射影 像图 的生产 过程 应符 合CH/T 3007.1 的 相关 规定；c）矿 山数 字正 射影 像图 的生产 质量 控制 应符 合CH/T 3007.1 的 相关 规定；7.6.2 采掘工 程平 面图 和井 上井 下工程 对照 图 地下开采 矿山 的 采掘 工程 平面图 和井 上井 下工 程对 照图 要 求如 下：a）应 符合GB/T 50564 中 的相关 规定；b）比 例尺 为1:2000 及以 上；c）图 形格 式宜 采用CAD 格 式；d）应 包括 井口、巷 道、采区、采空 区 等 内容；e）重 要地 物 点 相对 于邻 近控制 点的 点位 中误差 不 超过图上 0.6mm，井巷 特 征点相 对于 邻近 控制点 的点位 中 误差 不超 过 图上 0.6mm；f）按 上北 下南 方向 绘制，宜采用100 mm100 mm 的 坐标格 网，格网 线粗0.10mm；g）采 掘工 程 平 面图 和井 上井下 工程 对照 图 的 生产 宜 符合 矿山 企业 的制 图要 求。7.6.3 其他要求 矿山三 维模 型建 设中 宜采 用 如下 方案：a）露天 开采 矿 山宜 采用 倾斜摄 影技 术建 立矿 山三 维模型；b）地下 开采 矿 山宜 采用 井下微 惯导 设备 辅助 数据 采集。_
