高速公路沥青路面日常养护修补施工技术规范DB32／T 3601-2019.pdf

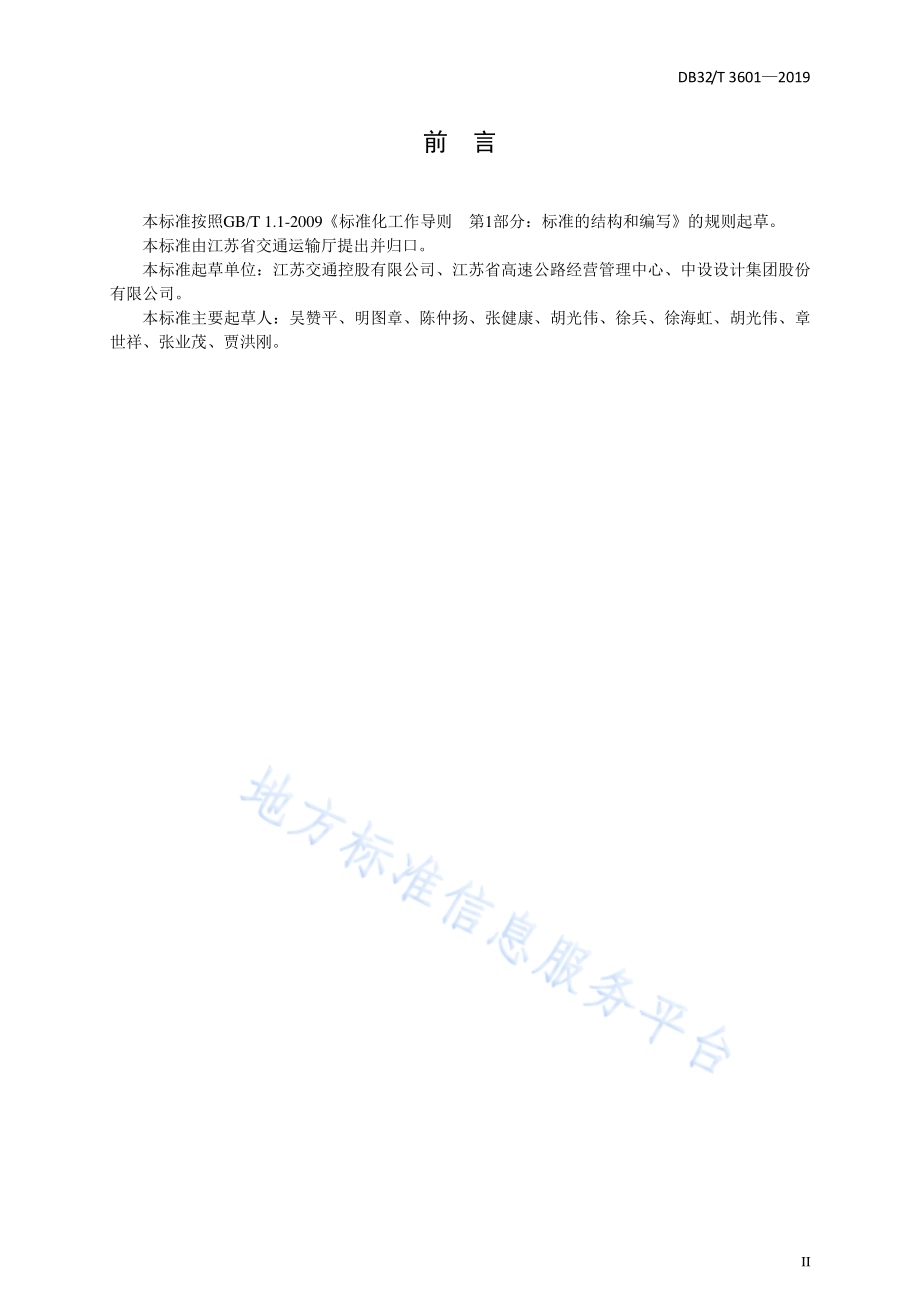

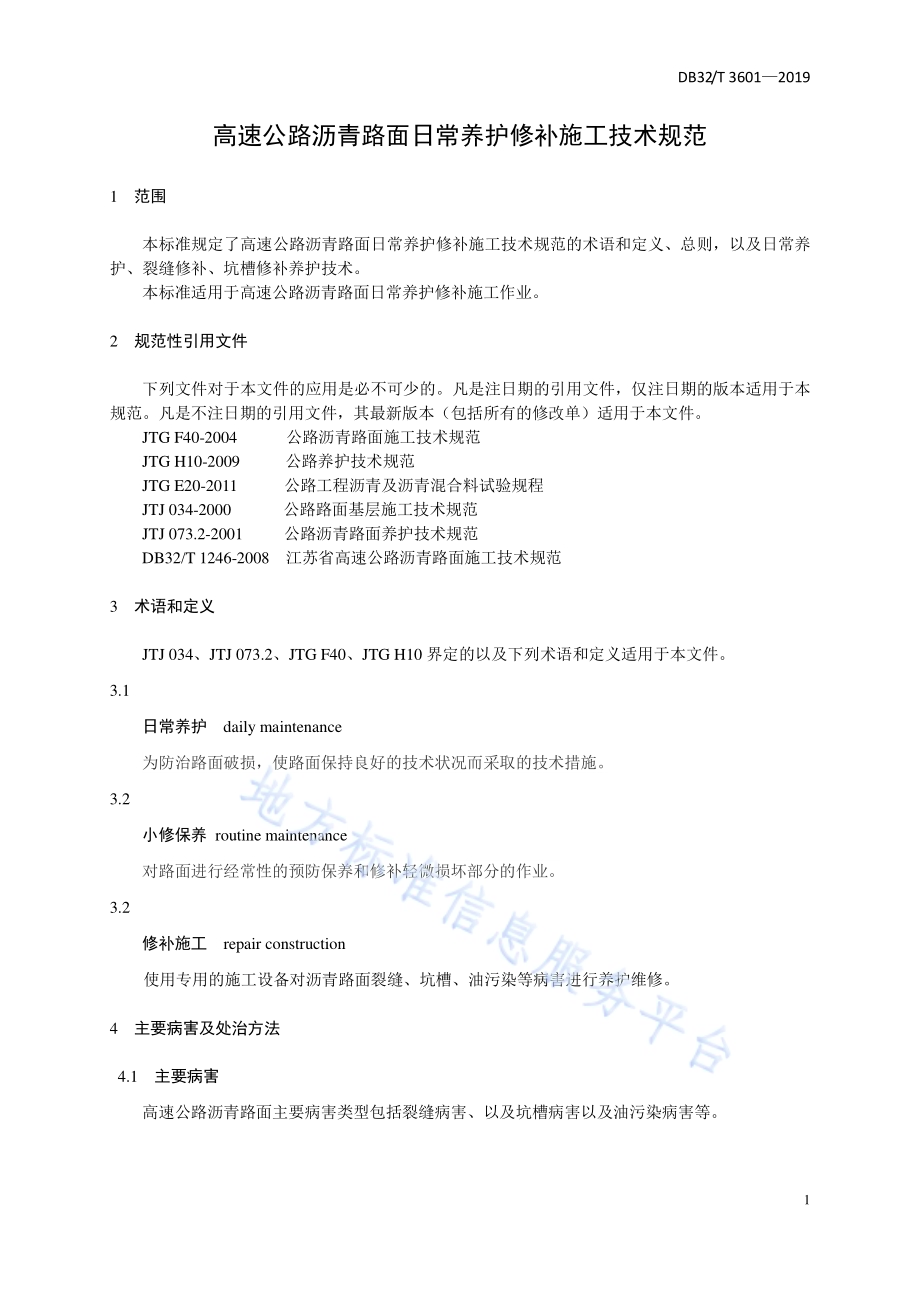

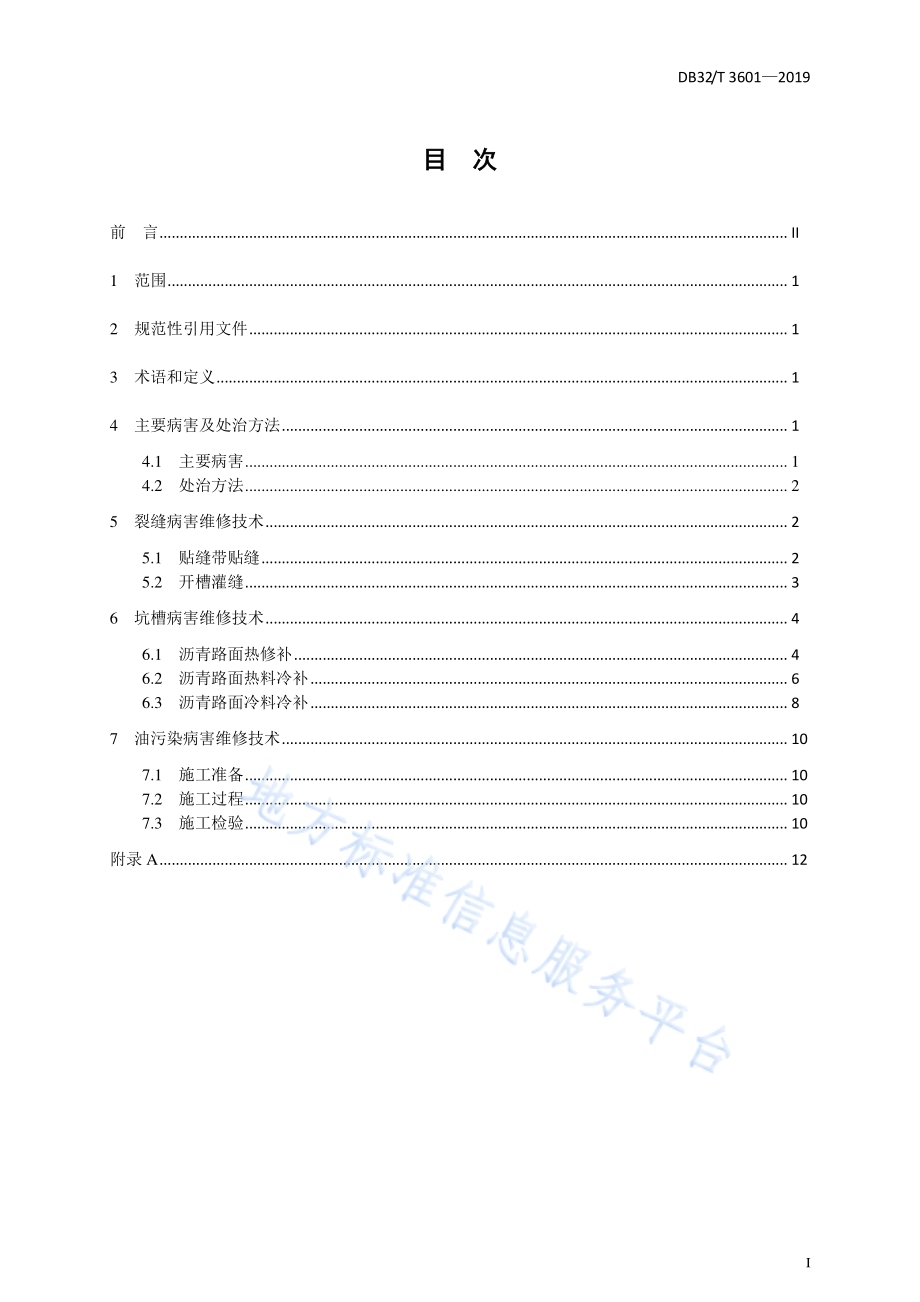

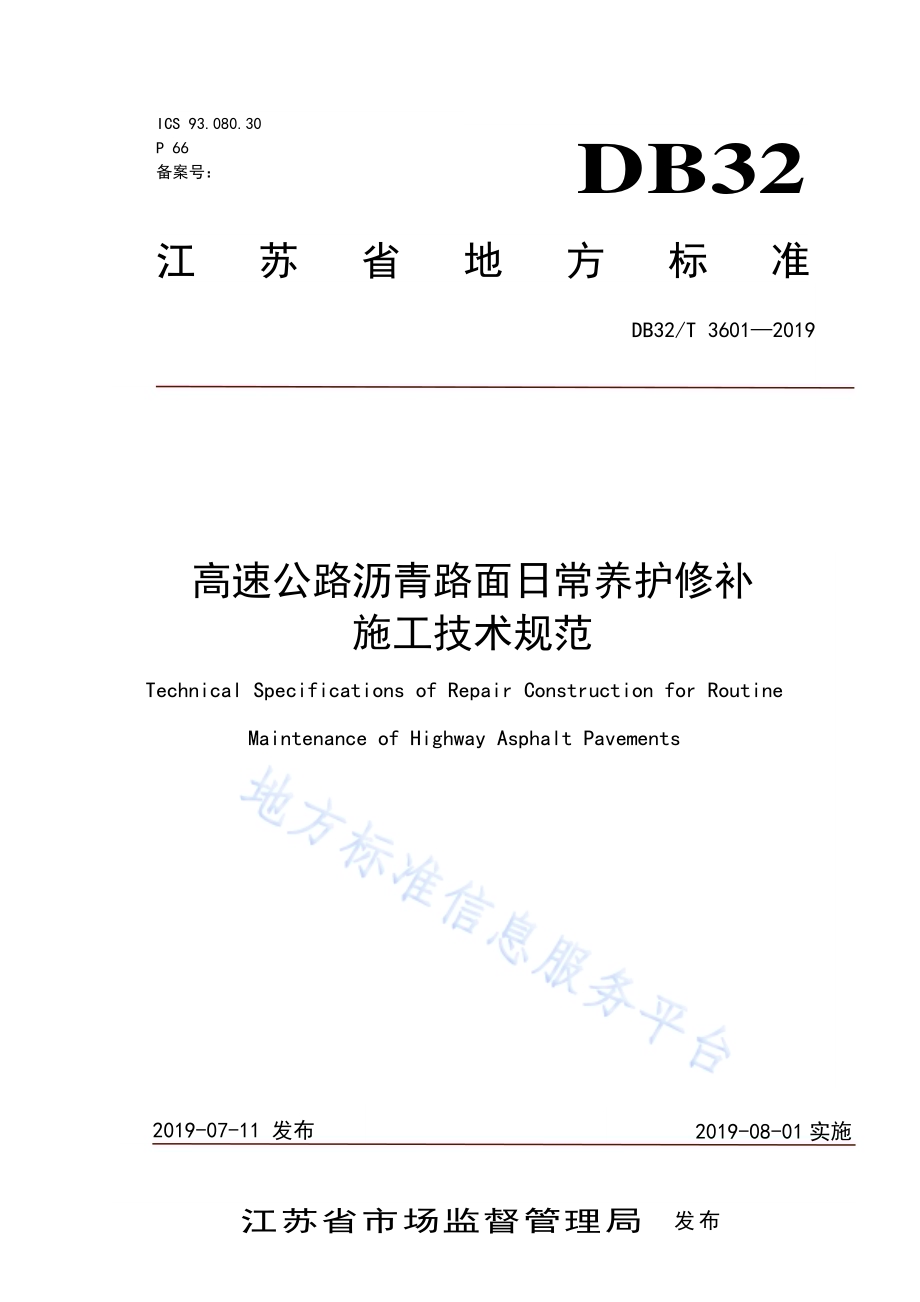

ICS 93.080.30 P 66 备案号：江苏省地方标准 DB32 DB32/T 3601 2019 高速公路 沥青路面 日常养护 修补 施工技术 规范 Technical Specifications of Repair Construction for Routine Maintenance of Highway Asphalt Pavements 2019-07-11 发布 2019-08-01 实施 江苏省市场监督管理 局 发布 DB32/T 3601 2019 I 目 次 前 言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 主 要病 害及 处治 方法.1 4.1 主要 病害.1 4.2 处治 方法.2 5 裂 缝病 害维 修技 术.2 5.1 贴缝 带贴 缝.2 5.2 开槽 灌缝.3 6 坑 槽病 害维 修技 术.4 6.1 沥青 路面 热修 补.4 6.2 沥青 路面 热料 冷补.6 6.3 沥青 路面 冷料 冷补.8 7 油 污染 病害 维修 技术.10 7.1 施工 准备.10 7.2 施工 过程.10 7.3 施工 检验.10 附录 A.12 DB32/T 3601 2019 II 前 言 本标准 按照GB/T 1.1-2009 标准 化工 作导 则 第1 部 分：标 准的 结构 和编 写 的规则 起草。本 标准 由江 苏省 交通 运输 厅提出 并归 口。本 标准起草单位：江苏交 通控股有限公司、江苏省 高速公路经营管理中心、中设设计集团股份有限公 司。本 标准主要起草人：吴赞 平、明图章、陈仲扬、张 健康、胡光伟、徐兵、徐 海虹、胡光伟、章世祥、张业 茂、贾洪 刚。DB32/T 3601 2019 1 高 速公路 沥青路面 日常养 护修补施 工技术 规范 1 范围 本标准规定了高速公路沥 青路面日常养护修补施工 技术规范的术语和定义、总则，以及日常养护、裂 缝修 补、坑槽 修补 养护技 术。本标准 适用 于高 速公 路沥 青路面 日常 养护 修补 施工 作业。2 规 范性 引用 文件 下列文件对于本 文件 的应 用是必不可少的。凡是注 日期的引用文件，仅注日 期的版本适用于本规范。凡是 不注 日期 的引 用文件，其 最新 版本（包 括所有 的修 改单）适 用于 本 文件。JTG F40-2004 公 路 沥青路 面施 工技 术规 范 JTG H10-2009 公 路 养护技 术规 范 JTG E20-2011 公 路 工程沥 青及 沥青 混合 料试 验规程 JTJ 034-2000 公 路路 面基层 施工 技术 规范 JTJ 073.2-2001 公 路 沥青路 面养 护技 术规 范 DB32/T 1246-2008 江苏 省高速 公路 沥青 路面 施工 技术规 范 3 术 语和 定义 JTJ 034、JTJ 073.2、JTG F40、JTG H10 界 定的 以及 下列 术 语和 定义 适用 于本 文件。3.1 日常养护 daily maintenance 为防治 路面 破损，使 路面 保持良 好的 技术 状况 而采 取的 技 术措 施。3.2 小修保养 routine maintenance 对路面 进行 经常 性的 预防 保养和 修补 轻微 损坏 部分 的作业。3.2 修补施 工 repair construction 使用专 用的 施工 设备 对沥 青路面 裂缝、坑 槽、油污 染 等病 害 进 行养 护维 修。4 主要 病 害及 处治 方法 4.1 主要 病害 高速公 路沥 青路 面主要 病 害类型 包括 裂缝 病害、以 及 坑槽 病害 以及 油污 染病 害 等。DB32/T 3601 2019 2 4.2 处治 方法 各种病害 的 处治 方法 见 表 1 示。表 1 路面病害的处 治方法 病 害名称 处 治方法 裂缝病害 贴缝带贴缝、开槽灌缝等 坑槽病害 热修补、热料冷补、冷料冷补 油污染病害 吸油毡、去污粉、木屑、硅藻土吸附后清洗 5 裂 缝病 害维 修技 术 路面裂 缝病 害维 修技 术包括：贴 缝带 贴缝、开 槽灌 缝等。5.1 贴缝 带贴 缝 贴缝带 贴缝 适用 于 高 速公 路结构 强度 满足 要求 且裂 缝宽度 小 于 5mm 的纵向裂 缝、横 向裂 缝和 块状裂缝 等。5.1.1 施工 准备 施工准备 包 括施 工材 料和 施工设 备两 个方 面。5.1.1.1 施 工材 料 贴缝带 材料 技术 指标 要求 见附 录 A。5.1.1.2 施 工设 备 施工前 应准 备以 下设 备：a)发电机 组或 其它 电源；b)吹风 机、喷火 枪、橡皮 锤及其 它辅 助工 具。5.1.2 施工 过程 施工流 程见 图 1 示。图 1 贴缝带贴缝 施工流程 5.1.2.1 清 理裂 缝 裂缝清理 贴缝 施工检验 开放交通 DB32/T 3601 2019 3 使用吹 风机 等对 裂缝 进行 清理，使其 干燥、干 净。5.1.2.2 贴 缝（热粘 式）该施工 要点 应符 合以 下要 求：a)贴缝 带宽 度宜 不 小于 30mm，长度应 比裂 缝两端 各 长 0.15m；b)将贴 缝带 粘结 层朝 下置 于裂缝 一端，向 另一 端粘 贴；c)使用 喷枪 等对 贴缝 带及 裂缝部 位进 行加 热；d)使用 橡皮 锤等 对贴 缝带 进行轻 击，使贴 缝带 粘结 牢固。5.1.3 施工 检验 沥青路 面贴 缝的 检验 应符 合表 2 的规 定。表 2 沥青路面贴缝 检验项目 项次 检验 项目 规 定值 或允 许偏差 检验 方法 1 施工 材料 性能及技术参数均应符合设计和相关规范的要求 查看 质保书或对施工材料进行检验 2 外观 鉴定 贴缝带表面平整，无褶皱，粘结牢固，无脱开现象 目测观察 5.2 开槽 灌缝 开槽灌 缝适 用于 裂缝 较窄（小 于 10mm），无支 缝或 较少支 缝的 纵向 裂缝、横 向裂缝 和块 状裂 缝等。5.2.1 施工 准备 施工 准备 包括 施 工材 料和施 工设 备两 个方 面。5.2.1.1 施 工材 料 灌缝 材 料技 术指 标要 求见 附录 A。5.2.1.2 施 工设 备 施工前 应准 备以 下设 备：a)发电机 组或 其它 电源；b)灌缝 机、小型 手提 式切 割机、开槽 机、吹风 机、喷火枪 及其 它辅 助工 具。5.2.2 施工 过程 施工流 程见 图 2 示。DB32/T 3601 2019 4 图 2 开槽灌缝 施工流程 5.2.2.1 填 缝料 加热 按照 材 料用 量和 使用 方法，使用 灌缝 机 对 灌缝 胶进 行加热。5.2.2.2 开 槽（扩缝 灌缝 时 采用）该施工 要点 应符 合以 下要 求：a)按照 JTJ 073.2-2001 和 DB32/T 1246-2008 等 规范 要求 对 裂缝 进行 开槽 灌缝；b)使用 小型 手提 式切 割机、开槽 机等 沿裂 缝中 心线 匀速开 槽，保证 槽壁 完整，开槽 宽度 约为10mm，深 宽比 宜为 2:1。5.2.2.3 清 理裂 缝 使用 吹 风机 等对 裂缝 进行 清理，使其 干燥、干 净。5.2.2.4 灌缝 使用 灌 封胶 对裂 缝进 行均 匀灌缝，高 于路 面 23mm。5.2.3 施工 检验 沥青路 面灌缝 的 检验 应符 合表 3 的规 定。表 3 沥青路面灌缝 检验项目 项次 检验 项目 规 定值 或允 许偏差 检验 方法 1 施工 材料 性能及技术参数均应符合设计和相关规范的要求 查看 质保书或对施工材料进行检验 2 外观 鉴定 灌缝材料填充饱满密实，边缘整齐，表面平整 光洁 目测观察 6 坑槽 病 害维 修技 术 坑槽 病害 包括 热 修补 技术、热料 冷补 技术 以及 冷料冷 补技 术等 三种。6.1 沥青 路面 热修 补 沥青路 面热 修补 适用 于 龟 裂、块 状裂 缝、坑槽、松 散、沉 陷、波浪 拥包 等病 害。填缝料加热 开槽 清理裂缝 灌缝 施工检验 开放交通 DB32/T 3601 2019 5 6.1.1 施工 准备 施工 准备 包 括施 工材 料和施 工设 备两 个方 面。6.1.1.1 施 工材 料 沥青混 合料 应与 原路 面沥 青混合 料类 型相 同或 相近，如难 以满 足同 类型 要求，宜使 用级 配较 细的密集 配沥青 混 合料；乳 化沥青 应符 合 JTG F40 等 相关标 准的 技术 要求。6.1.1.2 施 工设 备 施工前 应准 备以 下设 备：a)发电机 组或 其它 电源；b)路面 修补 专用 车（配有 加热装 置）、小 型振 动压 路 机、铁 锹、铁耙 及其 它辅 助工具。6.1.2 施工 过程 施工流 程见 图 3 示。图 3 沥青路面 热修 补 施工 流程 6.1.2.1 确 定处 治范围 该施工 要点 应符 合以 下要 求：a)按照“圆 洞方 补、斜洞 正补”的 原 则及 加热 装置 的尺寸，确 定处 治范 围；b)处治 范围 宜为 沿病 害四 周向外 扩 大 100150mm 的 方形区 域，划定 范围 的轮 廓线应 横平 竖直，与标线 成垂 直及 平形 状。6.1.2.2 加 热病 害路 面 该施工 要点 应符 合以 下要 求：a)使用 加热 装置 对处 治范 围内的 路面 进行 加热；b)根据 路面 病害 程度、外部 气温 等因 素，对加 热间 歇进行 调整，保 证沥 青混 合料能 被耙 松。6.1.2.3 铲 除旧 沥青 混合 料 对加热 后的 病害 路面 进行 耙松，铲除 不能 利用 的老 料及沥 青混 合料。6.1.2.4 喷洒 乳化 沥青 按材料 用量 和使 用方 法，在可利 用的 旧沥 青混 合料 表面均 匀喷 洒乳 化沥 青。确定处治范围 加热病害路面 铲除旧沥青混合料 喷洒乳化沥青 添加新沥青混合料 压实 施工检验 开放交通 DB32/T 3601 2019 6 6.1.2.5 添加 新沥 青混 合料 a）对 处治 范围 内的 路面 均 匀 添加 热的 沥青 混合 料；b）使 用铁 耙等 对添加 的 热 沥青混 合料 修整 耙平，沥 青混合 料压 实后 应比 原路 面略高。6.1.2.6 压实 a）按“先四 边后中 心、先 静压后 振压、前 后左 右交 替碾压”的 原则，使用 小 型振动 压路 机等 进行碾压，对 缺料 部位，应 及时补 料；压实 遍数：先 静压 1 遍，振 压 3 遍，再 静压 12 遍，每次 碾压宽度为 压路 机轮 宽 的 1/32/3 左右；b）压 实结 束后，路 面温 度 应不低 于 90。6.1.3 施工 检验 沥青路 面 热 修补 的检 验应 符合 表 4 的 规定。表 4 沥青路面 热修 补 检验 项目 项 次 检验 项目 规 定值 或允 许偏差 检验 方法 1 施工材料 性能及技术参数均应符合设计和相关规范的要求 查看 质保书或对施工材料进行检验 2 外观鉴定 新修补路面应规整顺直，表面密实，粗细均匀，无轮迹，新旧路面接缝应紧密平顺，不渗水 目测观察 3 实测项目 平整度（mm）5 3 米直尺，每 3 处测量 1 次且每 2m2至少测量 1 次 6.2 沥青 路面 热料 冷补 沥青路 面热 修补 适用 于 龟 裂、块 状裂 缝、坑槽、松 散、沉 陷、波浪 拥包 等病 害。6.2.1 施工 准备 施工 准备 包 括施 工材 料和施 工设 备两 个方 面。6.2.1.1 施 工材 料 沥青混 合料 应与 原路 面沥 青混合 料类 型相 同或 相近，如难 以满 足同 类型 要求，宜使 用级 配较 细的密集 配沥青 混 合料；乳 化沥青 应符 合 JTG F40 等 相关标 准的 技术 要求。6.2.1.2 施 工设 备 施工前 应准 备以 下设 备：a)发电机 组或 其它 电源；b)路面 修补 专用 车、小 型 振动压 路机、平板 振动 夯、破 碎镐、切缝 机、吹 风 机 及其 它辅 助工 具。DB32/T 3601 2019 7 6.2.2 施工 过程 施工流 程见 图 4 示。图 4 沥青路面热 料 冷补 施 工流程 6.2.2.1 确 定处 治范围 该施工 要点 应符 合以 下要 求：a)按照“圆 洞方 补、斜洞 正补”的 原 则确 定处 治范 围；b)处治 范围 宜为 沿病 害四 周向外 扩 大 100150mm 的 方形区 域，划定 范围 的轮 廓线应 横平 竖直，与标线 成垂 直及 平形 状。6.2.2.2 切缝 切缝 施 工要 点应 符合 以下 要求：a)使用 切缝 机等 对处 治范 围 轮廓 线进 行切 缝，切缝 走线应 顺直；b)若多 层修 补，对下 层进 行切缝，层 间宜 形成 阶梯 台阶，台阶 宽度 为 100mm150mm。6.2.2.3 凿 除路面 根据病 害深 度，使用 破碎 镐等对 处治 范围 内的 路面 进行分 层凿 除，保 证 底部 平整、无松 散。6.2.2.4 清 理坑 槽 清理坑 槽 应 符合 以下 要求。a)使用铁 锹等 对松 散的 沥 青混合 料进 行清 理，保证 坑槽四 避垂 直，底面 平整；b)使用 吹风 机等 对坑 槽进 行吹扫，保 证坑 槽整 洁、干燥、无浮 渣；c)如底部 存在 裂缝，应 粘 贴抗裂 贴。6.2.2.5 喷洒 乳化 沥青 按材料 用量 和使 用方 法，在 坑槽 底面 和四 壁 均 匀喷 洒乳化 沥青。6.2.2.6 添加 新沥 青混 合料 a）对 坑槽 均匀 添加 热的 沥 青混合 料；b）使用 铁耙 等对 添加 的热 沥青混 合料 修整 耙平，沥 青混合 料 表 面应 均匀、不 出现离 析，压实 后应比原 路面 略高；c)多层修 补时 应逐 层布 料 和压实；确定处治范围 切缝 凿除路面 清理坑槽 喷洒乳化沥青 添加新沥青混合料 涂刷接缝胶 开放交通 压实 施工检验 DB32/T 3601 2019 8 d)热沥 青混 合 料 摊铺 前温度 应不 低 于 120。6.2.2.7 压实 a）按“先四 边后中 心、先 静压后 振压、前 后左 右交 替碾压”的 原则，使用 小 型振动 压路 机等 进行碾压，对 缺料 部位，应 及时补 料；压实 遍数：先 静压 1 遍，振 压 3 遍，再 静压 12 遍，每次 碾压宽度为 压路 机轮 宽 的 1/32/3 左右；b）分 层修 补时，每 层厚 度 应不大 于 80mm，若坑槽 面积过 小，压路 机难 以作 业，可 用小 型振 动夯等对 坑槽 进行 夯实；c)压实结 束后，路 面温 度 应不低 于 90。6.2.2.8 涂刷 接缝 胶 对修补 表面 四周 接缝 处均 匀顺直 涂刷 接缝 胶。6.2.3 施工 检验 沥 青路 面 热 料冷 补的 检验 应符合 表 5 的规 定。表 5 沥青路面热料冷 补检验 项目 项次 检验 项目 规 定值 或允 许偏差 检验 方法 1 施工材料 性能及技术参数均应符合设计和相关规范的要求 查看 质保书或对施工材料进行检验 2 外观鉴定 新修补路面应规整顺直，表面密实，粗细均匀，无轮迹，新旧路面接缝应紧密平顺，不渗水 目测观察 3 实测项目 平整度（mm）5 3 米直尺，每 3 处测量 1 次且每 2m2至少测量 1 次 6.3 沥青 路面 冷料 冷补 沥青路 面 冷 补沥 青混 合料 修补适 用于 坑槽、松 散等 病害。6.3.1 施工 准备 施工 准 备包 括施 工材 料和 施工设 备两 个方 面。6.3.1.1 施 工材 料 冷补 沥 青混 合料 应符合 JTG F40 等相关 标准 的技 术 要求；乳化 沥青 应符 合 JTG F40 等相关 标准的技术 要求。6.3.1.2 施 工设 备 施工前 应准 备以 下设 备：DB32/T 3601 2019 9 a)发电机 组或 其它 电源；b)平板 振动 夯、铁制 手夯、破碎 镐、切 割 机、吹风 机 及其 它辅 助工 具。6.3.2 施工 过程 施工流 程见 图 5 示。图 5 沥青路面冷 料 冷补施 工流程 6.3.2.1 确 定处 治范围 处治范 围 宜 为沿 病害 四周 向外扩 大 100150mm 的方形区域。6.3.2.2 凿 除路 面 a)使用 破碎 镐、切割 机等 对处治 范围 内的 路面 进行 凿除，保证 底部 平整、无 松散。b)雨天 应急 修补 时，可用 人工对 坑槽 周围 松散 部分 进行凿 除。6.3.2.3 清 理坑 槽 清理坑 槽应 符合 以下 要求。a)使用铁 锹等 对松 散的 沥 青混合 料进 行清 理，使用 吹风机 等对 坑槽 进行 吹扫，保证 坑槽 整洁、干燥、无浮 渣；b)雨天 应急 修补 时，仅需 清除松 散沥 青混 合料。6.3.2.4 喷洒 乳化 沥青 a)按材料 用量 和使 用方 法，在 坑 槽底 面和 四壁 均匀 喷洒乳 化沥 青；b)雨天 应急 修补 时，不需 使用 乳 化沥 青。6.2.2.5 添加 冷补 沥青 混合 料 a）对 坑槽 均匀 添加 冷补 沥 青混合 料；b）使 用铁 耙等 对添加 的 冷补 沥青 混合 料修 整耙 平，压实后 应比 原路 面略 高。6.3.2.6 压实 a）按“先四 边后中 心、先 静压后 振压、前 后左 右交 替碾压”的 原则，使用 平 板振动 夯 等 进行 夯压，对 缺料 部位，应 及时 补料；b）对 较小 坑槽 下面 层使 用 铁制手 夯进 行夯 实。6.3.2.7 涂刷 接缝 胶 确定处治范围 凿除路面 清理坑槽 喷洒乳化沥青 添加新沥青混合料 涂刷接缝胶 开放交通 压实 施工检验 DB32/T 3601 2019 10 a）对 修补 表面 四周 接缝 处 均匀顺 直涂 刷接 缝胶；b）雨 天应 急修 补时，不 需 使用接 缝胶。6.3.3 施工 检验 沥青路 面 冷 料冷 补 的 检验 应符合 表 6 的规 定。表 6 沥青路面冷料冷 补检验 项目 项次 检验 项目 规 定值 或允 许偏差 检验 方法 1 施工材料 性能及技术参数均应符合设计和相关规范的要求 查看 质保书或对施工材料进行检验 2 外观鉴定 新修补路面应规整顺直，表面密实，粗细均匀，无轮迹，新旧路面接缝应紧密平顺，不渗水 目测观察 3 实测项目 平整度（mm）5 3 米直尺，每 3 处测量 1 次 7 油 污染 病害 维修 技术 7.1 施工 准备 施工准备 包 括施 工材 料和 施工设 备 两 个方 面。7.1.1 施工 材料 吸油毡、去 污粉、木 屑、硅藻土、水 等。7.1.2 施工 设备 洒水车、清 洗车、铁 锨、扫把、刷子 等。7.2 施工 过程 该施工 要点 应符 合以 下要 求：a)油污 使用 木屑、吸 油毡 等进行 吸附，对 吸附 后的 路面进 行清 理；b)对污 染 路 面撒 布去 污粉，并进 行拖 刷；c)使用 洒水 车、清洗 车 等 对污染 路面 进行 冲洗。7.3 施工 检验 路面 污 染处 理 的 检验 应符 合 表 7 的规 定。DB32/T 3601 2019 11 表 7 路面污染处理 检验项目 检验 项目 规 定值 或允 许偏差 检验 方法 外观检定 污染路面清理干净 目测观察 DB32/T 3601 2019 12 附录 A(规范性附录)裂缝修补材料技术指 标要 求 填缝胶 的技 术指 标应 满足 表 A.1 中 的规 定。表 A.1 填缝 胶技 术指 标 要求 测 试参数 方法 要求 锥体针入度(25、150g、0.1mm)ASTM D5329 3070 软化点()T0606-2011 80 弹性恢复率（%）T0662-2000 3070 拉伸粘结性（-10、50%拉伸量、3 次循环、一组三个试件）ASTM D5329 全部通过 流动性(60、mm)ASTM D5329 8.0 热修补 材料 的技 术指 标应 满足 表 A.2 中 的规 定。表 A.2 热修 补材 料的 常 规试验 方法 和指 标 要 求值 性 能指标 常 规试验 技 术要求 高温稳定性 流动度（JT/T 203-95）60 90%粘附抗脱性 锥式针入度（JT/T 203-95）25时3.0mm 低温抗裂性 弯曲梁（ASTM D6648-01）-12时 S0.3 贴缝带 的技 术指 标应 符合 表 A.3 的 规定。表 A.3 贴缝 带技 术指 标 要求 试 验项目 单位 指 标要求 试 验方法 针入度 25，100g，5s 0.1mm 60-80 T 0604 延度 5，5cm/min cm 2 0 T 0605 软化点 6 0 T 0606 接缝剥离强度 N/mm 1.5 GB/T 328.20 厚度 mm 3 0.3 卡尺量 _
