智能水井数据采集分析仪QLHY007-2018.pdf

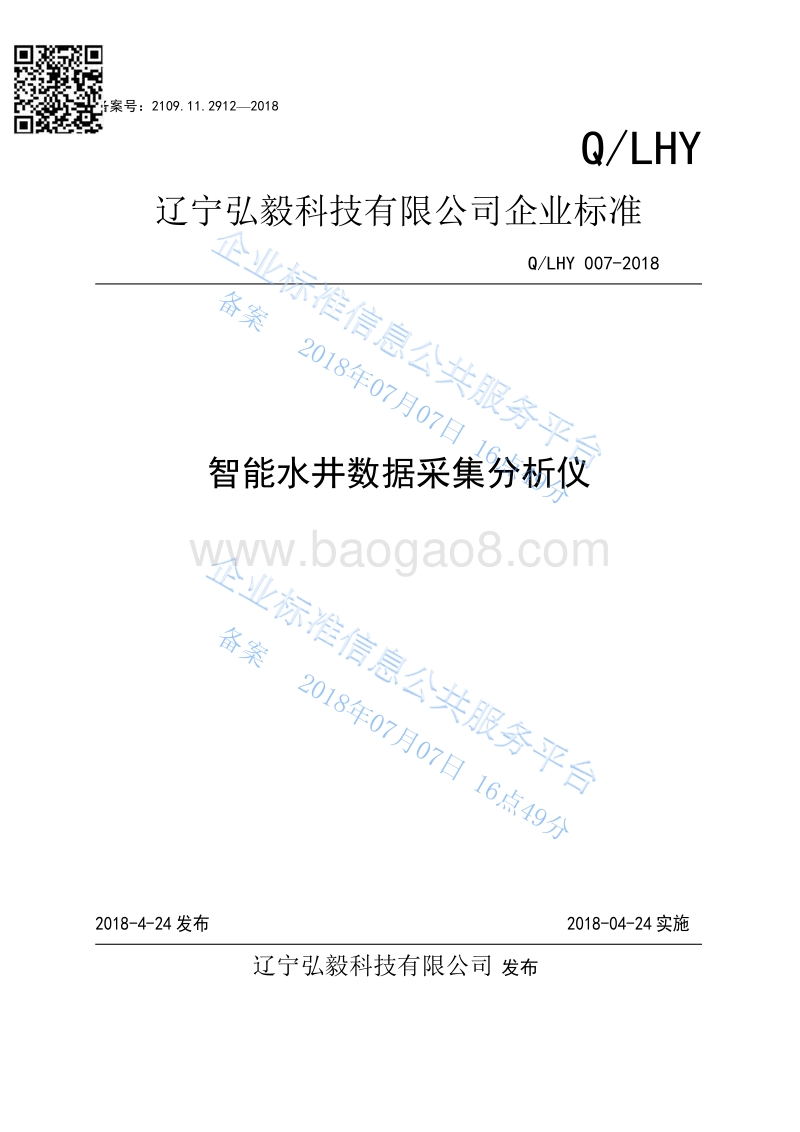

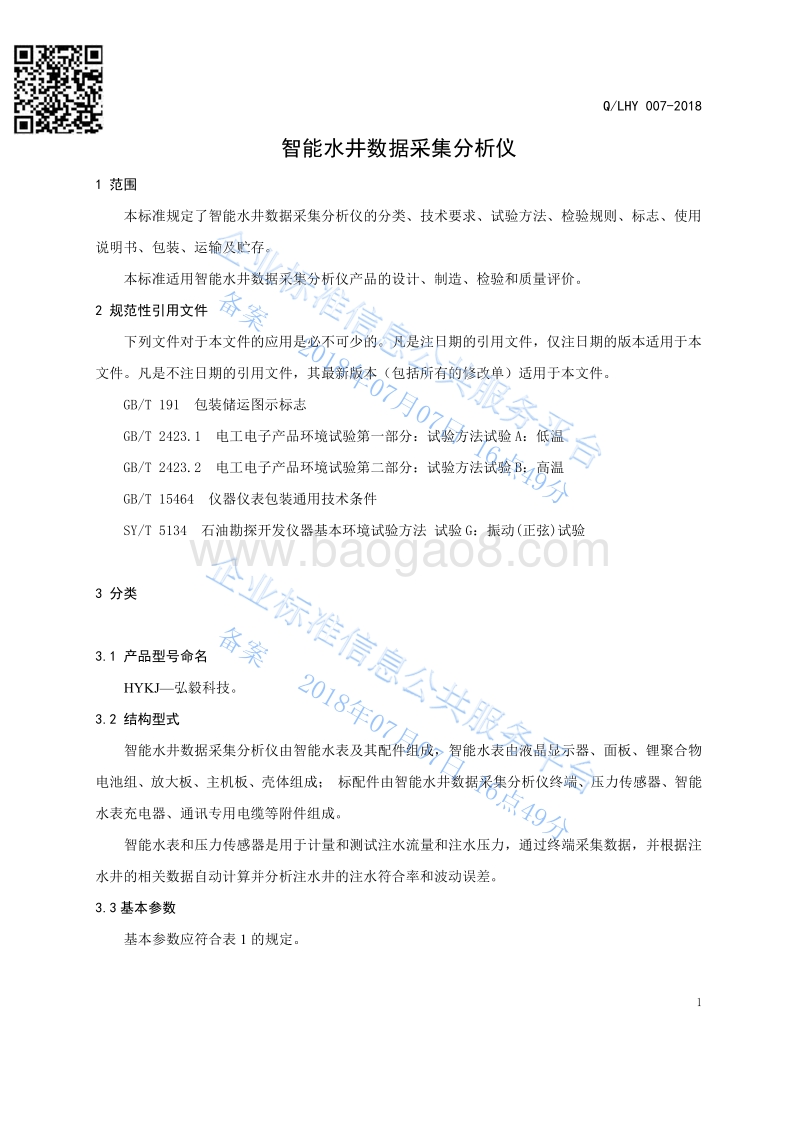

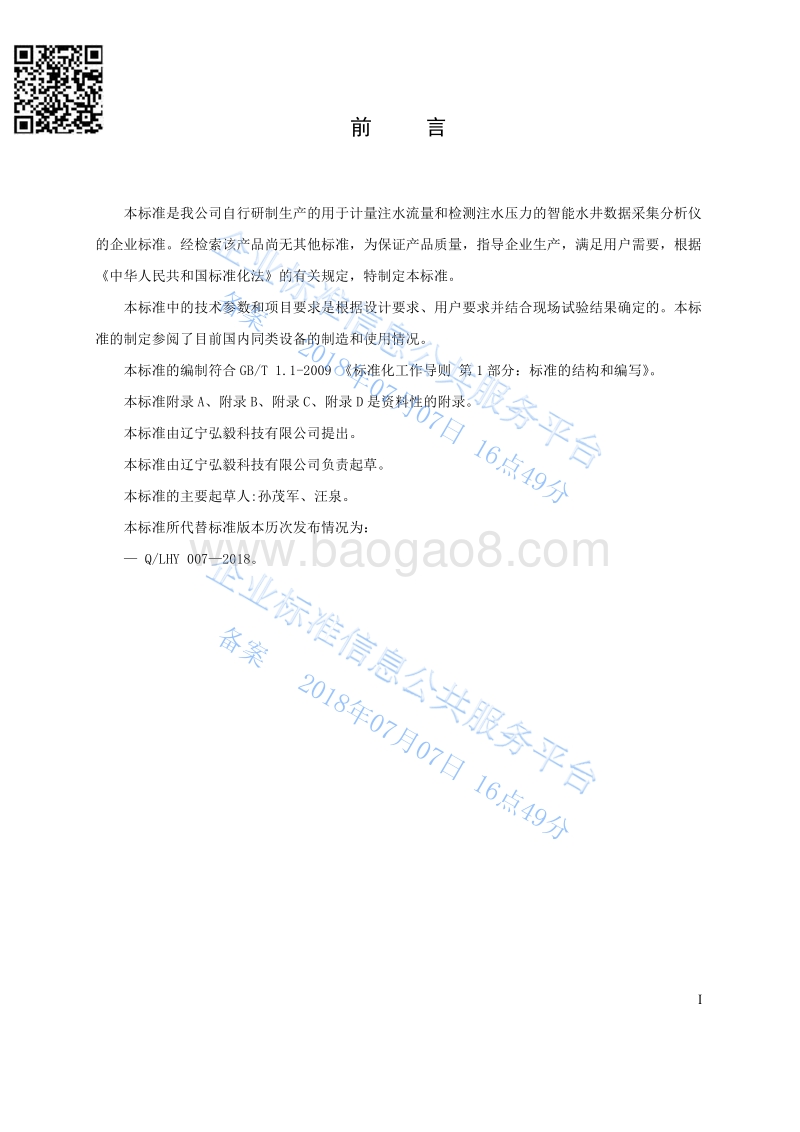

备 案 号 ： 2109.11.29122018 Q/LHY辽 宁 弘 毅 科 技 有 限 公 司 企 业 标 准Q/LHY 007-2018智 能 水 井 数 据 采 集 分 析 仪2018-4-24发 布 2018-04-24实 施辽 宁 弘 毅 科 技 有 限 公 司 发 布备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分前 言本 标 准 是 我 公 司 自 行 研 制 生 产 的 用 于 计 量 注 水 流 量 和 检 测 注 水 压 力 的 智 能 水 井 数 据 采 集 分 析 仪的 企 业 标 准 。 经 检 索 该 产 品 尚 无 其 他 标 准 ， 为 保 证 产 品 质 量 ， 指 导 企 业 生 产 ， 满 足 用 户 需 要 ， 根 据 中 华 人 民 共 和 国 标 准 化 法 的 有 关 规 定 ， 特 制 定 本 标 准 。本 标 准 中 的 技 术 参 数 和 项 目 要 求 是 根 据 设 计 要 求 、 用 户 要 求 并 结 合 现 场 试 验 结 果 确 定 的 。 本 标准 的 制 定 参 阅 了 目 前 国 内 同 类 设 备 的 制 造 和 使 用 情 况 。本 标 准 的 编 制 符 合 GB/T 1.1-2009 标 准 化 工 作 导 则 第 1 部 分 ： 标 准 的 结 构 和 编 写 。本 标 准 附 录 A、 附 录 B、 附 录 C、 附 录 D是 资 料 性 的 附 录 。本 标 准 由 辽 宁 弘 毅 科 技 有 限 公 司 提 出 。本 标 准 由 辽 宁 弘 毅 科 技 有 限 公 司 负 责 起 草 。本 标 准 的 主 要 起 草 人 :孙 茂 军 、 汪 泉 。本 标 准 所 代 替 标 准 版 本 历 次 发 布 情 况 为 ： Q/LHY 007 2018。I备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018智 能 水 井 数 据 采 集 分 析 仪1 范 围本 标 准 规 定 了 智 能 水 井 数 据 采 集 分 析 仪 的 分 类 、 技 术 要 求 、 试 验 方 法 、 检 验 规 则 、 标 志 、 使 用说 明 书 、 包 装 、 运 输 及 贮 存 。本 标 准 适 用 智 能 水 井 数 据 采 集 分 析 仪 产 品 的 设 计 、 制 造 、 检 验 和 质 量 评 价 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 注 日 期 的 版 本 适 用 于 本文 件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T 191 包 装 储 运 图 示 标 志GB/T 2423.1 电 工 电 子 产 品 环 境 试 验 第 一 部 分 ： 试 验 方 法 试 验 A： 低 温GB/T 2423.2 电 工 电 子 产 品 环 境 试 验 第 二 部 分 ： 试 验 方 法 试 验 B： 高 温GB/T 15464 仪 器 仪 表 包 装 通 用 技 术 条 件SY/T 5134 石 油 勘 探 开 发 仪 器 基 本 环 境 试 验 方 法 试 验 G： 振 动 (正 弦 )试 验3 分 类3.1 产 品 型 号 命 名HYKJ弘 毅 科 技 。3.2 结 构 型 式智 能 水 井 数 据 采 集 分 析 仪 由 智 能 水 表 及 其 配 件 组 成 ， 智 能 水 表 由 液 晶 显 示 器 、 面 板 、 锂 聚 合 物电 池 组 、 放 大 板 、 主 机 板 、 壳 体 组 成 ； 标 配 件 由 智 能 水 井 数 据 采 集 分 析 仪 终 端 、 压 力 传 感 器 、 智 能水 表 充 电 器 、 通 讯 专 用 电 缆 等 附 件 组 成 。智 能 水 表 和 压 力 传 感 器 是 用 于 计 量 和 测 试 注 水 流 量 和 注 水 压 力 ， 通 过 终 端 采 集 数 据 ， 并 根 据 注水 井 的 相 关 数 据 自 动 计 算 并 分 析 注 水 井 的 注 水 符 合 率 和 波 动 误 差 。3.3基 本 参 数基 本 参 数 应 符 合 表 1的 规 定 。 1备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018表 1 基 本 参 数项 目 内 容 单 位 参 数终端 尺 寸 （ 长 宽 高 ） mm 19612035重 量 kg 0.9液 晶 规 格 inch 4.3(480272点 阵 )耗 电 量 W 1工 作 电 压 VDC 3.6智能水表 尺 寸 （ 长 宽 高 ） mm 80100130重 量 kg 0.6耗 电 量 mW 0.4供 电 电 压 VDC 3.6压力传感器 尺 寸 mm 3085重 量 kg 0.2供 电 电 压 VDC 3V压 力 范 围 MPa 0 20MPa附件 专 用 传 感 器 电 缆 m 1数 据 记 录 仪 充 电 器 个 14 技 术 要 求4.1 智 能 水 井 数 据 采 集 分 析 仪 必 须 符 合 本 标 准 规 定 ， 并 按 经 规 定 程 序 批 准 的 图 样 及 技 术 文 件 制 造 。4.2 仪 器 环 境 条 件工 作 温 度 : -40 +70工 作 湿 度 ： 85% 2备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-20184.3 测 量 范 围 表 2 智 能 水 井 数 据 采 集 分 析 仪 终 端 测 量 参 数 范 围适 用 介 质Medium 工 业 水 或 含 油 污 水介 质 温 度 0 90公 称 通 径 DN（ mm） 25 32/50 50 80公 称 压 力（ MPa） 16、 25、 32、 35、 42最 大 流 量(m3/h) 30 40 50 80公 称 流 量(m3/h) 3.5 6 15 40分 界 流 量(m3/h) 1.05 1.8 4.5 12最 小 流 量(m3/h) 0.28 0.48 1.2 3.2低 流 量(m3/h) 0.16 0.3 0.5 24.4技 术 指 标注 水 流 量 ： 从 包 括 分 界 流 量 至 最 大 流 量 的 高 区 为 2%，从 包 括 最 小 流 量 至 不 包 括 分 界 流 量 的 低 区 为 3%注 水 压 力 ： 0 20MPa 准 确 度 ： 0.5%F.S。4.5 高 温 试 验 ： 加 温 到 55 恒 温 2小 时 ， 试 验 时 仪 器 输 出 应 有 相 应 显 示 ， 测 试 仪 能 够 正 常 工 作 。4.6 低 温 试 验 ： 降 温 到 -40 恒 温 2 小 时 ， 试 验 时 仪 器 输 出 应 有 相 应 显 示 ， 测 试 仪 能 够 正 常 工 作 。4.7 智 能 水 表 完 全 充 电 8h， 连 续 工 作 24h， 智 能 水 井 数 据 采 集 分 析 仪 终 端 电 池 供 电 连 续 工 作 12 月 以上 。4.8振 动 试 验 ： 振 动 加 速 度 19.6m/s2， 振 动 频 率 范 围 5Hz 55Hz 5Hz， 扫 描 速 率 1oct/min， 振 动时 间 30min， 测 试 仪 能 够 正 常 工 作 。4.9仪 器 面 板 字 迹 清 晰 ， 标 志 完 整 齐 全 ， 外 表 面 无 檫 、 碰 、 伤 痕 ， 零 部 件 无 锈 蚀 ， 连 接 电 缆 焊 接 良好 ， 应 有 防 折 断 保 护 。5 试 验 方 法 3备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-20185.1试 验 设 备a)流 量 检 定 装 置 ；b)活 塞 压 力 计 ；c)恒 温 箱 ；d)PC机 ；e)低 温 箱 ；f)数 字 万 用 表 。5.2流 量 检 定智 能 水 表 装 在 流 量 检 定 装 置 上 ， 然 后 按 流 量 满 量 程 的 20%为 阶 梯 ， 瞬 时 流 量 由 0增 加 到 满 量 程 ,再 减 小 到 0， 如 此 往 复 三 次 ,记 录 三 组 测 试 数 据 ， 填 入 附 录 A中 。 计 算 每 一 流 量 下 仪 器 读 数 的 上 行 平均 值 和 下 行 平 均 值 ， 由 上 、 下 行 平 均 值 与 标 准 值 比 较 ， 求 出 仪 器 最 大 误 差 ， 按 公 式 （ 1） 计 算 流 量 测量 准 确 度 Q：Q= 100% (1)Qmax流 量 最 大 误 差 m3/hQF.S满 量 程 载 荷 kN计 算 结 果 应 满 足 4.3的 要 求 .5.3压 力 检 定将 压 力 传 感 器 装 在 活 塞 压 力 计 上 ， 调 节 活 塞 压 力 计 并 逐 渐 加 载 砝 码 ， 使 压 力 由 0升 到 4MPa、8MPa、 12MPa、 16Mpa、 20Mpa再 按 上 述 相 反 顺 序 由 最 大 值 降 至 0， 如 此 往 复 3次 ， 记 录 3组 测 试数 据 填 入 附 录 B中 ， 计 算 每 一 试 验 压 力 下 的 总 平 均 读 数 值 ， 与 标 准 比 较 ， 求 出 最 大 误 差 ， 按 公 式 （ 3）计 算 压 力 测 量 准 确 度 p：p= 100% (2)Pmax压 力 最 大 误 差 MPaPF.S满 量 程 压 力 MPa 4QmaxQF。 SPF。 SPmax备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018计 算 结 果 应 满 足 4.4的 要 求 。5.4高 温 试 验将 仪 器 各 部 分 用 电 缆 连 接 ， 并 设 置 成 测 试 状 态 ， 置 于 恒 温 箱 中 。 缓 慢 加 温 到 70 ， 恒 温 2h， 然后 打 开 恒 温 箱 ， 接 通 仪 器 电 源 ， 安 照 5.2 和 5.3中 流 量 和 压 力 的 检 测 流 程 检 测 ， 结 果 应 满 足 4.4 中的 要 求 。 按 GB/T 2423.2 标 准 规 定 方 法 进 行 。5.5低 温 试 验将 仪 器 各 部 分 用 电 缆 连 接 ， 并 设 置 成 工 作 状 态 ， 置 于 低 温 箱 中 。 对 低 温 型 仪 器 温 度 逐 渐 降 到-40 ， 对 常 温 型 仪 器 温 度 逐 渐 降 到 0 ， 恒 温 2h后 ， 打 开 低 温 箱 ， 接 通 仪 器 电 源 ， 安 照 5.2和 5.3中 流 量 和 压 力 的 检 测 流 程 检 测 ， 结 果 应 满 足 4.4中 的 要 求 。 按 GB/T 2423.2 标 准 规 定 方 法 进 行 。5.6连 续 工 作 时 间 试 验将 仪 器 电 池 充 足 电 ， 各 部 分 用 电 缆 连 接 ， 接 通 电 源 ， 记 下 开 机 时 间 ， 让 仪 器 一 直 处 于 测 试 状 态 ，每 小 时 按 5.2、 5.3 要 求 试 验 一 次 ， 直 到 电 源 用 尽 ， 关 断 电 源 ， 记 录 关 机 时 间 ， 从 开 机 到 关 机 时 间 应大 于 24h。5.7振 动 试 验按 SY/T 5134 进 行 振 动 试 验 ， 应 符 合 4.3.7 的 要 求 。5.8仪 器 面 板 质 量 要 求目 测 。6 检 验 规 则6.1 产 品 须 经 公 司 质 检 部 门 检 验 合 格 并 附 有 合 格 证 方 可 出 厂 。6.2 产 品 检 验 分 为 出 厂 检 验 和 型 式 检 验 。6.3 出 厂 检 验 项 目 为 4.4、 4.9条 。6.4 型 式 检 验型 式 检 验 为 本 标 准 全 部 检 验 项 目 。6.4.1 有 下 列 情 况 之 一 时 ， 应 进 行 型 式 检 验 ：a) 产 品 定 型 时 ；b) 当 结 构 、 量 程 、 不 准 确 度 改 变 可 能 影 响 产 品 性 能 时 ； 5备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018c) 正 常 生 产 每 年 进 行 一 次 ；d) 停 产 一 年 后 恢 复 生 产 时 ；e) 国 家 监 督 机 构 提 出 要 求 时 。6.4.2 抽 样 方 法出 厂 检 验 应 逐 台 进 行 检 验 ， 型 式 检 验 产 品 应 从 出 厂 检 验 合 格 的 产 品 中 随 机 抽 取 一 台 。6.4.3 判 定 规 则当 检 验 产 品 有 不 合 格 项 时 ， 允 许 重 新 调 试 后 再 次 提 交 对 不 合 格 项 检 验 ， 如 仍 不 合 格 ， 则 判 定 该产 品 为 不 合 格 。7 标 志 、 使 用 说 明 书 、 包 装 、 运 输 、 贮 存7.1标 志a） 产 品 名 称 ；b） 型 号 ；c） 基 本 参 数 ；d） 执 行 标 准 号 ；e） 生 产 日 期 或 批 号 ；f） 厂 名 、 厂 址 ；g） 电 话 。7.2使 用 说 明 书使 用 说 明 书 包 括 内 容 如 下 ：a) 产 品 简 介 ；b) 产 品 特 性 ；c) 开 机 测 试 ；d) 导 入 数 据 ；e) 测 流 量 ；f) 测 压 力 ；g) 浏 览 数 据 ； 6备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018h) 数 据 回 放 ；i) 系 统 设 置 ；j) 仪 器 检 定 ；k) 检 定 通 讯 。7.3包 装整 机 包 装 形 式 采 用 手 提 箱 ， 内 设 减 震 隔 离 垫 板 ， 贮 存 图 示 标 志 应 符 合 GB/T191-2000标 准 规 定 。7.4随 机 文 件随 机 文 件 应 有 ： 使 用 说 明 书 、 维 护 手 册 、 装 箱 清 单 、 合 格 证 、 质 量 保 证 书 。7.5运 输产 品 应 满 足 各 种 运 输 条 件 要 求 ， 运 输 过 程 中 应 稳 定 设 备 不 得 松 动 ， 不 得 与 其 它 设 备 冲 撞 ， 搬 运过 程 中 不 得 抛 掷 。7.6贮 存长 期 存 放 的 智 能 水 井 数 据 采 集 分 析 仪 ， 应 放 在 防 雨 、 防 晒 、 防 潮 、 通 风 的 库 房 内 。7备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分Q/LHY 007-2018附 录 A(资 料 性 附 录 )流 量 试 验 记 录 表仪 器 编 号 ： 试 验 时 间 ： 年 月 日试 验 流 量 第 一 次 第 二 次 第 三 次 上 行平 均 值 下 行平 均 值 最 大误 差 标 准值 流 量 精 度上 行 下 行 上 行 下 行 上 行 下 行F=100% Qmax=QF.S=F=试 验 员 ： 记 录 员 ： 检 验 员 ：8QmaxQFS备案 2018年07月07日 16点49分备案 2018年07月07日 16点49分
