高速公路桥梁预防养护规程DB12／T 941-2020.pdf

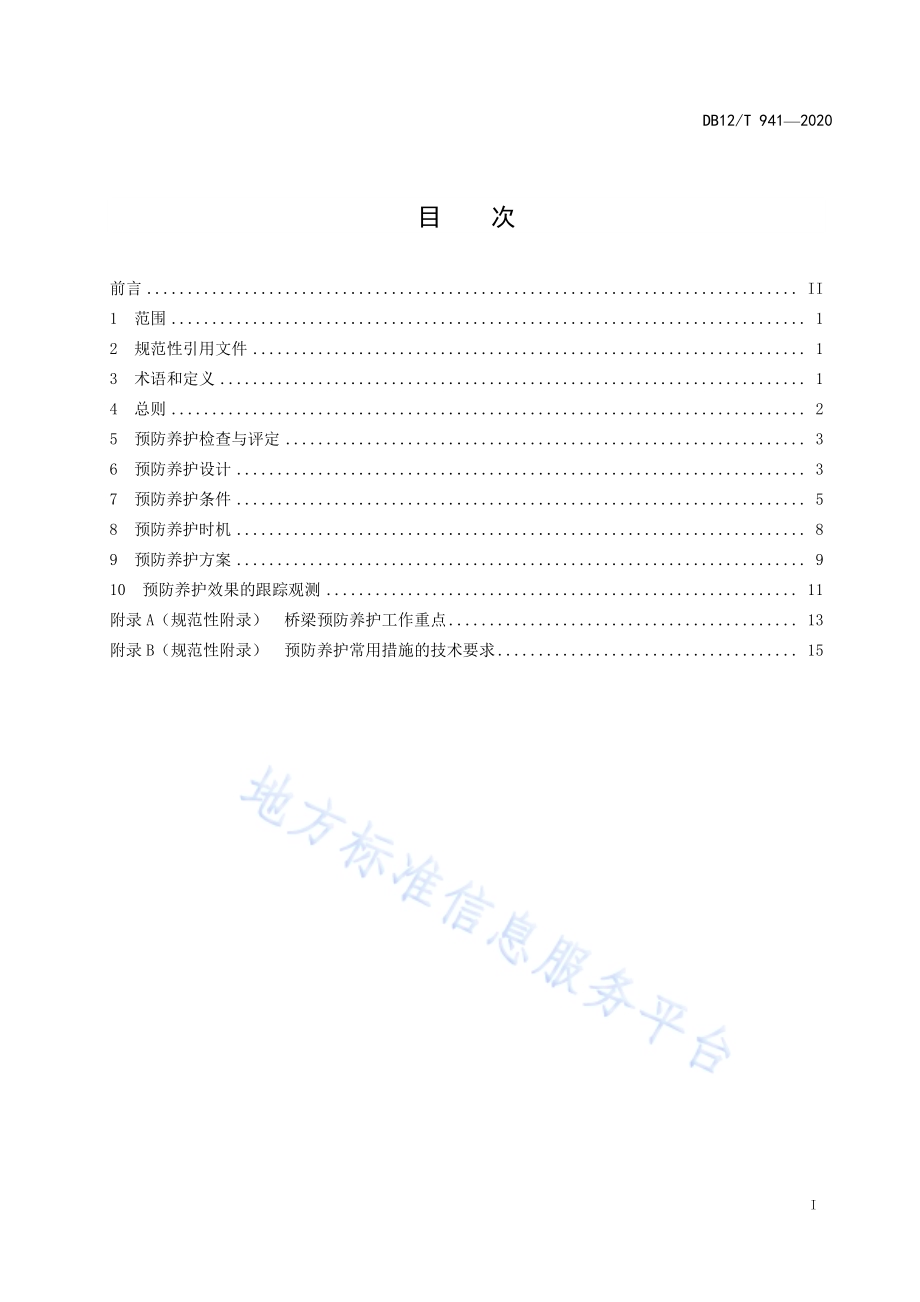

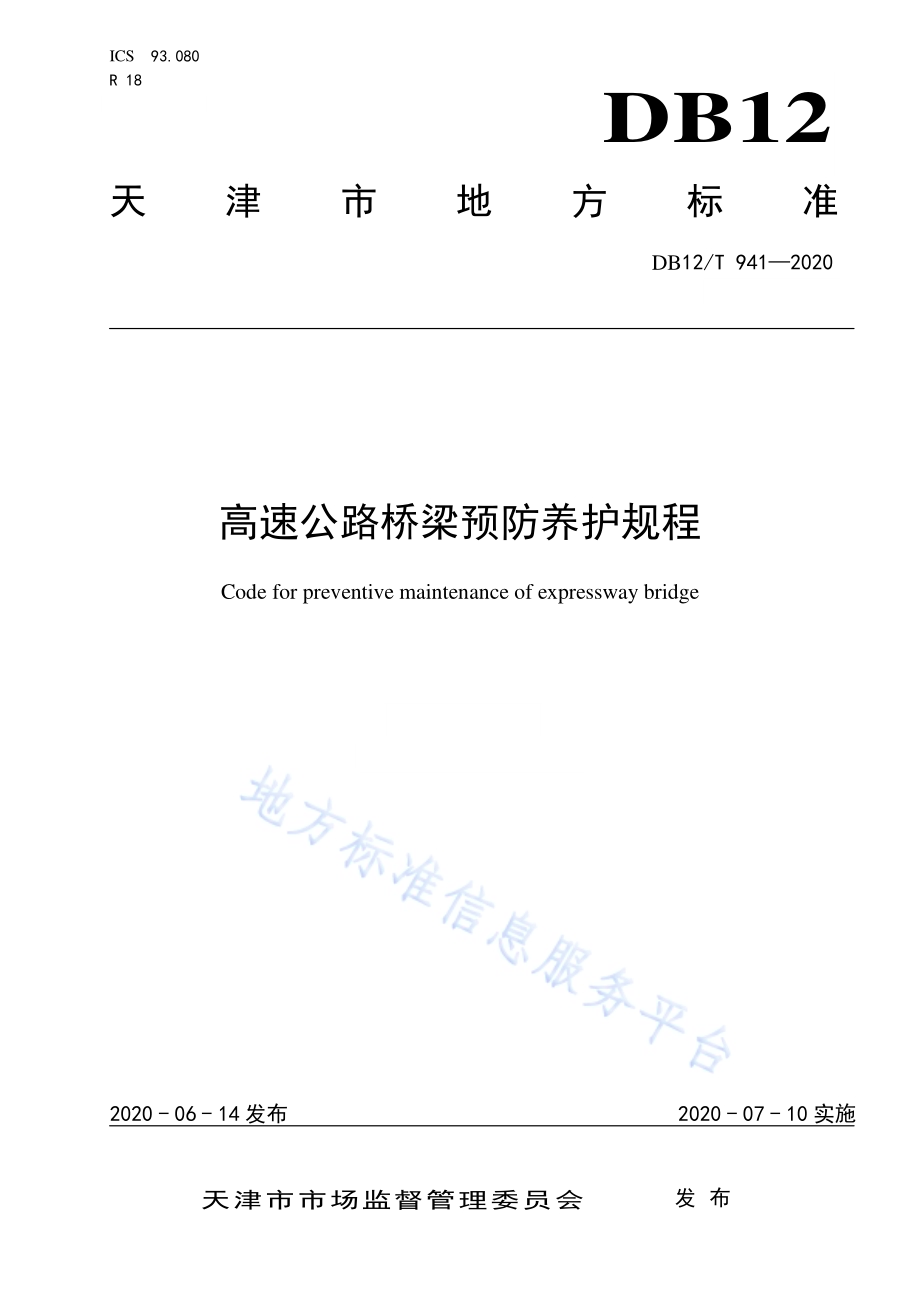

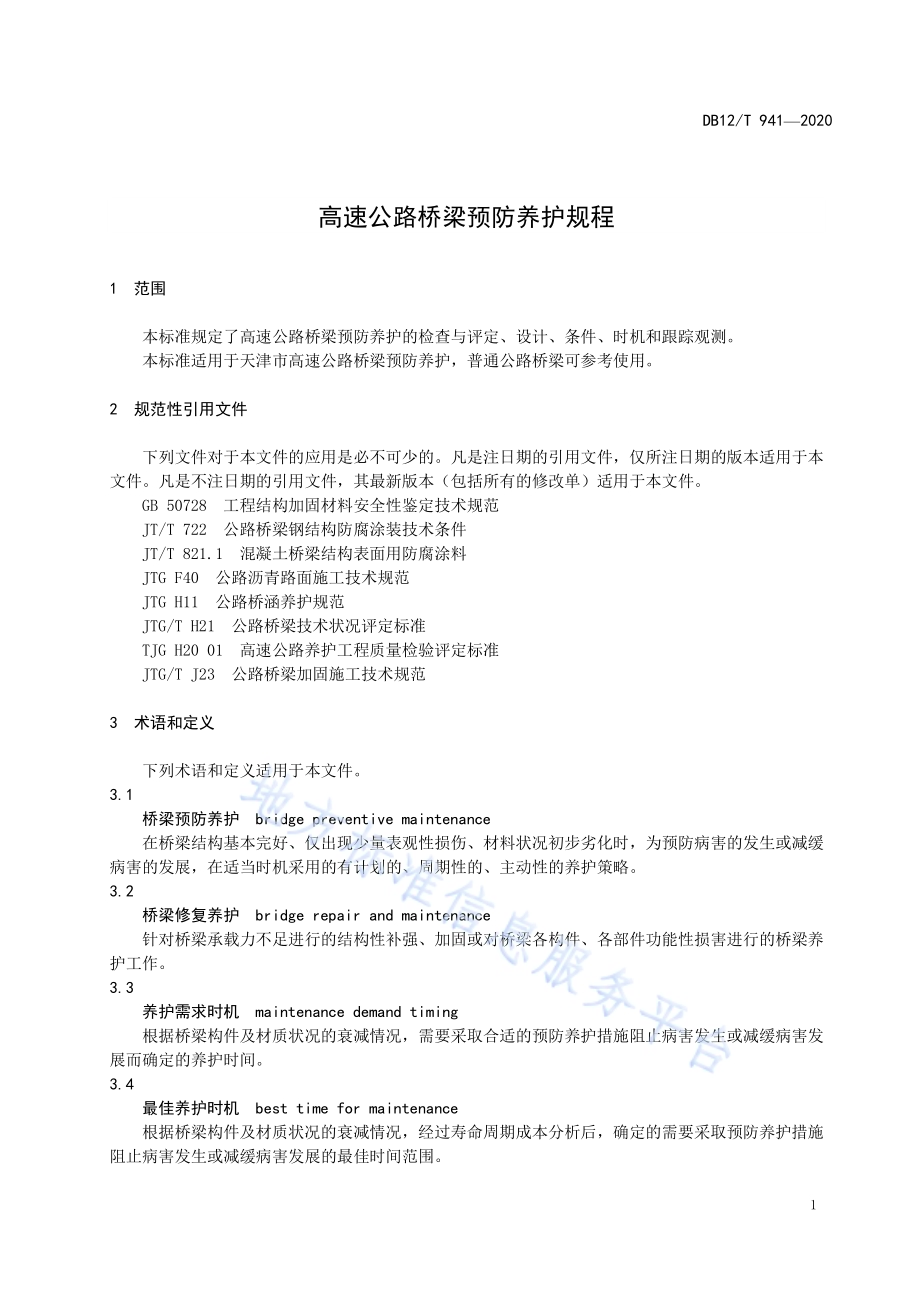

ICS 93.080 R 18 DB12 天津市地方标准 DB12/T 941 2020 高速公路 桥梁预防 养护规程 Code for preventive maintenance of expressway bridge 2020-06-14 发布 2020-07-10 实施 天 津 市 市 场 监 督 管 理 委 员 会 发布 DB12/T 941 2020 I 目 次 前言.II 1 范围.1 2 规范性引用文件.1 3 术语和定义.1 4 总则.2 5 预防养护检查与评定.3 6 预防养护设计.3 7 预防养护条件.5 8 预防养护时机.8 9 预防养护方案.9 10 预防养护效果的跟踪观测.11 附录A（规范性附录）桥梁预防养护工作重点.13 附录B（规范性附录）预防养护常用措施的技术要求.15 DB12/T 941 2020 II 前 言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由天津市天津市交通运输委员会提出并归口。本标准起草单位：天津市高速公路管理处、天津市交通运输工程质量安全监督总站、天津市交通科学研究院、天津新展高速公路有限公司、天津海滨大道建设发展有限公司、中交一公局第六工程有限公司。本标准主要起草人：张亮、张建东、何立忠、宋晓磊、陈明、袁继强、纪姗、陈思、王国军、刘得超、徐鸿喆、王峥、高坤、田增朝、李海、张帝、王星、裴旺、岳向武、陈鑫瑞、何铁强、李玉玺、崔红娜、李仙、曹书生、焦晓磊、刘艳竹、董长松、王海峰、李清华、谢雄兵、王文超、罗春来、袁玉琴、王海彦、黄明、赵会凯、陈鸿锦、张旭良、张昊伟、肖新江、周思南。DB12/T 941 2020 1 高 速公路 桥梁预防 养护规 程 1 范围 本标准规定了高速公路桥梁预防养护的检查与评定、设计、条件、时机和跟踪观测。本标准适用于天津市高速公路桥梁预防养护，普通公路桥梁可参考使用。2 规范性 引用 文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB 50728 工程结构加固材料安全性鉴定技术规范 JT/T 722 公路桥梁钢结构防腐涂装技术条件 JT/T 821.1 混凝土桥梁结构表面用防腐涂料 JTG F40 公路沥青路面施工技术规范 JTG H11 公路桥涵养护规范 JTG/T H21 公路桥梁技术状况评定标准 TJG H20 01 高速公路养护工程质量检验评定标准 JTG/T J23 公路桥梁加固施工技术规范 3 术语和 定义 下列术语和定义适用于本文件。3.1 桥梁预 防养 护 bridge preventive maintenance 在桥梁结构基本完好、仅出现少量表观性损伤、材料状况初步劣化时，为预防病害的发生或减缓病害的发展，在适当时机采用的有计划的、周期性的、主动性的养护策略。3.2 桥梁修 复养 护 bridge repair and maintenance 针对桥梁承载力不足进行的结构性补强、加固或对桥梁各构件、各部件功能性损害进行的桥梁养护工作。3.3 养护需 求时 机 maintenance demand timing 根据桥梁构件及材质状况的衰减情况，需要采取合适的预防养护措施阻止病害发生或减缓病害发展而确定的养护时间。3.4 最佳养 护时 机 best time for maintenance 根据桥梁构件及材质状况的衰减情况，经过寿命周期成本分析后，确定的需要采取预防养护措施阻止病害发生或减缓病害发展的最佳时间范围。DB12/T 941 2020 2 3.5 桥梁日 常养 护 daily maintenance of bridge 对桥梁经常进行的清洁、保养作业。3.6 桥梁构件 bridge member 组成桥梁结构的最小单元，如一片梁、一个桥墩等。3.7 桥梁部 件 bridge component 结构中同类构件的统称，如梁、桥墩等。3.8 蜂窝 voids 混凝土局部不密实或松散，混凝土表面多砂少浆，呈蜂窝状空洞。3.9 剥落 spalling 混凝土表层脱落、粗集料外露的现象。严重时，成片状脱落，钢筋外露。3.10 涂层缺陷 coating defect 钢结构表面涂层出现流痕、气泡、白化、起皱、起皮等现象。4 总则 4.1 桥梁预防养护是依据桥梁技术状况评定结果，基于费用-效益原则进行的有计划的、周期性的、主动性养护策略。4.2 桥梁预防养护可通过修复桥梁非结构性损伤的方式保持和改善桥梁技术状况，延缓桥梁结构性损伤的发生、发展，降低桥梁全寿命周期内养护总费用。4.3 桥梁预防养护应贯彻 预防为主、防治结合 的方针，坚持 养早、养小、养好 的原则进行。4.4 应定期对桥梁技术状况进行检测评定，结合病害的发展、分析，预测桥梁病害发展趋势，制定科学有效、经济合理、安全可靠的预防养护方案；桥梁预防养护可作为专项工程进行，也可结合桥梁养护工程一并开展实施，逐步实现桥梁预防养护工作的规范化、科学化和制度化。4.5 桥梁预防养护应积极推广应用新技术、新材料、新设备、新工艺，总结经验，不断创新，提高预防养护的技术水平。4.6 桥梁预防养护工作，除应执行本规程的规定外，尚应遵守国家和行业现行相关标准、规范。4.7 桥梁预防养护工作流程见图 1所示。DB12/T 941 2020 3 图1 桥梁预 防养 护工 作流 程图 5 预防养 护检 查与 评定 5.1 一般规 定 5.1.1 运营管理单位应按照 JTG H11中要求的检查内容和检查频率开展桥梁检查工作,根据检查结果对桥梁技术状况进行评定。5.1.2 确定预防养护范围,制定预防养护方案和措施。5.1.3 预防养护的重点见附录 A。5.2 检查方 法 按照JTG H11中经常检查和定期检查的要求开展桥梁检查工作。5.3 评定方 法 5.3.1 桥梁病害标度的评定，依据 JTG/T H21中的评定方法进行。5.3.2 桥梁预防养护检查评定以桥梁构件和部件为主，在确定预防养护范围时，主要以桥梁构件、部件、部位的评定结果为依据。6 预防养 护设 计 6.1 一般规 定确定预防养护时机 桥梁经常检查 桥梁定期检查 确定预防养护方案 是/否满足预防养护条件 修复养护 桥梁检查与评定 日常养护 否 否 是 预防养护设计 预防养护实施 预防养护实施效果跟踪观测 DB12/T 941 2020 4 6.1.1 预防养护设计应进行方案比选和费用效益分析。6.1.2 预防养护设计应参考历年桥梁检测数据，并进行总结分析。6.1.3 预防养护设计包括预防养护综合规划设计和预防养护专项方案设计。6.2 预防养 护 综 合规 划设 计流 程 6.2.1 预防养护综合规划设计通过对桥梁历史检测数据进行分析，总结病害发展演变趋势，结合预防养护效果的分析，制定未来 3年5年的预防养护方案。6.2.2 预防养护综合规划设计流程见图2 所示，主要内容包括：根据桥梁历史检测数据，分析桥梁病害尤其是适合进行预防养护的病害的发展演变趋势；根据桥梁总体养护规划和养护投资计划，结合桥梁的养护历史、通车运营年限、周边环境条件、预防养护技术等，制定预防养护综合规划设计初步方案；通过对预防养护效果、实施可靠度、寿命周期成本分析，确定最终的预防养护综合规划设计方案。图2 预防养 护 综 合规 划设 计流 程 6.3 预防养 护专项 方 案设 计流程 6.3.1 预防养护专项方案设计应及时对桥梁检测数据进行分析，根据实际情况判定是否需要安排开展预防养护，或结合工程维修一并实施。6.3.2 预防养护专项方案设计流程见图3 所示，主要内容包括：预防养护综合规划设计选定 寿命周期成本分析 实施可靠度分析 预防养护效果分析 病害发展演变趋势 病害影响分析 历史病害数据分析 制定预防养护综合规划 初步设计 养护总体规划 养护历史 养护投资计划 预防养护技术分析 周边环境条件 通车运营年限 DB12/T 941 2020 5 通过桥梁检查，确定预防养护范围；分析检测数据，根据桥梁结构、周边环境条件、技术适用性等形成初步的预防养护专项方案；结合经济效益、交通组织、预防养护效果等，确定最终的预防养护专项方案。图3 预防养 护专 项方 案 设 计流 程 7 预防养 护条 件 7.1 一般规 定 7.1.1 预防养护一般适用于桥梁构件、部件、部位技术状况良好的在役桥梁。7.1.2 依据JTG/T H21评定标准，当桥梁构件、部件、部位（桥面系、上部结构、下部结构）病害评定标度达到2时，宜进行预防养护。7.2 桥梁预 防养 护条 件 7.2.1 上部结构构件预防养护条件见表1 所示。表1 上部结 构构 件预 防养 护条 件 序号 预防养护病害条件 描述 病害类型 标度值 1 混凝土表层裂缝 2 局部出现网状裂缝，或主梁出现少量轻微裂缝，缝宽未超限；网状裂缝累计面积构件面积的 20%，单处面积1.0，或主 梁裂缝缝长截面尺寸 1/3 预防养护专项方案选定 交通组织 实施可靠度 预防养护效果 施工工期 经济效益分析 确定预防养护范围 周边环境条件 初步的预防养护专项方案 技术成熟度、适用性 病害数据分析 桥梁结构类型 DB12/T 941 2020 6 表 1（续）序号 预防养护病害条件 描述 病害类型 标度值 2 混凝土结构表观缺陷 蜂窝、麻面 2 较大面积蜂窝麻面 累计面积构件面积的 50%3 渗水、水蚀、麻面 2 呈现明水，伴有晶体析出或水迹、白华，表层砂浆脱落，露出粗骨料呈现麻面 累计面积构件面积的5%，或单处面积0.5 4 次要部件 胀裂、剥落 2 局部表层混凝土空鼓、网裂，轻微剥落 累计面积构件面积的 5%，或单处面积0.5 5 钢结构 表层缺陷 涂层劣化 2 涂层个别位置出现流痕、气泡、白化、漆膜发黏、针孔、起皱或皱纹、表面粉化、变色起皮、脱落等缺陷 累计面积构件面积的 10%6 钢材锈蚀 2 构件表面发生轻微锈蚀，部分氧化皮或油漆层出现剥落 锈蚀累计面积构件面积的 5%7 斜拉索、吊杆钢护筒防水垫圈 2 轻微老化，表面有脏污 8 支座 钢构件锈蚀 2 垫板、钢盆、螺栓等出现表面出现较多锈蚀 7.2.2 下部结构构件预防养护条件见表2 所示。表2 下部结 构构 件预 防养 护条 件 序号 预防养护病害条件 描述 病害类型 标度值 1 混凝土 表层裂缝 桥墩 网状裂缝 2 局部网状裂缝；累计面积构件面积的20%，单处面积1.0 2 水平裂缝 2 较少裂缝，缝宽未超限；缝长墩身直径或墩身宽度的 1/8 3 竖向裂缝 2 较少裂缝，缝宽未超限 缝长截面尺寸的 1/5 4 盖梁 网状裂缝 2 局部网状裂缝；累计面积构件面积的20%，单处面积1.0 5 墩帽顶面 水平裂缝 2 少量裂缝，缝宽未超限；缝长截面尺寸的 1/3 6 盖梁 自上而下的垂直裂缝 2 缝宽未超限 缝长截面尺寸的 1/5，间距80 DB12/T 941 2020 7 表 2（续）序号 预防养护病害条件 描述 病害类型 标度值 7 混凝土 表层裂缝 台身 网状裂缝 2 局部网状裂缝；累计面积构件面积的20%，单处面积1.0 8 台身的 水平裂缝 2 缝宽未超限 缝长台身宽的 1/8 9 竖向裂缝 2 缝宽未超限 缝长截面尺寸的 1/3 10 台帽 台帽 自上而下的垂直裂缝 2 缝宽未超限 缝长截面尺寸的 2/3，间距20 11 翼墙、耳墙 2 较多网裂；出现个别裂缝，缝宽未超限 网裂总面积 12 混凝土结构表观缺陷 墩身 盖梁 蜂窝、麻面 2 轻微蜂窝、麻面 累计面积构件面积的 20%，单处面积1.0 13 剥落、露筋 2 局部混凝土剥落、露筋 累计面积构件面积的3%，单处面积0.5 14 桥台 剥落 2 局部混凝土剥落 累计面积构件面积的5%，单处面积0.5 15 台帽 破损 2 局部混凝土剥落、磨损等 累计面积构件面积的 10%，单处面积0.5 16 翼墙 耳墙 破损 2 局部混凝土出现空洞、孔洞、剥落，或砖石表面小块脱落 累计面积构件面积的5%，单处面积0.5 17 渗水、水蚀、麻面 2 呈现明水，伴有晶体析出或水迹、白华，表层砂浆脱落，露出粗骨料呈现麻面 累计面积构件面积的 5%，或单处面积0.5 18 锥坡、护坡 破损 2 铺砌面局部隆起、凹陷、开裂，砌缝砂浆脱落；或局部铺砌面下滑、坡角损坏 缺陷面积10%7.2.3 桥面系结构预防养护条件见表 3所示。表3 桥面系 结构 预防 养护 条件 序号 预防养护病害条件 描述 病害类型 标度值 1 车辙 2 面层出现深度较浅的车辙，深度达到 10-15mm 2 沥青混凝土铺装层破损 2 面层局部松散、露骨或局部浅坑槽 松散、露骨累计面积10%；坑槽深度25，累计面积3%，单处面积0.5 3 沥青混凝土铺装层裂缝 2 局部龟裂，裂缝区无变形、无散落；龟裂缝宽2.0，部分裂缝块度5.0m DB12/T 941 2020 8 表 3（续）序号 预防养护病害条件 描述 病害类型 标度值 3 沥青混凝土铺装层裂缝 2 局部块裂，裂缝区无散落；块裂缝宽3.0，大部分裂缝块度1.0m 有纵横裂缝，裂缝壁无散落，无支缝；纵横裂缝缝长1.0m，缝宽3.0 4 伸缩缝止水带缺陷 2 橡胶条老化、轻微损坏 5 混凝土护栏破损 2 个别构件出现蜂窝麻面、剥落、锈蚀、裂缝 8 预防养 护时 机 8.1 一般规 定 基于费用-效益的养护原则，预防养护时机可分为养护需求时机和最佳养护时机。8.2 养护需 求时 机 的 确定 8.2.1 养护需求时机在一定程度上可等同于预防养护条件达到的时间，即某种病害在一定时间内处于某个标度，即需要采取针对性的预防养护措施；超过了这段时间，病害会随着发展，达到更严重的标度，则需要进行修复养护。8.2.2 可根据构件病害标度，确定养护需求时机。本规程中对养护需求时机的选择可按照第 7章中7.2桥梁预防养护条件来确定。8.3 最佳养 护时 机 的 确定 最佳养护时机的确定流程见图4所示。DB12/T 941 2020 9 图4 最佳养 护时 机确 定流 程 图 9 预防养 护方 案 9.1 一般规 定 9.1.1 预防养护方案选择前应对桥梁的技术状况及病害进行全面的调查和检测。9.1.2 预防养护方案选择应考虑桥梁技术状况、桥梁结构类型、通车年限、交通量、交通组成、技术成熟度、施工影响、养护资金等，通过综合评定选择最佳的预防养护方案。9.1.3 预防养护常用措施的技术要求见附录 B。9.2 预防养 护方 案 9.2.1 桥梁上 部结 构 桥梁上部结构常见病害预防养护方案见表4所示。桥梁经常检查 桥梁定期检查 是/否满足预防养护条件 修复养护 适合预防养护的时间范围 选择几个适合预防养护的时间点 预防养护效果分析 经济效益分析 寿命周期养护总费用最低 最佳养护时机 日常养护 桥梁检查与评定 历史病害数据分析 周边环境条件 否 否 是 DB12/T 941 2020 10 表4 桥梁上 部结 构常 见病 害预 防养护 方案 序号 预防养护病害条件 预防养护方案 病害类型 标度值 1 混凝土表层裂缝 2 表面封闭法：裂缝宽度小于 0.15mm 压力注胶法：裂缝宽度大于等于 0.15mm 2 混凝土结构表观缺陷 蜂窝、麻面 2 1 钢筋锈蚀部位，进行除锈，通过涂层封闭防护（喷剂、阻锈剂、表面憎水浸渍、硅烷涂层）或阴极保护的方式进行防锈处置 2 对于混凝土缺陷通过水泥混凝土（砂浆）、高抗渗混凝土（砂浆）、聚合物水泥混凝土（砂浆）、改性环氧混凝土（砂浆）等进行修复 3 对处于水环境或潮湿环境的部位，还应进行表面涂层防护，进行防水、防腐处理 3 渗水、水蚀、麻面 2 4 胀裂、剥落 2 5 钢结构 表层缺陷 涂层劣化 2 涂层修补 6 钢材锈蚀 2 除锈、喷涂防锈防腐涂层 7 斜拉索、吊杆钢护筒防水垫圈 2 补设防水垫圈 8 支座 钢构件锈蚀 2 除锈、喷涂防锈防腐涂层 9.2.2 桥梁下 部结 构 桥梁下部结构常见病害预防养护方案见表5所示。表5 桥梁 下 部结 构常 见病 害预 防养护 方案 序号 预防养护病害条件 预防养护方案 病害类型 标度值 1 混凝土 表层裂缝 桥墩 网状裂缝 2 表面封闭法：裂缝宽度小于 0.15mm 压力注胶法：裂缝宽度大于等于 0.15mm 2 水平裂缝 2 3 竖向裂缝 2 4 盖梁 网状裂缝 2 5 墩帽顶面 水平裂缝 2 6 盖梁自上而下的 垂直裂缝 2 7 台身 网状裂缝 2 8 台身的 水平裂缝 2 9 竖向裂缝 2 10 台帽 台帽自上而下的 垂直裂缝 2 11 翼墙、耳墙裂缝 2 DB12/T 941 2020 11 表 5（续）序号 预防养护病害条件 预防养护方案 病害类型 标度值 12 混凝土结构表观缺陷 墩身 盖梁 蜂窝、麻面 2 1 钢筋锈蚀部位，进行除锈，通过涂层封闭防护（喷剂、阻锈剂、表面憎水浸渍、硅烷涂层）或阴极保护的方式进行防锈处置 2 对于混凝土缺陷通过水泥混凝土（砂浆）、高抗渗混凝土（砂浆）、聚合物水泥混凝土（砂浆）、改性环氧混凝土（砂浆）等进行修复 3 对处于水环境或潮湿环境的部位，还应进行表面涂层防护，进行防水、防腐处理 4 水中墩柱可增设防腐涂装、腐蚀层（扩大截面）、玻纤维套筒等 13 剥落、露筋 2 14 桥台 剥落 2 15 台帽 破损 2 16 翼墙 耳墙 破损 2 17 渗水、水蚀、麻面 2 18 锥坡、护坡 破损 2 9.2.3 桥面系 结构 桥面系结构常见病害预防养护方案见表6所示。表6 桥面系 常见 病害 预防 养护 方案 序号 预防养护病害条件 预防养护方案 病害类型 标度值 1 沥青混凝土铺装 变形、破损、裂缝 2 日常裂缝处治、破损修补、微表处 2 伸缩缝止水带缺陷 2 1 更换缺陷伸缩缝止水带 2 伸缩缝液体/液态止水带 3 混凝土护栏破损 2 1 裂缝修补 2 钢筋锈蚀部位，进行除锈，通过涂层封闭防护（喷剂、阻锈剂、表面憎水浸渍、硅烷涂层）或阴极保护的方式进行防锈处置 3 对于混凝土缺陷通过水泥混凝土、高抗渗混凝土、聚合物水泥砂浆、改性环氧砂浆等进行修复 4 进行表面涂层（防腐涂料、表面憎水浸渍、硅烷涂层等）防护，进行防水、防腐处理 10 预防养 护效 果的 跟踪 观测 10.1 一般规 定 10.1.1 桥梁预防养护工作实施、验收完成后，应定期进行跟踪观测。10.1.2 通过跟踪观测，充分了解预防养护措施的效果以及与病害、病害环境的适应性。10.1.3 通过对跟踪观测结果的分析，改进、提升桥梁预防养护技术，必要时可设置试验段。10.1.4 结合效益成本分析，优化、调整养护方案。DB12/T 941 2020 12 10.2 预防养 护 措 施跟 踪观 测内容 10.2.1 混凝土 裂缝 表面 封闭、注 胶修补 10.2.1.1 封缝部位封缝胶是否与混凝土结构剥离、脱落，是否存在渗水现象，并结合封缝部位周边情况分析原因。10.2.1.2 封缝部位封缝胶是否沿原裂缝方向重新开裂，如有开裂，则需选取典型部位对裂缝变化情况进行跟踪观测。10.2.1.3 观测周期不宜低于一年一次。10.2.2 混凝土 表面 缺陷 修复 10.2.2.1 修补部位混凝土是否存在蜂窝、麻面、网裂、胀裂、剥落现象。10.2.2.2 对于修补处与外界水接触的部位，涂层是否完好，混凝土有无水蚀现象。10.2.2.3 观测周期不宜低于一年一次。10.2.3 混凝土 表面 防腐 涂装 10.2.3.1 涂层是否存在起皮、裂纹、破损、脱落等缺陷。10.2.3.2 与外界水接触或潮湿部位涂层处混凝土是否存在水蚀麻面、空鼓、网裂、胀裂、是否有锈迹渗出等缺陷。10.2.3.3 观测周期不宜低于一年一次。10.2.4 钢结构 涂层 劣化 修复 10.2.4.1 涂层是否存在气泡、起皮、脱落等缺陷。10.2.4.2 与外界水接触或潮湿部位涂层处钢结构是否存在锈蚀等。10.2.4.3 观测周期不宜低于半年一次。10.2.5 微表处 10.2.5.1 表观是否存在网裂、纵横向裂缝，坑槽、拥包、表层剥落等缺陷。10.2.5.2 桥面微表处车辙、平整度、渗水系数、抗滑系数、构造深度变化情况。10.2.5.3 观测周期不宜低于半年一次。10.2.6 补设斜 拉索、吊 杆 钢 护筒 防水垫 圈 10.2.6.1 防水垫圈是否污损、老化，是否存在挤压破损、缺失等。10.2.6.2 观测周期不宜低于半年一次。10.2.7 锥坡、护坡 破损 修复 10.2.7.1 修复部位勾缝是否开裂、脱落；是否存在破损、凹陷、砌石松动现象。10.2.7.2 观测周期不宜低于一年一次。DB12/T 941 2020 13 A A 附 录 A（规范 性附 录）桥梁预 防养 护工 作重 点 A.1 梁式桥 上部 结构 构件 A.1.1 预防养 护的 主要 病害 A.1.1.1 混凝土表面缺陷有蜂窝、麻面、渗水、水蚀麻面、胀裂剥落、掉角、空洞、孔洞等。A.1.1.2 局部露筋、钢筋锈蚀。A.1.1.3 梁体混凝土表层裂缝，影响桥梁构件、部件材质的耐久性，进而引起材质状况的劣化，导致构件或部件产生功能性损伤。A.1.1.4 钢构件表面锈蚀、涂层劣化（气泡、裂纹、起皮、脱落）。A.1.1.5 斜拉索及吊杆钢护筒防水垫圈失效。A.1.2 预防养 护工 作重 点部 位 A.1.2.1 边梁外侧翼板、腹板、底板易于与外界水接触的部位；边梁预防养护的实施可结合桥梁养护工程开展。A.1.2.2 泄水管周边由于长期渗漏水，易造成梁体产生混凝土缺陷；泄水管过短，泄水管内流出的水侵蚀梁体，造成混凝土缺陷。A.1.2.3 伸缩缝处梁端部位，伸缩缝处止水带失效会引起桥面积水沿伸缩缝处下渗至梁端部位，引起混凝土产生缺陷。A.1.2.4 铰缝、湿接缝等接缝部位梁体，因为接缝处长期渗水造成两侧梁体产生混凝土缺陷。A.1.2.5 斜拉索及吊杆钢护筒与索套管连接处的防水垫圈在长期振动情况下易被挤压破坏，同时在外界环境下易发生老化失效。A.2 桥梁下 部结 构构 件 A.2.1 预防养 护的 主要 病害 A.2.1.1 混凝土表面缺陷有蜂窝、渗水、水蚀麻面、胀裂剥落、掉角、空洞、孔洞等。A.2.1.2 局部露筋、钢筋锈蚀。A.2.1.3 桥台、墩柱、盖梁、桥塔、翼墙、耳墙等混凝土表层裂缝。A.2.1.4 钢构件表面锈蚀、涂层劣化（气泡、裂纹、起皮、脱落）。A.2.2 预防养 护工 作重 点部 位 A.2.2.1 桥梁下部结构长期与外界直接接触，长期雨水侵蚀及温度影响，易产生混凝土缺陷。A.2.2.2 伸缩缝处墩台，伸缩缝处止水带失效会引起桥面积水沿伸缩缝处下渗至墩台顶部，引起墩台产生混凝土缺陷。A.2.2.3 水中的墩柱，水中墩柱干湿交接部位易产生混凝土缺陷；水质污染严重区域或水中酸性离子（如沿海地域氯离子等）会加速混凝土缺陷的发展。DB12/T 941 2020 14 A.3 桥面系 构件 A.3.1 预防养 护的 主要 病害 A.3.1.1 沥青混凝土桥面铺装缺陷，如车辙、裂缝、局部坑槽、松散等。A.3.1.2 伸缩缝止水带损伤。A.3.1.3 混凝土护栏蜂窝麻面、剥落、露筋锈蚀、裂缝。A.3.1.4 泄水孔堵塞等。A.3.2 预防养 护工 作重 点部 位 A.3.2.1 沥青混凝土铺装缺陷部位，尤其是网裂、坑槽、松散部位，要及时查明是否由防水及混凝土铺装层损坏引起，并及时进行维修。A.3.2.2 伸缩缝止水带破损部位，伸缩缝止水带失效一方面会造成桥面积水下渗造成梁体及墩台产生水蚀等混凝土缺陷；另一方面桥面杂物不断掉落堆积在梁端部位，会影响梁体伸缩，产生次生病害。A.3.2.3 混凝土护栏，由于桥面横坡的原因雨水易在混凝土护栏内侧汇集，冬季融雪剂中的氯离子更加剧造成护栏内侧根部混凝土水蚀、松散、剥落；对于跨线桥部位混凝土护栏外侧的混凝土缺陷易造成混凝土掉落，影响桥下行人及车辆安全。DB12/T 941 2020 15 B B 附 录 B（规范 性附 录）预防养 护常 用措 施的 技术 要求 B.1 混凝土 裂缝 表面 封闭 修补 B.1.1 混凝土裂缝表面封闭修补适用于裂缝宽度小于0.15mm的裂缝处理，施工流程如图B.1所示：图B.1 混凝土 表面 裂缝 封闭 施工 流程图 B.1.2 施工工艺应符合下列规定：裂缝表面处理：首先，清理混凝土表面，对裂缝走向两侧各 30mm50mm 范围内的原构件表面，用喷砂机或砂轮机打磨平整，直至露出坚实的骨料新面，清除表面尘土、浮浆、污垢、油渍、原有涂装、抹灰层或其他饰面层；其次，除去裸露钢筋表面的锈迹及油污；最后，清除裂缝内的灰尘等杂物，采用工业丙酮擦拭一遍构件表面；配胶：按说明书提供的配比和所需用量配制好环氧树脂胶泥或封缝胶；用小铲刀将环氧胶泥或封缝胶刮抹到裂缝上，厚度 2mm 左右，宽度 40mm 左右，抹胶时要刮平整，保证封闭可靠。B.1.3 质量检验与验收应符合TJG H20 01的规定。B.2 混凝土 裂缝 注胶 修补 B.2.1 混凝土裂缝注胶修补适用于裂缝宽度大于等于0.15mm的裂缝处理，施工流程如图B.2所示。图B.2 混凝土 裂缝 注胶 施工 流程 图 B.2.2 裂缝修复胶采用改性环氧胶粘剂，其填料必须在工厂制胶时添加，严禁在施工现场掺入。另外裂缝修复胶应进行毒性检验，对完全固化的胶黏剂，其检验结果应符合无毒卫生等级的规定，其性能指标应符合GB 50728中相关要求，具体见表B.1。裂缝处理 配胶 密封 成品保护 缝口表面处理 粘贴注胶嘴和出胶嘴 封缝 灌胶 密封检查 封口结束 检查 DB12/T 941 2020 16 表B.1 裂缝修 补用 胶性 能指 标 检验项目 性能指标 胶体性能 抗拉强度（MPa）25 受拉弹性模量（MPa）1500 伸长率（%）1.7 抗弯强度（MPa）30，且不得呈脆性破坏 抗压强度（MPa）50 无约束现行收缩率（%）0.3 粘结能力 钢对钢拉伸抗剪强度（MPa）15 钢对钢对接抗拉强度（MPa）20 钢对干态混凝土正拉粘结强度（MPa）2.5，且为混凝土内聚破坏 钢对湿态混凝土正拉粘结强度（MPa）1.8，且为混凝土内聚破坏 耐湿热老化性能 与室温下，短期试验结果相比，其抗剪强度降低率不大于 18%B.2.3 施工工艺应符合下列规定：缝口表面处理：可用钢丝刷或砂轮等工具，清除裂缝表面的灰尘、浮渣及松散层等污物，然后用压缩空气将裂缝内的灰尘吹出，再用棉丝沾丙酮沿裂缝两侧擦洗干净并保持干燥，使工作面平顺、干燥、无油污，处理范围沿裂缝走向宽30mm50mm；粘贴注胶嘴和出胶嘴：将注胶嘴底部周边均匀涂抹一层封缝胶，注意不要将注胶嘴的胶孔堵住，将注胶嘴出胶孔对准裂缝，粘贴安装，安装间距视缝宽一般为 200mm400mm；封缝：用小铲刀将封缝胶刮抹到裂缝上，厚度 2mm 左右，宽度 40mm 左右，抹胶时应防止产生小孔和气泡，要刮平整，保证封闭可靠；密封检查：裂缝封闭后应进行压气试漏，待封缝胶达到强度时，沿裂缝涂一层肥皂水，从注胶底座通入压缩空气，若有气泡冒出说明该处漏气，作好标记。用密封胶对漏气的区域进行封闭，待达到强度时再气检，如此反复直至不漏气为止；配胶：按裂缝修复胶说明书提供配比和所需用量分别提取双组份原料，把双组分原料倒入干净的容器，混合搅拌至颜色均匀，然后使用。一次配胶量不宜过多，以 40 分钟50 分钟用完为宜；灌胶：将配制好的灌缝胶装入注射器，竖向裂缝、斜向裂缝按从下向上顺序，水平裂缝按从一端向另一端顺序，灌胶时从第一个底座开始注入，待第二个注胶底座流出胶后为止，然后将第一个底座进胶嘴堵死，再从第二个注胶底座注入，如此顺序进行。最后一个注胶底座为排气用，可不注胶。注胶应根据胶液流动性选择注胶压力，一般为 0.1Mpa0.4Mpa；成品保护：灌胶结束后，24 小时内不得扰动注胶嘴和出胶嘴，3 天5天后可将其拆除。B.2.4 质量检验与验收应符合TJG H20 01的规定。DB12/T 941 2020 17 B.3 混凝土 表观 缺陷 修复 B.3.1 混凝土表观缺陷修复适用于构件表面蜂窝麻面、空洞、水蚀麻面、胀裂剥落、露筋以及小面积破损等缺陷的修补。B.3.2 混凝土表面缺陷修复材料可选择混凝土（砂浆）、聚合物混凝土（砂浆）、改性环氧混凝土（砂浆）等可靠的修补材料，材料应满足与原混凝土基面粘结密实等要求，其性能指标应符合GB 50728中相关要求，具体见表B.2所示。表B.2 混凝土 表观 缺陷 修复 材料 性能指 标 检验项目 性能指标 材料性能 劈裂抗拉（MPa）5.5 抗折强度（MPa）10 抗压强度（MPa）7d 30 28d 45 粘结能力 与钢丝绳粘结抗剪强度（MPa）标准值 5 与混凝土正拉粘结强度（MPa）2.5，且为混凝土内聚破坏 耐环境作用能力 耐湿热老化性能 短期试验结果相比，其与钢丝绳粘结抗剪强度降低率不大于 15%耐冻融性能 经受50 次循环，其与钢丝绳粘结抗剪强度降低率不大于 10%耐水性能 1.5，且为混凝土内聚破坏 收缩率（%）28d 0.1 B.3.3 施工工艺除应符合JTG/T J23的规定外，应符合下列规定：基面处理：采用人工机械打磨或高压水射流冲洗，清除待修复混土表面污垢和腐蚀、松动表皮，露出密实混凝土骨料，并清除外露钢筋锈蚀表皮；涂刷界面剂：为确保修复层与原凝土结构的粘结性能，应涂刷界面剂；修复缺陷：当缺陷深度不超过1cm时，应一次性修复完成；当缺陷深度超过1cm时，应分次修复，每次修复厚度不应超过 1cm，间隔时间应在6h 以上，并洒水养护，保持表面湿润；修复后养护：缺陷修复后应及时进行养护。对于阳光照射强烈或易风干的部位，应使用表面封闭材料（如湿布料薄膜等）进行覆盖，避免其表面受雨水、风及阳光直射影响。B.3.4 质量检验与验收应符合TJG H20 01的规定。B.4 钢筋锈 蚀处 理 B.4.1 钢筋锈蚀处理方法适用于既有混凝土结构钢筋锈蚀的维修处理，包括混凝土表面缺陷修复中钢筋锈胀引起的混凝土脱落、露筋的维修处治。B.4.2 对于一般构件钢筋，宜采用涂锈转化剂作为防锈措施。对于重要构件钢筋，宜采用牺牲阳极的阴极保护法作为防锈措施。DB12/T 941 2020 18 B.4.3 施工工艺应符合下列规定：采用人工凿除方法清除结构表面因钢筋锈蚀而损坏的混凝土，使钢筋锈蚀段完全露出；用喷砂枪或钢丝刷等工具清除钢筋锈迹；喷涂锈转化剂，或阴极保护；修复结构表面。B.4.4 质量检验与验收应符合TJG H20 01的规定。B.5 混凝土 表面 防腐 涂装 B.5.1 混凝土表面防腐涂装适用于边梁、接缝处梁体、泄水管周边及附近梁体、伸缩缝位置墩台及盖梁、腐蚀环境中墩柱干湿交接处、防撞护栏内侧（尤其是根部）等易受水侵害部位的表面防腐。B.5.2 常用的防腐抗渗封闭涂层有：表面涂层（环氧富锌底漆+环氧云铁中间漆+氟碳树脂漆+氟碳面漆等涂层体系）、硅烷浸渍剂、薄层砂浆+氟硅涂料、聚脲涂料等。防腐涂装材料性能指标应符合JT/T 821.1中相关性能指标要求，具体见表B.3表B.7。表B.3 环氧封 闭底 漆性 能指 标 项目 技术指标 普通型 高固体分型 在容器中状态 淡黄色或其他色透明均一液体 细度（m）15 不挥发物含量（%）4050 7090 干燥时间（h）表干 2 6 实干 12 24 黏度（涂-4 杯）（s）25 35 柔韧性（mm）2 附着力（划圈法）（级）1 耐冲击性（cm）50 表B.4 环氧富 锌云 铁中 间漆 性能 指标 项目 技术指标 普通型 高固体分型 在容器中状态 搅拌混合后，无硬块，呈均匀状态 细度（m）90 不挥发物含量（%）75 85 符合产品要求，允许偏差值2 密度（g/mL）1.71.9 符合产品要求，允许偏差值0.05 DB12/T 941 2020 19 表 B.4（续）项目 技术指标 普通型 高固体分型 干燥时间（h）表干 1 4 实干 8 24 抗流挂性（m）150 250 柔韧性（mm）2 附着力（划圈法）（级）1 耐冲击性（cm）50 表B.5 丙烯酸 聚氨 酯面 漆或 氟碳 面漆 性 能指 标 项目 技术指标 丙烯酸聚氨酯面漆 氟碳面漆 在容器中状态 搅拌混合后，无硬块，呈均匀状态 细度（m）35 不挥发物含量（%）55 溶剂可溶物氟含量（%）24 干燥时间 表干（h）1 实干（h）12 柔韧性（mm）2 附着力（划圈法）（级）2 耐冲击性（cm）50 耐水性，24h 漆膜无失光、变色、起泡等现象 耐酸性，H2SO4，240h 白色漆膜无失光、变色、起泡等现象。其他颜色漆膜无起泡、开裂、明显变色和失光现象 耐碱性 漆膜无变化 优等品漆膜无失光、变色、起泡等现象。一等品漆膜无起泡、开裂、明显变色和失光现象 主溶剂可溶物氟含量*（%）-24（优等品）22（一等品）*生产氟碳涂料所用的 FEVE 氟碳树脂的氟含量，优等品不小于 25，一等品不小于23 表B.6 硅烷浸 渍材 料性 能指 标 DB12/T 941 2020 20 性能 单位 技术要求 纯度 膏体%80 液体 98 硅氧烷含量%0.3 可水解的氯化物含量%0.01 活性%100（不得以溶剂或其他液体）稀释 浸渍深度 C45 以下 mm 3mm C45 以上 2mm 耐碱性试验（30d）/未出现起泡，龟裂，脱落现象 抗冻性（25 次）/外观无明显变化 吸水率平均值 mm/min 0.01 表B.7 聚脲弹 性体 涂料 性能 指标 项目 技术指标 拉伸强度（MPa）15 拉伸强度保持率 加热处理（%）100 碱处理（%）80 酸处理（%）80 紫外线老化（%）80 断裂伸长率 无处理（%）450 加热处理（%）450 碱处理（%）450 酸处理（%）450 紫外线老化（%）450 低温弯折性 无处理（%）-40，无裂纹 加热处理（%）-40，无裂纹 碱处理（%）-40，无裂纹 酸处理（%）-40，无裂纹 紫外线老化（%）-40，无裂纹 耐碱性 饱和Ca（OH）2溶液，500h 无开裂、无起皮剥落 凝胶时间 45s 表干时间 45s，10min DB12/T 941 2020 21 表 B.7（续）项目 技术指标 实干时间 60s，30min 不透水性 0.4Mpa，2h 不透水 加热伸缩率（%）-4.0，1.0 固体含量（%）98 与混凝土粘结强度（MPa）2.5 或基材破坏 与潮湿基面粘结强度（MPa）1.5 或基材破坏 撕裂强度（N/mm）50 硬度 90 冲击强度（kg.cm）60 耐磨性（750g/500r）/mg 40 B.5.3 施工工艺除应符合JTG/T J23的规定外，应符合下列规定：施工前表面应坚实、清洁、无油污和其他污染物，对已老化疏松及表面油污污染严重的结构要彻底凿除至清洁坚固的基层，并用修补砂浆补强，以确保结构表面坚固完好，涂刷前基层应表面干燥；在雨天、大风、暴晒等恶劣气候条件下禁止施工。B.5.4 质量检验与验收应符合TJG H20 01的规定。B.6 钢构件 除锈 及防 腐涂 装 B.6.1 钢构件除锈及防腐涂装适用于钢构件表面的锈蚀处理和表面防腐。B.6.2 常用的防腐抗渗封闭涂层有：环氧富锌底漆+环氧云铁中间漆+丙烯酸脂肪族聚氨酯面漆等。防腐涂装材料性能指标应符合JT/T 722中相关要求，详见表B.8表B.10。表B.8 环氧封闭 漆 性能 指标 项目 技术指标 在容器中状态 搅拌均匀后无硬块，呈均匀状态 不挥发物含量（%）5070 黏度，ISO-4，秒 60 细度（m）60 干燥时间 表干（h）2 实干（h）12 附着力（拉开法）（Mpa）5 DB12/T 941 2020 22 表B.9 环氧中 间漆 性能 指标 项目 技术指标 环氧（厚浆）漆 环氧（云铁）漆 环氧玻璃鳞片漆 在容器中状态 搅拌后无硬块，呈均匀状态 不挥发物含量（%）75 75 80 干燥时间 表干（h）4 实干（h）24 弯曲性（mm）2 2-耐冲击性（cm）50-附着力（Mpa）5 表B.10 面漆 性 能指 标 项目 技术指标 丙烯酸脂肪族聚氨酯面漆 氟碳面漆 聚硅氧烷面漆 不挥发物含量（%）60
