空调室外机安装技术要求DB14／T 1705-2018.pdf

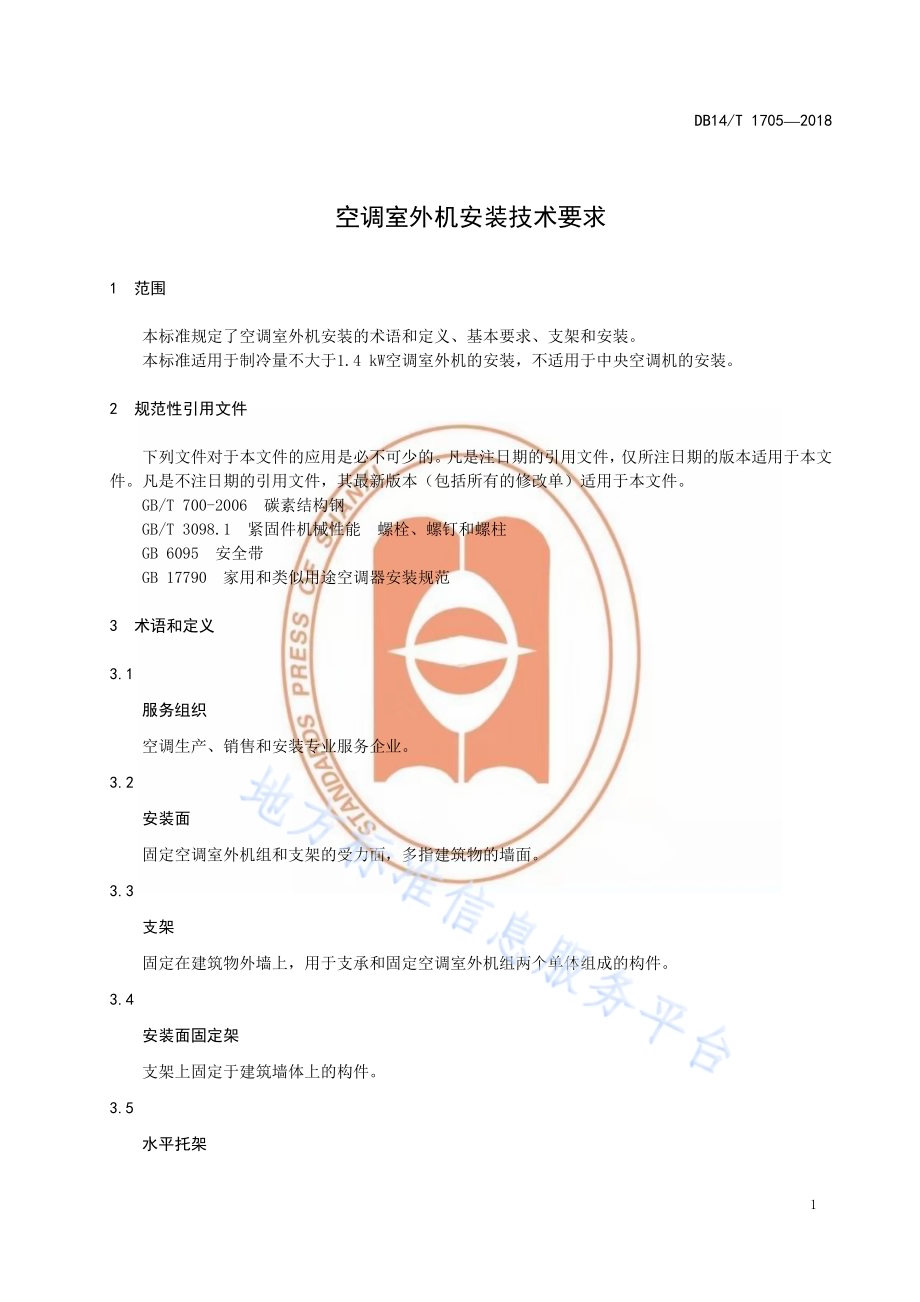

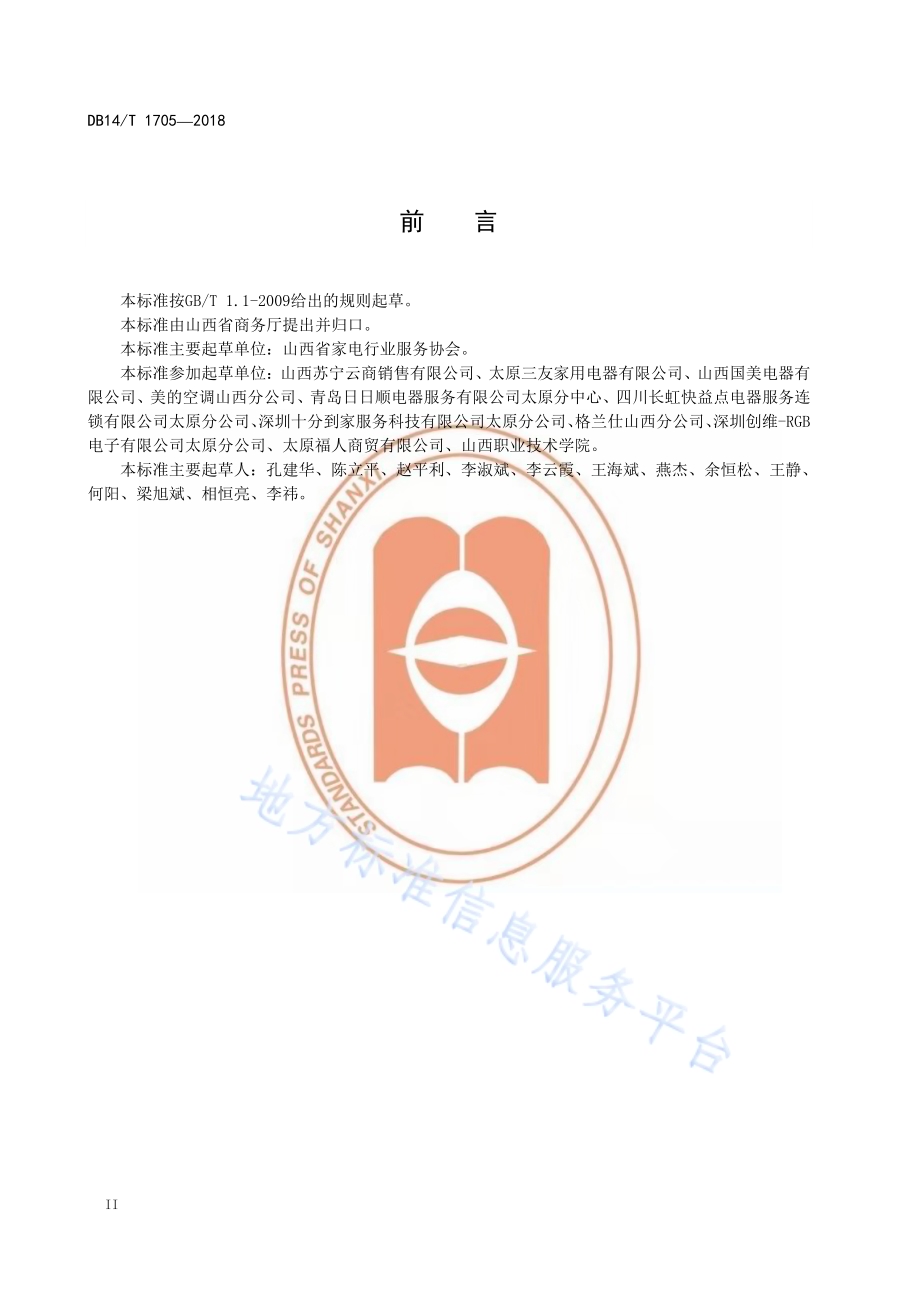

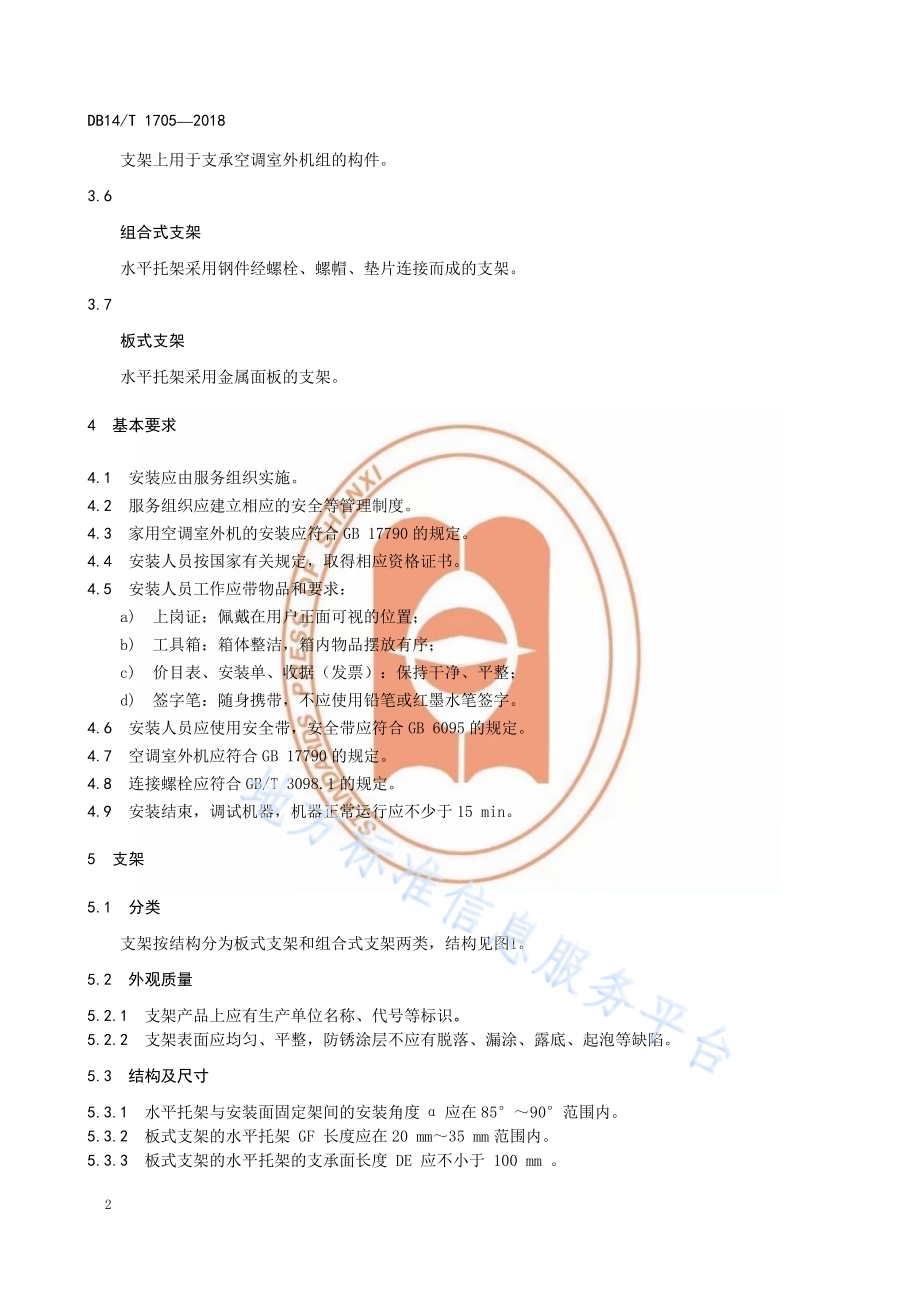

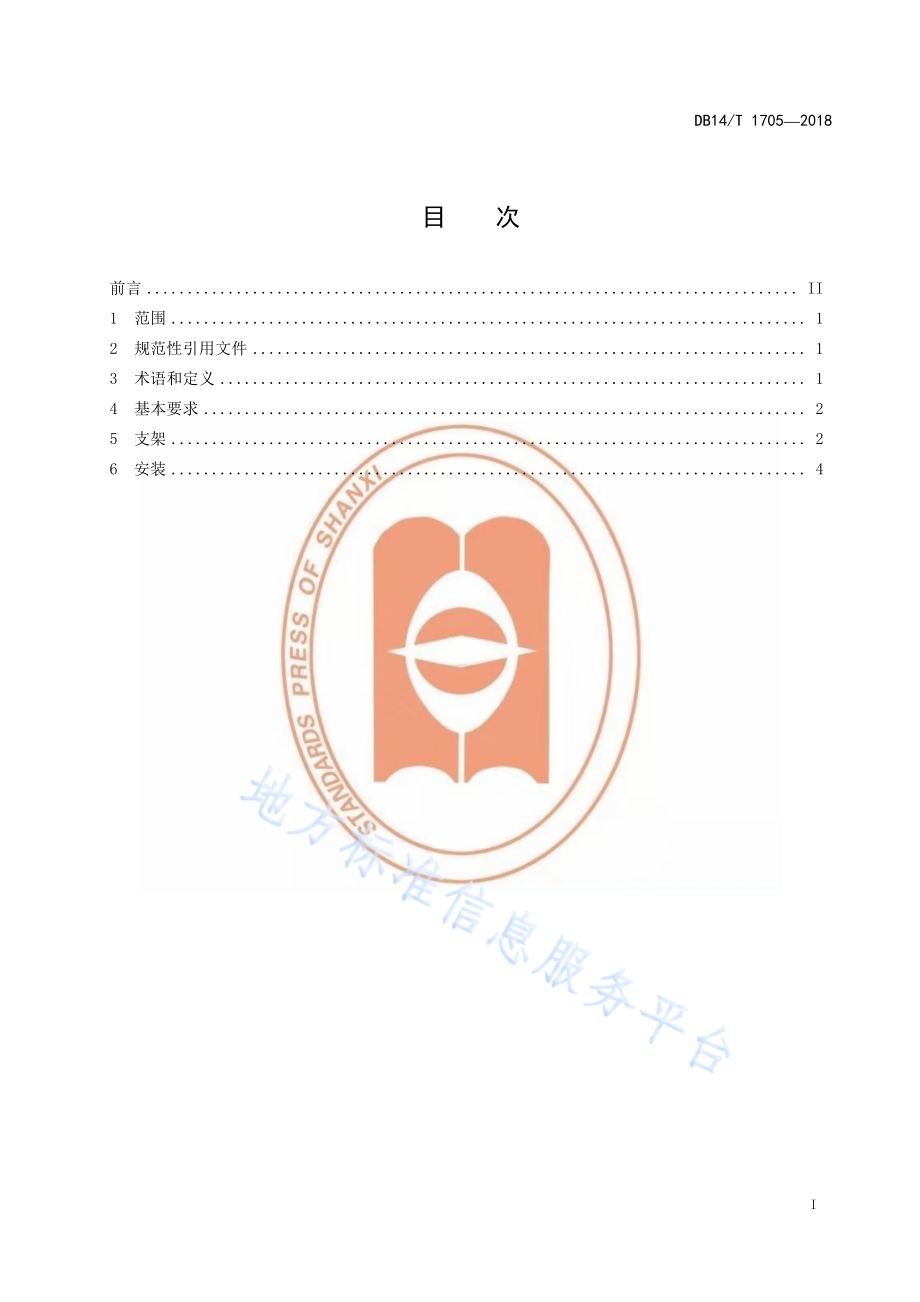

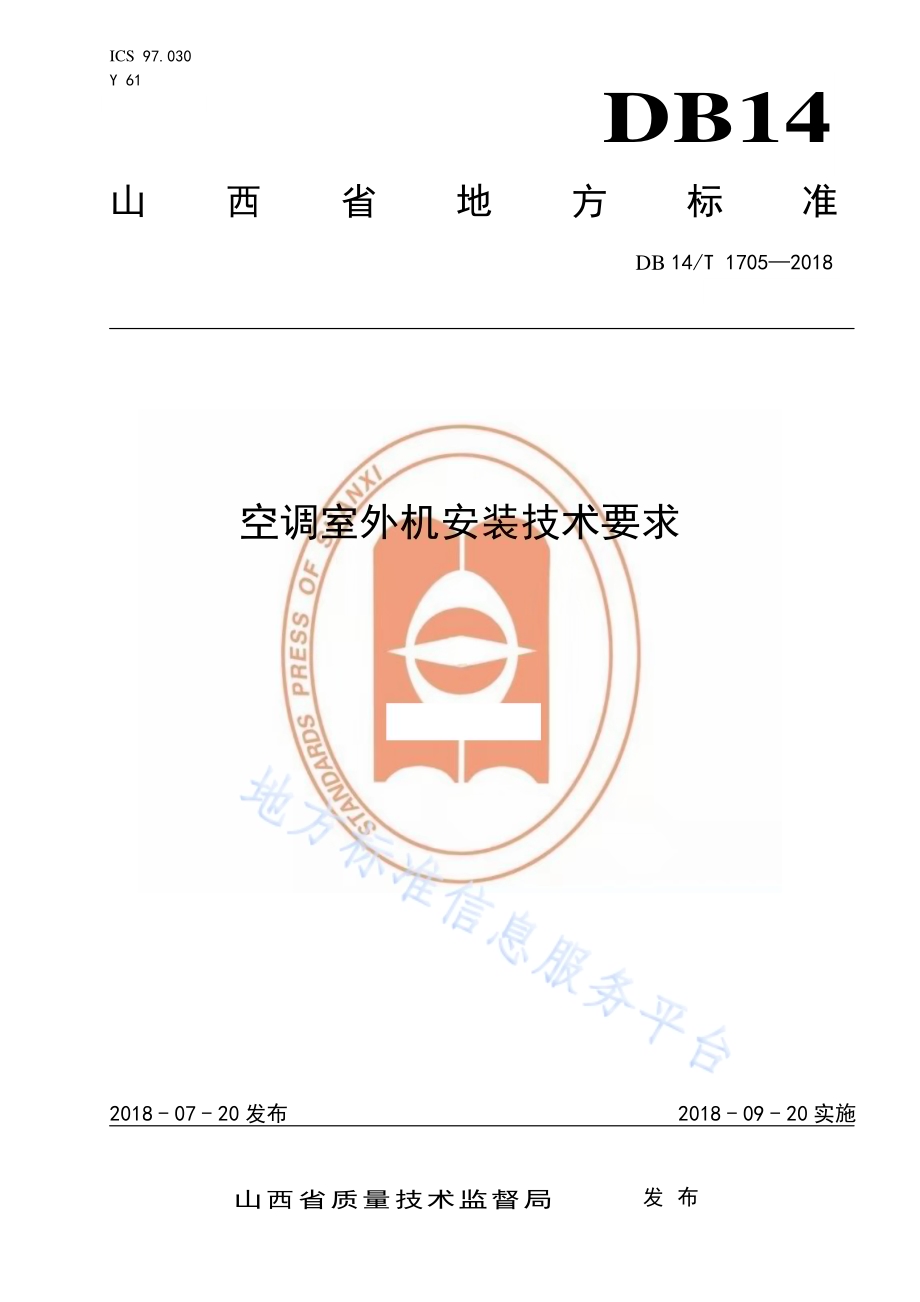

ICS 97.030 Y 61 DB14 山西省地方标准 DB 14/T 17052018 空 调室 外机 安装 技术 要求 2018-07-20 发布 2018-09-20 实施 山西省质量技术监督局 发布 DB14/T 17052018 I 目 次 前言.II 1 范围.1 2 规范性引 用文件.1 3 术语和定 义.1 4 基本要求.2 5 支架.2 6 安装.4 DB14/T 17052018 II 前 言 本标准按GB/T 1.1-2009 给出的规则起草。本标准由山西省商务厅提出并归口。本标准主要起草单位：山西省家电行业服务协会。本标准参加起草单位：山西苏宁云商销售有限公司、太原三友家用电器有限公司、山西国美电器有限公司、美的空调山西分公司、青岛日日顺电器服务有限公司太原分中心、四川长虹快益点电器服务连锁有限公司太原分公司、深圳十分到家服务科技有限公司太原分公司、格兰仕山西分公司、深圳创维-RGB电子有限公司太原分公司、太原福人商贸有限公司、山西职业技术学院。本标准主要起草人：孔建华、陈立平、赵平利、李淑斌、李云霞、王海斌、燕杰、余恒松、王静、何阳、梁旭斌、相恒亮、李祎。DB14/T 17052018 1 空调室 外机安 装技术 要求 1 范围 本标准规定了空调室外机安装的术语和定义、基本要求、支架和安装。本标准适用于制冷量不大于1.4 kW 空调室外机的安装，不适用于中央空调机的安装。2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 700-2006 碳素结 构钢 GB/T 3098.1 紧固件机 械性能 螺 栓、螺钉和螺柱 GB 6095 安全 带 GB 17790 家用和类似用途空调器安装规范 3 术语和定义 3.1 服务组织 空调生产、销售和安装专业服务企业。3.2 安装面 固定空调室外机组和支架的受力面，多指建筑物的墙面。3.3 支架 固定在建筑物外墙上，用于支承和固定空调室外机组两个单体组成的构件。3.4 安装面固定架 支架上固定于建筑墙体上的构件。3.5 水平托架 DB14/T 17052018 2 支架上用于支承空调室外机组的构件。3.6 组合式支架 水平托架采用钢件经螺栓、螺帽、垫片连接而成的支架。3.7 板式支架 水平托架采用金属面板的支架。4 基本要求 4.1 安装应由服务组织实施。4.2 服务组织应建立相应的安全等管理制度。4.3 家用空调室外机的安装应符合GB 17790 的规定。4.4 安装人员按国家有关规定，取得相应资格证书。4.5 安装人员工作应带物品和要求：a)上岗证：佩戴在用户正面可视的位置；b)工具箱：箱体整洁，箱内物品摆放有序；c)价目表、安装单、收据（发票）：保持干净、平整；d)签字笔：随身携带，不应使用铅笔或红墨水笔签字。4.6 安装人员应使用安全带，安全带应符合GB 6095 的规定。4.7 空调室外机应符合GB 17790 的规定。4.8 连接螺栓应符合GB/T 3098.1 的规定。4.9 安装结束，调试机器，机器正常运行应不少于 15 min。5 支架 5.1 分类 支架按结构分为板式支架和组合式支架两类，结构见图1。5.2 外观质量 5.2.1 支架产品上应有生产单位名称、代号等标识。5.2.2 支架表面应均匀、平整，防锈涂层不应有脱落、漏涂、露底、起泡等缺陷。5.3 结构及尺寸 5.3.1 水平托架与安装面固定架间的安装角度 应在8590 范围内。5.3.2 板式支架的水平托架 GF 长度应在20 mm 35 mm 范围内。5.3.3 板式支架的水平托架的支承面长度 DE 应不小于 100 mm。DB14/T 17052018 3 5.3.4 组合式支架的支承架与水平托架的受力点 C 与O 点距离在7 mm 13 mm 范围内。5.3.5 组合式支架的水平托架的支承面长度 DE 应不小 于 170 mm。水平托架GFDEA BCP安装面固定架DE安装面固定架AOPB水平托架C C C C 注：1)A、B 为空调 安装位的螺栓孔；2)C 为空调支架 承载能力试验承载点；3)D、E 为支架 的水平托架与安装面固定架连接支撑点；4)O 为A、B 的 中点。图1 支架结构示意图 5.3.6 支架的外观结构中所有的紧固件应有防松措施，且螺栓孔应分布合理。空调室外机组与支架的连接螺栓固定点应不少于 4 点，其 余的连接螺栓应不低于表 1 和表2 的规定。表1 安装面固定架与水平托架的连接螺栓 表2 支架与安装面连接的膨胀螺栓 空调制冷量（CC）W 螺栓数量 枚 螺栓规格 mm CC4500 4 M820 4500CC7100 6 M820 7100CC14000 8 M820 空调制冷量（CC）W 螺栓数量 枚 螺栓规格 mm CC4500 4 M1080 4500CC7100 6 M1080 7100CC14000 8 M1280 DB14/T 17052018 4 5.3.7 支架结构尺寸 支架结构尺寸应符合表 3 的规定。表3 结构尺寸 5.3.8 材料及厚度 支架材料应符合GB/T 7002006 中Q235A 级的规 定，厚度（不含涂层）应不低于表 4 的规定。表4 结构尺寸 6 安装 6.1 一般要求 6.1.1 进行安装时应按产品说明书要求进行操作。6.1.2 打孔应避开预埋电源。6.1.3 室外机应安装在地面或放置在平台上，底盘与承载面应保持 50 mm 以 上的间隙，机体与承载面应保持水平，用螺栓紧固。6.1.4 落地安装应罩金属网罩。6.1.5 安装支架应留有作业空间。6.1.6 室外机安装在窗台下，应避免高于窗台。6.1.7 沿街道路两侧安装的空调，不应占用公共通道，其安装架底部距地面高度应不小于 2.5 m。6.1.8 安装位置避开易燃、易爆或有强烈腐蚀性气体等不利于室外机工作的环境，如无法避开时应采取防护措施。6.1.9 空调室外机应远离相邻的门窗和绿色植物，排风口与对方门窗距离应符合下列要求：a)空调额 定制冷量不大于 4500 W 的为 3 m；b)空调额定制冷量大于 4500 W 的为4 m；c)确因条件所限达不到要求时，应与相关方进行协商解决或采取相应的保护措施；d)同一安装位置垂直安装两台外机时，间距必须大于 200 mm。空调制冷量（CC）W 水平托架长度 mm 安装面固定架长度 mm CC4500 450500 450600 4500CC7100 500600 550650 7100CC14000 500650 550750 空调制冷量（CC）W 水平托架材料厚度 mm 安装面固定架厚度 mm CC4500 2.0 2.3 4500CC7100 2.5 2.5 7100CC14000 3 3 DB14/T 17052018 5 6.1.10 工程机的室外机安装位置应整齐，管道安装应横平竖直。6.1.11 室外机组的安装应考虑环保、市容等有关要求，特别是在名优建筑物、古建筑物、城市主要街道两侧建筑物上安装空调，应遵守有关规定。6.1.12 普通安装支架与安装面连接点不少于四点，应使用 8 mm80 mm 规格以 上的膨胀螺栓；4500 W以上的空调与安装面连接点应不少于六个点，四个底脚螺栓应全部安装到位，螺栓沉头在上，丝头在下。6.1.13 如果墙体不牢固应选择穿墙螺栓或定制特制支架处理。如墙体表层有保温层则应使用加长或穿墙螺栓固定安装支架，以确保支架牢固、安全。6.2 管道 6.2.1 管道连接 室内机、室外机管道要求横平竖直，室外机多余管道部分，盘成直径不小于 200 mm 的大圈，置 于室外机背面，并与室外机保留不小于 100 mm 的 距离。6.2.2 管道包裹 6.2.2.1 室内机、室外机连接管道应进行包裹，保持出水管在下方，电源线在上方，二者不宜直接接触。6.2.2.2 包裹均匀，松紧适度，由内向外，上层压盖下层（防止雨水侵入），包裹时扎带的重叠部分不小于其宽度的三分之一。6.2.3 管道弯曲 6.2.3.1 管道弯曲应形成直径不小于 200 mm 的圆弧，管壁应平整，无明显凹坑、压坏的现象。6.2.3.2 室外机安装高于室内机时，应在墙洞出口处做回水弯，室外机接管处做回油弯。6.2.4 水管排水 6.2.4.1 安装完毕，将水注入接水盘，观察水是否畅通排出，否则应检查原因并排除故障。6.2.4.2 出水管应出墙 150 mm 以上，大于 200mm 应固定，如有排水管应将出水管插入其中。6.2.5 空调联机配管长度与室内、室外机落差 6.2.5.1 空调联机配管长度及安装落差范围以产品说明书为准，也可参照表 5 的规定。表5 空调联机配管长度与室内、室外机落差 空调制冷量（CC）W 最大长度 m 最大落差 m CC4500 10 5 4500CC7100 20 20 7100CC14000 30 20 6.2.5.2 原机连接管长度不够时，应加长不低于原厂质量和规格的连接铜管，焊接时要确保安全，并进行检漏。同时以产品技术参数定量补加冷媒,以保证空调制冷制热效果。6.3 线路连接 6.3.1 端子排连接 DB14/T 17052018 6 安装人员应按照电气接线图，分清端子序号及配线颜色，将端子正确接入端子排。连接时配线插入端子排的长度以 7 mm 左 右为宜，连接牢固。6.3.2 加长线连接 连机线长度不够时，可对导线进行同规格、同质量连接加长使用，接头处的绝缘强度应不低于导线本身的绝缘强度。制冷量大于 4500 W 的应整根更 换。6.4 墙洞 6.4.1 墙洞状态 连接室内机、室外 机的管线所 经过的墙洞，要求室内 侧高、室外 侧低。墙洞 室内端可附 加内衬护垫圈，墙洞内径宜比包裹后的管线外径大 5 mm 15 mm。6.4.2 墙洞密封 空调安装完毕后应密封墙洞间隙，防止雨水、风沙渗入。6.5 接地 安装固定好的空调与用户电源接地良好。用户电源接地不好，应告知用户。6.6 漏电 6.6.1 空调安装后进行试运行前，安装人员应对用户的漏电保护器灵敏度进行检查。制冷量大于 4500 W 的应单独安 装漏电保护器，不应使用插头、插座。6.6.2 用兆欧表等仪器对空调金属外壳等可能漏电的部分进行检查，对地绝缘电阻应不小于 2 M。6.7 排空 6.7.1 R22 制冷剂空 调排空方式：检查无泄漏后，再开启液管阀芯 90 度（细管），将系统中的空气挤压到气管（粗管），松开气管连接螺母排放系统中空气，根据不同机型排放时间控制在 6 s20 s，排空完毕后紧固气管连接螺母，彻底开启高、低压阀芯，完成空气排空。6.7.2 R410 制冷剂 空调排空方式：用抽真空的方式进行排空，抽空时间应大于 15 min，压力不大于-0.1MPa，抽 空完毕后保压 3 min5 min，压力不 变，将阀门全部打开，抽空步骤结束。6.8 检漏 6.8.1 空调安装固定完毕试机前，应对空调室内机、室外机连接管道的四个接口和截止阀的阀口等部位进行检漏。夏季在停机状态下检漏，冬季在制热状态下检漏。6.8.2 检漏仪检漏时，分体式空调开阀 10 s 15 s，柜 机空调开阀 20 s 30 s，用系统静止压力进行检漏。6.8.3 皂液检漏时，分体式空调开阀10 s15 s，柜 机空调开阀 20 s 30 s，在规定的部位涂皂液，仔细观察无气泡出现即为合格。_
