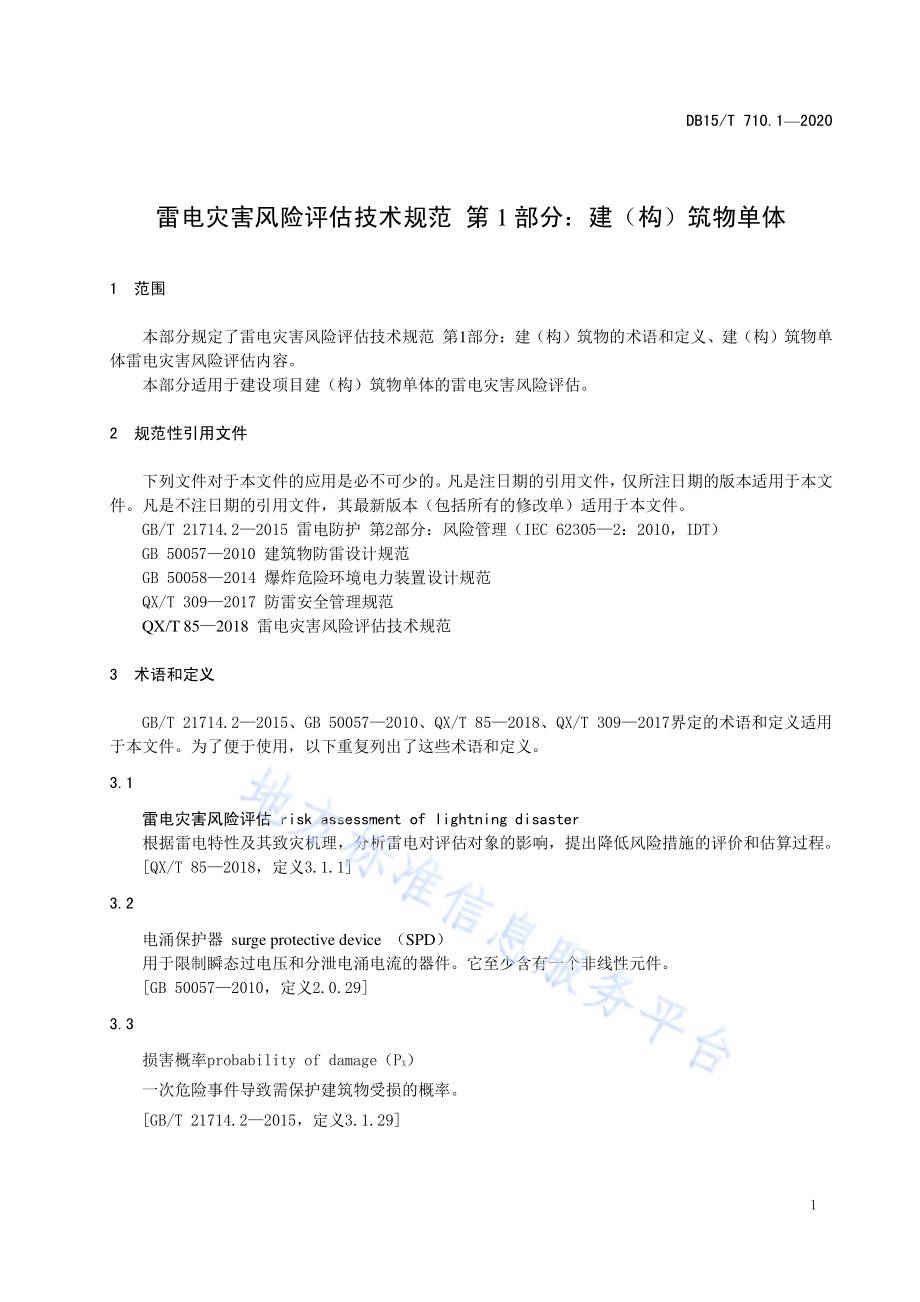

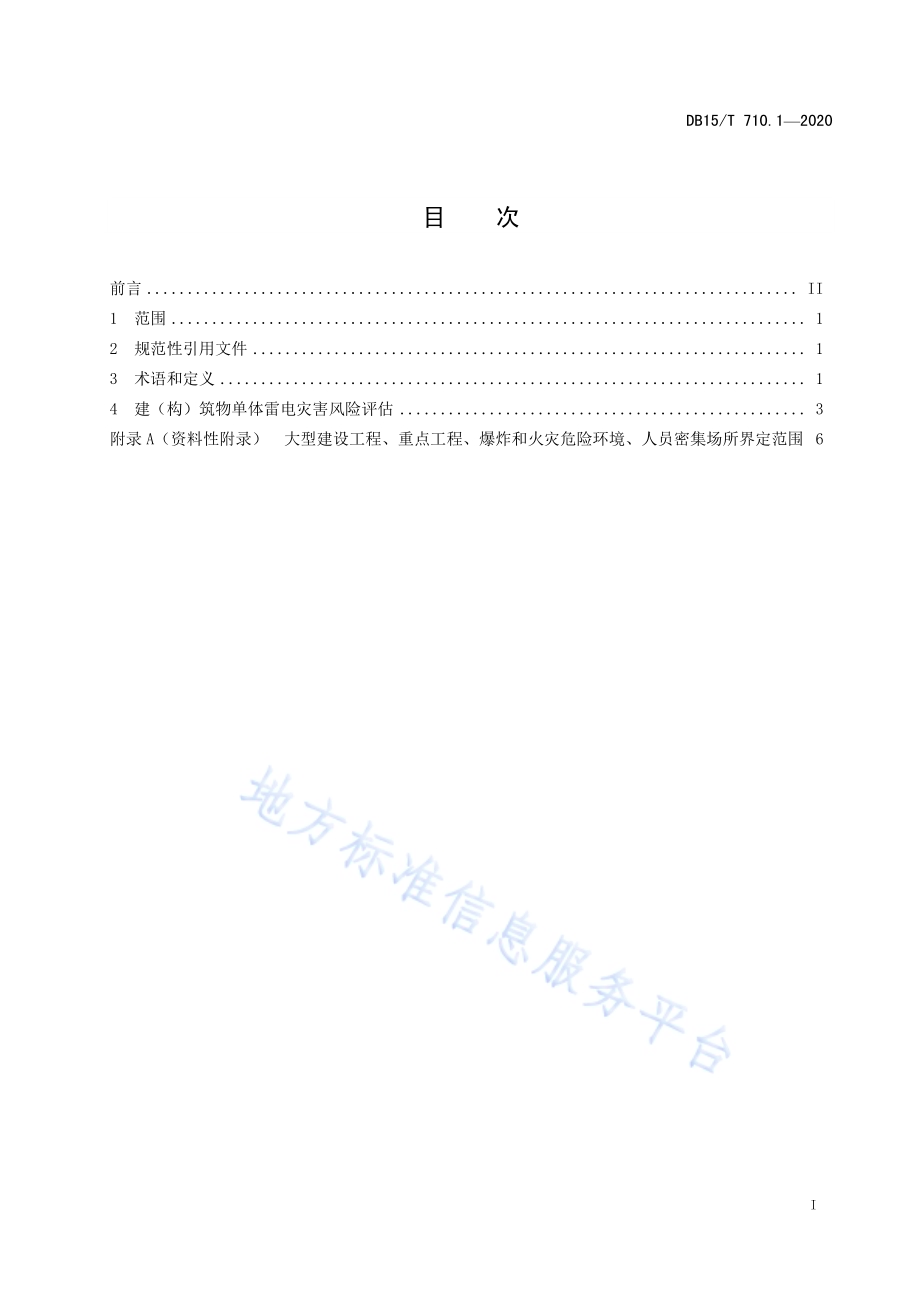

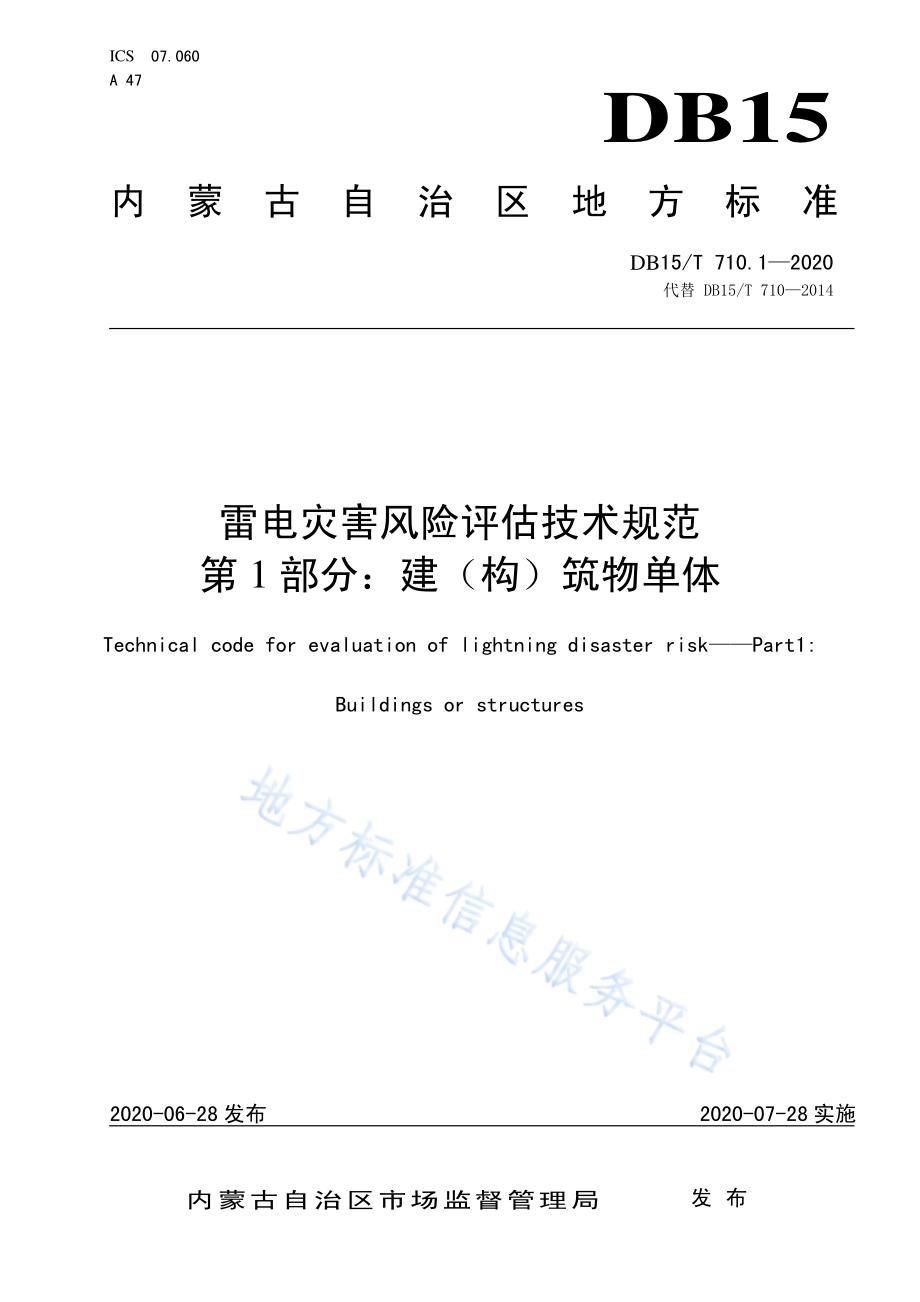

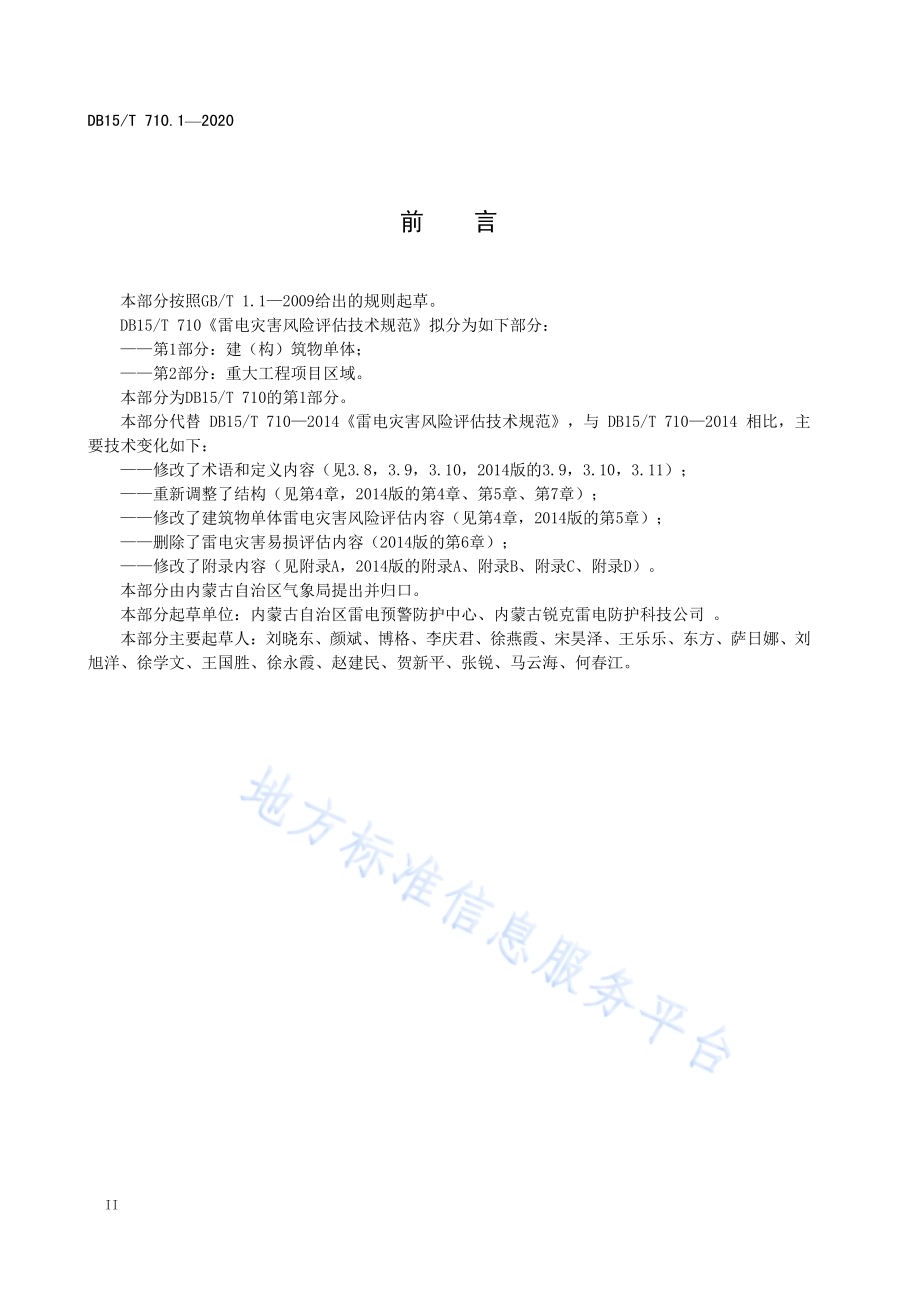

ICS 07.060 A 47 DB15 内 蒙 古 自 治 区 地 方 标 准 DB15/T 710.1 2020 代替 DB15/T 710 2014 雷电灾害 风险评估 技术规范 第 1 部分：建（构）筑物单 体 Technical code for evaluation of lightning disaster risk Part1:Buildings or structures 2020-06-28 发布 2020-07-28 实施 内 蒙 古 自 治 区 市 场 监 督 管 理 局 发布 DB15/T 710.1 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 建（构）筑 物单 体雷 电 灾害风 险评 估.3 附 录A（资 料性 附录）大型建 设工 程、重点 工程、爆炸 和火 灾危 险环 境、人员密 集场 所界 定范 围 6 DB15/T 710.1 2020 II 前 言 本部分 按照GB/T 1.1 2009 给出 的规 则起 草。DB15/T 710 雷 电灾 害风 险评估 技术 规范 拟 分为 如下部 分：第1部 分：建（构）筑 物单体；第2部 分：重大 工程 项 目区域。本部分 为DB15/T 710 的第1 部分。本部分代 替 DB15/T 710 2014 雷电灾 害风险 评估 技术规范，与 DB15/T 710 2014 相 比，主要技术 变化 如下：修 改了 术语 和定 义内 容（见3.8，3.9，3.10，2014版的3.9，3.10，3.11）；重 新调 整了 结构（见 第4章，2014 版 的第4 章、第5章、第7 章）；修 改了 建筑 物单 体雷 电灾害 风险 评估 内容（见 第4章，2014 版 的第5 章）；删 除了 雷电 灾害 易损 评估内 容（2014 版的 第6 章）；修 改了 附录 内容（见 附录A，2014 版 的附 录A、附录B、附 录C、附录D）。本部分 由内 蒙古 自治 区气 象局提 出并 归口。本部分 起草 单位：内 蒙古 自治区 雷电 预警 防护 中心、内蒙 古锐 克雷 电防 护科 技公司。本部分 主要 起草 人：刘晓 东、颜 斌、博格、李 庆君、徐燕 霞、宋昊 泽、王乐 乐、东 方、萨日 娜、刘旭洋、徐学 文、王国 胜、徐永霞、赵 建民、贺 新平、张锐、马 云海、何 春江。DB15/T 710.1 2020 1 雷 电灾害 风险评估 技术规 范 第 1 部 分：建（构）筑 物单体 1 范围 本 部分 规定 了雷 电灾 害风 险评估 技术 规范 第1 部分：建（构）筑物 的术 语和 定义、建（构）筑物 单体雷电 灾害 风险 评估 内容。本 部分 适用 于建 设项 目建（构）筑物 单体 的雷 电灾 害风险 评估。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 文件。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 文件。GB/T 21714.2 2015 雷 电 防护 第2部 分：风险 管理（IEC 62305 2：2010，IDT）GB 50057 2010 建 筑物 防 雷设计 规范 GB 50058 2014 爆 炸危 险 环境电 力装 置设 计规 范 QX/T 309 2017 防 雷安 全 管理规 范 QX/T 85 2018 雷 电灾 害 风险评 估技 术规 范 3 术语和 定义 GB/T 21714.2 2015、GB 50057 2010、QX/T 85 2018、QX/T 309 2017 界定 的术语和 定义适 用于本文 件。为了 便于 使用，以下 重复 列出 了这 些术 语和定 义。3.1 雷电灾 害风 险评 估 risk assessment of lightning disaster 根据雷 电特 性及 其致 灾机 理，分 析雷 电对 评估 对象 的影响，提 出降 低风 险措 施的评 价和 估算 过 程。QX/T 85 2018，定 义3.1.1 3.2 电涌保 护器 surge protective device（SPD）用 于限 制瞬 态过 电压 和分 泄电涌 电流 的器 件。它至 少 含有一 个 非线 性元 件。GB 50057 2010，定义2.0.29 3.3 损害概 率probability of damage（PX）一次 危 险事 件 导 致需 保护 建筑物 受损 的概 率。GB/T 21714.2 2015，定义3.1.29 DB15/T 710.1 2020 2 3.4 损失率 Loss（LX）一次危 险事 件引 起的 指定 类型损 害所 产生 的平 均损 失量（人和 物）与需 保护 建筑物（人 和物）的 价值的比 值。GB/T 21714.2 2015，定义3.1.30 3.5 风险 risk（R）因雷击 造成 的年 平均 可能 损失量（人 和物）与 需保 护建筑 物（人和 物）的总 价值之 比值。GB/T 21714.2 2015，定义3.1.31 3.6 风险分 量 risk component（RX）按损害 成因 和损 害类 型细 分的部 分风 险。GB/T 21714.2 2015，定义3.1.32 3.7 风险容 许值tolerable risk（RT）需保护 建筑 物所 能容 许的 最大风 险值。GB/T 21714.2 2015，定义3.1.33 3.8 雷电电 磁脉 冲lightning electromagnetic impulse（LEMP）雷电流 通过 电阻 性、电感 性和电 容性 耦合 所产 生的 各种电 磁效 应，包括 传导 浪涌以 及辐 射脉 冲电 磁场效应。GB/T 21714.2 2015，定义3.1.23 3.9 雷电防 护等 级 lightning protection level（LPL）与一组 雷电 流参 数值 有关 的序 数，该 组参 数值 与在 自 然界发 生雷 电时 最大 和最 小设计 值不 被超 出的概率有 关。注：雷电防护等级用于根据雷电流的一组相关参数值设计雷电防护措施。GB/T 21714.2 2015，定义3.1.37 3.10 雷电防 护装 置 lightning protection system（LPS）用于减 小雷 击建 筑物 造成 物理损 害的 整个 系统。注：LPS 由外部和内部雷电防护装置两部分构成。GB/T 21714.2 2015，定义3.1.40 DB15/T 710.1 2020 3 3.11 非工程 性防 雷措 施 non-engineering measure for lightning protection 为 防 御 雷电 灾 害而 采 取的雷 电 监 测、雷 电预 报 预警、雷 电 预警 信 息发 布 与接收、雷 电灾 害 应急 处置、雷电 灾 害事 故 调查、防 雷 科普 宣 传与 技 术培 训以 及 雷电 灾 害防 御 相关 法律 法 规、标 准、制 度建 设等处理 方法 和措 施。QX/T 309 2017，定义3.6 4 建（构）筑 物单 体雷 电灾 害风险 评估 4.1 基本规 定 大型建 设工 程、重点 工程、爆炸 和火 灾危 险环 境、人员密 集场 所的 建（构）筑物应 进行 雷电 灾害 风险评估，大 型建 设工 程、重点工 程、爆炸 和火 灾危 险环境、人 员密 集场 所的 界定范 围参 见附 录A。4.2 评估分 类 4.2.1 预评估 根据建 设 项 目使 用性 质及 初步规 划的 建（构）筑物 参数、总体 布局、功 能分 区分布，结 合项 目所 在地雷电 活动 及其 灾害 的时 空分布 特征、雷电 流散 流 情况等，分析 建设 项目 的 所在地 大气 雷电 环境，给 出项目选 址、功能 分区 布局、防雷 类别 及措 施、风 险 管理等 建议，为 项目 的总 体规划、可 行性 论证、核 准等提供 依据。4.2.2 方案评 估 对建设 项目 建（构）筑 物 设计方 案的 雷电 防护 措施 进行雷 电灾 害风 险量 的计 算分析，给出 设计 方案的雷电 防护 措施 是否 能将 雷电灾 害风 险量 控制 在国 家要求 的范 围内，通 过风 险分量 的计 算 给 出科 学、经济和安 全的 雷电 防护 建议 措施，为防 雷设 计提 供依 据。4.2.3 现状评估 通过对 既有 建设 项目 建（构）筑物 的 现 有雷 电防 护 措施进 行雷 电灾 害风 险量 的计算 分析，查找 其存在的雷 电危 险、有害 因素 并确定 其危 害程 度，判断 现有防 护措 施是 否能 将雷 电灾害 的风 险量 控制 在 国 家要求的 范围 内，给出 科学、经济 和安 全的 防雷 措施，为委 托单 位制 定雷 灾事 故应急 预案 提供 依据。4.3 评估流 程 建（构）筑 物雷 电灾 害风 险评估 的具 体流 程为：a)雷电灾 害风 险评 估单 位接 受委托 后，应成 立雷 电灾 害风险 评估 项目 组。评估 项目组 根据 评估 要求进行 相关 技术 资料 收集；a)评估项 目组 根据 委托 单位 提供的 资料 和收 集的 相关 资料，进行 工程 分析 和现 场的勘 测和 调 研，并制定 评估 方案；评 估方 案应包 含评 估流 程、技术 路线、评估 方法、人 员和 工作进 度 安 排 等；b)评估单 位实 施评 估时，应 根据委 托单 位提 供的 资料，结 合现 场勘 测报告 以及 气象观 测资 料、闪电定位 等相 关资 料和 数据 及评估 对象 所在 地的 地理 信息系 统资 料确 定评 估范 围，对评 估对 象 的雷电灾 害风 险进 行分 析、计算，并编 制雷 电灾 害风 险评估 报告；b)经专家 评审 认可 后的 雷电 灾害风 险评 估报 告作 为防 雷设计 和施 工的 依据，不 得任意 更改。DB15/T 710.1 2020 4 4.4 评估所 需资 料 雷电灾 害风 险评 估所 需资 料包含 以下 内容：a)项目规 划资 料（地质 勘查 报告、可行 性研 究报 告、环境影 响评 价报 告、设计 说明书、设 备清 单等）；b)项目图 纸资 料（工程 总平 面图、工程 设计 图或 施工 图、地 形图 等）；c)气象观 测资 料（内 蒙古 气 象观测 站 30 年（1981 2010 年）逐 日 雷 暴等 地面 气 象观测 资料，雷暴气象 卫星 云图 和天气 雷 达资料 等）；d)雷电探 测资 料（近 5 年闪 电定位 资料、大 气电 场资 料）。4.5 损害和 损失 建（构）筑 物损害 成 因、损害类 型和 损失 类型 的分 类应按 GB/T 21714.2 2015 中4.1 的 规定 划 分。4.6 风险和 风险 分量 4.6.1 风险 建（构）筑 物风险R 的分 类 应符合 GB/T 21714.2 2015 中4.2.1 的规 定。4.6.2 风险分 量 直接雷击 建（构）筑 物 和雷 击 建（构）筑 物 附 近 引起 的 建（构）筑 物 风 险 分量 的 划 分 应符 合GB/T 21714.2 2015 中4.2.2 和4.2.3 的 规定；雷击入 户线 路引起的 建（构）筑 物 风 险分量 和雷击 入户线 路附近引起 的 建（构）筑 物 风 险分量 应符 合GB/T 21714.2 2015 中4.2.4 和4.2.5 的 规定。4.6.3 建（构）筑 物各 种风 险组 成 建（构）筑 物 各 类损 失风 险需考 虑的 各种 风险 分量 的组合 及影 响 建（构）筑 物 风险 分量 的因 素应 符合GB/T 21714.2 2015 中4.3 的规 定。4.7 风险管 理 建（构）筑物 雷电 灾害 风 险评估 的风 险容 许值 及是 否需要 防雷 措施、采取 保 护措施 成本 效益 的步 骤和 防护 措施 的选 择，应符 合GB/T 21714.2 2015 中5.3、5.4、5.5 和5.7 的规 定。4.8 风险分 量的 评估 各个风险 分量 计算 应 符合GB/T 21714.2 2015 中6.1 的规定。雷击 建（构）筑 物 风险分 量的 评估、雷击 建（构）筑物 附近 风 险分量 的评 估、雷 击入 户 线路风 险分 量的 评估 和雷 击入户 线路 附近 风险 分量 的评估应 符合GB/T 21714.2 2015 中6.2、6.3、6.4 和6.5 的 规定。为 了计 算各 风 险分量，建（构）筑 物 和线路的 分区 划分 及多 分区 建（构）筑 物 风 险分 量的 评估应 符合GB/T21714.2 中6.7、6.8、6.9 的规 定。经济价值 损失 成本 效益 分析 应符合GB/T 21714.2 2015 中6.10 的 规定。4.9 评估报 告 评估报 告应 客观、完 整、科学、公正，应 包括 以下 主要内 容：a)评估的 目的 和意 义；b)评估依 据（有关 法律、法 规及技 术标 准；建设 项目 可行性 研究 报告 等建 设项 目相关 文件；参 考的其他 资料）；c)建设项 目概 况；DB15/T 710.1 2020 5 d)建设项 目所 在地 的大 气雷 电环境 分析；e)评估项 目特 性及 风险 分量 的确定；f)评估因 子 选 取与 风险 值的 计算；g)建设项 目雷电 灾 害风 险分 析及结 论；h)降低风 险值 主要 措施 及安 全防范 建议。DB15/T 710.1 2020 6 A A 附 录 A（资料 性附 录）大型建 设工 程、重点 工程、爆炸 和火 灾危 险环 境、人员密 集场 所界 定范 围 A.1 大型建 设工 程 A.1.1 房屋建 筑 房屋建 筑工 程符 合下 列情 况之一 时，应划 为大 型建 设工程：a)20 层 以上（含 地下）或 高 度 75m 以上 的房 屋建 筑工 程；b)单体建 筑面 积30000 m2以 上的或 群体 建筑 面 积 100000 m2以 上的 房屋 建筑 工程；c)钢结构 重 量 1000 t 以上，且钢结 构建 筑面 积 20000 m2以上的钢 结构 工程。A.1.2 交通运 输 交通运 输工 程符 合下 列 情 况之一 时，应划 为大 型建 设工程：a)单座桥 长500 m 以上 或单 跨 100 m 以 上的 特大 桥梁 工程；b)一级铁 路干 线，综合 工程 单项合 同额 5000 万元 以上 的铁路 工程，城 市轨 道交 通工程；一 级 以上公路，单 项工 程 额 2000 万元以 上的 机电(通 信、监 控和自 动化 等)系统 工程；c)单项工 程合 同 额 2000 万 元 以上的 机场 空管 工程。A.1.3 电力、电子 信息 工程 电力、电子 信息 工程 符合 下列情 况之 一时，应 划为 大型建 设工 程：a)单机容 量为60 万千 瓦机 组，或 2 台 单机 容量30 万 千 瓦机组，或4 台单 机容 量 为 20 万千 瓦机组主体 工程；b)单项工 程合 同 额5000 万元以 上的 电力 工程；c)单项工 程合 同 额2000 万 元 以上的 广电 工程 及机 电安 装工程；d)云计算 中心。A.1.4 矿山、冶炼 工程 矿山、冶炼 工程 符合 下列 情况之 一时，应 划为 大型 建设工 程：a)100 万吨/年以 上的 铁矿 或 有色砂 矿主 体工 程；b)60 万吨/年 以上 的磷 矿或 硫铁矿、有 色脉 矿主 体工 程；c)单位工 程造 价2000 万元 以 上的矿 井主 体工 程；d)剥离 量80 万立 方米 以上 或单位 工程 造 价 2000 万 元以上 的露 天矿 山工 程；e)单位工 程造 价2000 万元 以上的 选煤（矿）厂 主体 工程；f)总投资 在 5000 万元 以上 的冶炼 工程。A.2 重点工 程 自治区 级及 以上 人民 政 府 确定的 重点 工程 建设 项目，盟市和 旗县 人民 政府 确定 的重点 工程 建设 项目可参照 执行。DB15/T 710.1 2020 7 A.3 爆炸和 火灾 危险 环境 本规范 规定 的爆 炸和 火灾 危险环 境应 按照 GB50058 2014 中第3章、第4 章的 规定执 行。A.4 人员密 集场 所 人员密 集场 所应 包括 下列 内容：a)宾馆、饭店、商场、集贸 市场、客运 车站 候车 室、客运码 头候 船厅、民 用机 场航站 楼、体育 场馆、会 堂以 及公 共娱 乐场 所等公 众聚 集场 所；b)医院的 门诊 楼、病房 楼；c)学校的 教学 楼、图书 馆、食堂和 集体 宿舍；d)养老院，福 利院，托 儿所，幼儿 园，公共 图书 馆的 阅览室，公 共展 览馆、博 物馆的 展示 厅；e)劳动密 集型 企业 的生 产加 工车间 和员 工集 体宿 舍；f)旅游、宗教 活动 场所。_
