水稻直播机技术条件QZX001-2017.pdf

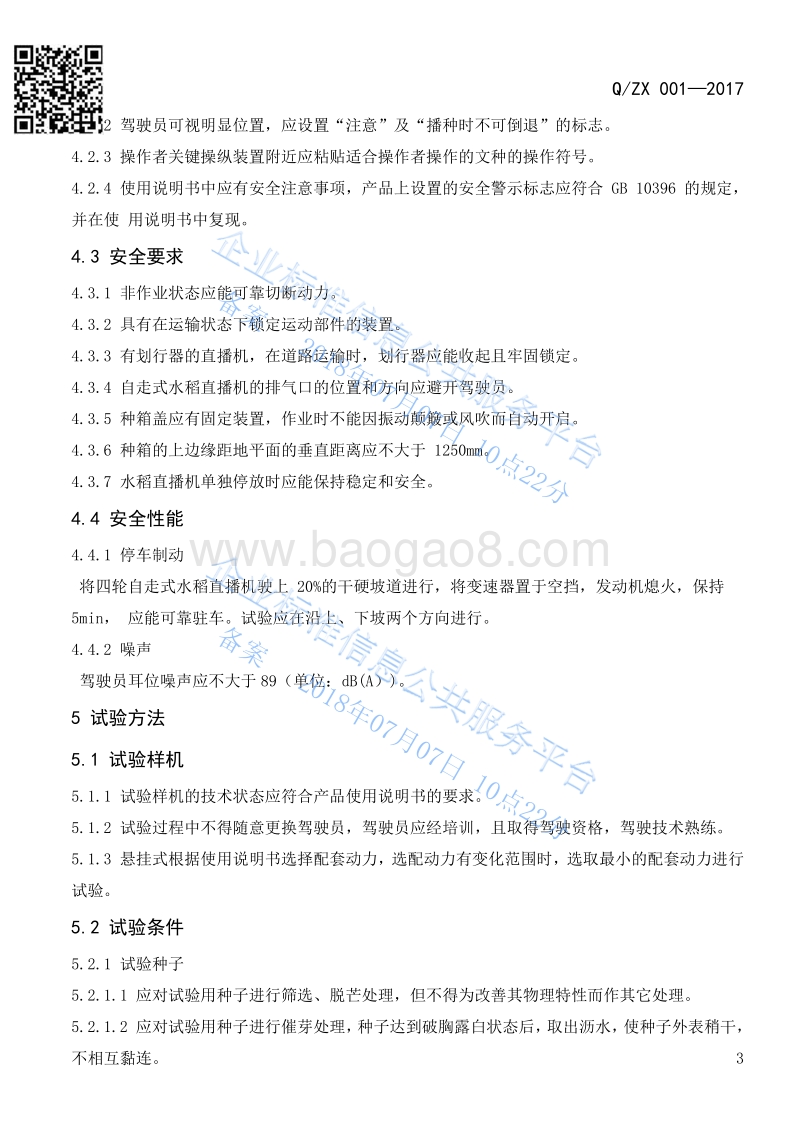

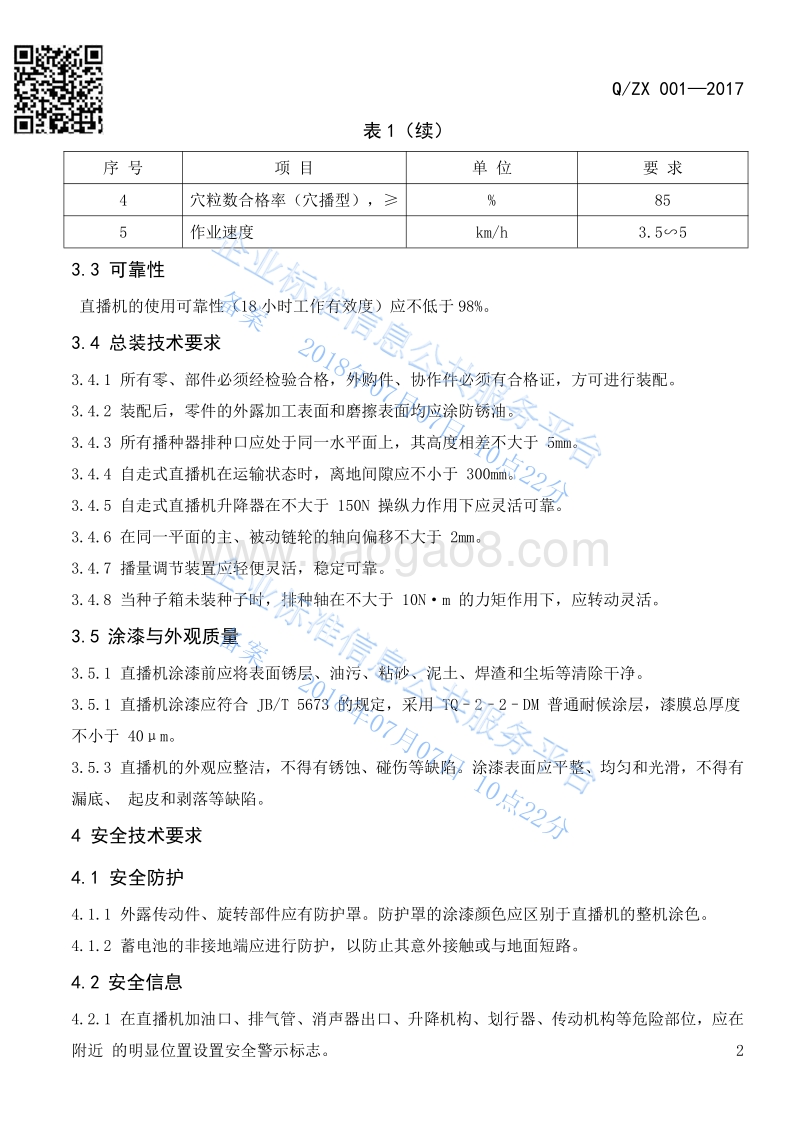

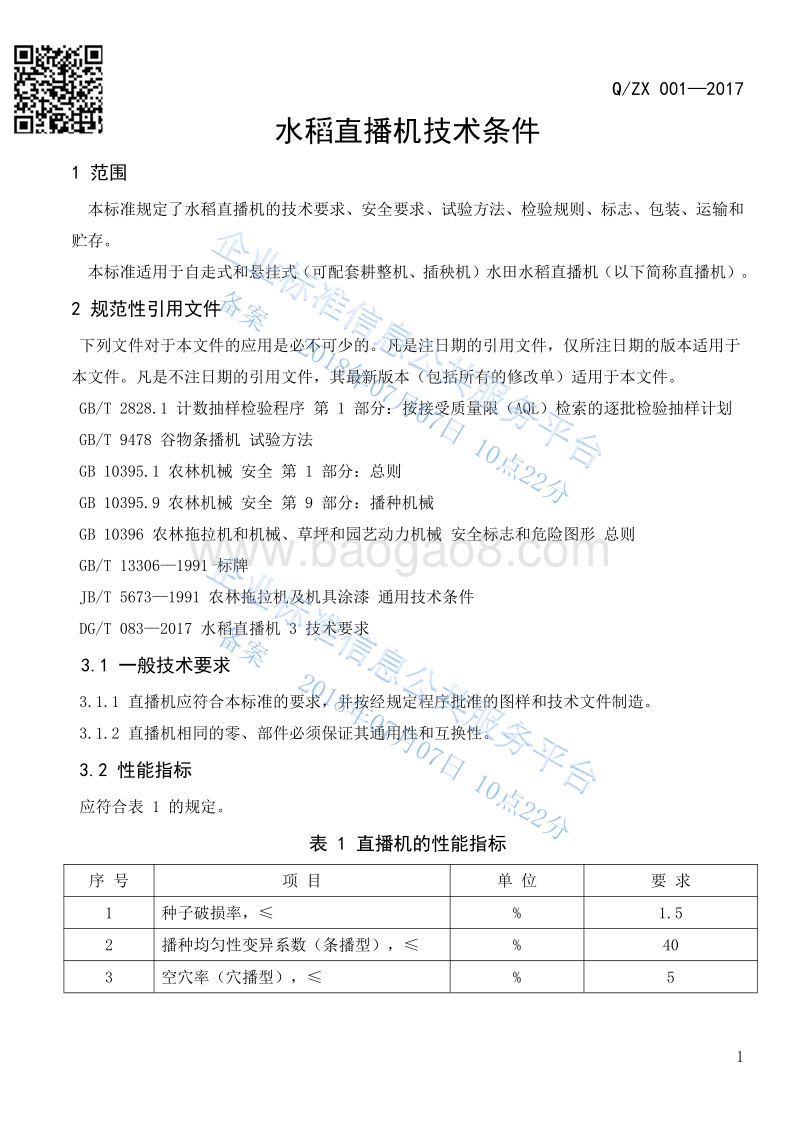

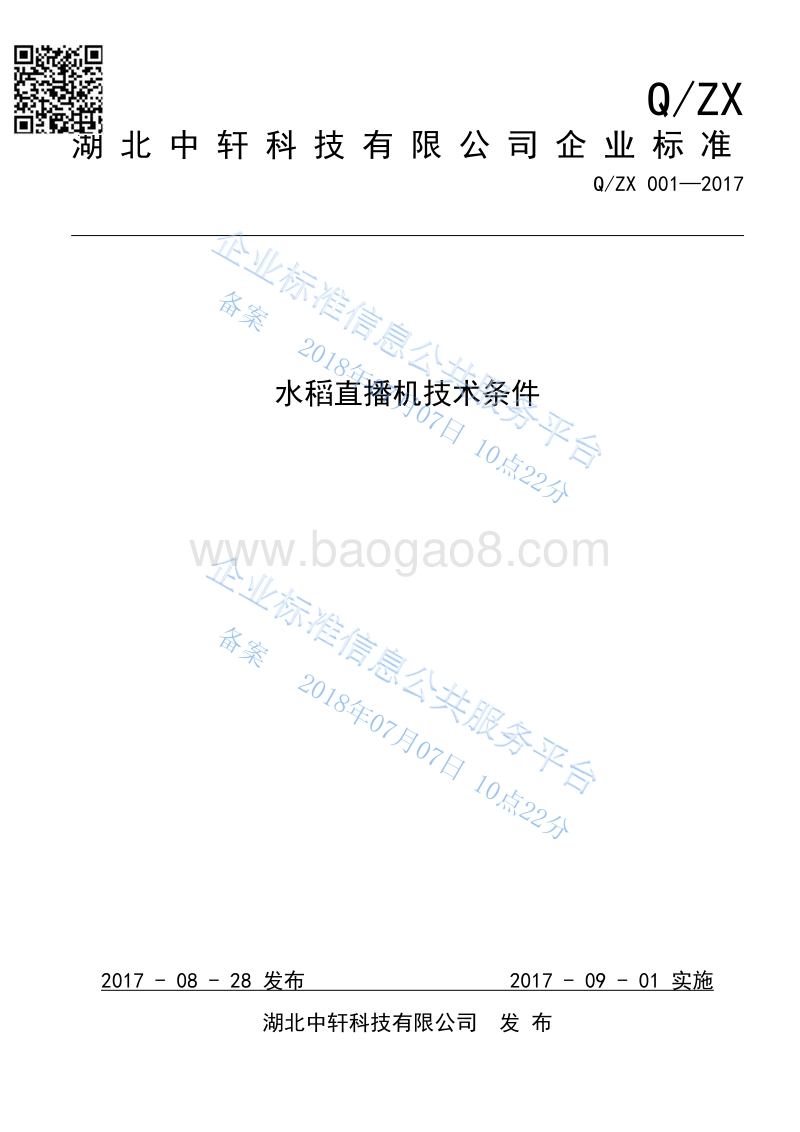

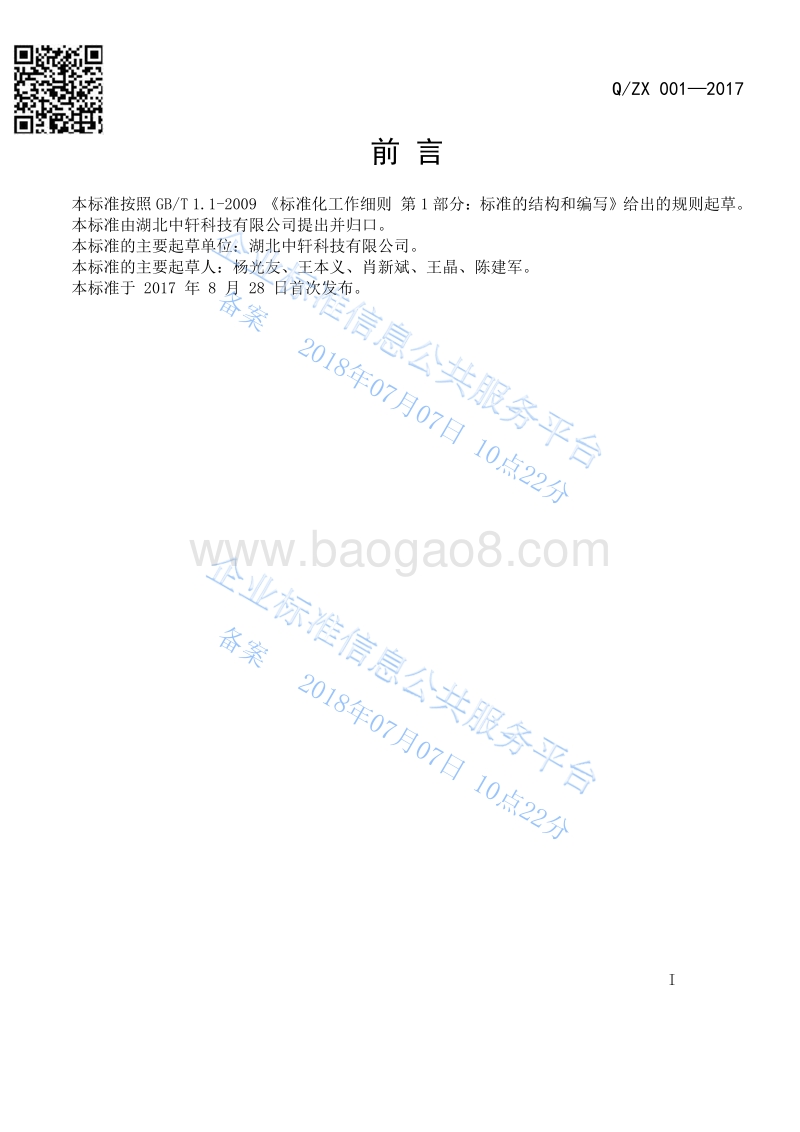

Q/ZX湖 北 中 轩 科 技 有 限 公 司 企 业 标 准Q/ZX 001 2017水 稻 直 播 机 技 术 条 件2017 - 08 - 28 发 布 2017 - 09 - 01 实 施湖 北 中 轩 科 技 有 限 公 司 发 布备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 2017前 言本 标 准 按 照 GB/T1.1-2009 标 准 化 工 作 细 则 第 1部 分 ： 标 准 的 结 构 和 编 写 给 出 的 规 则 起 草 。本 标 准 由 湖 北 中 轩 科 技 有 限 公 司 提 出 并 归 口 。本 标 准 的 主 要 起 草 单 位 ： 湖 北 中 轩 科 技 有 限 公 司 。本 标 准 的 主 要 起 草 人 ： 杨 光 友 、 王 本 义 、 肖 新 斌 、 王 晶 、 陈 建 军 。本 标 准 于 2017 年 8 月 28 日 首 次 发 布 。I备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 2017水 稻 直 播 机 技 术 条 件1 范 围本 标 准 规 定 了 水 稻 直 播 机 的 技 术 要 求 、 安 全 要 求 、 试 验 方 法 、 检 验 规 则 、 标 志 、 包 装 、 运 输 和贮 存 。本 标 准 适 用 于 自 走 式 和 悬 挂 式 （ 可 配 套 耕 整 机 、 插 秧 机 ） 水 田 水 稻 直 播 机 （ 以 下 简 称 直 播 机 ） 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 所 注 日 期 的 版 本 适 用 于本 文 件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T 2828.1 计 数 抽 样 检 验 程 序 第 1 部 分 ： 按 接 受 质 量 限 （ AQL） 检 索 的 逐 批 检 验 抽 样 计 划GB/T 9478 谷 物 条 播 机 试 验 方 法GB 10395.1 农 林 机 械 安 全 第 1 部 分 ： 总 则GB 10395.9 农 林 机 械 安 全 第 9 部 分 ： 播 种 机 械GB 10396 农 林 拖 拉 机 和 机 械 、 草 坪 和 园 艺 动 力 机 械 安 全 标 志 和 危 险 图 形 总 则GB/T 13306 1991 标 牌JB/T 5673 1991 农 林 拖 拉 机 及 机 具 涂 漆 通 用 技 术 条 件DG/T 083 2017 水 稻 直 播 机 3 技 术 要 求3.1 一 般 技 术 要 求3.1.1 直 播 机 应 符 合 本 标 准 的 要 求 ， 并 按 经 规 定 程 序 批 准 的 图 样 和 技 术 文 件 制 造 。3.1.2 直 播 机 相 同 的 零 、 部 件 必 须 保 证 其 通 用 性 和 互 换 性 。3.2 性 能 指 标应 符 合 表 1 的 规 定 。 表 1 直 播 机 的 性 能 指 标序 号 项 目 单 位 要 求1 种 子 破 损 率 ， % 1.52 播 种 均 匀 性 变 异 系 数 （ 条 播 型 ） ， % 403 空 穴 率 （ 穴 播 型 ） ， % 51备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 2017表 1（ 续 ）序 号 项 目 单 位 要 求4 穴 粒 数 合 格 率 （ 穴 播 型 ） ， % 855 作 业 速 度 km/h 3.5 53.3 可 靠 性直 播 机 的 使 用 可 靠 性 （ 18小 时 工 作 有 效 度 ） 应 不 低 于 98%。3.4 总 装 技 术 要 求3.4.1 所 有 零 、 部 件 必 须 经 检 验 合 格 ， 外 购 件 、 协 作 件 必 须 有 合 格 证 ， 方 可 进 行 装 配 。3.4.2 装 配 后 ， 零 件 的 外 露 加 工 表 面 和 磨 擦 表 面 均 应 涂 防 锈 油 。3.4.3 所 有 播 种 器 排 种 口 应 处 于 同 一 水 平 面 上 ， 其 高 度 相 差 不 大 于 5mm。3.4.4 自 走 式 直 播 机 在 运 输 状 态 时 ， 离 地 间 隙 应 不 小 于 300mm。3.4.5 自 走 式 直 播 机 升 降 器 在 不 大 于 150N 操 纵 力 作 用 下 应 灵 活 可 靠 。3.4.6 在 同 一 平 面 的 主 、 被 动 链 轮 的 轴 向 偏 移 不 大 于 2mm。3.4.7 播 量 调 节 装 置 应 轻 便 灵 活 ， 稳 定 可 靠 。3.4.8 当 种 子 箱 未 装 种 子 时 ， 排 种 轴 在 不 大 于 10N m 的 力 矩 作 用 下 ， 应 转 动 灵 活 。3.5 涂 漆 与 外 观 质 量3.5.1 直 播 机 涂 漆 前 应 将 表 面 锈 层 、 油 污 、 粘 砂 、 泥 土 、 焊 渣 和 尘 垢 等 清 除 干 净 。3.5.1 直 播 机 涂 漆 应 符 合 JB/T 5673 的 规 定 ， 采 用 TQ 2 2 DM 普 通 耐 候 涂 层 ， 漆 膜 总 厚 度不 小 于 40 m。3.5.3 直 播 机 的 外 观 应 整 洁 ， 不 得 有 锈 蚀 、 碰 伤 等 缺 陷 。 涂 漆 表 面 应 平 整 、 均 匀 和 光 滑 ， 不 得 有漏 底 、 起 皮 和 剥 落 等 缺 陷 。4 安 全 技 术 要 求4.1 安 全 防 护4.1.1 外 露 传 动 件 、 旋 转 部 件 应 有 防 护 罩 。 防 护 罩 的 涂 漆 颜 色 应 区 别 于 直 播 机 的 整 机 涂 色 。4.1.2 蓄 电 池 的 非 接 地 端 应 进 行 防 护 ， 以 防 止 其 意 外 接 触 或 与 地 面 短 路 。4.2 安 全 信 息4.2.1 在 直 播 机 加 油 口 、 排 气 管 、 消 声 器 出 口 、 升 降 机 构 、 划 行 器 、 传 动 机 构 等 危 险 部 位 ， 应 在附 近 的 明 显 位 置 设 置 安 全 警 示 标 志 。 2备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 20174.2.2 驾 驶 员 可 视 明 显 位 置 ， 应 设 置 “ 注 意 ” 及 “ 播 种 时 不 可 倒 退 ” 的 标 志 。4.2.3 操 作 者 关 键 操 纵 装 置 附 近 应 粘 贴 适 合 操 作 者 操 作 的 文 种 的 操 作 符 号 。4.2.4 使 用 说 明 书 中 应 有 安 全 注 意 事 项 ， 产 品 上 设 置 的 安 全 警 示 标 志 应 符 合 GB 10396 的 规 定 ，并 在 使 用 说 明 书 中 复 现 。4.3 安 全 要 求4.3.1 非 作 业 状 态 应 能 可 靠 切 断 动 力 。4.3.2 具 有 在 运 输 状 态 下 锁 定 运 动 部 件 的 装 置 。4.3.3 有 划 行 器 的 直 播 机 ， 在 道 路 运 输 时 ， 划 行 器 应 能 收 起 且 牢 固 锁 定 。4.3.4 自 走 式 水 稻 直 播 机 的 排 气 口 的 位 置 和 方 向 应 避 开 驾 驶 员 。4.3.5 种 箱 盖 应 有 固 定 装 置 ， 作 业 时 不 能 因 振 动 颠 簸 或 风 吹 而 自 动 开 启 。4.3.6 种 箱 的 上 边 缘 距 地 平 面 的 垂 直 距 离 应 不 大 于 1250mm。4.3.7 水 稻 直 播 机 单 独 停 放 时 应 能 保 持 稳 定 和 安 全 。4.4 安 全 性 能4.4.1 停 车 制 动将 四 轮 自 走 式 水 稻 直 播 机 驶 上 20%的 干 硬 坡 道 进 行 ， 将 变 速 器 置 于 空 挡 ， 发 动 机 熄 火 ， 保 持5min， 应 能 可 靠 驻 车 。 试 验 应 在 沿 上 、 下 坡 两 个 方 向 进 行 。4.4.2 噪 声驾 驶 员 耳 位 噪 声 应 不 大 于 89（ 单 位 ： dB(A） )。5 试 验 方 法5.1 试 验 样 机5.1.1 试 验 样 机 的 技 术 状 态 应 符 合 产 品 使 用 说 明 书 的 要 求 。5.1.2 试 验 过 程 中 不 得 随 意 更 换 驾 驶 员 ， 驾 驶 员 应 经 培 训 ， 且 取 得 驾 驶 资 格 ， 驾 驶 技 术 熟 练 。5.1.3 悬 挂 式 根 据 使 用 说 明 书 选 择 配 套 动 力 ， 选 配 动 力 有 变 化 范 围 时 ， 选 取 最 小 的 配 套 动 力 进 行试 验 。5.2 试 验 条 件5.2.1 试 验 种 子5.2.1.1 应 对 试 验 用 种 子 进 行 筛 选 、 脱 芒 处 理 ， 但 不 得 为 改 善 其 物 理 特 性 而 作 其 它 处 理 。5.2.1.2 应 对 试 验 用 种 子 进 行 催 芽 处 理 ， 种 子 达 到 破 胸 露 白 状 态 后 ， 取 出 沥 水 ， 使 种 子 外 表 稍 干 ，不 相 互 黏 连 。 3备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 20175.2.1.3 应 对 经 催 芽 处 理 后 试 验 进 行 前 的 种 子 的 千 粒 质 量 和 原 始 破 损 率 各 取 3 份 样 品 进 行 测定 ， 测 定 结 果 取 平 均 值 。 原 始 破 损 率 测 定 时 ， 种 子 每 个 样 品 质 量 约 100g。5.2.2 试 验 场 地5.2.2.1 生 产 考 核 用 试 验 地 应 符 合 产 品 使 用 说 明 书 的 规 定 ， 选 择 当 地 有 代 表 性 的 田 块 、 地 势 应 平坦 、 无 障 碍 物 ， 整 地 质 量 应 泥 碎 田 平 ， 表 面 泥 土 湿 润 、 没 有 积 水 ， 泥 脚 深 度 符 合 样 机 适 应 范 围 ，记 录 前 茬 作 物 和 整 地 方 式 。5.2.2.2 性 能 试 验 测 区 长 度 不 小 于 50m， 两 端 预 备 区 不 少 于 10m， 宽 度 不 小 2 个 作 业 幅 宽 。 在测 区 内 沿 对 角 线 方 向 共 取 5 点 ， 分 别 测 出 每 点 泥 脚 深 度 ； 在 整 个 试 验 过 程 中 测 定 环 境 温 度 、 湿度 和 风 速 各 3 次 ， 记 录 其 范 围 值 。5.2.3 试 验 用 测 试 仪 器测 试 仪 器 应 经 过 计 量 检 定 或 校 准 ， 且 在 有 效 期 内 。5.2.4 作 业 速 度测 定 并 记 录 样 机 的 正 常 作 业 行 进 速 度 。5.3 性 能 试 验种 子 破 损 率 、 播 种 均 匀 性 变 异 系 数 、 空 穴 率 、 穴 粒 数 合 格 率 按 DG/T083-2017 中 5.3.3.3 的 规定 进 行 。5.4 使 用 可 靠 性 （ 有 效 度 ） 检 测按 GB/T 9748 附 录 B 中 B.4 的 规 定 进 行 。5.5 涂 层 外 观 质 量目 测 涂 层 外 观 ， 应 符 合 3.5条 的 规 定 。 总 厚 度 按 GB 1764的 规 定 进 行 。5.6 总 装 技 术 要 求排 种 器 的 转 动 力 矩 用 扭 力 扳 手 或 测 力 计 进 行 测 定 ， 升 降 器 的 操 纵 力 用 测 力 计 进 行 测 定 ,其 他 应 符合 3.4 的 规 定 。5.7 安 全 技 术 要 求5.7.1 安 全 防 护 、 安 全 信 息 、 安 全 要 求安 全 警 示 标 志 按 GB 10396 的 规 定 进 行 检 测 ， 其 他 按 GB 10395.1 中 7 和 GB 10395.9 中 5 的规 定 进 行 检 测 。 4备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 20175.7.2 安 全 性 能5.7.2.1 停 车 制 动按 DG/T 083-2017中 5.2.4.1的 规 定 进 行 。5.7.2.2 噪 声按 DG/T 083-2017中 5.2.4.2的 规 定 进 行 。5.8 直 播 机 应 进 行 空 运 转 试 验 ， 运 转 时 播 种 器 的 转 速 相 当 于 正 常 作 业 速 度 ， 运 转 时 间 为 25 30min。操 纵 提 升 机 构 ， 使 播 种 器 起 落 三 次 ， 检 查 传 动 、 升 降 及 离 合 各 连 接 部 位 ， 各 部 件 不 得 有 阻 卡 、 变 形 和松 动 。6 检 验 规 则6.1 出 厂 检 验6.1.1 直 播 机 必 须 经 制 造 厂 质 量 检 验 部 门 检 验 合 格 ， 并 附 有 质 量 合 格 证 方 准 出 厂 。6.1.2 出 厂 检 验 项 目 ： 停 车 制 动 、 安 全 防 护 、 安 全 信 息 、 种 子 破 损 率 、 空 穴 率 、 穴 粒 数 合 格 率 、 播 量调 节 装 置 的 质 量 、 涂 漆 外 观 质 量 。6.2 型 式 试 验6.2.1 有 下 列 情 况 之 一 时 ， 直 播 机 应 进 行 型 式 试 验 ：a) 新 产 品 定 型 鉴 定 及 老 产 品 转 厂 生 产 ；b) 正 式 生 产 后 如 结 构 、 工 艺 、 材 料 等 有 较 大 的 改 变 ， 可 能 影 响 产 品 性 能 时 ；c) 工 装 、 模 具 的 磨 损 可 能 影 响 产 品 性 能 时 ；d) 产 品 长 期 停 产 后 ， 恢 复 生 产 时 ；e) 出 厂 检 验 结 果 与 上 次 型 式 试 验 有 较 大 差 异 时 ；f) 国 家 质 监 督 机 构 提 出 进 行 型 式 试 验 要 求 时 。6.2.2 型 式 试 验 项 目 包 括 本 标 准 第 3、 4章 所 有 项 目 。6.3 抽 样 方 法6.3.1 抽 样 检 查 程 序 按 GB/T 2828 规 定 的 一 次 正 常 抽 样 方 案 ， 采 用 特 殊 检 查 水 平 S 1。6.3.2 采 用 随 机 抽 样 ， 在 工 厂 近 六 个 月 生 产 的 产 品 中 随 机 抽 取 2 台 （ 在 工 厂 抽 样 时 ， 整 机 库 存 量 应不 少 于 16 台 ， 在 销 售 部 门 可 不 受 此 限 ） ， 抽 取 的 样 品 应 是 工 厂 生 产 的 合 格 产 品 。6.3.3 样 机 抽 取 封 存 后 至 检 测 工 作 结 束 期 间 （ 可 靠 性 试 验 除 外 ） ， 除 按 使 用 说 明 书 规 定 进 行 保 养 和 调整 外 ， 不 得 再 调 整 、 修 理 和 更 换 。 按 表 2所 列 不 合 格 项 目 分 类 和 表 3抽 样 判 定 方 案 检 查 判 定 。 5备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 20176.4 不 合 格 项 目 分 类被 检 测 项 目 凡 不 符 合 本 标 准 第 3 章 、 第 4 章 要 求 的 均 称 该 项 不 合 格 ， 按 其 对 产 品 质 量 的 影 响 程度 ， 6 分 为 A、 B、 C 三 类 。 A 类 为 对 产 品 质 量 有 重 大 影 响 的 项 目 ， B 类 为 对 产 品 质 量 有 较 大影 响 的 项 目 ， C 类 为 对 产 品 质 量 影 响 一 般 的 项 目 。 不 合 格 项 目 分 类 见 表 2。表 2 不 合 格 项 目 分 类类 别 项 项 目 名 称A 1 安 全 性 能 （ 自 走 式 适 用 ） 停 车 制 动驾 驶 员 耳 位 噪 声2 安 全 防 护3 安 全 信 息4 安 全 要 求5 种 子 破 损 率B 1 播 种 均 匀 性 变 异 系 数 （ 条 播 型 ）播 种 均 匀 性 （ 穴 播 型 ） 空 穴 率穴 粒 数 合 格 率2 可 靠 性 （ 18小 时 生 产 有 效 度 ）3 播 量 调 节 装 置 的 质 量4 升 降 器 可 靠 性 、 操 纵 力C 1 空 载 转 动 排 种 器 轴 的 力 矩2 所 有 播 种 器 排 种 口 应 处 于 同 一 水 平 面 上3 涂 漆 外 观 质 量4 主 、 被 动 链 轮 的 轴 向 偏 移5 涂 层 厚 度6 运 输 间 隙6.5 判 定 原 则采 用 逐 项 考 核 ， 按 类 判 定 。 抽 样 方 案 及 判 定 见 表 3， 样 本 中 各 类 不 合 格 项 目 数 小 于 或 等 于 合 格 判定 数 Ac 时 ， 该 类 判 为 合 格 。 检 查 应 按 各 类 抽 样 的 检 查 方 案 分 别 作 出 通 过 与 否 的 决 定 ,A、 B、 C 三类 均 通 过 的 定 为 合 格 。 6备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分Q/ZX 001 2017表 3 抽 样 判 定 方 案项 目 类 别 A B C样 本 数 2项 目 数 5 4 6检 查 水 平 S-1AQL 6.5 25 40Ac Re 0 1 1 2 2 3注 ： 台 数 变 化 时 AQL不 变 ， Ac, Re值 按 GB/T 2828确 定 。7 标 志 、 包 装 、 运 输 和 贮 存7.1 每 台 直 播 机 应 在 明 显 的 位 置 固 定 产 品 标 牌 ， 标 牌 应 符 合 GB/T13306 的 规 定 ， 并 标 明 下 列 内容 ：1） 产 品 型 号 、 名 称 ；2） 主 要 技 术 参 数 ；3） 产 品 商 标 ；4） 出 厂 编 号 ；5) 出 厂 日 期 ；6) 制 造 厂 名 称 ；7) 执 行 标 准 代 号 。7.2 直 播 机 可 以 总 装 或 部 件 包 装 出 厂 。 部 件 包 装 应 牢 固 、 可 靠 ， 必 须 保 证 各 部 件 在 不 经 修 整 的情 况 下 即 能 进 行 总 装 。 装 在 箱 内 的 零 部 件 应 加 以 固 定 ， 不 得 因 振 动 、 颠 簸 损 坏 机 件 。7.3 直 播 机 随 机 技 术 文 件 应 用 防 水 袋 包 装 ， 文 件 包 括 ： a) 装 箱 清 单 ;b) 产 品 质 量 合 格 证 ;c) 产品 使 用 说 明 书 : d) 三 包 凭 证 。8 运 输 与 贮 存8.1 直 播 机 运 输 过 程 中 应 保 证 零 部 件 不 致 损 坏 ， 并 应 符 合 运 输 部 门 的 规 定 。8.2 直 播 机 应 贮 存 在 干 燥 、 通 风 和 无 腐 蚀 气 体 的 室 内 ， 露 天 存 放 时 应 有 防 雨 、 防 潮 和 防 碰 撞 的 措施 。7备案 2018年07月07日 10点22分备案 2018年07月07日 10点22分
