市政燃气管道定期检验规范DB4401／T 41-2020.pdf

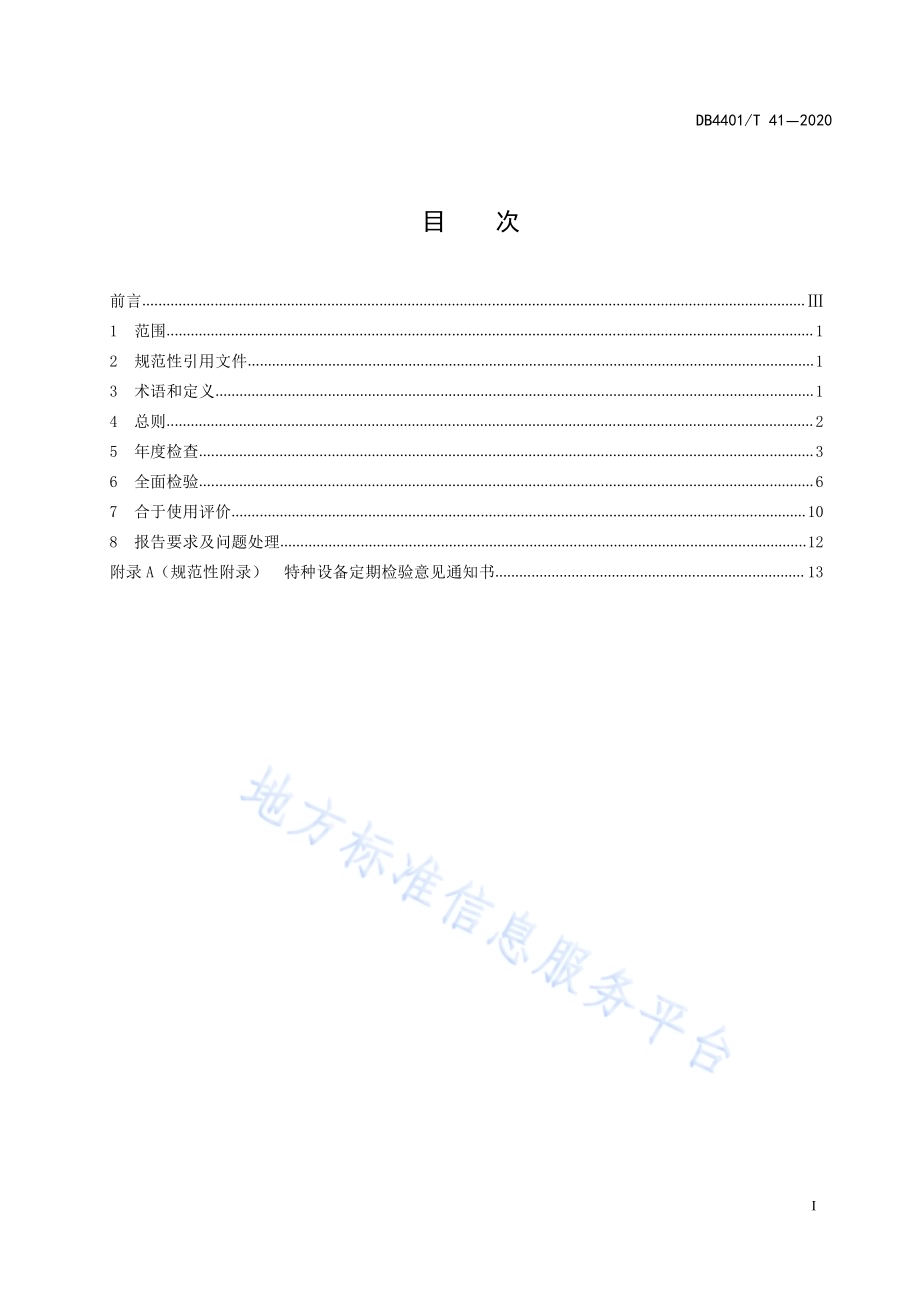

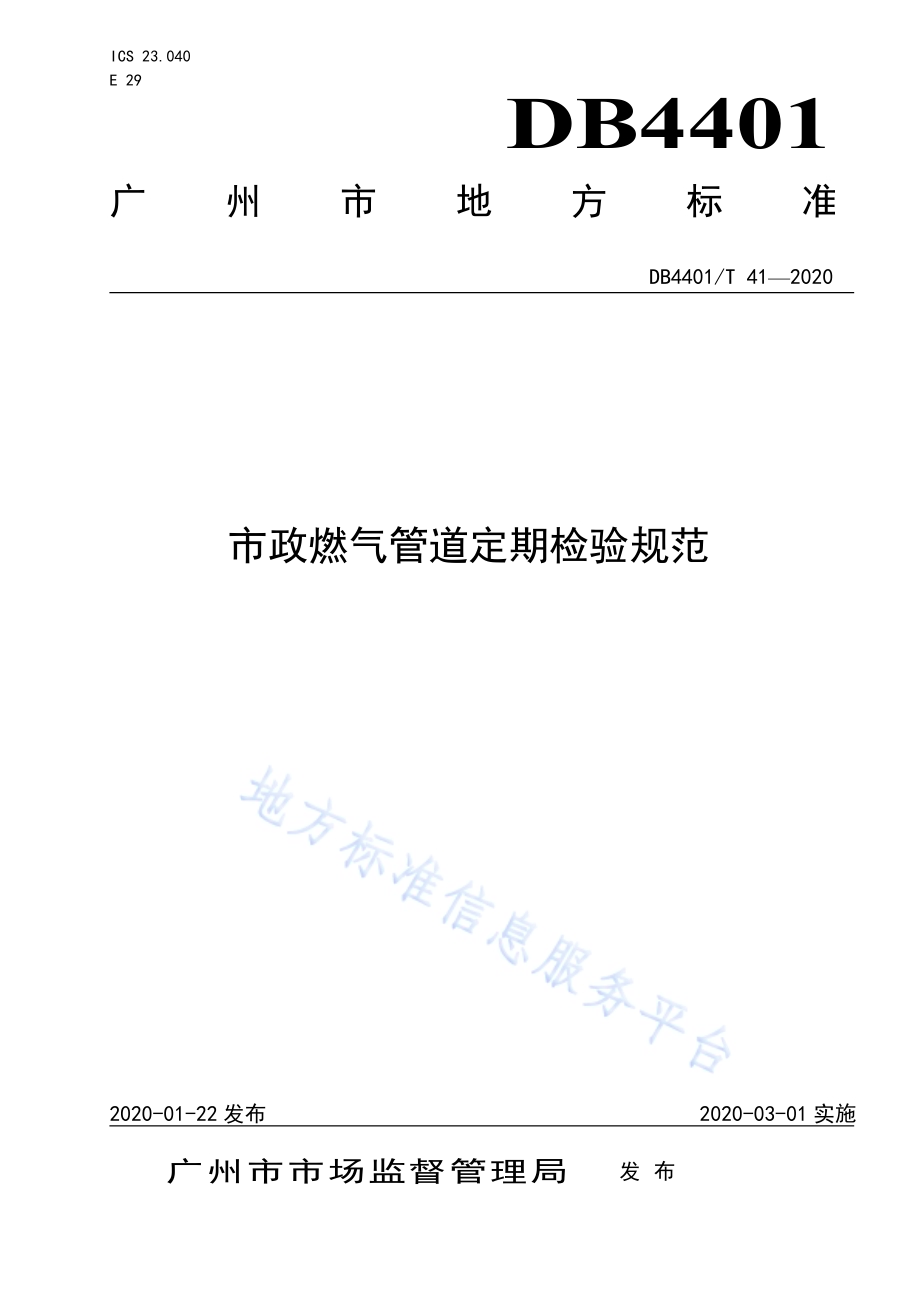

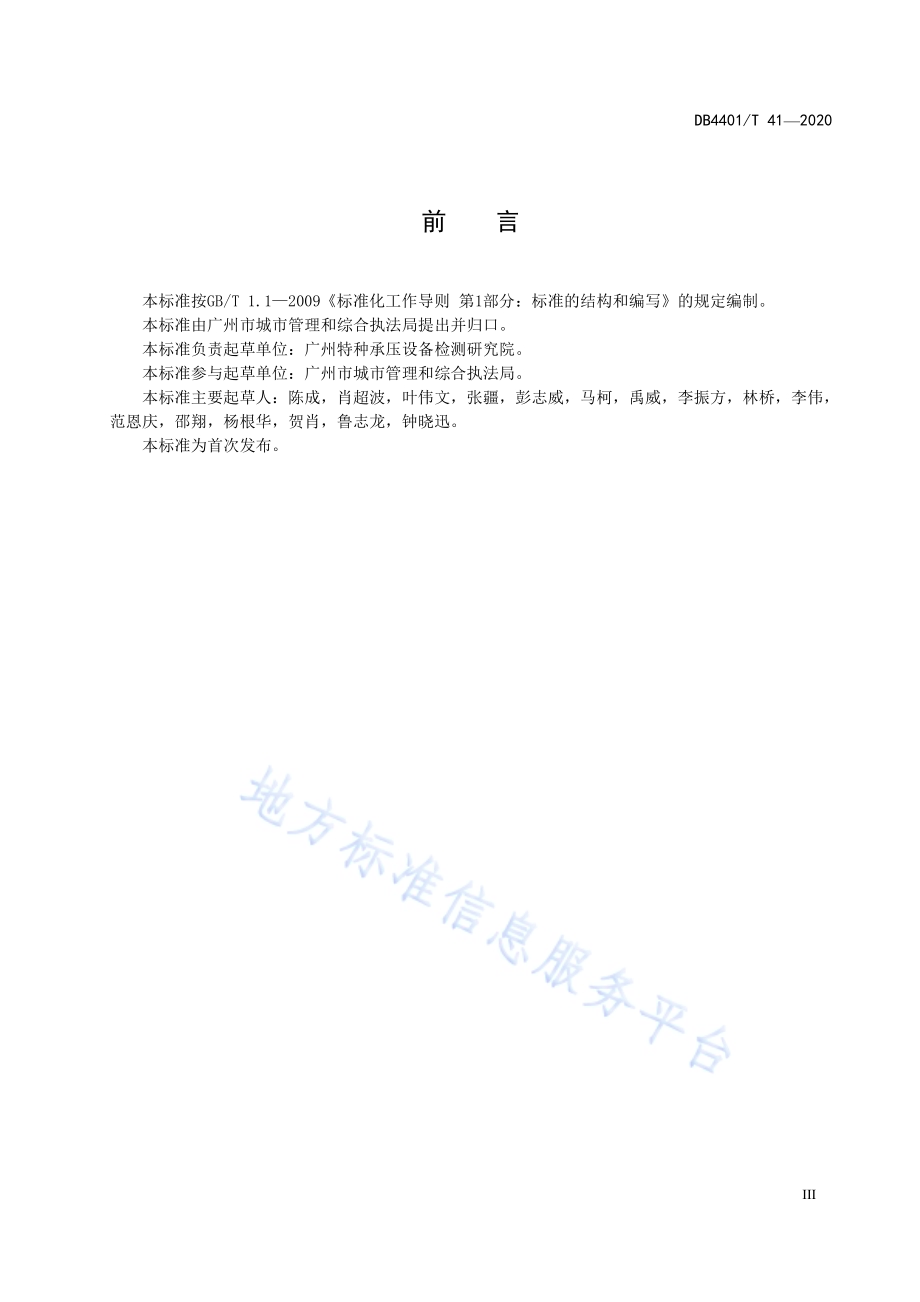

D B 4 4 0 1/T 4 1 2 0 2 0I C S 2 3.0 4 0E 2 9DB4401广 州 市 地 方 标 准D B 4 4 0 1/T 4 1 2 0 2 0市 政 燃 气 管 道 定 期 检 验 规 范2 0 2 0-0 1-2 2 发 布 2 0 2 0-0 3-0 1 实 施广 州 市 市 场 监 督 管 理 局发 布D B 4 4 0 1/T 4 1 2 0 2 0I目 次前 言.1 范 围.12 规 范 性 引 用 文 件.13 术 语 和 定 义.14 总 则.25 年 度 检 查.36 全 面 检 验.67 合 于 使 用 评 价.1 08 报 告 要 求 及 问 题 处 理.1 2附 录 A（规 范 性 附 录）特 种 设 备 定 期 检 验 意 见 通 知 书.1 3D B 4 4 0 1/T 4 1 2 0 2 0III前 言本 标 准 按 G B/T 1.1 2 0 0 9 标 准 化 工 作 导 则 第 1 部 分：标 准 的 结 构 和 编 写 的 规 定 编 制。本 标 准 由 广 州 市 城 市 管 理 和 综 合 执 法 局 提 出 并 归 口。本 标 准 负 责 起 草 单 位：广 州 特 种 承 压 设 备 检 测 研 究 院。本 标 准 参 与 起 草 单 位：广 州 市 城 市 管 理 和 综 合 执 法 局。本 标 准 主 要 起 草 人：陈 成，肖 超 波，叶 伟 文，张 疆，彭 志 威，马 柯，禹 威，李 振 方，林 桥，李 伟，范 恩 庆，邵 翔，杨 根 华，贺 肖，鲁 志 龙，钟 晓 迅。本 标 准 为 首 次 发 布。D B 4 4 0 1/T 4 1 2 0 2 01市 政 燃 气 管 道 定 期 检 验 规 范1 范 围本 标 准 规 定 了 市 政 燃 气 管 道 定 期 检 验 的 基 本 内 容 和 基 本 要 求。本 标 准 适 用 于 特 种 设 备 目 录（质 检 总 局 2 0 1 4 1 1 4 号）范 围 内，经 安 装 监 督 检 验 或 全 面 检 验合 格，或 经 D B 4 4 0 1/T 4 2 2 0 2 0 安 全 评 估 合 格，且 在 全 面 检 验 有 效 期 内 的 G B 1 级 市 政 燃 气 管 道 的 定 期 检验 工 作。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的。凡 是 注 日 期 的 引 用 文 件，仅 注 日 期 的 版 本 适 用 于 本 文 件。凡 是 不 注 日 期 的 引 用 文 件，其 最 新 版 本（包 括 所 有 的 修 改 单）适 用 于 本 文 件。G B 1 7 8 2 0 天 然 气G B 5 0 0 1 6 建 筑 设 计 防 火 规 范G B 5 0 0 2 8 城 镇 燃 气 设 计 规 范G B 5 0 1 6 0 石 油 化 工 企 业 设 计 防 火 规 范G B/T 1 9 2 8 5 2 0 1 4 埋 地 钢 质 管 道 腐 蚀 防 护 工 程 检 验G B/T 2 1 2 4 6 埋 地 钢 质 管 道 阴 极 保 护 参 数 测 量 方 法G B/T 2 1 4 4 7 2 0 1 8 钢 质 管 道 外 腐 蚀 控 制 规 程G B/T 2 7 5 1 2 埋 地 钢 质 管 道 风 险 评 估 方 法G B/T 2 7 6 9 9 钢 质 管 道 内 检 测 技 术 规 范G B/T 3 0 5 8 2 2 0 1 4 基 于 风 险 的 埋 地 钢 质 管 道 外 损 伤 检 验 与 评 价G B/T 3 4 3 4 9 输 气 管 道 内 腐 蚀 外 检 测 方 法G B Z/T 2 3 0 职 业 性 接 触 毒 物 危 害 程 度 分 级C J J 9 5 2 0 1 3 城 镇 燃 气 埋 地 钢 质 管 道 腐 蚀 控 制 技 术 规 程N B/T 4 7 0 1 3 承 压 设 备 无 损 检 测（所 有 部 分）S Y/T 0 0 8 7.2 钢 质 管 道 及 储 罐 腐 蚀 评 价 标 准 埋 地 钢 质 管 道 内 腐 蚀 直 接 评 价D B 4 4/T 2 0 3 3 在 用 聚 乙 烯 燃 气 埋 地 管 道 定 期 检 验 标 准D B 4 4 0 1/T 4 2 2 0 2 0 市 政 燃 气 管 道 安 全 评 估 规 则T S G D 7 0 0 3 压 力 管 道 定 期 检 验 规 则-长 输（油 气）管 道T S G D 7 0 0 4 压 力 管 道 定 期 检 验 规 则-公 用 管 道3 术 语 和 定 义以 下 术 语 及 定 义 适 用 于 本 标 准。3.1市 政 燃 气 管 道城 市 或 乡 镇 范 围 内 的 用 于 公 用 事 业 或 者 民 用 的 燃 气 管 道，以 下 简 称 燃 气 管 道。DB 4 4 0 1D B 4 4 0 1/T 4 1 2 0 2 023.2年 度 检 查在 运 行 过 程 中 的 常 规 性 检 查。3.3全 面 检 验按 一 定 的 检 验 周 期 对 在 用 管 道 进 行 的 检 验。3.4合 于 使 用 评 价对 含 有 缺 陷 或 损 伤 的 管 道 进 行 的 一 种 评 价，以 确 定 在 预 期 的 工 作 条 件 下 是 否 可 以 继 续 安 全 运 行。4 总 则4.1 燃 气 管 道 级 别燃 气 管 道 按 照 设 计 压 力 P（单 位：M P a）分 为 以 下 级 别：a）G B 1-级（2.5 P 4.0），G B 1-级（1.6 P 2.5）高 压 燃 气 管 道；b）G B 1-级（0.8 P 1.6），G B 1-级（0.4 P 0.8）次 高 压 燃 气 管 道；c）G B 1-级（0.2 P 0.4），G B 1-级（0.1 P 0.2）中 压 燃 气 管 道。4.2 基 本 要 求燃 气 管 道 定 期 检 验 的 基 本 要 求 如 下：a)燃 气 管 道 的 定 期 检 验 包 括 年 度 检 查、全 面 检 验 和 合 于 使 用 评 价；b)G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道 定 期 检 验 包 括 年 度 检 查、全 面 检 验 和 合 于 使 用 评 价；c)G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道 定 期 检 验 包 括 年 度 检 查、全 面 检 验；d)城 镇 燃 气 输 配 系 统 中 的 门 站、调 压 站（器）管 道 及 其 安 全 保 护 装 置、附 属 设 施 的 定 期 检 验 参 照工 业 管 道、压 力 容 器 定 期 检 验 有 关 要 求 执 行；e)在 用 钢 质 燃 气 管 道 的 定 期 检 验 内 容 和 要 求 按 照 本 标 准 执 行，在 用 聚 乙 烯 燃 气 管 道 的 定 期 检 验 内容 和 要 求 按 照 D B 4 4/T 2 0 3 3 执 行；f)设 计 压 力 大 于 4.0 M P a 的 超 高 压 燃 气 管 道,其 定 期 检 验 内 容 和 要 求 参 照 T S G D 7 0 0 3 执 行。4.3 检 验 周 期 要 求4.3.1 新 建 管 道 一 般 于 投 用 后 1 年 内 进 行 首 次 年 度 检 查，年 度 检 查 至 少 每 年 1 次。4.3.2 新 建 管 道 一 般 于 投 用 后 3 年 内 进 行 首 次 全 面 检 验，首 次 全 面 检 验 之 后 的 全 面 检 验 周 期 按 照 本 标准 确 定。4.3.3 管 道 已 进 行 全 面 检 验 的 年 度 可 以 不 进 行 年 度 检 查。4.3.4 属 于 下 列 情 况 之 一 的 管 道，全 面 检 验 周 期 应 适 当 缩 短a)新 建 G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道 首 次 进 行 全 面 检 验 的；b)1 年 内 发 生 2 次 影 响 管 道 安 全 运 行 的 泄 漏 事 故 的；c)发 现 严 重 局 部 腐 蚀 或 者 全 面 腐 蚀 的，腐 蚀 严 重 程 度 可 参 照 C J J 9 5 2 0 1 3 表 4.5.2；d)承 受 交 变 载 荷，可 能 导 致 疲 劳 失 效 的；e)防 腐（保 温）层 损 坏 严 重 的；f)风 险 评 估 发 现 风 险 值 较 高 的；g)年 度 检 查 中 发 现 除 本 条 a）f）项 以 外 的 严 重 问 题 的；h)检 验 人 员 和 使 用 单 位 认 为 应 缩 短 全 面 检 验 周 期 的。D B 4 4 0 1/T 4 1 2 0 2 034.3.5 属 于 下 列 情 况 之 一 的 管 道，如 超 出 风 险 可 接 受 程 度，应 立 即 进 行 全 面 检 验，G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道 还 应 在 全 面 检 验 基 础 上 进 行 合 于 使 用 评 价：a)运 行 工 况 发 生 显 著 改 变 从 而 导 致 运 行 风 险 提 高 的；b)管 道 输 送 介 质 种 类 发 生 变 化，改 变 为 更 危 险 介 质 的，其 中 介 质 可 燃 性 分 级 按 照 G B 5 0 1 6 0 及 G B5 0 0 1 6 划 分，介 质 毒 性 分 级 按 照 G B Z/T 2 3 0 划 分；c)管 道 停 用 超 过 1 年 后 再 启 用 的；d)年 度 检 查 结 论 要 求 进 行 全 面 检 验 的；e)所 在 地 发 生 地 震、滑 坡、泥 石 流 等 重 大 地 质 灾 害 的；f)有 重 大 改 造 维 修 的。4.3.6 合 于 使 用 评 价 工 作，应 在 全 面 检 验 之 后 进 行。4.4 检 验 机 构 和 检 验 人 员 要 求4.4.1 G B 1-级、G B 1-级 燃 气 管 道 的 年 度 检 查 和 全 面 检 验，需 委 托 经 国 家 质 量 监 督 检 验 检 疫 总 局（以下 简 称 国 家 质 检 总 局）核 准，具 有 D D 1 资 质 的 检 验 检 测 机 构（以 下 简 称 检 验 机 构）进 行；G B 1-级、G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道 的 年 度 检 查 和 全 面 检 验，需 委 托 经 国 家 质 检 总 局 核 准，具 有 D D 2资 质 的 检 验 机 构 进 行。4.4.2 燃 气 管 道 的 合 于 使 用 评 价，应 由 承 担 其 全 面 检 验 的 检 验 机 构 进 行。4.4.3 检 验 人 员 应 按 照 国 家 特 种 设 备 检 验 人 员 考 核 的 相 关 规 定 取 得 压 力 管 道 检 验 员 资 格，其 中 G B 1-级、G B 1-级 燃 气 管 道 的 检 验 人 员 应 取 得 压 力 管 道 检 验 师 资 格。4.4.4 承 担 燃 气 管 道 全 面 检 验 的 检 验 机 构、合 于 使 用 评 价 的 评 价 机 构 以 及 人 员 应 在 核 准 范 围 内 开 展 管道 全 面 检 验 和 合 于 使 用 评 价 工 作，接 受 燃 气 行 政 主 管 部 门 的 监 督，并 且 对 其 工 作 质 量 负 责。4.4.5 定 期 检 验 前，针 对 G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道，检 验 机 构 应 制 定 全 面 检 验 方 案 和合 于 使 用 评 价 方 案；针 对 G B 1-级、G B 1-级 和 G B 1-级 燃 气 管 道，检 验 机 构 应 制 定 全 面 检 验 方 案。全 面 检 验 方 案 和 合 于 使 用 评 价 方 案 中 应 包 括 安 全 措 施 和 应 急 预 案 内 容。4.4.6 全 面 检 验 方 案、合 于 使 用 评 价 方 案 应 征 求 使 用 单 位 的 意 见，经 检 验 机 构 和 评 价 机 构 授 权 的 技 术负 责 人 审 批。4.4.7 从 事 全 面 检 验 与 合 于 使 用 评 价 的 人 员 应 严 格 按 照 批 准 后 的 全 面 检 验、合 于 使 用 评 价 方 案 进 行 全面 检 验、合 于 使 用 评 价 工 作。4.4.8 全 面 检 验、合 于 使 用 评 价 过 程 中 根 据 实 际 情 况 需 对 方 案 作 调 整 时，应 经 过 检 验 机 构、评 价 机 构授 权 的 技 术 负 责 人 审 批。4.4.9 检 验 人 员 应 认 真 执 行 管 道 使 用 单 位 的 安 全 管 理 规 定。4.5 使 用 单 位 要 求4.5.1 使 用 单 位 应 根 据 检 验 周 期，制 定 全 面 检 验 计 划，并 且 及 时 向 燃 气 行 政 主 管 部 门 申 报 全 面 检 验、合 于 使 用 评 价 计 划，在 合 于 使 用 评 价 或 者 全 面 检 验 有 效 期 届 满 前 1 个 月 向 检 验 机 构、评 价 机 构 提 出 全 面检 验、合 于 使 用 评 价 要 求，安 排 全 面 检 验、合 于 使 用 评 价 工 作。4.5.2 使 用 单 位 应 根 据 T S G D 7 0 0 4、T S G D 7 0 0 3 和 本 标 准 的 要 求 做 好 管 道 定 期 检 验 前 的 各 项 准 备 工 作，使 管 道 处 于 适 合 的 待 检 状 态，提 供 安 全 的 定 期 检 验 环 境，负 责 定 期 检 验 所 需 要 的 辅 助 工 作，协 助 检 验 机构、评 价 机 构 进 行 定 期 检 验。5 年 度 检 查5.1 检 查 项 目DB 4 4 0 1D B 4 4 0 1/T 4 1 2 0 2 04年 度 检 查 的 项 目 包 括 资 料 审 查、宏 观 检 查、防 腐（保 温）层 检 查、电 性 能 测 试、阴 极 保 护 系 统 测 试、壁 厚 测 定、介 质 腐 蚀 性 调 查、安 全 保 护 装 置 检 验、地 质 条 件 调 查，必 要 时 进 行 腐 蚀 防 护 系 统 检 查。5.2 资 料 审 查5.2.1 承 担 年 度 检 查 的 人 员（以 下 简 称 检 验 人 员）应 在 全 面 了 解 被 检 管 道 的 使 用、管 理 情 况，并 且 在认 真 调 阅 管 道 技 术 资 料 和 管 理 资 料 的 基 础 上，对 以 下 资 料 进 行 审 查：a)安 全 管 理 资 料，包 括 使 用 登 记 证、安 全 管 理 规 章 制 度 与 安 全 操 作 规 程、作 业 人 员 上 岗 持 证 情 况等；b)技 术 档 案 资 料，包 括 安 装 监 检 报 告、定 期 检 验 报 告，必 要 时 包 括 设 计、安 装、改 造 和 维 修 等 施工、竣 工 验 收 资 料；c)运 行 状 况 资 料，包 括 日 常 运 行 维 护 记 录、隐 患 排 查 治 理 记 录、改 造 与 维 修 资 料、故 障 与 事 故 记录。5.2.2 检 验 人 员 根 据 审 查 的 数 据 进 行 综 合 评 价，重 点 对 下 列 管 道 或 者 位 置 进 行 检 查，确 定 事 故 容 易 发生 的 位 置 以 及 事 故 造 成 严 重 后 果 的 位 置：a)穿、跨 越 管 道；b)管 道 出 土、入 土 点，管 道 阀 室、分 输 点、分 支 处，管 道 敷 设 时 位 置 较 低 点，以 及 位 于 排 污 管 下或 者 其 他 液 体 管 道 下 的 管 道；c)曾 经 发 生 过 泄 漏、较 大 以 上 事 故 的 管 道；d)工 作 条 件 苛 刻 以 及 承 受 交 变 载 荷 的 管 道，如 原 油 泵 站、成 品 油 与 天 然 气 加 压 站 等 进 出 口 处 的 管道；e)存 在 第 三 方 破 坏 的 管 道；f)曾 经 为 非 机 动 车 道 或 者 绿 化 带 改 为 机 动 车 道 的、经 过 空 穴（地 下 室）的 管 道；g)位 于 边 坡 等 位 置 的 管 道；h)事 故 后 果 严 重 区 内 的 管 道；i)曾 经 发 生 过 抢 险 抢 修 的 管 道，地 质 灾 害 发 生 比 较 频 繁 地 区 的 管 道；j)已 经 发 现 严 重 腐 蚀 或 者 其 他 危 险 因 素 的 管 道。注：其中 h）j）项仅适用于 G B 1-级、G B 1-级燃气管道。5.3 宏 观 检 查宏 观 检 查 具 体 要 求 如 下：a)泄 漏 检 测，主 要 检 查 管 道 穿 越 段、跨 越 段、阀 门、阀 井、法 兰、凝 水 缸、调 压 器、套 管 等 组 成件，铸 铁 管 连 接 接 口、钢 塑 转 换 接 口 的 泄 漏 情 况；b)位 置 与 走 向，主 要 检 查 管 道 位 置、埋 深 和 走 向，当 管 道 周 围 地 表 环 境 无 较 大 变 动、管 道 无 沉 降等 情 况 时，可 以 不 要 求；c)地 面 标 志 检 查，主 要 检 查 标 志 桩、测 试 桩、里 程 桩、标 志 牌 以 及 锚 固 墩、围 栏 等 外 观 完 好 情 况、丢 失 情 况；d)管 道 沿 线 地 表 环 境 调 查，主 要 检 查 管 道 与 其 他 建 筑 物 净 距、占 压 状 况、管 道 裸 露、土 壤 扰 动 情况 等；e)穿 越 管 段 检 查，主 要 检 查 穿 越 管 道 锚 固 墩、套 管 检 查 孔 的 完 好 情 况 以 及 河 流 冲 刷 侵 蚀 情 况，穿越 处 保 护 工 程 的 稳 固 性、河 道 变 迁 等 情 况；f)跨 越 管 段 检 查，主 要 检 查 跨 越 管 道 防 腐 层、补 偿 器、锚 固 墩 的 完 好 情 况，吊 索、支 架、管 子 墩架 的 变 形、腐 蚀 情 况，钢 结 构 及 基 础、钢 丝 绳、索 具 及 其 连 接 件 等 腐 蚀 损 伤 情 况；g)凝 水 缸 检 查，主 要 检 查 定 期 排 放 积 水 情 况，护 盖、排 水 装 置 的 泄 漏、腐 蚀 和 堵 塞 情 况；D B 4 4 0 1/T 4 1 2 0 2 05h)阀 门、法 兰 等 管 道 元 件 的 检 查；i)水 工 保 护 设 施 检 查；j)检 验 人 员 认 为 有 必 要 的 其 他 检 查。注：其中 h）项仅适用于 G B 1-级、G B 1-级燃气管道。5.4 防 腐 层 检 查主 要 检 查 入 土 端 与 出 土 端、露 管 段、阀 室 内 管 道 防 腐 层 的 完 好 情 况，检 验 人 员 认 为 有 必 要 时，可 对事 故 后 果 严 重 区 或 风 险 较 高 地 段 管 道 采 用 检 测 设 备 进 行 地 面 不 开 挖 检 测。5.5 电 性 能 测 试电 性 能 测 试 具 体 要 求 如 下：a)测 试 绝 缘 法 兰、绝 缘 接 头、绝 缘 短 管、绝 缘 套、绝 缘 固 定 支 墩 和 绝 缘 垫 块 等 电 绝 缘 装 置 的 绝 缘性 能；b)对 采 用 法 兰 和 螺 纹 等 非 焊 接 件 连 接 的 阀 门 等 管 道 附 件 的 跨 接 电 缆 或 者 其 他 电 连 接 设 施，测 试 其电 连 续 性；c)测 试 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4、G B/T 2 1 2 4 6 进 行。注：本条仅适用于有阴极保护的管道。5.6 阴 极 保 护 系 统 测 试阴 极 保 护 系 统 测 试 具 体 要 求 如 下：a)管 道 沿 线 保 护 电 位，测 量 时 应 考 虑 I R 降 的 影 响；b)牺 牲 阳 极 输 出 电 流、开 路 电 位（当 管 道 保 护 电 位 异 常 时 测 试）；c)管 内 电 流（当 管 道 保 护 电 位 异 常 时 测 试）；d)辅 助 阳 极 床 和 牺 牲 阳 极 接 地 电 阻（牺 牲 阳 极 接 地 电 阻 应 在 管 道 保 护 电 位 异 常 时 测 试）；e)阴 极 保 护 系 统 运 行 状 况，检 查 管 道 阴 极 保 护 率 和 运 行 率、排 流 效 果，阴 极 保 护 系 统 设 备 及 其 排流 设 施；f)测 试 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4、G B/T 2 1 2 4 6 进 行。注：本条仅适用于有阴极保护的管道。5.7 壁 厚 测 定当 阀 门 井 具 备 作 业 空 间 时，利 用 阀 门 井，对 压 力 管 道 或 者 有 明 显 腐 蚀 和 冲 刷 减 薄 的 弯 头、三 通、管径 突 变 部 位 以 及 相 邻 直 管 部 位 进 行 壁 厚 抽 样 测 定。5.8 介 质 腐 蚀 性 调 查按 照 G B 1 7 8 2 0、G B 5 0 0 2 8 的 要 求，对 管 输 介 质 成 分 测 试 报 告 进 行 分 析，开 展 介 质 腐 蚀 性 调 查。5.9 安 全 保 护 装 置 检 查参 照 工 业 管 道 定 期 检 验 有 关 要 求 执 行，特 殊 的 安 全 保 护 装 置 参 照 现 行 相 关 标 准 的 规 定。5.1 0 地 质 条 件 调 查按 照 相 应 标 准 的 要 求，对 有 危 险 的 矿 产 地 下 采 空 区、黄 土 湿 陷 区、潜 在 崩 塌 滑 坡 区、泥 石 流 区、地质 沉 降 区、风 蚀 沙 埋 区、膨 胀 土 和 盐 渍 土、活 动 断 层 等 地 质 灾 害 进 行 地 质 条 件 调 查。注：本条仅适用于 G B 1-级、G B 1-级燃气管道。DB 4 4 0 1D B 4 4 0 1/T 4 1 2 0 2 065.1 1 年 度 检 查 结 论年 度 检 查 的 现 场 工 作 结 束 后，检 验 人 员 应 根 据 检 查 情 况 出 具 年 度 检 查 报 告，作 出 下 述 检 查 结 论：a)允 许 使 用：检 查 结 果 符 合 有 关 安 全 技 术 规 范 及 其 相 应 标 准 的 规 定；b)进 行 全 面 检 验：发 现 存 在 超 出 有 关 安 全 技 术 规 范 的 缺 陷，并 且 不 能 满 足 安 全 使 用 要 求。5.1 2 年 度 检 查 结 论 录 入有 条 件 的 使 用 单 位 应 将 年 度 检 查 及 其 检 查 结 论 录 入 管 道 地 理 信 息 系 统（G I S）、管 道 完 整 性 管 理 信 息系 统（P I M S）。6 全 面 检 验6.1 检 验 方 法全 面 检 验 方 法 采 用 管 道 外 腐 蚀 直 接 检 测，必 要 时 采 用 内 检 测、内 腐 蚀 直 接 检 测、应 力 腐 蚀 开 裂 直 接检 测、耐 压（压 力）试 验 或 其 他 检 验 方 法。采 用 内 检 测、内 腐 蚀 直 接 检 测、应 力 腐 蚀 开 裂 直 接 检 测、耐压（压 力）试 验 或 其 他 检 验 方 法 时，应 按 照 T S G D 7 0 0 3、T S G D 7 0 0 4、G B/T 2 7 6 9 9、G B/T 3 4 3 4 9、S Y/T 0 0 8 7.2或 其 他 相 关 标 准 的 要 求 进 行。6.2 检 验 项 目全 面 检 验 的 具 体 项 目，一 般 包 括 资 料 审 查、风 险 预 评 估、管 道 腐 蚀 防 护 系 统 检 测 与 评 价、开 挖 直 接检 测 与 评 价。6.3 资 料 审 查全 面 检 验 前，检 验 机 构 应 对 提 交 和 收 集 的 以 下 资 料 进 行 审 查、分 析：a)设 计 图 纸、文 件 与 有 关 强 度 计 算 书；b)管 道 元 件 产 品 质 量 证 明 资 料；c)安 装 监 督 检 验 证 明 文 件、安 装 竣 工 验 收 资 料；d)管 道 使 用 登 记 证；e)管 道 运 行 记 录，包 括 输 送 介 质 压 力 和 流 量 记 录、压 力 异 常 波 动 记 录、电 法 保 护 运 行 记 录、阴 极保 护 系 统 故 障 记 录，管 道 修 理 或 改 造 的 资 料，管 道 事 故 或 者 失 效 资 料，管 道 的 各 类 保 护 措 施 的使 用 记 录，管 道 周 围 的 其 他 施 工 活 动，管 道 的 电 法 保 护 日 常 检 查 记 录，输 送 介 质 分 析 报 告（特别 是 含 硫 化 氢、二 氧 化 碳 和 游 离 水）；f)运 行 周 期 内 的 年 度 检 查 报 告；g)上 一 次 全 面 检 验 报 告、合 于 使 用 评 价 报 告；h)检 验 人 员 认 为 全 面 检 验 所 需 要 的 其 他 资 料。注：第 a）c）项在管道投用后首次全面检验时审查，在以后的全面检验中可以根据需要查阅。6.4 风 险 预 评 估检 验 机 构 对 资 料 审 查 分 析 完 成 后，应 按 照 G B/T 2 7 5 1 2 进 行 风 险 预 评 估。6.5 管 道 腐 蚀 防 护 系 统 检 测 与 评 价6.5.1 土 壤 腐 蚀 性 测 试 与 评 价D B 4 4 0 1/T 4 1 2 0 2 076.5.1.1 土 壤 腐 蚀 性 测 试 项 目 宜 包 括 土 壤 电 阻 率、管 道 自 然 腐 蚀 电 位、氧 化 还 原 电 位、土 壤 p H 值、土壤 质 地、土 壤 含 水 量、土 壤 含 盐 率、土 壤 C l-含 量 等 8 个 参 数 的 测 试。6.5.1.2 土 壤 腐 蚀 性 检 测 项 目 和 检 测 比 例，应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2 2 0 1 4 附 录A.1 或 其 他 相 关 标 准 进 行 选 取，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.1.3 当 评 价 土 壤 腐 蚀 性 的 8 个 检 测 指 标 不 全 时，可 按 照 G B/T 1 9 2 8 5 2 0 1 4 附 录 L 对 缺 项 检 测 指 标进 行 估 算。6.5.2 杂 散 电 流 测 试 与 评 价6.5.2.1 直 流 杂 散 电 流 干 扰 采 用 管 道 附 近 土 壤 表 面 电 位 梯 度 来 进 行 评 价，当 具 备 测 试 条 件 时，也 可 采用 未 施 加 阴 极 保 护 时 管 道 任 意 点 上 的 管 地 电 位 较 自 然 腐 蚀 电 位 的 偏 移 量 来 进 行 测 量 和 评 价，测 试 和 评 价方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.2.2 交 流 杂 散 电 流 干 扰 采 用 交 流 干 扰 电 压 进 行 评 价，当 具 备 测 试 条 件 时，也 可 测 量 交 流 电 流 密 度，测 试 和 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.2.3 当 6.5.2.1 和 6.5.2.2 的 测 试 与 评 价 方 法 难 以 进 行 时，可 采 用 静 态 或 动 态 杂 散 电 流 测 试 法，测 试 管 地 电 位 波 动 值 或 感 应 电 流 波 动 值，测 试 与 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.3 大 气 腐 蚀 性 调 查对 可 能 存 在 大 气 腐 蚀 环 境 的 跨 越 段 与 露 管 段，应 按 照 G B/T 2 1 4 4 7 2 0 1 8 第 4.3 条 或 其 他 相 关 标 准的 规 定 进 行 大 气 腐 蚀 性 调 查。6.5.4 防 腐 层 状 况 不 开 挖 检 测 与 评 价6.5.4.1 对 防 腐 层 采 用 不 开 挖 方 法 进 行 检 测，主 要 检 测 方 法 有 直 流（交 流）电 位 梯 度 法、直 流 电 位（交流 电 流）衰 减 法、皮 尔 逊（人 体 电 容）法 等。检 测 过 程 中 可 选 择 两 种 相 互 补 充 的 检 测 方 法。6.5.4.2 防 腐 层 不 开 挖 检 测 的 项 目 和 比 例，应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2 2 0 1 4 附 录A.2 或 其 他 相 关 标 准 进 行 选 取，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.4.3 防 腐 层 状 况 可 采 用 电 流 衰 减 率 Y（d B/m）、防 腐 层 绝 缘 电 阻 率（k m2）、电 导 率（S/m2）或 破 损 点 密 度（处/1 0 0 m）等 指 标 进 行 分 析。防 腐 层 状 况 分 为 4 个 等 级，分 级 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 附 录 K 或 其 他 相 关 标 准 进 行。当 采 用 电 流 衰 减 率 或 防 腐 层 绝 缘 电 阻 率 作 为 评 价 指 标 时，可 在 实际 土 壤 电 阻 率 和 试 验 分 析 的 基 础 上，对 G B/T 1 9 2 8 5 2 0 1 4 附 录 K 评 价 表 中 的 分 界 点 进 行 适 当 调 整。6.5.5 管 道 阴 极 保 护 有 效 性 检 测 与 评 价6.5.5.1 对 采 用 外 加 电 流 阴 极 保 护 或 者 牺 牲 阳 极 阴 极 保 护 的 管 道，应 采 用 相 应 检 测 技 术 测 试 管 道 的 真实 阴 极 保 护 极 化 电 位，阴 极 保 护 准 则 依 据 G B/T 2 1 4 4 7-2 0 1 8 或 其 他 相 关 标 准，检 测 比 例 和 要 求 按 照 G B/T3 0 5 8 2 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.5.2 阴 极 保 护 有 效 性 可 通 过 测 试 阴 保 系 统 的 管 地 保 护 电 位、计 算 阴 保 系 统 的 保 护 率、保 护 度、运行 率 等 指 标 进 行 评 价，检 测 和 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.6 排 流 效 果 检 测 与 评 价排 流 效 果 检 测 评 价 包 括 直 流 排 流 保 护 效 果 检 测 评 价 和 交 流 排 流 效 果 检 测 评 价，检 测 方 法 和 评 价 指 标按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.5.7 腐 蚀 防 护 系 统 综 合 评 价根 据 上 述 土 壤 腐 蚀 性、杂 散 电 流、防 腐 层 状 况、阴 极 保 护 有 效 性、排 流 效 果 等 各 项 检 测 评 价 结 果 进DB 4 4 0 1D B 4 4 0 1/T 4 1 2 0 2 08行 综 合 评 价，腐 蚀 防 护 系 统 的 综 合 评 价 分 为 4 个 等 级，可 采 用 模 糊 数 学 综 合 评 价 方 法 或 由 相 关 专 业 机 构认 可 的 其 他 可 行 方 法 进 行。模 糊 数 学 综 合 评 价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 附 录 L 或 其 他 相 关 标 准 进 行。腐 蚀 防 护 系 统 分 级 属 性 如 下：a)1 级：腐 蚀 防 护 系 统 功 能 完 好，满 足 设 计 要 求；b)2 级：腐 蚀 防 护 系 统 基 本 完 好，但 存 在 一 些 不 影 响 防 护 效 果 的 缺 陷，能 基 本 满 足 设 计 要 求；c)3 级：腐 蚀 防 护 系 统 整 体 状 况 较 差，存 在 缺 陷，不 能 完 全 满 足 设 计 要 求，在 使 用 单 位 采 取 适 当措 施 后，可 在 限 定 条 件 下 使 用；d)4 级：腐 蚀 防 护 系 统 缺 陷 严 重，不 能 满 足 设 计 要 求，不 能 有 效 防 止 金 属 管 体 腐 蚀，使 用 单 位 应立 即 采 取 重 大 维 修。6.6 开 挖 直 接 检 测 与 评 价6.6.1 开 挖 点 确 定 原 则根 据 上 述 腐 蚀 防 护 系 统 综 合 评 价 结 果，按 照 一 定 比 例 选 择 开 挖 检 测 点，开 挖 数 量 应 按 照 表 1 和 G B/T3 0 5 8 2 2 0 1 4 第 6.3.3 条 进 行 确 定，开 挖 点 选 取 应 结 合 资 料 调 查 中 的 错 边、咬 边 严 重 的 焊 接 接 头 以 及 碰口 与 连 头 焊 口，风 险 较 高 管 段，使 用 中 发 生 过 泄 漏、第 三 方 破 坏，以 及 经 防 腐 层 不 开 挖 检 测 判 定 为 疑 似破 损 点 的 位 置。检 验 人 员 应 按 照 G B/T 1 9 2 8 5 2 0 1 4 的 要 求，确 定 开 挖 检 验 顺 序。表 1 开 挖 点 数 量 确 定压力等级腐蚀防护系统质量等级1 2 3 4高压（处/k m）0.0 5 0.1 1.0 1.2 1.8 2.0次高压（处/k m）0.0 5 0.1 0.6 0.8 1.2 1.5中压（处/k m）不开挖 0.0 5 0.3 0.6 0.86.6.2 开 挖 检 测 方 法 和 内 容6.6.2.1 土 壤 腐 蚀 性 检 测应 根 据 风 险 预 评 估 的 结 果，按 照 G B/T 3 0 5 8 2 2 0 1 4 附 录 A.1 或 其 他 相 关 标 准 确 定 探 坑 处 土 壤 腐 蚀性 检 测 项 目 和 检 测 比 例，测 试 方 法 和 评 价 等 级 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行。6.6.2.2 防 腐 层 检 查 和 探 坑 处 管 地 电 位 测 试防 腐 层 检 查 和 探 坑 处 管 地 电 位 测 试 按 下 列 要 求 进 行：a)对 探 坑 处 管 道 防 腐 层 进 行 外 观 检 查、厚 度 检 测 和 漏 点 检 测，必 要 时 进 行 粘 结 力 检 测。检 测 和 评价 方 法 按 照 G B/T 1 9 2 8 5 2 0 1 4 或 其 他 相 关 标 准 进 行；b)采 用 饱 和 硫 酸 铜 参 比 电 极，检 测 探 坑 处 近 参 比 管 地 电 位；c)检 验 人 员 应 依 据 开 挖 检 测 结 果，对 不 开 挖 检 测 中 防 腐 层 分 级 评 价 结 果 和 阴 极 保 护 有 效 性 评 价 结果 进 行 修 正。6.6.2.3 管 道 状 况 检 测管 道 状 况 检 测 项 目 应 包 括 金 属 腐 蚀 部 位 外 观 检 查、腐 蚀 产 物 分 析、腐 蚀 尺 寸 检 测、管 道 壁 厚 测 定 和凹 陷、变 形、机 械 破 坏 等 损 伤 检 查，检 测 方 法 和 要 求 按 照 G B/T 3 0 5 8 2 2 0 1 4 或 其 他 相 关 标 准 进 行。6.6.2.4 管 道 焊
