全自动压力计检定装置QLHY006-2018.pdf

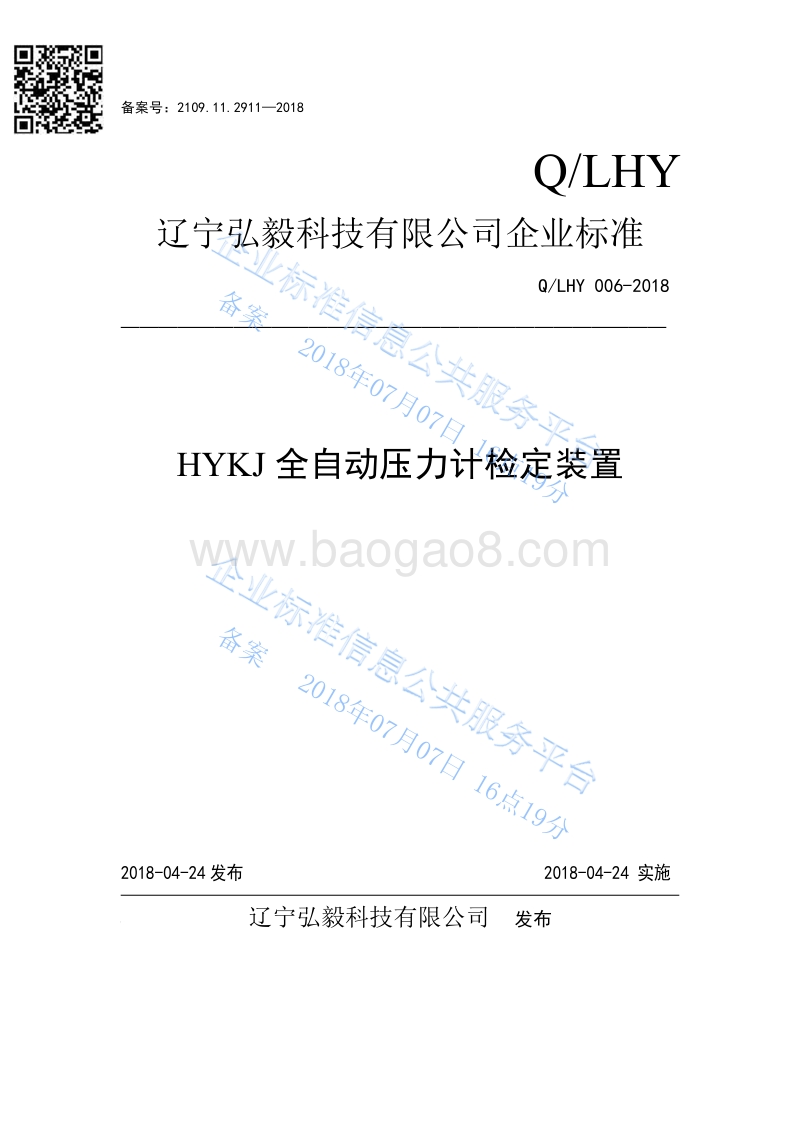

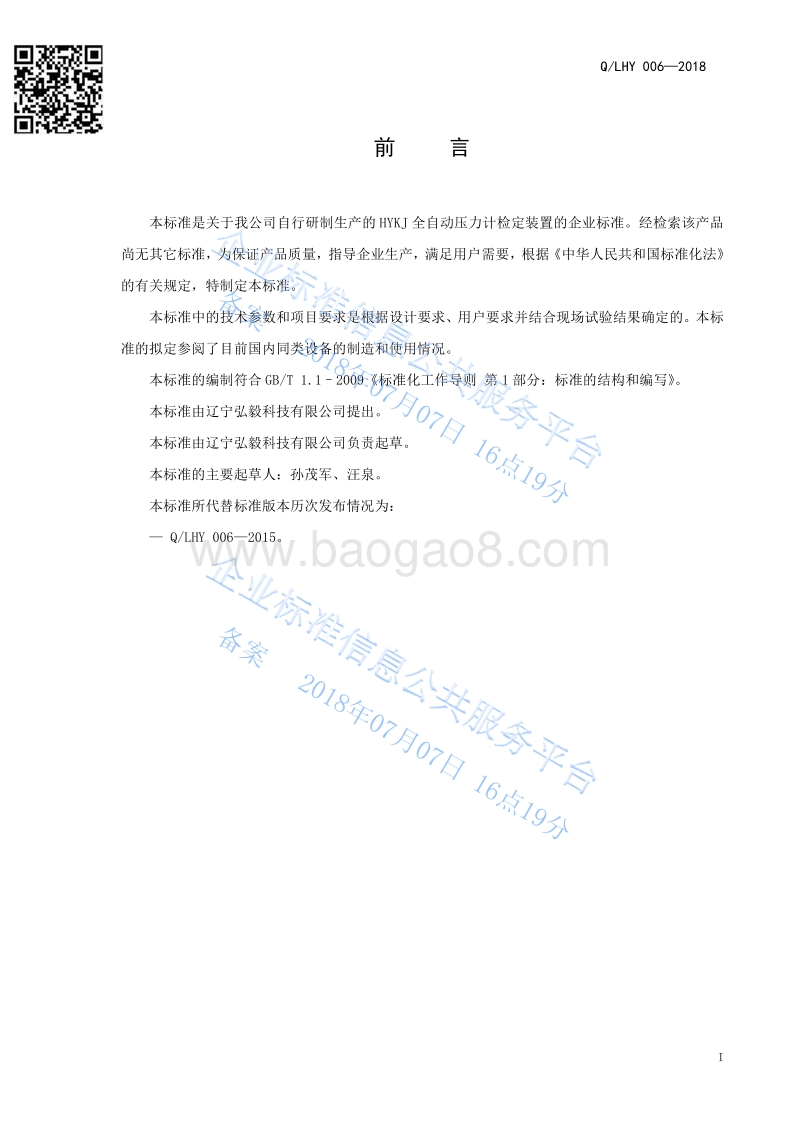

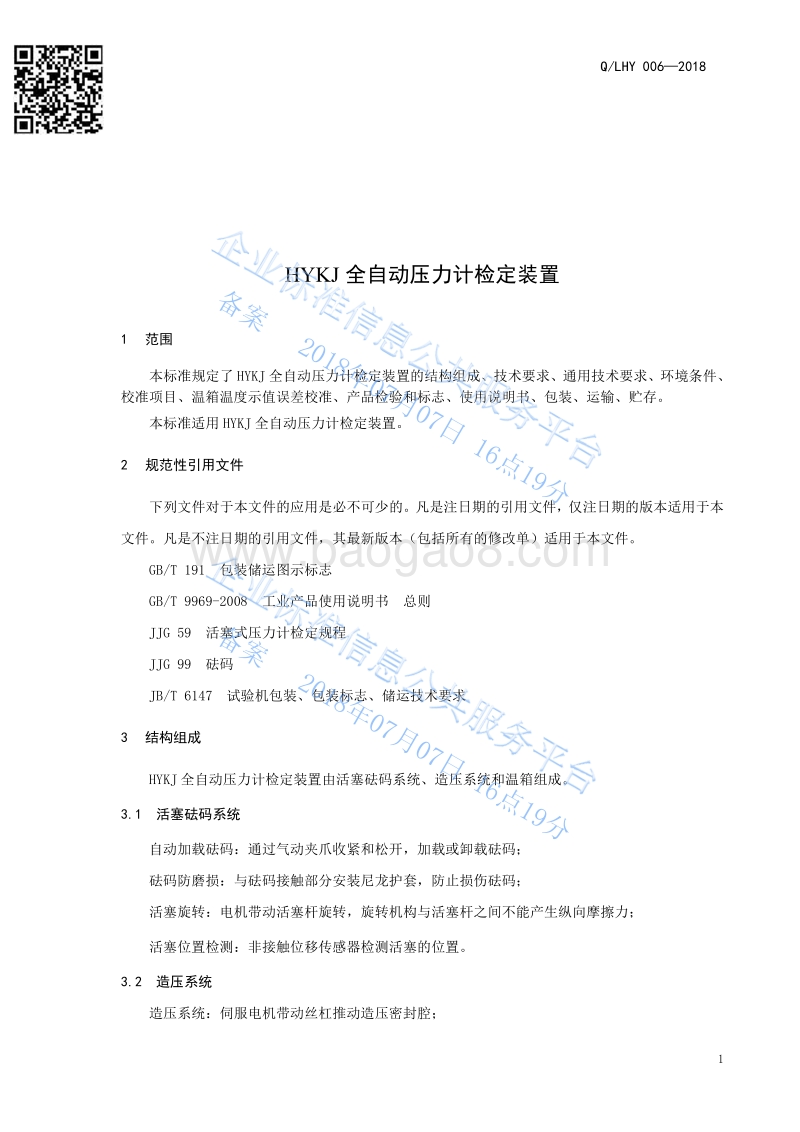

备 案 号 ： 2109.11.2911 2018 Q/LHY辽 宁 弘 毅 科 技 有 限 公 司 企 业 标 准Q/LHY 006-2018 HYKJ 全 自 动 压 力 计 检 定 装 置2018-04-24发 布 2018-04-24 实 施辽 宁 弘 毅 科 技 有 限 公 司 发 布备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 2018I前 言本 标 准 是 关 于 我 公 司 自 行 研 制 生 产 的 HYKJ 全 自 动 压 力 计 检 定 装 置 的 企 业 标 准 。 经 检 索 该 产 品尚 无 其 它 标 准 ， 为 保 证 产 品 质 量 ， 指 导 企 业 生 产 ， 满 足 用 户 需 要 ， 根 据 中 华 人 民 共 和 国 标 准 化 法 的 有 关 规 定 ， 特 制 定 本 标 准 。本 标 准 中 的 技 术 参 数 和 项 目 要 求 是 根 据 设 计 要 求 、 用 户 要 求 并 结 合 现 场 试 验 结 果 确 定 的 。 本 标准 的 拟 定 参 阅 了 目 前 国 内 同 类 设 备 的 制 造 和 使 用 情 况 。本 标 准 的 编 制 符 合 GB/T 1.1 2009 标 准 化 工 作 导 则 第 1 部 分 ： 标 准 的 结 构 和 编 写 。本 标 准 由 辽 宁 弘 毅 科 技 有 限 公 司 提 出 。本 标 准 由 辽 宁 弘 毅 科 技 有 限 公 司 负 责 起 草 。本 标 准 的 主 要 起 草 人 ： 孙 茂 军 、 汪 泉 。本 标 准 所 代 替 标 准 版 本 历 次 发 布 情 况 为 ： Q/LHY 006 2015。备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 20181HYKJ 全 自 动 压 力 计 检 定 装 置1 范 围本 标 准 规 定 了 HYKJ全 自 动 压 力 计 检 定 装 置 的 结 构 组 成 、 技 术 要 求 、 通 用 技 术 要 求 、 环 境 条 件 、校 准 项 目 、 温 箱 温 度 示 值 误 差 校 准 、 产 品 检 验 和 标 志 、 使 用 说 明 书 、 包 装 、 运 输 、 贮 存 。本 标 准 适 用 HYKJ全 自 动 压 力 计 检 定 装 置 。2 规 范 性 引 用 文 件下 列 文 件 对 于 本 文 件 的 应 用 是 必 不 可 少 的 。 凡 是 注 日 期 的 引 用 文 件 ， 仅 注 日 期 的 版 本 适 用 于 本文 件 。 凡 是 不 注 日 期 的 引 用 文 件 ， 其 最 新 版 本 （ 包 括 所 有 的 修 改 单 ） 适 用 于 本 文 件 。GB/T 191 包 装 储 运 图 示 标 志GB/T 9969-2008 工 业 产 品 使 用 说 明 书 总 则JJG 59 活 塞 式 压 力 计 检 定 规 程JJG 99 砝 码JB/T 6147 试 验 机 包 装 、 包 装 标 志 、 储 运 技 术 要 求3 结 构 组 成HYKJ全 自 动 压 力 计 检 定 装 置 由 活 塞 砝 码 系 统 、 造 压 系 统 和 温 箱 组 成 。3.1 活 塞 砝 码 系 统自 动 加 载 砝 码 ： 通 过 气 动 夹 爪 收 紧 和 松 开 ， 加 载 或 卸 载 砝 码 ；砝 码 防 磨 损 ： 与 砝 码 接 触 部 分 安 装 尼 龙 护 套 ， 防 止 损 伤 砝 码 ；活 塞 旋 转 ： 电 机 带 动 活 塞 杆 旋 转 ， 旋 转 机 构 与 活 塞 杆 之 间 不 能 产 生 纵 向 摩 擦 力 ；活 塞 位 置 检 测 ： 非 接 触 位 移 传 感 器 检 测 活 塞 的 位 置 。3.2 造 压 系 统造 压 系 统 ： 伺 服 电 机 带 动 丝 杠 推 动 造 压 密 封 腔 ；备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 20182注 油 部 件 ： 通 过 增 压 泵 将 管 路 注 满 液 压 油 ；卸 压 部 件 ： 通 过 气 控 卸 压 阀 卸 掉 管 路 内 残 余 压 力 ；造 压 系 统 配 备 压 力 传 感 器 、 位 置 传 感 器 和 安 全 阀 等 部 件 ， 保 证 系 统 运 行 安 全 、 平 稳 。3.3 温 箱温 箱 模 拟 被 校 准 压 力 计 或 压 力 表 等 的 使 用 环 境 。4 技 术 要 求4.1 特 性 指 标特 性 指 标 见 下 表 1。表 1 特 性 指 标测 量 范 围 0.1 6MPa 0.5 25MPa 1 60MPa 2 100MPa准 确 度等 级 0.05； 0.02； 0.01 0.05； 0.02； 0.01 0.05； 0.02； 0.01 0.05； 0.02；0.01检 定 上 限 6MPa 25MPa 60MPa 100MPa检 定 下 限 0.1MPa 0.5MPa 1MPa 2MPa最 小 压 力 增量 0.01 MPa 0.05 MPa 0.1 MPa 0.1 MPa活 塞 面 积 1 cm2 0.5 cm2 0.1 cm2 0.1 cm2砝 码 质 量 kg 0.01、 0.1、 0.5 0.05、 0.1、 0.5 0.1、 0.5 0.1、 0.5、 11、 2 1、 2、 5、 10 1、 2、 5、 10 2、 5、 10、 204.2 精 度 要 求4.2.1 活 塞 系 统 （ 活 塞 、 活 塞 缸 ） 材 料 ： 采 用 形 变 误 差 小 ， 温 度 附 加 误 差 小 、 耐 磨 的 碳 化 钨 。活 塞 式 压 力 计 活 塞 有 效 面 积 的 最 大 允 许 误 差 ：准 确 度 等 级 活 塞 有 效 面 积 最 大 允 许 误 差0.01级 0.006%0.02级 0.01%0.05级 0.02%4.2.2 砝 码 采 用 无 磁 不 锈 钢 、 铝 。备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 20183专 用 砝 码 质 量 计 算 公 式 )12(1)1(0 jmaJj pjgpAm 式 中 ：jm 按 次 序 加 载 的 第 j块 砝 码 的 质 量 ， kg ；jp 在 参 考 温 度 和 标 准 重 力 加 速 度 下 ， 加 载 第 j块 砝 码 产 生 的 压 力 值 ， Pa 或 （ MPa） ；0A 在 零 压 力 和 参 考 温 度 下 ， 被 检 活 塞 式 压 力 计 活 塞 有 效 面 积 ， 2m ；g 使 用 地 点 重 力 加 速 度 ， 2/ sm ；a 周 围 空 气 的 密 度 ， 其 值 可 取 1.2 3/ mkg ；m 砝 码 材 料 的 密 度 ， 其 值 可 取 碳 钢 ： 7.8x103kg/m3 铝 ： 2.73x103kg/m3 不 锈 钢 ： 7.93x103kg/m3 碳 化 钨 ： 14.7x103kg/m3； 活 塞 -活 塞 缸 组 件 的 压 力 形 变 系 数 1Pa ,计 算 方 法 详 见 JJG 59-2007标 准 的 附 录 A。活 塞 式 压 力 计 专 用 砝 码 质 量 的 最 大 允 许 误 差 ：准 确 度 等 级 专 用 砝 码 质 量 最 大 允 许 误 差0.01级 0.003%0.02级 0.008%0.05级 0.02%4.3 技 术 要 求4.3.1 装 置 具 备 自 动 多 温 度 点 、 多 压 力 点 检 定 功 能 ；4.3.2 装 置 具 备 自 动 单 温 度 点 、 单 压 力 点 检 定 功 能 ；4.3.3 压 力 点 、 温 度 点 自 动 和 手 动 控 制 ；4.3.4 具 备 自 动 生 成 报 表 或 校 准 证 书 功 能 、 打 印 功 能 ；4.3.5 气 动 增 压 80 /h；4.3.8 温 场 空 间 500*600*1400mm， 立 式 ；4.3.9 标 准 压 力 单 位 可 切 换 功 能 ， 如 MPa、 PSI、 Bar等 ；4.3.10 检 定 接 口 4 个 ；4.3.11 气 动 工 作 压 力 0.7MPa， 气 压 监 测 和 指 示 功 能 ；备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 201844.3.12 装 置 噪 音 40dB(A)以 内 ；4.3.13 室 内 不 能 有 强 振 动 源 ， 微 小 振 动 可 以 通 过 底 座 增 加 减 震 垫 体 降 低 振 动 强 度 ；4.3.14 监 测 活 塞 温 度 ， 给 出 压 力 补 偿 和 调 整 数 值 ；4.3.15 油 箱 液 位 检 测 功 能 ， 溢 流 油 回 收 装 置 ；4.3.16 装 置 外 壳 接 大 地 ， 所 有 外 壳 之 间 电 阻 10 ,可 提 高 抗 电 磁 干 扰 能 力 ；4.3.17 装 置 具 有 有 漏 电 保 护 、 故 障 检 测 和 保 护 、 防 雷 击 保 护 措 施 ， 通 过 软 件 或 硬 件 操 作 可 解 除 故障 报 警 ；4.3.18 装 置 易 于 操 作 、 维 护 、 转 移 、 调 遣 和 运 输 ；5 通 用 技 术 要 求5.1 外 观5.1.1 检 定 装 置 的 铭 牌 上 应 标 有 型 号 、 仪 器 编 号 、 测 量 范 围 、 准 确 度 等 级 、 制 造 商 名 称 和 出 厂 日期 等 标 记 。5.1.2 承 重 盘 、 专 用 砝 码 上 应 标 有 编 号 、 压 力 值 或 标 称 质 量 值 以 及 砝 码 的 顺 序 编 号 。5.1.3 使 用 电 机 带 动 活 塞 时 ， 电 机 转 动 应 正 常 、 平 稳 ， 不 能 有 影 响 计 量 性 能 的 跳 动 。5.2 活 塞 系 统活 塞 转 动 应 灵 活 ， 并 能 自 由 地 在 活 塞 筒 内 移 动 ， 不 得 有 卡 住 现 象 。 首 次 检 定 其 活 塞 和 活 塞 筒 的工 作 表 面 应 光 滑 无 锈 点 ， 后 续 检 定 活 塞 和 活 塞 筒 的 工 作 表 面 不 应 有 影 响 计 量 性 能 的 锈 蚀 或 划 痕 。5.3 砝 码 和 承 重 盘5.3.1 首 次 检 定 的 砝 码 和 承 重 盘 ， 其 表 面 应 完 好 ， 有 耐 磨 防 锈 层 的 砝 码 不 得 有 锈 点 ， 同 时 应 光 滑无 砂 眼 及 其 它 损 伤 。5.3.2 同 一 标 称 值 的 砝 码 应 具 有 相 同 的 形 状 和 尺 寸 。5.3.3 如 砝 码 或 承 重 杆 有 调 整 腔 ， 调 整 塞 的 上 表 面 不 得 高 于 砝 码 或 承 重 盘 的 表 面 。5.3.4 自 动 加 载 砝 码 ， 要 保 证 砝 码 加 载 时 平 稳 ， 加 载 后 砝 码 重 心 在 承 重 杆 中 心 。6 环 境 条 件6.1电 源 线 电 压 为 380V 10 、 频 率 50/60Hz；6.2使 用 时 ， 环 境 温 度 应 在 +15 +40 环 境 内 ， 相 对 湿 度 80%RH。备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 201856.3放 置 在 坚 固 无 震 动 的 平 面 上 ， 检 定 装 置 的 保 持 水 平 器 。6.4室 内 应 清 洁 ， 无 影 响 测 试 全 自 动 压 力 检 定 装 置 计 量 性 能 的 震 动 和 电 磁 干 扰 。7 校 准 项 目7.1校 准 要 求年 检 校 准 的 基 本 要 求 校 准 应 满 足 的 基 本 要 求 如 下 ：1)环 境 条 件 校 准 如 在 检 定 (校 准 )室 进 行 ， 则 环 境 条 件 应 满 足 实 验 室 要 求 的 温 度 、 湿 度 等 规 定 。校 准 如 在 现 场 进 行 ， 则 环 境 条 件 以 能 满 足 仪 表 现 场 使 用 的 条 件 为 准 。2)校 准 用 的 标 准 仪 器 其 误 差 限 应 是 被 校 表 误 差 限 的 1/3 1/10。3)人 员 校 准 虽 不 同 于 检 定 ， 但 进 行 校 准 的 人 员 也 应 经 有 效 的 考 核 ， 并 取 得 相 应 的 合 格 证 书 ， 只有 持 证 人 员 方 能 出 具 校 准 证 书 和 校 准 报 告 ， 也 只 有 这 种 证 书 和 报 告 才 认 为 是 有 效 的 。校 准 必 须 由 计 量 所 或 者 第 三 方 校 准 单 位 ， 标 准 单 位 必 须 取 得 国 家 规 定 的 CNAS计 量 资 质 。7.2检 定 装 置 的 校 准 项 目 见 如 下 ：活 塞 式 压 力 计 的 检 定 项 目 ：检 定 项 目 首 次 检 定 后 续 检 定 使 用 中 检 验外 观 + + -活 塞 系 统 + + +砝 码 和 承 重 盘 + + -活 塞 有 效 面 积 + + +专 用 砝 码 质 量 + + +垂 直 度 + + +活 塞 转 动 延 续 时 间 + + +下 降 速 度 + + +鉴 别 力 + + +密 封 性 + - -活 塞 有 效 面 积 周 期 变 化 率 - + -注 ： “ +” 表 示 应 校 准 项 目 ， “ ” 表 示 可 校 准 项 目 。8 温 箱 温 度 示 值 误 差 校 准在 温 箱 的 有 效 工 作 区 内 ， 在 中 间 点 放 置 标 准 温 度 测 量 仪 的 传 感 器 探 头 ， 恒 温 箱 校 准 温 度 点 一 般应 选 择 使 用 范 围 的 下 限 、 上 限 或 中 间 点 ， 也 可 根 据 用 户 需 要 选 择 常 用 的 温 度 点 ， 一 般 不 少 于 2个 点 。按 选 定 的 温 度 校 准 点 平 稳 地 给 温 箱 升 温 ， 当 温 度 达 到 设 定 值 后 ， 应 再 稳 定 30min 后 开 始 读 数 ， 先 读备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 20186温 度 测 量 仪 ， 后 读 恒 温 箱 ， 间 隔 5min后 重 复 读 数 一 次 。 取 两 次 读 数 的 算 术 平 均 值 为 温 度 测 量 仪 和温 箱 的 温 度 示 值 。 按 下 列 公 式 计 算 值 示 值 误 差 T 。温 度 示 值 误 差 计 算温 度 示 值 误 差 T 按 下 列 公 式 计 算 。T BT T 式 中 ：T 校 准 装 置 恒 温 箱 示 值 误 差 ， ；BT 温 度 测 量 仪 两 次 读 数 的 算 术 平 均 值 ， ；T 温 箱 两 次 读 数 的 算 术 平 均 值 ， 。9 产 品 检 验9.1 产 品 须 经 公 司 质 检 部 门 检 验 合 格 并 附 有 合 格 证 方 可 出 厂 。9.2 产 品 检 验 分 为 出 厂 检 验 和 型 式 检 验出 厂 检 验 项 目 为 外 观 、 量 程 、 误 差 。9.3 型 式 检 验型 式 检 验 应 为 本 标 准 中 全 部 检 验 项 目 。当 有 下 列 情 况 之 一 时 ， 应 进 行 型 式 检 验 ：a) 产 品 定 型 时 ；b) 当 结 构 、 量 程 、 误 差 改 变 可 能 影 响 产 品 性 能 时 ；c) 每 年 进 行 一 次 ；d) 停 产 一 年 后 恢 复 生 产 时 ；e) 国 家 监 督 机 构 提 出 要 求 时 。9.4 判 定 规 则出 厂 检 验 应 逐 台 进 行 检 验 ， 型 式 检 验 应 抽 取 3%进 行 检 验 。 当 检 验 产 品 有 不 合 格 项 时 ， 允 许 重新 调 试 后 再 次 提 交 对 不 合 格 项 检 验 ， 如 仍 不 合 格 ， 则 判 定 该 产 品 为 不 合 格 。10 标 志 、 使 用 说 明 书 、 包 装 、 运 输 、 贮 存10.1 标 志备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分Q/LHY 006 20187a)产 品 名 称 ；b)型 号 ；c)准 确 度 ；d)产 品 编 号 ；e)出 厂 日 期 或 批 号 ；f)厂 名 、 厂 址 。10.2 使 用 说 明 书使 用 说 明 书 包 括 内 容 如 下 ：a)系 统 功 能 ；b)技 术 指 标 ；c)操 作 步 骤 ；d)系 统 特 点 ；e)维 护 ；f)注 意 事 项 。10.3 包 装10.3.1 整 机 包 装 形 式 与 用 户 协 议 进 行 。10.3.2 计 算 机 包 装 采 用 手 提 纸 箱 ， 内 设 减 震 隔 离 垫 板 ， 贮 存 图 示 标 志 应 符 合 GB/T191 标 准 规 定 。10.3.3 随 机 文 件 ： 使 用 说 明 书 、 维 护 手 册 、 装 箱 清 单 、 合 格 证 、 质 量 保 证 书 。10.4 运 输产 品 应 满 足 各 种 运 输 条 件 要 求 ， 运 输 过 程 中 应 稳 定 设 备 不 得 松 动 ， 不 得 与 其 它 设 备 冲 撞 ， 搬 运过 程 中 不 得 抛 掷 。10.5 贮 存长 期 存 放 的 全 自 动 压 力 计 检 定 装 置 ， 应 放 在 防 雨 、 防 晒 、 防 潮 、 通 风 的 库 房 内 。备案 2018年07月07日 16点19分备案 2018年07月07日 16点19分
