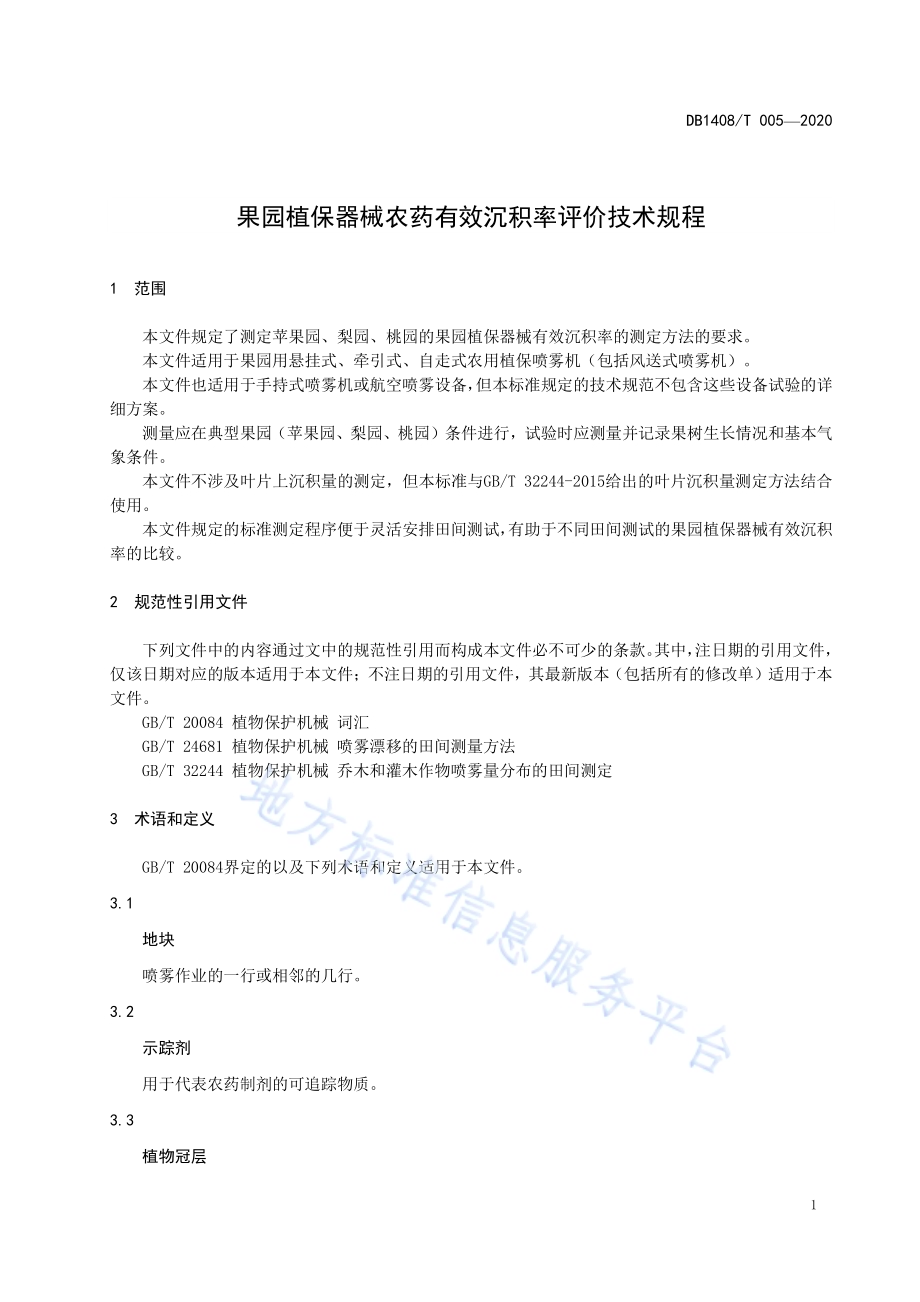

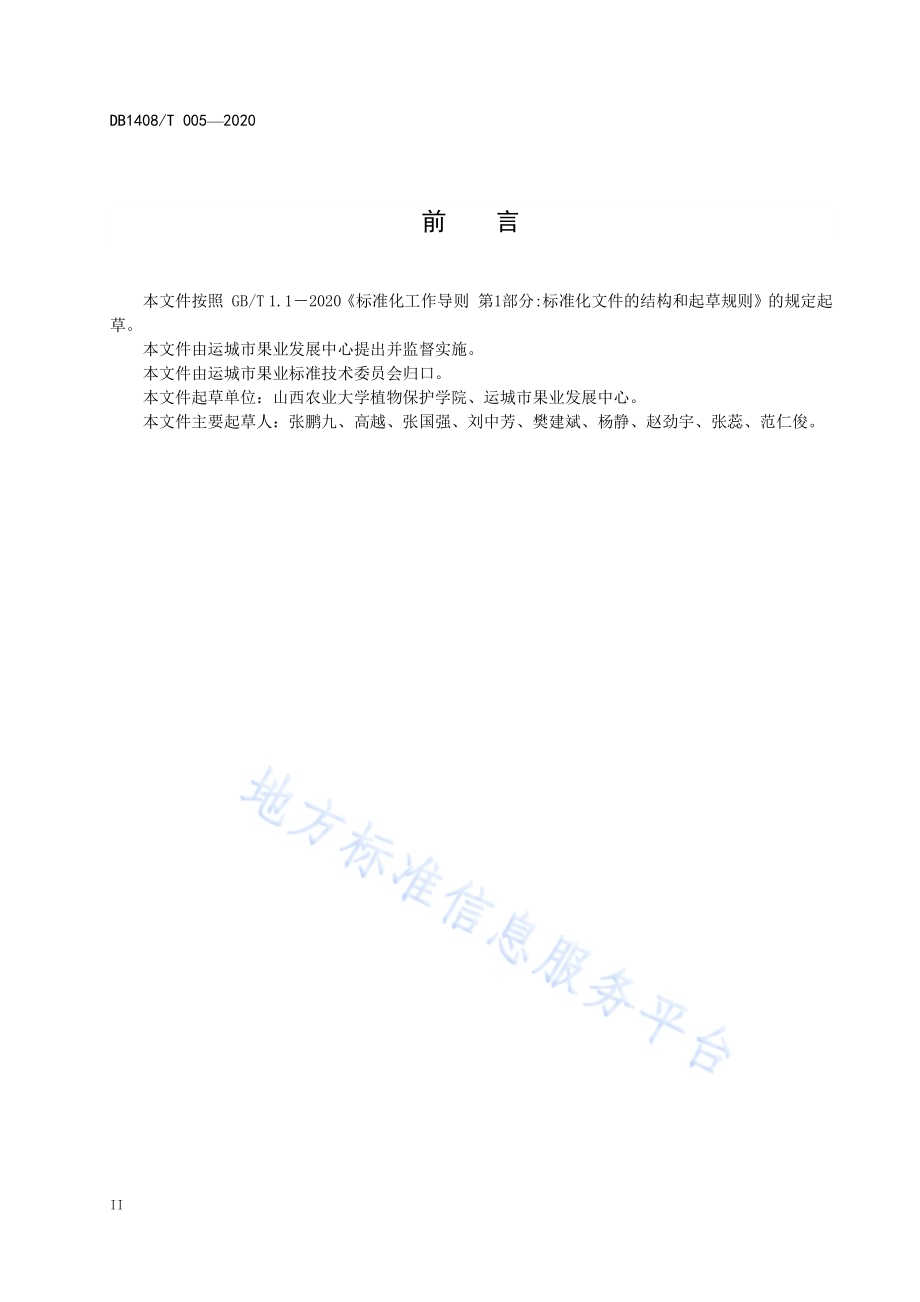

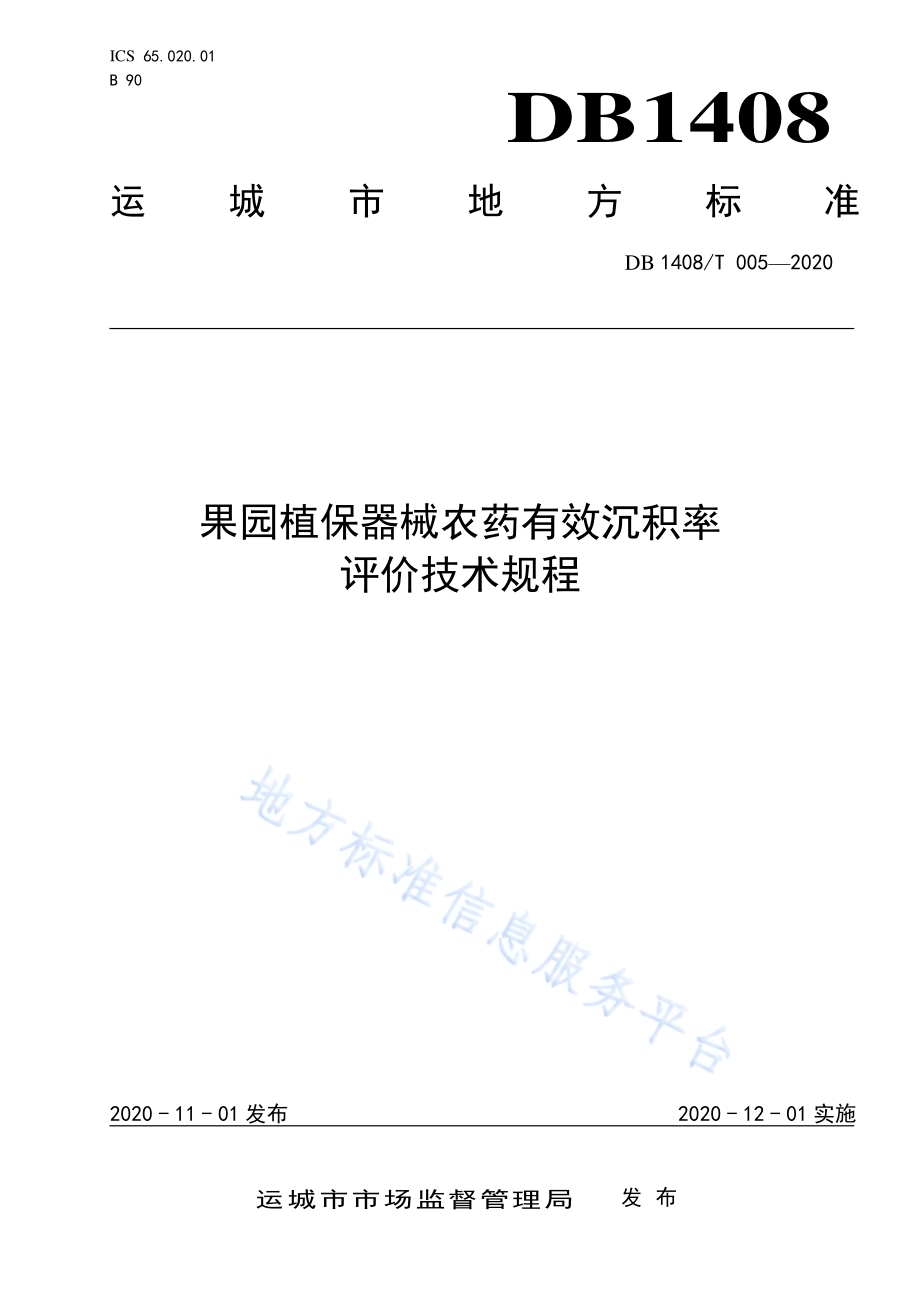

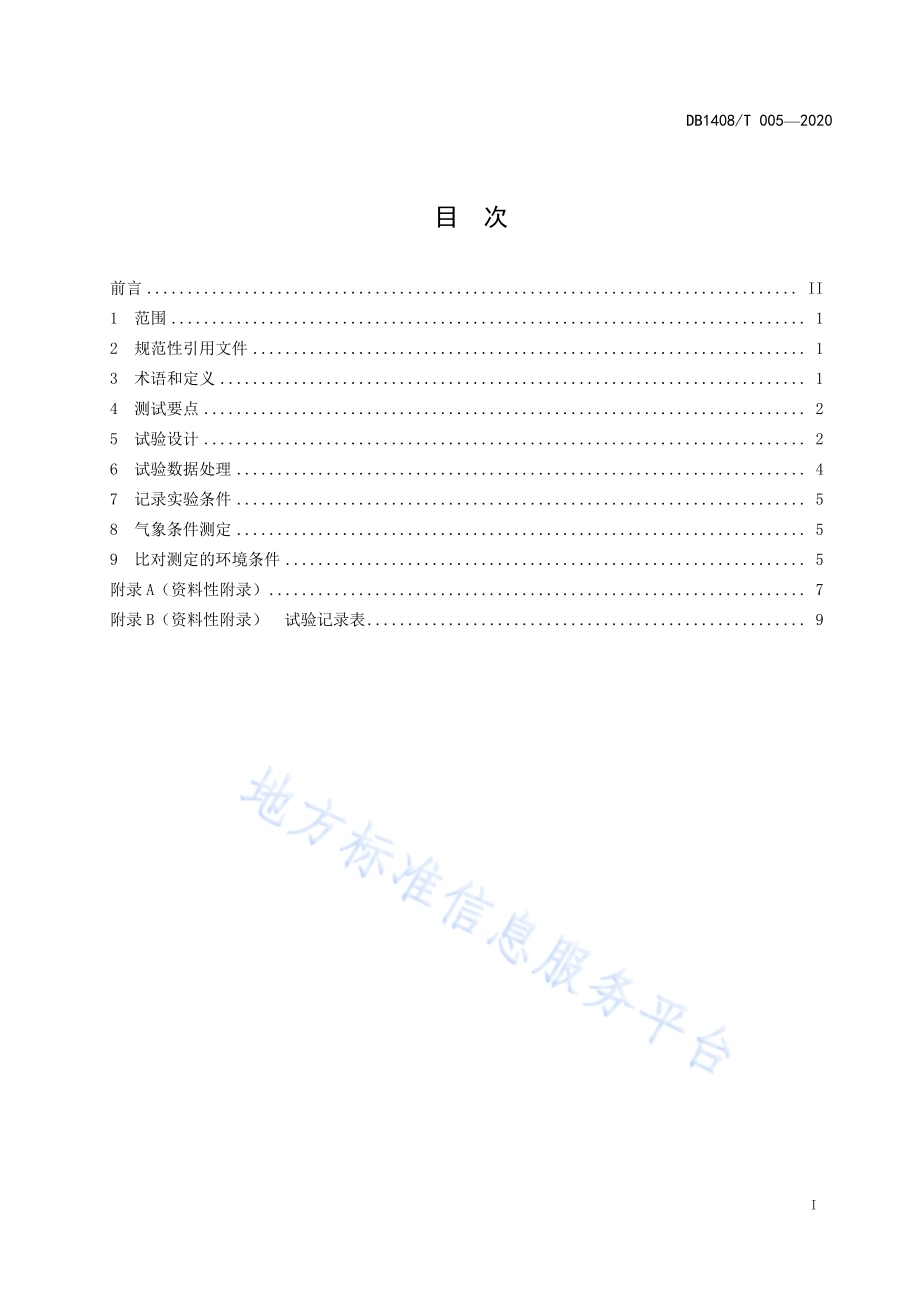

ICS 65.020.01 B 90 DB1408 运城市 地 方 标 准 DB 1408/T 005 2020 果园植保 器械农药 有效沉积 率 评价技术 规程 2020-11-01 发布 2020-12-01 实施 运 城 市 市 场 监 督 管 理 局 发布 DB1408/T 005 2020 I 目 次 前言.II 1 范围.1 2 规 范性 引用 文件.1 3 术 语和 定义.1 4 测 试要 点.2 5 试 验设 计.2 6 试 验数 据处 理.4 7 记 录实 验条 件.5 8 气 象条 件测 定.5 9 比 对测 定的 环境 条件.5 附录 A（资 料性 附录）.7 附录 B（资 料性 附录）试验记 录表.9 DB1408/T 005 2020 II 前 言 本 文件 按照 GB/T 1.1 2020 标 准化 工作 导则 第1 部分:标准 化文 件的 结构 和 起草规 则 的规 定起草。本 文件 由运 城市 果业 发展 中心提 出并 监督 实施。本 文件 由运 城市 果业 标准 技术委 员会 归口。本 文件 起草 单位：山 西农 业大学 植物 保护 学院、运 城市果 业发 展中 心。本 文件 主要 起草 人：张鹏 九、高 越、张国 强、刘中 芳、樊 建斌、杨 静、赵劲 宇、张 蕊、范仁 俊。DB1408/T 005 2020 1 果园植保 器械农 药有效沉 积率评 价技术规 程 1 范围 本 文件 规定 了 测 定苹 果园、梨园、桃 园的 果园 植保 器械有 效沉 积率 的测 定方 法 的要求。本 文件 适用 于果园 用 悬挂 式、牵 引式、自 走式 农用 植保喷 雾机（包 括 风 送式 喷雾机）。本 文件 也适 用于 手持 式喷 雾机或 航空 喷雾 设备，但 本 标准规 定的 技术 规范 不包 含这些 设备 试验 的 详细方案。测量应 在典 型果 园（苹果 园、梨 园、桃园）条 件进 行，试 验时 应测 量并 记录 果树生 长情 况和 基本 气象条件。本 文件 不涉及 叶片上 沉积 量的测定，但 本标 准与GB/T 32244-2015 给 出的叶 片 沉积量 测定方 法结 合使用。本 文件 规定 的标 准测 定程 序便于 灵活 安排 田间 测试，有助于 不同 田间 测试 的果 园植保 器械 有效 沉 积率的比 较。2 规范性 引用 文件 下列文 件 中 的内 容通 过文 中的规 范性 引用 而构 成本 文件必 不可 少的 条款。其 中，注日 期的 引用 文件，仅该日 期对 应的 版本 适用 于本文 件；不注 日期 的引 用 文件，其 最新 版本（包 括所有 的修 改单）适 用 于 本文件。GB/T 20084 植 物保 护机 械 词汇 GB/T 24681 植 物保 护机 械 喷雾 漂移 的田 间测 量方 法 GB/T 32244 植 物保 护机 械 乔木 和灌 木作 物喷 雾量 分 布的田 间测 定 3 术语和 定义 GB/T 20084 界定 的以 及下 列术语 和定 义适 用于 本文 件。3.1 地块 喷雾作 业的 一行 或相 邻的 几行。3.2 示踪剂 用于代 表农 药制 剂的 可追 踪物质。3.3 植物冠 层 DB1408/T 005 2020 2 植物群 落顶 层空 间的 组成。3.4 冠层投 影面 积 植物冠 层边 界外 沿垂 直于 地面所 围成 的区 域。3.5 叶面积 指数 单位土 地面 积上 植物 叶 片 总面 积 占土 地面 积的 倍数，即，叶 面 积指 数=叶面 积/地面 积。4 测试要 点 喷雾分 布测 试由 下列 步骤 组成：沿规 定线 路以 一定 前进速 度将 示踪 剂喷 洒到 作物冠 层；测定 靶标 冠层（叶 子/或 果实）或合 适 的替代 物（人 工药 液收集 装置）上的喷 雾沉 积量，以确定 喷雾覆 盖物 和收 集器上的 沉积 量。田间测 定时 可在 水溶 液中 使用合 适的 示踪 剂。如有 可能，所有 测定 都应 使用 低毒的 示踪 剂以 便安 全使用、无相 关环 境污 染的 风险。同时 喷雾 液 应 能具 有代表 典型 农药 的物 理特 性。也 可添 加其 他产 品，如表面活 性剂 等，使溶 液更 接近于 实际 使用 的农 药溶 液。添 加物 应在 测试 报告 中描述。测 试冠 层叶 面积 指数，允 许使用 多种 方法 测量，但 应该在 测试 报告 中描 述。5 试验设 计 5.1 冠层投 影面 积的 划定 5.1.1 非密闭 果园 视所要 测量 的地 块 内，单 行果树 为同 一冠 层，行冠层 最外 侧距 离为 长，单株 最外侧 距离 为宽，圈 定一矩形 为冠 层阴 影面 积。5.1.2 密闭果 园 需将整 个果 园视 为同 一冠 层，果 园 冠 层外 侧长 宽即 为冠层 阴影 区域 面积。5.2 数据采 集 5.2.1 冠层区 域采 样方 案 在地块 内测 定沉 积至 少重 复3次。每次测 定中，至 少应 选取 一颗果 树来 测定 指定 靶标（叶子 或树 干）上 的喷 雾沉 积量。为防 止“开 始”和“结 束”效应，在 作物 行两端 应略 去适 当数 量的 乔木，且应 在报 告中 注明。应采用 区域 采样 方案（图a、b）。为尽量 减小 试验 误差，应 根据所 用示 踪剂 的种 类以 合理的 方法 进行 样品 的采 集。采用人 工靶 标，人工 靶标 应紧贴 靶标 采集 区，以方 便区别 收集、比 较叶 片近、远轴 面的 示踪 剂沉 积量。DB1408/T 005 2020 3 植物叶 片或 聚酯 类人 工靶 标应在 喷雾 后10 min、沉 积物完 全干 燥后 收集。水敏纸 类人 工靶 标应 在喷 雾后5 min、水 敏纸 未受 空 气中水 分干 扰前 收集。使用人 工靶 标收 集示 踪剂 时，应 提供 人工 靶标 的数 目、位 置、材质 等有 关细 节描述。应建立 处理 喷雾 前后 样品 或收集 器的 程序 以尽 量减 少交叉 污染 的风 险。同时 应 尽量避 免示 踪剂 降 解的可能 性。样品或 收集 器使 用后 的储 藏时间 应尽 可能 短。应在 适合示 踪剂 的条 件下 储藏，通常 的储 藏条 件是 干燥、黑 暗、温度 低于4。应在喷 雾时 从喷 头处 采集 喷雾液 样品，按 照示 踪技 术的方 法进 行标 定，根据 标定结 果计 算样 品或 收集器上 的沉 积量。应根据 冠层 大小 及特 点划 分成代 表区。应根 据果 树 的高度，将果 树冠 层确 定 成几个 不同 高度、最大高度1 m的 水平 区域。对每株 果树，应 在植 株不 同区域 内采 样。采样样 品应 是一 组叶 子 或 采样收 集器。每 个样 品的 叶 子 数量 或采 样收 集器 应保 证整个 区域 内 能 进行有代表 性的 随机 采样。应 记录不 同采 样区 域内 叶子 或采样 收集 器的 位置 和数 量。E I E ILRU UMDMD a竖直 平面 内采 样 DB1408/T 005 2020 4 EEE EILREASTNORTHSOUTHWEST b水平 面内 采样 说明：E-外部 I-内部 L-左侧 R-右侧 U-上部 M-中部 D-下部 NORTH 北 WEST-西 EAST-东 SOUTH 南 5.2.2 样品处 理 根据实 验室 条件，可以 对 单一部 位样 品处 理，测 量 每一部 位单 位 面 积内 示踪 剂的沉 积量，再进 行平均值计 算，求出 试验 区域 内靶标 作物 单位 面积 内的 示踪剂 平均 沉 积 量。也可将 所有 样品 混合 后再 进行处 理，测量 试验 区域 内靶标 作物 的单 位面 积内 的示踪 剂沉 积量。但样品 总采 样总 数（叶片 或人工 靶标 数量）不 应低 于100 个。6 试验 数 据处 理 试验所 得数 据按 照公 式1 进 行计算：100%PLSWV=说明：P-叶片 或人 工靶 标的 单 位面积 沉积 量 L-叶面 积指 数 DB1408/T 005 2020 5 S-冠层 投影 面积 V-总施 药量 注：叶 片沉 积量P，为单 位 叶片 或 收集 器面 积上 所沉 积的示 踪剂 含量。7 记录实 验条 件 7.1 关于喷 雾系 统 按GB/T 24681 的 规定，对 于每种 试验 情况，应 记录 下列参 数-喷雾 机形 式-制造 商-喷头 型式、工 作压 力、实测 流量 和直 接喷 雾区 域内的 施液 量-风机 布置 及条 件装 置 安装方 式和 各种 导向 叶片 的位置-描述 所用 的示 踪剂、助剂和 农药，并 记录 浓度（见附 录A）-喷洒 剂量（液 体、示 踪剂、助剂）-示踪 剂浓 度 7.2 关于试 验取 样区 的果 树 应记录 以下 与试 验相 关的 情况：-果树 种类、生 长情 况 及生长 期-树龄（年）-栽种 模式（修 剪类 型）-试验 时作 物的 物候 期（生长 阶段）(见附 录A)-平均 行间 距（m）-平均 株距（m）-平均 高度（m）-叶面 积指 数（测量 方 法包括：直 接测 量法、仪 器测量 法两 种方 法均 可）8 气象条 件测 定 按GB/T 32244 的 规定，测 试时气 象条 件的 测定 应在 果园中 心进 行。按规定 的精 度进 行下 列测 定：-风速（0.2 m/s）,传 感机器 位于 冠层 顶部1 m 处；-风向（5），传感 器位于 冠层 顶部 的上 方1 m 处；-温度（0.5）-相对 湿度（5%）9 比对测 定的 环境 条件 按GB/T 32244 的 规定，不 同施药 机械 测试 比 对 时外 部环境 条件 应在 下列 范围：-风速：比 对测 定的 偏 差应不 超过 25%-风向：比 对测 定的 偏 差应不 超过 10%-温度：比 对测 定的 偏 差应不 超过 5%DB1408/T 005 2020 6-相对 湿度：比 对测 定 的偏差 应不 超过 10%DB1408/T 005 2020 7 A A 附 录 A（资料 性附 录）A.1 示踪剂 示踪剂 在田 间条 件下 应稳 定，并能 从用 于试 验的 各 种靶标 中良 好回 收。示 踪 剂对于 使用 者、作 物消费品及 环境 应安 全。常用的 示踪 剂类 型包 括但 不限于：-金属 离子（当 对同 一靶 标 多次 喷雾 时特 别推 荐使用）-食品 色素（如 诱惑 红）-荧光 染色 剂（如BSF）A.2 人工靶 标的 描述 应 及 种类 人工靶 标的 描述 应至 少包 括下列 项目：-收集 器的 材质、结 构 和尺寸；-位置（图 表、方案）-统计 数据 推荐使 用的 人工 靶标-聚酯 类塑 料薄 膜-水敏 纸 A.3 采样方 法 采样方 法的 描述 应至 少包 括下列 项目：-采样 方案；-样品 位置（图 表）-每个 样品 的 人 工靶 标 或 叶片 数量-统计 数据 A.4 测试结 果的 描述 测试报 告应 至少 包含 下列 项目：-植保 机械、作 物气 象 条件-冠层 靶标 物上 测定 的 喷雾沉 积量。测定的 喷 雾 沉积 量以 单位 叶片面 积上 的沉积 量 表示。应使用 统一 给出 的施 液量 以比较 不同 喷雾 条 件下的测 试结 果。因此，在 每次测 定前 后必 须从 喷头 出口处 采样 测定 喷雾 药液 的示踪 浓度。A.5 试验时 作物 的物 候期 的采 样目标 DB1408/T 005 2020 8-清园 时期（果 树落 叶 后）采集人 工靶 标。（人 工靶 标 位置 参见 采样 方案5.2.1）-花露 红时 期（4 月5 月）采样 收 集包 括 人 工靶 标和 叶片。（人 工靶 标与 叶片 位置参 见采 样方 案5.2.1）-花期 以后 落叶 之前 采集叶 片。（采 样方 案5.2.1）DB1408/T 005 2020 9 附 录 B（资料 性附 录）试验记 录表 试验 编号：试验人员：日期：气象条件：温度（）：风速（m/s）：风向：相对湿度(%)：作物：果树种类、生长情况及生长期：树龄（年）：栽种模式（修剪类型）：试验时作物的物候 期（生长阶段）：平均行间距（m）：平均株距（m）：试验区：应附加试验区地形图 收集器描述：叶片/人工靶标（类型）：植物高度（m）：叶面积指数：冠层阴影面积m2：喷雾设备：制造商：喷雾机类型：喷头：施液量(L)：喷雾压力（Mpa）：行驶 速度（m/s）：示踪剂：示踪剂浓度(g/L)：采集样品编号 EAST 东 WEST 西 SOUTH 南 NORTH 北 I 内 E 外 I 内 E 外 I 内 E 外 I 内 E 外 U 上部 UIEAST UEEAST UIWEST UEWEST UISOUTH UESOUTH UINORTH UENORTH M 中部 MIEAST MEEAST MIWEST MEWEST MISOUTH MESOUTH MINORTH MENORTH D 下部 DIEAST DEEAST DIWEST DEWEST DISOUTH DESOUTH DINORTH DENORTH
