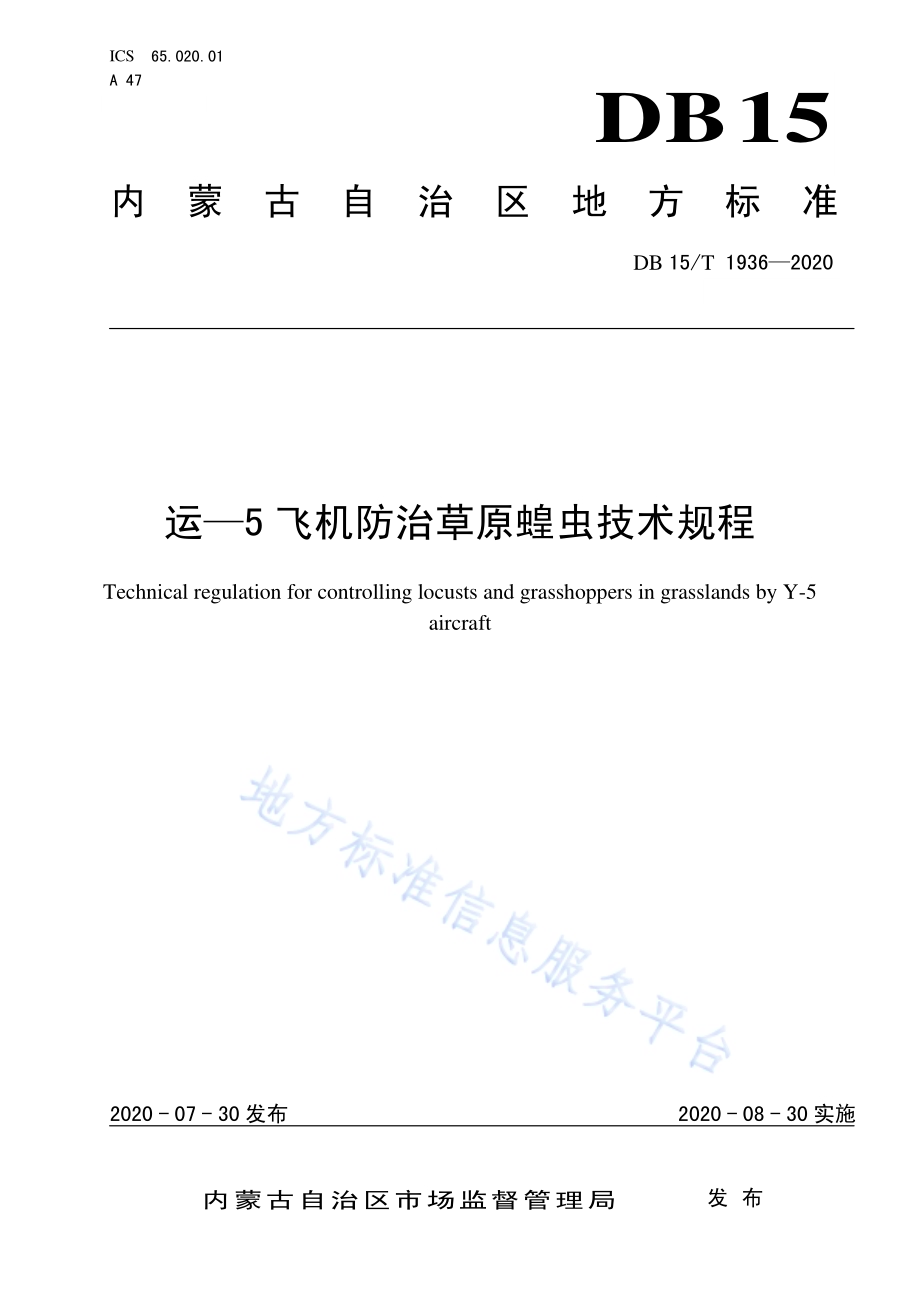

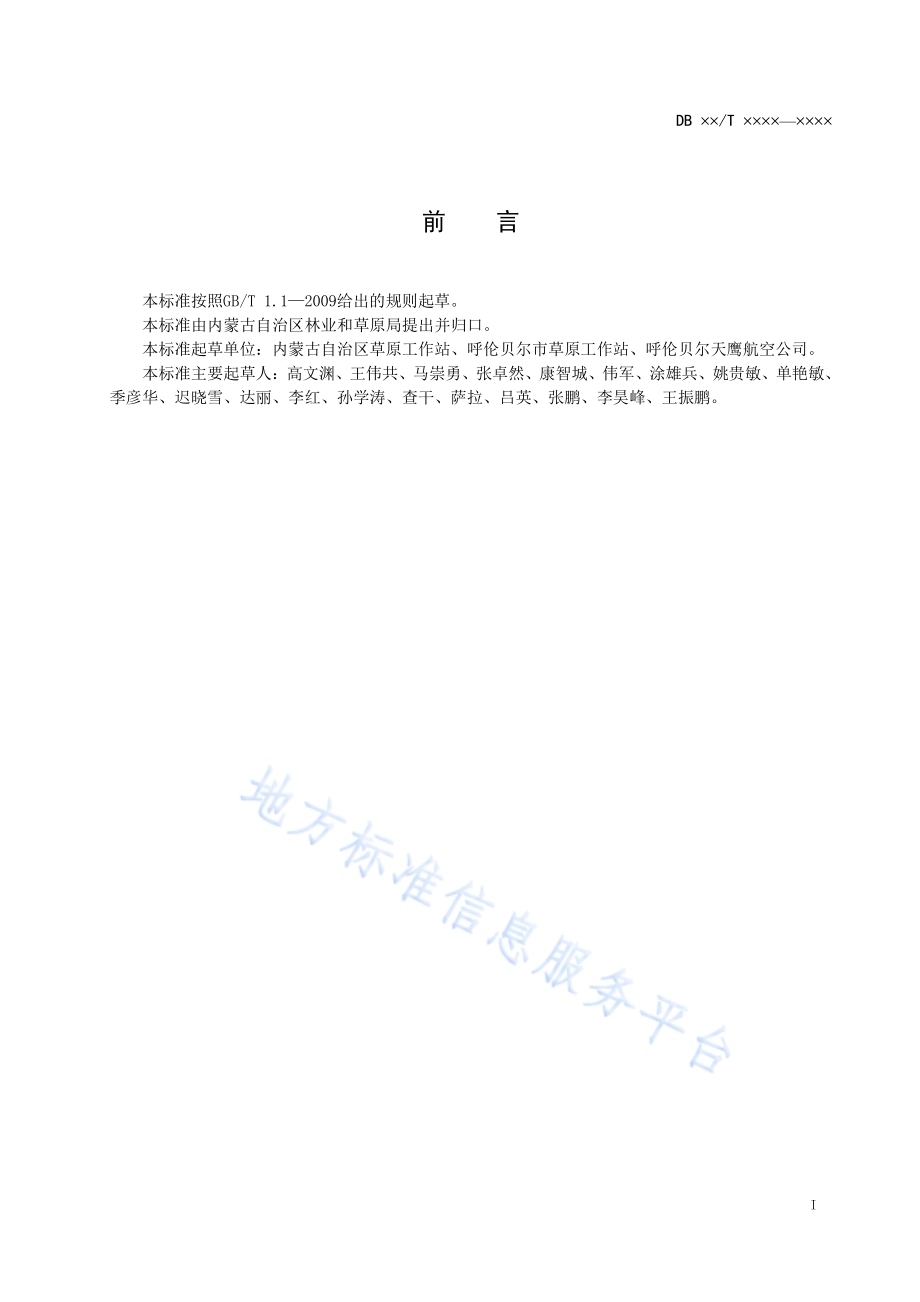

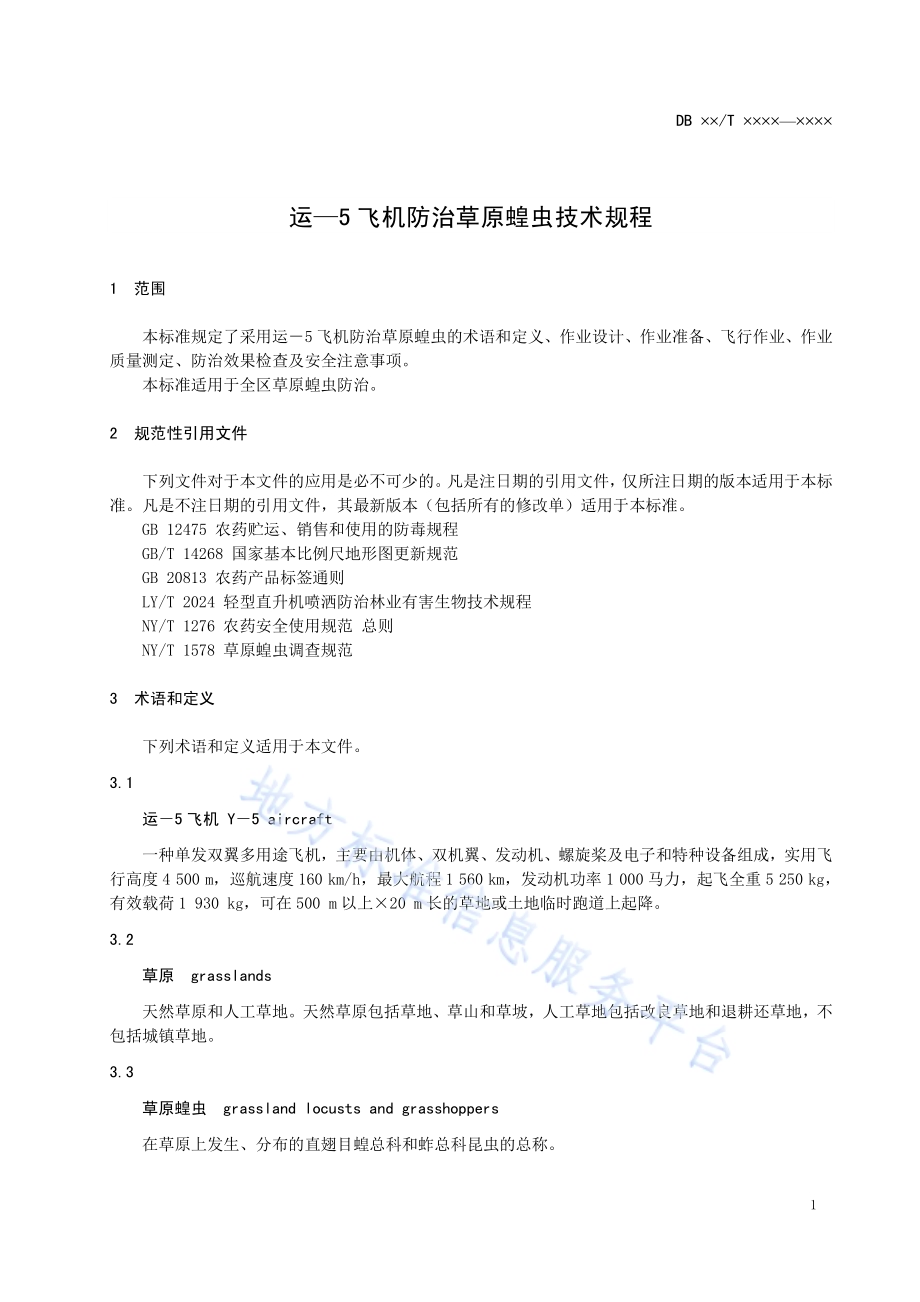

ICS 65.020.01 A 47 DB15 内 蒙 古 自 治 区 地 方 标 准 DB 15/T 1936 2020 运5 飞机防治草 原蝗虫技 术规程 Technical regulation for controlling locusts and grasshoppers in grasslands by Y-5 aircraft 2020-07-30 发布 2020-08-30 实施 内 蒙 古 自 治 区 市 场 监 督 管 理 局 发布 DB/T I 前 言 本标准 按照GB/T 1.1 2009 给出 的规 则起 草。本标准 由内 蒙古 自治 区林 业和草 原局 提出 并归 口。本标准 起草 单位：内 蒙古 自治区 草原 工作 站、呼伦 贝尔市 草原 工作 站、呼伦 贝尔天 鹰航 空公 司。本标准 主要 起 草 人：高 文 渊、王伟 共、马崇 勇、张 卓 然、康智 城、伟军、涂雄 兵、姚 贵敏、单 艳敏、季彦华、迟 晓雪、达 丽、李红、孙学 涛、查干、萨 拉、吕 英、张鹏、李 昊峰、王振 鹏。DB/T 1 运 5 飞机 防治草 原蝗虫 技术规程 1 范围 本标准 规定 了采 用运 5 飞机防 治草 原蝗 虫的 术语 和定义、作业 设计、作业 准备、飞 行作 业、作 业质量测 定、防治 效果 检查 及安全 注意 事项。本标准 适用 于全 区草 原蝗 虫防治。2 规范性 引用 文件 下列文 件对 于本 文件 的应 用是必 不可 少的。凡 是注 日期的 引用 文件，仅 所注 日期的 版本 适用 于本 标准。凡 是不 注日 期的 引用 文件，其最 新版 本（包括 所有的 修改 单）适用 于本 标准。GB 12475 农药 贮运、销 售 和使用 的防 毒规 程 GB/T 14268 国 家基 本比 例 尺地形 图更 新规 范 GB 20813 农药 产品 标签 通 则 LY/T 2024 轻型 直升 机喷 洒防治 林业 有害 生物 技术 规程 NY/T 1276 农药 安全 使用 规范 总则 NY/T 1578 草原 蝗虫 调查 规范 3 术语 和 定义 下列术 语和 定义 适用 于本 文件。3.1 运 5 飞机 Y5 aircraft 一种单 发双 翼多 用途 飞机，主要 由机 体、双机 翼、发动机、螺 旋桨 及电 子和 特种设 备组 成，实用 飞行高 度4 500 m，巡 航速 度160 km/h，最大 航程1 560 km，发动 机功 率1 000 马 力，起 飞全 重 5 250 kg，有效载 荷1 930 kg，可 在500 m 以上 20 m 长 的草 地或土 地临 时跑 道上 起降。3.2 草原 grasslands 天然草 原和 人工 草地。天 然草原 包括 草地、草 山和 草坡，人工 草地 包括 改良 草地和 退耕 还草 地，不包括城 镇草 地。3.3 草原蝗虫 grassland locusts and grasshoppers 在草原 上发 生、分布 的直 翅目蝗 总科 和蚱 总科 昆虫 的总称。DB/T 2 3.4 草原蝗 虫灾 害 damage of locusts and grasshoppers in grasslands 草原蝗 虫种 群密 度达 到或 超过防 治指 标时 对草 原形 成的灾 害。3.5 飞机防 治草 原蝗 虫 controlling locusts and grasshoppers in grasslands by aircraft 利用飞 机作 为工 具，喷洒 农药防 治草 原蝗 虫灾 害的 过程。3.6 农药喷 洒时 间 spraying pesticide time 运5 飞机 实际 喷洒 液剂 或药液 时间，不 包括 机场 至作业 区的 往返 时间 和作 业区区 间航 线端 点升 空掉头时 间。3.7 航线间 距 track spacing 作业区 内相 邻航 线之 间的 垂直距 离。3.8 区间航 线端 点 interval airline endpoint 作业区内每 条区 间航 线的两 端，一般 用 A 端和B 端表 示。3.9 航线表 airline table 作业区 内由 多条 区间 航线 的两端GPS 定位 数据 编成 的 表，每 架次 航线 总长 度106.72 km。4 作业设 计 4.1 航空公 司 航空公 司资 质应 符合 参考 文献123 的规 定。4.2 机场 以就近 建设 临时 机场 为原 则，也 可选 择航 区附 近的 民用机 场或 农用 机场。临 时机场 应选 在航 区内 或航区外 地势 平坦 处，跑道 在 250 m 以 内纵 坡不 大于 1.5，横 坡不 大于 2；主跑道 长度 500 m，两端安全道 各延 长 50 m，在海 拔高度 500 m 以 上地 区，海拔高 度每 增加 100 m，跑道延 长 15 m；主跑 道宽20 m，两侧 安全 道各 延 长 10 m，主跑 道中 段外 侧 50 m 处 设风 向标；机 场净 空 度应符 合参 考文 献2 规定标准。4.3 农药 4.3.1 农药选 择应 符合 以下 要求:DB/T 3 a)具有“三证”的 农药；b)高效、低毒、低 残留 及环 境友好 型农 药；c)可直接 喷洒 的 液 剂或 兑制 成液体 的农 药；d)比重1 的 农药。4.4 防治适 期 蝗虫若 虫3 龄期 为最 佳防 治适期，3 龄期 至成 虫期 为防治 期。4.5 作业区 域 在草原 蝗虫 灾害 发生 区划 定的防 治区，根 据作 业区 实 际情况 绘制 飞行 作业 图，绘 图标准 应符 合 GB/T 14268 规定，图 中标 明作 业区位 置、面积、计 划航 向，同 时标 明村 庄、河流、湖泡、湿 地、高压 线、通讯塔等 应回 避的 特殊 标注 物位置。4.6 技术设 计 4.6.1 作业区 设计 作业区 的长度 设计应 当与 飞机每 架次喷 药飞行 距离（106.72 km）相 匹配，即 区间航 线长度 的偶 数之和 与106.72 km 相 匹配，要减 少空 中调 头的 空飞 次 数，一般 每架 次航 线含 区间航 线数 为：4 条、6 条、8 条。4.6.2 区间航 线编 制 利用与 机 载GPS 兼容 的软 件编制 作业 区区 间航 线，长度为 每架 次航 线总 长 的1/4、1/6、1/8，宽度 为 50 m，即 A1（第一 条区间 航 线 A 端 定位 点）、A2（第 二条 区间 航 线A 端 定位点）、A3（第三 条区间航 线 A 端 定位 点），B1（第一 条区 间航 线 B 端定位 点）、B2（第 二条 区 间航 线 B 端 定位 点）、B3（第三 条区 间航 线B 端定 位点）。4.6.3 航线表 编制 利用与 机 载GPS 兼容 的软 件编制 航线 表，将距 离机 场近的 区间 航线 端点 设 为A 端，将距 离机 场远 的区间航 线端 点设 为B 端，航线表 中每 条区 间航 线连 接点的 顺序 及航 向应 一致，航线 编完 后应 再次 检查，做到正 确无 误。4.6.4 导航数 据传 输 每天导 入机 载GPS 标 准长 度 106.72 km 的 航线 数为8 条，航线 长度 小于70 km 的航线 数 为12 条，7个连续 日历 日内 飞行 航线 数不多 于 35 条，飞行 时间 应符合 参考 文献2 规定，避免机 组疲 劳作 业发 生 危险。4.6.5 作业方 式 采用每 架次 多次 往返、带 宽一致、无 空带、往 复飞 行的方 式作 业，飞行 作业 高度 5 m 7 m，喷 幅50 m。4.6.6 技术参 数 运5 飞机 机型 及性 能参 数参见 附 录 A；运5 飞机 喷洒 作业 技术 参数和 确定 计算 公式 参见 附 录B。DB/T 4 4.7 作业计 划 防治实 施单 位应 事先 编制 实施方 案，内 容应 包括 作 业区基 本情 况和 作业 方案。作 业区 基本 情况：作业区位 置、地形 地貌、气 象资料、交 通状 况、牧户 数、作 业区 内牲 畜数 量、行政归 属等；作 业方 案：作业区面 积、蝗虫 种类 及危 害程度、使 用农 药种 类及 数量、航线 编制、航空 公 司、喷 洒作 业技 术参 数、作业时间、进 度安 排、飞行 作业管 控及 防治 效果 检查 等。5 作业准 备 5.1 协调 进驻作 业区 前，由指 挥部、航空 公司 人员 与当 地政 府、相 关牧 民进 行有 关事 宜协商，确 定临 时机 场建设位 置，将作 业禁 牧区 域、禁 牧期 限提 前 10 d 公 示公告，确 保防 治区 内每 个牧户 知晓。5.2 指挥部 和生 活区 指挥部、生 活区应 设在 距 离拌药 区、机场跑 道100 m 以外 的“上 风头”区域，生活区 内应 设置 指挥部、专用 车辆、设备 停放 区、宿营 车、移 动厨 房、移动餐 厅、生 活用 水车、发电机、照明、临时 厕所 等设施。5.3 临时机 场建 设 按照4.2 机 场建 设标 准修 建，主 跑道 四角 插右 上红、左下白 双色 旗，主跑 道边 界插白 旗，间距50 m，共计 20 支，旗 高 0.6 m；建成的 临时 机场 应平 整压 实，符 合飞 机起 降标 准；机场跑 道端 点左 侧 外 30 m处顺跑 道方 向由 左向 右平 行设置 拌药 区、停 机坪，飞机停 放方 向头 部面 向跑 道，拌药 区内 的拌 药箱 与 停机坪距离 30 m。5.4 调机 临时机 场建 成后，由 承担 作业的 航空 公司 向空 管部 门申请 调机 进场，调 机数 量应根 据作 业面 积和 作业时间 要求 确定。5.5 拌药设 备准 备 5.5.1 拌药箱：长100 cm，宽 100 cm，高 120 cm，内侧 设 有计量 标尺；5.5.2 拌药箱 防尘 罩：长150 cm，宽150 cm，防雨 布制 成；5.5.3 水罐车：容 量5 t，牵引 式或自 走式；5.5.4 拌药叉 车：装载 量1 t 以 上；5.5.5 加药泵：扬 程7 m，出水 量 4 t/h，耐酸 碱；5.5.6 加药管：长30 m，直径 6 cm，耐 酸碱；5.5.7 加药管 减压 溢流 装置：由 直径 6 cm 管道、三 通减 压 阀、溢 流桶 组成；5.5.8 过滤 器：由 直 径6 cm 逆 止 阀、200 目 尼龙 纱布 组成；5.5.9 药桶吊 装链、开 桶器 以及 符合 GB 12475 规定 的防 护 用品等。5.6 农药配 制 药液应 按NY/T 1276 的规 定由专 业人 员根 据农 药使 用说明 书要 求配 制，配药 及加药 人 员 4 名；配 制好的药 液应 使用 双 层 200 目尼龙 纱布 过滤 后装 机。DB/T 5 6 飞行作 业 6.1 气象条 件 48 h 内无 降雨，风 速小 于 6 m/s，适 宜喷 洒温 度 10 30，相 对湿 度 30 90，能见 度符合参考 文献2 规定 标准。6.2 喷量调 试 6.2.1 运5 飞机 喷药 作业 时在 下翼共 安 装 6 个 喷头，左 右各安 装 3 个。按照 喷头 测试参 数首 先进 行地面调 试，喷 量1 500 mL/hm2。地面 调试 后，加药 升空验 证。超低 量调 量阀 流量参 考表 参见 附 录C。6.2.2 验证方 案一：左 翼档 号 3、1、3，右 翼档 号 1、1、3。喷 量19.9 kg/min。方 法：加 药200 kg，速度160 km/h，10 min 喷 完，喷 量调 试正 确；喷洒 时间小 于 10 min，喷 量过 大；喷 洒时 间大 于 10 min，喷量过 小。根据 用时 记录，返场 落地 后再 次调 试，直到符 合参 考文 献3规定。6.2.3 验证方 案二：左 翼档 号 3、1、1，右 翼档 号 3、1、3。喷 量19.9 kg/min。方 法：加 药150 kg，速度160 km/h，投 药面 积100 hm2，飞 行20 km 喷完，喷量 调试 正确；喷 洒距 离小 于 20 km，喷 量过 大；喷洒距 离大 于20 km，喷 量过小。根 据里 程记 录，返场落 地后 再次 调试，直 到符合 参考 文献3 规定。6.3 装药 按照作 业设 计装 药，每架 次装药800 kg。6.4 飞行导 航 使用机 载GPS，按照 导入 航线顺 序飞 行，飞行 偏移 距离符 合参 考文 献3规定。6.5 作业 按照参 考文 献23 规定 和作业 设计 要求 进行 作业，地面 工作 人员 同时 记录 每次农 药装 载量、飞 行架次、飞行 时间；停 止作 业 后，导出 机 载GPS 中飞 行航迹 记录，用 以管 控飞 行作业 质量。7 作业质 量 7.1 航迹偏 离差 测定 利用与 机载GPS 兼容 的软 件 测量航 线与作 业航 迹偏移 距离，侧风1 m/s 2 m/s 时，航 迹偏离 差应 小于8，侧 风2 m/s 4 m/s 时，航迹偏 离差 应小于 12，侧风4 m/s 6 m/s 时，航 迹偏 离差应 小于20。7.2 飞行高 度差 测定 将机载GPS 中的 航迹 导入 手 持GPS 中，沿航 迹下 地面 获 取“检 测航 迹”，将 飞行 航迹和“检 测航 迹”同时导 入软件 中，两条航 迹相近 节点处 海拔 高度差 即为飞 行高度 差；飞行作 业高度 符合参 考文 献3 的规定，作业 高度 差应 小于 规定值 的40。7.3 雾滴大 小测 定 沿航线 垂直 方向 由中 间向 两边各 设10 个采 样点，样 点距离2 m，每个 样点 放置6 cm 6 cm 方形 镜子，共计20 个，喷药10 min 后，将方形 镜子 收起 并列 放入 盒中（不得 重叠摆 放），用带有 测量 标尺 的解 剖镜进行镜 下测 量，雾滴 大小 以体积 中值 为准，一 般超 低量喷 雾雾 滴直 径大 小应 在50 m100 m 之间。DB/T 6 7.4 雾滴密 度测 定 采用带 有测 量标 尺的 解剖 镜，对每 个样 片上 的雾 滴 进行测 量统 计，计 算雾 滴 平均密 度值，一般 超低量喷雾 雾滴 密度 为 5 个/cm215 个/cm2。7.5 有效喷 幅测 定 沿航线 垂直 方向 由中 间向 两边各 设50 个采 样点，样 点距离1 m，每 个样 点放 置6 cm 6 cm 方 形镜 子，共计100 个，喷药10 min 后，用带 有测量 标尺 的解剖 镜由外 向内对 样片 进行镜 下检测，符合 雾滴 大小或雾滴密 度标 准的 两侧 样片 之间的 横向 距离，即 为有 效喷幅。8 防治效 果 8.1 检查内 容 防治区 内投 药后 的剩 余蝗 虫活体 虫口 密度、虫 口减 退率，调查 方法 应符 合NY/T 1578 规定。8.2 检查时 间 化学药 剂一般 投药 后24 h、48 h 和72 h 各检 查一次；（微）生物制 剂、植物源 农药等 药剂应 根据 农药使用 说明 书科 学合 理设 置防治 效果 检查 时间。8.3 计算公 式 防治效 果计 算公 式参 见附 录D。8.4 灭治效 果 灭治效 果应 符合 参考 文献5 及相 关规 定。9 安全注 意事 项 9.1 承担作 业的 航空 公司 及机 组人员 应具 备参 考文 献23 规 定资 质，飞行 作业 应 符合参 考文 献3规定要 求，作业 期间 非机 组人员 未经 机长 允许 不得 乘坐飞 机。9.2 作业机 场应 做好 安全 警戒 工作，不得 外来 人员 及牲 畜进入，场 地内 设备、农 药、航 油等 物资 设备应由专 人看 管。9.3 拌药、装药 工作 人员 应经 过专业 技术 培训 后上 岗，并按 照 GB 12475 和 NY/T 1276 的 规定 做好 安 全防护工 作。9.4 每天作 业结 束后，应 及时 做好飞 机、机械 设备 的养 护 工作；要 及时 清理 溢流 桶中的 农药，清 洗过滤器，盖好 拌药 桶，清点 登记剩 余药 品。DB/T 7 附录 A（资料 性附 录）运5 飞机 机型 及性 能参 数 运5 飞机 机型 及性 能参 数见 表 A.1。表A.1 运5 飞 机机 型及 性能参 数 性能参 数 机 高 三点状 态 4.13 m，水平 状 态 5.35 m 机 长 三点状 态 12.4 m，水平 状 态 12.688 m 翼 展 上翼 18.176 m，下 翼14.236 m 螺旋桨 桨叶数 量4 叶，直 径3.4 m 重 量 最大起 飞重 量 5 250 kg，自重3 320 kg，有 效载 荷1 930 kg 巡航速 度 巡航速 度160 km/h 最大航 程 1 560 km 额定功 率 2.7 m/s DB/T 8 附录 B（规范 性附 录）运5 飞机 喷洒 作业 技术 参数及 确定 计算 公式 飞行速 度160 km/h，飞行 高度 5 m7 m；农药 喷洒 飞行距 离 106.72 km，农 药 喷洒时 间 40.2 min，有效喷 幅 50 m；空中 转弯 半径 0.66 km。每架 次载 药 量800 kg，投药 量1 500 mL/hm2，喷 洒面 积533.33 hm2。B.1 每秒 作业 面积 每秒作 业面 积计 算式（B.1）：10000F vst（B.1）式中：每 秒作 业面 积（hm2/s）；飞行 速度（m/s）；喷幅 宽度（m）。B.2 每公 顷喷 药量 每公顷 喷药 量计 算式（B.2）:F vLW10000（B.2）式中：每公 顷喷 药量（kg/hm2）；每秒 喷头 流量 总 和（kg/s）；飞行 速度（m/s）；喷幅 宽度（m）。B.3 每架 次作 业面 积 每架次 作业 面积 计算 式（B.3）:WWSjj（B.3）式中：每架 次作 业面 积（hm2）；每 架次 载药 量（kg）；每公 顷喷 药量（kg/hm2）。B.4 每架 次有 效作 业时 间 每架次 有效 作业 时间 计算 式（B.4）：tsFvWLvFjSjWWDB/T 9 tjsst（B.4）式中：每 架次 有效 作业 时间（s）；每 架次 作业 面积（hm2）；每秒 作业 面积（hm2/s）。tjStsDB/T 10 附录 C（资料 性附 录）运5 飞 机超低 量调 量阀 流量 参考 运5 飞机 超低 量调 量阀 流量参 考见 表 C.1。表 C.1 运 5 飞 机超 低量 调量阀 流量 参考 档号 单位流量(L/min)压力(MPa)单个喷药量（L、kg/hm2）1 2.36 0.39 0.41 0.18 3 4.24 0.38 0.40 0.32 5 9.09 0.31 0.36 0.68 7 12.20 0.30 0.31 0.90 9 15.84 0.30 0.31 1.20 11 22.20 0.30 0.31 1.68 13 35.70 0.28 0.31 2.70 注：以水为介质，飞行速度160 km/h，高度5 m 7 m。DB/T 11 附录 D（规范 性附 录）防治效 果计 算公 式 D.1 虫口 减退 率 虫口减 退率 计算 式（D.1）:%100 ab atNN NP（D.1）式中：虫口 减退 率（）；处理 区防 治前 蝗 虫 活体 密度（头/m2）；处理 区防 治后 蝗 虫活体 密度（头/m2）。D.2 自然 虫口 减退 率 自然虫 口减 退率 计算 式（D.2）:%100 ab acMM MP（D.2）式中：自然 虫口 减退 率（）；对 照区 防治 前蝗 虫活体 密度（头/m2）；对 照区 防治 后蝗 虫活体 密度（头/m2）。D.3 防治 效果 防治效 果计 算式（D.3）:%1001cc txPP PP（D.3）式中：防 治效 果（）；虫 口减 退率（）；自 然虫 口减 退率（）。tPaNbNcPaMbMxPtPcPDB/T 12 参 考 文 献 1中 华人 民共 和国 交通 运 输部.通用 航空 经营 许可 管 理规定Z.2019 11 28 2中 国民 用航 空总 局.一 般运行 和飞 行规 则Z.2007 09 10 3中 国民 用航 空局.民航 通用航 空作 业 质 量技 术标 准（试 行）Z.2007 03 30 4中 国石 家庄 飞机 制造 公 司.Y-5 B（D）型飞 机飞 行 手册Z.1996 0420 5中 华人 民共 和国 农业 部.草原 治虫 灭鼠 实施 规定Z.1997 12 25 _
